电梯五方通话布线原理图

一、TS-757无线(GSM)三（五）方对讲系统产品标准配置表二、TS-757型无线(GSM)三（五）方对讲系统布线图三、TS-757型无线(GSM)三方对讲系统接线示意图监控室主机接线图无需接线，利用市话网络四、TS-757型无线三（五）方对讲系统安装前准备1.按照装箱单逐一检查设备外观，组件，配件是否齐全完好，与装箱单是否相符。

2.用户根据自己的电梯情况先制定一个表格，注明每一台电梯配的GSM卡号，在产品安装无线分机之前最好在监控室统一测试一次，熟悉产品的操作和用法。

3.测试产品：a)将每张GSM卡均增加四组电梯故障时需要拨打的电话号码（将GSM卡放入手机中，将号码存GSM卡的通讯录中即可）；b)按照先制定好表格的顺序将GSM逐一放无线对讲分机中；c)给无线分机通电后等待GSM开机成功（大约需要1分钟，接上通话器有语音提示），然后按“呼叫”钮，查看无线分机是否拨打设置好的电话以及声音是否正常，将全部分机和GSM卡都测试一次，然后再去机房安装。

d)1、GSM卡电话存储，找一部手机把GSM插入，用手机按顺序设定，然后保存到SIM卡内，设置完成，取出卡插入设备即可。

4.安装工具：十字改锥，一定改锥，电钻，标记位置的笔。

五、TS-757型无线(GSM)三（五）方对讲系统的安装A、监控室设备：无B、机房设备1.电梯无线对讲分机TS-7572.专用电源3.专用天线4.机房电话安装方法：1.将分机安装电梯控制机房离门窗近的地方便于操作和无线信号的接收和发射，并且放在平面墙离地面1.5米处，用4个螺丝钉打孔固定。

2.将专用UPS电源置于合适位置，接通电源，打开电源指示为红色灯亮12V电源输出。

（第一次使用要充电24小时）。

3.将无线分机的通话器接口通过电梯随行电缆接入轿箱里的通话器上。

无线电梯对讲分4.将电源输出的12V电源线接入GSM分机，分机的电源指示灯为绿色，分机开始工作。

5.这时机房设备已全部安装完备。

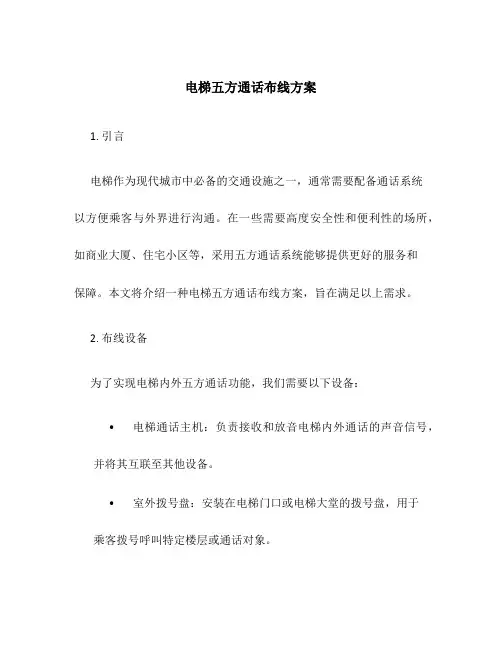

电梯五方通话布线方案1. 引言电梯作为现代城市中必备的交通设施之一，通常需要配备通话系统以方便乘客与外界进行沟通。

在一些需要高度安全性和便利性的场所，如商业大厦、住宅小区等，采用五方通话系统能够提供更好的服务和保障。

本文将介绍一种电梯五方通话布线方案，旨在满足以上需求。

2. 布线设备为了实现电梯内外五方通话功能，我们需要以下设备：•电梯通话主机：负责接收和放音电梯内外通话的声音信号，并将其互联至其他设备。

•室外拨号盘：安装在电梯门口或电梯大堂的拨号盘，用于乘客拨号呼叫特定楼层或通话对象。

•室内对讲机：安装在电梯内部的对讲机，用于乘客与外部进行通话。

•电梯报警按钮：安装在电梯内部的报警按钮，用于紧急情况下向外界发送求救信号。

3. 布线方案3.1 电梯通话主机与室外拨号盘为了实现电梯内外通话功能，电梯通话主机需要与室外拨号盘进行连接。

布线方案如下：•电梯通话主机需位于电梯机房或者其他方便安装和维护的位置。

•由于电梯通话主机与室外拨号盘之间的距离通常比较远，建议使用双绞线进行连接以确保信号质量。

•可以通过接线盒将双绞线连接至电梯通话主机和室外拨号盘之间。

3.2 电梯通话主机与室内对讲机为了实现电梯内外通话功能，电梯通话主机需要与室内对讲机进行连接。

布线方案如下：•室内对讲机一般固定安装在电梯内部的控制面板上。

•电梯通话主机需位于电梯机房或者其他方便安装和维护的位置。

•建议使用双绞线连接电梯通话主机与室内对讲机，以确保信号质量。

•可以通过接线盒将双绞线连接至电梯通话主机和室内对讲机之间。

3.3 电梯报警按钮为了实现电梯内部的紧急求助功能，电梯报警按钮需要与电梯通话主机进行连接。

布线方案如下：•电梯报警按钮一般安装在电梯内部的显眼位置。

•电梯通话主机需位于电梯机房或者其他方便安装和维护的位置。

•建议使用双绞线连接电梯报警按钮与电梯通话主机。

•可以通过接线盒将双绞线连接至电梯报警按钮和电梯通话主机之间。

4. 布线注意事项在进行电梯五方通话布线时，还需注意以下事项：•布线时要选择合适的线材，双绞线是一种常见的选择。

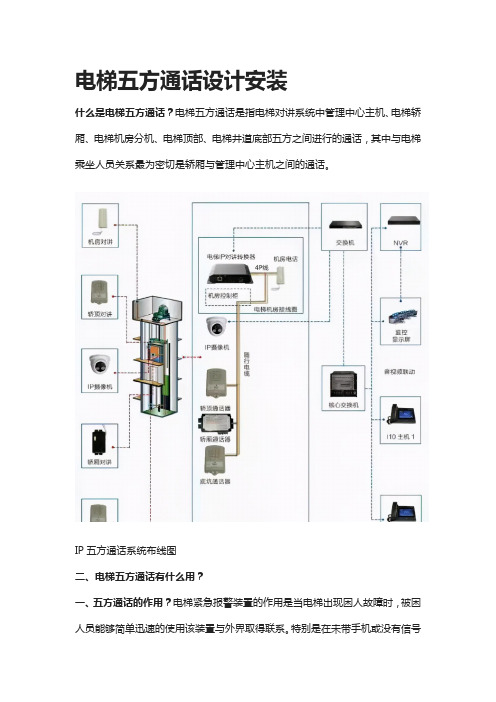

电梯五方通话设计安装什么是电梯五方通话？电梯五方通话是指电梯对讲系统中管理中心主机、电梯轿厢、电梯机房分机、电梯顶部、电梯井道底部五方之间进行的通话，其中与电梯乘坐人员关系最为密切是轿厢与管理中心主机之间的通话。

IP五方通话系统布线图二、电梯五方通话有什么用？一、五方通话的作用？电梯紧急报警装置的作用是当电梯出现困人故障时，被困人员能够简单迅速的使用该装置与外界取得联系。

特别是在未带手机或没有信号手机无法使用时更为重要。

二、电梯五方功能电梯五方对讲是一种专用于电梯轿厢、电梯控制机房、管理中心之间的对讲。

可实现三方甚至五方的通话，属于安防对讲行业中的一个系列。

其功能如下：1、可以通过增加电梯对讲机，实现监控中心或值班室、机房、轿厢、轿顶、坑底多方通话。

2、电梯内主动呼叫主机后通过交换机的管理可实现一对一的通话。

3、工程接口齐全。

4、如果中控机主动通话，交换机所管理的多部电梯同时接收，并且多部电梯里的说话全部传回中控台。

5、当某部电梯发生故障时，呼叫中控机后，中控机所得到的故障电梯指示是交换机所管理的电梯全部，不能精确到哪一部电梯出现故障，但可以通过一对一对讲与轿厢内人员确认故障电梯位置。

三、电梯五方通话如何施工安装为了方便大家更容易理解，这里面弱电行业网引用一个安装接线视频更直观。

1、机房对讲主机及监控中心对讲主机一般由电梯厂家提供。

2、电梯机房至监控中心之间的布线（包括线材、线管及敷设工程）。

3、敷线线缆为：PVC护套屏蔽软电缆1.0mm2的2芯电缆，型号为RVVP2×1.0。

4、监控中心预留的通讯线需在到达对讲主机后，再多预留2米以上线缆；电梯机房预留的通讯线需在到达电梯控制柜后，再多预留2米以上线缆。

5、电梯机房到监控中心的最远布线距离不能超过2km。

6、对于无机房电梯，电梯的控制柜一般放置在地面1楼井道内。

7、通讯线路单根内阻平均每百米不高于4Ω。

8、布线需达到以下检测要求：绝缘表：500V档分别测量接地线对黑线、白线及黑白两线间阻值，应在0.02M Ω以上。

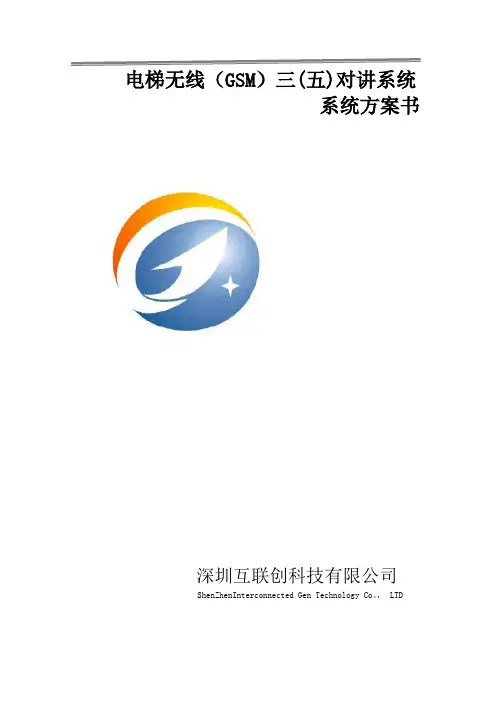

电梯无线（GSM）三(五)对讲系统系统方案书深圳互联创科技有限公司ShenZhenInterconnected Gen Technology Co。

， LTD一：HLC型无线GSM三（五)方对讲系统产品概述互联创电梯无线对讲呼叫系统HLC-11型产品是我公司推出的第四代产品，机房用无线GSM分机与管理中心通话，无需布线减少日常试用的维护成本，为管理中心提供了一个全面对讲呼叫的解决方案；HLC—11采用了先进的微芯片技术,特别根据用户使用习惯进行优化设计，我们相信这个易于使用的无线对讲系统将给你带来方便稳定可靠的通讯.二、GSM卡对讲电梯专用方案书A．HLC—11无线(GSM)三（五）方对讲系统功能介绍:HLC—11产品无须布线即可连接多台电梯使其轻松实现对外通话. 从电梯到值班室无线通讯，电梯井道内可用电梯随缆的两根备用线。

采用一键呼叫，操作简单，无需对乘客有操作要求。

1、对讲:当电梯使用过程中发生故障停机或停电困人等意外情况时电梯乘客可轻按右边“通话"键向值班室发出呼叫信号.电梯正常保养时，按“警铃”键即可与机房之间通话，方便维修时沟通。

2、特点:可存储5组号码,可以直接呼叫到值班室座机,当值班室无人值守时,则可向另外电话号码或指定手机发出求救信号,确保与外界保持持续通讯,可确保电梯被困人员定能于外界通讯.3、优势：一键式呼叫、方便快捷，能有效解决监控中心、机房、轿厢、轿顶、坑底五方对讲通话。

无须布线大量节约了昂贵的线路成本；无须布线大量节约了线路铺设高额的施工成本；大量节约了由于线路故障、老化等因素而带来的维护成本;完全杜绝了由于铺设线路而带来的对楼宇及道路的破坏；监控中心位置可以根据需要任意调整，无需任何线路调整；整个系统施工极为简单、施工周期短、见效快。

4。

网络：采用GSM卡网络，移动联通都皆可，信号强,无干扰,没有距离限制,可实现千里之外也可通话，可连接无限量的电梯台数，即，可讲几个小区合并一个值班室，减少人力和物力成本。

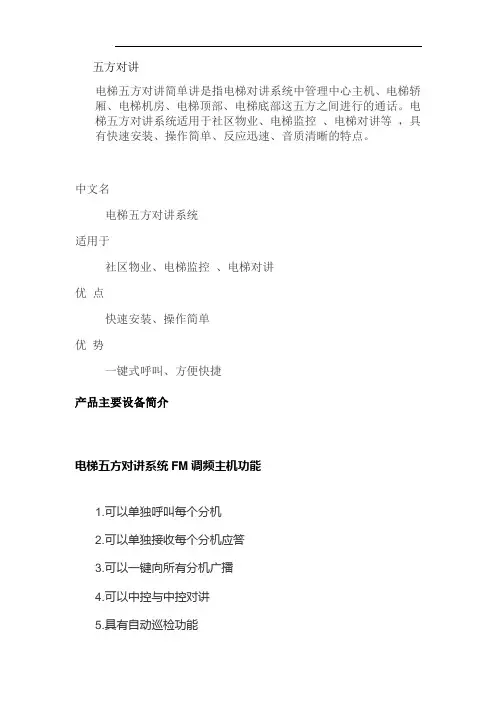

五方对讲电梯五方对讲简单讲是指电梯对讲系统中管理中心主机、电梯轿厢、电梯机房、电梯顶部、电梯底部这五方之间进行的通话。

电梯五方对讲系统适用于社区物业、电梯监控、电梯对讲等，具有快速安装、操作简单、反应迅速、音质清晰的特点。

中文名电梯五方对讲系统适用于社区物业、电梯监控、电梯对讲优点快速安装、操作简单优势一键式呼叫、方便快捷产品主要设备简介电梯五方对讲系统FM调频主机功能1.可以单独呼叫每个分机2.可以单独接收每个分机应答3.可以一键向所有分机广播4.可以中控与中控对讲5.具有自动巡检功能6.具有非常强的抗屏蔽性能7.专用UPS充电电源电梯五方对讲系统FM调频分机功能1.呼叫语音录音2.一键自动警铃呼叫及语音录音呼叫3.接收主机语音呼叫4.应答回呼主机5.防止反复呼叫6.抗屏蔽性能强电梯五方对讲系统GSM手机卡分机功能1、使用GSM公用网络紧急呼叫对讲，不需布线安装简便；2、紧急呼叫可同时向呼叫人发送中文短信和语音拨号；3、开机、呼叫自动语音提示呼叫人；4、操作直观，快捷，方便，语音通话声音大；5、本机有电子围墙功能可关闭外界电话和短信的干扰;6、本机可选程短信控制系统功能;7、信息保护功能：预存入的手机或电话号码及自录语音信息不会因断电而丢失;8、本机配置大容量UPS电源;9、外观高档、美观，高保真音质;10、本机自带人性化的提示语音；11、可实现与电梯维护公司联网，第一时间发现故障电梯电梯五方对讲系统电梯五方对讲系统接线图编辑电梯五方对讲系统FM调频三五方接线图其单一系统最多可以控制72部电梯进行对讲通话，无需布线，减少了日常使用的维护成本，通话全双工，通话不需要费用，一次性投入终身享用，为管理中心提供了一个全面对讲呼叫的解决方案。

通话：当电梯使用过程中发生故障停机或停电困人等意外情况时电梯乘客可轻按“呼叫”键向值班室发出呼叫信号。

特点：乘客一键自动报警、语音录音呼叫，无需其它操作；管理中心警声、光键、语音提示呼叫方位与示警电梯五方对讲系统GSM手机卡三五方接线图无须布线即可连接多台电梯使其轻松实现对外通话。

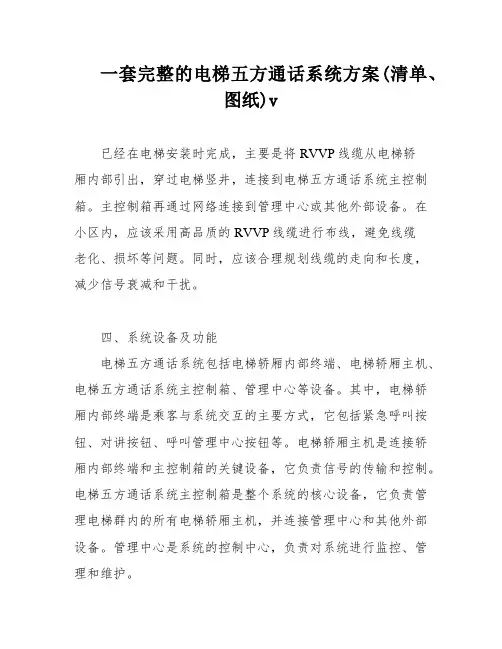

一套完整的电梯五方通话系统方案(清单、图纸)v已经在电梯安装时完成，主要是将RVVP线缆从电梯轿厢内部引出，穿过电梯竖井，连接到电梯五方通话系统主控制箱。

主控制箱再通过网络连接到管理中心或其他外部设备。

在小区内，应该采用高品质的RVVP线缆进行布线，避免线缆老化、损坏等问题。

同时，应该合理规划线缆的走向和长度，减少信号衰减和干扰。

四、系统设备及功能电梯五方通话系统包括电梯轿厢内部终端、电梯轿厢主机、电梯五方通话系统主控制箱、管理中心等设备。

其中，电梯轿厢内部终端是乘客与系统交互的主要方式，它包括紧急呼叫按钮、对讲按钮、呼叫管理中心按钮等。

电梯轿厢主机是连接轿厢内部终端和主控制箱的关键设备，它负责信号的传输和控制。

电梯五方通话系统主控制箱是整个系统的核心设备，它负责管理电梯群内的所有电梯轿厢主机，并连接管理中心和其他外部设备。

管理中心是系统的控制中心，负责对系统进行监控、管理和维护。

系统的主要功能包括多方内部呼叫通话、任意双向互通对讲、电梯轿厢紧急求助、轿厢主机群呼、可视电梯管理机的运用电梯群联网等等。

当电梯出现故障或紧急情况时，乘客可以通过电梯轿厢内部终端与管理中心或其他外部设备联系，请求帮助。

同时，系统还可以自动检测电梯的运行状态和故障信息，及时报警并通知管理中心进行处理。

总之，电梯五方通话系统是一个重要的电梯安全保障系统，它的设计和实施需要遵循一定的原则和标准，同时需要合理规划系统的布线和设备，确保系统的性能和可靠性。

电梯竖井布线是连接单个电梯内通讯设备的部分。

它与电梯信号控制器相连，再与电梯群联网部分相连。

随行电缆备用线可用于轿厢到机房的连接。

一旦单电梯内部接线完毕，信号控制器就可以将电梯接入联网主线中。

在布线过程中，应该采用多芯RVVP屏蔽线，每芯线径为0.75mm²的电缆。

由于电梯竖井部分布线在电梯竖井中，很容易受到强电的干扰，因此要尽量远离干扰源，如电力线。

在连线时，一定要把屏蔽地与系统地线联结在一起，避免与大地或其他系统地相连。

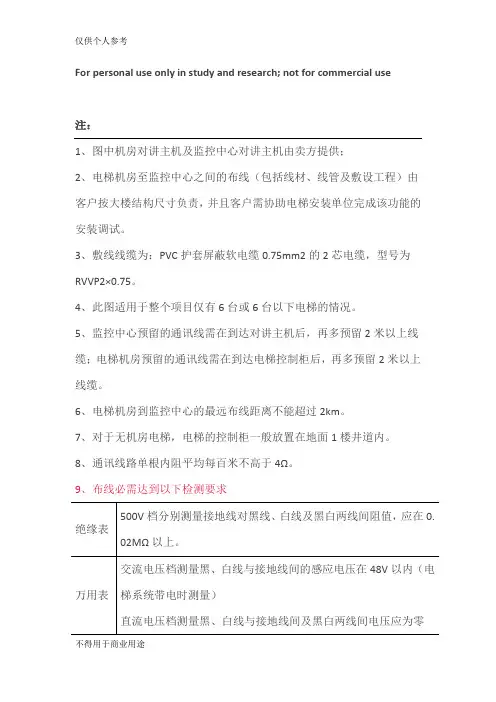

For personal use only in study and research; not for commercial use注：1、图中机房对讲主机及监控中心对讲主机由卖方提供；2、电梯机房至监控中心之间的布线（包括线材、线管及敷设工程）由客户按大楼结构尺寸负责，并且客户需协助电梯安装单位完成该功能的安装调试。

3、敷线线缆为：PVC护套屏蔽软电缆0.75mm2的2芯电缆，型号为RVVP2×0.75。

4、此图适用于整个项目仅有6台或6台以下电梯的情况。

5、监控中心预留的通讯线需在到达对讲主机后，再多预留2米以上线缆；电梯机房预留的通讯线需在到达电梯控制柜后，再多预留2米以上线缆。

6、电梯机房到监控中心的最远布线距离不能超过2km。

7、对于无机房电梯，电梯的控制柜一般放置在地面1楼井道内。

8、通讯线路单根内阻平均每百米不高于4Ω。

9、布线必需达到以下检测要求绝缘表500V档分别测量接地线对黑线、白线及黑白两线间阻值，应在0.02MΩ以上。

万用表交流电压档测量黑、白线与接地线间的感应电压在48V以内（电梯系统带电时测量）直流电压档测量黑、白线与接地线间及黑白两线间电压应为零仅供个人用于学习、研究；不得用于商业用途。

For personal use only in study and research; not for commercial use.Nur für den persönlichen für Studien, Forschung, zu kommerziellen Zwecken verwendet werden.Pour l 'étude et la recherche uniquement à des fins personnelles; pas à des fins commerciales.толькодля людей, которые используются для обучения, исследований и не должны использоваться в коммерческих целях.以下无正文。

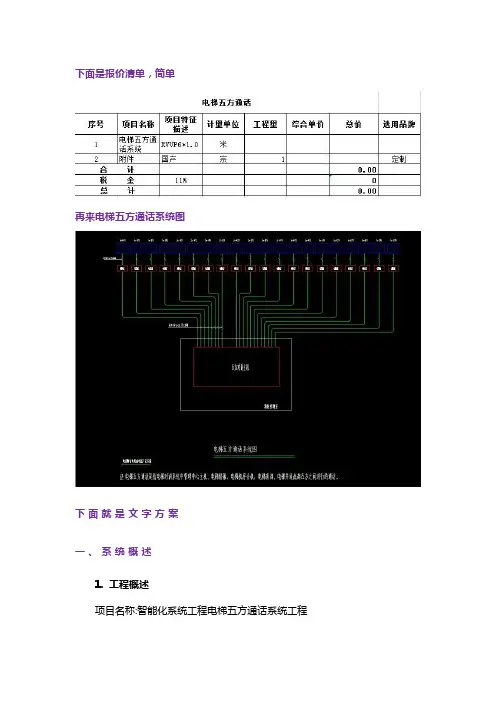

下面是报价清单，简单再来电梯五方通话系统图下面就是文字方案一、系统概述1. 工程概述项目名称:智能化系统工程电梯五方通话系统工程建设单位:项目实施应实现的目标：为小区电梯群建设一套先进、严密、实用、美观、性能稳定的可联网电梯五方通话系统。

2. 设计标准和范围2.1 设计依据的标准设计涉及的计量单位采用国际单位SI制,设计涉及的所有设备和材料，除专门规定外，均依照下列标准规范进行设计，制造、检验和试验。

2.2 设计范围:电梯五方通话系统工程3. 设计原则设计遵循以下原则：※一次性完成系统的总体规划与设计，并按计划实施;※先进性和成熟性的统一，性能上应具有很高的安全性，可靠性；※集成化原则，应选择高度集成的设备，便于控制、管理和维护;※可靠性原则，工作稳定可靠，并能适应昼夜全天候工作;※高的性能价格比。

二、电梯五方通话系统工程电梯的安全始终都是放在第一位的，一个完善电梯五方通话系统（有叫做电梯紧急求救系统）是保障电梯安全运行的一个组成部分。

一旦电梯出现了故障，被困在电梯中的人员可以通过电梯五方通话系统，与管理中心或外界联系，以便及时地解救被困人员，确保每一个住户的生命安全。

安全是本系统最大的意义，给乘电梯人员创造一个安全的电梯环境是本系统的目的所在。

电梯五方通话系统是根据《电梯制造及安装安全规范》GB7588-2003专门设计的产品。

它针对电梯群的特点进行功能规划，如多方内部呼叫通话、任意双向互通对讲、电梯轿厢紧急求助，轿厢主机群呼，可视电梯管理机的运用电梯群联网等等，把单纯电梯紧急呼叫提升到多功能综合管理的层面上，对提高电梯安全运行、故障的事后解救构建了一个安全、便利的环境。

三、联网系统的布线及要求电梯联网系统的布线是电梯群五方通话系统的重要组成部分，它犹如在小区内建立一条“信息高速公路”，电梯群五方通话系统内的各种信号在这条“信息高速公路”上畅通无阻，使整个小区电梯群五方通话系统协调、稳定、可靠地运行。

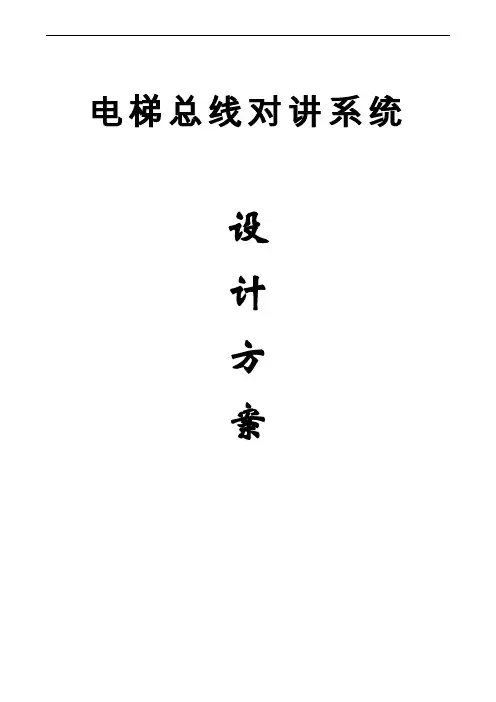

电梯总线对讲系统设计方案目录第一章系统设计 (2)一、系统介绍 (2)二、系统功能 (2)三、系统特点 (2)四、系统组成 (2)五、系统配置说明 (2)六、系统示意图 (3)第二章系统布线 (4)一、系统布线说明 (4)二、系统用线说明 (4)三、其它布线注意事项 (4)第三章系统接线 (5)一、各部件连接图示 (6)二、其它注意事项..................................................................................................... .. (6)第四章设备安装 (11)一、设备外型及其安装方式 (11)二、其它安装注意事项 (11)第五章系统调试 (12)一、系统设置 (12)二、系统功能调试................................................................................................................ .. (12)三、系统调试方法 (12)第六章系统维护 (13)一、系统维护原则 (13)二、系统维护注意事项 (13)前言电梯已经从高档商务写字楼、大酒店、商场普及到高层住宅楼，走进了住宅小区。

电梯的应用也由单电梯发展到大面积多电梯集群用应。

随着这种应用的不断普及，更加显得电梯管理的重要性。

国家电梯行业标准委员会在2004年适时推出了新的标准GB7588-2003《电梯制造及安装安全规范》，并从2005年开始在全国范围内贯标。

标准中第5.10、8.17.4、8.17.5、14.2.3、15.12条关于电梯通讯系统的要求做出了明确的规定，标准中不仅对单电梯通讯系统多方通话做出了要求，并且对多电梯集群应用中通讯系统做出了具体的规定。

新的标准的出台，使电梯集群应用中电梯通讯系统生产、检验、电梯安装工程的验收有了科学的依据。
