KBT-V3-220三合一监控多功能防雷器原理使用说明书[湖南普天科比特电子科技]

变电站避雷器原理及参数一、氧化锌避雷器的定义：金属氧化锌避雷器（MOA）是一种过电压保护装置，它由封装在瓷套内的若干非线性电阻阀片串联组成。

其阀片以氧化锌为主要原料，并配以其它金属氧化物，所以又称为氧化锌（Zno）避雷器。

二、氧化锌避雷器的工作原理：在额定电压下，流过氧化锌避雷器阀片的电流仅为10-5A以下，相当于绝缘体。

因此，它可以不用火花间隙来隔离工作电压与阀片。

当作用在金属氧化锌避雷器上的电压超过定值（起动电压）时，阀片“导通”将大电流通过阀片泄入地中，此时其残压不会超过被保护设备的耐压，达到了保护目地。

此后，当作用电压降到动作电压以下时，阀片自动终止“导通”状态，恢复绝缘状态，因此，整个过程不存在电弧燃烧与熄灭的问题。

三、结构：一般220kV等级的氧化锌避雷器采用2串、110kV采用1串。

氧化锌避雷器底部与底座绝缘*的是绝缘瓷套（有采用一个大瓷套或采用四各小瓷套）。

氧化锌避雷器内部有一导线从底部引出至大地，当中串联一只泄漏电流表，以监视避雷器阀片绝缘情况。

避雷器屏蔽线接于避雷器瓷套的最后一级裙边上，用一导线连接大地，作用是使瓷套表面电导电流不进入泄漏电流表，使泄漏电流表测量更加精确。

四、最常见异常分析及处理：1、泄漏电流表为零。

可能引起该现象的原因有：表计指示失灵；屏蔽线将电流表短接。

处理方法为：（1）用手轻拍表计看是否卡死，无法恢复时，应添报缺单，修理或更换。

（2）用令克棒将屏蔽线与避雷器导电部分相碰之处挑开，既可恢复正常。

2、泄漏电流表指示偏大：根据历史数据进行分析，如发现表计打足，应判断避雷器有问题，应立即汇报调度，将避雷器退出运行，请检修检查。

3、避雷器瓷套管破裂放电。

在工频情况下，避雷器的瓷套管用于保证避雷器必要的绝缘水平，如果瓷套管发生破裂放电，则将成为电力系统的事故隐患。

此种情况，应及时停用、更换。

4、避雷器内部有放电声。

在工频情况下，避雷器内部是没有电流通过的。

因此，不应有任何声音。

避雷器避雷器的作用当雷电过电压沿架空线路侵入变配电所或其他建筑物内时，将发生闪络，甚至将电气设备的绝缘击穿。

因此，假如在电气设备的电源进线端并联一种保护设备即避雷器，如图1,当过电压值达到规定的动作电压时，避雷器立即动作，流过电荷，限制过电压幅值，保护设备绝缘;电压值正常后，避雷器又迅速恢复原状，以保证系统正常供电避雷器的保护作用基于三个前提:1、伏秒特性与被保护绝缘的伏秒特性有良好的配合2、保证其残压低于被保护绝缘的冲击电气强度3、被保护绝缘必须处于该避雷器的保护距离之内避雷器的要求:1、正常运行时不放电，过电压时放电正确动作2、放电后要有自恢复功能避雷器的相关参数持续运行电压:即允许长期工作电压。

它应等于或大于系统的最高相电压。

额定电压（“KV”：最大工作电压（“弧灭火电压”）可在短时间内使用。

术语保险杠可以在工作电压下放电并关闭电弧。

访友脚印暂没有访客留下脚印！很久这是保护装置的特性和结构的基本参数和设计基础。

工作频率容许电压性能：指示性氧化锌抵抗在规定条件下过压的能力。

额定放电电流（“KA”：用于分离避雷器电平的放电电流峰值220KV 及以下系统不得超过5KA的剩余电压，也就是说，在冲击电流的影响下，避雷针两端产生的电压可以理解为避雷针两端所承受的最大电压。

避雷器的分类和结构用于阀型、管型、有限金属氧化物保护形式。

阀避雷针主要分为两大类：普通阀避雷针和磁性鼓风机避雷针。

Tic.Les普通阀避雷器是FS和FZ系列；磁性鼓风机避雷器是FCD和FCZ.Les阀式防雷装置模型中使用的符号如下：电力站：Y电路：D-旋转电机：C-with磁性鼓风机放电间隙。

阀挡板主要由串联连接到碳化硅电阻板（“阀板”）的平面火花空间构成，该平面火花空间安装在密封的陶瓷管中，并装有安装的连接螺栓。

在保险杠中，具有非线性特性，高电压强度和低电压强度。

一种阀式保险杠不能在正常工作电压下通过一个点火间隔穿孔，但在过压电压下通过一段点火间隔撞击保险杠。

名称：等电位防雷器型号：KBT-220D/20价格：面议普天科比特防雷公司贵州分公司是一家以防雷工程设计和防雷工程施工为主体，以防雷接地效劳，集防雷产品:电源防雷箱，电源避雷模块，计数式防雷箱，监控视频三合一防雷器，视频监控二合一防雷器，优化避雷针，等离子接地极，机架势防雷箱，信号防雷器，网络防雷器等的研发制造集团防雷公司，省防雷闻名商标。

科比特是您身旁的防雷专家，时刻期待着为您提供最为全面的解决方案和最完善的产品和效劳。

一、工作原理当线路由于受到二次感应雷击或操作过电压时，KBT-220D/20等电位防雷器内置的线与线、线与地浪涌抑制元件同时动作，由于防雷器内部爱惜地和防雷地相连，瞬时过电压短路释放时，各线路电势同时抬升，组成等电位，电源电位差不变，从而在接地不良的情形下也能吸收浪涌，达到爱惜设备和人身平安的作用。

二、适用范围KBT-220D/20等电位防雷器用于运算机、通信设备、机、高级音响、影视设备、周密仪器、仪表等各类办公及家用电子、电气设备的防雷防过电压末级爱惜。

具有温控和过流等失效爱惜电路，不阻碍线路的正常工作KBT-220D/20等电位防雷器适用于防雷区域LPZ2区至LPZ3区(D级或Ⅲ级)单相电源线路的雷电及电涌防护。

普遍应用于航空、电站、船舶、通信、电子信息网络、医疗仪器、周密电子仪器等领域。

该产品设计新颖独特、内部结构技术领先、质量平安靠得住，可简便灵活地安装在各类配电箱、配电盒、机柜和高科技领域的电子电气设备上。

三、要紧特点：1、串联式结构，内部设计三级爱惜电路；2、核心器件采纳高质量压敏电，通流容量大，输出残压低，响应速度快；3、全爱惜模式（共模、差模），爱惜精细，平安靠得住；4、配有国标三位输出端口，通用性强；5、接地和电源爱惜地相连，不需要单独设置地线；6、安装简单，利用方便。

四、技术参数产品型号KBT-220D/20 额定电压Un 230VAC持续工作电压Uc 320VAC动作电压560V标称通流容量In(8/20μs) 20kA最大通流容量Imax(8/20μs) 40kA保护水平Up kV接口输入：三芯国标扁插头输出：三位国标扁插座最大功率1500W电源指示有外观尺寸38×63×105mm（不含配线）五、利用说明1、KBT-220D/20等电位防雷器所爱惜设备的负载电流应小于6A，不可超负载利用。

室内多功能防雷器说明书
一、功能与特点
多功能防雷器是为监控系统量身定做的专业一体化多功能电涌保护器(二合一、三合一防雷器)。

可以分别对摄像机的电源、视频、云台控制线路实施浪涌和防静电保护，最高放电电流可达10KA。

反应速度为纳秒级，可充分保护高端、昂贵的监控设备。

特点
该产品多级保护电路设计，核心元器件采用德国西门子产品；残压低、反应灵敏、通流量大；安装方便、维护简单等特点。

三、
1、防雷器串联在信号通道和被保护设备之间。

2、防雷器的输入端（IN）与输入线相连包括视频、控制485、电源，输出端（OUT）与被保护设备
相连；不可以接反，带有PE标示的线接地。

3、防雷器的PE线必须要与防雷系统地严格的等电位连接，否则将影响工作性能。

4、该产品无需特别维护，安装时尽量靠进设备端；当工作系统出现故障怀疑防雷器时，可拆除防
雷器后再检查，若还原到使用前的状态后恢复正常，则应更换防雷器。

VAL-MS230 ST 和F-MS 12 ST 德国菲尼克斯浪涌保护器防雷器防雷器的工作原理:防雷器内部结构其实就是巨功率电压敏感器件,当雷击进入电源进户线路时:防雷器将过高的电压吸收和泄放到大地上,所以地线是很重要的,没有地线就没有防雷效果,只能吸收浪涌效果,当遇到过于强大的雷击时需要空气开关或熔断器(保险丝)来保护,所以空气开关和熔断器的电流要选择合适,不然烧了防雷器还和电网未断开,在空气开关后面再接熔断器是为了更保险,因为空气开关是机械动作的,不会100%可靠。

防雷器的使用必须和空气开关和熔断器配合,理论上讲:空气开关或保险丝电流越小越好,防雷器的并联只数越多效果越好,对雷电的吸收功率越大,但如果选用过大电流的空气开关是不利的,当防雷器达到极限功率时间后,如果空气开关或保险丝未断开是不行的。

使用漏电开关要接在防雷线路之后,漏电开关里面有电子线路,接在防雷线路后面可以保护漏电开关被雷击损坏。

本防雷器属于快速更换结构,当过强雷击被击穿后可以快速更换防雷器芯,不用任何工具,只从防雷器座上拔下和插上,购买时也以多买几个防雷器芯备用,防雷器芯购买请看:德国菲尼克斯PHOENIX CONTACT V AL-MS230 防雷器芯下图是:简单的浪涌保护接线图,本图不能实现防雷保护,只有浪涌保护,空气开关和溶断器大于32A时用两只防雷器并联。

下图是:简单型的防雷和浪涌保护（成本低，效果一般）。

下图是:32A典型防雷浪涌保护接线图（效果最好）。

下图是:63A以下大电流防雷浪涌保护接线图（对线路电流大的也有很好效果）。

下图是: 三相五线防雷浪涌保护接线图，电流大的要用多只并联。

VALVETRAB -MS是一个单通道、导轨安装式的Ⅱ类（Ｃ级）电涌保护器。

为了对多路导线进行电涌保护，可以将多个VALVETRAB并联在一起安装，并在接地侧桥接。

VAL MS...VF产品在保护插头中特殊设计了压敏电阻和气体放电管，可以有效限制漏电流。

防雷元器件说明书1、防雷元件测试仪性能特点●防雷元件测试仪适用于氧化锌避雷器(压敏电阻),金属陶瓷二、三电极放电管、真空避雷管等过压防护元件直流参数的测量。

也可作稳压、恒流电源, 使用于其它方面。

●防雷元件测试仪具有高压短路保护、过流保护、高压预置、量程调节等功能,高压自泄放时间小于0.5秒。

●具有自检功能。

●测量数据由3 1/2 LCD数字显示,准确度高、可靠性好。

●测量时,可以预先设定量程,并在测量过程中对超量程测试发出声响提示, 适用于器件分组和检验判别。

●选择连续测量,可以对批量试品进行不间断测试。

●面板功能简单,易于操作。

●重量轻,便于携带。

2、防雷元件测试仪的主要技术指标2.1 压敏电阻测量2.2 放电管测量2.3 其它指标●绝缘电阻：6MΩ（500V）●耐压： AC 1.5kV 50HZ 1min●工作温度和湿度：0～＋40℃≤85％RH●储存温度和湿度：－10℃～＋50℃≤90％RH●电源：AC 220V 50Hz●DC 12V 0.5A （芯线＋极）●功耗：8W●外形尺寸：208mm×190mm×78mm●重量：≤1kg3、防雷元件测试仪仪器操作面板1. 测试孔 +2. 测试孔 -3.量程调节4. LCD显示窗5.电压预置6.单次/连续开关7. 功能选择开关8.高压指示灯9. 高压启动键10.显示转换键 11.测试键 12.放电指示灯13. 保险丝座 14. 电源开关 15. 电源插座16. 外接直流12V电源插孔(芯线为+)4、使用方法4.1 电源本机背面板设有外接交流电源三芯插座。

可接入220V，50Hz交流电网电源。

附件备有交流电源线。

本机还设有外接直流电源12V/0.5A输入插孔,芯线为“+”极。

用户自备电源线时应注意极性及线径。

4.2 准备4.2.1 将仪器面板上的自锁按键开关全部置高位，调节旋钮逆时针方向旋到尽头（最小）。

将本机所备测试线分别插入面板“+”“—”测试孔。

三合一（视频、数据、电源）防雷器使用说明书一、应用及特点：新型多功能RS485数据，视频，电源一体化保护器采用多级保护电路,选用最新高速浪涌保护器件,反应速度快,输出残压低,传输性能优越. 接口采用标准工业接线端子,使用方便,适用于RS485信号线路,产品采用复合对称电路，共模、差模全保护， L 、N 可以随便接、密封性好,具有防尘、防腐蚀功能,采用串联方式连接安装,抑线路上的高压脉冲,保护后端设备免受雷电、浪涌的损害。

监控系统三合一防雷器主要用于电源视频和信号系统的全方位保护，是一体化多功能电涌保护器。

适用于对摄像机的电源、视频、云台控制线路实施浪涌保护，它具有通流容量大、限制电压低、响应速度快，安装方便等特点，可充分保护最新技术的监控设备。

二、技术参数：视频、RS485数据保护参数： 额定工作电压Un ：6V 最大持续工作电压Uc ：8V 保护水平Up ：<90V标称放电电流In(8/20)：10KA 最大放电Imax(8/20)：20KA 反应时间tA ：<25ns视频传输率Vs ： 1~20Mbps 插入损耗 AE ： <0.5db回波损耗 AR ： ≤20db 电源保护参数：额定工作电压Un ： 24V 最大持续工作电压Uc ： 75V 额定电流I ： 10A 额定功率P ：2500W额定放电电流ln ：(8/20) 10KA 最大放电电流Imax ：(8/20) 20kA(L-N 、L-PE 、N-PE)三、安装及维护：1、 产品接线示意图（以电流浪涌冲击方向为参考设置输入输出，输出端接被保护设备）：2、安装时应把本产品的防雷接地线直接与机房的防雷接地相连接；3、本产品无需特别维护，当系统工作出现故障时，可拆除本产品后再检查，若取下后工作恢复正常，则应更换新的避雷器；4、在雷雨季节前，雷雨天后，线路短路等情况下应及时检查本产品的工作情况，并做好记录，出现故障应及时由专业人员检修。

Surge Protection System M300系列防雷器使用说明书深圳市华捷能科技有限公司总目录一．公司简介 (3)二.安全守则 (4)三．产品图片 (5)四．安装说明 (5)4.1注意事项 (5)4.2产品安装 (6)4.3产品连接 (6)4.4产品指示灯 (6)五.产品特性 (7)六.防雷器工作原理 (8)6.1工作过程 (9)七.产品规格 (10)八.产品尺寸图 (11)九.采用标准 (12)公司简介深圳市华捷能科技有限公司专业从事电能质量领域研究，集研发、生产、销售为一体的高新技术企业，自主研发的SPS防雷器填补了国内室内电源环保无污染的空白，行业的领导者－SPS防雷器，集合电源净化器，电源控制器，电源保护器，电源滤波器，防雷器，浪涌消除器，噪声消除器为一体，提供干净无污染的室内电源。

SPS防雷器,采用复合模式零通过技术保护电源，保护时不损坏元件，更不需要复位，零通过技术提供了最可靠的保障，吸收所有的浪涌，而且不会产生有害的副作用----如地面污。

耐阻抗与EMI滤波器，RFI滤波器在该领域的技术是最先进的，并且为广大的用户提供全面的电能质量优化方案及全过程的技术支持，SPS 防雷器代表浪涌保护领域最高水平的性能和最稳定的可靠性。

SPS防雷器主要特点：“一阻，二存，三放，四滤”，所有的污染都不经过地线，为室内电源提供环保无污染稳定的电源.SPS防雷器保护您的设备免受雷击浪涌，尖峰电压，EMI噪声，RFI噪声，HUM噪声,过压和线路故障的损坏，提高您设备的性能，并且不损坏元件就能消除浪涌高达6kV，而且不会产生有害的副作用，为您减少损失，降低成本，减少相关的麻烦。

SPS防雷器分为专业类，工业类，民用类。

主要应用于专业音频系统，专业视频系统，广播系统，工业系统，银行系统，IT系统，政府部门,计算机，多媒体设备，家庭影院，高档民用设备，有敏感电子元件的设备及需要高品质室内电源的任一场所。

BEFORE USE ....Thank you for choosing M-System. Before use, please check contents of the package you received as outlined below .If you have any problems or questions with the product, please contact M-System’s Sales Office or representatives. ■PACKAGE INCLUDES:Surge protector ....................................................................(1) ■MODEL NO.Check that the model No. described on the specifications matches the operational line voltage and other specifica-tions as shown in ‘PERFORMANCE’ hereafter.■INSTALLATION / INSTRUCTION MANUALThis manual describes necessary points of caution when you use this product, installation, and basic maintenance procedure.LIMITATION APPLICABLE TO MATPHThe MATPH will protect electronics equipment from damage caused by induced lightning by absorbing most of the surge voltages.However, MATPH may not be effective against certain extremely high voltages exceeding its discharge current capacity (20 kA @ 8/20 µsec. waveform) caused by a di-rect or almost direct hit by lightning.The MATPH must be installed according to this installa-tion / instruction manual.PERFORMANCEMax. continuous operating voltage (Uc, Line to line):750 V DC for MATPH-7501000 V DC for MATPH-1000Discharge voltage (Line to earth): 500 V DC Voltage protection level (Up):•MATPH-750Line to line: 2.5 kV (@In)Line to earth: 1.8 kV (@In)•MATPH-1000Line to line: 3.3 kV (@In) Line to earth: 2.1 kV (@In)Maximum discharge current (Imax): 20 kA (8/ 20 μsec.)Nominal discharge current (In): 10 kA (8/ 20 μsec.)Response time:Line to line: ≤ 4 nsec. Line to earth: ≤ 20 nsec.Leakage current: ≤ 1 mAInsulation resistance: ≥ 100 MΩ with 500 V DC (line to alarm output)Dielectric strength: 2000 V AC @ 1 minute (line to alarm output)POINTS OF CAUTION■CONFORMITY WITH EU DIRECTIVES • Altitude up to 2000 meters.• The equipment must be installed such that appropriate clearance and creepage distances are maintained to con-form to CE requirements. Failure to observe these re-quirements may invalidate the CE conformance. ■INSTALLATION •DANGER! D O NOT install the MATPH at the point common to an external lightning protection device such as a lightning rod. The MATPH will be subject to the danger of direct lightning.•DANGER!D O NOT perform an installation and wiring of the MAT-PH during thunder storms.• Indoor use.• Be sure to house the MATPH inside an metal enclosure for safety . Even though the MATPH is capable of with-standing an induced discharge current expected in nor-mal conditions, it is entirely possible to be hit by a certain strong lightning exceeding its designed capacity . It is also subject to a direct hit by a lightning. The MATPH will be destroyed by such high lightning energy .• We recommend to install the MATPH in a position where the monitor LED is clearly visible to facilitate inspection and maintenance.• DO NOT install the MATPH where it is subjected to con-tinuous vibration. Do not apply physical impact to the MATPH.• Environmental temperature must be within -25 to +80°C (-13 to +176°F) and relative humidity within 30 to 90%RH in order to ensure adequate life span and operation. ■HIGH TEMPERATURE •DANGER! T he front parts of the surface may be hot. DO NOT grab the sides of the module. When the MATPH’s discharge element (zinc oxide element) gradually degrades, its increased leakage current causes high temperature at the surface of the MATPH, until the discharge element is finally separated from the power line by the thermal breaker. However, a part of the module may already be too hot to touch safely if the module is near the end of its life. ■DIELECTRIC S TRENGTH TES TING• Conduct the dielectric strength test with all power sup-ply wires removed. The MATPH will start discharging at the described discharge voltage if a test voltage is applied with all power supply wires connected. It will result in an insulation failure. ■AND....• We recommend that you keep spare MATPHs so that you can replace them quickly when necessary .056 222 38 18SEN TRONIC AGFEATURES■CURRENT CAPACITY• The one-port SPD can be used regardless of the load cur-rent.■HIGH PERFORMANCE & RESPONSE TIME• The discharge element (zinc oxide varistor) between the lines does not disturb the power line with follow current normally observed by a spark gap after a discharge. The response time is also very high.■HIGH DISCHARGE CURRENT CAPACITY• The MATPH is designed to withstand 20 kA surges (test waveform 8/20 µsec.). High design standard compared to normally induced surge current level of 1 kA.■THERMAL BREAKER• The power supply voltage is continuously applied to the incorporated discharge element (zinc oxide element). Degraded element is automatically separated from the power lines for safety to prevent overheating caused by leakage current.• The failure is notified visually by the monitor LED and remotely by an alarm contact.■PREVENTING ELECTRIC SHOCK• The MATPH’s terminal section with a terminal cover has IP20 protection level to protect from an electric shock.• The MATPH is designed for use with ring shape solder-less terminals for a wide range of wire sizes from 2 to 14 mm2.■MEASUREMENT OF RESISTANCE TO EARTH• A spark gap is employed as surge suppressor between line and earth. That makes measurement of resistance to earth without removing the SPD even in case switch gears connected. (If the measurement voltage is higher than 500 V DC, remove the SPD.)SCHEMATIC CIRCUITRYѳ: Thermal breakerNote: Terminals A0 & A1 are available for ‘Alarm output’ code ‘A.’INSTALLATION■DIN RAIL MOUNTINGThe MATPH is mounted on a 35-mm-wide DIN rail. Set the MATPH so that its DIN rail adaptor is at the bottom. Posi-tion the upper hook at the rear side of base on the DIN rail and push in the lower.When removing, push down the DIN rail adaptor utilizing a minus screwdriver and pull.CONNECTION PROCEDURE■INSTALLING CIRCUIT BREAKERSThis unit incorporates a thermal breaker which separates the discharge element from the power line upon detecting the in-creased leakage current by the element’s gradual degradation.However, in rare cases, when the unit is hit by an extremely strong lightning which exceeds the unit’s designed induced surge capacity , the discharge element may be burned out and short-circuited at a burst without the thermal breaker being able to separate it safely from the line.Install a circuit breaker at the power source side of the surge protector as a backup protection. The example below shows a photovoltaic system. Molded-case circuit breakers (MCCB), residual current circuit breaker (RCCB) or current limiting fuses (slow-blow type only) can be used.■CONNECTION DIAGRAM■***WIRING■LEADWIRESConductor cross-section area: 5.5 mm2 minimum for both the power and the earth lines. However, a local industrial standard requirement for wiring should take precedence.■SOLDERLESS TERMINALApplicable ring tongue terminal without insulation sleeve is as indicated below. Spade tongue terminal must conform with the ring type size.In order to ensure IP20 protection (IEC 60529) with a sol-derless terminal, cover the terminal with a insulation cap to prevent direct touching by a hand.d : M5 useB ≤ 12.5 mmF ≥ 7.0 mm(F ≥ 8.2 mm for sharing terminals)T ≤ 1.8 mm• Applicable Solderless Terminal Size■TORQUETighten the screw terminals securely. Maximum allowabletorque is of 2.5 N·m.■WIRE LENGTHK eep the wire length to the minimum for both the powersource side and the earth side. The wire length between thebranch point and the earth should ideally be less than 0.5meters. Extra long wires should not be bundled in coils, butbe cut to the minimum required length.EARTHING■COMMON EARTHING WITH CROSS-OVER WIREBasically a common earthing with cross-wiring between theMATPH and the protected device is recommended for ad-equate protection. Earthing resistance should be less than100 ohms. If the protected device has no earth terminal,earth only the MATPH.The earthing point should be close to the MATPH side asshown below.ALARM OUTPUTOptional breack-contact relay output is available to alertwhen the thermal breaker has separated the discharge ele-ment from the power supply circuit.If the alarm output should be transmitted remotely via out-door cables, a surge protector for signal line is required.Choose a circuit breaker with an alarm output. Configure alogical addition sequence so that the alarm trips when bothor either of the MATPH or the breaker alarm trips.■RELAY SPECIFICATIONSAlarm output: T he breack-contact relay trips when the ther-mal breaker operates.Rated load: 250V AC @50mA (resistive load)24V DC @50mA (resistive load)■CONNECTIONTerminal: Tension clampApplicable wire size: 0.13 to 1.5 mm2Stripped length: 8 mmCHECKING■WIRING• Make sure that wiring is done as instructed in the con-nection diagram.• Make sure that the earth terminal (G) is connected to themetallic housing of protected equipment.• Make sure that the earth terminal (G) is earthed to earth.MAINTENANCEEven lightning in remote locations could induce surges without our knowledge. Regular checking of the surge pro-tector is important to find degradations in early stage, be-fore and after the storm seasons, and whenever you experi-ence a strong lightning storm.DO NOT attempt checking or replacing the surge protector during a thunder storm for safety.Checking procedure is as explained below:■CHECK EXTERIORIf discoloration or deformation is observed, replace with a new one immediately.■CHECK MONITOR LEDGreen LED turns on during normal operation, indicating the surge protector is functioning properly. Turning off means that the protector is in failure. Replace with a new one immediately.When the voltage between L+ and L- is low, the monitor LED may be dark. In that case, check the LED with a insu-lation tester (100 V DC to operational voltage). When the polarity is opposite, change it.EXTERNAL DIMENSIONS & TERMINAL ASSIGNMENT Unit: mm (inch)* Only for 'Alarm output' code 'A.'。

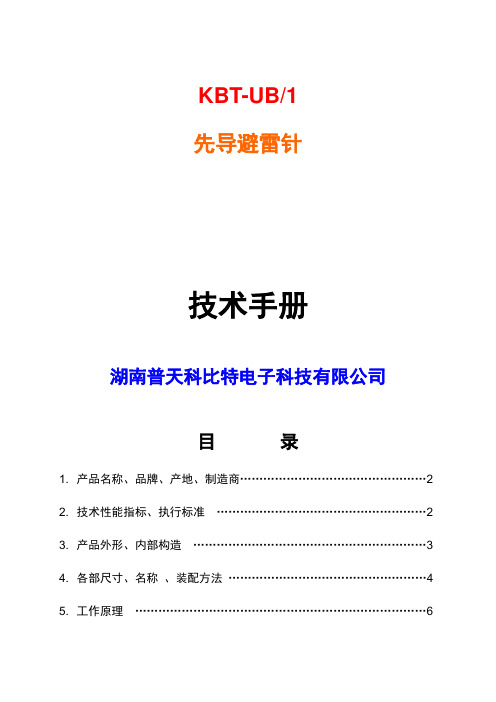

KBT-UB/1先导避雷针技术手册湖南普天科比特电子科技有限公司目录1. 产品名称、品牌、产地、制造商 (2)2. 技术性能指标、执行标准 (2)3. 产品外形、内部构造 (3)4. 各部尺寸、名称、装配方法 (4)5. 工作原理 (6)6. 技术特点与优势 (7)7. 设计选用要点 (8)8. 保护范围的计算 (8)9. 质量保证条款 (9)1、产品名称、品牌、产地、制造商型号：KBT-UB/1中文名：先导避雷针产地：湖南长沙制造商：湖南普天科比特电子科技有限公司2、技术性能指标、执行标准2.1 技术性能指标见表12.2 执行标准GB50057-94表13、产品外形、内部构造放电间隙产品实物图实物剖切图4、各部尺寸、名称、装配方法4.1 避雷针由A、B、C、D、E五部分组成，各部尺寸如下图：A：针尖B：文氏管C：高压脉冲发生器D：支撑杆E：专用过渡接头4.2 装配方法1、避雷针由A、B、C、D、E五部分组成。

2、从包装箱内取出各部件后按下列顺序安装：（1）用配件中内六角扳手拧松脉冲发生器C底部的两个内六角紧定螺丝钉。

（2）摘下脉冲发生器上部的放电尖端X的三个套，特别要调整X上两针尖的间距，两针不能相接、间距1-2mm。

（3）将避雷针杆D依图示方向穿过C，头部顶在B的端口。

（4）将避雷针尖A穿过防松花垫圈与D套紧，并用两个扳手用力拧紧。

（5）用内六角螺丝扳手拧紧C底部的两个螺丝，此时B与C之间应由三支料柱顶住，整体牢固。

3、将针杆的底部旋入专用过渡接头E。

5. 工作原理5.1 放电物理：放电物理学表明，传统富兰克林避雷针上行先导的产生需经过一段延迟时间，这段延迟时间会限制垂直的或水平的避雷导体的有效性。

KBT-UB/1避雷针在传统避雷针的基础上增加了一个主动触发系统，这个触发系统能建立起重复的高压脉冲信号，在放电过程中适时产生一个连续的放电路径与雷云的下行先导会合，把雷电流引入大地。

KBT-UB/1 通过一个脉冲变压器和振荡器的结合实现了以严格控制的频率和幅度发射高压信号的技术；它的能量来自静电场与电磁场并转化成高压信号送到针尖，产生大量的电离子，这种功能使KBT-UB/1 发出的上行先导提前行至远离避雷针数十米甚至上百米处与来自雷云的下行先导接闪，从而扩大了避雷针的保护范围。

浪涌防雷器工作原理浪涌防雷器是用来保护电器设备、电路和线路不受闪电闪电或其他电磁能量的损害的工具。

它的原理是由一组附有吸电流特性的特殊电子元件组成的电路实现的。

当有闪电靠近时，浪涌防雷器可以允许有限的电流流过它，并将大部分电流转向大地，从而对电器和电路保护。

浪涌防雷器的结构基本上由断路器、低压型电感器（L-C）和功率误差熔断器组成。

低压型电感器由一个磁性线圈和一个电容元件组成，它的作用是吸收电容元件电容的充放电和电磁能量。

断路器的作用是在接收到较大的电磁能量时切断电路，以防止它造成的损害。

功率误差熔断器的作用是在发生小的电流浪涌时，将浪涌电流快速转换到电容元件中，以减小可能出现的损失。

在闪电条件下，一个良好的浪涌防雷器可以帮助公司安全，防止损坏电器设备、电路和线路，同时提高工作效率。

它的工作原理可以简单的表述如下：当浪涌防雷器检测到了一个短暂的电流浪涌时，它会将这个容量转移到低压型电感器（L-C）中，磁性线圈和电容元件相互共同发挥作用，将大部分电流转向大地。

此时，断路器会迅速切断电路，有效防止电路、电器设备和线路损坏。

浪涌防雷器可以用来提高电器设备、电路和线路的安全性，保护它们不受闪电闪电或其他电磁能量的损害。

在使用时，操作者需要了解浪涌防雷器的正确安装、接线和测试方法，以保证它能够提供有效的保护。

同时，定期维护、检查和更换浪涌防雷器是非常重要的，以确保它能提供有效的保护。

总之，浪涌防雷器是一种以低压型电感器（L-C）、断路器和功率误差熔断器组成的电路，它的原理是将超过一定电流的涌流转移到低压电感器中，磁性线圈和电容元件共同发挥作用，将大部分电流转向大地，为电路、电器设备和线路提供有效的保护。

三合一防雷器图片三合一防雷器适用范围功能与原理AJ3-*型监控系统三合一防雷器是由电源防雷器、视频信号防雷器，控制信号防雷器三部份集成的浪涌保护器，用于保护对电磁干扰敏感的监控系统，使其免受雷电过电压和感应过电压、静电放电等所造成的损坏。

适用范围：主要用于监控系统对监控设备（电源线、视频线、云台控制线）的防护；广泛应用于银行监控系统，小区安防系统；学校、企业、道路安全防护等监控设备。

三合一防雷器命名规则集成方式电源+视频电源+控制电源+网络代号A（省略不标）B C I/O方式J/J（阳入阳出）J/K（阳入阴出）K/J（阴入阳出）K/K（阴入阴出）代号J M F W（省略不标）三合一防雷器产品性能参数及特点性能特点·采用摄像机电源、云台控制、视频线综合多级保护电路·核心部件选用国际名牌产品，性能优异；·通流容量大,插损小、传输性能优越、无漏流；·残压水平低，防护效果好；·反应迅速、性能稳定、工作可靠；·体积小，安装、使用方便、无须维护。

主要技术参数产品型号AJ3-12AJ3-24AJ3-2201、电源防雷器部份性能参数最大持续运行电12V DC24V AC220V AC压Uc标称放电电流5kAIn(8/20µs)最大放电电流10kAImax(8/20µs)保护水平≤100VUp(8/20µs,10kA)2、信号防雷器部份性能参数视频控制最大持续运行电压Uc1212标称放电电流In(8/20µs)5最大放电电流Imax(8/20µs)10保护水平Up(8/20µs,3KA)≤25V（芯线---外壳/接地线）适应数据传输速率≤100Mbps特性阻抗75Ω插入损耗≤0.5dB接头形式-I/O BNC-K/J2P压接端子3、其它参数外壳铝型材外壳，表面拉线氧化（黑色，银色）外形尺寸（mm）113*57*27（含接头）导线接口电源部份压接式端口，可夹紧规格为16-26AWG（约0.15～1.3mm2)的导线控制信号部份压接式端口，可夹紧规格为16-26AWG（约0.15～1.3mm2)的导线视频信号部份BNC接头，直接连相对应BNC接头接地地线接线端子或2.5平方地线安装方式机箱、柜内安装使用环境条件温度-40～+85℃，相对湿度≤95％(25℃)，高度≤3km 注：产品规格可能不定期更新，请咨询安普迅公司了解详情。

名称：二合一监控多功能防雷器型号：KBT-V2/RJ45 价格：面议普天科比特防雷公司贵州分公司是一家以防雷工程设计和防雷工程施工为主体，以防雷接地服务，集防雷产品:电源防雷箱，电源避雷模块，计数式防雷箱，监控视频三合一防雷器，视频监控二合一防雷器，优化避雷针，等离子接地极，机架式防雷箱，信号防雷器，网络防雷器等的研发制造集团防雷公司，省防雷著名商标。

科比特是您身边的防雷专家，时刻期待着为您提供最为全面的解决方案以及最完善的产品和服务。

产品简介：二合一监控多功能防雷器是根据IEC 防雷要求和监控系统摄像机的具体特点量身打造的专用防雷器，适用于监控系统中固定摄像机、红外一体机等的电源、视频线路的防雷（浪涌）保护，安装在监控系统前端的摄像机尾部，位置与摄像机越近越好，并做好接地处理，接地电阻应符合标准的要求。

KBT-V2/RJ45二合一监控多功能防雷器采用RJ45视频接口，适用于视频数据传输系统的信号及电源的防雷保护。

同时也适用于摄像机的电源、视频线路的防雷保护。

电源工作电压分为220V 、48V 、24V 及12V 等四种（交、直流通用），信号工作电压为6-12V 。

主要特点：1. 串联安装，二级保护；2. 对监控摄像机的电源、视频进行一体化浪涌设计，有效平衡各线路电位差；3. 能有效防止因电源、视频线路电位差瞬时增大而造成的设备损坏；4. 流通量，残压低，响应速度快，使用寿命长；5. 集体化，体积小，接线简易，安装方便。

技术参数：9898安装及应用：1. 使用前请认准备接口和连接方式；2. 本产品串联安装在摄像机电源线、视频线上，输出端与视频摄像机连接；3. 适于室内运行，如安装在室外时，应加装防水箱或安装在摄像机防雨罩内；4. 防雷接地应符合防雷规范要求，接地线尽可能粗短；5. 所有接线必须牢固及可靠电气联接。
