MSTP以太网专线测试指标

MSTP带宽测试参考（使用chariot软件）
现场很多时候使用chariot软件进行MSTP带宽测试，chariot虽然是比较公认的测试软件，但毕竟是用应用软件通过三层来测试二层MSTP设备，不可避免的会受到运行软件及硬件的影响，以及时延、抖动（特别是TCP协议的握手和滑动窗口机制）对高层协议影响放大，同时通过实验室测试发现，一个脚本单线程测试，测试结果不太理想（100M带宽测试吞吐量只有81M左右）；而用同一个脚本多线程测试，结果比较可靠（100M带宽测试吞吐量90M左右），更接近理论值。

因此脚本的单进程测试，从测试图看波动比较明显，建议现场测试：
1. 可通过脚本的多进程进行测试，建议单向进程5次，结果比较稳定（减小软件影响）。

2. 如条件允许，尽量申请仪表进行二层吞吐量测试（避免高层协议影响）。

以下为实验室测试数据，供现场测试参考：
测试环境：操作系统windows xp；
测试软件：NETIQ chariot 5.4；chariot endpoint 5.1；
测试脚本：High_Performance_Throughput.scr（chariot默认脚本）
测试拓扑：1. PC1-NE1-NE2-PC2
2.PC1-NE1-NE2-NE3-PC2
3.PC1-PC2
测试结果：
D:\
MSTP带宽测试(chariot。

MSTP以太网专线测试指标MSTP以太网专线的测试方案和参数设置MSTP以太网专线是利用传统的SDH网络承载，在用户端采用MSTP设备为用户提供以太网接口的专线业务。

这种业务的特点是:用户接口使用方便;能够灵活提供2M~100M的带宽;在骨干传输网上带宽独享，可以保证传送质量。

MSTP以太网专线的主要性能测试指标MSTP以太网专线的性能测试指标主要是:传输时延、丢帧率、吞吐量。

传输时延:是指测试仪表收到帧的时间与发出这一帧的时间之差。

假设仪表发出某一帧的时间为Ta，收到这一帧的时间为Tb，则时间Delay=Tb-Ta。

传输时延包括MSTP设备处理时延、SDH设备处理时延和信号传输时延。

在城域网内(短距离)应用时，MSTP以太网专线的传输时延主要是设备时延。

一般MSTP设备处理时延在1ms以内，每台SDH设备引入的处理时延在0.5ms以内。

在长途网内(长距离)应用时，MSTP以太网专线的传输时延主要是信号传输时延，一般按照5ms/千公里计算。

MSTP设备的处理时延与以太帧的长度是正相关的关系。

以太帧越长，MSTP设备的处理时延越大。

丢帧率:是指测试仪表发出帧数与收到帧数之差除以仪表发出帧数，再乘以100%。

公式表示如下:(仪表发出帧数-收到帧数)/仪表发出帧数*100%。

不同帧长下的丢帧率会有所变化，随着帧长的增加，丢帧率会增加。

指标要求:以太帧长度为64字节时，测试15分钟，丢帧率应为0。

吞吐量:是指在没有丢帧的情况下，整个通道的最大数据速率，一般用bit/s或者帧/秒表示。

以帧长度64字节为准，根据用户的业务带宽需求，设置相应的VC通道个数。

对照表如下:业务带宽与通道配置对应关系业务带宽配置的(Mbps) VC通道个数 2 VC-12-1v 4 VC-12-2v 6 VC-12-3v 8 VC-12-4v 10 VC-12-5v 15 VC-12-7v 20 VC-12-10v 25 VC-12-12v 30 VC-12-14v 35 VC-12-17v 40 VC-12-19v 45 VC-12-21v 50 VC-12-23v/VC-3-1v 60 VC-12-28v 70 VC-12-33v 80 VC-12-37v 90 VC-12-42v 100 VC-12-46v/VC-3-2v 150 VC-4-1v 300 VC-4-2v 450 VC-4-3vVC-4-4v(大于4个VC4，建议采用WDM技600 术) 750 VC-4-5v 900 VC-4-6v 1000 VC-4-7v测试方案上述三个指标均采用环回测试方法。

MSTP以太网单板带宽及测试说明对于MSTP产品提供的以太网特性，业界的标准做法是采用数据分析仪（如Smartbits、IXIA仪表）进行专项测试，测试项目通常包括吞吐量、时延、丢包率和背靠背，在条件允许的情况下，也可以进行长期稳定性测试。

需要强调的是，任何基于软件和三层及以上协议的测试方法都不能完全准确的反映出MSTP产品的以太网性能，其只能在特定条件下、一定程度的反映出以太网通道的部分性能指标。

1 以太网测试方法说明以下从几个方面来阐述MSTP产品的以太网特性的正确测试方法。

1.1 MSTP产品的以太网特性功能定位理解产品的功能、特点，是进行正确测试的基础。

EFS单板提供的以太网专线业务，其主要功能是利用SDH网络将以太网传输距离拉长，以太网帧在进入和离开MSTP网络时是完全一样的，对用户端设备而言，可以简单的认为EFS是一根长距离的网线。

从网络整体而言，MSTP产品对以太网业务产生的影响主要在以下两个方面：吞吐量、时延。

1、时延：由于MSTP产品需要对以太网帧进行必要的封装、传输、重组等操作，必然引入一定的时延，时延的大小跟通道绑定的带宽、传输的距离有直接关系。

2、吞吐量：对具体的以太网特性单板，通道绑定的虚通道的数量和级别决定了通道的吞吐量（封装技术的不同对吞吐量也有一定程度的影响），表示MSTP网络给某个以太网业务提供的最大传送能力，也就是通常所说的“带宽”。

因此，业界对MSTP以太网特性的测试主要针对以上两点，这也是通常对数据业务影响最大的两个网络因素。

1.2 MSTP产品的以太网特性所在的网络层次以太网是一个数据链路层和物理层的技术，对于MSTP产品的以太网特性来讲，同样也仅仅是工作在数据链路层和物理层，其并不处理三层及以上协议。

因此，任何对于MSTP产品的以太网特性的测试都只能是仅仅基于数据链路层和物理层的，如果引入了三层及以上协议，那么测试结果必然受到高层协议的影响，不能准确反映出以太网特性的性能指标。

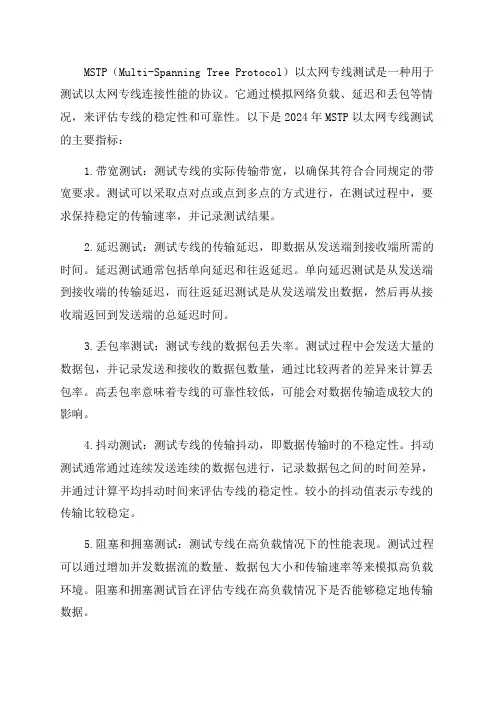

MSTP（Multi-Spanning Tree Protocol）以太网专线测试是一种用于测试以太网专线连接性能的协议。

它通过模拟网络负载、延迟和丢包等情况，来评估专线的稳定性和可靠性。

以下是2024年MSTP以太网专线测试的主要指标：1.带宽测试：测试专线的实际传输带宽，以确保其符合合同规定的带宽要求。

测试可以采取点对点或点到多点的方式进行，在测试过程中，要求保持稳定的传输速率，并记录测试结果。

2.延迟测试：测试专线的传输延迟，即数据从发送端到接收端所需的时间。

延迟测试通常包括单向延迟和往返延迟。

单向延迟测试是从发送端到接收端的传输延迟，而往返延迟测试是从发送端发出数据，然后再从接收端返回到发送端的总延迟时间。

3.丢包率测试：测试专线的数据包丢失率。

测试过程中会发送大量的数据包，并记录发送和接收的数据包数量，通过比较两者的差异来计算丢包率。

高丢包率意味着专线的可靠性较低，可能会对数据传输造成较大的影响。

4.抖动测试：测试专线的传输抖动，即数据传输时的不稳定性。

抖动测试通常通过连续发送连续的数据包进行，记录数据包之间的时间差异，并通过计算平均抖动时间来评估专线的稳定性。

较小的抖动值表示专线的传输比较稳定。

5.阻塞和拥塞测试：测试专线在高负载情况下的性能表现。

测试过程可以通过增加并发数据流的数量、数据包大小和传输速率等来模拟高负载环境。

阻塞和拥塞测试旨在评估专线在高负载情况下是否能够稳定地传输数据。

6.可靠性测试：测试专线的可靠性和持续性。

可靠性测试通常通过将专线连续发送大量的数据包，观察并记录数据传输中是否存在中断、错误或异常情况。

测试结果可以作为评估该专线的可靠性的指标。

7.安全性测试：测试专线的安全性，以确保数据传输的机密性和完整性。

安全性测试可以包括对专线进行数据包嗅探和篡改的试验，来评估其安全性能。

测试结果可以用于衡量专线对潜在安全威胁的抵抗能力。

综上所述，2024年MSTP以太网专线测试的指标主要包括带宽测试、延迟测试、丢包率测试、抖动测试、阻塞和拥塞测试、可靠性测试以及安全性测试。

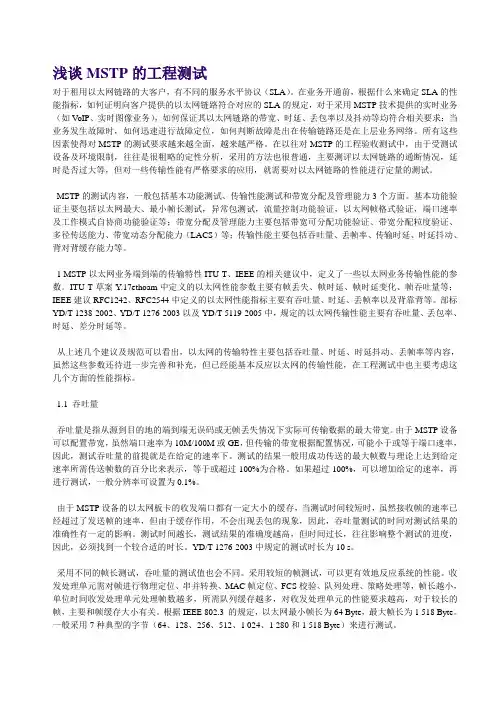

浅谈MSTP的工程测试对于租用以太网链路的大客户，有不同的服务水平协议（SLA）。

在业务开通前，根据什么来确定SLA的性能指标，如何证明向客户提供的以太网链路符合对应的SLA的规定，对于采用MSTP技术提供的实时业务（如V oIP、实时图像业务），如何保证其以太网链路的带宽、时延、丢包率以及抖动等均符合相关要求；当业务发生故障时，如何迅速进行故障定位，如何判断故障是出在传输链路还是在上层业务网络。

所有这些因素使得对MSTP的测试要求越来越全面，越来越严格。

在以往对MSTP的工程验收测试中，由于受测试设备及环境限制，往往是很粗略的定性分析，采用的方法也很普通，主要测评以太网链路的通断情况，延时是否过大等，但对一些传输性能有严格要求的应用，就需要对以太网链路的性能进行定量的测试。

MSTP的测试内容，一般包括基本功能测试、传输性能测试和带宽分配及管理能力3个方面。

基本功能验证主要包括以太网最大、最小帧长测试，异常包测试，流量控制功能验证，以太网帧格式验证，端口速率及工作模式自协商功能验证等；带宽分配及管理能力主要包括带宽可分配功能验证、带宽分配粒度验证、多径传送能力、带宽动态分配能力（LACS）等；传输性能主要包括吞吐量、丢帧率、传输时延、时延抖动、背对背缓存能力等。

1 MSTP以太网业务端到端的传输特性ITU-T、IEEE的相关建议中，定义了一些以太网业务传输性能的参数。

ITU-T草案Y.17ethoam中定义的以太网性能参数主要有帧丢失、帧时延、帧时延变化、帧吞吐量等；IEEE建议RFC1242、RFC2544中定义的以太网性能指标主要有吞吐量、时延、丢帧率以及背靠背等。

部标YD/T 1238-2002、YD/T 1276-2003以及YD/T 5119-2005中，规定的以太网传输性能主要有吞吐量、丢包率、时延、差分时延等。

从上述几个建议及规范可以看出，以太网的传输特性主要包括吞吐量、时延、时延抖动、丢帧率等内容，虽然这些参数还待进一步完善和补充，但已经能基本反应以太网的传输性能，在工程测试中也主要考虑这几个方面的性能指标。

MSTP以太网专线的测试方案和参数设置MSTP以太网专线是利用传统的SDH网络承载，在用户端采用MSTP设备为用户提供以太网接口的专线业务。

这种业务的特点是：用户接口使用方便；能够灵活提供2M~100M的带宽；在骨干传输网上带宽独享，可以保证传送质量。

MSTP以太网专线的主要性能测试指标MSTP以太网专线的性能测试指标主要是：传输时延、丢帧率、吞吐量。

传输时延：是指测试仪表收到帧的时间与发出这一帧的时间之差。

假设仪表发出某一帧的时间为Ta，收到这一帧的时间为Tb，则时间Delay=Tb-Ta。

传输时延包括MSTP设备处理时延、SDH设备处理时延和信号传输时延。

在城域网内（短距离）应用时，MSTP以太网专线的传输时延主要是设备时延。

一般MSTP设备处理时延在1ms以内，每台SDH设备引入的处理时延在0.5ms 以内。

在长途网内（长距离）应用时，MSTP以太网专线的传输时延主要是信号传输时延，一般按照5ms/千公里计算。

MSTP设备的处理时延与以太帧的长度是正相关的关系。

以太帧越长，MSTP 设备的处理时延越大。

丢帧率：是指测试仪表发出帧数与收到帧数之差除以仪表发出帧数，再乘以100%。

公式表示如下：（仪表发出帧数-收到帧数）/仪表发出帧数*100%。

不同帧长下的丢帧率会有所变化，随着帧长的增加，丢帧率会增加。

指标要求：以太帧长度为64字节时，测试15分钟，丢帧率应为0。

吞吐量：是指在没有丢帧的情况下，整个通道的最大数据速率，一般用bit/s 或者帧/秒表示。

以帧长度64字节为准，根据用户的业务带宽需求，设置相应的VC通道个数。

对照表如下：业务带宽与通道配置对应关系测试方案上述三个指标均采用环回测试方法。

测试方案如下：点到点MSTP以太网专线业务测试方案图业务类型根据城域以太网论坛（Metro Ethernet Forum ，MEF）的技术规范，以太网的业务类型分为三大类：点到点的专线业务Ethernet Line（E-Line），多点到多点的虚拟专网业务Ethernet LAN（E-LAN），和点到多点的业务（E-TREE）。

MSTP以太网单板带宽及测试说明对于MSTP产品提供的以太网特性，业界的标准做法是采用数据分析仪（如Smartbits、IXIA仪表）进行专项测试，测试项目通常包括吞吐量、时延、丢包率和背靠背，在条件允许的情况下，也可以进行长期稳定性测试。

需要强调的是，任何基于软件和三层及以上协议的测试方法都不能完全准确的反映出MSTP产品的以太网性能，其只能在特定条件下、一定程度的反映出以太网通道的部分性能指标。

1 以太网测试方法说明以下从几个方面来阐述MSTP产品的以太网特性的正确测试方法。

1.1 MSTP产品的以太网特性功能定位理解产品的功能、特点，是进行正确测试的基础。

EFS单板提供的以太网专线业务，其主要功能是利用SDH网络将以太网传输距离拉长，以太网帧在进入和离开MSTP网络时是完全一样的，对用户端设备而言，可以简单的认为EFS是一根长距离的网线。

从网络整体而言，MSTP产品对以太网业务产生的影响主要在以下两个方面：吞吐量、时延。

1、时延：由于MSTP产品需要对以太网帧进行必要的封装、传输、重组等操作，必然引入一定的时延，时延的大小跟通道绑定的带宽、传输的距离有直接关系。

2、吞吐量：对具体的以太网特性单板，通道绑定的虚通道的数量和级别决定了通道的吞吐量（封装技术的不同对吞吐量也有一定程度的影响），表示MSTP网络给某个以太网业务提供的最大传送能力，也就是通常所说的“带宽”。

因此，业界对MSTP以太网特性的测试主要针对以上两点，这也是通常对数据业务影响最大的两个网络因素。

1.2 MSTP产品的以太网特性所在的网络层次以太网是一个数据链路层和物理层的技术，对于MSTP产品的以太网特性来讲，同样也仅仅是工作在数据链路层和物理层，其并不处理三层及以上协议。

因此，任何对于MSTP产品的以太网特性的测试都只能是仅仅基于数据链路层和物理层的，如果引入了三层及以上协议，那么测试结果必然受到高层协议的影响，不能准确反映出以太网特性的性能指标。

MSTP电路开通指标测试案例吞吐量、时延、丢帧率是MSTP/MSAP电路开通的重要指标参数。

针对这三类指标测试，测试仪器可用以太网测试仪。

下面以省公司配发的维克斯vePAL_MX100以太网测试仪为例，介绍测试基本方法。

1.仪表接口仪表上端为测试接口，提供一个千兆自适应以太网口和一个SFP光模块接口。

2.测试端口设置首先将仪表连接到被测网络中，根据测试需要选择连接不同的测试接口（光口、电口）。

点击主界面中的设置(setup)，对测试端口的物理特性（速率、双工模式等）进行设置。

端口（port）里面可以选择电口还是光口。

3.网络设置端口设置完成下之后，如果接入正确，测试仪表指示灯会点亮（绿色正常，红色表示产生过告警）。

接下来一步就是网络设置。

在主界面中，点击IP项进入网络设置。

IP地址可以自动获取也可以手动输入。

VLAN里面设置VLAN号，一般不需要设置。

完成设置后，点击连接（connect），就可以将仪表接入网络。

（成功接入网络后，主界面状态栏上的IP图标会从红色变为绿色）4.吞吐量、时延、丢帧率测试①建立环回点击RFC2544项就可以对这三项指标进行测试。

测试前要进行控制设置，保证仪表能建立环回。

点击setup中的control项，内有搜索设备功能。

若对端有挂一样的测试仪，设备就会自动搜索到对端设备。

将搜到的设备打勾，再点击loop up。

这时本端设备发出信号给对端，对端设备接到信号后成功建立环回。

对端设备状态栏上出现绿色弯勾图案，表示设备处于环回状态。

（若对端没有对应测试仪，而是做有软环或硬环，则以上几部不需要做）②测试项设置大部分的RFC2544测试中，基本只测试三项指标：吞吐量、时延、丢帧率，在设置（setup）标签里对相应的tab项设置。

需要测试的，在enable test后打勾。

最大速率（max rate）表示测试过程中对网络进行加压的最大速率，即预期的网络最大能承受的带宽。

Frames表示选择不通的测试帧长，可选择64-1518多种帧长进行测试。

MSTP以太网专线测试指标MSTP以太网专线的测试方案和参数设置MSTP以太网专线是利用传统的SDH网络承载，在用户端采用MSTP设备为用户提供以太网接口的专线业务。

这种业务的特点是:用户接口使用方便;能够灵活提供2M~100M的带宽;在骨干传输网上带宽独享，可以保证传送质量。

MSTP以太网专线的主要性能测试指标MSTP以太网专线的性能测试指标主要是:传输时延、丢帧率、吞吐量。

传输时延:是指测试仪表收到帧的时间与发出这一帧的时间之差。

假设仪表发出某一帧的时间为Ta，收到这一帧的时间为Tb，则时间Delay=Tb-Ta。

传输时延包括MSTP设备处理时延、SDH设备处理时延和信号传输时延。

在城域网内(短距离)应用时，MSTP以太网专线的传输时延主要是设备时延。

一般MSTP设备处理时延在1ms以内，每台SDH设备引入的处理时延在0.5ms以内。

在长途网内(长距离)应用时，MSTP以太网专线的传输时延主要是信号传输时延，一般按照5ms/千公里计算。

MSTP设备的处理时延与以太帧的长度是正相关的关系。

以太帧越长，MSTP设备的处理时延越大。

丢帧率:是指测试仪表发出帧数与收到帧数之差除以仪表发出帧数，再乘以100%。

公式表示如下:(仪表发出帧数-收到帧数)/仪表发出帧数*100%。

不同帧长下的丢帧率会有所变化，随着帧长的增加，丢帧率会增加。

指标要求:以太帧长度为64字节时，测试15分钟，丢帧率应为0。

吞吐量:是指在没有丢帧的情况下，整个通道的最大数据速率，一般用bit/s或者帧/秒表示。

以帧长度64字节为准，根据用户的业务带宽需求，设置相应的VC通道个数。

对照表如下:业务带宽与通道配置对应关系业务带宽配置的(Mbps) VC通道个数 2 VC-12-1v 4 VC-12-2v 6 VC-12-3v 8 VC-12-4v 10 VC-12-5v 15 VC-12-7v 20 VC-12-10v 25 VC-12-12v 30 VC-12-14v 35 VC-12-17v 40 VC-12-19v 45 VC-12-21v 50 VC-12-23v/VC-3-1v 60 VC-12-28v 70 VC-12-33v 80 VC-12-37v 90 VC-12-42v 100 VC-12-46v/VC-3-2v 150 VC-4-1v 300 VC-4-2v 450 VC-4-3vVC-4-4v(大于4个VC4，建议采用WDM技600 术) 750 VC-4-5v 900 VC-4-6v 1000 VC-4-7v测试方案上述三个指标均采用环回测试方法。

PTN 、MSTP 网络承载以太网专线的性能对比分析黄河，郑吉妮，朱绍柯（中国移动通信集团广东有限公司，广州 510623）摘　要　随着通信网络IP化趋势发展，PTN、MSTP技术在以太网业务的传输承载上得到了广泛应用。

通过理论及现网测试两个方面对PTN、MSTP技术承载以太网专线业务的效率进行分析，总结得出PTN承载以太网业务时网络吞吐率的配置建议。

关键词　PTN；MSTP；以太网专线；吞吐率；RFC2544中图分类号 TN929.5 文献标识码 A 文章编号 1008-5599（2014）11-0001-05收稿日期：2014-09-201 引言随着通信网络IP 化进程的持续推进及发展，传输网也已经由早期的MSTP（Multi-Service Transfer Platform）技术向PTN（Packet Transport Network）技术转型，目前PTN 网络主要承载了2G、3G 以及LTE 基站回传业务、集客业务和WLAN 业务，并具备带宽统计复用等多方面优势。

在集客业务拓展领域，运营商在向客户推介PTN 网络承载专线方案时，PTN 网络承载以太网集客专线吞吐率效能也成为新技术推广应用的关键。

PTN 技术是在IP 业务和底层光传输媒质之间设置了一个层面，针对分组业务流量的突发性和统计复用传送的要求而设计，以分组业务为核心并支持多业务提供，具有更低的总体使用成本，同时秉承光传输的传统优势，包括高可用性和可靠性、高效的带宽管理机制和流量工程、便捷的OAM 和网管、可扩展、较高的安全性等[1]。

为了保证以太网业务的运营质量，有必要在建网、开通、运维等过程中通过相关性能测试来进行验证[2]。

RFC2544协议就是一种由RFC 组织提出的用于评测以太网及相关设备性能的国际标准。

主要是对RFC1242中定义的性能评测参数的具体测试方法、结果的提交形式作了较详细的规定。

RFC2544中规定了许多测试不同网络设备的参数，其中吞吐率是指被测设备在不分组丢失的情况下，所能转发的最大数据流量。

一、MSTP专线（一）线路数量及带宽省检察院至数据分中心、灾备中心及16个地市检察院专网链路1、省检察院到哈尔滨数据分中心、省检察院到伊春灾备中心都采用裸光纤直连；2、省检察院到16个地市检察院各一条100M MSTP电路。

（二）技术指标1、所有线路全年可用率99.99%以上2、丢包率≤0.1%3、地址缓存能力－地址缓存能力不低于4096个4、时延应小于40ms5、运营商免费放置在用户侧的光端机需支持MSTP功能，并配备MSTP功能的板卡，用户侧光端机与运营商局端光端机之间光缆线路必须提供有效的迂回保护手段。

6、运营商与放置在用户的光端机连接的端口需为用户独享，不允许与其他用户共用端口，禁止在此端口上划分VLAN方式为其他用户提供接入。

（三）技术规范1．局端、网点端均采用光端机设备，客户端传输设备提供下行端口不少于一个1000M电口。

2．以太网业务支持带宽平滑升级功能，当前200M带宽不能满足需求时，需可在现有设备基础上平滑升级。

3．运营商必须提供自营线路，不允许租用第三方线路提供服务。

二、服务要求（一）服务标准应符合《中华人民共和国电信条例》的规定，满足工业和信息化部颁布的《电信服务规范》的要求，保证通信业务安全畅通。

（二）免费配置安装专用传输设备和电路，将传输电路最终引入省检察院及各地（市）检察院机房的ODF架，并保证通信电路的质量符合国家规定标准。

（三）要求投标人成立通信线路保障小组，提供人员名单、联系方式及故障受理电话。

各地（市）机房（包括市内、长途）座机电话和联系人手机电话提供7*24（每周7天，每天24小时）小时支持服务。

出现故障后，提供一点式服务。

（四）网络在维护、改造、升级或割接等情况下，如有可能影响甲方所租用的电路，应至少提前24小时以书面形式通知甲方。

（五）甲方在对本单位的设备进行维护、改造、升级或割接等情况下，如需要对租用运营商接入电路进行变动，提前24小时以电话、传真、电子邮件等方式通知。

二以太网业务示意图点对点纯端口透传模式测试点对点VLAN透传功能测试端口汇聚功能测试互通测试场景对接设备华为配置1、EFS单板LCAS功能关闭2、华为设备的V5字节与中兴设置一致3、EFS单板内部端口VCTRUNK 1的“TAG标识”为 “ACCESS”。

外部端口属性设置为“ACESS”4、华为设备“检验字段长度”设置为“没有”5、配置以太网专线业务。

6、其余默认配置1、华为设备的V5字节与烽火设置一致2、EFS单板内部端口VCTRUNK 1的“TAG标识”为 “ACCESS”。

外部端口属性设置为“ACCESS”3、华为设备“检验字段长度”设置为“没有”4、配置以太网专线业务。

5、其余配置默认1、EFS单板LCAS功能关闭2、华为设备“检验字段长度”设置为“没有”3、华为设备的V5字节与中兴设置一致。

4、EFS单板内部端口VCTRUNK 1的“TAG标识”为 “TAG”。

外部端口属性设置为“TAG”。

场景十七：华为二层交换以太网板与烽火二层交换以太网板点对点纯透传模式对接测试华为采用155/622H设备的EFS单板与烽火180设备ESD2单板对接场景十八：中兴二层交换以太网板与烽火二层交换以太网板点对点纯透传模式对接测试(场景十九：华为二层交换以太网板与中兴二层交换以太网板点对点VLAN 透传对接测试华为155/622H设备EFS板与中兴385设备SEC单板对接，透传VLAN101、和VLAN102数据华为155/622H设备的EFS单板与中兴385设备SEC单板对接场景十六：华为二层交换以太网板与中兴二层交换以太网板点对点纯透传模式对接测试中兴采用S385设备SEC单板与烽火采用180设备ESD2单板对接5、配置以太网专线业务，2个MAC口对应一个VCTRUNK，透传不同的VALN。

6、其余配置默认1、华为设备“检验字段长度”设置为“没有”2、华为设备的V5字节与烽火设置一致。

3、EFS单板内部端口VCTRUNK 1的“TAG标识”为 “TAG”。
