2m光端机技术参数1.引言1.1 概述概述2m光端机是一种常用于传输光纤信号的设备，它在光网络中扮演着重要的角色。
它能将光纤信号转换为电信号，实现数码光纤与公网光纤之间的互联互通，广泛应用于光通信、数据中心以及网络扩展等领域。
2m光端机具有很多优点。
首先，它具有高度的可靠性和稳定性，能够在各种恶劣环境下稳定工作。
其次，2m光端机具备高性能的光纤传输功能，能够实现高速、高效的数据传输，满足大容量数据传输的需求。
此外，2m光端机还支持多种接口方式，如以太网接口、串口接口等，方便用户实现设备互联。
除了以上的优点，2m光端机还具备灵活性和可扩展性。
它支持热插拔功能，可以随时更换光模块，方便用户升级和维护。
同时，2m光端机还支持多种传输距离，从几公里到数十公里不等，用户可以根据实际需求选择合适的传输距离。
此外，2m光端机还支持多种传输介质，如单模光纤、多模光纤等，适用于不同的网络需求。
总体来说，2m光端机是一种功能强大、性能稳定的光纤传输设备。
它的出现极大地推动了光纤通信技术的发展，为现代通信网络的建设提供了有力支持。
未来，随着科技的不断进步，2m光端机将会继续发展，为用户提供更加高效、可靠的光纤传输解决方案。
1.2文章结构文章结构在本文中，将会详细介绍2m光端机的技术参数。
文章将分为引言、正文和结论三个主要部分。
引言部分将首先对2m光端机进行概述，介绍其基本背景和应用场景。
接下来，会给出本文的结构和内容安排，以及本文的目的和意义。
正文部分将着重介绍2m光端机的技术参数。
首先会详细列出技术参数1，并对其进行解释和分析。
随后，将详细阐述技术参数2，并对其进行比较和评估。
通过对这些技术参数的分析，读者将能够全面了解2m光端机的性能和特点。
结论部分将对本文进行总结，概括2m光端机的技术参数和其在实际应用中的重要意义。
同时，会展望未来2m光端机技术的发展方向和前景。
通过以上结构的安排，本文将全面介绍2m光端机的技术参数，使读者能够充分了解和掌握这一领域的知识，为相关研究和应用提供参考和指导。

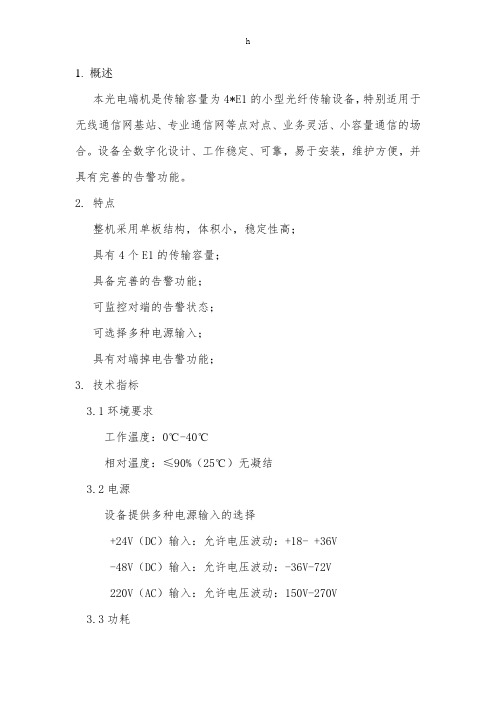

1. 概述
本光电端机是传输容量为4*E1的小型光纤传输设备，特别适用于无线通信网基站、专业通信网等点对点、业务灵活、小容量通信的场合。
设备全数字化设计、工作稳定、可靠，易于安装，维护方便，并具有完善的告警功能。
2. 特点
整机采用单板结构，体积小，稳定性高；
具有4个E1的传输容量；
具备完善的告警功能；
可监控对端的告警状态；
可选择多种电源输入；
具有对端掉电告警功能；
3. 技术指标
3.1环境要求
工作温度：0℃-40℃
相对温度：≤90%（25℃）无凝结
3.2电源
设备提供多种电源输入的选择
+24V（DC）输入：允许电压波动：+18- +36V
-48V（DC）输入：允许电压波动：-36V-72V
220V（AC）输入：允许电压波动：150V-270V
3.3功耗
整机功耗：‹10W
3.4口指标
四路E1口技术指标符合ITU-T G.703建议：
速率：2048Kbps±50ppm
码型：HDB3
阻抗：75Ω/120Ω（用户根据需要选择）
平衡接口为RJ45接口
非平衡接口为BNC接口
抖动：符合ITU-T G.823建议
3.5光接口指标
波长：130nm/1550nm（用户根据需要选择）
发送光功率：-10dBm
接收灵敏度：优于-38dBm
码型：1B1H
线路速率：16.896Mb/s
接头类型：FC/PC
欢迎您的下载，资料仅供参考！。

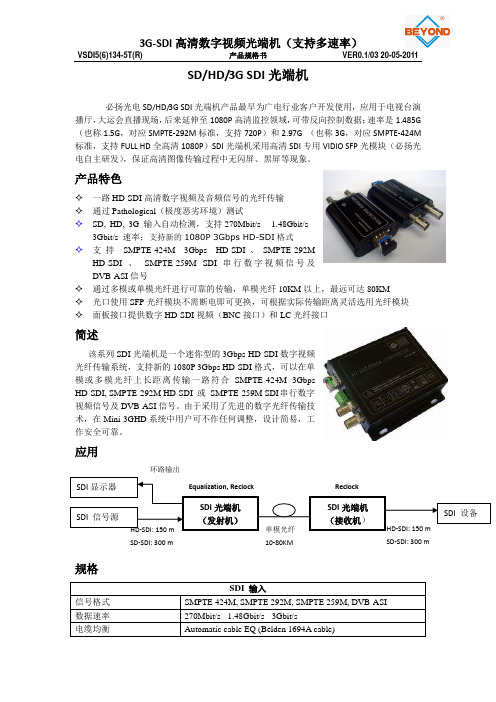

SD/HD/3G SDI 光端机必扬光电SD/HD/3G SDI 光端机产品最早为广电行业客户开发使用，应用于电视台演播厅，大运会直播现场，后来延伸至1080P 高清监控领域，可带反向控制数据；速率是1.485G （也称1.5G ，对应SMPTE-292M 标准，支持720P ）和2.97G （也称3G ，对应SMPTE-424M 标准，支持FULL HD 全高清1080P ）SDI 光端机采用高清SDI 专用VIDIO SFP 光模块（必扬光电自主研发），保证高清图像传输过程中无闪屏、黑屏等现象。
产品特色✧ 一路HD-SDI 高清数字视频及音频信号的光纤传输 ✧ 通过Pathological （极度恶劣环境）测试✧ SD, HD, 3G 输入自动检测，支持270Mbit/s - 1.48Gbit/s -3Gbit/s 速率；支持新的1080P 3Gbps HD-SDI 格式✧ 支持SMPTE-424M 3Gbps HD-SDI 、SMPTE-292MHD-SDI 、 SMPTE-259M SDI 串行数字视频信号及DVB-ASI 信号✧ 通过多模或单模光纤进行可靠的传输，单模光纤10KM 以上，最远可达80KM✧ 光口使用SFP 光纤模块不需断电即可更换，可根据实际传输距离灵活选用光纤模块 ✧ 面板接口提供数字HD-SDI 视频（BNC 接口）和LC 光纤接口简述该系列SDI 光端机是一个迷你型的3Gbps HD-SDI 数字视频光纤传输系统，支持新的1080P 3Gbps HD-SDI 格式，可以在单模或多模光纤上长距离传输一路符合SMPTE-424M 3Gbps HD-SDI, SMPTE-292M HD-SDI 或 SMPTE-259M SDI 串行数字视频信号及DVB-ASI 信号。
由于采用了先进的数字光纤传输技术，在Mini-3GHD 系统中用户可不作任何调整，设计简易，工作安全可靠。
光端机发射功率光端机发射功率是指在光纤通信系统中，光端机所输出的光信号的功率大小。
它是衡量光纤通信系统性能和质量的关键参数之一。
在实际应用中，光端机发射功率的大小会影响到整个光纤通信系统的传输质量和稳定性。
一、光端机发射功率的定义光端机发射功率是指在特定条件下，由光端机输出的激光器所产生的平均发射功率。
这个特定条件包括激光器工作电流、工作温度、激励波长等因素。
二、光端机发射功率的单位通常情况下，我们使用毫瓦（mW）来表示光端机发射功率。
在某些特殊情况下，也会用分贝（dBm）来表示。
三、光端机发射功率对系统性能和质量的影响1. 传输距离：其中一个最显著的影响因素就是传输距离。
随着传输距离增加，由于损耗和衰减等因素导致接收到的信号强度逐渐降低。
如果发送方输出的信号功率过低，则信号在传输过程中会被衰减得更快，接收方可能无法正常接收到信号。
2. 传输速率：光端机发射功率还会影响数据传输速率。
如果光端机发射功率太低，那么数据传输速率也会受到限制。
因为在实际应用中，为了保证数据传输的可靠性和稳定性，我们需要保证一定的信噪比和灵敏度。
3. 系统稳定性：光端机发射功率还会影响系统的稳定性。
如果光端机发射功率不稳定，那么整个系统的稳定性也会受到影响。
这是因为光纤通信系统是一个高精度、高灵敏度的系统，在任何时候都需要保持良好的工作状态。
四、光端机发射功率测试方法光端机发射功率测试是一项非常重要的工作，它可以帮助我们了解当前系统的工作状态和性能情况。
下面介绍几种常见的测试方法：1. 直接测量法：这种方法是通过将光电探测器放置在发送端口前面，并使用专业仪器进行直接测量来获取光端机发射功率。
2. 间接测量法：这种方法是通过测量光纤的损耗来计算光端机发射功率。
这种方法需要使用光源和光功率计进行测量。
3. 自动测试法：这种方法是使用光纤测试仪器进行自动测试，可以快速准确地获取光端机发射功率等参数信息。
五、光端机发射功率的调整如果发现光端机发射功率过低或过高，我们需要对其进行调整。
32路视频光端机性能指标及视频特性介绍32路视频光端机带有视频及数据状态指示,可监控系统的正常运行。
其采用结构模块化设计，用户可根据现场具体情况灵活选择或定制配置。
那么，32路视频光端机性能指标及视频特性都有哪些呢？一、32路视频光端机性能指标1、全数字无压缩、广播级传输；2、支持点对点、级联式、分布式网络连接，SNR不会下降；3、自动兼容PAL、SECAM、NTSC等视频制式；4、三级防雷保护；5、无模拟调频、调相、调幅光端机的交调干扰；6、支持任何高分辨率视频信号；7、自动功率调解，自动温度补偿电路，自动恢复过载保护；8、支持视频无损再生中继；9、超级光学动态范围，使用时无需调节；10、表面贴装技术；11、光纤WDM/CWDM/DWDM技术；12、千兆光纤传输技术，大容量，易升级；13、工业级超宽温度范围（-40℃～+85℃），适应更多环境；14、带电热拔插；15、壁挂式、 2U 机架式或 4U 插卡式；16、支持用户定制及 OEM 方式。
二、32路视频光端机视频特性1、视频接口数：32路（双向）视频；2、视频接口形式：BNC；3、视频输入/ 输出阻抗: 75 Ω(非平衡)；4、视频输入/ 输出电压: 典型1Vpp(峰- 峰值),最大1.5Vpp；5、视频带宽: 0- 10MHz 视频采样：16.25MHz高速采样；6、视频数码位宽: 8/10/12位(比特)；7、微分增益: （10%-90%APL）DG <1%( 典型值)；8、微分相位: （10%-90%APL）DP <0.8°(典型值)；9、场倾斜：<0.5% 。
好了，以上就是飞畅科技关于32路视频光端机性能指标及视频特性的相关详细介绍，希望能对你有所帮助！。
8路光端机，8路光端机厂家价格，8路光端机参数8路光端机特点：●全数字无压缩、广播级传输●支持点对点、级联式、分布式网络连接，SNR不会下降●自动兼容PAL、SECAM、NTSC等视频制式●三级防雷保护●无模拟调频、调相、调幅光端机的交调干扰●支持任何高分辩率视频信号●自动功率调解，自动温度补偿电路，自动恢复过载保护●支持视频无损再生中继●超级光学动态范围，使用时无需调节●表面贴装技术●光纤WDM/CWDM/DWDM技术●千兆光纤传输技术，大容量，易升级●工业级超宽温度范围（-40℃～+85℃），适应更多环境●带电热拔插●壁挂式、1U 机架式或4U 插卡式应用范围：※智能交通监控系统（ITS）※安防系统※校园网※工业监控（电力、化工、钢铁、石油、铁路、水利等）※军事监控（仓库、守卫、保密等等）※电视台节目传输系统 8路光端机技术规格：视频视频接口数8 路视频信号带宽8MHz视频输入／输出阻抗75 Ω（非平衡），BNC微分增益DG ＜1% （典型值）微分相位DP＜0.6 o （典型值）场斜比＜5%视频信噪比S/N ≥67 dB （加权）8路光端机数据： 物理接口RJ45; 工业标准接线端子数据类型RS485/RS422/RS232/Manchester支持速率0-400Kbps误码率< 10 -9一般指标： 无故障工作时间≥10 万小时工作温度-40 ℃- +85℃工作湿度0-95% 无冷凝工作电压交直流220V 、+5 、+9 、24V 可选光纤指标： 光学接口FC/ST可选传输距离单模：0-100KM波长单模：1310/1550 μm外形尺寸： 壁挂式21.1(L) x 16.2(W) x 3.0(H) cm( 转自久久信息网: /diannao/wlxtjc/40655.html )。
光端机的主要技术参数光端机是一种用于光纤通信的重要设备，其主要技术参数对于其性能和使用至关重要。
以下是对光端机主要技术参数的详细介绍：1.传输速率：光端机的传输速率是其最重要的技术参数之一。
它表示光端机每秒传输的数据量，通常以比特率（bit rate）或比特每秒（bps）为单位。
传输速率越高，光端机传输数据的速度就越快，适用于对传输速率要求较高的应用场景。
2.传输距离：光端机的传输距离表示其能够传输光信号的最大距离。
不同的光纤类型和传输速率会对传输距离产生影响。
一般来说，光纤类型越好，传输速率越高，传输距离就越远。
3.接口类型：光端机通常具有多种接口类型，如E1、E3、STM-1等，以满足不同应用场景的需求。
接口类型决定了光端机与其它设备的连接方式，选择合适的接口类型可以确保数据传输的稳定性和可靠性。
4.信号格式：光端机支持的信号格式多种多样，包括模拟信号、数字信号等。
不同的信号格式对应不同的应用场景，选择合适的信号格式可以确保数据传输的质量和效率。
5.带宽：光端机的带宽表示其能够同时传输的数据量。
带宽越大，光端机能够同时传输的数据量就越多，适用于对带宽要求较高的应用场景。
6.稳定性：光端机的稳定性是其长期稳定运行的关键因素。
稳定性好的光端机能够保证长时间稳定运行，减少故障率，提高数据传输的可靠性。
7.兼容性：光端机的兼容性表示其能够与其他设备进行互操作的特性。
兼容性好的光端机可以与其他设备无缝连接，实现数据的稳定传输和共享。
8.安全性：光端机的安全性是其防止数据泄露和保护数据完整性的重要措施。
安全性好的光端机可以确保数据在传输过程中的安全性和保密性。
总之，光端机的技术参数众多，选择合适的光端机需要考虑其传输速率、传输距离、接口类型、信号格式、带宽、稳定性、兼容性和安全性等因素。
在选择光端机时，需要根据实际应用场景和需求进行综合考虑，以确保数据传输的稳定性和可靠性。
光端机主要指标有哪些光一、信噪比信噪比是指是亮度信号幅度的标称值与随机杂波幅度有效值之比，以分贝（dB）为单位对图像的影响当信噪比比较低时，图像会出现颗粒状雪花点状的干扰，彩色闪烁会更明显，同时会影响图像的清晰度。
二、增益/频率特性该指标和视频带宽有关联。
视频带宽不足，监视画面细节部分就不够清晰，480线摄像机拍摄的图像，经过光端机传输后，水平分辨率就会下降。
不能简单去比较视频带宽的高低，而应当考察多波群测试信号的增益/频率特性，特别是4.8m和5.8m高频部分是否有衰减。
对图像的影响高频衰减在图像上的表现为景物边缘的模糊及色彩变淡。
三、亮度非线性亮度增益受亮度电平影响，在亮度通道中输入，输出信号间存在着非线性关系，用百分数表示，绝对值越小越好。
对图像的影响图像失去灰度，层次减少，分辨率降低（因色度信号是叠加在亮度信号上），产生色饱和失真。
四、反射损耗该指标是衡量视频设备间阻抗匹配程度的一项重要指标。
对图像的影响反射损耗值越大越好，否则会使图像超亮或暗淡。
五、介入增益若不是0dB，显示不同内容的图像亮度就可能不同。
而当介入增益稳定度不足时，信号电平就会产生波动，导致显示的图像亮度明显变化。
