网络摄像机传输组网的解决方案大全.doc

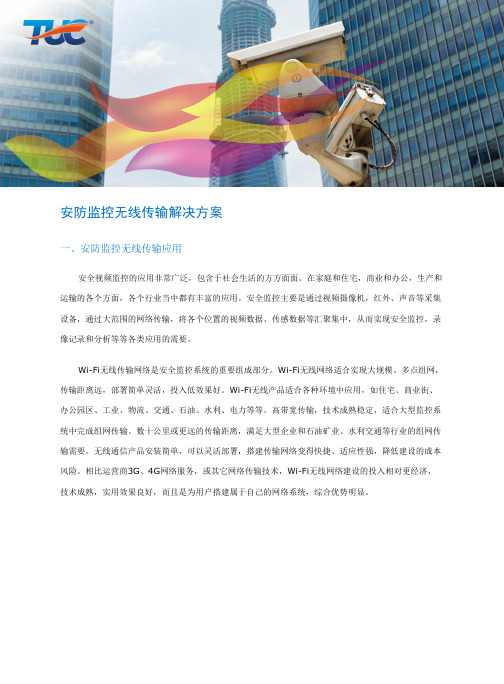

安防监控无线传输解决方案一、安防监控无线传输应用安全视频监控的应用非常广泛，包含于社会生活的方方面面。

在家庭和住宅，商业和办公，生产和运输的各个方面，各个行业当中都有丰富的应用。

安全监控主要是通过视频摄像机，红外、声音等采集设备，通过大范围的网络传输，将各个位置的视频数据、传感数据等汇聚集中，从而实现安全监控，录像记录和分析等等各类应用的需要。

Wi-Fi无线传输网络是安全监控系统的重要组成部分。

Wi-Fi无线网络适合实现大规模、多点组网，传输距离远，部署简单灵活，投入低效果好。

Wi-Fi无线产品适合各种环境中应用，如住宅、商业街、办公园区、工业、物流、交通、石油、水利、电力等等。

高带宽传输，技术成熟稳定，适合大型监控系统中完成组网传输。

数十公里或更远的传输距离，满足大型企业和石油矿业、水利交通等行业的组网传输需要。

无线通信产品安装简单，可以灵活部署，搭建传输网络变得快捷、适应性强，降低建设的成本风险。

相比运营商3G、4G网络服务，或其它网络传输技术，Wi-Fi无线网络建设的投入相对更经济，技术成熟，实用效果良好，而且是为用户搭建属于自己的网络系统，综合优势明显。

二、TUC无线产品优势●优秀的无线传输，高带宽、远距离组网●5GHz或4.9GHz~6GHz宽频段通信●基于TDD高效率传输协议，最佳优化链路吞吐量●运营商级/工业级产品稳定性●基于TDMA时分双工高效传输●中心无线网络管理系统●最高净吞吐量可达280Mbps，超高效率数据组网●最高输出功率达500mW，有效提升传输距离●最高接收灵敏度达-97dBm●PTMP/PTP无线组网模式●QoS 多媒体数据优化●易于安装，便捷的链路对通工具●符合IP-67标准，适应各类苛刻的运行环境●Web 中文/英文管理界面三、安防监控无线解决方案1. 相关无线网络产品2. 大范围无线监控组网石油、水利、交通、平安城市等大型监控系统中，要求传输网络能够大规模组网，需要高带宽、远距离、适合多点组网、功能完善的网桥产品或产品组合。

监控视频无线传输解决方案（5G频宽）XXXX科技有限公司20XX年目录一、名词解释 (3)二、项目需求 (5)三、建设目标 (5)四、设计标准 (6)4.1系统选型依据 (6)4.2系统选型设计技术要求 (7)五、产品选型 (7)5.1产品推荐 (7)5.2G HIN F公司介绍 (7)5.3G HIN F点到多点接入类产品 (7)六、方案说明 (10)6.1无线方案说明 (10)6.3无线频率规划 (11)6.4无线链路性能预算 (12)七、配置清单 (13)八、方案优势 (14)九、典型案例 (15)十、工程服务及质量保证体系 (16)十一、培训计划 (18)一、名词解释本方案设计中涉及到一些专用名词或缩写单词，为了便于理解特做相关说明如下：BST——高容量无线基站。

ST——高容量无线远端站。

WID ——高容量点对多点无线接入系统。

OFDM中文含义为正交频分复用，OFDM技术的应用已有近40年的历史，主要用于军用的无线高频通信系统。

这种技术是HPA联盟（HomePlug Powerline Alliance）工业规范的基础，它用一种不连续的多音调技术，将被称为载波的不同频率中的大量信号合并成单一的信号，从而完成信号传送。

由于这种技术具有在杂波干扰下传送信号的能力，因此常常会被利用在容易受外界干扰或者抵抗外界干扰能力较差的传输介质中。

OFDM被广泛应用于4G基站技术。

MIMO 2x2即射频多入多出技术，利用MIMO技术可以提高信道的容量，同时也可以提高信道的可靠性，降低误码率。

MIMO被广泛应用于无线技术。

天线分集技术天线分集是一种被用以恢复信号完整度的技术。

包括接收分集和发射分集，天线选择信号强的使用。

非视距部署非视距（NLOS）是相对于视距（LOS）而言的。

微波是无线网桥的空间传播媒介，传统无线网桥要求视距（LOS）传输，而GhinF无线产品具备一定的非视距（NLOS）功能，即可以实现在某些非视距的恶劣环境下的部署。

无线网络监控方案-无线组网方案1 前言及项目概要1.1 前言随着网络技术的发展，人们的信息通讯的要求也越来越高。

要求重新布设数据线缆，不仅增大施工难度，造成房屋及周边环境结构的破坏，而且也会浪费资金，特别是相对偏远的区域，如果布设数据线缆，将大大增加投入成本。

为了充分解决了这一问题，基于802.11、微波技术的无线传输网络得到的快速的发展和应用，它提供了一种基于标准的、能满足未来发展需求的信息高速公路通道。

无线传输作为有线传输的补充及延伸，其优势特点逐渐显现出来。

它既实现本地用户之间的数据交换和传输，也能使用户通过无线设备与外部数据网络相连接。

提供给用户多种业务的服务（INERTNET、VOIP、VOD等），该系统具有灵活性、开放性和扩展性，能够满足用户目前和将来的信息传输和交换的需要。

在本建议书中，我们将全面介绍Proxim系列产品支持远距离、高速率传输的产品，免去了有线/光纤安装费用和常规的每月费用，以低廉的价格提供载波级的通信性能。

1.2 项目名称xx小区无线监控1.3 系统需求实现监控中心与48个监控点的视频数据传输。

2 Proxim无线设备产品简介2.1 Proxim公司简介Proxim公司是Wi-Fi和无线宽带网络应用的全球无线网络设备领导厂商，与Intel及Microsoft公司共同成立了WiMAX（即下一代无线产品标准）论坛，也是Wi-Fi战略联盟的重要成员，在纳斯达克股票交易市场公开上市，股票代码为：PROX。

公司为移动企业、安全及监督、“最后一英里”接入、语音和数据骨干网传输、公共热点和城市地区网络等企业和服务供应商客户提供无线解决方案。

公司产品系列包括：获得多项大奖的ORINOCO W-LAN产品、Tsunami以太网桥、Lynx点对点数字无线电通讯设备。

Proxim是全球唯一一家能在大楼内以及在不同位置间提供整套无线局域网（LAN）和广域网（WAN）产品和安全连接网络的制造商。

视频监控组网方案1. 引言视频监控系统广泛应用于各种场所，如企业、学校、商铺等，用于实时监控和记录视频信息。

一个高效可靠的视频监控组网方案对于系统的性能和可扩展性非常重要。

本文将介绍一个可行的视频监控组网方案，通过采用合适的网络拓扑结构和设备配置，以及优化的安全策略，来满足不同场景中的视频监控需求。

2. 网络拓扑结构视频监控系统的网络拓扑结构需要考虑带宽、安全性和可管理性。

基于这些考虑，可以采用如下的网络拓扑结构：•核心交换机：一个高性能的核心交换机连接到所有子网，负责管理整个网络的通信和控制。

核心交换机应具备高带宽和可靠性，以支持大规模视频流的传输。

•分布交换机：多个分布交换机将不同的子网连接到核心交换机。

分布交换机提供转发和聚合的功能，并通过多个光纤链路与核心交换机相连。

•子网：每个子网包含一组监控设备，如摄像头、视频存储服务器等。

子网使用合适的网络设备和拓扑结构，以满足实时视频传输和存储的需求。

3. 设备配置为了保证视频监控系统的稳定性和可靠性，需要选择适合的设备进行配置。

•交换机：核心交换机和分布交换机应选择具备高性能、低延迟和可靠性的设备。

建议采用支持VLAN和QoS功能的交换机，以实现视频流的优先传输和分离。

•摄像头：选择高清晰度、具备低光照增强和远程调整功能的摄像头。

摄像头可以采用IP摄像头，便于网络连接和统一管理。

•视频存储服务器：选择可靠的视频存储服务器来记录和存储监控数据。

存储服务器应具备大容量存储和高写入性能，以应对大规模视频数据的存储需求。

4. 安全策略视频监控系统需要考虑数据和网络的安全性，以防止未授权访问和数据泄露。

•访问控制：使用强密码和身份验证机制来限制对监控系统的访问。

只有授权的用户才能查看和管理监控设备。

•数据加密：对视频数据进行加密传输，防止数据在传输过程中被窃取。

可以使用虚拟专用网络（VPN）来建立安全的远程连接。

•防火墙：在网络边界和子网之间配置防火墙，以监控和过滤网络流量。

楼内无线监控组网方案1. 简介楼内无线监控组网方案是一种利用无线网络技术实现楼内监控设备联网的解决方案。

通过将各个监控设备连接到无线网络，可以实现监控数据的实时传输、远程监控和管理。

本文档将详细介绍楼内无线监控组网的原理、硬件设备选型和网络配置。

2. 组网原理楼内无线监控组网方案的组网原理包括以下几个方面：2.1 无线网络架构楼内无线监控组网采用无线局域网（Wireless Local Area Network，简称WLAN）技术实现。

无线网络由一个或多个无线访问点（Access Point，简称 AP）组成，每个无线访问点充当设备连接Wi-Fi网络的接入点。

监控设备通过与无线访问点建立连接，实现无线网络的接入和数据传输。

2.2 设备连接方式监控设备可以通过有线或无线方式连接到无线网络。

有线连接方式需要使用无线转有线转换器，将监控设备的有线接口转换为无线信号。

无线连接方式则直接连接到无线网络，不需要额外的有线转换设备。

2.3 网络安全性为了确保无线网络的安全性，楼内无线监控组网方案采用以下网络安全措施：•为无线网络设置密码，只允许授权用户接入。

•使用无线隔离功能，防止未授权用户之间的通信。

3. 硬件设备选型在实施楼内无线监控组网方案之前，需要选择适合的硬件设备。

以下是硬件设备的选型建议：3.1 无线访问点选型选择支持802.11ac或更高版本的无线访问点，以获得更高的无线传输速率和更大的覆盖范围。

同时考虑无线访问点的安全性能和稳定性，选择有信誉和经验的厂商的产品。

3.2 监控设备选型根据具体的监控需求选择合适的监控设备，包括摄像头、传感器等。

考虑设备的图像分辨率、传输协议、存储能力等因素，并确保设备兼容无线网络。

3.3 有线转无线转换器选型（如有需要）如果需要使用有线转无线转换器连接有线监控设备到无线网络，选择支持合适无线网络协议的转换器，并确保转换器与监控设备兼容。

4. 网络配置楼内无线监控组网方案的网络配置包括以下几个步骤：4.1 配置无线访问点在无线访问点上设置无线网络名称（SSID）和密码，以及网络加密方式。

视频监控联网解决方案随着科技的进步和互联网的发展，视频监控系统也逐渐向着联网化发展。

传统的视频监控系统往往只能在现场进行监控，难以满足大范围、多点位的监控需求。

而视频监控联网则可以通过互联网将各个监控点连接起来，实现远程监控、数据共享和智能分析，为安全管理和应急响应提供更强大的支持。

一、网络传输方案1.有线传输：通过电缆或光纤将图像和数据传输到监控中心。

有线传输相对稳定可靠，适用于长距离传输和高质量图像传输，但布线较为复杂，需要考虑线缆的敷设和维护。

2.无线传输：通过无线网络将图像和数据传输到监控中心。

无线传输便捷灵活，适用于临时安装和场地复杂的监控点位，但相对有线传输来说，稳定性和传输速度稍低。

根据实际需求和场地条件，可以选择有线传输、无线传输或两者结合的方式。

二、监控设备选择选择合适的监控设备对于视频监控联网解决方案至关重要，包括摄像机、录像设备和网络设备等。

1.摄像机：选择高清晰度、低光照性能好、远程调节功能强等特点的摄像机。

根据实际需求，可以选择球形摄像机、固定式摄像机或全景摄像机等不同类型的摄像机。

2.录像设备：选择具备网络存储和管理功能的录像设备。

传统的录像机仅具备录像和回放功能，而网络录像机可以进行远程监控、远程访问和远程备份等操作。

同时，录像设备需要具备足够的存储容量和稳定性。

3.网络设备：选择适用于监控联网的网络设备，包括网络交换机、路由器和防火墙等。

网络设备需要具备高带宽、低延迟和可靠稳定等特点，以确保视频图像的实时传输和网络的安全性。

三、视频监控系统平台1.远程监控：通过互联网实现远程实时监控，能够随时随地查看监控图像和数据。

2.视频存储与管理：将监控图像和数据存储在中心服务器，并具备多种存储模式和存储周期设置。

同时，需要能够对存储数据进行快速和回放。

3.警报与报警：通过智能分析和图像识别技术，对异常情况进行监测和识别，并及时发出警报和报警。

4.数据共享与传输：可以将监控数据共享给相关部门，以便进行综合分析和决策。

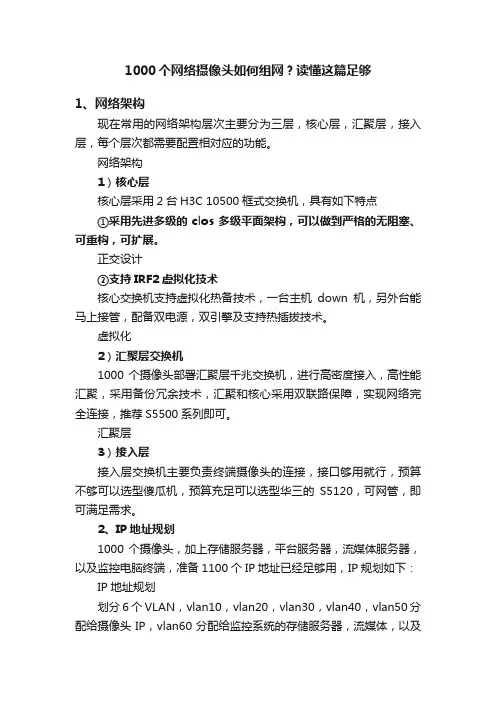

1000个网络摄像头如何组网？读懂这篇足够1、网络架构现在常用的网络架构层次主要分为三层，核心层，汇聚层，接入层，每个层次都需要配置相对应的功能。

网络架构1）核心层核心层采用2台H3C 10500框式交换机，具有如下特点①采用先进多级的clos多级平面架构，可以做到严格的无阻塞、可重构，可扩展。

正交设计②支持IRF2虚拟化技术核心交换机支持虚拟化热备技术，一台主机down机，另外台能马上接管，配备双电源，双引擎及支持热插拔技术。

虚拟化2）汇聚层交换机1000个摄像头部署汇聚层千兆交换机，进行高密度接入，高性能汇聚，采用备份冗余技术，汇聚和核心采用双联路保障，实现网络完全连接，推荐S5500系列即可。

汇聚层3）接入层接入层交换机主要负责终端摄像头的连接，接口够用就行，预算不够可以选型傻瓜机，预算充足可以选型华三的S5120，可网管，即可满足需求。

2、IP地址规划1000个摄像头，加上存储服务器，平台服务器，流媒体服务器，以及监控电脑终端，准备1100个IP地址已经足够用，IP规划如下：IP地址规划划分6个VLAN，vlan10，vlan20，vlan30，vlan40，vlan50分配给摄像头IP，vlan60分配给监控系统的存储服务器，流媒体，以及平台服务器等设备地址。

3、前端子系统前端子系统主要监控摄像头的选型，可以根据不同的场景需求，选择不同功能的IPC，比如低照度，人脸识别，车牌识别，人流量统计，行为分析，黑光，超宽动态，高空透雾，全彩摄像头等类型。

①广场/机场大场景下，可以选型鹰眼摄像头或者AR云镜摄像头，既能做到全景覆盖又能做到人物细节的追踪。

AR全景②特殊场景下的摄像头选型，比如在石化，能源等行业可以选型防爆摄像头，在海边可以选型防盐雾等类型的摄像头。

③室内靠近窗户的环境下，外面的光照强度大于室内的强度，可以选型宽动态或者具有背光补偿的摄像头。

4、存储设备对于1000个大型摄像头弱电项目，肯定需要采用CVR存储，视频中心存储，集成编码设备的管理，存储，转发功能为一体的视频专用存储技术，支持主流的raid0，raid1，raid3，raid5，raid6，raid10，raid50，VRaid，jbod，host-spare，支持机械硬盘和SSD 固态硬盘，具体计算存储容量和摄像头的码流相关。

PoE交换机百万高清监控传输解决方案目录PoE交换机百万高清监控传输 (1)解决方案 (1)目录 (1)一、POE目前发展形式 (2)二、PoE交换机在数字监控应用的优势 (2)三、POE交换机技术解析 (3)四、POE交换机组网方案 (4)4.1酒店行业百万高清数字监控POE组网方案 (4)4.2零售连锁店视频监控传输解决方案 (8)4.3银行视频监控改造传输解决方案 (11)4．4现代医院网络视频监控系统方案 (14)4.5 轨道交通视频监控传输解决方案 (22)4.6高速公路视频监控传输解决方案 (26)一、POE目前发展形式近几年，带POE接口的网络摄像机的应用在安防监控工程中不断加大，随着“智能、平安城市”建设的逐渐深入，网络摄像机在市场上的地位越来越高。

安防行业在应用网络摄像机的需求也越来越广，用户对工程的施工要求也来越高。

工程商在遇到的工程应用环境也越来越复杂，因此网络摄像机份额增大，用到PoE交换机的比例也会随之加大。

ONV 致力于普及PoE产品的应用，在大环境的一路攀升的情况下，顺势而为，飞速发展。

二、PoE交换机在数字监控应用的优势安防行业应用PoE组网主要有简化布线、节能灵活、安全方便等优势。

众所周知，一般的网络摄像机除了需要通过网线来传输视频信号外，还必须全天候为其提供足够的电力。

而在现实施工中，经常会出现因为无法提供稳定的电源，而不得不重新设计摄像头的安装地点的情况。

如此一来，重新设计安装地点额可能会导致出现监控死角，使监控失去意义。

因为PoE交换机的出现为其组网带来了春天。

1、灵活性，PoE只需要安装和支持一条电缆，简单而且节省空间，并且设备可随意移动;2、节约成本，视频监控摄像机等，都需要安装在难以部署AC电源的地方，PoE使其不再需要昂贵电源和安装电源所耗费的时间，节省了费用和时间;3、供电智能化，DC电源像数据传输一样，PoE可以通过使用简单网管协议(SNMP)来监督和控制设备;4、消除供电安全隐患，PoE供电端设备只会为需要供电的设备供电，只有连接了需要供电的设备，以太网电缆才会有电压存在，因而消除了线路上漏电的风险;5、集中供电优势，一个单一的UPS就可以提供相关所有设备在断电时的供电;6、设备兼容性优势，用户可以自动、安全地在网络上混用原有设备和PoE设备，这些设备能够与现有以太网电缆共存;7、使网络设备便于管理，当远端设备与网络相连后，能够远程控制、重配或重设;三、POE交换机技术解析在安防应用中，由于受工程应用影响，为扫除盲区，点数众多且又距离相差不远，为交叉或平行或对角的点在安防监控中随时可见，为此提供多点交入接品的PoE交换机是众归所望。

网络摄像机及无线传输常见问题解答无线微波网桥安装调试方法SD卡和文件系统匹配注意事项硬件恢复出厂设置的使用场景网络摄像机访问权限如何实现？安装客户端后运行报错怎么办？音频和反向音频知识如何设置PC访问0网段的设备？如何设置PC直连访问设备？云台是什么，可以实现哪些功能？致远诚远程多画面监控系统和统一客户端的应用场景视频服务器和登录服务器的区别为什么升级后通过浏览器访问摄像机出错为什么云台不能控制？IPC时间和标题格式如何设置IPC时钟的校准使用3G上网卡的注意事项存储空间的计算1080P和720P知多少？D1和CIF的分辨率工具栏的使用方法设备序列号（ID号）在哪里可以取得？优化使用客户端的几点概要在客户端中灵活使用鼠标可以实现哪些功能？如何创建录像策略？在客户端怎样进行录像？告警联动功能怎样使用？前端录像和本地录像的区别网页访问IPC看不到图像的解决办法使用3G产品图像不流畅如何改善？忘记IPC的IP地址怎么办?忘记IPC登录密码怎么办？如何恢复IPC至出厂配置如何通过端口映射远程网页访问摄像机客户端安装后快速看到视频的操作广域网成功访问设备的要点两种访问方式下设备的添加长时间运行网络摄像机时间不一致解决技巧UC配合网络摄像机（IPCAM/DVS）使用，局域网即插即用操作技巧UC统一客户端在相同配置的PC预览多画面时CPU占用高解决技巧无线微波网桥安装调试方法1）根据不同的应用环境选择好收发天线；2）近距离调试设置网桥。

将网桥分别有线接入局域网中，进行IP设置、接入模式（发送端为站模式，接收端为接入点模式）、SSID命名，然后断开一个，在无线情况下，两个网桥显示信号满格为连接成功。

将接入点的网桥―连接设置‖——―数据传输速率‖更改为6Mbps（最小值）为远距离调试备用；3）远距离调试网桥。

将网桥装上天线安置于安装位置，以太阳作为参照物调整水平角度，直到网桥信号强度灯至少亮一格；4）寻找信号最强点。
