1、如图1所示，一束光射到平面镜上发生光的反射，请画出入射光线AO的反射光线（要求画出法线）.3、如图3, A、B是两块互相垂直放置的平面镜，有一条光线按图中所示的方向射向A镜，请在图中完成光路图。
4、如下图A所示，一束光射向一块玻璃砖。
画出这束光进入玻璃和离开玻璃后的径迹（注意标出法线）。
6、如图6所示，光源S发出的一条光线射向水中，在水面发生折射后，经过P点。
请你在图中大致作出入射光线和折射光线。
7、如图（b）所示，请画出光从空气射入玻璃再从玻璃到空气的光路图.8、如图上面右图8所示，在练功房里，小红同学利用平面镜来帮助矫正舞蹈姿势。
画出她的脚上B点的光线经过平面镜后进入人眼A点的光路图。
9、如图下左图为一半球形玻璃砖，请画出光线从。
点（球心）射入玻璃砖到射出玻璃砖的完整光路图。
10、如图上右图所示，一直角三棱镜顶角为30°, 一束光垂直人8边入射，从AC边又射入空气中，请画出从AC边出射的光线。
11、竖直向下照射的太阳光经平面镜反射后，沿水平方向射 5 !L…入涵洞中，请在右图中画出平面镜的位置，并完成光路图。
12、下图中，两条光线是由同一点光源S发出经平面镜反射' 」后形成的，请完成光路图，并确定光源S的位置。
13、如图所示，点光源S发出的哪一条光线经平面镜反射后经过A点?20、如下图所示，MN为一平面镜，P为一不透光的障碍物，人眼在S处，试用作图法画出人通过平面镜能看到箱子左侧多大范围的地面。
要求画出所有必要光线的光路图，并在直线CD上用AB线段标出范围。
+ A777777777777777777777777^21、画出下列图中透镜的折射光线的方向。
RI・）「' w -・」—・」「・「'-•-H臼F夕地面C n图722、完成下列透镜的光路。
1、有一个瓶子装满油时，总质量是1.2kg,装满水时总质量是1.44kg,水的质量是1.2kg,求油的密度.2、甲物体的质量是乙物体的3倍，使甲、乙两个物体的体积之比3：2，求甲、乙两物体的密度之比．3、小瓶内盛满水后称得质量为210g，若在瓶内先放一个45g的金属块后，再装满水，称得的质量为251g，求金属块的密度．4、两种金属的密度分别为p、P，取质量相同的这两种金属做成合金，试证明该合金的密度为工?2 12p+ p（假设混合过程中体积不变）．5、有一件标称纯金的工艺品，其质量100g，体积为6cm3,请你用两种方法判断它是否由纯金（不含有其他常见金属）制成的？（p金=19.3x 103kg/m3）6、设有密度为p 1和p2的两种液体可以充分混合，且p1= 2p2，若取体积分别为匕和V2的这两种液体混1 34合，且V = 1 V，且混合后总体积不变.求证：混合后液体密度为3p或4p . i 2 2 2i 3 27、密度为0.8g/cm3的甲液体40cm3和密度为1.2g/cm3的乙液体20cm3混合，混合后的体积变为原来的90%, 求混合液的密度．8、如右图所示，一只容积为3x 10-4m3的瓶内盛有0.2kg的水，一只口渴的乌鸦每次将一块质量为0.01kg 的小石子投入瓶中,当乌鸦投了25块相同的小石子后,水面升到瓶口,求：（1）瓶内石声的总体积．（2）石块的密度．9、某冰块中有一小石块，冰和石块的总质量是55g,将它们放在盛有水的圆柱形容器中恰好悬浮于水中（如图21甲所示）。
9.“光的反射和折射综合”重难点突破及题型归类一、光的反射进阶题型1.看见物体的原理看见发光的物体，是因为物体发出的光直接射入了我们的眼睛。
看见不发光的物体，是因为物体反射的光进入了我们的眼睛。
注意：人眼不会发光，人眼看见物体，光线箭头射入人眼。
题型2.反射定律与探究实验一、反射定律1.入射角与反射角都是光线与法线的夹角如图所示，入射角为60°。
注意：∠AOP不是入射角，∠AON才是入射角！2.反射定律：反射角等于入射角。
（因果关系，先后顺序不能反）3.垂直入射：原路返回，反射角=入射角=0°二、探究光的反射定律实验1.实验装置①平面镜水平放置，纸木瓜要竖直放置在平面镜上，除了纸板和平面镜外，还需要的仪器是激光笔、直尺和笔、量角器。
②硬纸板的主要作用是显示光路，最好选择白色粗糙的硬纸板。
可以反射所有色光↲↳漫反射③从不同方向都可以看到纸板上入射光的径迹，这是因为光在纸板上发生了漫反射。
2.实验分析①要想探究两角关系：你需要多次改变入射角的大小，得到的结论是反射角等于入射角。
②多次测量的原因是：避免实验偶然性，寻找普遍规律（不能说减小误差）。
③将右侧纸板向前或向后转动，纸板上不能观察到反射光，说明：反射光线、法线和入射光线在同一平面内。
④将一束光贴着纸板沿BO射到0点，光沿着OA向射出，说明：光反射时，光路是可逆的。
⑤翻折纸板后，反射光线仍然存在，如果不允许折回纸板，该如何显示出此时的反射光?答：在空气中喷洒烟雾。
题型3.镜面反射与漫反射1.镜面反射：一束平行光照射到光滑的表面后，会被平行地反射出来、例如：玻被璃幕墙、黑板反光。
特点：要么闪耀，要么看不见。
2.漫反射：一平行光照射到粗糙的表面后，会被向着四面八方反射出来，例如：纸、衣服、电影幕布，黑板上的字。
特点：各个方向都能看到物体。
注意：二者都遭循光的反射定律。
3.经典题目：月下踩水问题不管人迎着月光走，还是背着月光走，地面都发生漫反射，亮度不变。
反射光路作图1．在图中，根据给出的入射光线AO画出反射光线OB，并标出反射角及其度数。
2．光与镜面成30°角射在平面镜上，如图所示，请画出反射光线并标出反射角的大小。
3．小明妈妈的钱包掉到了沙发下，没有手电筒，小明借助平面镜反射灯光找到了钱包。
右图中已标出了反射光线和入射光线，请你在图中画出平面镜，并保留作图痕迹。
4．如图所示，AO为入射光线，ON为法线。
请画出入射光线AO的反射光线。
5．请在图中画出光线AO经平面镜反射后光线。
6．根据光的反射定律，在题图中画出反射光线井标出反射角的度数．7．如图所示，S 为某发光点，SO 是它发出的其中一条光线．根据平面镜成像特点，画出入射光线SO 的反射光线。
8．自行车的“尾灯”是由许多很小的角反射器组成的角反射器其实就是两个相互垂直的平面镜，如图所示请在图上准确画出所给入射光线经两平面镜反射的反射光线.9．室内一盏电灯通过木板隔墙上的两个小洞，透出两条细小光束如图所示）。
请根据这两条光束的方向确定室内电灯的位置。
（保留作图痕迹）10．根据平面镜成像特点画出镜中的像（或镜前的物体）11．有一束光通过A 点射到镜面，反射后过B 点，请画出入射光线和反射光线S A ’B’AB12．如图所示，平面镜上方有一竖直挡板P，AB和CD是挡板左侧的发光点S经过平面镜反射后的两条反射光线，请在图上作出发光点S．（要求留下作图痕迹）13．完成丁图中的光路14．如图所示，水平方向的光线与镜面成45°角射在平面镜上，请在图中画出反射光线并标出反射角的大小．15．小明同学想将一束与水平面成300角的太阳光竖直射入深井内，如图所示，请你在图中画出反射光线并标出反射角度数。
16．光纤通信是现代通信的一种重要方式。
光纤的内壁具有使光发生反射的特性，使从一端射入的光能传播到光纤的另一端。
请在图13中作出光路图，表示光纤传输光信号的原理17．已知各图中入射光线和反射光线的方向,画出平面镜的位置。
《反射光路图》一、作图题1.图中S是一个点光源，S发出的哪一条入射光线经过镜面发射后通过点A，请作出这条入射光线．2.如图所示，由点光源S发出的一束光AB射到镜面MN上，CD是由S发出的另一束入射光的反射光，请在图中画出点光源S的位置。
3.如图所示，平面镜前有一点光源S发出的一束光线被平面镜反射后经过A点，请作出该光线的光路图。
4.如图所示，根据光的反射定律画出入射光线AO的反射光线OB，并标出反射角的度数．5.如图所示，学校楼梯拐角的墙上装有平面镜，既方便同学们整理仪容，晚上又能利用光的反射对楼道进行照明。
请在图中准确画出灯S发出的光经平面镜反射后到达A点的光路图。
6.根据光反射定律确定图中平面镜的位置．7.如图所示，入射光线AO照射到镜面上发生反射，OB为反射光线。
请根据光的反射定律，确定平面镜的位置。
8.如图所示，平面镜上方有一竖直挡板P，AB和CD是挡板左侧的发光点S经过平面镜反射后的两条反射光线，请完成光路图．9.如图所示，入射光线与镜面成30°，请按照要求作答：①画反射光线；②标出反射角。
10.画出图中人眼通过平面镜M看到桌底下球的光路。
11.如图，根据入射光线画出反射光线，并在图中标出入射角的度数．12.如图所示，考古人员需要对一口古井进行清理，为了解决照明问题，请你帮助他们利用一块平面镜将太阳光反射到井里，并能垂直照亮井底．（保留必要的作图痕迹）13.两平面镜相互垂直，入射光线如图所示，请依次画出经两个平面镜反射后的光线．14.如图所示为一辆轿车的俯视图，E点为司机眼睛的位置，司机通过左侧的后视镜AB（看做平面镜）中能看到车尾后部S点，请画出其光路图（保留作图痕迹）15.画出图中入射光线经平面镜反射后的光线，并标出反射角的大小．16.雨后晴朗的夜晚，为了不踩到地上的积水，人们根据生活经验判断：迎着月光走，地上发亮的是水。
请在示意图中作图以证明此判断。
17.如图，小明的足球滚到桌子下面去了，晚上，为了找到足球，小明用一面平面镜将灯光引到桌下，找到了足球；请在图中画出灯光经过镜面反射后照亮足球的光路图。

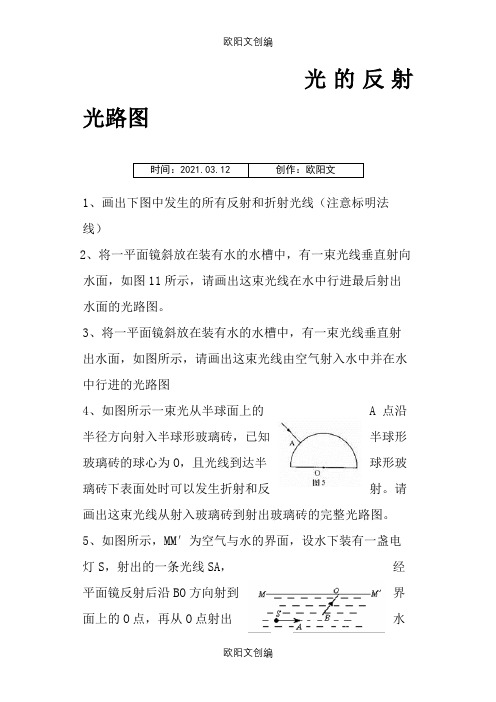

光的反射光路图
时间：2021.03.12 创作：欧阳文
1、画出下图中发生的所有反射和折射光线（注意标明法线）
2、将一平面镜斜放在装有水的水槽中，有一束光线垂直射向水面，如图11所示，请画出这束光线在水中行进最后射出水面的光路图。
3、将一平面镜斜放在装有水的水槽中，有一束光线垂直射出水面，如图所示，请画出这束光线由空气射入水中并在水中行进的光路图
4、如图所示一束光从半球面上的 A 点沿半径方向射入半球形玻璃砖，已知半球形玻璃砖的球心为O，且光线到达半球形玻璃砖下表面处时可以发生折射和反射。
请画出这束光线从射入玻璃砖到射出玻璃砖的完整光路图。
5、如图所示，MM′为空气与水的界面，设水下装有一盏电灯S，射出的一条光线SA，经平面镜反射后沿BO方向射到界面上的O点，再从O点射出水
面。
请你在图8中画出平面镜的准确位置和光线射出水面后在空气中传播的大致方向。
6、一条光线照射到水面发生反射和折射，这条光线经水面折射后的光线如图7所示。
请在图7中画出它的入射光线和反射光线的大致方向。
7、在图11中．入射光线AO与水面成50°角在水和空气的界面同时发生了反射和折射，请分别画出反射光线和折射光线（大概位置）并标出入射角和反射角的大小及折射角。
8、如图所示为一个等腰直角玻璃砖，一束光线从一个直角边AB垂直入射。
请你画出该光线从AB边折射进入玻璃砖，从斜边AC反射后从另一个直角边BC出射的光路图。
9．画出下列各图中光线经过玻璃砖的光路。
光的反射现象一、单选题1.下列现象属于光的反射的是（）A. 雨后的彩虹B. 树荫下的光斑 C. 池水看起来“浅” D. 树在水中的倒影2.下列几个光现象中，属于光的反射现象的是（）A.路灯下的“人影”B.大桥在水中的“倒影”C.海面上的“海市蜃楼”D.雨后的“彩虹”3.下列现象中，由光的反射形成的是（）A.小孔成像B.立竿见影C.海市蜃楼D.水中倒影4.下列现象中，由于光的反射而形成的是（）A. 水中“弯折”的筷子B.树荫下的圆形光斑C. 天空的彩虹 D. 倒映在水中的山5.如图所示，小易利用激光灯、可折转的光屏、平面镜等器材探究光的反射定律。
下列说法正确的是( )A.光屏能显示光路，是因为发生了镜面反射B.将左侧光屏向后折转，是为了探究“反射光线、入射光线与法线是否在同一平面内”C.验证“光路可逆”时必须用两个激光灯D.验证“反射角等于入射角”时，入射角不能为0°6.从物理学角度解释诗句，下列说法与物理知识相符的是（）A.“潭清疑水浅”实际上是一种光的反射现象B.“看山恰似走来迎”中描述的“山”在“走”，是以山为参照物C.“花气袭人知骤暧”说明温度越高分子的无规则运动越剧烈D.“臣心一片磁针石，不指南方不肯休”，诗中磁针指向南方的一端是磁针的N极7.如图所示的四种现象中，由于光的反射形成的是:（）A.小孔成像B.鸟巢倒影C.水面折枝D.故宫日晷8.如图描述的四个生活实例，属于光反射现象的是（）A.手影B.池水"变"浅C.叉鱼D.古书记载的"潜望镜"9.如图所示，下列现象中属于光的反射的是（）A.小孔成像B.彩虹的形成C.太阳灶聚光D.从岸上看鱼的位置变浅10.如图所示的光现象中，由于光的反射形成的是（）A.手在屏幕上形成的手影B.鸟巢在水中形成的倒影C.人透过水球成的像D.勺柄好像在水面处折断11.如图所示的四种现象，由于光的反射形成的是（）A.放大的“金鱼”B.墙上的手影C.斑马在水中的倒影D.雨后的彩虹12.下列现象中，仅由于光的反射而形成的是（）A.水中倒影B.雨后彩虹C.插在水中的铅笔“折断”了D.手影13.如图所示的四种现象中，属于光的反射现象的是（）A. 山在水中的倒影 B. 影子的形成C. 雨后的彩虹 D. 钢勺好像在水面处折断14.下列光现象与其成因对应正确的是（）A. 雨后彩虹一光的色散 B.鱼翔浅底一一光的直线传播C. 小孔成像一光的反射 D.镜花水月一光的折射15.如图所示的四种现象中，由光的反射形成的是（）A.透过树丛的光束B.雨后的彩虹C.水中的倒影D.海市蜃楼16.关于光现象的描述，下列说法不正确的是（）A.甲图：墙上出现手影——手挡住了光直线传播的路径B.乙图：从不同角度能看见光屏上的实像——光发生镜面反射C.丙图：平行光通过凹透镜后的现象——凹透镜对光有发散作用D.丁图：小明通过平面镜看到小猫，同时小猫通过平面镜也看到小明——反射时光路可逆17.下列由于光的直线传播形成的现象是（）A. 沙滩上出现的海市蜃楼 B. 水画上小树的倒影C. 雨后天空中出现的彩虹 D. 树荫下太阳的光斑18.如图所示的光现象中，与杯弓蛇影成像原理相同的是（）A.树荫下的光斑B.海市蜃楼C.路口反光镜D.雨后彩虹19.下列现象中，由光的反射形成的是（）A.树荫下的光斑B.月光下人在地面上的影子C.平静的河面映出桥的“倒影”D.注水后的游泳池看上去“变浅”20.用光的知识，下列解释正确的一项是A.岸边的树在水里的倒影，是由于光的折射形成的B.日食现象是由于光的直线传播形成的C.彩虹是由于光的反射形成的D.城市中的光污染是由于光发生了漫反射的缘故21.如图所示的光现象中，由于光的反射形成的是（）A.手影B.平面镜成像C.筷子变弯D.放大镜成像22.下图中与光的反射有关的是( )A.如图甲所示，透过树丛的光束B.如图乙所示，筷子好像在水面处折断了C.如图丙所示，雨后天晴，挂在天空的彩虹D.如图丁所示，把平面镜按一定规律排列，汇聚太阳光的塔式太阳能电站23.对一些实例和对应解释，下列说法中中正确的是( )A.看见水中的鱼儿---光的直线传播B.太阳下人影相随---光的反射C.近视眼镜的镜片----凸透镜D.用镜子增大空间感---平面镜成像24.小明在湖边散步时，看到水中的鱼在“白云”中穿梭，下列说法正确的（）A.小明看到水中的“白云”是光的反射形成的B.小明看到水中的鱼是光的直线传播形成的C.小明看到水中的鱼比实际鱼位置要深D.小明看到水中的鱼和“白云”都是光的折射形成的25.图为观察微小形变的装置。
专题02 利用光的反射定律作图命题依据：光的反射定律内容反射光线、入射光线和法线在同一平面内；反射光线和入射光线分居法线两侧；反射角等于入射角。
光路是可逆的。
由此可见，对于反射光路图中，有三个要素即入射光线、反射光线、反射面（或法线）。
在这三个要素中只要知道任意两个就可做出第三个。
题型分类：利用光的反射定律作图考法（1）根据要求作出入射光线（或反射光线）；（2）根据光的反射定律以及入射角大小，标出反射角大小；（3）根据给定的入射光线和反射光线，作出法线；（4）根据给定的入射光线和反射光线，画出反射面；（5）根据光的反射定律找发光点（物体点）或像点。
由此可见，（1）（3）（4）为画线类；（2）为找角类，一般和画线类综合在一起；（5）为找点（成像）类。
利用光的反射定律作图注意事项（1）注意“箭头”方向；（2）法线一定要画成“虚线”；（3）一般涉及角度的作图题，要标出入射角、反射角的大小；（4）注意反射面的正面和反面；（5）反射面和法线间要有垂直符号“┐”。
1．反射定律画线类作图①已知入射光线、反射面（平面镜）画反射光线解题技巧：找入射点，过此点做反射面（镜面）的垂线，即法线。
方法步骤：●画出法线。
先找入射光线与反射面的交点（入射点），过入射点作垂直于反射面的直线即法线；●量出（算出）入射角大小；●画出反射光线。
根据反射角与入射角相等，作出反射光线（标箭头）。
将法线作为角的一边，以入射点作为角的顶点，在图中作一角等于入射角的线，该线就是反射光线，注意光线方向。
图2-1例题1（中考题型）如图2-1所示，入射光线与镜面成30°角，请画出反射光线并标出反射角及度数。
图2-2【解题思路】根据反射定律进行分析。
首先找到入射点做出法线，再从题图中可以知道入射光线与镜面的夹角是30°，所以入射角为90°－30°=60°。
根据反射角等于入射角，反射光线与镜面的夹角也为30°，在法线右侧做出反射光线，如图2-3所示。
作光的反射的光路图一、作图题1.（1）光与平面镜成30°角射在平面镜上，如图1所示，请根据光的反射定律画出它的反射光线，并标明反射角的大小．（2）画出图2物体AB在平面镜M中所成的像．2.在图中画出反射光线OB的入射光线OA。
3.（1）根据光的反射规律作出反射光线OB 的入射光线AO；（2）根据平面镜成像特点作出光源AB 在平面镜中的像；（3）完成凹透镜的光路作图；1（4）完成凸透镜的光路作图。
4.如图，实线左侧为空气，右侧为玻璃，AO为入射光线，O点为入射点，画出反射光线、折射光线和法线。
5.如图所示，一束光从半球面上的A点沿半径方向射入半球形玻璃，已知半球形玻璃的球心为O，请画出这束光线在半球形玻璃左侧平面发生的折射、反射光路图．6.如图所示，水平地面MN上有一光源S．在光源右侧放置一个不透明的物体A．地面上方有一与地面平行的平面镜PQ，试标出物体A右侧地面被光源S照亮的范围O1O2 ，并画出光路图．7.如图所示光与平面镜成30°角射在平面镜上，如图19所示，请根据光的反射定律画出它的反射光线，并标明反射角的大小。
8.如图甲所示, 一束光线从空气斜射到水面发生反射和折射, 请在甲图中作出反射光线，标明反射角的度数，并画出折射光线的大致方向；根据平面镜成像的特点，画出乙图中物体AB在平面镜中所成的像A ，B ，。
29.如图所示，护林员利用一块平面镜使此时的太阳光水平射向山洞中P点，请你通过作图标出平面镜的位置，并标出反射角的度数．10.如图，MN是平面镜，请根据光的反射规律和平面镜成像特点画出入射光线经过A点，反射光线经过B点的光路图（要求标出入射点O的位置，并保留作图痕迹）11.图中S 为镜前一发光点，发出的光经镜面反射后有一条经过A 点，试画出这条光线。
12.（1）在左图中作出反射光线，并标出反射角的度数；（2）在右图中画出物体AB通过平面镜所成的像。
13.请根据如图中的入射光线，画出反射光线，并标出反射角的大小。
作光的反射的光路图一、作图题1.（1）光与平面镜成30°角射在平面镜上，如图1所示，请根据光的反射定律画出它的反射光线，并标明反射角的大小．（2）画出图2物体AB在平面镜M中所成的像．2.在图中画出反射光线OB的入射光线OA。
3.（1）根据光的反射规律作出反射光线 OB 的入射光线 AO；（2）根据平面镜成像特点作出光源 AB 在平面镜中的像；（3）完成凹透镜的光路作图；（4）完成凸透镜的光路作图。
4.如图，实线左侧为空气，右侧为玻璃，AO为入射光线，O点为入射点，画出反射光线、折射光线和法线。
5.如图所示，一束光从半球面上的A点沿半径方向射入半球形玻璃，已知半球形玻璃的球心为O，请画出这束光线在半球形玻璃左侧平面发生的折射、反射光路图．6.如图所示，水平地面MN上有一光源S．在光源右侧放置一个不透明的物体A．地面上方有一与地面平行的平面镜PQ，试标出物体A右侧地面被光源S照亮的范围O1O2，并画出光路图．7.如图所示光与平面镜成30°角射在平面镜上，如图19所示，请根据光的反射定律画出它的反射光线，并标明反射角的大小。
8.如图甲所示, 一束光线从空气斜射到水面发生反射和折射, 请在甲图中作出反射光线，标明反射角的度数，并画出折射光线的大致方向；根据平面镜成像的特点，画出乙图中物体AB在平面镜中所成的像A，B，。
9.如图所示，护林员利用一块平面镜使此时的太阳光水平射向山洞中P点，请你通过作图标出平面镜的位置，并标出反射角的度数．10.如图，MN是平面镜，请根据光的反射规律和平面镜成像特点画出入射光线经过A点，反射光线经过B 点的光路图（要求标出入射点O的位置，并保留作图痕迹）11.图中 S 为镜前一发光点，发出的光经镜面反射后有一条经过 A 点，试画出这条光线。
12.（1）在左图中作出反射光线，并标出反射角的度数；（2）在右图中画出物体AB通过平面镜所成的像。
13.请根据如图中的入射光线，画出反射光线，并标出反射角的大小。
14.如图所示，AO为入射光线，OB为反射光线，请在图上画出平面镜位置。
15.如图所示，一束光射到两个相互垂直的平面镜上，请画出经两个平面镜反射的光路图．16.请画出下图的反射光线，并标出反射角大小.17.如图所示，入射光线AO与水面成40°角斜射向水面．请作出反射光线，并大致作出折射光线．18.如图所示，光从水中斜射入空气，请准确作出反射光线的方向、大致作出折射光线的方向．19.作图（1）如题图1所示，轻质杠杆OA可绕O点转动，请在图中画出杠杆OA的动力臂L．（2）如题图2所示，光线经过平面镜反射后射向凹透镜，请画出射向平面镜的入射光线和经过凹透镜后的折射光线，并在图中标出入射角的度数．（3）如题图3所示，①请将图中“光控开关”、“声控开关”和灯泡用笔画线代替导线完成楼道灯自动控制电路，要求在光线较暗且有声音时才亮；②安装一个不受开关控制的三孔插座．20.如图所示，从S点发出的一条光线，经平面镜反射后，其反射光线恰好通过P点．请你作出这条入射光线并完成光路图．21.根据要求作图：根据图中入射光线画出反射光线。
22.按要求作图．⑴如图甲所示，一束光射到平面镜上，请作出它的反射光线．⑵如图乙所示，小华用绳拉着箱子行走，请画出绳对箱子拉力F的示意图．23.如图所示，画出入射光线AO的反射光线和折射光线。
24.在图中，画出入射光线AO的反射光线，并标明反射角和它的大小。
25.如图所示，一束光从空气射向水面，已知入射光线AO，画出其折射光线和反射光线26.如图所示，一束光线与水平方向成60°角，请你放置一块平面镜使它的传播方向变为水平向右，画出平面镜的位置，并标出反射角的度数。
答案解析部分一、作图题1.【答案】（1）解：如图所示：（2）解：如图所示：【解析】【解答】（1）首先做出法线，根据反射角等于入射角画出反射光线；由于入射光线与镜面的夹角是30°，所以入射角为90°-30°=60°．根据反射角等于入射角做出反射光线。
反射角也为60°。
如图所示：：（2）分别作出物体AB端点A、B关于平面镜的对称点A′、B′，用虚线连接A′、B′即为AB在平面镜中的像。
如图所示：；【分析】（1）已知入射光线求反射光线时，先找出入射光线与反射面的交点（入射点)，过入射点作垂直于界面的直线——法线，将法线作为角的一边，以入射点作为角的顶点，在图中作一角等于入射角的线，该线就是反射光线，并注明光线方向。
（2）物体在平面镜中成的像与物体之间相对于镜面总是对称的。
2.【答案】解：如图所示：【解析】【解答】根据反射光线与入射光线、法线在同一平面上，反射光线与入射光线分居法线两侧，反射角等于入射角，画出入射光线的位置，并标上箭头，如图所示：。
故答案为：。
【分析】光的反射定律：反射光线与入射光线、法线在同一平面上，反射光线与入射光线分居法线两侧，反射角等于入射角。
3.【答案】（1）解：如图所示：（2）解：如图所示：（3）解：如图所示：（4）解：如图所示：【解析】【解答】（1）图中已知的是反射角，我们要画入射角，入射角是入射光线与法线的夹角且入射光线与反射光线与法线对称，反射角等于入射角，所以入射角也是30度，入射角箭头朝下。
（2）要画AB 关于平面镜所成的虚像，我们先分别找点A和点B关于平面镜的对称点A’和B’，再连接对称点就可以了。
注意：连接是时候要要用虚线，因为平面镜所成的是虚像。
（3）此镜为凹透镜，平行于主光轴的光入射时，折射光线的反向延长线经过凹透镜的虚焦点，所以我们要连接凹透镜的焦点和入射点，将光线折射出去。
注意：凹透镜的虚焦点和入射点之间连线是虚线，因为实际是没有光线的。
（4）此镜为凸透镜，经过凸透镜焦点的光，其折射光线都是平行于主光轴的。
所以折射光线平行于主光轴射出去，我们是经过入射点将折射光线平行射出去。
【分析】（1）根据光的反射定律：入射光线和反射光线位于法线的两侧，且反射角等于入射角，入射光线与反射光线关于法线对称。
（2）平面镜成像特点是：正立、等大的虚像，物体上的任意一点都是关于平面镜成轴对称的。
（3）凹透镜对光线具有发散作用，凹透镜成像规律是：平行于主光轴的光入射时，折射光线的反向延长线经过凹透镜的虚焦点，射向焦点的光线会平行射出，射向凹透镜光心的光线不改变传播方向，直接射出。
（4）凸透镜对光线有会聚作用，凸透镜成像规律是，平行于主光轴的光入射时，折射光线经过凸透镜另一侧的焦点，从焦点发出的光折射光线要平行射出，射向凸透镜光心的光线不改变传播方向，直接射出。
4.【答案】解:如图所示:【解析】【解答】光由玻璃射入空气中时，折射角大于入射角，折射光线偏离法线；光在反射时，遵守光的反射定律，反射角等于入射角，如上图所示。
【分析】根据入射光线，结合反射规律和折射规律画出对应的反射光线和折射光线。
5.【答案】解:如图所示:【解析】【解答】过球心的光线不发生折射，过O点垂直于半球形玻璃左侧平面作出法线，然后根据反射角等于入射角，在玻璃内画出反射光线，根据光线在光从玻璃中斜射入空气时，折射角大于入射角画出折射光线．如上图所示。
【分析】光从一种介质进入另一种介质中时，垂直入射时，传播方向不变，斜射时，光线会偏折。
6.【答案】解:如图所示:【解析】【解答】（1）先根据平面镜成像时像与物关于平面镜对称，作出点光源S的像点S′，连接S′与物体的右上点并延长交地面于点O1；（2）连接S与物体的左上点并延长交平面镜于点D，连接S′D并延长交地面于点O2，则O1O2区域为不透明物体右侧能被S照亮的范围，其中SC、SD为入射光线，CO1、DO2为反射光线，如图所示：【分析】利用平面镜成像的特点画出光源的像，利用光的反射规律画出反射光线，从而确定通过反射能照亮的范围。
7.【答案】解：如图所示：【解析】【解答】先过反射点垂直反射面作出法线，得出入射角90°-30°=60°，所以反射角也为60°；再在法线的另一侧根据反射角等于入射角作出反射光线，标出反射角，如图所示。
【分析】作图方法：先找出入射光线与反射面的交点（入射点)，过入射点作垂直于界面的直线——法线，将法线作为角的一边，以入射点作为角的顶点，在图中作一角等于入射角的线，该线就是反射光线，并注明光线方向。
8.【答案】解:如图所示:【解析】【解答】（1）首先过入射点作垂直于界面的法线，入射光线与水面的夹角为30°，所以入射角为60°，根据反射定律，反射角等于入射角，所以反射角也为60°，据此画出反射光线；根据折射定律，光由空气斜射入水中时，折射角小于入射角，据此画出折射光线，如图：;（2）根据平面镜的成像特征，分别作出物体的A、B两点关于平面镜的对称点A′、B′，用虚线连接A′、B′即为AB在平面镜中的像．如图：【分析】反射光线和入射光线位于法线两侧，反射角等于入射角，折射光线位于水中时，折射角小于入射角，平面镜成的像和物体关于平面镜对称。
9.【答案】解:如图所示:【解析】【解答】光的反射定律的内容是：反射光线、入射光线和法线在同一平面内，反射光线和入射光线位于法线的两侧，反射角等于入射角。
答案如图所示。
【分析】结合题意利用光的反射定律作图即可.10.【答案】解：如图所示：【解析】【解答】作出A点关于平面镜的对称点,即为像点A′,连接A′B交平面镜于点O,则O为反射点(入射点)，沿OB画出反射光线，连接AO画出入射光线，如图所示：【分析】根据平面镜成像的特点：物体在平面镜中成的像是虚像 , 像与物体大小相等 , 像与物体的连线垂直于平面镜 , 像与物体到平面镜的距离相等。
