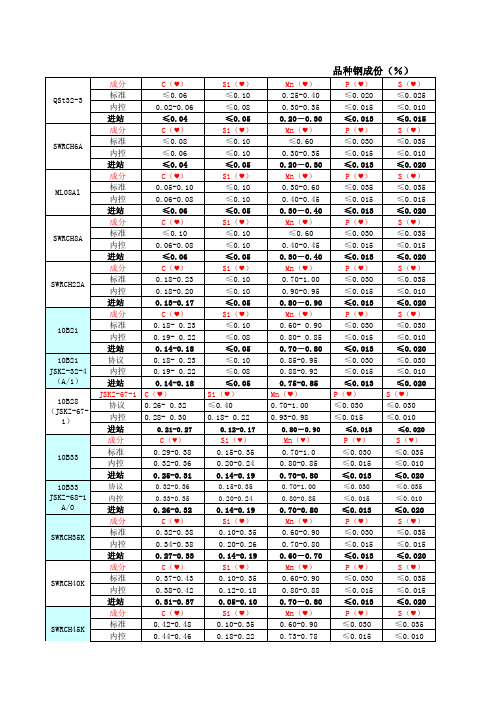

各钢种成分表

常⽤钢材的型号、化学成分、⽤途及性能轴承钢1. 概述轴承钢是主要⽤来制造滚动轴承的零件。

如滚珠、滚柱和轴承套圈等。

它们在⼯作时承受着⾼的集中交变载荷，由于滚珠与轴承套圈之间的接触⾯积⼩，在⾼速转动的同时还有滑动，会产⽣很⼤的摩擦。

因此滚动轴承钢应具有⾼的硬度、耐磨性和疲劳强度，对钢的⾦相组织、化学成分要求是⼗分严格的，否则会显著缩短轴承的使⽤寿命。

⼀般滚动轴承钢的含碳量较⾼，在0.95～1.1%范围内，并加⼊某些合⾦元素，如铬、锰等。

多以球化退⽕交货，在使⽤前需进⾏淬⽕(约840℃)和低温回⽕(150℃)。

(1)⽣产制造⽅法：对轴承钢的冶炼质量要求很⾼，需要严格控制硫、磷和⾮⾦属夹杂物的含量和分布，因为⾮⾦属夹杂物的含量和分布对轴承钢的寿命影响很⼤。

夹杂物量愈⾼，寿命就越短。

为了改善冶炼质量，近来已采⽤电炉冶炼并经电渣重熔，亦可采⽤真空冶炼，真空⾃耗精炼等新⼯艺来提⾼轴承钢的质量。

(2)⽤途：除做滚珠、轴承套圈等外，有时也⽤来制造⼯具，如冲模、量具、丝锥等。

2. 主要⽣产⼚及输往国家、地区我国⼤连钢⼚、⼤冶钢⼚是⽣产轴承钢的主要产地。

⽬前主要输往⾹港和东南亚地区。

3. 进⼝主要⽣产国家我国主要从⽇本、德国进⼝轴承钢。

4. 种类我国⽬前已⽣产⾼碳铬不锈轴承钢，主要钢号有9CR18；渗碳轴承钢，主要钢号有G20CrMo；铬轴承钢，主要钢号有GCr15。

5. 规格和外观质量规格主要有圆钢、扁钢、钢丝等。

钢材表⾯应加⼯良好。

不得有裂纹、折叠、结疤和夹杂。

冷拉钢表⾯还应光滑、⼲净、⽆氧化⽪。

6. 化学成分国标、冶标、⽇本标准中主要钢号的化学成分见表6—7—24。

表6-7-24 有关标准中主要钢号的化学成分指标注：上述钢号Cu%均⼩于0.25。

7. 物理性能轴承钢的物理性能主要以检查显微组织、脱碳层、⾮⾦属夹杂物、低倍组织为主。

⼀般情况下均以热轧退⽕、冷拉退⽕交货。

交货状态应在合同中注明。

钢材的低倍组织必须⽆缩孔、⽪下⽓泡、⽩点及显微孔隙。

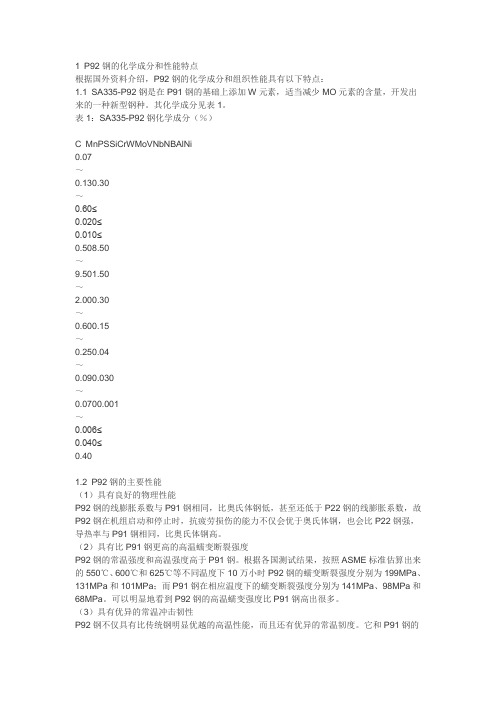

1 P92钢的化学成分和性能特点根据国外资料介绍，P92钢的化学成分和组织性能具有以下特点：1.1 SA335-P92钢是在P91钢的基础上添加W元素，适当减少MO元素的含量，开发出来的一种新型钢种。

其化学成分见表1。

表1：SA335-P92钢化学成分（％）C MnPSSiCrWMoVNbNBAlNi0.07～0.130.30～0.60≤0.020≤0.010≤0.508.50～9.501.50～2.000.30～0.600.15～0.250.04～0.090.030～0.0700.001～0.006≤0.040≤0.401.2 P92钢的主要性能（1）具有良好的物理性能P92钢的线膨胀系数与P91钢相同，比奥氏体钢低，甚至还低于P22钢的线膨胀系数，故P92钢在机组启动和停止时，抗疲劳损伤的能力不仅会优于奥氏体钢，也会比P22钢强，导热率与P91钢相同，比奥氏体钢高。

（2）具有比P91钢更高的高温蠕变断裂强度P92钢的常温强度和高温强度高于P91钢。

根据各国测试结果，按照ASME标准估算出来的550℃、600℃和625℃等不同温度下10万小时P92钢的蠕变断裂强度分别为199MPa、131MPa和101MPa；而P91钢在相应温度下的蠕变断裂强度分别为141MPa、98MPa和68MPa。

可以明显地看到P92钢的高温蠕变强度比P91钢高出很多。

（3）具有优异的常温冲击韧性P92钢不仅具有比传统钢明显优越的高温性能，而且还有优异的常温韧度。

它和P91钢的情况大致相同。

（4）具有优良的抗氧化性能P92钢的抗烟灰氧化和抗水蒸气氧化的性能与P91钢大致相同。

经测试，P92钢与P91钢在600℃、700℃下3000小时的水蒸气氧化皮厚度大致相同。

2 P92钢的焊接性分析2.1 焊接裂纹敏感性比传统的铁素体耐热钢低从斜Y拘束试验测试图中，可以看出P92钢只需预热到100℃，P91钢需要预热到180℃裂纹率为零，而P22钢需预热到300℃才能达到。

钢的主要成分化学式
钢的主要成分是铁，化学式为 Fe。

此外，钢还含有碳、硅、锰、磷、硫等元素。

其中，碳是钢中最重要的合金元素，含碳量决定了钢的硬度、强度和韧性等性能。

钢的主要成分化学式如下：
铁 (Fe)： 98.5% 以上
碳 (C)： 0.05% - 2.0%
硅 (Si)： 0.1% - 1.0%
锰 (Mn)： 0.3% - 1.5%
磷 (P)： < 0.05%
硫 (S)： < 0.05%
钢中的碳含量分为以下几个等级：
低碳钢：含碳量 < 0.25%
中碳钢：含碳量 0.25% - 0.60%
高碳钢：含碳量 > 0.60%
钢中的其他元素含量也会影响钢的性能。

例如，硅可以提高钢的强度和硬度，锰可以提高钢的强度和韧性，磷和硫会降低钢的质量。

钢的化学成分可以通过各种方法进行分析，包括光谱分析、化学分析和力学性能测试等。

10、号20号、35号、45号、A3钢性能对比10号钢牌号：10钢●10号钢管化学成份：碳C ：0.07~0.14"硅Si：0.17～0.37锰Mn：0.35～0.65硫S ：≤0.04磷P ：≤0.35铬Cr：≤0.15镍Ni：≤0.25铜Cu：≤0.25●10号钢管力学性能：抗拉强度σb (MPa)：≥410(42) ；屈服强度σs (MPa)：≥245(25)伸长率δ5 (％)：≥25断面收缩率ψ(％)：≥5，硬度：未热处理,≤156HB，试样尺寸：试样尺寸25mm●10号钢管热处理规范及金相组织：热处理规范：正火,910℃,空冷。

金相组织：铁素体+珠光体。

●10号钢管交货状态：以不热处理或热处理（退火、正火或高温回火）状态交货。

要求热处理状态交货的应在合同中注明，未注明者按不热处理交货。

李光涛优质碳素结构钢（GB/T699-1999）10号钢管中除含有碳（C）元素和为脱氧而含有一定量硅（Si）（一般不超过0.40%）、锰（Mn）（一般不超过0.80%，较高可到1.20%）合金元素外，不含其他合金元素（残余元素除外）。

此类钢必须同时保证化学成分和力学性能。

其硫（S）、磷（P）杂质元素含量一般控制在0.035%以下。

若控制在0.030%以下者叫高级优质钢，其牌号后面应加“A”，例如20A；若P控制在0.025%以下、S控制在0.020%以下时，称特级优质钢，其牌号后面应加“E”以示区别。

对于由原料带入钢中的其他残余合金元素，如铬（Cr）、镍（Ni）、铜（Cu）等的含量一般控制在Cr≤0.25%、Ni≤0.30%、Cu≤0.25%。

有的牌号锰（Mn）含量达到1.40%，称为锰钢。

10号钢管重量计算公式:[(外径-壁厚)*壁厚]*0.02466=kg/米(每米的重量)20号钢【牌号】20【化学成分】C：0.17%～0.23%Si：0.17%～0.37%Mn：0.35%～0.65%Cr≤0.25%Ni≤0.3%Cu≤0.25%【力学性能】试样毛坯尺寸25mm推荐热处理正火910℃??抗拉强度σb≥410MPa屈服强度σs≥245MPa断后伸长率δ5≥25%断面收缩率ψ()≥55%钢材交货状态硬度HBS10/3000，未热处理钢≤156【主要特征】强度硬度稍高于15F，15钢，塑性焊接性都好，热轧或正火后韧性好。
