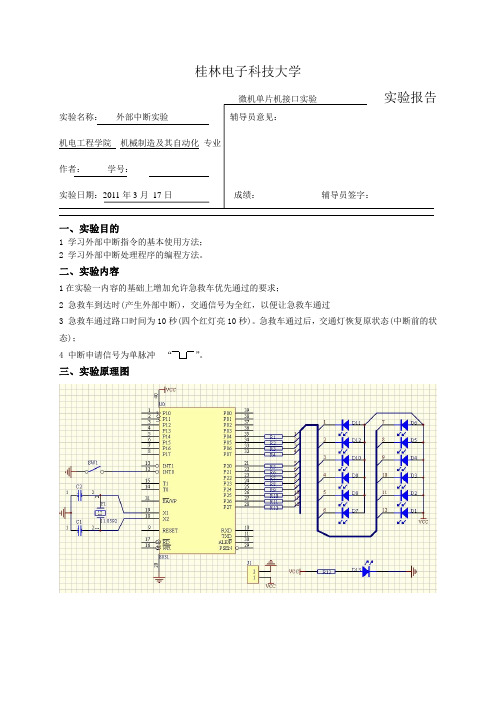

实验2-1 外部中断

桂林电子科技大学一、实验目的1 学习外部中断指令的基本使用方法；2 学习外部中断处理程序的编程方法。

二、实验内容1在实验一内容的基础上增加允许急救车优先通过的要求；2 急救车到达时(产生外部中断)，交通信号为全红，以便让急救车通过3 急救车通过路口时间为10秒(四个红灯亮10秒)。

急救车通过后，交通灯恢复原状态(中断前的状态)；4 中断申请信号为单脉冲“”。

三、实验原理图四、实验程序框五、实验步骤1、检查试验仪，确认相应单片机放置位置，确认无误后将试验仪的USB 数据线连接电脑；2、打开单片机电源开关，运行MEFlash 软件，确认电脑与试验仪连接成功；3、将A T89S52的P0和P2口用短接线LED 灯的端口相连；4、运行KC 编辑软件，调整好程序，并生成相应的.HEX 文件；5、使用MEFlash 软件，将生成的.HEX 文件烧录到单片机中，运行成功；6、测试中断是否运行正常，进行调试，确保程序正常运行。

六、实验程序清单#include<reg51.h>//*******延时1ms 秒********void delay(unsigned int i){unsigned int j;while(i--)交通灯程序的流程图{//对于11.0592M晶振延时越是1msfor(j=0;j<125;j++){{;}}}}//*****延时结束*******// k 代表黄灯闪烁的次数void blink(unsigned int k){for(;k>0;k--) //黄灯闪烁5次{P2=0xF0;delay(300);P2=0xFF;delay(300);}}//******主函数******//******主函数******void main(){P0=0x0F; //初始状态东西南北红灯全亮P2=0xFF;delay(2000) ;EA=1; //开启中断IT0=0 ;EX0=1;//D27到D24分别代表东西南北绿灯//D07到D04分别代表东西南北红灯// D23到D20四灯代表黄灯while(1){P0=0xCF; //南北红灯亮P2=0x3F; //东西绿灯亮delay(2000) ;P2=0xFF; //东西绿灯灭，黄灯闪烁5次blink(5);P0=0x3F; //东西红灯亮P2=0xCF; //南北绿灯亮delay(2000) ;P0=0x3F; //东西红灯亮，黄灯闪烁5次blink(5);}}void int0(void)interrupt 0{unsigned int Temp0;unsigned int Temp2;EA=0;Temp0=P0; //储存初始端口状态Temp2=P2;P0=0x0F; //东西红灯亮P2=0xFF; //南北绿灯亮delay(2000) ;P0=Temp0; //返回中断前端口状态P2=Temp2;EA=1;}七、实验分析该实验主要是检查外部中断的用法及其注意的事项(比如中断时要保护现场和恢复现场)。

一、实验目的1、掌握中断系统外部中断源的使用方法。

2、掌握延时程序的编程及使用方法。

3、掌握Proteus软件与Keil软件的使用方法。

4、掌握单片机系统的硬件和软件设计方法。

二、设计要求1、用Proteus软件画出电路原理图，在单片机的P1.0口线上接按键K0 ，作为外部中断源0使用，用于开启波形，在单片机的 P1.1口线上接按键K1，作为外部中断源1使用，用于关闭波形。

2、在单片机的P1.2口线上产生周期50mS的连续方波，在P1.2口线上接示波器观察波形。

三、电路原理图六、实验总结通过本实验能够准确安排各种类型的中断服务程序入口，中断源提出中断申请后，却执行到相应的中断服务程序。

弄清楚了中断服务程序与子程序的共同点和不同点。

七、思考题1、在P1.2口线上产生周期为100mS，占空比为2：5的连续矩形波，要求只采用按键K0来控制其开启和关闭。

答：程序见程序清单。

四、实验程序流程框图和程序清单。

1、在单片机的P1.2口线上产生周期50mS的连续方波。

P1.0口线上接按键K0 ，作为外部中断源0使用，用于开启波形， P1.1口线上接按键K1，作为外部中断源1使用，用于关闭波形。

汇编程序：ORG 0000H START: LJMP MAINORG 0003HLJMP EXT0ORG 000BHLJMP TTCOORG 0013HLJMP EXT1ORG 0100HMAIN: MOV TMOD, #01HMOV TCON, #01HMOV IE, #87HMOV TH0, #9EHMOV TL0, #58HSETB PX1HERE: LJMP HEREEXT0: SETB TR0RETIEXT1: CLR TR0RETITTCO: CPL P1.2MOV TH0, #9EHMOV TL0, #58HRETIENDC语言程序：#include<reg51.h>sbit P12=P1^2;main(){TMOD=0X01;EA=1;EX0=1;EX1=1;ET0=1;PX1=1;TCON=0X01;TH0=0X9E;TL0=0X58;while(1);}void EXT0() interrupt 0{ TR0=1;}void EXT1() interrupt 2{ TR0=0;}void TTC0() interrupt 1{ P12=!P12; TH0=0X9E;TL0=0X58;}2、在P1.2口线上产生周期为100mS，占空比为2：5的连续矩形波，要求只采用按键K0来控制其开启和关闭。

外部中断实验报告外部中断实验报告引言：外部中断是计算机系统中的一种重要机制，它可以响应外部事件并中断正在执行的程序。

本实验旨在通过设计和实现一个外部中断的示例，加深对外部中断的理解和应用。

实验目的：1. 理解外部中断的概念和原理；2. 掌握外部中断的编程方法；3. 设计和实现一个基于外部中断的应用。

实验设备和材料：1. 一台支持外部中断的计算机；2. 开发板或模块，用于外部中断的触发。

实验过程：1. 硬件连接：将开发板或模块与计算机连接，并确保连接正确和稳定。

2. 编写中断处理函数：在编程环境中，编写一个中断处理函数，用于处理外部中断触发时的操作。

可以根据实际需求，设计适当的处理逻辑。

3. 配置中断触发条件：根据实验要求，配置外部中断触发的条件。

可以通过设置开关、按键或其他外部信号来触发中断。

4. 编写主程序：编写一个主程序，用于初始化外部中断和执行其他操作。

在主程序中，需要配置外部中断的相关寄存器和中断向量表。

5. 运行实验：将程序下载到计算机中，并运行实验。

通过触发外部中断条件，观察中断处理函数的执行情况。

实验结果与分析：在实验中，我们成功实现了一个基于外部中断的应用。

当外部中断触发条件满足时，中断处理函数被调用，并执行相应的操作。

通过实验观察和分析，我们可以得出以下结论：1. 外部中断可以在计算机系统中实现对外部事件的及时响应，提高系统的实时性和可靠性。

2. 外部中断的触发条件可以灵活配置，可以通过外部设备或信号的变化来触发中断。

3. 中断处理函数的执行时间相对较短，可以在不影响主程序正常运行的情况下完成相应的操作。

4. 外部中断的应用范围广泛，可以用于实现各种实时控制、通信和交互功能。

实验总结：通过本次实验，我们深入了解了外部中断的原理和应用，并成功设计和实现了一个基于外部中断的应用。

外部中断作为计算机系统中的重要机制，具有重要的意义和应用价值。

在今后的学习和实践中，我们应进一步探索和应用外部中断，为计算机系统的性能和功能提供更多的可能性。

一、实验目的1. 理解外部中断的概念和作用。

2. 掌握外部中断的编程方法。

3. 熟悉中断处理程序的设计和调试。

二、实验原理外部中断是指由外部设备或信号产生的中断，用于处理与CPU无关的事件。

在微机系统中，外部中断通常用于处理输入/输出设备的中断请求。

外部中断分为可屏蔽中断和不可屏蔽中断两种类型。

三、实验环境1. 开发平台：Keil uVision 52. 微控制器：STM32F103C8T63. 外部设备：按钮、LED灯4. 连接方式：通过GPIO引脚连接四、实验步骤1. 设计外部中断电路（1）将按钮连接到STM32F103C8T6的GPIO引脚，例如PA0引脚。

（2）将LED灯连接到STM32F103C8T6的另一个GPIO引脚，例如PB0引脚。

2. 编写外部中断初始化程序（1）在Keil uVision 5中创建一个新项目，并添加STM32F103C8T6的起始代码。

（2）在主函数中编写初始化程序，包括以下步骤：a. 配置PA0引脚为输入模式，设置为浮空输入。

b. 配置PB0引脚为输出模式，用于控制LED灯。

c. 使能中断，设置中断优先级。

d. 配置NVIC（嵌套向量中断控制器）以允许外部中断。

3. 编写外部中断处理程序（1）在项目中添加一个新的C文件，用于编写外部中断处理程序。

（2）编写外部中断处理函数，当按钮按下时，触发中断，控制LED灯闪烁。

a. 初始化外部中断处理函数，设置中断优先级和中断触发方式。

b. 在外部中断处理函数中，编写LED灯控制代码，实现LED灯闪烁。

4. 编译并下载程序（1）编译项目，生成.hex文件。

（2）将.hex文件下载到STM32F103C8T6开发板上。

5. 测试实验结果（1）将按钮按下，观察LED灯是否闪烁。

（2）松开按钮，LED灯停止闪烁。

五、实验结果与分析1. 实验结果实验过程中，当按钮按下时，LED灯闪烁；松开按钮后，LED灯停止闪烁。

实验结果表明，外部中断能够正确地处理外部设备的中断请求，并控制LED灯的亮灭。

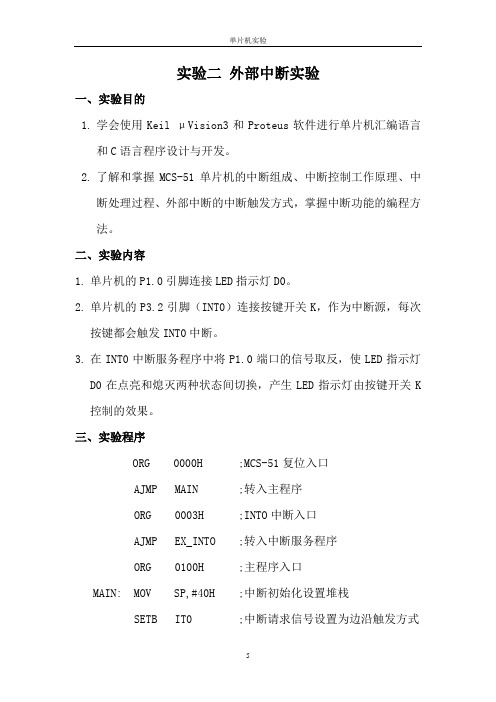

实验二外部中断实验一、实验目的1.学会使用Keil μVision3和Proteus软件进行单片机汇编语言和C语言程序设计与开发。
