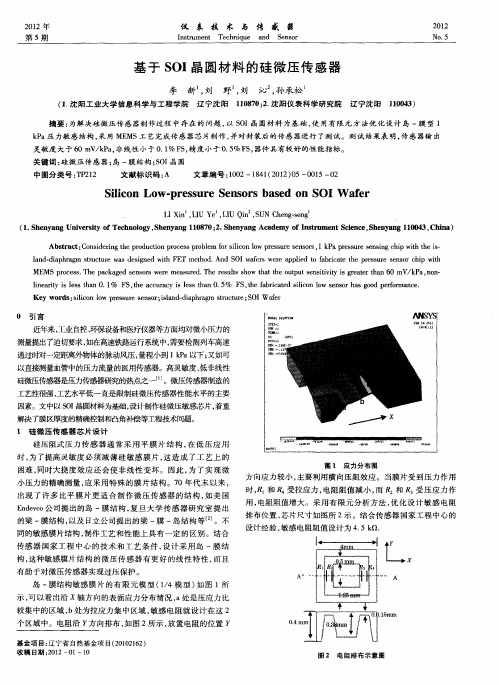

SOI压力传感器的灵敏度优化设计

压力传感器的设计与优化压力传感器作为一种测量仪器，在很多工业和科学领域被广泛应用。

在汽车工业、电子工业、建筑工程、天文观测和医疗领域，都使用了压力传感器。

为了获得高质量的测试和准确的数据测量，需要对压力传感器进行设计和优化。

那么，什么是压力传感器？如何进行设计和优化？以下内容将对此进行详细讲解。

一、压力传感器的基本工作原理压力传感器是一种被动式传感器，用于找到或测量压力。

它是一个机电装置，通过将变量压力转换为电子信号来确保输入参数的准确测量。

压力传感器的基本工作原理可以分为两种类型：接触式压力传感器和非接触式压力传感器。

对于接触式压力传感器，它们通过握住加压部分的固定物体并测量其形变来测量压力。

一般来说，它们有凸出的压力点并通过测量该点的形变来测量压力。

这种类型的压力传感器主要应用于工业或建筑应用中。

对于非接触式压力传感器，它们会测量物体表面上的压强分布。

通常，这些传感器会通过将测量基准与物体表面相隔一定距离来实现。

这种类型的传感器主要应用于医疗和汽车工业等领域。

二、压力传感器的设计和优化设计和优化压力传感器的过程涉及到多个方面，例如选材、电路设计和数据记录等。

在行业中使用的传感器通常有不同颜色编码，以表明它们的规格和测量范围。

例如，白色方式传感器是用于小范围内压力测量的，而红色型式传感器则适合高压力和高温环境中的尖端应用。

1. 选材对于压力传感器，材料的选择对传感器的性能和适用条件非常重要。

传感器的材料必须能够承受操作条件中的压力和温度差异。

同时，材料还必须能够提供准确的信号，并保障传感器的长期可靠性。

常见的用于制造压力传感器的材料包括硅、玻璃、银和其他几种优质合金。

2. 电路设计电路设计是设计和优化压力传感器的另一个重点。

在安装和使用传感器时，需要根据操作情况选择特定的电路。

例如，一些应用需要放大信号，而另一些则需要对其进行降噪。

为了提供准确的数据记录，电路中必须包含高质量的电源和信号放大器等组件。

MEMS传感器设计中的精度校准优化方法MEMS传感器设计中的精度校准优化方法是实现传感器精准测量的关键步骤。

MEMS传感器是一种基于微机电系统技术的微型传感器，广泛应用于手机、汽车、医疗等领域。

然而，由于制造过程中存在一些不可避免的误差和漂移，传感器的精度需要进行校准和优化，以确保测量结果的准确性和稳定性。

一种常用的精度校准方法是零点校准和增益校准。

零点校准用于校准传感器输出的零偏误差，即在没有输入信号时传感器输出的值与零点之间的偏差；增益校准则用于调节传感器的灵敏度，以消除传感器输出信号的比例误差。

在进行零点和增益校准时，通常会使用标准校准装置或参考传感器进行比较，通过调节传感器的偏置电压或放大倍数来实现校准。

另一种常见的精度校准方法是温度补偿。

由于传感器的工作环境和温度会对传感器的性能产生影响，因此需要对传感器的输出信号进行温度补偿，以消除温度引起的误差。

温度补偿通常通过在传感器周围安装温度传感器，并根据温度传感器的输出值来调整传感器的输出信号，以确保传感器在不同温度下的测量结果准确可靠。

除了以上两种方法外，还有一些其他的传感器精度校准优化方法，如使用优化算法进行参数拟合、采用自适应滤波算法消除噪声、利用机器学习技术实现在线校准等。

这些方法都可以帮助提高传感器的测量精度和稳定性，满足不同应用场景的需求。

总的来说，MEMS传感器设计中的精度校准优化方法是确保传感器性能和测量准确性的关键步骤。

通过采用适当的校准方法和技术手段，可以有效提高传感器的精度和稳定性，为各种应用场景提供可靠的测量数据支持。

在实际应用中，需要根据具体情况选择合适的校准方法，并不断优化和改进，以满足不断变化的需求和挑战。

通过不断探索和创新，MEMS传感器的精度校准优化方法将不断进步，为传感器技术的发展做出贡献。

压力传感器准确度优化分析与改进策略在现代社会中，压力传感器广泛应用于各个领域中，如工业自动化、医疗设备和智能手机等。

然而，由于各种因素的影响，压力传感器的准确度可能存在一定的问题。

因此，本文将对压力传感器准确度的优化分析与改进策略进行研究和探讨。

首先，我们需要了解压力传感器的工作原理和影响准确度的因素。

压力传感器通常由感应元件和信号处理电路组成。

感应元件通过测量压力产生相应的电信号，在信号处理电路的帮助下将其转换为数字信号。

然而，压力传感器的准确度可能受到以下几个方面的影响：1. 温度影响：温度变化会对各个部件产生影响，从而导致传感器的准确度下降。

因此，压力传感器的温度补偿技术至关重要。

2. 环境影响：压力传感器所处的环境条件也会对其准确度产生影响。

例如，湿度、振动和电磁干扰等都可能导致测量结果的偏差。

3. 制造偏差：在压力传感器的制造过程中，由于制造工艺和设备的差异，可能会导致传感器的制造偏差。

因此，在生产过程中需要采取相应的措施来减小这种偏差。

基于以上的分析，下面将提出一些压力传感器准确度优化的改进策略：1. 温度补偿技术：采用温度传感器配合温度补偿电路，可以实时监测环境的温度变化，并将补偿因素纳入测量结果的计算，从而提高传感器的准确度。

2. 环境隔离设计：在传感器设计中，引入隔离层和屏蔽层等措施，可以降低环境因素对传感器准确度的干扰。

例如，采用金属外壳进行屏蔽、引入振动吸收材料等。

3. 精确校准方法：在生产过程中，采用精确的校准方法以及严格的质量控制措施，可以减小制造偏差，提高传感器的准确度。

4. 数据处理算法改进：在信号处理电路中，采用高精度的数据采集技术和灵活的数据处理算法，可以减小测量误差，提高传感器的准确度。

5. 质量监控与追踪：建立完善的质量监控体系，对传感器的制造过程进行全面监控与追踪，及时纠正存在的问题，确保传感器的准确度符合要求。

综上所述，压力传感器的准确度优化是一个综合性的问题，涉及到传感器的设计、制造和信号处理等方面。

SOI硅压阻式压力传感器一、项目概述硅压阻式压力传感器在民用及国防中得到了广泛的应用，国内已有专门从事压力传感器生产的企业，创造出了突出的业绩。

在传感器的性能及价格方面，目前国内能够生产的压力传感器主要属低端和中端产品，生产数量很多，经济效益不明显。

经过近十年的研究，现已突破了高端产品的技术瓶颈，研制出了高性能的压力传感器。

该传感器采用压阻式工作原理，用SOI材料制作压力敏感元件，采用半导体平面工艺制作芯片，然后对敏感元件进行微加工技术与封装，制作出压力传感器。

该传感器具有高精度、高稳定、耐高温、耐恶劣等特点，产品性能及可靠性均可达到了国外同类产品水平。

二、应用范围（1）在汽车领域，该传感器技术可直接用于生产汽车进气歧管压力传感器，替代进口压力传感器芯片；还可用做汽车ESP系统及刹车系统的油压传感器，解决目前普遍采用充油压力芯体在动态油压作用下引线断裂问题；（2）在气象领域，该传感器可直接由于探空仪中，用于测量大气高度，提高探测精度；（3）在工业领域，该传感器可用于OEM充油压力传感器的生产，替代现有的压力传感器封装芯，使传感器的稳定性及可靠性得到明显提升；（4）在石油测井方面，可以替代现有的进口高温压力传感器，满足井下高温、高精度、耐腐蚀的要求。

三、技术优势SOI硅压阻式压力传感器的敏感元件采用介质隔离，没有PN结，克服了PN 结随着温度升高，漏电流增大，性能变差甚至失效的问题，具有突出的耐高温能力和稳定性。

通过多年的研究，现已掌握了高精度、高稳定、耐高温的压力敏感元件设计与制作关键技术，形成了一套完整的加工工艺；在传感器的封装上，取得了重大突破，解决了10MPa一下的绝压、表压传感器的隔离封装问题，实现了无油介质隔离封装，这种封装方式可以解决压力传感器的低成本、高性能要求，同时能够满足频繁脉动压力变化的长期测量需要，制作的传感器能够满足汽车刹车系统和ESP系统的高可靠要求。

根据工业领域的高精度、高可靠、低漂移的要求，在芯片设计、芯片封装结构设计、芯片与传感器基座的封装工艺上都进行了专门研究，研制的压力传感器芯体能够满足目前国内工业用压力变送器充油芯体的制作要求，性能能够得到明显改善。

基于MEMS工艺的SOI高温压力传感器设计李丹丹;梁庭;李赛男;姚宗;熊继军【摘要】利用MEMS(微机电系统)工艺中的扩散,刻蚀,氧化,金属溅射等工艺制备出SOI高温压力敏感芯片,并通过静电键合工艺在SOI芯片背面和玻璃间形成真空参考腔,最后通过引线键合工艺完成敏感芯片与外部设备的电气连接.对封装的敏感芯片进行高温下的加压测试,高温压力测试结果表明,在21℃(常温)至300℃的温度范围内,传感器敏感芯片可在压力量程内正常工作,传感器敏感芯片的线性度从0.9 985下降为0.9 865,控制在较小的范围内.高温压力下的性能测试结果表明,该压力传感器可用于300℃恶劣环境下的压力测量,其高温下的稳定性能为压阻式高温压力芯片的研制提供了参考.%By using the process ofdiffusion,etching,oxidation,sputtering in MEMS(micro electro mechanical sys-tem)process,the SOI high temperature pressure sensor chip is prepared,and the vacuum chamber is formed be-tween the back of sensor chip with the glass through the electrostatic bonding process,finally the sensor chip and the peripheral equipment is connected through the wire bonding process. Test the packaged sensor chip under high temperature with high pressure,the test results shows that in the temperature range 21℃(at room temperature)to 300℃,the sensor chip can work normally in the pressure scale,the linearity of the sensor chip is decreased from 0.9 985 to 0.9 865,controlled in a small range. The performance test results under high temperature pressure shows that the pressure sensor can be used for pressure measurement in 300℃harsh environment,the stable performanceunder high temperature has provided reference for the development of piezoresistive pressure chip.【期刊名称】《传感技术学报》【年(卷),期】2015(028)009【总页数】6页(P1315-1320)【关键词】高温压力传感器;压阻;敏感薄膜;SOI(绝缘体上硅);MEMS(微机电系统)【作者】李丹丹;梁庭;李赛男;姚宗;熊继军【作者单位】中北大学电子测试技术重点实验室,太原030051;中北大学仪器科学与动态测试教育部重点实验室,太原030051;中北大学电子测试技术重点实验室,太原030051;中北大学仪器科学与动态测试教育部重点实验室,太原030051;中北大学电子测试技术重点实验室,太原030051;中北大学仪器科学与动态测试教育部重点实验室,太原030051;中北大学电子测试技术重点实验室,太原030051;中北大学仪器科学与动态测试教育部重点实验室,太原030051;中北大学电子测试技术重点实验室,太原030051;中北大学仪器科学与动态测试教育部重点实验室,太原030051【正文语种】中文【中图分类】TN305.1EEACC:7110；7230 doi:10.3969/j.issn.1004-1699.2015.09.009高温MEMS敏感器件由于可靠性高，在军事上广泛被采用［1］。

全面感知 Comprehensive Perception0 引 言采用硅压阻敏感芯体制作的传感器具有较高的精度和较好的长期稳定性，被广泛运用于压力传感器中。

我们在使用普通硅压阻压力传感器测量发动机仪器舱内气体压力和头罩气体压力的过程中，出现了压力传感器输出信号跳变的异常现象。

本文针对这种异常现象，对硅压阻敏感芯体的工作原理、充油工艺过程进行了分析试验，发现普通敏感芯体出现信号跳变的原因是芯体在振动和低气压复合环境下，内部硅油发生了空化现象，若采用高真空敏感芯体替代普通敏感芯体，则可以杜绝芯体内部硅油空化现象的发生，从而解决压力传感器输出信号跳变的异常现象[1-3]。

1 原因分析1.1 硅压阻敏感芯体的工作原理硅压阻敏感芯体的实物及结构如图1所示。

硅压阻敏感芯体主要由压力膜片、硅油、硅杯、壳体等组成。

膜片用于感受外界压力，将压力传递到硅油，再由硅油传递到硅杯，硅杯在压力的作用下产生微变形，从而使硅杯上电桥各桥臂的电阻阻值发生变化，再通过电路检测这一变化，输出一个对应这一压力的标准测量信号，从而完成压力测量[4-5]。

图1 敏感芯体实物及结构示意图1.2 敏感芯体输出信号跳变的机理敏感芯体输出信号跳变是由于发生了空化现象，与敏感芯体充硅油工艺过程有关。

1.2.1 空化现象及空泡机理空化现象是指当液体介质遭到连续性破坏时，会导致压力降低，当液体内某点压力降低到临界压力以下时，液体发生气化，逐渐汇聚为小气泡，尔后在液体内部或液体与固体的交界面上汇合形成较大的蒸汽与气体的空腔，成为空泡。

液体中存在的气核（微小气泡）和压力降低是空化现象发生的两个必要条件。

查阅资料表明，易于发生空化现象的典型情况之一为壁面振动产生的加在平均压力场上的震荡压力场，在负震荡时可能出现空泡。

1.2.2 敏感芯体充硅油工艺过程压力敏感芯体充硅油过程如下。

（1）将需要充硅油的工件放入托盘，注油孔应尽量垂直向上，关闭钟罩。

（2）启动设备，打开机械泵1，再缓慢打开预处理室真空阀开始抽真空操作；打开机械泵2，再打开旁路阀开始对充油室进行预抽真空操作，打开真空计，待真空度达到（5.0～9.0）×10-1时关闭旁路阀，打开前级阀与分子泵，对充油室进行抽高真空操作，5～10 min 后再对油处理室及充油室进行加热。

SOI宽温区微型智能压力传感器的设计与实现高峰;赵建立;李静文【摘要】该文首先介绍了SOI压阻式压力传感器的基本原理;其次,通过敏感芯片制备工艺、芯体的封装工艺、智能化温度补偿技术等方面的研究,设计了基于MEMS 的SOI宽温区微型智能压力传感器的工艺技术;第三,详细介绍南京盛业达公司研制SOI宽温区微型智能压力传感器的结构和性能.结果表明,该产品具有宽温度工作范围、精度高、稳定性好、结构紧凑、外形美观等优良特性.【期刊名称】《自动化与仪表》【年(卷),期】2016(031)012【总页数】5页(P18-22)【关键词】硅氧化物绝缘体;宽温区;压力传感器;工艺研究;结构性能【作者】高峰;赵建立;李静文【作者单位】南京盛业达电子有限公司,南京211161;南京盛业达电子有限公司,南京211161;南京盛业达电子有限公司,南京211161【正文语种】中文【中图分类】TP212微电子机械系统MEMS（micro electro mechanical system）技术属于跨学科高新技术研究领域，在微电子制造工艺基础上，硅微结构的MEMS加工工艺吸收融合其他加工工艺，实现各种微机械结构，应用MEMS技术研制新型的硅氧化物绝缘体SOI（silicon on insulator）压力传感器。

SOI宽温区压力传感器作为微电子系统的重要产品之一，在工业生产、航空航天有着广泛的应用前景[1-3]。

SOI宽温区微型智能压力传感器利用SOI材料硅氧化物隔离的材料特性，实现了硅基压力敏感电阻与基片衬底之间的纯物理隔离，解决了常规PN结隔离的硅基压力传感器在宽温区范围内（-55℃～+150℃）的两端极限温度下漏电流增加导致敏感元器件性能劣化，或由于环境干扰、电磁辐射等环境影响造成的传感器精度、稳定性降低或失效影响传感器性能的关键问题，使其具有高精度、宽温区、抗辐射、微型化、稳定性好、无体硅闩效等特性，在工业过程控制、航空航天、物联网等领域具有广泛应用[4-6]。

压力传感器的优化设计及其应用压力传感器是一种能够检测压力变化并将其转换为电信号输出的设备，常见于各个领域，例如航空航天、工业生产、医疗设备、及智能家居等。

在不同领域下要求的压力传感器的精度和灵敏度也不一样，因此对于传感器的优化设计至关重要，本文将从以下几个方面来探讨:一、压力传感器的种类及特点压力传感器一般分为压阻式、电容式和电子式三大类。

其中压阻式压力传感器其测量原理是通过压力传感器内部电阻的变化来确定被测量压力的大小，而电容式压力传感器的测量原理则是根据被测压力的程度影响传感器内部的电容值，并输出对应的电信号。

而电子式压力传感器则是通过微机芯片和压电传感器组成的信号处理电路来实现对压力变化的检测和输出。

二、压力传感器的优化设计在传感器的优化设计中，对于传感器应该符合的物理量和性能指标有很高的要求。

举个例子，对于机械压力传感器应该满足反应时间短、测量范围广、稳定性高，而对于电子式压力传感器则应该精度高、电流小、体积小。

1.机械结构的设计机械结构设计是指采用合适的材料和工艺制作压力传感器，保证其结构的稳定性和制作工艺的可靠性。

对于机械式压力传感器, 设计上应该减小质量和成本同时增加其传感器的工作频率和灵敏度以提高其自然频率，同时适当减小其惯性，这样就可以达到提高其响应速度的目的。

在实际应用中还应考虑电路板和传感器的稳定性，增加防水、防干扰等功能。

2.指标要求的转化在压力传感器的优化设计中，需要将实际应用中要求的指标转化为设计指标，进行由着手制定需求明确，分析被测量对象，设置合适的标准及相应的测试方法，从而确保传感器的性能和可靠性。

3.信号调理的设计信号调理是指从传感器的检测输出信号中提取出有用的信息并对其进行处理，从而得到符合我们要求的信号。

对于传感器检测到的电信号弱，需要对其进行放大和抗干扰处理。

同时对于电路板设计上应考虑稳定性，防干扰等问题。

三、压力传感器的应用压力传感器在各个领域有着广泛的应用，以下几个领域各举一个例子：1.航空航天领域压力传感器在航空航天中有着广泛的应用，例如在发动机中的燃油喷射、燃烧稳定性、飞机气动力学性能、及空气动力学试验等方面都需要利用压力传感器来进行监控和测量。

索力测试压力传感器法的选用原则全文共四篇示例，供读者参考第一篇示例：索力测试压力传感器是用来测量物体受力状况的一种重要工具，广泛应用于各种实验室和工业领域。

在选用索力测试压力传感器时，需要考虑多种因素，以确保传感器的准确性和稳定性。

下面将就索力测试压力传感器法的选用原则进行详细介绍。

选择合适的测量范围是选用索力测试压力传感器的第一步。

传感器的测量范围应该能够覆盖实际测试中出现的最大和最小力值，以确保传感器在应力较大或较小时都能够正常工作。

如果测量范围选择不当，就会导致传感器在测量超出范围的力时失真或损坏，影响测试结果的准确性。

传感器的灵敏度也是选用的重要考虑因素之一。

传感器的灵敏度反映了它对力的响应能力，灵敏度高的传感器可以更精确地测量力的变化。

在实际应用中，通常需要根据实验需求选择合适的灵敏度，以确保测试结果的准确和可靠。

灵敏度还会影响传感器的分辨率，灵敏度高的传感器通常具有更高的分辨率，能够更详细地显示力的变化。

传感器的稳定性也是选用的关键考虑因素之一。

传感器在长时间使用过程中需要保持稳定的性能，否则就会导致测试结果的误差。

在选用索力测试压力传感器时，需要选择具有良好稳定性的产品，避免频繁的校准和调整，以确保测试结果的准确性和可靠性。

传感器的响应时间和重复性也需要考虑。

传感器的响应时间越短，能够更准确地捕捉力的变化，尤其对于快速变化的力来说，响应时间的快慢会直接影响测试结果的准确性。

传感器的重复性也很重要，重复性差的传感器会导致测试结果的波动，降低数据的可靠性。

传感器的环境适应性也是选用的重要因素之一。

在一些特殊环境下，如高温、低温、高湿等条件下进行测试时，传感器需要具有良好的环境适应性，能够正常工作并保持准确性。

在选用索力测试压力传感器时，需要考虑所处环境的特点，选择能够适应环境要求的产品。

选用索力测试压力传感器需要考虑多种因素，包括测量范围、灵敏度、稳定性、响应时间、重复性和环境适应性等。
