两种右位心心电图的分析

心电图基础知识与诊断书写一、正常心电图1、正常心电图必须保证心电图的图面及各项参数都属正常范围内，如参数有偏差应纠正。

2、正常心电图电轴掌握在-30 度~90度范围内。

3、窦性心律P-P间期互差<=160ms时应直接诊断为正常心电图。

当P-P间期互差>=160ms，<=200ms时（1）无须与其他窦性心律失常相鉴别时，在诊断窦性心律不齐时请加诊断“心电图属正常范围内”。

（2）如需与其他窦性或房性心律失常相鉴别时，直接诊断窦性心律不齐。

二、电轴偏移：1、电轴左偏：-30°~-90°：I 导联主波向上，III 导联主波向下，II 导联R/S<1。

2、电轴右偏：90°~180°：I 导联主波向下，III导联主波向上。

3、电轴极度右偏：180°~270°（-90°~ -180°）：I，III导联主波均向下。

（SISIISIII 现象：I,II,III导联均呈R/S<1）。

4、六个肢体导联均呈R/S＝1，则其QRS 额面电轴为0°。

三、心脏转位：1、注意胸前电极安放位置的准确性。

2、逆钟向转位：V1导联R/S>1，或V1R/S<1，但V2导联R/S>1；如V1导联R/S<1，V2导联R/S=1时，不要下此诊断。

3、顺钟向转位：参考导联为V5。

当V5 或V6 导联R/S<1，V1呈QS 或rS时再作诊断。

四、低电压：1、肢体导联低电压：所有肢体导联电压均<5mm.，只要有1个导联的电压达到5mm 就不作此诊断。

2、胸导联低电压：胸前导联电压<8mm。

如果V1-V4 导联电压正常，仅V5-V6导联电压低于8mm，应作左胸导联低电压诊断，以提醒临床可能出现的左胸腔或胸壁病变。

3、全导联低电压：符合上述两条标准。

五、短P-R间期：1、只要有1个导联的P-R间期达到120ms 就不下此诊断2、P-R间期<120ms，QRS异常，应分别诊断。

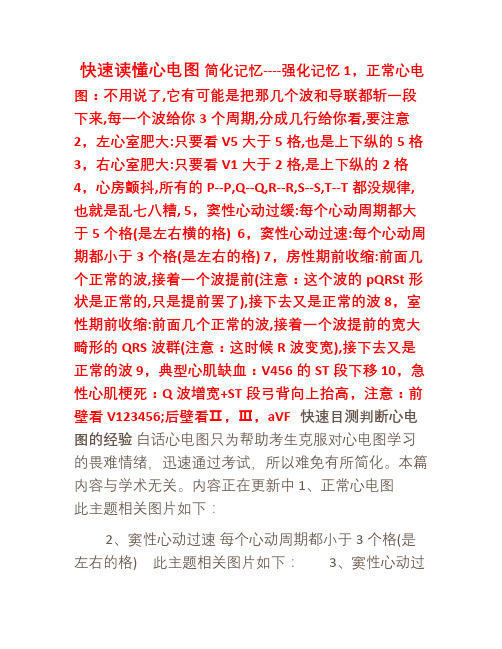

快速读懂心电图简化记忆----强化记忆 1，正常心电图：不用说了,它有可能是把那几个波和导联都斩一段下来,每一个波给你3个周期,分成几行给你看,要注意2，左心室肥大:只要看V5大于5格,也是上下纵的5格3，右心室肥大:只要看V1大于2格,是上下纵的2格4，心房颤抖,所有的P--P,Q--Q,R--R,S--S,T--T都没规律,也就是乱七八糟, 5，窦性心动过缓:每个心动周期都大于5个格(是左右横的格) 6，窦性心动过速:每个心动周期都小于3个格(是左右的格) 7，房性期前收缩:前面几个正常的波,接着一个波提前(注意：这个波的pQRSt形状是正常的,只是提前罢了),接下去又是正常的波 8，室性期前收缩:前面几个正常的波,接着一个波提前的宽大畸形的QRS波群(注意：这时候R波变宽),接下去又是正常的波 9，典型心肌缺血：V456的ST段下移 10，急性心肌梗死：Q波增宽+ST段弓背向上抬高，注意：前壁看V123456;后壁看Ⅱ，Ⅲ，aVF快速目测判断心电图的经验白话心电图只为帮助考生克服对心电图学习的畏难情绪，迅速通过考试，所以难免有所简化。

本篇内容与学术无关。

内容正在更新中 1、正常心电图此主题相关图片如下：2、窦性心动过速每个心动周期都小于3个格(是左右的格) 此主题相关图片如下：3、窦性心动过缓每个心动周期都大于5个格(是左右横的格) 此主题相关图片如下：4、房性期前收缩---特点：各个波形正常，但是节律不一致。

前面几个正常的波,接着一个波提前(注意：这个波的pQRSt形状是正常的,只是提前罢了),接下去又是正常的波此主题相关图片如下：5、室性期前收缩---特点：出现宽大畸形的QRS 波，T波与主波方向相反前面几个正常的波,接着一个波提前的宽大畸形的QRS波群(注意：这时候R波变宽),接下去又是正常的波此主题相关图片如下：6、阵发性室上性心动过速---特点：与窦性心动过速有点相似，但是频律更快一些，在150-250次/分之间。

图解心房不同部位起搏的心电图特征2014-02-28 来源：心电图杂志（电子版）医脉通北京军区总医院心血管病中心崔俊玉当起搏电极置于心房（无论心房内膜还是心房外膜）起搏时，心房起搏脉冲刺激心房肌使之激动并产生心房起搏的Ｐ波。

随后，激动沿房室结、房室束、束支及浦氏纤维下传激动心室，再产生ＱＲＳ波群及相应的ＳＴ段及Ｔ波。

心房起搏在心电图上呈现“脉冲信号-Ｐ波-ＱＲＳ波-Ｔ波”顺序（图１）。

１Ｐ波心房起搏时，由于心房电极放置部位不同，致使心房激动顺序及时间发生变化，故心电图上Ｐ波的方向、形态及时间也就不同。

Ｐ波的方向、形态及时间与电极在心房内的位置有关。

（1）右心房起搏①右心房上部起搏电极置于右心耳内或右心房上部时，由于该处距窦房结较近，心房激动顺序及时间与窦性心律接近，故起搏产生的Ｐ波在方向、形态及时间上均与窦性心律时相似，即Ｐ波在Ⅰ、Ⅱ﹑ａＶＦ﹑Ｖ４-６导联直立，ａＶＲ导联倒置，右心耳起搏时，Ｐ波在Ｖ１导联倒置。

Ｐ波形状圆钝，时间在０．１１ｓ以内（图２-４）。

右心房增大时，起搏的Ｐ波高尖；左心房增大或房内阻滞时，起搏的Ｐ波可增宽并出现切迹。

②右心房中部起搏电极置于右心房游离壁中部时，心房的除极自右向左，表现在Ⅰ、ａＶＬ导联为直立，而Ⅱ、ａＶＦ导联为低平或双向的Ｐ波（图５）。

③右心房下部起搏电极置于右心房游离壁下部时，心房的除极顺序自右下指向左上方，因此其Ｐ波在Ⅰ、ａＶＬ导联直立，Ⅱ、Ⅲ、ａＶＦ导联倒置（图６）。

房间隔下部起搏时，Ｐ波方向与右房游离壁下部近似，由于激动从房间隔同时向左右心房传导，故Ｐ波的时间较游离壁为短。

（2）左心房起搏左心房起搏很少用于永久起搏，而常用于心脏电生理检查。

在房性快速心律失常消融治疗中，进行电生理检查时，常进行左心房起搏，以观察心房激动传导的顺序及时间，判定心律失常的机制及治疗效果。

①左心房上部起搏常在左、右上肺静脉口或左心房上部其他部位起搏，Ｐ波在Ⅰ和ａＶＬ倒置，Ｖ１、Ⅱ、Ⅲ及ａＶＦ导联直立。

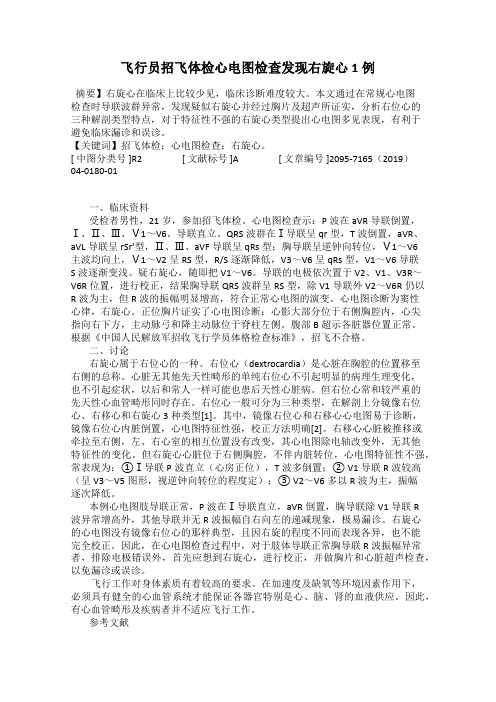

飞行员招飞体检心电图检查发现右旋心1例摘要】右旋心在临床上比较少见，临床诊断难度较大。

本文通过在常规心电图检查时导联波群异常，发现疑似右旋心并经过胸片及超声所证实，分析右位心的三种解剖类型特点，对于特征性不强的右旋心类型提出心电图多见表现，有利于避免临床漏诊和误诊。

【关键词】招飞体检；心电图检查；右旋心。

[ 中图分类号 ]R2[ 文献标号 ]A[ 文章编号 ]2095-7165（2019）04-0180-01一、临床资料受检者男性，21岁，参加招飞体检。

心电图检查示：P波在aVR导联倒置，Ⅰ、Ⅱ、Ⅲ、Ⅴ1～V6。

导联直立。

QRS波群在Ⅰ导联呈qr型，T波倒置，aVR、aVL导联呈rSr′型，Ⅱ、Ⅲ、aVF导联呈qRs型；胸导联呈逆钟向转位，Ⅴ1～V6主波均向上，Ⅴ1～V2呈RS型，R/S逐渐降低，V3～V6呈qRs型，V1～V6导联S波逐渐变浅。

疑右旋心，随即把V1～V6。

导联的电极依次置于V2、V1、V3R～V6R位置，进行校正，结果胸导联QRS波群呈RS型，除V1导联外V2～V6R仍以R波为主，但R波的振幅明显增高，符合正常心电图的演变。

心电图诊断为窦性心律，右旋心。

正位胸片证实了心电图诊断：心影大部分位于右侧胸腔内，心尖指向右下方，主动脉弓和降主动脉位于脊柱左侧。

腹部B超示各脏器位置正常。

根据《中国人民解放军招收飞行学员体格检查标准》，招飞不合格。

二、讨论右旋心属于右位心的一种。

右位心（dextrocardia）是心脏在胸腔的位置移至右侧的总称。

心脏无其他先天性畸形的单纯右位心不引起明显的病理生理变化，也不引起症状，以后和常人一样可能也患后天性心脏病。

但右位心常和较严重的先天性心血管畸形同时存在。

右位心一般可分为三种类型，在解剖上分镜像右位心、右移心和右旋心3种类型[1]。

其中，镜像右位心和右移心心电图易于诊断，镜像右位心内脏倒置，心电图特征性强，校正方法明确[2]。

右移心心脏被推移或牵拉至右侧，左、右心室的相互位置没有改变，其心电图除电轴改变外，无其他特征性的变化。

卢喜烈教授教你分析心电图，病例实战，事半功倍！病例一基本资料：男，65岁，主因发作性胸痛、胸闷2年，加重1月入院。

病史：2年前因胸痛入当地医院，冠脉造影显示前降支与回旋支病变，各植入支架1枚。

此次住院当天夜间再次突发剧烈胸痛，心电图示前壁ST段抬高，立即给予解痉药物，数分钟后症状缓解，心电图恢复症状前的正常心电图。

临床诊断：冠状动脉粥样性心脏病，变异型心绞痛，前降支与回旋支支架植入术后，高血压病2级（很高危），焦虑状态。

心电图分析如下图▲图1描记于剧烈胸痛发作时，窦性心律，心率87bpm，PR间期188ms，QRS时限110ms，QT/QTc362/435ms，QRS电轴46°。

ST：V1-V4抬高0.20-0.50ms，ST：II、III、aVF压低010mV。

心电图1诊断：窦性心律，急性前间壁及前壁ST段损伤型抬高。

▲图2 发生于13分钟后的心电图，胸痛症状缓解以后，窦性心律，心率79bpm，PR间期188ms,QRS时限100ms，QT/QT c390/447ms，QRS电轴59°。

V1-V4导联ST段恢复原位，II、III、aVF回至基线。

心电图2诊断：窦性心律；心电图未见异常。

卢喜烈教授点评典型的变异型心绞痛发作时，ST段立即呈损伤型抬高，T波增高，QRS时限延长。

室性早搏，短阵室性心动过速，传导阻滞。

ST段损伤型抬高持续几分钟至十余分钟，持续的ST段抬高30分钟以上，可发展成为急性ST段抬高的心肌梗死。

冠状动脉痉挛性闭塞是引起变异型心绞痛患者心电图ST段损伤型抬高的原因。

冠脉痉挛缓解以后，心电图立即恢复原状。

冠脉痉挛可以发生于冠脉病变部位，也可见于冠脉造影未见明显狭窄的患者。

本例患者2年前于前降支与回旋支植入支架，心电图1于心绞痛发作时V1-V4导联ST段显著抬高，提示前降支痉挛致一过性ST段抬高。

临床结合患者的血压、心率、心功能和诱发冠脉痉挛的全身因素和疾病，给予钙通道阻滞剂（盐酸、地尔硫卓）治疗，患者病情稳定。

心电图五步分析法及应用医学院附属医院春雨1、第一步观察P波判断心律P波代表心房除极波1.1分析观察P波方向，通过观察P波，可以确认基本心率是窦性还是异位心律。

窦性心律心电图：P波在Ⅰ、Ⅱ、avF导联直立、avR导联倒置（图1）（P波方向的产生原因是心房在除极过程中所产生的心动力即心房综合向量指向左前下方，故电极位于心房右上方的avR导联所记录的P波是倒置，即除极方向指向的导联出现正向波，背向的导联出现负向波）。

若P波avR直立，Ⅰ、Ⅱ、avF倒置，称逆行P波，表示激动起自房室交界区。

图1 心房、心室示意图1.2.分析观察P波时限正常﹤0.12s,形态直立圆凸。

（P波的前一半主要由右心房除极所产生，后一半主要由左心房除极所产生。

（图2）。

1.2.1若P波时间超过0.12秒，表示左心房肥大或房传导阻滞。

1.2.1.1 左心房肥大心电图（图3）①P波增宽≥0.12s,常出现在Ⅰ、Ⅱ、avL导联②呈双峰P波，且第二峰＞第一峰，峰距≥0.04s③PtfV1≤-0.04mm.s1.3观察分析P波振幅：正常＜0.25mv(肢体导联)。

1.3.1若P波振幅＞0.25mv,表示右心房肥大。

1.3.1.1右心房肥大心电图（图4）P波高而尖，振幅≥0.25mv,常出现在Ⅰ、Ⅱ、avF导联又称肺型P波，常见肺心病。

1.3.1.2肺心病心电图①肺型P波（右房大）②右心室肥大③右束支阻滞④心律失常⑤QRS波群低电压⑥顺钟向转位。

1.4.分析观察P-R间期P-R间期表示心房除极开始至心室除极开始，正常成人为0.12-0.20s。

若大于0.20s,表示（简称ⅠAVB）。

1.4.1Ⅰ度房室传导阻滞心电图（图5）。

P-R间期＞0.20s（或P-R间期＞相应心率最高值）。

（房室传导阻滞是由于房室交界区不应期延长，引起心房和心室间传导延缓或阻断，简称AVB。

根据传导阻滞程度可分为Ⅰ、Ⅱ、Ⅲ度，Ⅰ度、Ⅱ度称不完全性阻滞，Ⅲ度称完全性阻滞。

心电图报告单，几招轻松助你看懂（收藏篇）心电图已经成为常规检查的一部分，基本上每个人都会接触到心电图。

由于我们大多数人都缺乏基本的医学知识，不知道各个名词，各个字母符号所代表的含义，从而心电图报告出来后不知所措，甚至一看到异常字样，就心情忐忑，害怕自己出什么问题。

心电图报告单拿给主治医生看的时候，也特担心医生说有什么重大疾病。

那么，我们有没有可能自己看懂部分心电图异常情况，做个初步判断，最少自己心里有个数？答案是肯定的，心电图结果报告单并没有你想象的那么难，不信跟随好朋友心电图机小编一起来看看吧！一. 心电图报告单各导联的含义心电图是利用心电图机从体表记录心脏每一心动周期所产生的电活动变化图形的技术。

心脏在收缩与舒张时，有微小的生物电产生，利用心电图即可从身体表面不同部位探测这种电位的变化并记录下来。

心电图描记时毫无痛苦，对身体无害。

一般医院体检用的心电图机是12导联的，所以记录的是Ⅰ、Ⅱ、Ⅲ、aVR、aVL、aVF、V1～V6共12个导联的心电图。

由于这些导联的电极位置各不相同，因此，它们所代表的含义也有不同。

I、II、III、AVR、AVL、AVF 是肢体导联，V1、V2、V3、V4 、V5 和V6属于心导联。

1. 标准导联亦称双极肢体导联，反映两个肢体之间的电位差。

Ⅰ导联：将左上肢电极与心电图机的正极端相连，右上肢电极与负极端相连，反映左上肢（L）与右上肢（r ）的电位差。

当l 的电位高于r 时，便描记出一个向上的波形；当r 的电位高于l 时，则描记出一个向下的波形。

Ⅱ导联：将左下肢电极与心电图机的正极端相连，右上肢电极与负极端相连，反映左下肢（F）与右上肢（r ）的电位差。

当f 的电位高于r 时，描记出一个向上波；反之，为一个向下波。

Ⅲ导联：将左下肢与心电图机的正极端相连，左上肢电极与负极端相联，反映左下肢（F）与左上肢（l ）的电位差，当f 的电位高于l 时，描记出一个向上波；反之，为一个向下波。
