数控机床的精度检测与调整方法数控机床是现代制造业中不可或缺的一种设备，它的精度对于产品的质量和性能起着至关重要的作用。
本文将介绍数控机床的精度检测与调整方法，帮助读者更好地了解和应用这些技术。
一、精度检测方法1. 几何误差检测几何误差是数控机床精度的重要指标，包括直线度、平行度、垂直度、圆度等。
常用的几何误差检测方法有激光干涉仪、三坐标测量仪等。
通过这些设备，可以精确测量机床各个轴向的几何误差，并得出相应的数据。
2. 理论切削路径与实际切削路径对比在数控机床的加工过程中，理论切削路径与实际切削路径之间可能存在偏差。
通过对比理论切削路径与实际切削路径，可以判断数控机床的精度是否达标。
常用的方法是使用光学测量仪器，对切削路径进行高精度的测量和分析。
二、精度调整方法1. 机床结构调整数控机床的结构调整是提高其精度的重要手段。
首先，需要检查机床各个部件的紧固情况，确保机床的刚性和稳定性。
其次，根据几何误差的检测结果，对机床的导轨、滑块等部件进行调整，以减小误差。
2. 控制系统调整数控机床的控制系统对于其加工精度起着至关重要的作用。
通过调整控制系统的参数，可以改善机床的运动精度和定位精度。
常用的调整方法包括增加控制系统的采样频率、优化控制算法等。
3. 刀具与工件的匹配调整刀具与工件的匹配对于加工精度有很大影响。
在数控机床的加工过程中，需要根据工件的要求选择合适的刀具，并对刀具进行调整和校准。
同时，还需要对工件进行检测，确保其尺寸和形状与设计要求一致。
三、精度检测与调整的重要性数控机床的精度检测与调整是保证产品质量和性能的关键环节。
只有通过科学的检测方法，准确地了解机床的精度情况，才能及时采取相应的调整措施，提高机床的加工精度。
这对于提高生产效率、降低成本、提升产品竞争力具有重要意义。
四、未来发展趋势随着制造业的不断发展，数控机床的精度要求也越来越高。
未来，数控机床的精度检测与调整方法将更加精细化和智能化。
数控机床技术的加工精度测量与调整技巧随着科技的不断进步和制造业的发展，数控机床已经成为现代制造业中不可或缺的重要设备。
而数控机床的加工精度对于产品的质量和制造成本起着至关重要的作用。
因此，正确测量和调整数控机床的加工精度成为保证产品质量和提高生产效率的关键。
一、加工精度的测量方法1. 几何误差的测量数控机床的几何误差是影响加工精度的重要因素。
为了正确评估机床的几何误差，常用的测量方法包括：（1）坐标测量法：通过比较实际测量值与理论坐标值的差异来确定几何误差。
（2）激光干涉测量法：利用激光干涉仪测量工件表面与基准面之间的偏差，进而确定机床的几何误差。
2. 轴间误差的测量轴间误差是指机床各轴之间因间隙、误差累积等原因引起的误差。
为了测量轴间误差，可采用以下方法：（1）比对测量法：通过与已知标准的测量仪器进行比对，测量出轴间误差。
（2）直接测量法：使用测量仪器直接对轴间误差进行测量，如使用激光传感器或光栅尺等。
二、加工精度的调整技巧1. 机床调试在数控机床的调试过程中，对于加工精度的调整需要注意以下几个方面：（1）机床结构调整：对于机床结构上存在的误差，需要通过调整各部件的位置和尺寸来改善。
（2）刀具磨损的补偿：刀具的磨损会影响加工精度，需要定期进行刀具更换和磨损补偿。
（3）机床参数的设置：根据实际加工情况，合理设置机床的各项参数，以获得最佳的加工效果。
2. 精度检查与误差补偿在加工过程中，通过定期进行精度检查，并根据检查结果进行误差补偿，可以有效地提高加工精度。
常见的误差补偿方法有：（1）增量误差补偿：根据实际测量结果，通过对数控程序进行修正，实现误差的补偿。
（2）半闭环误差补偿：利用测量系统与控制系统的相互作用，实现误差的自动补偿。
3. 定期保养与维护数控机床的定期保养与维护是保证其加工精度稳定性的重要措施。
在进行保养维护时，应注意以下几个方面：（1）清洁和润滑：定期清洁机床表面和各零部件，并进行润滑以减少磨损。
数控机床的加工精度误差分析与校正方法数控机床是现代制造业中不可或缺的重要设备，其加工精度对于产品质量和工艺精度的保证至关重要。
然而，由于制造和工艺的复杂性，数控机床在加工过程中不可避免地会产生一定的误差。
因此，对加工精度误差进行分析与校正是非常必要的。
首先，我们需要了解数控机床加工精度误差的来源。
加工精度误差主要包括几个方面：机床本身的几何误差、机床的运动误差、工具磨损和刀具固定误差以及切削力导致的变形误差等。
这些误差会对加工质量产生直接或间接的影响。
针对机床本身的几何误差，我们可以通过测量和分析来得到准确的数据，并进行适当的校正。
常见的机床几何误差包括直线度误差、平行度误差、垂直度误差、回转误差等。
通过使用高精度的测量工具和仪器，我们可以测量出机床各轴的误差，并使用补偿算法对其进行校正。
机床运动误差也是导致加工精度误差的重要因素。
这些误差主要包括位置误差、速度误差和加速度误差。
为了准确分析和校正这些误差，我们可以使用激光干涉仪、拉曼散射仪等高精度测量设备对机床运动进行实时监测和记录。
在得到准确的运动误差数据后，我们可以通过运动补偿算法对其进行校正。
工具磨损和刀具固定误差是导致加工精度误差的另一主要原因。
工具的磨损会导致切削力的不稳定和工件加工尺寸的变化。
刀具固定误差则会造成刀具的姿态变化，进而影响加工质量。
为了准确分析和校正这些误差，我们可以通过实时监测刀具磨损和固定状态，并使用自适应控制算法对其进行调整和补偿。
最后，切削力导致的变形误差也是数控机床加工精度误差中不可忽视的因素。
切削力会导致机床结构的变形，从而影响工件的加工精度。
为了准确评估和校正这种误差，我们可以通过应变测量、力传感器等方式实时监测和测量机床的结构变形情况，并使用补偿算法对其进行调整。
总结来说，数控机床的加工精度误差分析与校正是确保产品质量和工艺精度的关键步骤。
在这个过程中，我们需要准确地识别和分析加工精度误差的来源，并采取相应的校正措施。

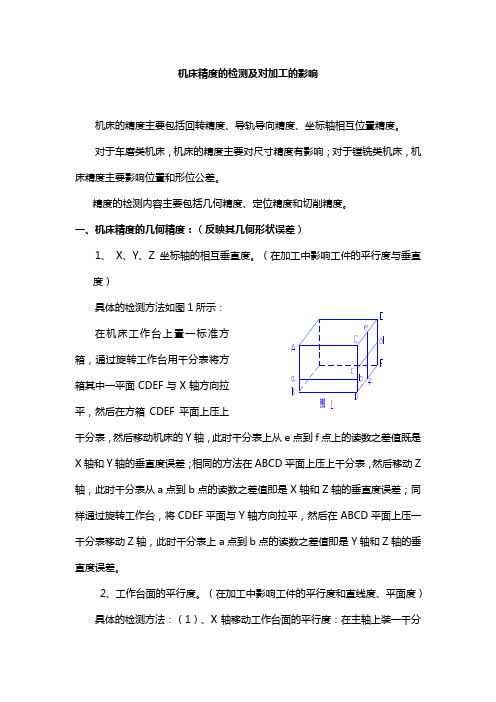

机床精度的检测及对加工的影响机床的精度主要包括回转精度、导轨导向精度、坐标轴相互位置精度。
对于车磨类机床，机床的精度主要对尺寸精度有影响；对于镗铣类机床，机床精度主要影响位置和形位公差。
精度的检测内容主要包括几何精度、定位精度和切削精度。
一、机床精度的几何精度：（反映其几何形状误差）1、 X、Y、Z坐标轴的相互垂直度。
（在加工中影响工件的平行度与垂直度）具体的检测方法如图1所示：在机床工作台上置一标准方箱，通过旋转工作台用千分表将方箱其中一平面CDEF与X轴方向拉平，然后在方箱CDEF平面上压上千分表，然后移动机床的Y轴，此时千分表上从e点到f点上的读数之差值既是X轴和Y轴的垂直度误差；相同的方法在ABCD平面上压上千分表，然后移动Z轴，此时千分表从a点到b点的读数之差值即是X轴和Z轴的垂直度误差；同样通过旋转工作台，将CDEF平面与Y轴方向拉平，然后在ABCD平面上压一千分表移动Z轴，此时千分表上a点到b点的读数之差值即是Y轴和Z轴的垂直度误差。
2、工作台面的平行度。
（在加工中影响工件的平行度和直线度、平面度）具体的检测方法：（1）、X轴移动工作台面的平行度：在主轴上装一千分表，压在工作台上，通过移动X轴，此时千分表上的读数之差值即是X轴移动工作台面的平行度。
（2）、Z轴移动工作台面的平行度；同样的方法通过移动Z 轴，千分表上的读数之差即是Z轴移动工作台面的平行度。
3、各坐标轴的直线度。
（在加工中将影响到直线度、平面度和垂直度）具体检测方法：在工作台上置一标准方箱，如图1所示，在主轴上装一千分表，压在ABCD平面上，通过移动Y轴，此时千分表的读数差即是Y轴的直线度。
同样移动Z轴千分表上的读数差即是Z轴的直线度.同样将千分表压在CDEF平面上，移动X轴，千分表的读数差即是X轴的直线度。
４、回转工作台的精度，在加工过程中，它将影响到角向误差和同轴度与圆度。
具体的检测方法如图２所示：在其主轴上装上千分表,然后把千分表指针压至工作台面，通过旋转工作台，此时千分表上两次不同的读数之差即是工作台回转精度之误差。
数控机床精度要求、检测方法和验收一、几何精度工作台运动的真直度、各轴向间的垂直度、工作台与各运动方向的平行度、主轴锥孔面的偏摆、主轴中心与工作台面的垂直度等。
机床主体的几何精度验收工作通过单项静态精度检测工作来进行，其几何精度综合反映机床各关键零、部件及其组装后的综合几何形状误差。
在机床几何精度验收工作中，应注意以下几个问题。
①检测前，应按有关标准的规定，要求机床接通电源后，在预热状态下，使机床各坐标轴往复运动几次，主轴则按中等转速运转10～15min后，再进行具体检测。
②检测用量具、量仪的精度必须比所测机床主体的几何精度高1～2个等级，否则将影响到测量结果的可信度。
③检测过程中，应注意检测工具和检测方法可能对测量误差造成的影响，如百分表架的刚性、测微仪的重力及测量几何误差的方向（公差带的宽度或直径）等。
④机床几何精度中有较多项相互牵连，须在精调后一次性完成检测工作。
不允许调整一项检测一项，如果出现某一单项须经重新调整才合格的情况，一般要求应重新进行其整个几何精度的验收工作。
二、位置精度数控设备的位置精度是指机床各坐标轴在数控系统控制下运动时，各轴所能达到的位置精度（运动精度）。
数控设备的位置精度主要取决于数控系统和机械传动误差的大小。
数控设备各运动部件的位移是在数控系统的控制下并通过机械传动而完成的，各运动部件位移后能够达到的精度将直接反映出被加工零件所能达到的精度。
所以，位置精度检测是一项很重要的验收工作。
1．数控机床的位置精度主要包括以下几项：（1）定位精度；定位精度是指机床运行时，到达某一个位置的准确程度。
该项精度应该是一个系统性的误差，可以通过各种方法进行调整。
（2）重复定位精度；重复定位精度是指机床在运行时，反复到达某一个位置的准确程度。
该项精度对于数控机床则是一项偶然性误差，不能够通过调整参数来进行调整。
（3）反向误差反向误差是指机床在运行时，各轴在反向时产生的运行误差（4）原点复位精度2．检测方法（1）定位精度的检测对该项精度的检测一般在机床和工作台空载的条件下进行，并按有关国家（或国际）标准的规定，以激光测量为准。
五轴数控机床的运动精度检测剖析数控机床作为国家重点产业的支柱之一，长期以来在制造业和工业自动化领域中扮演着至关重要的角色。
五轴数控机床，作为现代数控机床的一种，具有多轴同时控制、高速高精、灵活性强等特点，其在航空航天、汽车制造等领域得到广泛应用。
机床的准确度和稳定性是保证产品质量的关键，而精度检测过程则是确保其运行状态的关键环节。
本文将分析五轴数控机床的运动精度检测方法和主要影响因素。
运动精度检测方法运动精度检测主要是通过测量机床的加工精度来评估其运动精度，主要包括以下几种方法。
定坐标法定坐标法是一种常用的运动精度检测方法，是利用五坐标测量仪（又称作CMM）进行机床定位精度和一至性误差测试的方法。
其具体步骤如下：1.规定一个标准坐标系；2.用五轴数控机床切削出一个精度比较高的工件；3.用五坐标测量仪测量工件上的基准点（一般为刀具中心）；4.根据测量结果计算机床的误差。
数学建模法随着近年来数学计算机模拟技术的不断发展，数学建模法逐渐应用到运动精度检测中。
该方法是将机床的各种误差因素进行测量和分析并建立数学模型，预测机床的加工精度和稳定性。
传统联动测量法传统联动测量法是一种传统的运动精度检测方法。
其主要步骤是用高精度测量仪器分别测量两个传感器的测量信号，再经过计算机软件处理后获得机床的运动误差。
影响精度的因素五轴数控机床的精度主要受以下因素影响。
加工工件材料和加工过程参数加工工件材料和加工过程参数是影响机床轴向精度的重要因素。
加工工件材料不同、切削速度、进给速度、进给量、切削深度以及冷却液的使用等加工过程参数不同，对机床的精度影响也不同。
机床本身机床本身的精度是影响机床加工精度的重要因素，具体包括结构、精度等级、刚度、稳定性等方面。
另外，五轴数控机床的自重、惯性等参数也会对机床精度产生一定的影响，因此机床要保持平稳、平衡的状态。
操作人员操作人员的技术水平和工作态度也对机床加工精度有很大的影响。
无论是设定加工参数，还是刀具调整等操作，都需要操作人员的精细操作。
数控机床的加工速度与进给速度控制方法数控机床是一种通过数控系统来控制机床运动的先进设备，其具备高精度、高效率和自动化程度高的特点。
数控机床的加工速度和进给速度是影响加工质量和效率的关键因素之一。
本文将介绍数控机床的加工速度与进给速度控制方法，以帮助读者更好地理解和应用数控机床。
首先，加工速度是指机床主轴的转速，也称为主轴速度。
数控机床通常可以通过数控系统来控制主轴速度。
主轴速度的控制方法有两种：一种是通过手动输入主轴速度值，将其与工艺要求相匹配；另一种是利用自动控制系统，根据工件材料、工具材料和切削参数等自动计算出最佳主轴速度，并将其传达给数控系统进行控制。
在实际加工中，通常需要根据工艺要求和工件材料的不同，选择合适的主轴速度，以提高加工质量和效率。
进给速度是指机床工作台或刀架在工件上的移动速度，也称为进给速率。
数控机床可以通过数控系统来控制进给速度。
进给速度的控制方法有多种：一种是按照设定的进给速率进行手动操作；另一种是利用自动控制系统，根据工件形状、加工要求和切削参数等自动计算出最佳进给速率，并将其传达给数控系统进行控制。
在实际加工中，选择合适的进给速率可以提高加工效率和工件表面质量，避免因进给速度过高或过低导致的加工问题。
除了加工速度和进给速度的基本控制方法外，还有一些辅助的控制方法可以进一步提高数控加工的效率和质量。
其中，切削参数的优化是一个重要的方面。
通过合理选择切削速度、进给速度和切削深度等切削参数，可以使切削过程更加稳定、切削力更加均衡，从而提高加工质量和工件表面光洁度。
同时，还可以考虑使用一些特殊的切削工具和刀具材料，如硬质合金刀具、涂层刀具等，来提高切削效率和工具寿命。
此外，数控机床还可以通过自动换刀系统进行多工具切换，从而提高加工效率。
自动换刀系统可以根据工艺要求，自动选择不同的刀具，并完成刀具的定位和固定工作。
在实际应用中，这种自动换刀系统通常配备有多个刀位，可以根据加工需要进行刀具的快速、准确更换，从而适应多样化的加工任务。
