过滤器一览表

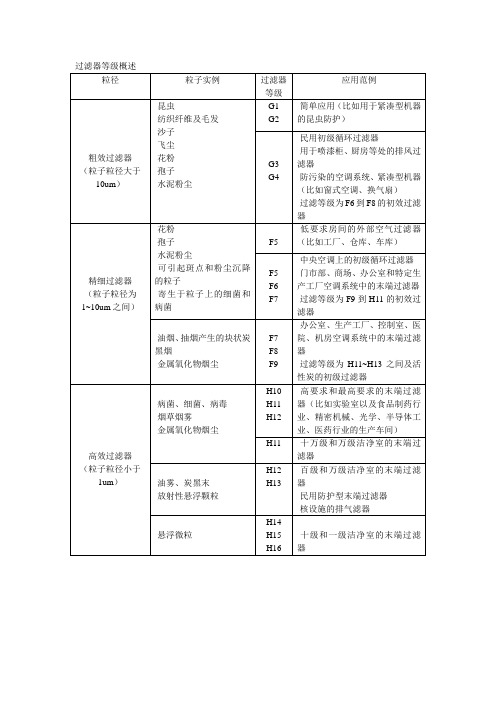

空气过滤器分类标准
空气过滤器按过滤效率分类：初效过滤器（粗效过滤器）、中效过滤器、高效过滤器、超高效过滤器。

1、初效过滤器
粗效过滤器的滤料一般为无纺布、金属丝网、玻璃丝、尼龙网等。

常用的粗效过滤器有：G1-G4型初效过滤器，其按结构形式划分，又分为：板式、折叠式、袋式和卷绕式过滤器，我们常见的初效过滤器为：板式过滤器和袋式过滤器。

2、中效过滤器
常用的中效过滤器有：M5-M6型中效过滤器和F7-F9中效过滤器，中效过滤器一般有板式过滤器和袋式玻纤过滤器等，中效过滤器的滤料主要有玻璃纤维、中细孔聚乙烯泡沫塑料和由涤纶、丙纶、腈纶等制成的合成纤维毡。

3、高效过滤器
常用的高效过滤器在过滤效率上分：E10-E12，H13-H14，这两个命名区间，前者又可能被称为亚高效过滤器，后者被称为高效过滤器，也有些人将这些统称高效过滤器，其滤料为超细玻璃纤维滤纸，孔隙非常小。

采用很低的滤速，这就增强了对小尘粒的筛滤作用和扩散作用，所以具有很高的过滤效率。

4、超高效过滤器
命名区间在U15-U17的过滤器，就是超高效过滤器，其过滤效率在99.9995%以上。

按形态划分：板式过滤器、袋式过滤器、V型过滤器、过滤器设备，这些在我们的产品介绍里，有详细的介绍，主要是按产品的外观形态进行区分的。

按产品特点划分：耐盐腐袋式过滤器、分子过滤器、活性炭过滤器、漆雾过滤器、油雾过滤器、耐高温过滤器等，主要是按照产品的具体使用特点进行命名区分的。

不锈钢丝网材质： 304 304L 316 316L性能：耐酸、耐碱、耐高温、拉力和耐磨性强用途：用于酸、碱环境条件下筛分和过滤，石油工业作泥浆网、 化工化纤工业作筛滤网、电镀工业作酸洗网本公司可根据用户需要设计制作各种型号的产品，同时承接来料加工。

编织方式：平纹编织、斜纹编织、荷兰编织（平纹）、荷兰编织（斜纹）平纹编织斜纹编织荷兰编织法（平纹）荷兰编织法（斜纹）不锈钢丝网,平纹编织目数 丝径 (mm) 孔径 (mm) 目数 丝径 (mm) 孔径 (mm) 2 1.80 10.90 60mesh 0.15 0.273 3 1.60 6.866 70mesh 0.14 0.223 4 1.20 5.15 80mesh 0.12 0.198 5 0.91 4.17 90mesh 0.11 0.172 6 0.80 3.433 100mesh 0.10 0.154 8 0.60 2.575 120mesh 0.08 0.132 10 0.55 1.990 140mesh 0.07 0.111 12 0.50 1.616 150mesh 0.065 0.104 14mesh 0.45 1.362 160mesh 0.065 0.094 16mesh 0.40 1.188 180mesh 0.053 0.088 18mesh0.351.060-200mesh0.0530.07420mesh 0.30 0.970 250mesh 0.04 0.06126mesh 0.28 0.696 300mesh 0.035 0.04930mesh 0.25 0.596 325mesh 0.03 0.04840mesh 0.21 0.425 350mesh 0.03 0.04250mesh 0.19 0.318 400mesh 0.025 0.0385不锈钢丝网,斜纹编织目数丝径 (mm) 孔径 (mm) 材质 (AISI) 250mesh wire dia.0.040mm 0.063 304 or 316300mesh wire dia.0.040mm 0.044 304 or 316325mesh wire dia.0.035mm 0.043 304 or 316350mesh wire dia.0.030mm 0.042 304 or 316400mesh wire dia.0.030mm 0.033 304 or 316不锈钢密纹网(平纹）目数丝径 (mm) 孔径（微米）12x64 0.62x0.42 270-290 14x80 0.50x0.30 220-240 24x110 0.38x0.25 115-125 30x160 0.23x0.18 95-100 40x200 0.18x0.14 70-7550x250 0.14x0.11 60-63不锈钢密纹网(斜纹）目数丝径 (mm) 孔径（微米）20x250 0.25x0.23 110-12032x360 0.23x0.15 100-11040x400 0.18x0.14 90-11050x500 0.14x0.11 70-9050x600 0.14x0.09 60-70 80x800 0.12x0.07 45-65 165x800 0.07x0.05 24-26 120x1000 0.08x0.055 27-28 165x1450 0.07x0.04 16-18 325x2300 0.038x0.025 8-9。

反冲洗过滤器介绍、选型及使用说明一．产品功能可以过滤水中的各种机械杂质，确保系统设备的安全可靠运行。

二．适用范围适用于各种供水系统、煤矿水、工艺水系统及工业冷却水系统，特别是二十四小时连续运行的不停机系统。

三．产品特点1．网筒采用锥形不锈钢滤筒，清洗时杂质能在负水压水流的冲击下瞬时均匀排出。

2．滤网采用尖端向外的V型断面网筒，过滤和反冲洗时不糊网易清洗。

四．技术参数1．处理效果1.过滤精度：可达到10μm，可根据用户需求选择；2.过滤效率：80%-99%。

2．工作环境参数1.工作压力：≤1.6MPa；2.工作温度：-25℃—+95℃。

3.压力损失：≤0.002Mpa。

五．工作原理全自动过滤器主要由筒体、不锈钢滤网、蝶阀及排污装置所组成。

当过滤器工作时，蝶阀开启，水流由入口进入过滤器，经过滤网过滤流出系统。

过滤器需要排污时，关闭蝶阀，打开排污阀，水流经滤网后半段外侧流入内侧，经前半段过滤，部分水流由出口流入系统，剩余水流由滤网后半段外侧流入内侧，经排污口排出，起到反向自动冲洗滤网作用。

六．规格型号及外型尺寸1．外型尺寸图2．规格型号一览表全自动反冲洗过滤器规格型号一览表七．选用说明1．设备选型设备选型前，必须明确过滤精度、工作压力、进出水口方向、排污方式等参数。

2．设备安装a.安装时须注意壳体上的箭头方向（水平或向下与介质流动方向一致）；b.最好设置旁通管路，以便在过滤器进行清洗或发生故障时不影响系统的正常运行；c.过滤器与水质处理设备配套使用时，应安装在水质处理设备进水口之前；d.该设备部的安装在负压区。

八．工作原理示意图A进水阀B出水阀X旁通阀∆设备E排污阀九、使用说明1. 系统运行前应检查管路安装是否正确。

2. 对系统管路进行冲洗，此时设备进出水口阀门必须关闭，打开旁通阀门。

3. 检查无误后，开启进水阀、出水阀、关闭旁通阀、排污阀。

4. 电控箱操作说明1)按动船型开关，电源指示灯亮，过滤器进行正常运行状态（每次接通电源，机器先排污后复位，进入运行状态）。

过滤器型号规格Y型过过器(RF)DN50-15 20#+Zn GB/T8163 PN2.0 RF 过制Y型 SH/T3411T26R-A105-G过过器(过BW)DN350-12520# GB/T8163 PN2.0 BW SCH20 三通过流型 30目SH/T3411T24S2W-A105过过器(过BW)DN100-10020# GB/T8163 PN2.0 BW SCH40 三通过流型 30目SH/T3411T24S4W-A105过过器(直BW)DN350-12520# GB/T8163 PN2.0 BW SCH20 三通直流型 30目SH/T3411T22S2W-A105过过器(直BW)DN100-10020# GB/T8163 PN2.0 BW SCH40 三通直流型 30目SH/T3411T22S4W-A105过式过过器(RF)DN350-1520# GB/T8163 PN2.0 RF 30目 SH/T3411 直通封过过式过DN15排过过气DN15排凝过SHL-SRBIIY型过过器(RF)DN80-15 20# GB/T8163 PN2.0 RF 过制Y型 30目SH/T3411T26R-A105过过器(过BW)DN350-12520# GB/T8163 PN2.0 BW SCH20 三通过流型 30目SH/T3411T24S2W-A105过过器(过BW)DN350-12520# GB/T8163 PN2.0 BW SCH40 三通过流型 30目SH/T3411T24S4W-A105过过器(过BW)DN100-10020# GB/T8163 PN2.0 BW SCH80 三通过流型 30目SH/T3411T24S6W-A105过过器(直BW)DN350-12520# GB/T8163 PN2.0 BW SCH40 三通直流型 30目SH/T3411T22S4W-A105过过器(直BW)DN100-10020# GB/T8163 PN2.0 BW SCH80 三通直流型 30目SH/T3411T22S6W-A105过式过过器(RF)DN350-1520# GB/T8163 PN2.0 RF 30目 SH/T3411 直通封过过式过DN15排过过气DN15排凝过SHL-SRBIIY型过过器(RF)DN80-15 20# GB/T8163 PN2.0 RF 过制Y型 30目SH/T3411T26R-A105过过器(过BW)DN350-15020# GB/T8163 PN2.0 BW SCH20 三通过流型 30目SH/T3411T24S2W-A105过过器(过BW)DN125-10020# GB/T8163 PN2.0 BW SCH40 三通过流型 30目SH/T3411T24S4W-A105过过器(直BW)DN350-15020# GB/T8163 PN2.0 BW SCH20 三通直流型 30目SH/T3411T22S2W-A105过过器(直BW)DN125-10020# GB/T8163 PN2.0 BW SCH40 三通直流型 30目SH/T3411T22S4W-A105Y型过过器(RF)DN80-15 20# GB/T8163 PN2.0 RF 过制Y型 30目SH/T3411T26R-A105过过器(过BW)DN350-15020# GB/T8163 PN2.0 BW SCH40 三通过流型 30目SH/T3411T24S4W-A105过过器(过BW)DN125-10020# GB/T8163 PN2.0 BW SCH60 三通过流型 30目SH/T3411T24S5W-A105过过器(直BW)DN350-15020# GB/T8163 PN2.0 BW SCH40 三通直流型 30目SH/T3411T22S4W-A105过过器(直BW)DN125-10020# GB/T8163 PN2.0 BW SCH60 三通直流型 30目SH/T3411T22S5W-A105Y型过过器(RF)DN80-15 20# GB/T8163 PN5.0 RF 过制Y型 30目SH/T3411T36R-A105过过器(过BW) DN350-12520# GB/T8163 PN5.0 BW SCH30 三通过流型 30目SH/T3411T34S3W-A105过过器(过BW)DN100-10020# GB/T8163 PN5.0 BW SCH40 三通过流型 30目SH/T3411T34S4W-A105过过器(直BW)DN350-12520# GB/T8163 PN5.0 BW SCH30 三通直流型 30目SH/T3411T32S3W-A105过过器(直BW)DN100-10020# GB/T8163 PN5.0 BW SCH40 三通直流型 30目SH/T3411T32S4W-A105Y型过过器(RF)DN80-15 20# GB/T8163 PN5.0 RF 过制Y型 30目SH/T3411T36R-A105过过器(过BW)DN400-15020# GB/T8163 PN5.0 BW SCH40 三通过流型 30目SH/T3411T34S3W-A105过过器(过BW)DN125-10020# GB/T8163 PN5.0 BW SCH30 三通过流型 30目SH/T3411T34S4W-A105过过器(直BW)DN400-15020# GB/T8163 PN5.0 BW SCH40 三通直流型 30目SH/T3411T32S2W-A105过过器(直BW)DN125-10020# GB/T8163 PN5.0 BW SCH30 三通直流型 30目SH/T3411T32S4W-A105Y型过过器(RF)DN80-1520# GB/T8163 PN5.0 RF 过制Y型 SH/T3411T36R-A105 过过器(过BW)DN350-15020# GB/T8163 PN5.0 BW SCH30 三通过流型SH/T3411T34S3W-A105过过器(过BW)DN125-10020# GB/T8163 PN5.0 BW SCH40 三通过流型SH/T3411T34S4W-A105过过器(直BW)DN350-15020# GB/T8163 PN5.0 BW SCH30 三通直流型SH/T3411T32S2W-A105过过器(直BW)DN125-10020# GB/T8163 PN5.0 BW SCH40 三通直流型SH/T3411T32S4W-A105Y型过过器(RF)DN80-15 1Cr5Mo GB9948 PN5.0 RF 过制Y型 30目SH/T3411T36R-B105过过器(过BW)DN500-3501Cr5Mo GB/9948 PN5.0 BW SCH40 三通过流型 30目SH/T3411T34S4W-B105过过器(过BW)DN300-1001Cr5Mo GB/9948 PN5.0 BW SCH60 三通过流型 30目SH/T3411T34S5W-B105过过器(直BW)DN500-3501Cr5Mo GB/9948 PN5.0 BW SCH40 三通直流型 30目SH/T3411T32S4W-B105过过器(直BW)DN300-1001Cr5Mo GB/9948 PN5.0 BW SCH60 三通直流型 30目SH/T3411T32S5W-B105。

滤芯型号大全滤芯是一种用于过滤杂质的装置，广泛应用于水处理、空气净化、汽车发动机和工业生产中。

不同的滤芯型号适用于不同的设备和场合，选择合适的滤芯型号对于设备的正常运行和材料的保护至关重要。

下面将介绍一些常见的滤芯型号，以供参考。

1. PP棉滤芯。

PP棉滤芯是一种常见的预处理滤芯，主要用于家用净水器和工业用途。

它采用聚丙烯纤维制成，具有较高的过滤精度和较大的污染容纳量，能有效去除水中的颗粒物、泥沙、锈蚀颗粒等杂质，保护后续滤芯和设备不受损。

常见的型号有PP10、PP20、PP30等，分别表示滤芯的直径和过滤精度。

2. 活性炭滤芯。

活性炭滤芯是一种常用的吸附型滤芯，主要用于去除水中的余氯、异味、有机物等。

它采用优质的活性炭颗粒制成，具有较大的比表面积和孔隙结构，能够高效吸附水中的有害物质。

常见的型号有UDF、CTO、T33等，分别适用于不同的水质和使用场合。

3. 纤维滤芯。

纤维滤芯是一种高效的颗粒过滤滤芯，主要用于去除水中的微小颗粒和悬浮物。

它采用玻璃纤维、聚酯纤维等材料制成，具有较高的过滤精度和较大的过滤面积，能够有效去除水中的细菌、病毒、微生物等有害物质。

常见的型号有PES、PTFE、NYLON等，适用于不同的水质和处理要求。

4. 超滤膜滤芯。

超滤膜滤芯是一种高效的膜分离滤芯，主要用于去除水中的胶体、微生物、重金属离子等。

它采用微孔膜材料制成，具有较高的截留率和通量，能够有效去除水中的微小颗粒和有机物质。

常见的型号有UF、MF、NF等，适用于不同的水质和处理要求。

5. 滤芯组合。

除了单一型号的滤芯外，还有一些滤芯组合型号，如PP+CTO、PP+UDF、PP+CTO+UDF等，这些组合能够更全面地去除水中的各种杂质和有害物质，提供更干净、更健康的水质。

总结。

滤芯型号繁多，选择适合的滤芯型号需要根据实际情况进行综合考虑。

在选择滤芯型号时，需要考虑水质、处理要求、使用场合等因素，选用合适的滤芯型号才能更好地保护设备和提供优质的水质。

石英砂过滤器规格型号一．产品功能石英砂过滤器是去除水中悬浮物最有效手段之一，是污水深度处理、污水回用和给水处理中重要的单元。

其作用是将水中已经絮凝的污染物进一步去除，它通过滤料的截留、沉降和吸附作用，达到净水的目的。

二．适用范围1．用于要求出水浊度≤5mg/L能符合饮用水质标准的工业用水、生活用水及市政给水系统；2．工业污水中的悬浮物、固体物的去除；3．可用作离子交换法软化、除盐系统中的预处理设备，对水质要求不高的工业给水的粗过滤设备；以及用在游泳池循环处理系统、冷却循环水净化系统等。

三．产品特点1．独特的多滤室结构，可实现在线反冲洗（过滤、排污和反洗同时进行）。

2．可根据系统水压，罐体材质可选择使用碳钢。

四．技术参数1．处理效果①.进水浊度：＜20FTU，出水浊度：＜3FTU；②.截污容量：5-15Kg/m3（滤料）。

2．工作环境参数①.工作温度：5-60℃（特殊温度可定做）；②.工作压力：≤0.6MPa；③.进水水压：≥0.04MPa；④.反冲洗进水水压：≥0.15MPa；⑤.进出口压差：0.01-0.015MPa。

3．运行参数①.工作方式：压力式；②.运行方式：水流自上而下；③.过滤速度：15-20m/h；④.运行周期：2-7天；⑤.反洗方式：水洗，或气水结合反洗；⑥.反洗耗水：1-3%；⑦.反洗强度：4-15L/s·m2；⑧.反洗历时：5-7分钟；⑨.反洗膨胀率：40-50%。

五．工作原理石英砂过滤器利用石英砂作为过滤介质。

该滤料具有强度高，寿命长，处理流量大，出水水质稳定可靠的显着优点，石英砂的功能主要是去除水中悬浮物、胶体、泥沙、铁锈。

采用水泵加压，使原水通过过滤介质，去除水中的悬浮物，从而达到过滤的目的。

六．规格型号石英砂过滤器规格型号一览表3．型号说明ZX—SYS400设备的罐体直径，单位为mm；设备的名称：SYS，石英砂过滤器；。

纤维球过滤器简介一．产品功能纤维球过滤器适用于处理江、河、湖泊及水库等浊度不大于100mg/1的地表水的深度净化处理；同样适用于游泳池循环用水处理，废水生物处理后的直接过滤，更适合水源比较紧张的缺水地区给水，使出水水质透明、清洁、卫生。

达到国家饮用水水质标准。

二．适用范围适用于油田污水、工业污水、化工溶液较重、污水深度处理的预处理、电子纯水制备，旁滤与废水回用，电力高标用水，空调循环冷却水，其它高精度用水及游泳池循环水等场合。

三．产品特点过滤精度高、处理量大、滤速快、反冲洗强度低，滤料再生效果好。

四．技术参数1．处理效果粗滤(单台并联) 进水SS≤100MG/L，出水SS≤10MG/L，10微米粒径去除率≥95%精滤(单台并联) 进水SS≤20mg/L，出水SS≤2mg/L，5微米粒径去除率≥96%二级串联进水SS≤100mg/L，出水SS≤2mg/L，5微米粒径去除率≥96%截污容量6-20kg/m22．工作环境参数①.工作温度：5-60℃（特殊温度可定做）；②.工作压力： 0.6MPa；③.进水水压：≥0.04MPa；④.反冲洗进水水压：≥0.15 MPa；⑤.进出口压差：≤0.05MPa。

3．运行参数①.工作方式：压力式；②.运行方式：水流自上而下；③.过滤速度：20-30m/h；④.运行周期：8-48h；⑤.反洗方式：气水结合；⑥.反洗耗水：1-3%；⑦.反洗强度：5-15L/s·m2；⑧.反洗历时：20-30min；⑨.反洗膨胀率：40-50%。

五．工作原理纤维球过滤器主要有圆筒式压力容器，支座、入孔及连接管等组成，其工作原理可分为过滤和反冲洗两个阶段。

过滤时原水加入定量的混凝剂，经水泵叶轮快速混合后进入本设备进行净化过滤，随着过滤时间的延续，滤层上截留物逐渐增多，水流经过滤的水头损失会逐渐增加，一般当水头达到5米时即应进行反冲洗，反冲洗的方法是调节阀门的开闭，使原水往原出水口处进水，进水口的排污口排出污水，在水反冲洗前应先进行气反冲，反冲历时5分钟后，再进入水冲洗，反冲完毕即可投入正常运行状态。

Y型过滤器技术参数一、产品概述该产品可有效去除管路流体中的机械杂质，用于过滤对不锈钢或铸铁无腐蚀作用的流动液体。

二、运用场合适用于循环冷却水系统、热交换系统、空调制冷系统、集中供暖系统、热水锅炉系统等，适用行业包括建筑、化工、电力、冶金、橡胶、造纸、轻纺、煤炭、食品等行业。

过滤器要求流经水处理仪的介质温度不可超过225℃；三、产品特点1、结构简单，可靠性强；2、拆装方便，易清洗、维护；3、滤网规格多，满足不同场合过滤要求；4、价格低廉，使用寿命长。

四、产品型号说明该设备按进出水口公称通径分，常规产品有DN50mm ～DN600mm等共14种规格；公称压力为；按结构形式分为Y型和T型两种。

1、Y型过滤器CNAF- F接口连接型式代号，F 为法兰连接公称压力，MPa公称通径，mm结构型式代号，CNAF为Y型过2、T型过滤器CNAF- - F接口连接型式代号，F 为法兰连接公称压力，MPa公称通径，mm结构型式代号，SRS为T型过滤器五、结构及外形尺寸该产品主要由进出口法兰、壳体、过滤部件和法兰盖等组成，其基本结构及外形尺寸如图所示。

将法兰盖取下，即可取出过滤部件进行清洗，除去滤网上截留下来的杂质。

图1、Y型过滤器表1、Y型过滤器尺寸表注：出入水口连接法兰为图2、T型过滤器T型过滤器尺寸表注：出入水口连接法兰为六、技术性能参数公称压力：（其他规格可特制）；工作温度：≤225℃；滤网规格：10～120目/英寸可选，默认规格为20目。

七、安装、使用1.安装时应注意使壳体上的箭头方向（水平或向下）与介质的流动方向一致，并使法兰盖始终向下，以便于开盖时排污；2.建议设置旁通，以便在过滤器进行清洗或故障时不影响系统的正常运行；3.过滤器与执行机构或仪表之间应有一定距离，一般为公称通径的6～10倍以上；4.过滤器与水处理设备配套使用时，应安装在水处理设备进水口之前；5.过滤部件须定期清洗，清洗周期及清洗剂由用户根据使用条件自行决定。
