国家电网单相表DDS

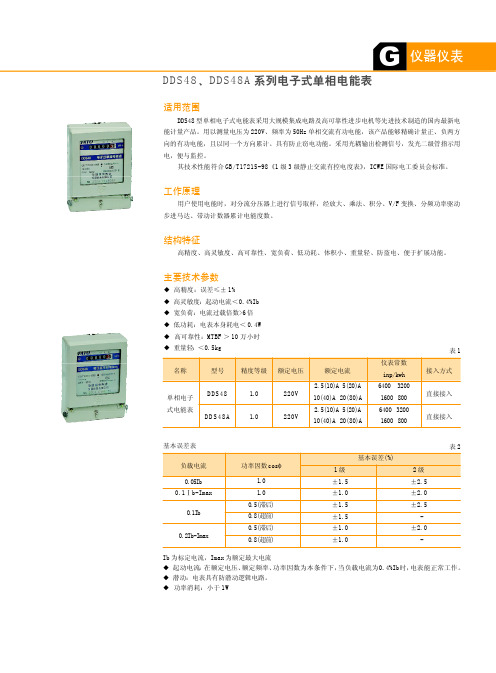

单相电子式电能表使用说明书1、概述DDSXXX型单相电子式电能表（以下简称仪表），该表用来测量参比频率为50Hｚ/60Hz单相有功电能。

它具有较高的准确度、可靠性、稳定性和可行性。

本仪表是采用国际先进的超低功耗大规模集成电路技术、微处理器及ＳＭＴ工艺制造的优良产品，关键器件选用国际品牌、长寿命器件，提高了产品的可靠性和使用寿命。

产品制造符合GB/T 17215-2002《１级和２级静止式交流有功电能表》、DL/T 645—1997 《多功能电能表通信规约》对单相静止式电能表全部技术指标。

2、主要规格型号2.1规格电压：220V 50Hz。

电流：1.5(6)A、3(6)A、5(20)A、5(30)A、10(40)A、15(60)A、20(80)A、30(100)A。

精度等级：1.0或2.02.2基本误差2.2.1 启动电流：有功≤0.004Ｉb。

2.2.2潜动：电压线路加115％Ｕn，当电流回路电流为0时，电能表输出的有功脉冲不多于1个脉冲。

3、主要技术指标3.1 工作电压范围：0.9Ｕn ～1.1Ｕn;工作温度范围：－25℃～55℃。

3.2相对湿度：25％～95％。

3.3功率消耗：电压线路有功功耗＜1.5W，视在功耗＜10VA。

4、主要功能4.1电能计量正向有功电能计量，反向计入正向电能。

4.2输出接口采用光耦隔离的无源脉冲输出接口。

采用计度器显示总电量。

4.4无需备用电池电量数据永久保存。

4.5可用红外和带隔离的RS485接口与表计进行数据交换。

4.6计度器由单片机直接驱动，可以避免上下电时计度器丢脉冲现象，可以保证抄表数据和计度器器指示完全一致，防止了应数据不一致引起的一切纠纷。

注:红外和485功能为可选项 5ＩＵ6、仪表的安装与接线6.1仪表在出厂前经检验合格并加铅封。

在安装使用前，应检查铅封是否完好，铅封完好即可安装使用。

6.2仪表应安装在室内通风干燥的地方，用一个挂钩和两个螺钉固定，在有污秽或可能损坏仪表的场所，仪表应用保护柜保护。

DDS33型单相电子式电力仪表(新型导轨式带RS485）使用说明书PA2018E472-331．用途及适用范围DDS33单相多功能电力仪表（以下简称电力仪表）系我公司采用微电子技术计量电能，采用进口专用大规模集成电路应用数字采用处理技术及SMT工艺等先进技术研制开发的新型单相电力仪表。

该电力仪表完全符合GB/T17215.321-2008国家标准及IEC62053国际标准中1级或2级单相电能表的相关技术要求，可直接精确地测量电能计量中正向有功电能；通讯协议符合DL/T645—2007规约，可以通过RS485或红外掌机读取总电量、电压、电流、功率；由7位LCD液晶显示总用电量；具有抄表方便，可靠性高、体积小、重量轻、外表美观、工艺先进、35mmDIN标准导轨方式安装等特点；并具有良好的抗电磁干扰、低工耗节电、高精度、高过载、高稳定性、防窃电。

长寿命。

该电力仪表适用于计量额定频率为50Hz或60Hz的单相交流有功电能、供固定安装在室内使用，适用于环境温度不超过-25℃～+55℃，相对湿度不大于95%，且空气中不含有腐蚀气体及避免尘沙、霉菌、盐雾、凝露、昆虫等影响。

2主要规格及技术参数2.1．电力仪表规格：规格型号准确度额定电压Ub额定电流（A）单相多功能仪表1级220V 1.5(6)A,5(20)A,5(30)A,10(40)A,15(60)A,20(80)A,20（100）A,30(100)A2级注：额定电流栏中，括号前的数值为额定电流值Ib，括号内的数值为额定最大电流值Imax。

2.2.技术参数：2.2.1 误差限电流值功率因数（COSΦ）百分数误差限（%）直接接入经互感器接入1级2级0.05Ib 0.02Ib 1 ±1.5 ±2.50.1Ib 0.05Ib 0.5L ±1.5 ±2.50.8C ±1.5 --- 0.1Ib～Imax 0.05Ib～Imax1 ±1.0 ±2.00.2Ib～Imax 0.1Ib～Imax 0.5L ±1.0 ±2.0 0.8C ±1.0 ---2.2.2 电动在额定电压、额定频率及COSΦ=1的条件下，当电力仪表负载电流为下规定值时，电力仪表起动并连续计量电能。

DDS833型单相导轨式电子式电能表浙制00000243号使用说明书感谢您选用电能表，敬请您关注以下内容：●安装工作应由专业人员完成。

●使用前请仔细阅读本说明书，以保证您安全、正确、高效地使用本电能表。

●请妥善保存本说明书，以便查阅。

一、用途与执行标准：DDS833型单相导轨式电子式电能表是采用专用大规模集成电路以SMT 生产工艺制造的产品，其具有高准确度、高可靠性、高过载、功耗小、体积小和重量轻等特点。

适用于计量额定频率为50Hz的单相交流有功电能。

35mm DIN标准导轨安装，符合DIN EN 50022标准，电表宽度分1极宽度（1P）18mm 2极宽度（2P）36mm 和4极宽度（4P）75mm。

本产品各项技术性能符合GB/T17215-2002《1级和2级静止式交流有功电能表》中的技术要求。

二、适用范围：该表供固定安装在室内使用，适用的环境温度范围-25℃～+55℃，相对湿度不超过80%，空气中应不含有腐蚀性气体且避免尘砂、霉菌、昆虫等影响。

三、工作原理：取自分压器和分流器上的信号送到乘法器电路，输出信号再送到V/F变换器，经分频电路输出去驱动步进电机，带动计度器计度。

四、规格与技术参数：1.规格、电能测试脉冲常数：型号规格电能测试脉冲常数(imp/kW·h)DDS8331P 220V5(25) A 10005(30) A 10005(32) A 1000最大负载电流35A，其他电流可根据要求定做型号规格电能测试脉冲常数(imp/kW·h)DDS833 2P 220V5（30） A 100010(40) A 10005(65) A 1000最大负载电流35A，其他电流可根据要求定做型号规格电能测试脉冲常数(imp/kW·h)DDS8334P 220V1.5(6) A 64005(20) A 320010(40) A 160020(80) A 800注：电流项括号前的数值为基本电流I b，括号内的数值为额定最大电流I max。

dds是什么意思
电表的dds的意思是单相（静止式）电子式电能表。

电表是电能表的
简称，是用来测量电能的仪表，又称电度表、火表、千瓦小时表，指测量
各种电学量的仪表。

电能表的分类
1、电能表按其用途可分为有功电能表、无功电能表、最大需量表、
标准电能表、复费率分时电能表、预付费电能表、损耗电能表和多功能电
能表等。

2、、电能表按其使用的电路可分为直流电能表和交流电能表。

交流
电能表按其相线又可分为单相电能表、三相三线电能表和三相四线电能表。

3、电能表按其工作原理可分为电气机械式电能表和电子式电能表。

电气机械式电能表用于交流电路作为普通的电能测量仪表，其中最常用的
是感应型电能表。

电子式电能表可分为全电子式电能表和机电式电能表。

4、电能表按其准确度等级可分为普通安装式电能表和携带式精密级
电能表。

5、电能表按其结构可分为整体式电能表和分体式电能表。

单相电子式电能表一、DDS131L型单相电子式电能表1、主要技术参数2、主要用途用于城镇居民小区及农村等单相用电户电能计量。

3、主要功能本产品具有双向计度功能，能够精确地测量正、负两个方向的有功电量，并以同一方向累计电能。

4、主要特点1．准确度高：全电子式设计，采用进口专用计量芯片，具有精度高、灵敏度高、可靠性好、宽范围、低功耗、重量轻等特点。

2．长寿命：采用SMT技术，选用知名品牌、长寿命元器件，精度不受频率、温度、电压、高次谐波影响，安装位置任意，整机出厂后无需调整。

可延长检定周期，大大降低了电力计量部门的工作量，可靠性较其它同类产品有明显提高。

3．运行稳定：工作电压范围宽，使电表运行具有较强的稳定性，免维护。

4．功耗低：采用优良设计，降低自身功耗，在大范围使用时，可降低电网线损，提高供电效率。

5．可根据用户需求增加红外、485接口通信功能；通讯协议符合《DL/T 645-2007多功能电能表通信协议》、 Modbus协议，用户采购前需先提出需该功能。

6．可根据用户需求增加远程控制用户拉合闸功能，用户采购前需先提出需该功能。

二、DDSY241型单相电子式预付费电能表1、主要技术参数2、主要用途用于新建或改造单相用电户的电能计量，具有预付费功能。

特别适合于居民住宅小区、机关、厂矿、学校等单位物业管理部门解决收费难问题。

3、主要功能1．本产品具有双向计度功能，能够精确地测量正、负两个方向的有功功率，并以同一方向累计电能。

用于交流单相有功电能的计算和预购。

2．预购电量、IC卡传递数据，实现数据回读，包括：剩余电量、累计购电量、总电量等信息。

3．储存用户住址、姓名、电表常数、倍率等信息。

4．剩余电量报警，提醒用户及时购电。

4、主要特点1．准确度高：全电子式设计，采用进口专用计量芯片及管理芯片，具有精度高、灵敏度高、可靠性高、宽范围、低功耗、重量轻、便于安装等特点。

2．长寿命：采用SMT技术，选用国际知名品牌、长寿命元器件，精度不受频率、温度、电压、高次谐波影响，安装位置任意，整机出厂后无需调整。

D DSF858型单相静止式多费率电能表产品安装使用前，请仔细阅读使用说明书，并妥善保管，以备查阅。

一、概述DDSF858单相静止式多费率电能表是本公司按照国家电网公司智能电表相关技术规范研制生产的新一代电能计量产品。

本产品采用专用大规模集成电路和SMT生产工艺，具有电能计量、数据处理、实时监测、自动控制、信息交互等功能。

本产品完全符合以下标准要求：GB/T1634.1-2004《塑料负荷变形温度的测定第1部分：通用试验方法》GB/T1634.2-2004《塑料负荷变形温度的测定第2部分：塑料、硬橡胶和长纤维增强复合材料》GB4208-2008《外壳防护等级(IP代码)》GB/T13384-2008《机电产品包装通用技术条件》GB/T17215.211-2006《交流电测量设备通用要求试验和试验条件，第11部分：测量设备》GB/T17215.301-2007《多功能电能表特殊要求》GB/Z21192-2007《电能表外形和安装尺寸》DL/T645-2007《多功能电能表通信协议》DL/T830-2002《静止式单相交流有功电能表使用导则》JJG596《电子式电能表检定规程》Q/GDW205-2008《电能计量器具条码》Q/GDW206《电能表抽样技术规范》二、规格和主要参数2.1规格额定电压:220V额定电流:1.5(6)A、5(20)A、10(40)A、5(60)A、15(60)A、20(80)A、30(100)A精度等级:1级、2级参比频率:50Hz2.2基本误差2.3起动:在额定电压和cosφ=1(对有功电能表)的条件下,负载电流升到起动电流IQ后,电能表在起动时限内能起动并连续记录。

直接接入:IQ=0.004Ib,经互感器接入:IQ=0.002In。

起动规定时间：min2.4潜动：施加115%的额定电压,电流线路无电流,cosφ=1,电能表的测试输出在规定的时限内不应产生多于一个的脉冲。

单相电了式电能表使用说明书1概述DDSXX；型单相电子式电能表(以下简称仪表)，该表用来测量参比频率为50Hz /60Hz单相有功电能。

它具有较高的准确度、可靠性、稳定性和可行性。

本仪表是采用国际先进的超低功耗大规模集成电路技术、微处理器及SMT工艺制造的优良产品，关键器件选用国际品牌、长寿命器件，提高了产品的可靠性和使用寿命。

产品制造符合GB/T 17215-2002《1级和2级静止式交流有功电能表》、DL/T 645—1997《多功能电能表通信规约》对单相静止式电能表全部技术指标。

2、主要规格型号2.1规格电压：220V 50Hz。

电流：1.5(6)A、3(6)A、5(20)A、5(30)A、10(40)A、15(60)A、20(80)A、30(100)A。

精度等级：1.0或2.02.2基本误差2.2.1启动电流：有功w 0.004 I b。

2.2.2潜动：电压线路加115%U n,当电流回路电流为0时，电能表输出的有功脉冲不多于1个脉冲。

3、主要技术指标3.1工作电压范围：0.9 U n〜1.1 U n;工作温度范围：一25r〜55r3.2相对湿度：25%〜95%。

3.3功率消耗：电压线路有功功耗v 1.5W,视在功耗v 10VA4、主要功能4.1电能计量正向有功电能计量，反向计入正向电能4.2输出接口采用光耦隔离的无源脉冲输出接口。

4 -------- W■1rJI1^-1■两」4.3指示采用计度器显示总电量。

4.4无需备用电池电量数据永久保存。

4.5可用红外和带隔离的RS485接口与表计进行数据交换。

4.6计度器由单片机直接驱动，可以避免上下电时计度器丢脉冲现象， 可以保证抄表数据和计度器器指示完全一致，防止了应数据不一致引起的一切纠纷。

注：红外和485功能为可选项6、仪表的安装与接线6.1仪表在出厂前经检验合格并加铅封。

在安装使用前，应检查铅封是否完好，铅封完好即 可安装使用。

6.2仪表应安装在室内通风干燥的地方，用一个挂钩和两个螺钉固定，在有污秽或可能损坏 仪表的场所，仪表应用保护柜保护。
