2 成套配电柜、控制柜(屏、台)和动力、

建筑电气工程质量检查要点（一）基本规定1依据标准：《建筑电气工程施工质量验收规范》GB50303标准。

2对成套配电箱（柜）、控制柜（台、箱）、柴油发电机、电动机、电加热器及电动执行机构、母线槽、电缆、电线、梯架、托盘、槽盒、导管、灯具、插座、开关等主要设备、材料、成品和半成品等按规范进行检查验收，并做好验收记录。

3高压的电气设备、布线系统以及继电保护系统必须交接试验合格。

4电气设备的外露可导电部分应单独与保护导体相连接，不得串联连接，连接导体的材质、截面积应符合设计要求。

5电气设备上的计量仪表、与电气保护有关的仪表应检定合格，且当投入运行时，应在检定有效期内。

6试运转及系统调试应符合设备技术文件和验收规范要求。

系统调试所使用测试仪器在使用合格检定或校准合格有效期内，精度等级及最小分度值能满足工程性能测定要求。

（二）变压器、箱式变电所安装的检查，包括：1安装前，室内的装饰面、地面的找平层、基础、预埋件、预留孔等。

2变压器的安装位置、附件等；油浸变压器油位。

变压器中性点的接地方式、接地电阻值等。

3箱式变电所及落地式配电箱的基础、固定、保护连接及保护标识、交接试验等。

4有载调压开关、绝缘件、制动件、变压器器身、外涂层、风口防护、（四柜体内部接线及标识等。

（三）成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）（以下简称：柜盘）安装检查，包括：1 基础型钢安装、柜盘布置及安全间距、相互之间的连接等。

2 柜盘的基础、安装质量、内部附件及元件的试验、配线、面板上电器连接导线、防电击保护等。

3 高低压成套配电柜交接试验，低压成套配电柜的绝缘电阻、二次回路的耐压试验。

4 配电箱的剩余电流动作保护器动作时间；柜盘内电涌保护器。

电动机、电加热器及电动执行机构检查接线的检查，包括：1 低压电动机、电加热器及电动执行机构的绝缘电阻值。

2 电气设备安装牢固性、密封性等。

3 电动机抽芯检查、电源线的接触及保护、接线盒内绝缘防护等。

xx建筑工程建筑电气工程施工作业指导书成套配电柜、控制柜、(屏台)和动力、照明配电箱(盘)安装牵头单位：xx建筑分公司参编单位：xx**公司xx**分公司目录4 电气照明工程 (1)4.1 成套配电柜、控制柜、(屏台)和动力、照明配电箱(盘)安装14.1.1 适用范围 (1)4.1.2 施工准备 (1)4.1.3 技术要求 (1)4.1.4 安装程序与工艺流程 (2)4.1.5 工艺要求和施工方法 (3)4.1.6 质量控制及检验 (5)4.1.7 安全、职业健康和绿色施工要求 (5)4 电气照明工程4.1 成套配电柜、控制柜、(屏台)和动力、照明配电箱(盘)安装4.1.1 适用范围适用于一般工业与民用建筑电气照明工程成套配电柜、控制柜、(屏台)和动力、照明配电箱(盘)安装的施工。

4.1.2施工准备（1）作业面要求1）建筑结构工程必须经过结构验收，墙面、地面、抹灰作业完成，符合设计要求和规范的规定；2）线管、线槽、电箱、电盒安装完毕符合设计要求，且完好无损无污染；3）设备基础和构架应达到允许设备安装的强度，焊接构件的质量应符合要求，基础槽钢应固定可靠；4）预埋件及预留孔的位置和尺寸，应符合设计要求，预埋件应牢固。

施工图纸及技术齐全；5）施工图纸技术齐全；6）环境湿度应达到设计要求或产品技术文件的规定。

（2）人员准备1）本作业施工人员需要有电气作业操作证，操作证项目和所操作的项目要一致，且在有效期内；2）施工操作人员应接受三级安全教育培训、技术交底、安全技术交底、应急演练等教育培训，考核合格后才能上岗；在施工作业前应认真学习施工组织设计和施工方案，熟悉施工图纸和规范标准，消除有关技术问题；3）施工人员必须按要求佩戴安全防护用品。

（3）机械设备要求1）主要施工机械：电焊机、电动锤、钢卷尺、水平尺、万用表、母线煨弯器、力矩扳手、钢锯等；2）主要检测机具：万用表、兆欧表、卷尺等。

（4）材料要求设备及器材到达现场后，应作下列验收检查:1)包装完整，密封件密封应良好。

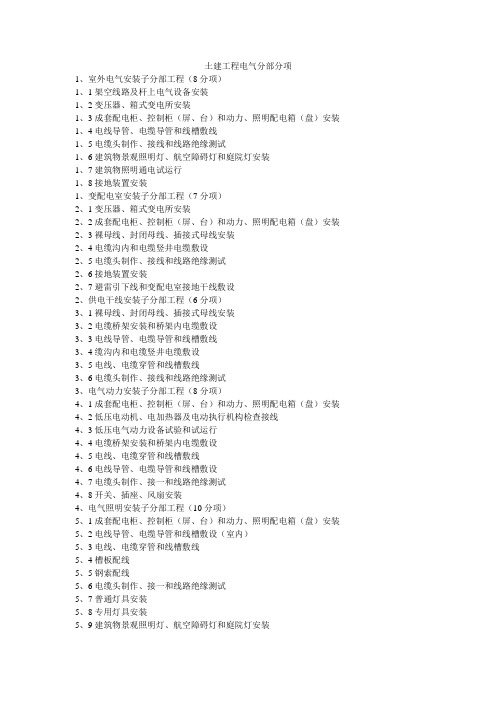

土建工程电气分部分项1、室外电气安装子分部工程（8分项）1、1架空线路及杆上电气设备安装1、2变压器、箱式变电所安装1、3成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装1、4电线导管、电缆导管和线槽敷线1、5电缆头制作、接线和线路绝缘测试1、6建筑物景观照明灯、航空障碍灯和庭院灯安装1、7建筑物照明通电试运行1、8接地装置安装1、变配电室安装子分部工程（7分项）2、1变压器、箱式变电所安装2、2成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装2、3裸母线、封闭母线、插接式母线安装2、4电缆沟内和电缆竖井电缆敷设2、5电缆头制作、接线和线路绝缘测试2、6接地装置安装2、7避雷引下线和变配电室接地干线敷设2、供电干线安装子分部工程（6分项）3、1裸母线、封闭母线、插接式母线安装3、2电缆桥架安装和桥架内电缆敷设3、3电线导管、电缆导管和线槽敷线3、4缆沟内和电缆竖井电缆敷设3、5电线、电缆穿管和线槽敷线3、6电缆头制作、接线和线路绝缘测试3、电气动力安装子分部工程（8分项）4、1成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装4、2低压电动机、电加热器及电动执行机构检查接线4、3低压电气动力设备试验和试运行4、4电缆桥架安装和桥架内电缆敷设4、5电线、电缆穿管和线槽敷线4、6电线导管、电缆导管和线槽敷设4、7电缆头制作、接一和线路绝缘测试4、8开关、插座、风扇安装4、电气照明安装子分部工程（10分项）5、1成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装5、2电线导管、电缆导管和线槽敷设（室内）5、3电线、电缆穿管和线槽敷线5、4槽板配线5、5钢索配线5、6电缆头制作、接一和线路绝缘测试5、7普通灯具安装5、8专用灯具安装5、9建筑物景观照明灯、航空障碍灯和庭院灯安装5、10开关、插座、风扇安装5、备用和不间断电源安装子分部工程（8分项）6、1成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装6、2柴油发电机组安装6、3不间断电源安装6、4裸母线、封闭母线、插接式母线安装6、5电线导管、电缆导管和线槽敷设（室内）6、6电线、电缆穿管和线槽敷线6、7电缆头制作、接一和线路绝缘测试6、8接地装置安装7、防雷及接地装置安装子分部工程（4分项）7、1接地装置安装7、2避雷引下线和变配电室接地干线敷设7、3建筑物等电位联结7、4接闪器安装。

第三章 成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装第一节 施工准备（1级 2级）对主要器材要求：1．设备及材料均符合国家或部颁发现行技术标准，符合设计要求，并有出厂合格证。

设备应有铭牌，并注明厂家名称，附件、备件齐全。

2．铁制配电箱（盘）：箱体应有一定的机械强度，周边平整无损伤，油漆无脱落，夹层底板厚度不小于 1.5mm，箱内各种器具应安装牢固，导线排列整齐，压接牢固、并为合格供货商定点厂产品，并有产品合格证。

3．塑料配电箱（盘）：箱体应有一定的机械强度，周边平整无损伤，塑料二层底板厚度不应小于8mm，并有产品合格证。

4．木制配电箱（盘）：应刷防腐、防火涂料，木制板盘面厚度不应小于20mm。

5．必须采用镀锌型钢和板材、镀锌螺栓、螺母、垫圈、机螺丝符合规范要求，并有材质证明。

6．绝缘导线：导线的型号规格必须符合设计要求，并有产品合格证。

第二节 工艺流程和施工要领（1级 2级 3级）一、成套配电柜、控制柜（屏、台）（三级）设备开箱检查 → 设备搬运 → 柜（盘）就位 → → 柜（盘）上方母线配制 →柜（盘）二次回路结线 →→ 柜（盘）试验调整 → 送电运行验收1. 设备开箱检查：1.1 按照设备清单、施工图纸及设备技术资料，核对设备本体及附件、备件的规格型号应符合设计图纸要求；附件、备件齐全；产品合格证件、技术资料、说明书齐全。

1.2 柜(盘)本体外观检查应无损伤及变形，油漆完整无损。

1.3 柜(盘)内部检查：电器装置及元件、绝缘瓷件齐全、无损伤、裂纹等缺陷。

2. 设备搬运2.1 设备运输：由起重工作业，电工配合。

根据设备重量、距离长短可采用汽车、汽车吊配合运输、人力推车运输或卷扬机滚杠运输。

2.2 设备运输、吊装时注意事项：2.2.1 道路要事先清理，保证平整畅通。

2.2.2 设备吊点：柜(盘)顶部有吊环者，吊索应穿在吊环内，无吊环者吊索应挂在四角主要承力结构处，不得将吊索吊在设备部件上。

整理完毕成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）的安装规定依据：《建筑电气工程施工质量验收规范》（GB50303-2002）主控规定项目1、柜、屏、台、箱、盘的金属框架及基础型钢必须接地（PE）或接零（PEN）可靠；装有电器的可开启门，门和框架的接地端子间应用裸编织铜线连接，且有标识。

2、当设计无要求时，柜（屏、台、箱、盘）内保护导体最小截面积S p不应小于下列规定：保护导体最小截面积照明配电箱（盘）安装应符合下列规定1、箱（盘）内配线整齐，无绞接现象。

导线连接紧密，不伤芯线，不断股。

垫圈下螺丝两侧压的导线截面积相同，同一端子上导线连接不多于2根，防松垫圈等零件齐全。

2、箱（盘）内开关动作灵敏可靠，带有漏电保护的回路，漏电保护装置动作电流不大于30mA，动作时间不大于0.1s。

3、照明箱（盘）内，分别设置零线（N）和保护地线（PE线）汇流排，零线和保护地线经汇流排配出。

一般规定项目1、柜、屏、台、箱、盘间配线：电流回路应采用额定电压不低于750V、芯线截面积不小于2.5mm2的铜芯绝缘电线或电缆；除电子元件或类似回路外，其他回路的电线应采用额定电压不低于750V、芯线截面不低于1.5mm2的铜芯绝缘电线或电缆。

二次回路连线应成束绑扎，不同电压等级、交流、直流线路及计算机控制线路应分别绑扎，且有标识；2、连接柜、屏、台、箱、盘面板上的电器及控制台、板等可动部位的电线应符合下列规定：采用多股铜芯软电线，敷设长度留有适当裕量；线束有外套塑料管等加强绝缘保护层。

3、箱（盘）内接线整齐，回路编号齐全，标识准确；箱（盘）不采用可燃材料制作；箱（盘）安装牢固，垂直允许偏差为1.5‰；底边距地面为1.5m配电盘底边距地面不小于1.8m。
