回弹检测方法在建筑工程混凝土强度检测中的应用摘要：混凝土强度检测是建筑质检中十分必要的一环，这不仅关系到建筑工程的合规性，更是为确保建筑安全起到重要作用。
而混凝土强度检测易受到人为因素干扰，依靠人工检测在精确性与可靠性上都存在风险。
因此，要想确保混凝土强度检测的准确性，必须要借助适当的检测工具并结合科学合理的测算方式来减少人为误差。
在此检测需求下，用于检测混凝土强度的回弹检测方法应运而生并被大范围地运用，起到了十分高效的作用。
基于此，本篇文章对回弹检测方法在建筑工程混凝土强度检测中的应用进行研究，以供参考。
关键词：回弹检测方法；建筑工程；混凝土强度检测；应用引言为提高检测的科学性，需减少人为因素的影响，采用精确的仪器和科学的检验方法进行检验。
回弹检测法检测建筑物混凝土试块对建筑构件完整性影响小，取得的结果精确度高，所以，在建筑工程混凝土强度检测中被广泛应用。
1回弹法检测技术原理回弹检测方法有其基本的检测原理，其主要是依据混凝土表面受其回弹幅度来检测混凝土强度。
回弹检测仪器中有用于敲击的重锤，混凝土受撞击后表面会对撞击力产生回弹，重锤会计算混凝土回弹的幅度，也就是相应的回弹值。
而仪器中的重锤是受弹簧驱动的，接受到回弹值后，仪器可通过重锤回弹值和弹簧驱动长度两个数值之比检测混凝土强度。
这里需要注意的是，回弹检测方法是直接施力于混凝土表面的一中检测方式，应归为表面硬度检测法。
2回弹法在混凝土强度检测中的影响因素在建筑施工过程中，对混凝土强度检测通常都会用到回弹法检测技术。
但这一检测方式只适用于表面硬度检测，并不能对混凝土内部强度进行估算，因此，这一检测方法在遇到混凝土内外部强度相同的情况时，检测结果的准确性就不能保证。
在混凝土发生水化情况时，其内部会产生约1/3的氢氧化钙，加速水泥硬化。
而在固化的过程中，混凝土能够与氢氧化钙产生化学反应，在表面形成主要成分为碳酸钙的保护层。
在建筑现场检测混凝土强度时，碳酸钙保护层的厚度直径也会对回弹法检测产生影响。
回弹法检测砼抗压强度技术规程
（原创版）
目录
1.回弹法检测砼抗压强度技术规程的概述
2.回弹法的原理和操作方法
3.回弹法在砼抗压强度检测中的应用
4.回弹法检测砼抗压强度的优缺点
5.回弹法检测砼抗压强度的技术规程
正文
一、回弹法检测砼抗压强度技术规程的概述
回弹法检测砼抗压强度技术规程是一种通过测量砼表面回弹程度来
推断砼抗压强度的方法，该方法操作简单、检测灵活快捷，几乎不受构件尺寸、形状的影响，且对结构不会造成损害。
二、回弹法的原理和操作方法
回弹法是利用弹簧秤或重锤将钢球或重锤以一定的速度撞击砼表面，根据钢球或重锤反弹的高度来判断砼的抗压强度。
在实际操作中，需要选取一定数量的测点，对每个测点进行多次回弹测试，然后取平均值作为该测点的回弹值。
三、回弹法在砼抗压强度检测中的应用
回弹法广泛应用于砼结构的现场检测，如桥梁、隧道、房屋等。
它可以用于检测砼的抗压强度、碳化深度、表层状态等参数，为砼结构的安全评估和维修提供科学依据。
四、回弹法检测砼抗压强度的优缺点
回弹法的优点在于操作简单、检测灵活快捷，几乎不受构件尺寸、形
状的影响，且对结构不会造成损害。
但回弹法也存在一些缺点，如受环境湿度、碳化深度、不同检测部位、混凝土保护层厚度、配筋等因素的影响，导致回弹值存在一定的误差。
五、回弹法检测砼抗压强度的技术规程
我国现行的《回弹法检测混凝土抗压强度技术规程》为 JGJ/T
23-2011，该规程主要包括总则、术语和符号、回弹仪、检测技术、回弹值计算、测强曲线、混凝土强度的计算等内容。

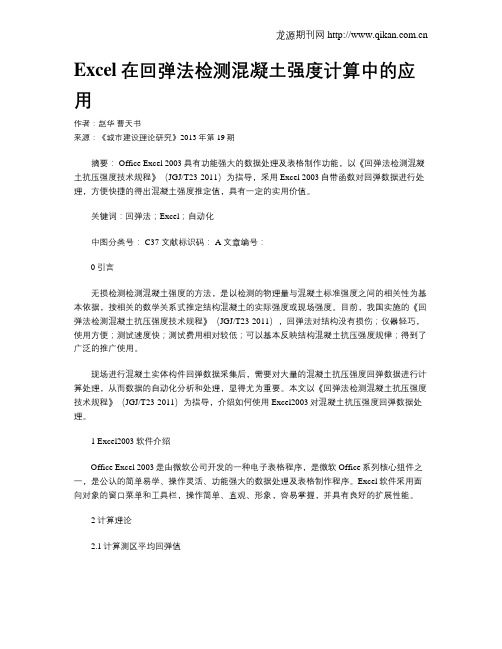

Excel在回弹法检测混凝土强度计算中的应用作者：赵华曹天书来源：《城市建设理论研究》2013年第19期摘要： Office Excel 2003具有功能强大的数据处理及表格制作功能，以《回弹法检测混凝土抗压强度技术规程》（JGJ/T23-2011）为指导，采用Excel 2003自带函数对回弹数据进行处理，方便快捷的得出混凝土强度推定值，具有一定的实用价值。
关键词：回弹法；Excel；自动化中图分类号： C37 文献标识码： A 文章编号：0引言无损检测检测混凝土强度的方法，是以检测的物理量与混凝土标准强度之间的相关性为基本依据，按相关的数学关系式推定结构混凝土的实际强度或现场强度。
目前，我国实施的《回弹法检测混凝土抗压强度技术规程》（JGJ/T23-2011），回弹法对结构没有损伤；仪器轻巧，使用方便；测试速度快；测试费用相对较低；可以基本反映结构混凝土抗压强度规律；得到了广泛的推广使用。
现场进行混凝土实体构件回弹数据采集后，需要对大量的混凝土抗压强度回弹数据进行计算处理，从而数据的自动化分析和处理，显得尤为重要。
本文以《回弹法检测混凝土抗压强度技术规程》（JGJ/T23-2011）为指导，介绍如何使用Excel2003对混凝土抗压强度回弹数据处理。
1 Excel2003软件介绍Office Excel 2003是由微软公司开发的一种电子表格程序，是微软Office系列核心组件之一，是公认的简单易学、操作灵活、功能强大的数据处理及表格制作程序。
Excel软件采用面向对象的窗口菜单和工具栏，操作简单、直观、形象，容易掌握，并具有良好的扩展性能。
2 计算理论2.1计算测区平均回弹值应从该测区的16个回弹值中剔除3个最大值和3个最小值，余下的10个回弹值应按下式计算： (1)式中：——测区平均回弹值，精确至0.1——第i个测点的回弹值2.2角度修正非水平状态检测混凝土浇筑侧面时，测区的平均回弹值应按下图修正：图1检测角度修正2.3检测面修正水平方向检测混凝土浇筑顶面或底面时，测区的平均回弹值应按下列公式修正。
回弹法检测混凝土抗压强度计算软件设计说明1软件功能特色本软件计算过程、计算结果完全符合规程要求，并且提供了“规范格式”、“推荐格式”两种格式的报告打印，提供了数据输出为Excel 文件的功能。
总结起来，本软件有以下功能和特色：（1）实时计算功能。
在输入的过程中直接显示计算结果，不需要再按诸如“计算”等类的按钮，所见即所得，方便快捷。
（2）报告打印功能。
本软件提供规范中的报告格式和作者自己在长期检测工作中总结出来的报告格式两种范本。
（3）数据输出功能。
当前项目中的所有数据及计算结果均可输出为Excel文件，为你的后续处理提供更多的方便。
（4）数据库管理功能。
所有的工程项目以记录的样式保存在数据库中而不是以单个的文件保存，查询简洁、方便。
（5）构件强度，既可以单根评定，也可以按批量评定。
批量评定时还可根据需要自行确定样本数量。
（6）提供回弹角度修正、浇筑面修正以及测区强度修正。
如芯样修正、同条件养护试块修正等，直接输入强度修正系数即可。
（7）试用期内功能完全开放2程序界面介绍本软件的风格与大家习以为常的98、XP等系统风格完全一致，程序界面就是以下两种，至于怎么操作，恐怕就不用我多言了吧？^_^ 图1为输入工程信息时的界面。
注意左边的导航树，点击任何一个构件名称，界面便会变为图2输入构件数据了，再次点击树根的工程名称时，界面又会变为图1。
图1：输入工程信息时的界面图2：输入构件信息及回弹数据时的界面程序菜单、工具栏中均有“添加构件”、“删除构件”等功能，当鼠标位于左侧的构件列表中时，按鼠标右键可弹出快捷菜单直接进行各项操作，如图1。
本程序对鼠标的右键功能定义的可比较多哦，在不同的区域轻按右键或许会有你希望的快捷功能！3快速输入设置输入大量的回弹数据，往往是令人头痛的一件事情，本程序在设计时充分考虑了一般的输入习惯，使盲打成为可能，你若是对数字键盘比较熟悉的话，一上午计算百八十根构件绝对没问题！1)碳化深度、强度修正系数整列输入（图3、图4）。
回弹法在混凝土检测中的应用在对混凝土的抗压强度的检测工作中，实际施工中使用回弹法是得到了广泛应当用的一种方法。
通过在时间里中使用回弹仪进行混凝土试块强度的对比试验，对于在实际的施工过程中回弹法是否能够达标的准确性和适用性进行了透彻的分析。
回弹法以其设备简单、操作方便、成本低、效率高等诸多优点而在混凝土强度检测中得到了广泛的应用。
文章主要从回弹法混凝土强度检测值影响因素、回彈法混凝土强度检测注意问题等方面对回弹法在混凝土强度检测中的应用进行了分析。
标签：回弹法；无损检测；混凝土检测利用回弹仪（一种直射锤击式仪器）检测普通混凝土结构构件抗压强度的方法简称回弹法。
回弹法是现在国内使用最为广泛的混凝土抗压强度无破损检测方法之一，在工程质量检测中发挥了很大的作用。
回弹法检测混凝土抗压强度具有以下优点：仪器价格便宜，测试速度快，测试费用相对较低、操作简单方便，不破坏混凝土的正常使用。
是我国目前工程检测中应用最为广泛的检测方法之一。
使用回弹法检测混凝土的抗压强度已经在我国使用了几十年，由于回弹法的特点非常多，除了灵活可靠，快速经济之外操作起来非常简便，是如今建筑行业使用最为广泛的检测仪器。
但是在回弹法的使用中任然有很多不规范的操作、错误的计算方法以及随意性的问题，比较容易出现较大的误差。
如何能够保证检验的精度，让回弹法能够在混凝土的检验中发挥更大的作用，是工程建设者非常关注的一个话题。
一、回弹法检测的原理和特点由于混凝土的抗压强度与其表面硬度之间有着一定的关联，当回弹仪的弹击锤击打在混凝土表面上时，其回弹高度与混凝土表面硬度有着特定的比例关系。
所以用回弹值反映混凝土表面硬度，再根据表面硬度来推求混凝土的抗压强度。
用回弹法检测混凝土抗压强度，虽然检测精度不高，但是设备简单、测试速度快、操作方便，而且检测费用低，且不破坏混凝土的正常使用，所以回弹法检测在现场测定中使用较多。
但影响回弹法准确性的因素也较多，如仪器性能、操作方法、气候条件等。
Excel在回弹法混凝土强度试验数据处理中的应用摘要回弹法检测混凝土强度试验是公路、桥梁工程中的一项重要的试验项目，本文以《公路路基路面现场测试规程》（ＪＴＪ－０５９—９５）及《回弹法检测混凝土抗压强度技术规程》 ＤＢ３２／Ｐ ＪＧ ００２－９２ 为标准，编写了回弹数据的Ｅｘｃｅｌ电子表格模板。
介绍了用此模板计算回弹试验数据的实例及其优点。
关键词回弹法数据电子表格模板公路、桥梁施工及监理过程中，经常要在现场对水泥混凝土路面及桥梁构件的抗压强度进行测定，以此作为施工质量控制的依据。
回弹仪检测水泥混凝土强度试验，就是采用标准化的回弹仪，测定普通混凝土的抗压强度，除了在试验过程中要严格遵循试验规程所规定的方法和步骤外，数据处理的准确性也大为重要。
以往一直采用手工方法计算数据，由于存在人为误差，且速度慢。
鉴于此开发计算机计算回弹数据的方法，实现计算的准确、快速。
本文使用Ｅｘｃｅｌ软件，并使输出格式符合江苏省交通厅工程质量监督站颁布的《江苏省公路、水运工程试验检测用表》中试表８０１（回弹仪检测水泥混凝土强度试验记录表）的格式要求。
１回弹仪检测水泥混凝土强度的试验与数据计算步骤１．１回弹仪检测水泥混凝土强度的试验步骤按照《公路路基路面现场测试规程》及《回弹法检测混凝土抗压强度技术规程》规定的方法和步骤，用回弹仪测定混凝土表面的回弹值，要求每个试样的测区数不宜少于６～１０个，每个测区测定１６个测点，并测定回弹仪测试角度，测定混凝土表面相应测区的碳化深度。
１．２试验数据的计算步骤主要计算步骤如下：回弹值计算→角度修正→碳化深度计算→单个构件混凝土强度测定２编制思路２．１运用Ｅｘｃｅｌ９７的工作表功能根据《公路路基路面现场测试规程》、《回弹法检测混凝土抗压强度技术规程》及《江苏省公路、水运工程试验检测用表》的要求作出回弹法混凝土强度试验数据电子表格。
２．２在单元格中输入公式、函数、函数宏，用于自动计算击实结果。
２．３运用Ｅｘｃｅｌ的模板功能，把制作好的电子表格采用模板的方式保存起来，也就是将电子表格形成公用格式，在以后的工作中就可以经常使用。
第50卷增刊建筑结构Vol.50 S2回弹法在C50~C60混凝土抗压强度检测应用中的探讨王楠（大连市建筑工程质量检测中心有限公司，大连116021）［摘要］通过对大连地区不同工程强度等级在C50~C60之间的高强混凝土构件进行现场检测，采用中型回弹仪进行混凝土抗压强度检测所得到的强度换算值与采用高强回弹仪测得强度换算值，以及在相应检测位置钻取芯样所得到的试件抗压强度进行对比。
结果表明：采用中型回弹法在检测C50~C60混凝土抗压强度所得到的强度推定值与其实际强度存在较大偏差。
［关键词］回弹法；现场检测；高强混凝土；钻芯法中图分类号：TU375.4 文献标识码：A 文章编号：1002-848X(2020)S2-0654-04Discussion on application of rebound method in C50~C60 concrete compressive strength inspectWANG Nan(Dalian Construction Engineering Quality Inspection Center Co., Ltd., Dalian 116024, China)Abstract:Through the in-situ inspection of high-strength concrete components with strength grade between C50 and C60 of different engineering in Dalian area, the strength conversion value obtained by the use of medium-sized rebound instrument for concrete compressive strength test, the strength conversion value obtained by the use of heavy-sized rebound instrument, and the compressive strength obtained by drilling core method at the corresponding inspection positions was compared. The results show that there is big deviation between the estimated strength of C50~C60 concrete and its actual strength.Keywords: rebound method; in-situ inspect; high strength concrete; drilled core method0 概述随着我国经济发展，城镇化的不断推进，建筑工程量和建设速度大幅增加，与工程质量相关的安全事故也频频发生。
