图纸比例换算

图纸比例标准图纸比例标准是指在绘制图纸时，所采用的比例尺度的规定。

在工程设计、建筑设计、机械制图等领域，图纸比例标准是非常重要的，它直接关系到图纸的精度和准确性。

因此，了解和掌握图纸比例标准对于从事相关行业的人员来说是至关重要的。

首先，图纸比例标准通常以比例尺的形式表示，常见的比例尺有1:1、1:2、1:5、1:10、1:20、1:50等。

其中，1:1表示实际大小，即图纸上的尺寸与实际尺寸相同；1:2表示图纸上的尺寸是实际尺寸的一半；1:5表示图纸上的尺寸是实际尺寸的五分之一，依此类推。

选择何种比例尺取决于图纸的具体内容和需要表达的信息。

其次，图纸比例标准的选择要根据图纸的具体用途和绘制的内容来确定。

在建筑设计中，常用的比例尺是1:100、1:200，因为建筑物的尺寸较大，需要较小的比例尺来表达；而在机械制图中，常用的比例尺是1:10、1:20，因为机械零件的尺寸相对较小，需要较大的比例尺来表达。

因此，选择合适的比例尺是确保图纸准确表达信息的关键。

另外，图纸比例标准还需要考虑到图纸的清晰度和易读性。

过大或过小的比例尺都会影响到图纸的清晰度，从而影响到图纸的使用。

因此，在选择比例尺时，需要兼顾图纸的大小和清晰度，确保图纸能够清晰地表达所需的信息。

此外，图纸比例标准还需要考虑到图纸的变更和修订。

一旦图纸需要进行修订，比例尺也需要相应地进行调整。

因此，在绘制图纸时，需要留有足够的空间和余地，以便进行后续的修订和变更。

总之，图纸比例标准是绘制图纸时需要严格遵守的规定，它直接关系到图纸的准确性和可读性。

选择合适的比例尺、确保图纸的清晰度、留有修订的余地，这些都是绘制图纸时需要考虑的重要因素。

只有严格遵守图纸比例标准，才能确保图纸的质量和准确性，从而保证工程设计和制图工作的顺利进行。

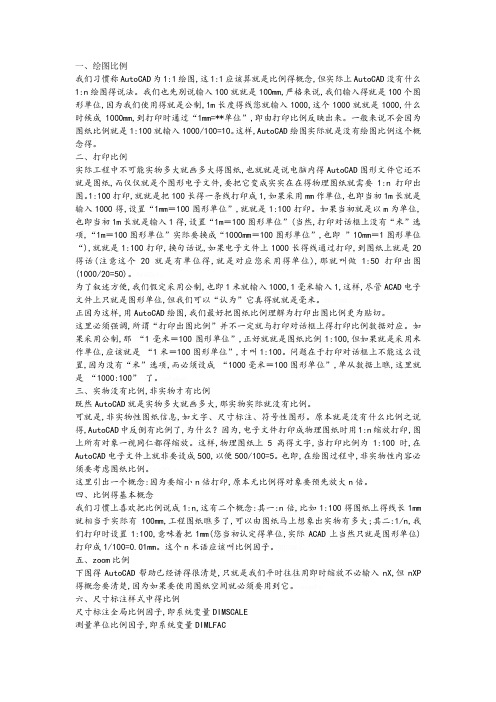

一、绘图比例我们习惯称AutoCAD为1:1绘图,这1:1应该算就是比例得概念,但实际上AutoCAD没有什么1:n绘图得说法。

我们也先别说输入100就就是100mm,严格来说,我们输入得就是100个图形单位,因为我们使用得就是公制,1m长度得线您就输入1000,这个1000就就是1000,什么时候成1000mm,到打印时通过“1mm=**单位”,即由打印比例反映出来。

一般来说不会因为图纸比例就是1:100就输入1000/100=10。

这样,AutoCAD绘图实际就是没有绘图比例这个概念得。

二、打印比例实际工程中不可能实物多大就画多大得图纸,也就就是说电脑内得AutoCAD图形文件它还不就是图纸,而仅仅就是个图形电子文件,要把它变成实实在在得物理图纸就需要1:n打印出图。

1:100打印,就就是把100长得一条线打印成1,如果采用mm作单位,也即当初1m长就是输入1000得,设置“1mm＝100图形单位”,就就是1:100打印。

如果当初就是以m为单位,也即当初1m长就是输入1得,设置“1m＝100图形单位”(当然,打印对话框上没有“米”选项,“1m＝100图形单位”实际要换成“1000mm＝100图形单位”,也即”10mm＝1图形单位“),就就是1:100打印,换句话说,如果电子文件上1000长得线通过打印,到图纸上就是20得话(注意这个20就是有单位得,就是对应您采用得单位),那就叫做1:50打印出图(1000/20=50)。

为了叙述方便,我们假定采用公制,也即1米就输入1000,1毫米输入1,这样,尽管ACAD电子文件上只就是图形单位,但我们可以“认为”它真得就就是毫米。

正因为这样,用AutoCAD绘图,我们最好把图纸比例理解为打印出图比例更为贴切。

这里必须强调,所谓“打印出图比例”并不一定就与打印对话框上得打印比例数据对应。

如果采用公制,那“1毫米＝100图形单位”,正好就就是图纸比例1:100,但如果就是采用米作单位,应该就是“1米＝100图形单位”,才叫1:100。

CAD出图比例问题详解关于出图比例1、你知道你用CAD画出的图打印出来会是多大吗？2、你知道你图中标注文字打印出来字高是多少mm吗？3、你能确定你画的1:100的图打印出来比例确实是1:100吗？这个问题乍一看似乎简单，研究起来却让人越来越糊涂。

我们需要解决的问题：1.无论图纸大小，比例大小，我们要保证打印出来的文字是确定的大小。

（例如标注文字高度是3mm）2.如果要按照比例出图，那出图的比例是准确的。

（例如1:100的图上代表实际尺寸1000mm的线长度正好是10mm）为了解决这两个问题，我们需要知道三个概念。

一．画图比例：就是CAD中绘制图形跟实际尺寸之间的比例关系。

假如我们按1:1绘图，实际尺寸1000mm的一条线我们就在电脑上画长1000的线。

如果我们按1:100绘图，实际尺寸1000mm的一条线我们就在电脑上画长10的线。

对于1:100这种比例画图时还比较好算，假设是1: 50或1：25这样的比例就比较难算了，而且CAD可以在打印或布局中排图的时设置整体的比例，因此我们首选1:1画图。

二．图纸比例：纸质图纸上我们可以在图签中的图纸名称旁都可以看到图纸的比例，例如1:100，就表示图上1毫米代表实际100mm。

三．打印比例：就是将绘制的CAD图形打印输出到纸张上时的缩放比例。

假如我们要将电脑上长42000×宽29700的图框中的一张图打印到一张420mm×297mm的A3号图纸上，也就是图形被缩小了100被打印，也就是说打印比例是1:100。

为了搞清楚这三个概念之间的关系，我们要把握住一个关键，那就是：“！！！！图纸大小！！！！”很显然，你如果不知道你要将图打在多大的纸上，或者不知道要打印的这张纸的尺寸，你怎么能知道图纸要缩放多少倍打印，有怎能知道文字或一些符号设置多大，打印出来才合适。

A4图纸的尺寸是210mm×297mm，A3纸是A4纸的两倍大，即：420mm×297mm。

建筑设计纸中的比例尺和尺寸标注在建筑设计过程中，纸质设计图纸是不可或缺的工具。

图纸上的比例尺和尺寸标注是建筑师和工程师们在设计和施工过程中必须注意的关键要素。

本文将探讨建筑设计纸中的比例尺和尺寸标注的作用、使用方法和常见问题，帮助读者更好地理解和应用于实际工作中。

一、比例尺的作用与选择在建筑设计图纸上，比例尺是用来将实际物体或场地缩小或放大成适合纸面的图形，以保证设计师和工程师在图纸上实现准确的测量和表达。

比例尺通常会在图纸上标示，并且以比例的形式表示，例如1:50或1/4"=1'。

比例尺的选取应根据实际情况和设计需求，一般建筑设计图纸常用的比例尺有1:50、1:100和1:200等。

较大的比例尺适用于细节图或局部展示，而较小的比例尺适用于整体平面规划。

选择合适的比例尺对于图纸的准确性至关重要，不仅能够减少误差，还能提高施工的效率和便捷性。

二、尺寸标注的重要性和准确性尺寸标注是在图纸上标示出实际尺寸的一种方法，它能够使设计师和工程师更加清晰地了解和把握设计意图。

尺寸标注通常以实际尺寸的长度或宽度来表示，并且与比例尺相互补充。

在标注尺寸时，应注意准确度和一致性。

尺寸标注应尽可能准确，避免过度近似或忽略细微的改动。

此外，相同的尺寸应在图纸上保持一致，以确保设计的一致性和协调性。

三、比例尺和尺寸标注的使用方法在建筑设计图纸上使用比例尺和尺寸标注时，有一些常用的方法和技巧可以提高准确性和效率。

1. 根据比例尺进行测量使用比例尺进行测量时，可以借助专业的测量工具，如比例尺尺子或比例尺直尺，来测量图纸上的长度、宽度和高度等。

根据比例尺的换算关系，可以将实际尺寸转换为图纸上的尺寸。

2. 合理安排尺寸标注的位置在标注尺寸时，应尽量避免尺寸标注过于密集或过于杂乱。

合理安排尺寸标注的位置，可以使图纸更加清晰易读，并方便施工人员的理解和测量。

3. 使用标注符号和标注线在尺寸标注中，可以使用标注符号和标注线来表示不同类型的尺寸。

cad图纸常用比例CAD是计算机辅助设计(CAD-Computer Aided Design)指利用计算机及其图形设备帮助设计人员进行设计工作。

那么你知道cad图纸常用比例吗?下面由店铺为大家整理的cad图纸常用比例，希望对大家有帮助!cad图纸常用比例一. 画图比例：即我们要画代表实际尺寸1000mm的一条线我们就在电脑上画长1000的线。

这就是1：1的画图法。

1：1画图法也是我们首选。

二. 图纸比例：即我们标在图名旁边的1：100，表示图上1毫米代表实际100mm。

三. 打印比例：即我们将电脑上的长42000×宽29700的一个图框包括里面的图打印在一张420mm×297mm的A3号图纸上，那我们说我们的打印比例是1：100。

为了搞清楚这三个概念之间的关系，我们要把握住一个关键，那就是：“图纸大小”很显然，你如果不知道你要将图打在多大的纸上，或者不知道你要打印的这张纸的尺寸，你怎么能知道你打出来的图多大?又怎么知道图上的字多大?对不对?A4图纸的尺寸是210mm×297mm，我们一定要熟记这个数。

因为通过它可以知道其他图纸的尺寸，如果以后忘了，可以找一张A4纸用尺量一下。

A3纸是A4纸的两倍大，即：420mm×297mm。

A2纸是A3纸的两倍大，即420mm×594mm。

下面我们来分析上面三个概念之间的关系，通过他们之间的关系，解决我们的前面提到的两个需要解决的问题。

首先举个例子来证明三个比例之间的关系。

例：一张建筑标准层平面图，图纸比例1：100，建筑物大约45m 长×15m宽。

我们用1：1画图法，画出的图就是45000×15000，加上尺寸标注和轴线标注还要更大一些。

如果把这个图放在图框里，需要用多大的图框呢?这个问题换一个提法就是，这张图如果打印出来，保证1：100打在多大的图纸上合适呢?我们会发现，A2图纸420mm×594mm这个尺寸放大100倍即42000×59400能将这个图包含在里面。

比例尺换算实际生活当中用尺寸有：千米（公里）KM，米M，厘米CM，毫米MM，他们都是以倍数单位增长的，10毫米=1厘米，100厘米=1米，1千米=1000米=100000厘米，1米=100厘米=1000毫米（图纸常用测量方法），由于CAD或图纸绘制当中使用的通用尺寸单位为毫米mm ，所以我们在画图的时候都必须以毫米为单位，但是在实际生活当中我们所使用的工具多以尺子为度量的工具，可以使用米，厘米，毫米来做计算。

图纸绘制（CAD）时所用比例尺及计算：一、常见图纸比例尺（墙，地，顶）：1:100图纸上一个单位测量尺寸等于实际尺寸100个单位长度 1厘米单位=100厘米=1米，例如图纸上一厘米等于实际尺寸100厘米=1米=1000毫米，那么该图纸放大100倍就等于实际尺寸。

1:200图纸上一个单位测量尺寸等于实际尺寸200个单位长度1=2001:500图纸上一个单位测量尺寸等于实际尺寸500个单位长度1=500二、常见图纸比例尺（制作方法，节点大样图，结构，细节图）1:10 ， 1:20， 1:25 ， 1:50小结：图纸比例尺越小那么该图纸代表的图形越大，例如：1:20 ，呢么图纸放大20倍就为现实的实际尺寸，而1:100 ，那么图纸必须放大100倍才等于现实实际尺寸。

三、图纸比例尺的计算及使用：例如，我们将实际测量得到的6米长度尺寸×4米宽度尺寸图形画到图纸上该如何进行呢？方法：1，首先需要测量计算你的图纸（图框）尺寸（观察该图纸是否足够绘制你所需要的图形）2，用度量工具（尺子）确定该使用多大的比例尺如：1:100 ，那么6米 (m) ，6个单位换算过来等于6000毫米（mm）4米（m）换算为4000毫米（mm）, 在计算机当中需要输入6000和4000为单位，但是由于我们是在手绘图纸中表现尺寸，所以我们可以使用6厘米和4厘米为代表，这个时候我们觉得6×4厘米足够绘制图形到我们的图纸我们就可以使用1:100的比例尺单位。

图纸比例标准图纸的比例标准是指在绘制图纸时所采用的比例尺，它是图纸上实际长度与实际长度的比值。

图纸的比例标准对于工程设计、建筑施工、制图等领域都具有非常重要的意义。

正确的比例标准可以保证图纸的准确性和可读性，从而提高工作效率，减少错误发生。

在实际工作中，我们常常会遇到各种不同的图纸比例标准，因此，掌握图纸比例标准的知识是非常必要的。

首先，我们来看一下常见的图纸比例标准。

在工程设计和建筑施工中，常用的比例标准包括1:1、1:50、1:100、1:200等。

其中，1:1比例标准表示图纸上的长度与实际长度相等，通常用于绘制实物大小的图纸，比如家具设计图等；1:50、1:100、1:200等比例标准则表示图纸上的长度是实际长度的50、100、200倍，通常用于绘制建筑平面图、结构图、设备图等。

此外，在制图领域还有一些特殊的比例标准，比如1:5、2:1等，它们根据具体的绘图要求而定。

其次，图纸比例标准的选择应当根据具体的绘图要求和实际情况来确定。

在进行图纸绘制时，我们需要根据图纸的内容和尺寸来选择合适的比例标准。

一般来说，对于较大的建筑平面图、结构图等，可以选择较小的比例标准，如1:100、1:200，以便在有限的图纸空间内展现更多的信息；而对于较小的设备图、零部件图等，可以选择较大的比例标准，如1:10、1:20，以便更清晰地表现细节。

此外，还需要考虑图纸的可读性和实用性，避免选择过小或过大的比例标准导致图纸难以理解或使用。

另外，图纸比例标准的正确使用也十分重要。

在绘制图纸时，我们需要严格按照所选定的比例标准进行绘制，保证图纸上的长度与实际长度的比例关系准确无误。

同时，在使用图纸时，也需要根据比例尺来进行测量和计算，确保所得到的数据和尺寸与实际情况相符。

此外，还需要注意图纸的放大和缩小，避免在复印、扫描等过程中改变了比例标准，导致图纸失真或不准确。

最后，图纸比例标准的合理选择和正确使用对于工程设计和建筑施工具有重要意义。

实际生活当中常用尺寸有：千米（公里）KM，米M，厘米（公分）CM，毫米MM它们都是以倍数单位为增长的10毫米=1厘米，100厘米=1米1千米=1000米=100000厘米1米=100厘米=1000毫米（图纸常用测量方法）由于CAD或图纸绘制当中使用的通用尺寸单位为毫米mm，所以我们在画图的时候都必须以毫米为单位。

但是在实际生活当中我们所使用的工具多以尺子为度量工具，可以使用米，厘米，毫米来做计算。

图纸绘制(cad)时所用比例尺及计算：一，常见图纸比例尺（墙，地，顶）：1:100 图纸上一个单位测量尺寸等于实际尺寸100个单位长度1厘米单位=100厘米=1米例如图纸上一厘米等于实际尺寸100厘米=1米=1000毫米，那么该图纸放大100倍就等于实际尺寸。

1:200图纸上一个单位测量尺寸等于实际尺寸200个单位长度1=2001:500图纸上一个单位测量尺寸等于实际尺寸500个单位长度1=500二，常见图纸比例尺（制作方法，节点大样图，结构，细节图）1:10 ，1:20, 1:25，1:50小结：图纸比例尺越小那么该图纸代表的图形越大，例如：1：20，那么图纸放大20倍就为现实的实际尺寸，而1:100，那么图纸必须放大100倍才等于现实实际尺寸三，图纸比例尺的计算及使用：例如，我们将实际测量得到的6米长度尺寸*4米宽度尺寸的图形画到图纸上该如何进行呢？方法：1，首先需要测量计算你的图纸（图框）尺寸（观察该图纸是否足够绘制你所需要的图形）2，用度量工具（尺子）确定该使用多大的比例尺如：1:100，那么6米M，6个单位换算过来等于6000毫米MM，4米M换算为4000毫米，在计算机当中需要输入6000和4000为单位，但是由于我们是在手绘图纸中表现尺寸，所以我们可以使用6厘米和4厘米为代表。

这个时候我们觉得6*4厘米足够绘制图形到我们的图纸我们就可以使用1:100的比例尺单位。

在计算机当中必须将实际尺寸转化为毫米MM，按一比一的毫米单位输入数值，而手绘图纸上我们就以尺子的单位厘米来做计算。

CAD中的图纸比例和比例尺的应用CAD（Computer-Aided Design，计算机辅助设计）是一种广泛应用于工程和设计领域的技术，它可以帮助设计师更快速、准确地创建和修改设计图纸。

而在CAD设计中，图纸比例和比例尺的应用是非常重要的一部分。

图纸比例是指绘制图纸时，图纸上尺寸与实际尺寸之间的关系。

通常，设计师会将实际物体或空间的尺寸缩小并映射到二维平面上。

比如，如果将1m的物体缩小到1cm的图纸上，则图纸比例为1:100。

图纸比例的选择取决于设计的具体要求和所需要表达的信息。

比例尺则是图纸上的一个测量工具，用于直观地表示实际尺寸与图纸上的尺寸之间的比例关系。

常见的比例尺有分数尺和比例尺尺子两种。

对于CAD软件的使用者来说，图纸比例和比例尺的正确应用非常重要。

它们能帮助设计师准确地计算和绘制物体在现实世界中的尺寸，并确保设计结果符合实际要求。

在CAD软件中设置正确的图纸比例非常简单。

首先，打开CAD软件，创建一个新的绘图文件。

接下来，选择想要的图纸比例，可以通过在菜单栏中找到“比例”或“缩放”选项进行设置。

一般来说，CAD软件会提供常用的比例选项，如1:1、1:10、1:100等。

选择合适的比例后，就可以开始绘制图纸了。

在进行图纸绘制时，使用比例尺可以更方便地测量和布置物体。

对于分数尺，它通常由一条直尺和一个带有刻度的标尺组成。

设计师可以根据实际尺寸，使用直尺在图纸上画出对应长度，然后使用标尺来读取图纸上的尺寸。

比如，如果实际尺寸是5m，图纸比例是1:100，那么在分数尺上，5m应该等于5cm。

设计师可以使用直尺在图纸上画出5cm的长度，并使用标尺来测量确认。

比例尺尺子则更加方便快捷。

它是一种直接在图纸上测量的工具，上面的刻度已经按照图纸比例进行了标注。

设计师只需要将比例尺尺子与图纸上需要测量的物体对齐，即可直接读取实际尺寸。

除了测量外，比例尺还可以用于布置物体。

比如，在一个CAD绘图中，有一个边长为10m的矩形房间，图纸比例是1:50。
