流量检测仪表基础知识讲义

流量检测仪表基础知识讲义

第四章流量检测仪表1．概述〔流量的概念和单位、流量检测方法及流量计分类〕在生产过程中，为了有效地进行操作、操纵和监督，需要检测各种流体的流量。

物料总量的计量依旧经济核算和能源治理的重要依据。

流量检测仪表是开展生产，节约能源，先进产品质量，提高经济效益和治理水平的重要工具，是工业自动化仪表与装置中的重要仪表之一。

流体的流量是指在短临时刻内流过某一流通截面的流体数量与通过时刻之比，该时刻足够短以致可认为在此期间的流淌是稳定的。

此流量又称瞬时流量。

流体数量以体积表示称为体积流量，流体数量以质量表示称为质量流量。

流量的表达式为：式中为体积流量，单位；为质量流量，；V为流体体积，m3；M为流体质量，Kg；t为时刻；为流体密度，；为流体平均流速，；为流通截面面积，。

在某段时刻内流体通过的体积或质量总量称为累计流量或总流量，它是体积流量或质量流量在该段时刻的积分。

流量检测方法能够回为体积流量检测和质量流量检测两种方式，前者测得流体的体积流量值，后者能够直截了当测得流体的质量流量值。

测量流量的仪表称为流量计，测量流体总量的仪表称为计量表或总量计。

流量计通常由一次装置和二次仪表组成。

一次装置安装于流道的内部或外部，依据流体与之相互作用关系的物理定律产生一个与流量有确定关系的信号，这种一次装置亦称流量传感器。

二次仪表那么给出相应的流量值大小。

流量计的种类繁多，各适合于不同的工作场合。

按检测原理分类的典型流量计列在见下表。

流量计的分类2.容积式流量计容积式流量计是直截了当依据排出体积进行流量累计的仪表，它利用运动元件的往复次数或转速与流体的连续排出量成比例对被测流体进行连续的检测。

容积式流量计能够计量各种液体和气体的累积流量，由于这种流量计能够周密测量体积量，因此其类型包括从小型的家用煤气表到大容积的石油和天然气计量仪表，广泛地用作治理和贸易的手段。

容积式流量计由测量室、运动部件、传动和显示部件组成。

它的测量主体为具有固定标准容积的测量室，测量室由流量计内部的运动部件与壳体构成。

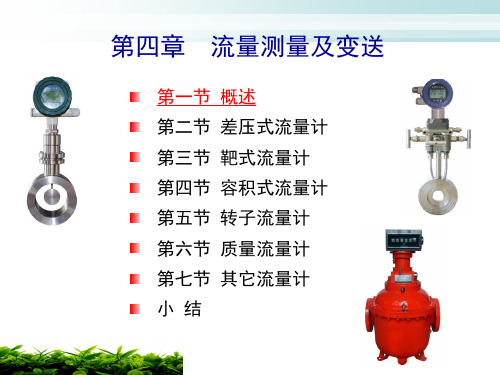

chap04 流量测量及变送

chap04 流量测量及变送
成本： 孔板 < 喷嘴 < 文丘利管
二、流量计构成
1、节流装置
优点
缺点
标准孔板
应用广泛，结构 流体经过孔板后压力损失
简单，安装方便，大，当工艺管道上不允许
适用于大流量的 有较大的压力损失时，便
测量
不宜采用。
标准喷嘴和标准 压力损失较孔板 文丘里管 小
结构比较复杂，不易加工
二、流量计构成
2、标准取压方式（装置） 同一节流元件，相同流量下，
二、流量计构成
1、节流装置 采用标准节流装置进行流量测量，在设计计算时都有统
一标准规定、要求和计算所需要的数据、图表，可直接根据 标准进行设计、制造、安装和使用，不必进行标定，可保证 一定的精度。
1980年ISO（国际标准化组织）正式通过国际标准 ISO5167。这是流量测量节流装置第一个国际标准。
ρ —节流装置上游流体密度； C —流出系数；
ε —可膨胀性系数（液体ε =1；可压缩流体ε < 1）。
一、节流原理
Q
C
1 4
A0
2p / =K
p /
M
C
1 4

A0
2p K
p
β—直径比，β=d/D；
△P —节流装置前后测得的差压；
d — 工作条件下节流件的孔径； D — 工作条件下上游管道内径； A0 —节流件的开孔截面积；
为差压式流量计中的差压计使用。
远传-差压变送器
将△p 线性转换为 Io(4～ 20mA)信号输出 。
二、流量计构成
一体化差压流量计
第二节 差压式流量计
一、节流原理 二、流量计构成 三、流量计算 四、特点和适用场合

传感器与检测技术流量检测

传感器与检测技术流量检测

6.2.2.4 靶式流量计
靶：管流中垂直于流动方向安装的圆盘形阻挡件
流体经过时对靶产生作用力，此
作用力与流速有一定关系。
以直径比 d / D
表示流量公式：
1 qV ka D 2
F

靶式流量计结构原理 1—力平衡转换器；2—密封膜片； 3—杠杆；4—靶；5—测量导管
6.2.2.5 浮子流量计
1）测量原理及结构
浮子的力平衡公式：
p Af V f f g
Af ：浮子截面积；V f ：浮子体积
f ：浮子密度
代入节流流量方程式得：
浮子流量计测量原理
qV A0
2 gV f f
Af
A0为环隙面积，与浮子高度h对应
K s qm 4 r
：扭角；K s：扭转弹性系数；
：振动角速度；r：U形管跨度半径
KS 2r sin 2r t ; qm 2 t; vp L 8r
6.3.2.2 热式质量流量计
原理：利用外热源对被测流体加热，测量因流体 流动造成的温度场变化，从而测得流体的质量流量。 流量方程式：
流出系数C： CE，渐进速度系数E：E
1 1 4
；
qV KCE d
2
p

；qm KCE d 2 p
ห้องสมุดไป่ตู้
标准节流装置示意
节流装置取压方式
法兰取压 角接取压
6.2.2.2 均速管流量计
流体流经均速管产生与流量有确定关系的差压信号。
均速管的实用流量方程式：
qV

4
Dv
椭圆齿轮 流量计
腰轮流量 计

热工参数测量之流量测量

热工参数测量之流量测量

3.质量法 （1）基本原理：通过直接或间接测量与流体质量流量有 关的物理量。 （2）基本形式 - 间接测量形式：测量出流体体积流量后乘以被测流体的 密度（其中密度用密度计测量或流体成分一定时用压力、 温度信号计算）或两个不同类型的流量计组合进行测量。 特点 • 与流体成分和压力、温度等状态参数有关，测量误差比 较大。 • 结构复杂，价格昂贵，应用受到一定限制。
标准孔板的取压方式有角接取压 和法兰取压两种形式。 环室取压 角接取压
压力信号稳定，费 材料，加工麻烦。
前、后环室装在节流件 两边，环室夹在法兰之间， 法兰和环室、环室和节流件 之间有垫片并夹紧。
单独钻孔取压
在孔板夹紧环上打孔取压。
法兰取压
节流件夹持在两块特制的法 兰中间，其间加两片垫片。
标准喷嘴的取压方式仅采用角接取压形式。
五、标准节流装置：符合国际建议和国家标准规定的节流 装置，包括用来产生差压的节流件、取压装置及节流件前 后的测量直管段。 （一）标准节流件：起节流作用，从而产生差压的元件。
1.标准孔板：用不锈钢或其他金属材料制造，具有与管道同心圆形 开孔的薄板，迎流一侧是有锐利直角入口边缘的圆 筒形孔，顺流的出口呈扩散的锥形。 特点 - 结构简单，体积小，加工方便，安装容易，节 省材料，造价低。 - 压力损失大，测量准确度低，只能用于测量清 洁的流体。
4 4
qv v 2 4
d '2
d 4 1 D
'
4
d '2

'2 qv d 4 d' 4 1 D
1
2 P1' P2'

流束收缩到最小截面2的位置与流动速度有关，另外 通常用实际固定取压点处的压力P1、P2替代P1’、P2’。

第六章 流量测量(新)

第六章 流量测量(新)
第六章 流量检测及仪表
第一节 流量测量的基本知识
一、流体的流量 流量的定义：流体流量是指单位时间内流过管道或明渠某一截 面流体的量，也称为瞬时流量。 在某一段时间间隔内流过某一截面的流体的量称为流过的总量， 也称作积分流量或累积流量。总量除以得到总量的时间就称为 该段时间内的平均流量。 流体流量的表示：一般可分为质量流量 qm 和体积流量 qV。 两 者之间满足以下关系：
式中
n——椭圆齿轮的旋转次数；V0——半月形测量室 的容积； R——容积室的半径； a，b——椭圆齿 轮的长半轴和短半轴；δ——椭圆齿轮的厚度。
椭圆齿轮流量计的工作原理
腰轮流量计
二、容积式流量计的特点
1．测量准确度高，一般可达±(0.1～0.5)％，是所有流 量仪表中测量精度最高的一类仪表。 2．安装管道条件对流量计计量精度没有影响，流量计前 不需要直管段，这使得容积式流量计在现场使用有 极重要的意义。 3．测量范围较宽，典型的流量量程比可为5:1到10:1， 特殊的可达30:1。 4. 机械结构较复杂，体积庞大笨重，一般只适用于中小 口径仪表。 5. 大部分容积式流量计只适用于洁净单相流体。测量含 有颗粒、脏污物的流体时需安装过滤器，测量含有 气体的液体时必须安装气体分离器。
l m 1 1.25 D
所以，体积流量与频率f之间的关系为：
d d qv D (1 1.25 ) f 4 D St
2

二、涡街流量计的结构
涡街流量计由传感器和转换器两部分组成。 传感器包括旋涡发生体、检测元件、安装架和法 兰等。 转换器包括前臵放大器、滤波整形电路、接线端 子、支架和防护罩等。智能式仪表还将CPU、存储单元、 显示单元、通讯单元及其他功能模块也装在转换器内， 形成智能型和组合型涡街流量。 旋涡发生体是涡街流量计的关键部件，一般采用 1Cr18Ni12Mo2Ti 不锈钢。旋涡发生体的几何参数大多 通过实验确定。旋涡发生体的形状按柱形分，它有圆 柱、三角柱、梯形柱、T形柱等；按结构分，它有单体、 双体和多体之分。

第3章流量检测

第3章流量检测
孔板前后流体 对管壁压力 流束未收 缩前压力 平均流速v1 孔板前稳定流动 段Ⅰ-Ⅰ截面 流束最小处 Ⅱ-Ⅱ截面 流束最小 处压力
平均流速v2
1
2
3
v1
v2
v3
流速
v1
静压
v2
p
v3
pmax p3
p1
p2
根据流体力学中的伯努利方程和流体流动连续性方 程，可以推导得出节流式流量计的流量方程，也就是 差压和流量之间的定量关系式：
质量流量M 的单位:t/h、 kg/h 、 kg/s 体积流量Q的单位: m3/h、 L/h、 L/min 二者的关系：
M=ρQ
ρ—流体的密度
总量指一定时间内流过管道某截面的流体流量 的总和。 即累计流量。 以 t 表示时间，则流量和总量之间的关系是：
t
Q总 =
∫
0
Qdt
M总 =
∫
0
t
Mdt
二、流量检测的主要方法和分类
小。每产生一个旋涡，铂电阻就变小一次。 测量出铂电阻变化 的频率就测定了 旋涡频 率，也就测得了流量。
铂丝阻值的变化频率，采 用一个不平衡电桥进行转换， 经放大和整形，再变换成直流 电流信号输出，供显示，累积 流量或进行自动控制。
铂电阻丝
电桥输出信号频率fv= 2f
例2：超声波检测法 如图所示，A为发射换能 器，发射出超声波。B为接收 换能器，接收A发射的超声波。
第一节 差压式流量计
差压式（也称节流式）流量计是基于流体流动 的节流原理，利用流体流经节流装置时产生的压力 差而实现流量测量。
显示仪表 ＋
差压变送器
Q 节 流 装
一、节流现象与流量基本方程式 1、节流现象 流体在流过节流装置时，在节流装置前后的 管壁处，流体的静压力产生差异的现象称为节流 现象。

流量检测及仪表(1)

量高粘度的流体（例如重油、树脂等）甚至糊状物的流量， 但要求被测介质干净，不含固体颗粒，所以一般情况下，流 量计前要装过滤器。 ❖ 由于受零件变形的影响，容积式流量计一般不宜在高温或低 温下使用。
18
18
皮肌炎图片——皮肌炎的症状表现
❖ 皮肌炎是一种引起皮肤、肌肉 、心、肺、肾等多脏器严重损害 的，全身性疾病，而且不少患者 同时伴有恶性肿瘤。它的1症状表 现如下：
随着质量流量的增加，这种现象变得更加明显，出水侧摆动相位超前
于入水侧更多。
34
34
这就是科氏力质量流量的检测原理，它利用两管的振动（摆动）相 位差来反映流经该U形管的质量流量。
科里奥利力质量流量计
利用科氏力构成的质量流量计有直管、弯管、单管、双管等多种形式。 双弯管型（最常见） 它由两根金属U形管组成，其端部连通并与被测管路相连。
❖ 1、早期皮肌炎患者，还往往伴 有全身不适症状，如-全身肌肉酸 痛，软弱无力，上楼梯时感觉两 腿费力；举手梳理头发时，举高 手臂很吃力；抬头转头缓慢而费 力。
19
3.3.5电磁流量计
适用场合
可以检测具有一定电导率的酸、碱、盐溶 液，腐蚀性液体以及含有固体颗粒的的液 体测量，但不能检测气体、蒸汽和非导电 液体的流量。
S N
涡轮流量测量原理图
24
24
流体通过涡轮流量计时推动涡轮转动，涡轮叶片周期性 地扫过磁钢，使磁路磁阻发生周期性地变化，线圈感应产生 的交流电信号频率与涡轮转速成正比，即与流速成正比。涡 轮流量计的流量方程式为：
q
仪表常数ξ与流量计的涡轮结构等因 ω
素有关。在流量计的使用范围内
，ξ值保持为常数，使流量与转速 接近线性关系。ω为角频率。
流量公式

流量检测与仪表

据能量守恒定律，因而在孔板前后出现了静压差。
通过测量此静压差便可以求出流量。
流量方程式为 ：
流量公式中的流量系数α与节流装臵的结构
形式、取压方式、节流装臵开孔直径、流体流动
状态（雷诺数）及管道条件等因素有关。对于标
准节流装臵，α值可直接从有关手册中查出。
节流装臵是将被测流体的流量值变换成差压
信号Δp，节流装臵输出的差压信号由压力信号管
、粘度等参数无关。该流量计量程比宽，结构简
单，无运动件，具有测量精度高、应用范围广、
使用寿命长等特点。
返回
3.6 涡轮流量计
在流体流动的管道内，安装一个可以自由转 动的叶轮，当流体通过叶轮时，流体的动能使叶
轮旋转。流体的流速越高，动能就越大，叶轮转
速也就越高。在规定的流量范围和一定的流体粘
度下，转速与流速成线性关系，因此，测出叶轮
图3-9 工作原理
子重量时，浮子便稳定在某一高度。浮子在锥管
中高度和通过的流量有对应关系。
金属转子流量计 金属浮子流量计的流量
检测元件是由一根自下
向上扩大的垂直锥形管
和一个沿着锥管轴上下
移动的浮子组所组成。
3-10 金属转子流量计
返回
3.4 椭圆齿轮流量计
该流量计系直读累积式流体流量计，是由装
有一对椭圆齿轮转子的计量室、密封联轴器（小
磁学方法检测扭量以求得质量流量。
当管道充满流体时，流体也成为转动系的组
成部分，流体密度不同，管道的振动频率会因此
而有所改变，而密度与频率有一个固定的非线性 关系，因此科里奥利质量流量传感器也可测量流 体密度。

流量计的种类很多，以上介绍的是机组设备常用
的几种。随着工业生产自动化水平的提高，许多

流量检测


c. 文丘里管 文丘里管有两种标准型式：经典文丘里管与 文丘里喷嘴。文丘里管压力损失最低，有较高的 测量精度，对流体中的悬浮物不敏感，可用于污 脏流体介质的流量测量，在大管径流量测量方面 应用的较多。但尺寸大、笨重，加工困难，成本 高，一般用在有特殊要求的场合。
③节流装置的取压方式
根据节流装置取压口位置可将取压方式分为理论取压、 角接取压、法兰取压、径距取压与损失取压五种:
被测流体为清洁液体时，导压管路安装方式如图 1所示。 所示。
㈠
a)垂直管道差压仪表在管道下方 a)垂直管道差压仪表在管道下方
b) 差压仪表在管道上方
图1 清洁液体时安装示意图
被测流体为清洁的干燥气体时， 被测流体为清洁的干燥气体时，导压管路安装方 式如图3 式如图3 - 5 所示 ：
㈡
a)垂直管道差压仪表在管道下方 a)垂直管道差压仪表在管道下方 图2
b) 差压仪表在管道上方
清洁干气体时的安装图示意图
㈢被测流体为蒸汽时，导压管路安装如图3 被测流体为蒸汽时，导压管路安装如图3
所示。 所示。
图3 测量蒸汽时的安装图示意图
㈣被测流体为洁净湿气体时，导压管路安装如图 被测流体为洁净湿气体时，
4 所示
图4
测量洁净湿气体时的安装图示意图
C:三阀组测量 平衡阀防止变送器单相受压和仪表的零点校验
节流式流量计的阻力损失可用下式估算
1 − αβ ∆p δp = 2 1 + αβ
2
（3）节流装置 ） ①标准节流装置的适用条件
a. 流体必须是牛顿流体，在物理学和热力学上是均匀 的、单相的，或者可认为是单相的流体 。 b. 流体必须充满管道和节流装置且连续流动，流经节流 件前流动应达到充分紊流，流束平行于管道轴线且无旋 转，流经节流件时不发生相变。 c. 流动是稳定的或随时间缓变的 。

检测仪表基本知识罗-1


变差

最大绝对差值 标尺上限值 标尺下限值
100 %
仪表的变差不能超出仪表的允 许误差，否则应及时检修。
11
图1-1 测量仪表的变差
检测仪表的品质指标
3.灵敏度与灵敏限
仪表的灵敏度是指仪表指针的线位移或角位移，与引 起这个位移的被测参数变化量的比值。即 S
x
式中，S为仪表的灵敏度；Δα为指针的线位移或角位移； Δx为引起Δα所需的被测参数变化量。
说明：仪表的测量误差可以用绝对误差Δ来表示。但是， 仪表的绝对误差在测量范围内的各点不相同。因此，常说 的“绝对误差”指的是绝对误差中的最大值Δmax。
5
检测仪表的品质指标
相对百分误差δ
标尺上限值ma标x 尺下限值100%
允许误差
仪表允许的最大绝对误 差值
允 标尺上限值 标尺下限值 100 %
举例
例1-1 某台测温仪表的测温范围为200~700℃，校验该表 时得到的最大绝对误差为±4℃，试确定该仪表的相对百分 误差与准确度等级。 解 该仪表的相对百分误差为
4 100% 0.8%
700 200
如果将该仪表的δ去掉“±”号与“％”号，其数值为0.8。由 于国家规定的精度等级中没有0.8级仪表，同时，该仪表的误差 超过了0.5级仪表所允许的最大误差，所以，这台测温仪表的精 度等级为1.0级。
概述 压力检测及仪表 流量检测及仪表 物位检测及仪表 温度检测及仪表
3.1.1 检测过程与测量误差
检测 参数检测就是用专门的技术工具，依靠能量的
过程 变换、实验和计算找到被测量的值。
被测对象
被测 变量
传感器
变送器
显示、控制仪表 (装置)
