工业厂房施工组织设计2006—11—26 18：59：33第一章:编制概述1.1、编制依据:1、深圳aaaa设计有限公司设计的“aa科技工业园1#aaaa”工程各专业全套施工图纸。
2、现行国家有关施工及验收规范、标准和规程。
3、广东省及深圳市有关文件及规定。
4、深圳市aaaa有限公司有关工程施工质量、管理的文件及规定。
1.2、工程总体概述：aaaa科技工业园--1#aa位于深圳市aaaa，由深圳市aaaa科技有限公司投资兴建,本工程为aaaa，框架结构，建筑面积为49921。
07平方米,总投资额约为3800万元。
工程名称：aaaaaaaaaa建设单位：aaaaaaaaaa设计单位：aaaaaaaaaa监理单位：aaaaaaaaaa承包单位:aaaaaaaaaa本工程为四层框架结构，首层层高为9.6m,夹层为5。
6m，二——四层层高为4.0m，总高度为25。
2m，室内外高差1。
0m.1、工期：确保180天天内完成招标文件规定的全部工程内容。
2、质量：确保工程合格率100％,优良率90％3、安全生产:达到无重大伤亡事故、无重大机械事故、无火灾事故、无食物中毒事故等“四无"要求。
按建设部颁发的“一标三规范”达标。
4、文明施工：努力做好规范管理,场容、场貌创一流水平，争创市级安全双“文明工地”。
5、团结协作:同建设单位、监理单位、质监单位、安监单位、设计单位等有关部门保持良好的合作关系，积极配合各单位的工作.建筑耐久年限为二级50年.抗震设防烈度为7级。
建筑类别及防火等级为丁类二级.第二章工程概况2.1、总平面:总平面定位及±0。
00相对于绝对标高情况详见已批复的规划图。
建筑定位放线，施工场地安排及道路铺设均按总平面施工，各工种室外管线分别根据各工种要求铺设，密切同各工种之间的配合,注意已有的城市各种管线的走向与位置，避免对现有城市管线的破坏。
2.2、屋面防水:屋面分为混凝土上人屋面及不上人屋面.钢筋混凝土上人屋面:1、钢筋混凝土屋面板结构找坡或1：8水泥陶粒找坡，最薄处30厚。
第二部分框架结构设计指导书2.1工程概况：本工程建设地点在保定，为五层工业厂房。
建筑面积平方米。
建筑物结构形式为钢筋混凝土框架结构，钢筋混凝土独立基础。
地上五层，底层层高可与其他层层高相同，也可稍高，标准层层高自定。
建筑总高米。
框架结构承重方案：楼盖建议采用双向板肋梁楼盖，竖向荷载的传力途径为：楼板的均布活载和恒载经次梁间接或直接传至框架梁，再由框架梁传至框架柱，最后传至地基。
根据以上楼盖的平面布置及竖向荷载的传力途径，本框架的承重方案为纵横向框架承重方案。
材料：混凝土强度等级：C35～C50；钢筋种类：I，II，III级钢筋。
陶粒空心砌块填充墙，外墙200厚，内墙200厚。
工程水文地质条件：地基承载力标准值f k=180kPa，无软弱下卧层。
冬季冰冻层厚度为0.6米；地下水位在12米以下。
•建筑结构安全等级和设计使用年限：二级、50年。
环境类别：一类。
•建筑抗震设防分类：丙类（地震作用和抗震措施均应符合本地区抗震设防烈度的要求）框架结构抗震等级：三级。
现浇钢筋混凝土房屋的抗震等级：风荷载0.4KN/m2 ，雪荷载0.35 KN/m2 。
工程做法：参考华北建筑标准设计图集1 屋面做法：2 楼面做法：3 墙体及内、外墙面做法，顶棚做法。
门窗：外墙，塑钢门窗；内墙，木门窗。
2.2 结构平面布置2.2.1原则：•应满足工艺流程要求；－见建筑设计指导书•满足建筑要求（生活、采光照明、防火、节能等）；－见建筑设计指导书•满足、受力合理、计算简单、施工方便、经济、可靠的要求。
《抗震规范》3.4.1 建筑设计应符合抗震概念设计的要求，不应采用严重不规则的设计方案。
3.4.2 建筑及其抗侧力结构的平面布置宜规则对称，并应具有良好的整体性；建筑的立面和竖向剖面宜规则，结构的侧向刚度宜均匀变化，竖向抗侧力构件的截面尺寸和材料强度宜自下而上逐渐减小，避免抗侧力结构的侧向刚度和承载力突变，当存在表3.4.2-所列举的平面不规则类型或表3.4.2-2 所列举的竖向不规则类型时，应符合本章第3.4.3 条的有关规定3.4.3 不规则的建筑结构应按下列要求进行水平地震作用计算和内力调整并应对薄弱部位采取有效的抗震构造措施:1 平面不规则而竖向规则的建筑结构应采用空间结构计算模型，并应符合下列要求: 1)扭转不规则时应计及扭转影响且楼层竖向构件最大的弹性水平位移和层间位移，分别不宜大于楼层两端弹性水平位移和层间位移平均值的 1.5 倍。
目录一、工程概况及工程量 (2)二、编制依据 (3)三、施工准备工作 (4)四、作业程序的步骤和方法 (7)五、质量控制点的设置和质量通病预防 (20)六、作业的安全要求和环境条件 (24)1#主厂房上部结构施工作业指导书1.工程概况及工程量1.1工程概况同煤国电王坪综合利用坑口( 2X 210MW)电厂1#机组主厂房上部结构工程，由山西省电力勘测设计院负责设计。
本工程为现浇钢筋混凝土结构(框架结构)，各层楼面及屋面为主次梁板结构，除31.75m输煤皮带层次梁为钢次梁外，其他主梁和一级次梁均为现浇钢筋混凝土梁，板均为现浇钢筋混凝土板。
B〜C列为除氧煤仓间，跨度为13.00m,屋面高度为1-3 轴为48.20m, 3-9轴为39.4m,柱截面尺寸为700X 1800mm,最大梁截面为600X 1200mm。
A〜B列之间为汽机间，跨度28.5m，屋面高度为30m，A列柱截面尺寸为600X 1500mm。
1#机组纵向共设9个轴线，①〜⑨轴每跨距均为9m共72m固定端31.75m层1轴处向固定端方向悬挑3.5m的钢筋混凝土结构。
工程结构复杂，施工高度最高处为48.20m。
土0.00m 相对于绝对标高1142.00m。
混凝土强度等级：柱、梁、板C4O1.2主要工程量工期:计划工期：2010年3月18日主厂房上部结构开始施工，2010年7月15日主厂房结顶, 总工期为120天。
2•编制依据《砼结构工程施工及验收规范》(GB5020—2002)《建筑钢结构焊接技术规程》(JGJ81-2002)《钢结构工程施工及验收规范》(GB5020—2001)《砼结构施工图平面整体表示方法制图规则和构造详图》(03G10—1)《工程测量规范》GB50026 —93《钢筋焊接及验收规程》JGJ18-2003《建筑施工扣件式钢管脚手架安全技术规范》 JGJ130-2001 《施工现场临时用电安全技术规范》 JGJ33-2001 《施工现场环境与健康标准》JGJ146-2004《电力建设安全健康与环境管理工作规定》 2002-01-21《电力建设安全工作规程》DL5009.1—2002 《电力建设施工质量验收及评定规程》 DL/T5210.1 — 203.1.1经设计交底后，领取图纸、仔细阅读图纸完成上部框架施工图纸会审，编写有针对性 的作业指导书和工程质量检验计划并报监理公司审批完毕；将分包队伍的资质资料报监理公 司审批完。
《作业指导书》编制说明《作业指导书》以国家及行业现行的建筑设计、施工规范和规程、质量检验评定标准为依据，按施工准备、操作工艺、质量标准、施工注意事项等编写。
2011年4月26日第一章土方工程 --------第二章地基与基础工程（人工挖孔灌注桩工程）----第三章钢筋混凝土工程------第一节模板工程——第二节钢筋工程----第三节混凝土工程---第四章砌砖工程——第五章地面与楼面----第六章门窗工程-第七章装饰工程第一节一般抹灰-----第二节饰面板（砖）工程-----第三节涂料工程-----第八章屋面工程——第一节屋面找平层-----第二节水泥砂浆刚性防水层----第三节细石混凝土刚性防水层-第四节涂膜防水层-----第五节油膏嵌缝防水----第六节隔热层-----第九章扣件式钢管脚手架-----------------------------第一章土方工程第一节基坑（槽）开挖与围护一、施工准备材料钢筋混凝土原材料。
围护材料：钢管、木板枋材。
作业条件⑴建筑物位置的标准轴线桩、水平桩及灰线尺寸，已经过复核。
⑵在基坑施工前，应编制施工方案。
根据地质资料和地下水位对基坑开挖的影响，确定基坑开挖的围护方案，以保证基坑作业顺利进行。
⑶决定挖土方案，包括开挖方法、挖土顺序、堆土弃土位置、运土方法及路线等。
⑷障碍物和地下管道已进行处理或迁移。
⑸排水或降水的设施准备就绪。
二、工艺流程放线一分层开挖一修边（坡）一基（槽）底整平一基（槽）底预留土层一基（槽）底找平•三、操作工艺1、土质均匀，且地下水位低于基坑（槽）或管沟底面标高，挖方深度不超过下列规定时，可以考虑不放坡和不加支撑。
密实、中等密实的砂土和碎石类土（填充物为砂土）——1.0m；硬塑、可塑的轻亚粘土及亚粘土一一 1.25m；硬塑、可塑的粘土 1.5m；坚硬的粘土一一2m2、当地质条件良好，土质均匀且地下水位低于基坑（槽）或管沟底面标高时，挖土深度在5m以内不加支撑的边坡，其边坡坡度应符合表2-2的规定。
房建施工作业指导书依据现行的国家工程施工及验收标准、黑龙江省、建设部颁发的标准与规定的有关要求，结合本工程房建施工的实际状况，特制定此房建施工作业指导书，以利于提高质量、统一方法、程序作业、标准施工，做到有章可循、有据可依。
房建工程施工工艺房屋建筑为砖混构造，砌筑根底，施工工艺简洁，易于全面开放，组织流水作业。
本着先地下后地上，先主体后装饰的原则，具体施工工艺流程安排如下：场地平坦→基槽开挖→根底工程→根底回填→主体工程→屋面工程→装饰工程水暖、电气工程随土建工程穿插进展。
全部房建工程施工工艺应与良好的土木工程习惯作法相称。
一、土方工程1、施工方法人工挖土方，完成后抄平，人工平坦，人工回填每200mm 一层进展夯实，挖出的土方全部用于庭院填土。
2、技术措施本工程承受人工挖基槽。
基槽开挖时要切坡开挖，放坡系数 0.6。
在土方开挖时应留意三个方面的问题：（1）严格掌握挖土深度，设专人看管，随挖掘随运，严防超挖，避开扰动基底土。
（2）基槽开槽后，请监理现场验槽。
（3）根底做完，抹完防潮层后回填土方，要分层回填，每层厚度为 20cm，并用蛙式打夯机夯实并做好回填土取样试验工作。
二、砌体工程1、施工方法严格执行“三·一”砌筑法施工，并承受一顺一丁的排砖方法，灰缝掌握在 10mm 以内。
2、技术措施（1）依据施工图标高，轴线摆砖，承受“三·一”砌砖法施工，并用一顺一丁的排砖方法，灰缝承受皮树杆掌握。
（2）砌筑过程中常常检查垂直度和外表平坦度，检查门窗洞口的里外角。
（3）砌筑前应依据质量标准，首先选砖，不合格的砖不准上墙。
（4）砖墙的临时连续处，如不能同时砌筑，转角处留坡槎，其它墙留直槎，并做阳槎，予埋拉结筋，120mm 厚每 500mm 高设 1 根φ6筋，240mm 砖墙设 2 根φ6，每 500mm 设置一组，370mm 砖墙设拉结筋，每 500mm 厚一组。
（5）常温施工红砖应用水浇潮湿，润湿度不小于15%，严禁干砖上墙。

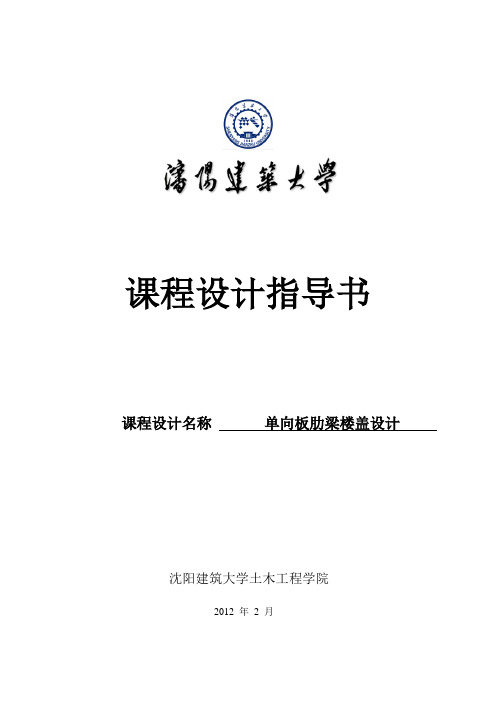

课程设计指导书课程设计名称单向板肋梁楼盖设计沈阳建筑大学土木工程学院2012 年2 月一、课程设计目的l、了解钢筋混凝土结构设计的一般程序和内容：2、进一步理解单向板肋梁楼盖的荷载传递途径和计算简图；2、掌握塑性理论及弹性理论的设计方法；4、掌握内力包络图及材料图的绘制方法；5、掌握现浇钢筋混凝土结构的施工图表达方式及制图标准；6、学会编制钢筋材料表。
二、课程设计题目单向板肋梁楼盖设计三、课程设计内容及要求设计内容：1．结构平面布置图：柱网、板、次梁及主梁的布置。
2．板的设计（按塑性内力重分布计算）。
3．次梁的设计（按塑性内力重分布计算）。
4．主梁的设计（按弹性理论计算）。
设计要求计算书部分：l、选定柱网及梁格布置，2、板、次梁按塑性理论计算，主梁按弹性理论计算。
3、计算书要求字迹工整，步聚清晰完整，准确无误。
图纸部分：1、绘制板、梁布置图、板、次梁配筋图。
2、绘制主梁弯矩包络图，配筋图。
3、绘2号施工图2张，要求图面布置匀称，清晰，字体端正，达到制图标准。
答辨：1、对所做设计内容及涉及的理论概念清楚、正确。
2、构造问题能查找资料作出分析和回答。
3、答辨成绩分优、良、中、及格、不及格五等。
课程设计任务书课程设计名称单向板肋梁楼盖设计（2012 年春季学期）学院专业班级姓名指导教师年月日年月日单向板肋梁楼盖设计课程设计任务书单向板肋梁楼盖设计课程设计任务书（附页）图1：楼面构造图2：结构平面示意表1：柱网尺寸及楼面活荷载分组：。
主厂房建筑工程施工作业指导书1、适用范围本方案适用于燃煤发电机组工程主厂房建筑装饰装修工程。
2、编写依据2.1《B标段建筑专业施工组织设计》2.2《主厂房建筑施工图》F211102S-T03012.3《4号机主厂房楼层结构施工图》F211102S-T52182.4《建筑通用图》2.5《混凝土结构工程施工质量验收规范》GB50204-2002（2011年版）2.6《工程建设标准强制性条文（电力工程部分）》2011年版2.7《工程建设标准强制性条文（房屋建筑部分）》2013年版2.8《电力建设施工质量验收及评价规程第1部分：土建工程》DL/T5210.1-2012 2.9《建筑施工手册》第四版2.10《建筑施工计算手册》第二版2.11《现行建筑施工规范大全》(修订缩印本)2.12《建筑工程施工质量验收统一标准》GB50300-20012.13《混凝土质量控制标准》GB50164-20112.14《施工现场临时用电安全技术规范》 JGJ46-20052.15《混凝土强度检验评定标准》GB/T50107-20102.16《建筑装饰装修工程质量验收规范》 GB50210-20112.17《砌体工程施工质量验收规范》GB50203-20112.18《建筑施工扣件式钢管脚手架安全技术规范》 JGJ130-20112.19《危险性较大的分部分项工程安全管理办法》建质（2009）87号2.20《电力建设安全健康与环境管理工作规定》国电电源（2002）49号2.21《电力建设安全工作规程第1部分：火力发电厂》DL5009.1-20023、工程概况及主要工程量3.1工程概况3.1.1燃煤发电机组工程#4主厂房建筑工程，由华东电力设计院设计。
本工程±0.00相当于85年国家高程±4.00m。
本工程包括#4汽机间及#4除氧煤仓间内的所有砌筑、门窗、楼地面钢筋混凝土及装饰工程、屋面防水工程。
环氧自流平地面（零米层汽机房、除氧间、煤仓间、氧瓶间、氨瓶间、加氧间、加氨间、高温高架间），静电环氧地坪（低加闭冷泵变频器室、凝泵及疏水泵变频间），自流平环氧耐磨楼面（17m层煤仓间、消防钢瓶间及45.5m层煤仓间皮带机、53m层除尘小室）、聚氨酯防水楼面（暖通小室）、防腐花岗岩地面（凝结水精处理区域），玻化砖地面（楼梯平台、分析间、精处理控制室、仪表架间），防滑地砖地面（厕所），环氧耐磨楼面（汽机配电室、电气电缆夹层、等离子配电室、中压配电装置室除氧器平台），耐油细石混凝土楼面（油房间），玻化砖楼面（楼层踏步、值班室），防滑地砖楼面（53m层厕所），彩色橡胶卷楼面（零米层男女厕所）,PC/MNCC房间暖通设备楼面为素水泥浆与细石混凝土面层之间加设2厚聚氨酯防水层一道，静电环氧地面（低加闭冷泵变频器室、凝泵及疏水泵变频间）；内墙面有白色内墙乳胶漆（绝大部分内墙面）或耐酸涂料，内砖内墙面（零米层厕所）；顶棚有表面中档灰白色内墙乳胶漆一底两面，轻钢龙骨铝合金方板金属吊顶（分析间、精处理控制室、仪表架间、53m层值班室），腻子顶（电器设备室）；钢筋混凝土现浇屋面有二道1.5厚三元乙丙橡胶防水卷材（所有屋面）；外墙有一底二面弹性外墙涂料，单层高强热镀锌彩色压型钢板外墙等；内框架填充墙采用240厚混凝土多孔砖，地面防潮层以上采用MU10混凝土多孔砖，M7.5混合砂浆砌筑，防潮层以下墙体采用 MU15混凝土实心砖，M10水泥砂浆砌筑，墙基防潮层设在-0.060m处。
J/GC011工程名称：新疆中泰化学阜康100 万吨/ 年电石项目动力站机组容量：4×150MW编号：建-001-02类别：Ⅰ作业指导书作业项目名称#1、#4主厂房上部结构工程出版日期年月日审核批准编写审定编写单位施工管理部会审江苏省电力建设第三工程公司目录1、工程概况2、编制依据3、开工条件及进度计划4、主要工程量5、劳动力组织6、机具、仪器配备7、作业程序8、施工技术措施9、质量标准10、职业健康安全风险控制措施11、文明施工策划与管理12、环境管理措施及成品保护13、强制性条文14、清水混凝土施工工艺15、创优措施16、施工流程图附件1：质量控制计划表附件2：风险控制计划表(RCP)附件3：环境控制计划表1、概述1.1 、工程概况该工程为新疆中泰化学阜康100万吨/ 年电石项目动力站主厂房上部结构工程，主厂房上部结构由除氧煤仓间上部结构和汽机间上部结构组成。
除氧煤仓间主要位于B~D轴/1~7 轴（19a~26轴）间，柱子截面尺寸分别为1400mm×600mm、1200mm ×600mm、950mm×600mm；梁截面尺寸分别为900mm×350mm、1300mm×550mm、1200mm ×550mm、1500mm×550mm、1400mm×550mm、1000mm×550mm。
汽机间主要位于A~B 轴/1~7 轴（19a~26轴）间，汽机房外侧柱截面尺寸为1200mm×500mm。
施工图纸2.1.1 《除氧煤仓间结构图》40-F6181S-T02212.1.2 《#1、#2除氧煤仓间楼层图》40-F6181S-T02142.1.3 《#3、#4除氧煤仓间楼层图》40-F6181S-T02152.1.4 《#1、#2除氧煤仓间纵梁图》40-F6181S-T02122.1.5 《#3、#4除氧煤仓间纵梁图》40-F6181S-T02132.1.6 《汽机房外侧柱及吊车梁结构图》40-F6181S-T02102.1.7 《汽机房扩建端结构图》40-F6181S-T02242.1.8 《汽机房固定端结构图》40-F6181S-T0223技术规程规范标准2.2.1《混凝土结构工程施工质量验收规范》GB50204—20022.2.2《混凝土质量控制标准》GB50164—20012.2.3《电力建设施工质量验收及评定规程》（土建部分）（DL/ ）2.2.4《电力建设安全工作规范》( 火电发电厂部分) （）。
单层工业厂房课程设计指导书一、设计任务简介二、设计要求1.建筑形态：根据实际需要确定建筑形态，如长方形、正方形或其他形状。
2.结构系统：根据工业厂房的使用要求选择合适的结构系统，如钢结构、混凝土结构或其他结构形式。
3.建筑功能：根据工业生产流程确定建筑的布局和功能分区，如生产区、办公区、仓储区等。
4.空间布局：合理布局建筑内各个功能区域，考虑工艺流程的顺序和生产线的布置，确保生产效率和人员流动的便利。
5.采光通风：合理设计建筑的采光和通风系统，保证室内环境的舒适和工作效率。
6.消防安全：考虑建筑的消防安全要求，设置适当的消防设施，确保工厂内的人员和财产安全。
7.环境保护：注重环境保护，合理设计排污系统和垃圾处理系统，减少对环境的影响。
三、设计步骤1.剖析工业厂房的使用需求和要求，明确功能和布局。
2.选定适宜的建筑形态和结构系统，综合考虑经济性、实用性和美观性。
3.制定初步方案，并根据需求进行修改和优化，使之更加符合要求。
4.设计建筑的空间布局，确定各个功能区域的位置和面积。
5.根据建筑的功能和使用要求，设计采光和通风系统，采用自然通风或机械通风方式。
6.考虑消防安全要求，设置合适的消防设施，增加消防通道和安全出口。
7.考虑环境保护要求，设计合理的废水处理系统和垃圾处理设施，减少对环境的负面影响。
8.进行绘图和标注，制作建筑的平面图、立面图和剖面图，以及相应的施工图纸。
9.撰写设计说明书，详细描述设计方案的要点和技术参数。
四、设计成果要求1.提交设计方案报告，包括设计思路、建筑布局、结构系统和材料的选择、施工方法等。
2.提交建筑图纸集，包括平面图、立面图、剖面图和相应的施工图纸。
3.提交设计说明书，详细描述设计方案的要点和技术参数，以及设计过程中的相关考虑和决策依据。
五、设计注意事项1.设计方案应符合工业厂房的使用要求和相关法律法规。
2.设计方案应综合考虑建筑的功能、经济性、实用性、美观性和可持续发展等因素。
