HUSKY注塑机MOOG伺服阀维修

上海纽顿液压设备有限公司维修比例伺服阀维修注塑机比例伺服阀有先进的比例伺服阀检测设备以及专业的维修服务团队。

检测，快速精准的故障评估和技术处理。

并提供完整曲线报告。

速度快，价格便宜，经验丰富.本公司拥有先进的比例伺服阀检测设备以及专业的维修服务团队。

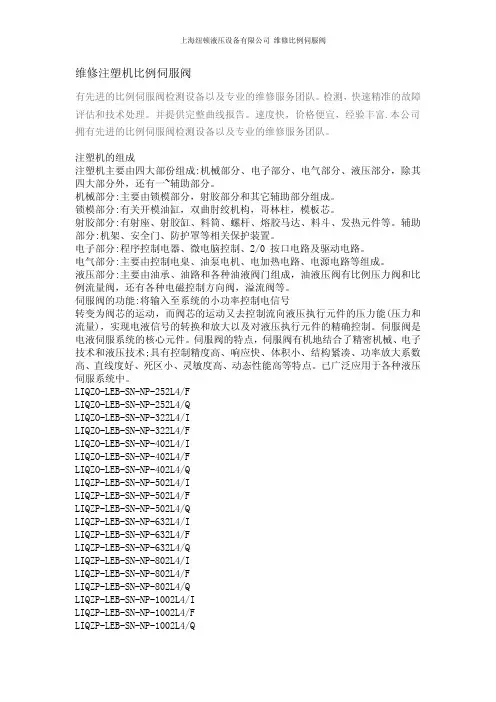

注塑机的组成注塑机主要由四大部份组成:机械部分、电子部分、电气部分、液压部分，除其四大部分外，还有一~辅助部分。

机械部分:主要由锁模部分，射胶部分和其它辅助部分组成。

锁模部分:有关开模油缸，双曲肘绞机构，哥林柱，模板芯。

射胶部分:有射座、射胶缸、料筒、螺杆、熔胶马达、料斗、发热元件等。

辅助部分:机架、安全门、防护罩等相关保护装置。

电子部分:程序控制电器、微电脑控制、2/0按口电路及驱动电路。

电气部分:主要由控制电臬、油泵电机、电加热电路、电源电路等组成。

液压部分:主要由油承、油路和各种油液阀门组成，油液压阀有比例压力阀和比例流量阀，还有各种电磁控制方向阀，溢流阀等。

伺服阀的功能:将输入至系统的小功率控制电信号转变为阀芯的运动，而阀芯的运动又去控制流向液压执行元件的压力能(压力和流量)，实现电液信号的转换和放大以及对液压执行元件的精确控制。

伺服阀是电液伺服系统的核心元件。

伺服阀的特点，伺服阀有机地结合了精密机械、电子技术和液压技术;具有控制精度高、响应快、体积小、结构紧凑、功率放大系数高、直线度好、死区小、灵敏度高、动态性能高等特点。

已广泛应用于各种液压伺服系统中。

LIQZO-LEB-SN-NP-252L4/FLIQZO-LEB-SN-NP-252L4/QLIQZO-LEB-SN-NP-322L4/ILIQZO-LEB-SN-NP-322L4/FLIQZO-LEB-SN-NP-402L4/ILIQZO-LEB-SN-NP-402L4/FLIQZO-LEB-SN-NP-402L4/QLIQZP-LEB-SN-NP-502L4/ILIQZP-LEB-SN-NP-502L4/FLIQZP-LEB-SN-NP-502L4/QLIQZP-LEB-SN-NP-632L4/ILIQZP-LEB-SN-NP-632L4/FLIQZP-LEB-SN-NP-632L4/QLIQZP-LEB-SN-NP-802L4/ILIQZP-LEB-SN-NP-802L4/FLIQZP-LEB-SN-NP-802L4/QLIQZP-LEB-SN-NP-1002L4/ILIQZP-LEB-SN-NP-1002L4/FLIQZP-LEB-SN-NP-1002L4/Q。

伺服阀的故障诊断与维修技巧伺服阀是一种常见的液压控制元件，广泛应用于各种工业设备和机械系统中。

它可以根据输入信号的变化，精确控制液压流量和压力，实现对机械运动的精确控制。

然而，在使用伺服阀的过程中，由于各种原因，可能会出现故障，影响设备的正常运行。

因此，了解伺服阀的故障诊断与维修技巧对于维护设备的稳定运行至关重要。

首先，让我们了解一些常见的伺服阀故障表现。

常见的伺服阀故障包括不工作、工作不正常、工作噪音过大等。

当伺服阀不工作时，通常是由于电力供应故障、控制信号故障或阀芯卡死等原因引起的。

当伺服阀工作不正常时，可能是由于内部零件的磨损、液压泄漏或系统压力过高等原因导致的。

此外，伺服阀工作时如果发出异常噪音，可能是由于阀芯与阀孔摩擦、液压油质量不合格或油液污染等问题导致的。

针对伺服阀故障的诊断，我们首先需要进行外观检查和触摸检查。

外观检查可以通过观察阀体有无明显损坏、密封性能是否良好、电缆和连接器是否正常等，来判断故障的可能性。

触摸检查可以通过轻轻触摸阀体，确认是否有温度异常或振动异常。

如果外观和触摸检查没有发现明显的问题，我们可以进一步进行内部检查。

在内部检查中，我们可以拆开伺服阀，检查阀芯、阀座和密封件的磨损情况。

如果发现有磨损或损坏的零件，需要及时更换。

此外，还需清洗阀体内的沉积物和污垢，确保阀芯和阀座之间的间隙良好。

如果需要更换密封件，在更换时应选用与原件相同的规格和材质，确保其密封性能和耐磨性。

除了检查和更换零件，我们还需要注意伺服阀的调试和校准。

在更换零件或维修后，应该进行重新调试，确保伺服阀的工作正常。

调试包括校准伺服阀的工作范围和灵敏度，以及确认伺服阀在不同工作条件下的稳定性。

此外，还需要检查控制信号输入和输出的连接是否正确，以确保伺服阀能够正确地接收和响应控制信号。

在进行伺服阀维修时，我们还需要注意一些安全事项。

首先，确保设备已经停机，并且处于断电状态，以免发生意外。

其次，在拆卸伺服阀时，要小心操作，避免损坏零件或造成伤害。

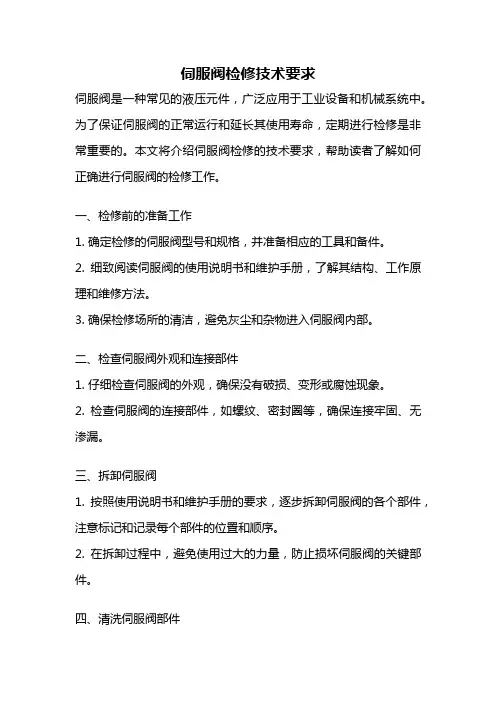

伺服阀检修技术要求伺服阀是一种常见的液压元件，广泛应用于工业设备和机械系统中。

为了保证伺服阀的正常运行和延长其使用寿命，定期进行检修是非常重要的。

本文将介绍伺服阀检修的技术要求，帮助读者了解如何正确进行伺服阀的检修工作。

一、检修前的准备工作1. 确定检修的伺服阀型号和规格，并准备相应的工具和备件。

2. 细致阅读伺服阀的使用说明书和维护手册，了解其结构、工作原理和维修方法。

3. 确保检修场所的清洁，避免灰尘和杂物进入伺服阀内部。

二、检查伺服阀外观和连接部件1. 仔细检查伺服阀的外观，确保没有破损、变形或腐蚀现象。

2. 检查伺服阀的连接部件，如螺纹、密封圈等，确保连接牢固、无渗漏。

三、拆卸伺服阀1. 按照使用说明书和维护手册的要求，逐步拆卸伺服阀的各个部件，注意标记和记录每个部件的位置和顺序。

2. 在拆卸过程中，避免使用过大的力量，防止损坏伺服阀的关键部件。

四、清洗伺服阀部件1. 使用合适的清洗剂清洗伺服阀的各个部件，去除油污和杂质。

2. 注意使用清洗剂的浓度和温度，避免对部件造成腐蚀或损坏。

3. 在清洗过程中，可以使用刷子、气枪等工具清洁难以到达的部位。

五、检查零部件的磨损和损坏情况1. 仔细检查伺服阀各个部件的磨损和损坏情况，如密封圈、阀芯等。

2. 如果发现有磨损或损坏的零部件，及时更换，并确保新零部件的质量和规格符合要求。

六、组装伺服阀1. 按照使用说明书和维护手册的要求，按照拆卸的逆序，逐步组装伺服阀的各个部件。

2. 在组装过程中，注意部件的位置和顺序，确保正确组装，并使用适当的扭矩进行拧紧。

七、调试伺服阀1. 完成伺服阀的组装后，进行必要的调试工作，如调整阀芯的位置、调整阀门开度等。

2. 根据使用说明书和维护手册的要求，进行伺服阀的功能和性能测试，确保其正常工作。

八、记录和总结1. 在检修过程中，及时记录关键步骤、数据和发现的问题。

2. 对检修过程进行总结和分析，总结经验和教训，并提出改进措施，以提高检修效率和质量。

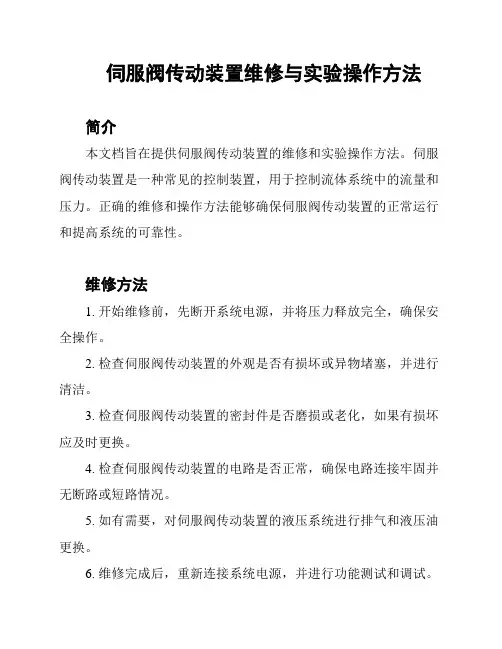

伺服阀传动装置维修与实验操作方法
简介
本文档旨在提供伺服阀传动装置的维修和实验操作方法。

伺服阀传动装置是一种常见的控制装置，用于控制流体系统中的流量和压力。

正确的维修和操作方法能够确保伺服阀传动装置的正常运行和提高系统的可靠性。

维修方法
1. 开始维修前，先断开系统电源，并将压力释放完全，确保安全操作。

2. 检查伺服阀传动装置的外观是否有损坏或异物堵塞，并进行清洁。

3. 检查伺服阀传动装置的密封件是否磨损或老化，如果有损坏应及时更换。

4. 检查伺服阀传动装置的电路是否正常，确保电路连接牢固并无断路或短路情况。

5. 如有需要，对伺服阀传动装置的液压系统进行排气和液压油更换。

6. 维修完成后，重新连接系统电源，并进行功能测试和调试。

实验操作方法
1. 在进行任何实验操作前，必须熟悉伺服阀传动装置的操作手
册和实验计划。

2. 根据实验计划准备所需实验设备和工具，并确保其正常运行
和安全性。

3. 在进行实验操作时，根据实验计划准确调整伺服阀传动装置
的参数和设置，确保实验过程的准确性和可重复性。

4. 实验操作过程中，及时记录实验数据和观察结果，确保实验
数据的准确性和完整性。

5. 在实验操作完成后，及时清理实验设备和工具，并按照实验
计划进行数据分析和结果总结。

请根据具体情况，结合伺服阀传动装置的实际维修和实验操作，详细阅读伺服阀传动装置的操作手册和相关文献，以确保正确操作
和维护。

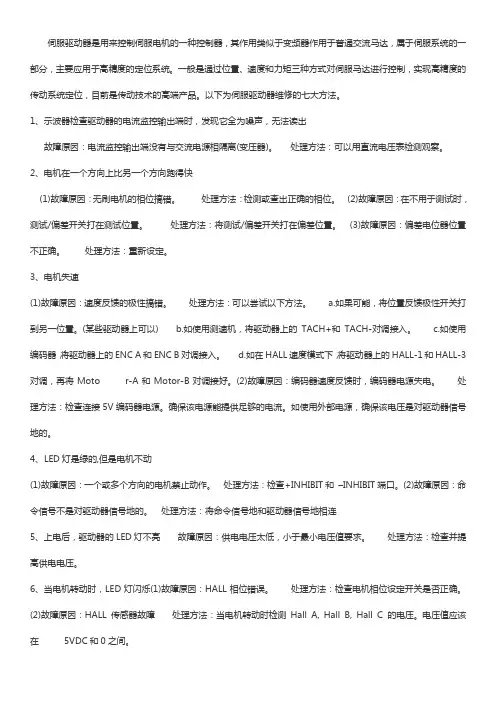

伺服驱动器是用来控制伺服电机的一种控制器，其作用类似于变频器作用于普通交流马达，属于伺服系统的一部分，主要应用于高精度的定位系统。

一般是通过位置、速度和力矩三种方式对伺服马达进行控制，实现高精度的传动系统定位，目前是传动技术的高端产品。

以下为伺服驱动器维修的七大方法。

1、示波器检查驱动器的电流监控输出端时，发现它全为噪声，无法读出故障原因：电流监控输出端没有与交流电源相隔离(变压器)。

处理方法：可以用直流电压表检测观察。

2、电机在一个方向上比另一个方向跑得快(1)故障原因：无刷电机的相位搞错。

处理方法：检测或查出正确的相位。

(2)故障原因：在不用于测试时，测试/偏差开关打在测试位置。

处理方法：将测试/偏差开关打在偏差位置。

(3)故障原因：偏差电位器位置不正确。

处理方法：重新设定。

3、电机失速(1)故障原因：速度反馈的极性搞错。

处理方法：可以尝试以下方法。

a.如果可能，将位置反馈极性开关打到另一位置。

(某些驱动器上可以) b.如使用测速机，将驱动器上的TACH+和TACH-对调接入。

c.如使用编码器，将驱动器上的ENC A和ENC B对调接入。

d.如在HALL速度模式下，将驱动器上的HALL-1和HALL-3对调，再将Moto r-A和Motor-B对调接好。

(2)故障原因：编码器速度反馈时，编码器电源失电。

处理方法：检查连接5V编码器电源。

确保该电源能提供足够的电流。

如使用外部电源，确保该电压是对驱动器信号地的。

4、LED灯是绿的,但是电机不动(1)故障原因：一个或多个方向的电机禁止动作。

处理方法：检查+INHIBIT和–INHIBIT端口。

(2)故障原因：命令信号不是对驱动器信号地的。

处理方法：将命令信号地和驱动器信号地相连5、上电后，驱动器的LED灯不亮故障原因：供电电压太低，小于最小电压值要求。

处理方法：检查并提高供电电压。

6、当电机转动时，LED灯闪烁(1)故障原因：HALL相位错误。

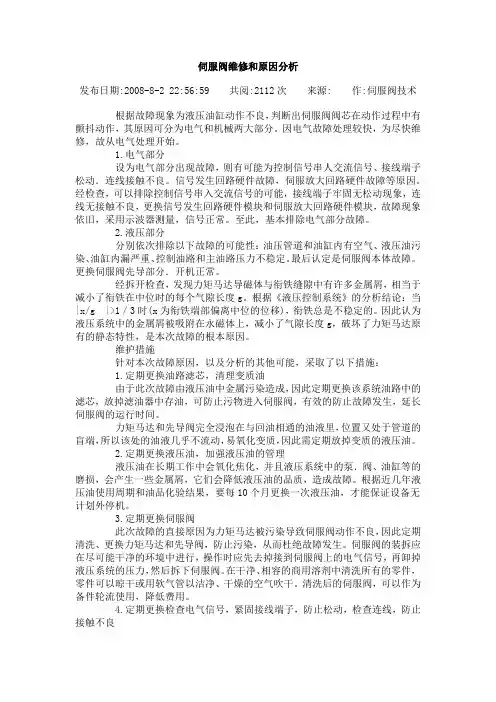

伺服阀维修和原因分析发布日期:2008-8-2 22:56:59 共阅:2112次来源: 作:伺服阀技术根据故障现象为液压油缸动作不良，判断出伺服阀阀芯在动作过程中有颤抖动作，其原因可分为电气和机械两大部分。

因电气故障处理较快，为尽快维修，故从电气处理开始。

1.电气部分设为电气部分出现故障，则有可能为控制信号串人交流信号、接线端子松动．连线接触不良。

信号发生回路硬件故障，伺服放大回路硬件故障等原因。

经检查，可以排除控制信号串入交流信号的可能，接线端子牢固无松动现象，连线无接触不良，更换信号发生回路硬件模块和伺服放大回路硬件模块，故障现象依旧，采用示波器测量，信号正常。

至此，基本排除电气部分故障。

2.液压部分分别依次排除以下故障的可能性：油压管道和油缸内有空气、液压油污染、油缸内漏严重、控制油路和主油路压力不稳定。

最后认定是伺服阀本体故障。

更换伺服阀先导部分．开机正常。

经拆开检查，发现力矩马达导磁体与衔铁缝隙中有许多金属屑，相当于减小了衔铁在中位时的每个气隙长度g。

根据《液压控制系统》的分析结论：当|x/g |>1／3时(x为衔铁端部偏离中位的位移)，衔铁总是不稳定的。

因此认为液压系统中的金属屑被吸附在永磁体上，减小了气隙长度g，破坏了力矩马达原有的静态特性，是本次故障的根本原因。

维护措施针对本次故障原因，以及分析的其他可能，采取了以下措施：1.定期更换油路滤芯，清理变质油由于此次故障由液压油中金属污染造成，因此定期更换该系统油路中的滤芯，放掉滤油器中存油，可防止污物进入伺服阀，有效的防止故障发生，延长伺服阀的运行时间。

力矩马达和先导阀完全浸泡在与回油相通的油液里，位置又处于管道的盲端，所以该处的油液几乎不流动，易氧化变质，因此需定期放掉变质的液压油。

2.定期更换液压油，加强液压油的管理液压油在长期工作中会氧化焦化，并且液压系统中的泵．阀、油缸等的磨损，会产生一些金属屑，它们会降低液压油的品质，造成故障。

MOOG伺服阀的原理及故障培训一、MOOG伺服阀的工作原理1.信号输入：MOOG伺服阀接受一个电气信号作为指令输入。

该信号可以是模拟信号，也可以是数字信号。

2.电动阀芯：MOOG伺服阀内部有一个电动阀芯，该阀芯可以通过电机或电磁铁驱动。

信号输入后，阀芯会相应地移动。

3.流量调节：当阀芯移动时，阀芯与阀座之间的孔口的大小发生变化，从而控制流体通过阀口的流量大小。

阀芯的位置可以精确控制，使得流量可以按照设定的指令进行调节。

4.反馈系统：MOOG伺服阀还配备了反馈系统，用于将执行器的实际运动状态反馈给阀芯，并与输入信号进行比较，以确保输出信号与输入信号一致。

二、MOOG伺服阀的常见故障及处理方法1.阀芯卡阻：由于阀芯长期没有清洗、保养或润滑不良，可能会导致阀芯卡阻，导致伺服阀无法正常工作。

此时，应对伺服阀进行清洗、保养和润滑，并定期检查。

2.油液污染：油液中的杂质、悬浮物和水分可能会导致MOOG伺服阀内进口和出口通道的堵塞，使阀芯无法正常工作。

解决方法是定期更换和过滤油液，确保油液质量良好。

3.调节不准确：当信号输入与阀芯位置不匹配时，就会导致伺服阀的调节不准确。

此时，检查输入信号的准确性，并校准伺服阀的参数。

4.电气故障：MOOG伺服阀使用电气信号进行控制，如果电气元件损坏或接线不良，可能会导致伺服阀无法工作。

检查电气元件的连接是否正确，并修复或更换损坏部件。

5.漏油：MOOG伺服阀内部的密封件可能会因为长期使用和磨损而出现漏油现象。

及时更换损坏的密封件，保持伺服阀的正常工作。

总结：MOOG伺服阀是控制液压系统中液压动作执行器的重要元件，其工作原理是通过电气信号控制阀芯位置，调节流量实现精确控制。

常见故障包括阀芯卡阻、油液污染、调节不准确、电气故障和漏油现象。

处理这些故障的方法包括清洗、保养和润滑阀芯、更换和过滤油液、校准伺服阀参数、检查电气元件连接和更换损坏的密封件等。

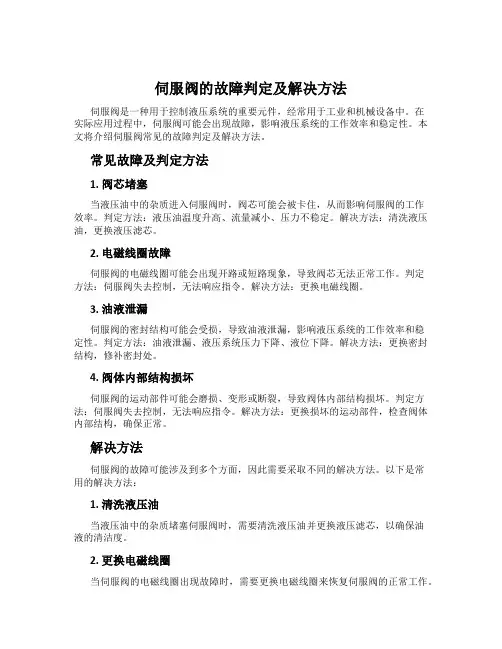

伺服阀的故障判定及解决方法伺服阀是一种用于控制液压系统的重要元件，经常用于工业和机械设备中。

在实际应用过程中，伺服阀可能会出现故障，影响液压系统的工作效率和稳定性。

本文将介绍伺服阀常见的故障判定及解决方法。

常见故障及判定方法1. 阀芯堵塞当液压油中的杂质进入伺服阀时，阀芯可能会被卡住，从而影响伺服阀的工作效率。

判定方法：液压油温度升高、流量减小、压力不稳定。

解决方法：清洗液压油，更换液压滤芯。

2. 电磁线圈故障伺服阀的电磁线圈可能会出现开路或短路现象，导致阀芯无法正常工作。

判定方法：伺服阀失去控制，无法响应指令。

解决方法：更换电磁线圈。

3. 油液泄漏伺服阀的密封结构可能会受损，导致油液泄漏，影响液压系统的工作效率和稳定性。

判定方法：油液泄漏、液压系统压力下降、液位下降。

解决方法：更换密封结构，修补密封处。

4. 阀体内部结构损坏伺服阀的运动部件可能会磨损、变形或断裂，导致阀体内部结构损坏。

判定方法：伺服阀失去控制，无法响应指令。

解决方法：更换损坏的运动部件，检查阀体内部结构，确保正常。

解决方法伺服阀的故障可能涉及到多个方面，因此需要采取不同的解决方法。

以下是常用的解决方法：1. 清洗液压油当液压油中的杂质堵塞伺服阀时，需要清洗液压油并更换液压滤芯，以确保油液的清洁度。

2. 更换电磁线圈当伺服阀的电磁线圈出现故障时，需要更换电磁线圈来恢复伺服阀的正常工作。

3. 更换密封结构当伺服阀的密封结构受损时，需要更换密封结构来修复油液泄漏问题。

4. 更换运动部件当伺服阀的运动部件损坏时，需要更换损坏的运动部件并检查阀体内部结构，确保阀体内部结构正常。

结论伺服阀是液压系统中不可或缺的元件，故障会对液压系统的稳定性和工作效率产生影响。

本文介绍了伺服阀常见的故障判定及解决方法，希望能够对读者们在实践中遇到类似故障时提供一些帮助。

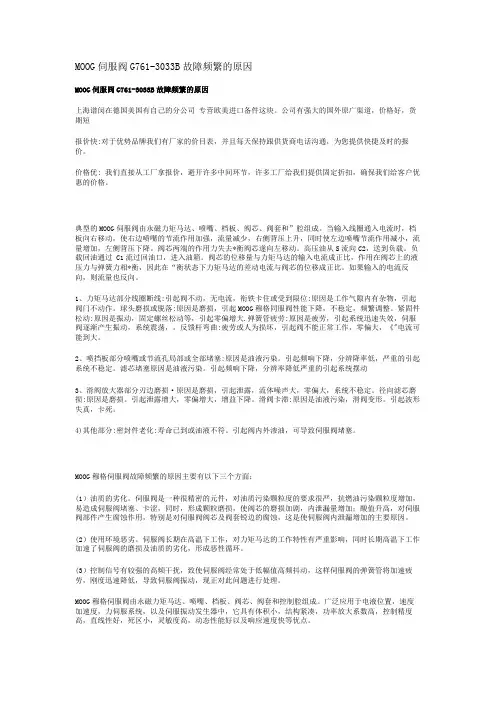

MOOG伺服阀G761-3033B故障频繁的原因MOOG伺服阀G761-3033B故障频繁的原因上海谱闵在德国美国有自己的分公司专营欧美进口备件这块。

公司有强大的国外原广渠道，价格好，货期短报价快:对于优势品牌我们有厂家的价目表，并且每天保持跟供货商电话沟通，为您提供快捷及时的报价。

价格优: 我们直接从工厂拿报价，避开许多中间环节，许多工厂给我们提供固定折扣，确保我们给客户优惠的价格。

典型的MOOG伺服阀由永磁力矩马达、喷嘴、档板、阀芯、阀套和”腔组成。

当输入线圈通入电流时，档板向右移动，使右边喷嘴的节流作用加强，流量减少，右侧背压上升，同时使左边喷嘴节流作用减小，流量增加，左侧背压下降。

阀芯两端的作用力失去*衡阀芯遂向左移动。

高压油从S流向C2，送到负载。

负载回油通过 C1流过回油口，进入油箱。

阀芯的位移量与力矩马达的输入电流成正比，作用在阀芯上的液压力与弹簧力相*衡，因此在“衡状态下力矩马达的差动电流与阀芯的位移成正比。

如果输入的电流反向，则流量也反向。

1、力矩马达部分线圈断线:引起阀不动，无电流，衔铁卡住或受到限位:原因是工作气隙内有杂物，引起阀门不动作。

球头磨损或脱落:原因是磨损，引起MOOG穆格同服阀性能下降，不稳定，频繁调整。

紧固件松动:原因是振动，固定螺丝松动等，引起零偏增大.弹簧管疲劳:原因是疲劳，引起系统迅速失效，伺服阀逐渐产生振动，系统震荡，。

反馈杆弯曲:疲劳或人为损坏，引起阀不能正常工作，零偏大，《"电流可能到大。

2、喷挡板部分喷嘴或节流孔局部或全部堵塞:原因是油液污染。

引起频响下降，分辨降率低，严重的引起系统不稳定。

滤芯堵塞原因是油液污染。

引起频响下降，分辨率降低严重的引起系统摆动3、滑阀放大器部分刃边磨损·原因是磨损，引起泄露，流体噪声大，零偏大，系统不稳定。

径向滤芯磨损:原因是磨损。

引起泄露增大，零偏增大，增益下降。

滑阀卡滞:原因是油液污染，滑阀变形。

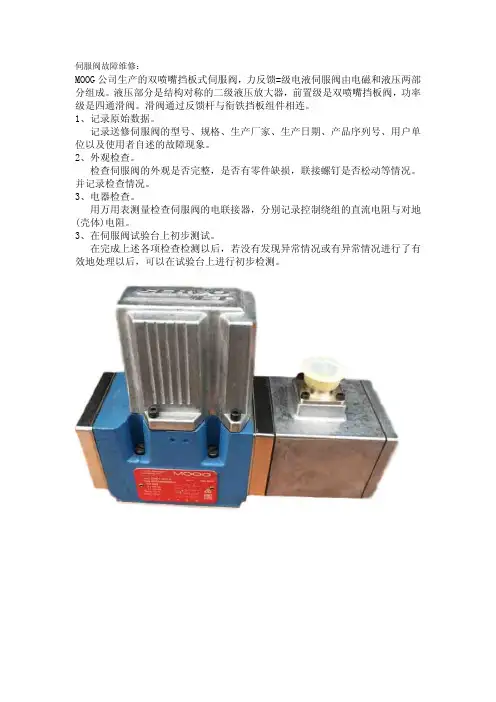

伺服阀故障维修：
MOOG公司生产的双喷嘴挡板式伺服阀，力反馈=级电液伺服阀由电磁和液压两部分组成。

液压部分是结构对称的二级液压放大器，前置级是双喷嘴挡板阀，功率级是四通滑阀。

滑阀通过反馈杆与衔铁挡板组件相连。

1、记录原始数据。

记录送修伺服阀的型号、规格、生产厂家、生产日期、产品序列号、用户单位以及使用者自述的故障现象。

2、外观检查。

检查伺服阀的外观是否完整，是否有零件缺损，联接螺钉是否松动等情况。

并记录检查情况。

3、电器检查。

用万用表测量检查伺服阀的电联接器，分别记录控制绕组的直流电阻与对地(壳体)电阻。

3、在伺服阀试验台上初步测试。

在完成上述各项检查检测以后，若没有发现异常情况或有异常情况进行了有效地处理以后，可以在试验台上进行初步检测。

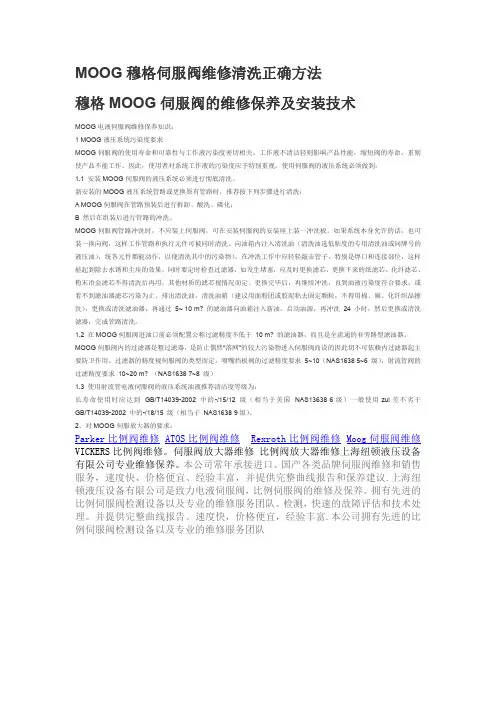

MOOG穆格伺服阀维修清洗正确方法穆格MOOG伺服阀的维修保养及安装技术MOOG电液伺服阀维修保养知识：1MOOG液压系统污染度要求MOOG伺服阀的使用寿命和可靠性与工作液污染度密切相关。

工作液不清洁轻则影响产品性能，缩短阀的寿命，重则使产品不能工作。

因此，使用者对系统工作液的污染度应予特别重视。

使用伺服阀的液压系统必须做到：1.1安装MOOG伺服阀的液压系统必须进行彻底清洗。

新安装的MOOG液压系统管路或更换原有管路时，推荐按下列步骤进行清洗：A MOOG伺服阀在管路预装后进行拆卸、酸洗、磷化；B然后在组装后进行管路的冲洗。

MOOG伺服阀管路冲洗时，不应装上伺服阀，可在安装伺服阀的安装座上装一冲洗板。

如果系统本身允许的话，也可装一换向阀，这样工作管路和执行元件可被同时清洗。

向油箱内注入清洗油（清洗油选低粘度的专用清洗油或同牌号的液压油），统各元件都能动作，以便清洗其中的污染物）。

在冲洗工作中应轻轻敲击管子，特别是焊口和连接部位，这样能起到除去水锈和尘埃的效果。

同时要定时检查过滤器，如发生堵塞，应及时更换滤芯，更换下来的纸滤芯、化纤滤芯、粉末冶金滤芯不得清洗后再用，其他材质的滤芯视情况而定。

更换完毕后，再继续冲洗，直到油液污染度符合要求，或看不到滤油器滤芯污染为止。

排出清洗油，清洗油箱（建议用面粉团或胶泥粘去固定颗粒，不得用棉、麻、化纤织品擦洗），更换或清洗滤油器，再通过5~10m?的滤油器向油箱注入新油。

启动油源，再冲洗24小时，然后更换或清洗滤器，完成管路清洗。

1.2在MOOG伺服阀进油口前必须配置公称过滤精度不低于10m?的滤油器，而且是全流通的非旁路型滤油器。

MOOG伺服阀内的过滤器是粗过滤器，是防止偶然“落网"的较大污染物进入伺服阀而设的因此切不可依赖内过滤器起主要防卫作用。

过滤器的精度视伺服阀的类型而定，喷嘴挡板阀的过滤精度要求5~10（NAS16385~6级），射流管阀的过滤精度要求10~20m?（NAS16387~8级）1.3使用射流管电液伺服阀的液压系统油液推荐清洁度等级为：长寿命使用时应达到GB/T14039-2002中的-/15/12级（相当于美国NAS136386级）一般使用zui差不劣于GB/T14039-2002中的-/18/15级（相当于NAS16389级）。

MOOG穆格伺服阀的工作原理穆格伺服阀的维修保护：1.在条件许可的情况下，应定期检查工作液的污染度。

2.应建立新油是“脏油"的概念，如果在油箱中注入10%以上的新油液，即应换上冲洗板，启动油源，清洗24小时以上，然后更换或清洗滤油器，再卸下冲洗板，换上伺服阀。

一般情况下，长时间经滤器连续使用的液压油往往比较干净。

因此，在系统无渗漏的情况下应减少无谓的加油次数，避免再次污染系统。

3.系统换油时，在注入新油前应*清洗油箱，换上冲洗板，通过5~10μm的滤油器向油箱注入新油。

启动油源，冲洗24小时以上，然后更换或清洗滤器，完成管路、油箱的再次清洗。

4.伺服阀在使用过程中出现堵塞等故障现象，不具备专业知识及设备的使用者不得擅自分解伺服阀，用户可按说明书的规定更换滤器。

如故障还无法排除，应返回生产单位进行修理、排障、调整。

5.如条件许可，伺服阀需定期返回生产单位清洗、调整。

6.使用条件好的油源，油质保持相对较好的，可以较长时间不换油，这对系统可靠运行是有好处的。

7.切忌让铁磁物质长期与马达壳体相接触，防止马达跑磁，跑磁严重时伺服阀甚至不能工作，轻则影响伺服阀零位和输出。

8.除非外部有机械调零装置，否则不要自己擅拆伺服阀去调零。

因为伺服阀是精密液压元件，调试离不开实验台，离不开工装夹具。

9.伺服阀本身带有保护滤器，更换滤器的方法接受厂方的指导。

10.伺服阀的装卸，增加了一次油源受污染的时候，所以千万要注意干净，这是重要的保养要求。

美国MOOG伺服阀的故障、原因及排除：美国MOOG伺服阀的故障常常在电液伺服系统调试或工作不正常情况下发现的。

所以这里有时是系统问题包括放大器、反馈机构、执行机构等故障，有时确是伺服阀问题。

所以首先要搞清楚是系统问题、还是伺服阀问题。

解决这疑问的常用办法是：一、有条件的将阀卸下，上实验台复测一下即可。

二、大多数情况无此条件，这时一个简单的办法是将系统开环，备用独立直流电源、经万用表再给伺服阀供正负不同量值电流，从阀的输出情况来判断阀是否有毛病，是什么毛病。

伺服阀检修技术要求伺服阀是一种广泛应用于工业自动化领域的控制元件，它能够根据输入信号精确地控制液压、气动系统中的液体或气体流量，实现对执行机构的精确位置或运动速度的控制。

伺服阀的正常工作对于保证系统的稳定性和可靠性至关重要，因此，对伺服阀的检修技术要求也非常高。

伺服阀的检修过程需要具备一定的专业知识和技能。

检修人员应具备相关工程或技术背景，熟悉伺服阀的结构原理和工作原理，理解伺服阀的各个部件的功能和相互关系。

同时，检修人员还需要了解伺服阀的常见故障及其排除方法，能够根据故障现象准确判断故障原因，并采取相应的修复措施。

伺服阀的检修过程需要严格按照操作规程进行。

在检修前，检修人员应对伺服阀进行全面的检查，包括检查外观是否完好，各个连接部位是否紧固，是否有液体或气体泄漏等。

在检修过程中，应按照规定的步骤和顺序进行拆卸，清洗和更换零部件，并且要注意防止损坏或污染其他部件。

在重新组装伺服阀时，要确保各个部件的安装位置正确，且不得存在松动现象，以保证阀门的正常运行。

伺服阀的检修过程需要使用合适的工具和设备。

检修人员应根据具体情况选择合适的工具，如扳手、螺丝刀、油封刀等。

同时，还需要使用一些特殊的设备，如洗涤机、超声波清洗机等，以确保对伺服阀进行彻底的清洗和修复。

在使用工具和设备时，检修人员要注意操作方法和安全事项，确保自身和设备的安全。

伺服阀的检修过程需要严格控制操作环境。

伺服阀对环境的要求比较高，特别是对温度、湿度和洁净度的要求较为严格。

因此，在检修伺服阀时，应选择相对干燥、温度适宜、无尘、无腐蚀性气体的操作环境，以避免因操作环境不当导致伺服阀受损或污染。

伺服阀的检修过程需要进行全面的功能测试和性能验证。

检修完成后，应对伺服阀进行全面的功能测试，包括对阀门的开关性能、密封性能和响应速度等进行检测。

同时，还需要对伺服阀的性能进行验证，如对阀门的流量控制精度、位置控制精度等进行测试，确保伺服阀在修复后能够正常工作。

注塑机常见故障及维修方法探讨注塑机是一种广泛应用于塑料加工行业的设备，它的主要作用是将塑料加热熔化后注入模具中，并通过模具形成产品的轮廓。

然而，由于长时间使用或操作不当，注塑机常常会出现一些故障，影响生产效率。

下面我们就常见的注塑机故障及其维修方法进行探讨。

首先，最常见的故障之一是注塑机温度控制不准确。

注塑机的温度控制非常重要，因为不同的塑料需要在不同的温度条件下进行注射。

如果温度控制不准确，会导致产品质量下降或产生缺陷。

这种故障的修复方法是首先检查温度控制仪表是否正常，然后进行温度校正。

如果问题仍然存在，可能需要更换温度传感器或加热器。

其次，注塑机的润滑不良也是一个常见的故障。

注塑机的各种运动部件需要良好的润滑才能正常运转。

如果润滑不足或润滑油污染，会导致注塑机产生噪音、摩擦和磨损，影响机器的寿命和运行效率。

为了解决这个问题，操作人员应定期清理注塑机的润滑系统，并补充干净的润滑油。

此外，注塑机的塑胶断料也是一个常见的故障。

注塑机在注射过程中，如果塑料断料，会导致产品的缺陷或无法继续生产。

这种故障通常是由于注塑机的进料系统故障引起的，比如喂料系统堵塞或塑料颗粒过大等。

解决这个问题的方法是检查喂料系统的状态，清理堵塞物，并调整进料速度和温度。

同时，注塑机的注射速度不稳定也是一个需要关注的故障。

注塑机在进行注塑过程中，如果注射速度不稳定，会导致产品的尺寸不一致或外观不良。

这个问题通常是由于注塑机的液压系统或驱动系统故障引起的，例如液压系统漏油、驱动系统振动或油温过高等。

修复这个问题的方法是检查液压系统和驱动系统的状态，更换损坏的零件，并进行相应的调整。

最后，注塑机的安全问题也需要重视。

由于注塑机的操作方式相对复杂，操作人员需要经过专门的培训才能熟练操作。

然而，在实际生产中，一些操作人员可能忽视安全规定，导致事故发生。

为了防止这种情况发生，注塑机的操作人员应严格遵守操作规程，并定期进行安全培训，以保证生产过程的安全。

伺服阀维修技术要求
1. 嘿，你知道吗？伺服阀维修技术要求可严格啦！就像医生给病人做手术一样精细，不能有丝毫马虎啊！你想想看，如果在维修时不认真，那后果得多严重呀！例子：比如在清洗伺服阀时，就必须小心翼翼，像呵护宝贝一样。

2. 哇塞，伺服阀维修技术要求中对工具的使用可讲究了呢！这就好比战士上战场必须要有称手的武器呀！你说是不是呢？例子：要是用了不合适的工具去拆卸，那不就跟拿着钝刀砍柴一样费劲嘛！
3. 哎呀呀，维修伺服阀时的环境要求也很高的哦！简直就像公主的闺房一样要干净整洁呢！不然怎么能保证维修质量呀？例子：如果周围环境脏兮兮的，那跟在垃圾堆里修有啥区别！
4. 嘿，你瞧，检查伺服阀的各个部件可不能马虎呀！这就像侦探在寻找线索一样，得仔细再仔细呀！你能想象不认真检查会怎样吗？例子：比如说阀杆，要是没检查到位，后面出问题可就麻烦大了！
5. 哇哦，对伺服阀维修后的测试也是至关重要的哟！这就像考试验收成果一样，可不能随便敷衍啊！你说对不对呢？例子：不经过严格测试就投入使用，那不是给自己埋雷嘛！
6. 哎呀，维修人员的技术水平那可得相当高才行呢！这就如同赛车手，技术不好怎么能赢得比赛呀！你想想是不是这么个道理？例子：技术不过关，还怎么去搞定那些复杂的伺服阀故障呀！
7. 嘿，在维修伺服阀时的操作流程一定得遵守呀！这就像遵守交通规则一样，乱来可不行哦！你能明白不？例子：违背操作流程，那不是自找麻烦嘛，肯定会出问题的呀！
8. 哇，维修伺服阀可真是个技术活呀！每一个细节都不能放过，这就像雕琢一件艺术品一样呢！你感觉到那份精细了吗？例子：哪怕是一个小螺丝没拧紧，都可能导致大问题呢！
9. 总之，伺服阀维修技术要求真是多又严格呀，马虎不得呀！只有做到每一个方面都完美，才能确保伺服阀正常工作呀！。

穆格伺服阀外委维修技术协议甲方：日照钢铁控股企业有限企业（以下简称甲方）乙方：(以下简称乙方）甲乙两方就甲方伺服阀维修的技术质量细节，经磋商完成以下协议：一、甲方拜托乙方维修甲方穆格伺服阀15件。

二、甲方向乙方供给以下实物。

品牌名称规格型号数目下线原由工令号穆格伺服阀D661-4636 1 伺服阀反应异样，伺服阀不S1612W4601Y 受控穆格伺服阀D661-4651 1 伺服阀反应异样，伺服阀不S1612W4601Y 受控穆格伺服阀D662-Z4334 1 伺服阀反应异样，伺服阀不S1612W4601Y 受控穆格伺服阀D662-Z4311K 1 伺服阀反应异样，伺服阀不S1612W4601Y 受控穆格伺服阀D663-Z4307K 1 插上阀头，有震动S1612W4601Y 穆格伺服阀D662-4010 1 伺服阀不受控S1612W4601Y穆格伺服阀D661-4444C/G60JOAA61伺服阀芯零漂偏大，阀芯卡S1612W4602Q VSX2HA 带插头阻穆格伺服阀D662-4014/D01JABF6V2伺服阀芯零漂偏大，阀芯卡S1612W4602Q SX2-A 阻穆格伺服阀D662-Z4334/P01JOMF61伺服阀芯零漂偏大，阀芯卡S1612W4602Q VSX2-A+B97007-061 阻穆格伺服阀D792-4007/S63JOQA6V3伺服阀芯零漂偏大，阀芯卡S1612W4602Q SX2-B 阻阀体锈蚀，使用时间久，性穆格伺服阀D661-4598C 4 能降落，滤芯到使用周期，S1612W46027密封老化。

D661-4506C,G23JOAA6穆格VSX2HA1伺服阀芯零漂偏大，阀芯卡伺服阀S1612W4603P （ 49l/min,28Mpa, 带阻插头）三、伺服阀需修复主要内容：1、拆解前外观检测、冲洗及初步测试。

2、无尘实验室完全拆解、冲洗。

3、微观尺度下阀芯、阀套的探伤及初步研磨。

美国MOOG二通和三通伺服插装阀DSHR、SE3型维修保养及参数美国MOOG二通和三通伺服插装阀DSHR、SE3型维修保养及参数美国MOOG二通和三通伺服插装阀DSHR、SE3型伺服插装阀适用于方向流量控制，设计安装在阀块“滑入式”腔体中。

该系列阀使用穆格可靠的集成式电反馈（EFB）控制阀，将高动态性能与液压作动器的准确控制结合在一起，共有2种型号应用程序是否需要一个简单的检查(止回)函数或更复杂的东西,它是重要的了解基本的操作原则定向的插装阀为了得到最多应用程序的性能。

定向控制功能要求,首先,一个B,C、E和F提升。

这些宝宝,形状有3个不同的控制面他们的关键操作当使用一个筒盖和相应的阀、压力之和应用于每一个控制面打开或关闭插装阀。

表面AA和AB工作打开阀门,而表面一起关闭阀弹簧力工作。

插装阀和其阀孔的设计通用性的重要性在于大批量生产。

就某一种规格的插装阀为例，为了批量生产，其阀口的尺寸是统一的。

此外，不同功能的阀可采用同一规格阀腔，例如：单向阀、锥阀、流量调节阀、节流阀、两位电磁阀等等。

如果同一规格、不同功能的阀无法采用不同阀体，那么阀块的加工成本势必增加，插装阀的优势就不复存在。

插装阀在流体控制功能的领域的使用种类比较广泛，已应用的元件有是电磁换向阀，单向阀，溢流阀，减压阀，流量控制阀和顺序阀。

通用性在流体动力回路设计和机械实用性的延伸，充分展示了插装阀对系统设计者和应用者的重要性。

由于其装配过程的通用性、阀孔规格的通用性、互换性的特点，使用插装阀可以实现完善的设计配置，也使插装阀广泛地应用于各种液压机械。

阀块还未装配线终点时就已显现。

采用插装阀设计的整套控制系统可为用户大大减少制造工时；该控制系统的每个元件在组装成集成阀块前就可进行独立测试；集成块在发给用户之前就可进行整体测试。

由于必须安装的元件和连接的管路大大减少，为用户节省大量的制造工时。

由于系统污染物的减少，泄漏点的减少和装配错误的降低，使可靠性显著提高。

穆格伺服阀的工作原理及运行维护穆格电液伺服阀是电液转换元件，它能把微小的电气信号转换成大功率的液压输出。

其性能的优劣对电液调节系统的影响很大，因此，它是电液调节系统的核心和关键。

为了能够正确使用电液调节系统，必须了解电液伺服阀的工作原理。

1、电液伺服阀的分类1）按液压放大级数可分为单级电液伺服阀，两级电液伺服阀，三级电液伺服阀。

2）按液压前置级的结构形式，可分为单喷嘴挡板式，双喷嘴挡板式，滑阀式，射流管式和偏转板射流式。

3）按反馈形式可分为位置反馈式，负载压力反馈式，负载流量反馈式，电反馈式。

4）按电机械转换装置可分为动铁式和动圈式。

5）按输出量形式分为流量伺服阀和压力控制伺服阀。

2、穆格电液伺服阀结构及工作原理（以双喷嘴挡板为例）双喷嘴挡板式力反馈二级电液伺服阀由电磁和液压两部分组成。

电磁部分是永磁式力矩马达，由永久磁铁，导磁体，衔铁，控制线圈和弹簧管组成。

液压部分是结构对称的二级液压放大器，前置级是双喷嘴挡板阀，功率级是四通滑阀。

画法通过反馈杆与衔铁挡板组件相连。

力矩马达把输入的电信号（电流）转换为力矩输出。

无信号时，衔铁有弹簧管支撑在上下导磁体的中间位置，永久磁铁在四个气隙中产生的极化磁通是相同的力矩马达无力矩输出。

此时，挡板处于两个喷嘴的中间位置，喷嘴两侧的压力相等，滑阀处于中间位置，阀无液压输出；若有信号时控制线圈产生磁通，其大小和方向由信号电流决定，磁铁两极所受的力不一样，于是，在磁铁上产生磁转矩（如逆时针），使衔铁绕弹簧管中心逆时针方向偏转，使挡板向右偏移，喷嘴挡板的右侧间隙减小而左侧间隙增大，则右侧压力大于左侧压力，从而推动滑阀左移。

同时，使反馈杆产生弹性形变，对衔铁挡板组件产生一个顺时针方向的反转矩。

当作用在衔铁挡板组件上的电磁转矩、弹簧管反转矩反馈杆反转矩等诸力矩达到平衡时，滑阀停止移动，取得一个平衡位置，并有相应的流量输出。

滑阀位移，挡板位移，力矩马达输出力矩都与输出的电信号（电流）成比例变化。
