注塑机伺服系统节能原理

注塑机伺服系统节能原理一、引言随着工业化进程的加快和环境保护意识的增强，节能已经成为了各行各业的重要议题。

注塑机作为一种重要的塑料加工设备，其节能问题也备受关注。

目前，注塑机伺服系统被广泛应用于注塑机上，以提高注塑机的节能性能。

本文将从注塑机伺服系统的基本原理、控制方式和节能效果等方面进行论述。

二、注塑机伺服系统的基本原理1.注塑机伺服系统的组成2.伺服电机的特点伺服电机是注塑机伺服系统的核心部件，其具有响应速度快、控制精度高、输出扭矩稳定等特点。

伺服电机通过微处理器的控制，实现了对注塑机运行过程中各个环节的精确控制，从而提高了注塑机的运行效率和质量。

三、注塑机伺服系统的控制方式1.闭环控制闭环控制是指通过传感器实时检测注塑机的运行状态，并将反馈信息传输给微处理器，微处理器根据反馈信息进行数据处理和计算，调整伺服电机的工作参数，从而实现对注塑机运行过程的精确控制。

2.开环控制开环控制是指在注塑机的运行过程中，不实时检测注塑机的运行状态，并且不进行反馈信息的处理和计算。

开环控制一般适用于对注塑机的运行要求不高，且对注塑品质要求不严格的情况下。

四、注塑机伺服系统的节能效果1.降低电能消耗2.提高运行效率3.降低产品缺陷率由于伺服电机可以精确控制注塑机的运行过程，保证了注塑机在运行过程中的稳定性，减少了产品的缺陷率。

4.延长设备寿命五、结论注塑机伺服系统通过对注塑机的运行过程进行精确控制，可以提高注塑机的节能性能。

通过降低电能消耗、提高运行效率、降低产品缺陷率和延长设备寿命等方式，注塑机伺服系统可以实现对注塑机的节能优化。

未来，随着技术的不断进步和应用的不断推广，注塑机伺服系统的节能效果将会进一步提高。

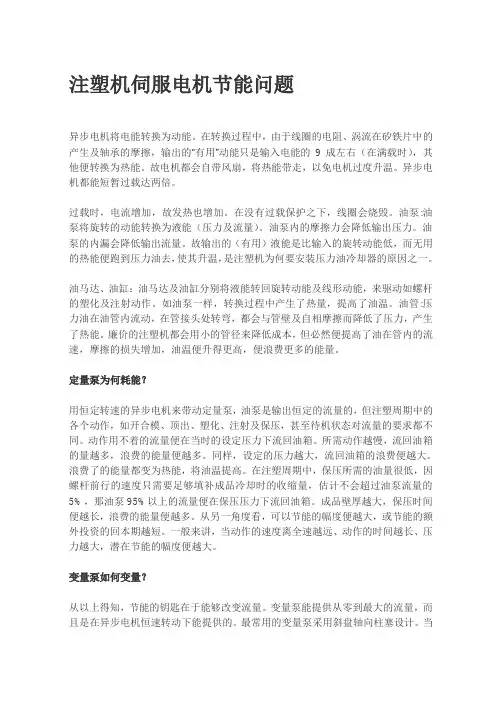

注塑机伺服电机节能问题异步电机将电能转换为动能。

在转换过程中，由于线圈的电阻、涡流在矽铁片中的产生及轴承的摩擦，输出的“有用”动能只是输入电能的9成左右（在满载时），其他便转换为热能。

故电机都会自带风扇，将热能带走，以免电机过度升温。

异步电机都能短暂过载达两倍。

过载时，电流增加，故发热也增加。

在没有过载保护之下，线圈会烧毁。

油泵:油泵将旋转的动能转换为液能（压力及流量）。

油泵内的摩擦力会降低输出压力。

油泵的内漏会降低输出流量。

故输出的（有用）液能是比输入的旋转动能低，而无用的热能便跑到压力油去，使其升温，是注塑机为何要安装压力油冷却器的原因之一。

油马达、油缸：油马达及油缸分别将液能转回旋转动能及线形动能，来驱动如螺杆的塑化及注射动作。

如油泵一样，转换过程中产生了热量，提高了油温。

油管:压力油在油管内流动，在管接头处转弯，都会与管壁及自相摩擦而降低了压力，产生了热能。

廉价的注塑机都会用小的管径来降低成本，但必然便提高了油在管内的流速，摩擦的损失增加，油温便升得更高，便浪费更多的能量。

定量泵为何耗能？用恒定转速的异步电机来带动定量泵，油泵是输出恒定的流量的，但注塑周期中的各个动作，如开合模、顶出、塑化、注射及保压，甚至待机状态对流量的要求都不同。

动作用不着的流量便在当时的设定压力下流回油箱。

所需动作越慢，流回油箱的量越多，浪费的能量便越多。

同样，设定的压力越大，流回油箱的浪费便越大。

浪费了的能量都变为热能，将油温提高。

在注塑周期中，保压所需的油量很低，因螺杆前行的速度只需要足够填补成品冷却时的收缩量，估计不会超过油泵流量的5%，那油泵95%以上的流量便在保压压力下流回油箱。

成品壁厚越大，保压时间便越长，浪费的能量便越多。

从另一角度看，可以节能的幅度便越大，或节能的额外投资的回本期越短。

一般来讲，当动作的速度离全速越远、动作的时间越长、压力越大，潜在节能的幅度便越大。

变量泵如何变量？从以上得知，节能的钥匙在于能够改变流量。

注塑机异步伺服节电改造可行性方案一、前言注塑机是塑胶行业重要生产设备, 也是有名“电老虎”, 耗电量大, 电能挥霍严重。

由于电价昂贵, 电费在公司生产成本中占有相称大比重, 已经成为严重影响公司生产效益重要因素。

随着市场竞争日益加剧, 各公司都在采用各种节能降耗办法、努力减少生产成本, 以便提高市场竞争力。

但是, 注塑机电能挥霍问题始终困扰着广大塑胶生产公司。

在此形式下, 康灿在吸取国外关于技术基本上, 结合自己近年来在节能领域积累丰富经验, 自主创新研制开发出高科技产品—康灿KC系列注塑机异步伺服节电器, 为注塑机顾客提供了一种行之有效节能降耗手段, 使注塑机单机电耗下降30-80%以上, 受到广大塑胶生产公司欢迎。

二、KC注塑机异步伺服节电应用康灿KC系列注塑机异步伺服节电器是我司依照成型机工艺特别设计一款应用于注塑行业节电装置,采集成型机信号经微解决器, 在实现节能同步, 也达到不影响产量、不影响产品品质规定。

采用人机界面操作, 依照注塑工序直接设定补偿异步驱动器运营频率；选用专用异步伺服驱动器, 具备电流矢量控制算法, 输出转矩大, 可完全满足了注塑机工况规定, 其加减速时间可达0.1 秒。

三、KC注塑机异步伺服节电原理:老式液压驱动系统使用普通电机加载定量泵, 液压驱动系统能耗与油泵输出流量和输出压力成正比；由于油泵由额定转速驱动运转, 因而油泵流量在机器运营过程中始终保持不变；然而在注塑工艺中, 其锁模、射胶、熔胶、保压、冷却、开模等各个阶段所需要压力和流量是不同, 时大时小, 有时几乎为零, 如在高压节流过程中, 设在油泵出口溢流阀或比例阀实时调节负载压力和负载流量, 以满足注塑机工况实际需要, 这样多余液压油就会通过溢流阀流回油箱, 从而使油泵电机做了大量无用功；据记录, 由此导致能量损失高达36%～68%。

可见, 解决液压驱动系统能耗问题在于如何减少和避免多余能量损失。

康灿科技推出异步伺服在注塑机节能领域通过精心研究和实验, 完全吸取同步伺服系统长处, 开发出一款性价比极高注塑机异步伺服系统, 把老式比流比压控制升级为速度型控制系统, 实现与同步伺服同样功能, 每模生产周期与改造前一致, 节电率高达30-80%, 康灿科技推出异步伺服0-1500转加速为100ms,仅比同步伺服略逊（同步伺服0-1500转加速为15～50ms）。

“节能型”注塑机的特性及其技术原理作者：李东旭来源：《现代商贸工业》2010年第09期摘要:随着能源问题日益受到重视,尤其是我国近些时候循环经济理念得提出,节约能源变得越来越重要,节能成为注塑机电液系统的研究重点。

关键词:注塑机;节能;变频调速技术中图分类号:TB文献标识码:A文章编号:1672-3198(2010)09-0332-电动—液压式注塑机是集液压和电驱动于一体的新型注塑机,它融合了全液压式注塑机的高性能和全电动式的节能优点,这种电动-液压相结合的复合式注塑机已成为注塑机技术发展方向。

1 变频调速技术应用的特点注塑机节能系统的核心技术是变频调速技术。

通览目前市场上各式各样的注塑机变频节能器,通常具有如下技术特点:(1)过载能力强。

过载能力多数可以达到为180%,1min,有的甚至达到200%,30s。

高过载能力保证了注塑过程中在高压射胶等重负载冲击下,不跳脱,不影响生产连续进行,保证产品质量。

(2)防护等级较高,有的采用独立风道全封闭设计,防尘、防腐蚀、环境适应能力强,使用寿命更长。

(3)部分产品采用了流量和压力双信号控制,适用于各种复杂模件的生产。

(4)体积小,结构紧凑,安装简便。

可以做到柜式和壁挂两用。

(5)市电/节电运行双回路设计,确保系统无故障,不影响生产。

(6)具有自动复位、掉电复位功能,保证生产连续及生产效率。

2 节能原理注塑机的工艺过程一般分为锁模、射胶、熔胶、保压、冷却、开模等几个阶段,各个阶段需要不同的压力和流量。

传统的注射机没有对机器的驱动电机进行调整,即只要机器通电,电机就始终以额定转速运行。

由于电机与油泵同轴,油泵将以额定排量将油吸入液压系统中,当系统需要的流量小于油泵所提供的流量时,多余的油将被回流,此过程称为高压节流。

据统计由高压节流造成的能量损失高达36%-68%。

在注塑机的几个动作阶段中,只有锁模、射胶、熔胶、开模三个阶段是需要对控制对象实施速度控制的,保压阶段仅需要进行压力控制。

注塑机伺服节能改造方案分析【摘要】注塑行业正面临着一个飞速发展的机遇，如何有效地节能降耗也就成为迫切需要解决的问题，而占绝大多数比例的定量泵注塑机电能浪费情况非常严重。

目前市场上根据定量泵与变量泵液压系统相似原理研制出的伺服注塑机节能控制系统，可广泛应用于大、中、小各种规格，各种品牌，以液压传动的定量泵或变量泵注塑机。

通过对江苏春兰机械制造有限公司、泰州申视塑料有限公司分别选择一台注塑机作为改造目标设备进行改造，节电率达66%。

根据注塑机在具体运行过程中所需控制的压力和速度参量来专门设计的，经程序优化后，具有压力上升快，控制精确，重复定位精度高。

与传统的液压控制相比，具有节能、高效、废品率低等特点.【关键词】注塑机；伺服电机；节能减排引言注塑机是塑料加工业主要设备、是有名的“电老虎”，一般注塑机的用电量要占到塑胶企业总体用电量的30～70%（在某些专业塑胶企业比重甚至超过70%）。

伺服系统是指以物体的位移、角度、速度为控制量组成的，能够跟踪目标任意变化的自动化控制系统，通常由伺服驱动器和伺服电机组成。

伺服系统是在变频技术基础上的延伸产品，除了可以进行速度与转矩控制外，还可以进行精确、快速、稳定的位置控制。

1 伺服电机市场据了解，注塑机节能改造具有节电率高、节能效果好、投资回收快等优点。

例如注塑机的伺服电机能耗约占整机用电总量70%～80%，将原有的“普通电机+定量泵系统”更换成“伺服电机+齿轮泵（螺杆泵）”，节能率达40%～85%，10～18个月便可收回成本，节能效果十分理想。

2 伺服控制系统的组成伺服系统的由伺服控制器、伺服电机、油泵、编码器、压力传感器等组成。

3 注塑机改造发展情况在传统注塑机使用定量泵驱动方式带来巨大电能浪费的同时，注塑机的节能改造也经历了三个阶段：（1）变量泵改造；（2）变频器改造；（3）伺服改造。

4 伺服系统的节能原理用伺服驱动器的最大优点，首先是节能因为当系统保压时注塑机控制器会同时给压力和流量信号给驱动器，驱动器会根据PID换算后将低速驱动伺服电机运转实现节能，其次是产能得到很的提高因为伺服驱动器驱动伺服电机运转相应很快，而且伺服电机一般可以运转到2000转/分以上，所以注塑机在进行除保压状态外的其它工作状态时基本上执行的是速度模式其电机转速很快就可实现了注塑机运转周期加快，提高了产能，再次是系统保压时压力的稳定性很好，因为该驱动系统是个死循环控制系统，注塑机系统压力通过压力传感器传递到驱动器上并通过驱动器的PID快速调节响应，从而保证了系统压力的稳定性。

注塑机异步伺服节能改造注塑机异步伺服节能改造一.节电：35%-75%节电原理：传统注塑机的油泵马达以恒定的转速提供恒定的流量，多余的液压油通过溢流阀回流，这样，很多能量就白白浪费掉了。

伺服注塑机在锁模、保压、冷却等阶段速度接近零速，因而功率消耗最小。

在原来的注塑机中，动力系统是普通(异步)电机+定量泵系统。

改造后，动力系统更换成“异步伺服驱动器+普通(异步)电机+定量泵系统”。

动力系统是塑料机械能耗最大的部分，约占整机用电总量的50%-80%，电能浪费最为严重。

由于电价昂贵，而且不断加价，电费在企业生产成本中占有相当大的比重，目前，各地都有限电措施，使得电能损耗已经成为严重影响企业生产效益的重要因素。

注塑工艺过程一般为锁模、射胶、溶胶、保压、冷却、开模等几个阶段，各个阶段需要不同的压力和流量。

传统的油泵马达按最高压力和设备需求确定功率，以恒定的转速提供恒定的流量，多余的液压油通过溢流阀回流，这样，很多能量就这样浪费掉了。

二.分析当前注塑机节能的三种方式1.变频器+异步电机，即变频节能，节电效果一般，安装简单，延长产品的生产周期。

2.矢量驱动器+同步电机+速度和压力反馈，即同步伺服节能，节电效果好，安装复杂，价格高，同步电机有退磁隐患，维护成本高。

3.矢量驱动器+异步电机+电流反馈，即异步伺服节能，安装简单，节电效果好，三相异步电机无退磁隐患，维护成本低，性价比好。

三.异步伺服介绍对于注塑机节能而言，伺服就是实现了闭环反馈控制，系统动态响应快、控制精度高。

伺服是变频器发展到高级阶段的产物，变频器是伺服之母。

异步伺服的创新，巧妙融合了变频节能技术和同步伺服节能技术的优点，同时又克服了它们各自的缺点，在提升注塑机生产效率的基础上，节电效果好，而且具备绝对的性价比优势。

定量泵注塑机配套上异步伺服之后，具备了新的竞争力，对整个相关行业，具有颠覆性的意义。

四.异步伺服改造原理注塑机的用电量主要消耗在油泵电机上，所以，降低油泵电机的用电量是注塑机节能的关键。

注塑机伺服节能系统的应用伺服节能技术简介早期注塑机以全液压式为主，对于节能及环保贡献上明显较弱，反观全电注塑机发展却是节能与环保贡献上最具代表性的设备技术，两者主要差异上在于伺服马达的使用，也就是说将液压式注塑机所有动作的驱动源由原本的液压马达被伺服马达所取代，成为所谓的全电式注塑机，当然取两者应用优势者即为油-电混合注塑机，使同时兼具液压与伺服之优点。

然而油压机在长时间维持高压、高出力时仍有全电机无法完全取代的优势，因此具节能环保的全液压系统也是现阶段最具潜能的设备技术，这里将重点以全液压伺服节能注塑机进行说明。

传统定量泵系统与伺服系统之差异注塑机从标准动作上可分解成锁模、射胶/保压、加料、冷却、开模、托进等几个阶段，各个阶段皆需要提供不同且适当的压力和流量，对于油泵马达而言，注塑机成型过程是属于变化的负载状态。

在定量泵的液压系统中(见图1)，马达是以恒定转速持续提供一恒定的流量，尽管透过比例式压力流量比例阀(EFBG)来达到各阶段所需压力及流量比例配置的结果，非属所需受控的液压油仍旧须排回油箱，对注塑机而言，输出功耗造成的电力消耗是持续性的，也就是说若注塑机属待机状态，定量液压泵则仍不断地提供恒定的流量并直接排回油箱，此即形成相当大且不必要的电力耗费。

然而伺服系统的控制技术(见图2)，可改善上述定量泵液压系统的缺点，伺服马达乃透过编码器传输讯号回馈至驱动器进行精准的回转控制，使其受控液压油之流量需求经油泵直接输出，也就是说输出流量的大小系透过精准转速的增减控制来获得；液压油之压力控制方面则是透过油泵上串联的一压力传感器，将压力讯号结果传递回馈至驱动器端进行连续的闭回路控制，以其达到压力精准控制为目的。

如此一来，伺服控制系统就可精准的提供注塑成型各阶段所需要的压力与流量，比较定量泵系统，可大幅降低输出的电力消耗。

注塑成型节能原理传统定量泵与伺服节能系统在注塑成型各阶段所使用电力消耗之状态，如图3所示，其各阶段动作下的电力消耗比较可获知，加料及冷却两阶段属于长时间作动的电力是最值得做省能控制的，尤其是冷却阶段，伺服系统对注塑机而言完全不需做功。

注塑机闭环伺服控制系统原理
流量控制原理:当压力传感器检测到的压力小于压力设定值时，伺服驱动器控制伺服电机的转速，使泵的输出流量保持在设定值。

压力控制原理:当压力传感器检测到的压力达到设定值时，伺服驱动器控制伺服电机的转矩，使泵的输出压力保持在设定值。

◆多泵合流流量控
制原理
◎通过CAN总线
实现驱动器之间的
通信
◎主/从泵分配合
理，参数调试方便
◎高达16泵合流
的支持系统
◎系统流量可达
4000L/min
◆注塑机闭环伺服控制系统解决方案优点
●节能
注塑机闭环伺服控制系统的核心在于：根据制品生产过程中的实际需要，准确、快速提供相应的流量和压力，实现按需供油，完全杜绝溢流损耗。

这就满足了塑料成型快速、精密、节能的要求。

●精密
◎压力控制精度：先进、可靠的PID算法使系统压力波动范围小于±0.5bar，确保制品的高品质。

◎系统精度：射胶终点位置精度可达0.1mm，油泵的重复重量精度可达0.15%，减少次品率。

●响应快
◎“0~最大压力输出量”响应时间：最短20ms；”0~最大流量输出量”响应时间：最短30ms。

◎伺服电机的高转速可以快速增加油泵输出量，提高系统速度，带来极高的生产效率。

●省油
◎液压用的油，温升稳定，既可以节约用油，也可以延长液压部分元件的使用寿命。

●生产性能对比
●实际测试案例。

浅谈注塑机伺服节能改造摘要：随着注塑行业的不断发展，对注塑机伺服节能改造也提出了更多的要求。

现阶段，注塑机伺服节能改造已逐渐成为企业提高经济效益的重要手段，也满足了国家目前提倡的关于节能减排的要求。

本文主要对传统注塑机使用现状、改造方式对比、伺服节能改造的必要性、电液伺服系统节能原理及优点进行探析。

关键词：注塑机；伺服改造；节能前言近年来，从事塑料玩具生产的企业逐渐增多，以汕头市澄海区为例，在塑料玩具、塑料工艺、塑料日用品、塑料建材等方面一直居国内领先地位，著有“塑料城”之称。

然而生产过程所使用的注塑机仍以耗能耗电的定量泵系统为主，不利于企业自身及社会的整体发展。

因此，注塑机伺服节能改造将成为未来塑料行业发展的重要内容。

1.传统注塑机使用的现状及改造方式对比1.1传统注塑机使用现状注塑机是一种将热塑性塑料或热固性料利用塑料成型模具制成各种形状的塑料制品的成型设备。

传统注塑机是三相异步电机驱动叶片泵，油泵往往以固定的转动速度输出恒定不变的流量，主要通过流量阀门进行调节，多余的液压油会通过溢流阀排入油箱，这个过程就造成能量的大量损失，浪费了过多的电能。

设想汕头市澄海区企业如果全部或大部分都使用定量泵系统，那么电能浪费的情况将极为严重。

1.2定量泵注塑机改造方式对比对定量泵注塑机的改造一般可采用可控硅调压、变频以及伺服三种。

其中可控硅调压成本较低，改造设施比较简单，但节能比例过小，而且回收期过长。

而变频调节，在成本方面比较适中，但产品周期较长，尤其更换模具时，变频器参数需要重新调整，加大操作的难度性。

另外一种伺服改造方式，成本较高，但节能效率极高，而且对产品周期没有任何影响，在提高产品精度以及延长设备使用寿命方面有很大的帮助。

由此可见，伺服节能改造应为注塑机节能改造方式的最佳选择[1]。

2.伺服节能改造的必要性注塑机的能耗系统主要包括驱动液压系统与电热系统，其中驱动液压系统在耗电方面占很大的比例。

在工艺过程方面主要分为锁模、射胶、溶胶、保压、冷却、定型、开模等阶段，每个阶段对压力与流量有不同的要求。

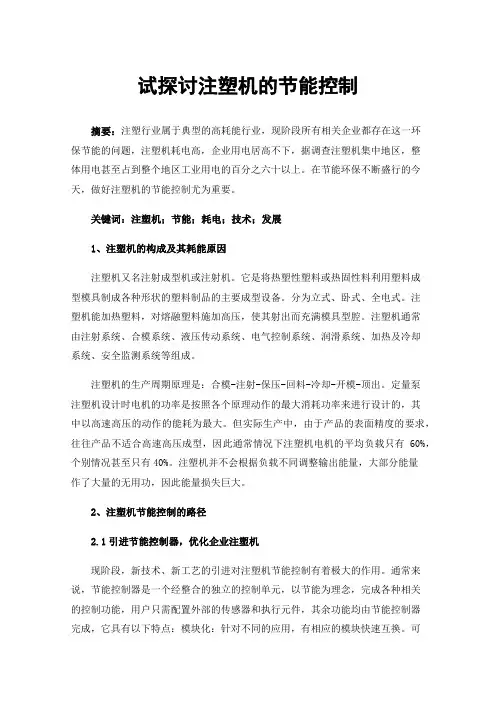

试探讨注塑机的节能控制摘要：注塑行业属于典型的高耗能行业，现阶段所有相关企业都存在这一环保节能的问题，注塑机耗电高，企业用电居高不下，据调查注塑机集中地区，整体用电甚至占到整个地区工业用电的百分之六十以上。

在节能环保不断盛行的今天，做好注塑机的节能控制尤为重要。

关键词：注塑机；节能；耗电；技术；发展1、注塑机的构成及其耗能原因注塑机又名注射成型机或注射机。

它是将热塑性塑料或热固性料利用塑料成型模具制成各种形状的塑料制品的主要成型设备。

分为立式、卧式、全电式。

注塑机能加热塑料，对熔融塑料施加高压，使其射出而充满模具型腔。

注塑机通常由注射系统、合模系统、液压传动系统、电气控制系统、润滑系统、加热及冷却系统、安全监测系统等组成。

注塑机的生产周期原理是：合模-注射-保压-回料-冷却-开模-顶出。

定量泵注塑机设计时电机的功率是按照各个原理动作的最大消耗功率来进行设计的，其中以高速高压的动作的能耗为最大。

但实际生产中，由于产品的表面精度的要求，往往产品不适合高速高压成型，因此通常情况下注塑机电机的平均负载只有60%，个别情况甚至只有40%。

注塑机并不会根据负载不同调整输出能量，大部分能量作了大量的无用功，因此能量损失巨大。

2、注塑机节能控制的路径2.1引进节能控制器，优化企业注塑机现阶段，新技术、新工艺的引进对注塑机节能控制有着极大的作用。

通常来说，节能控制器是一个经整合的独立的控制单元，以节能为理念，完成各种相关的控制功能，用户只需配置外部的传感器和执行元件，其余功能均由节能控制器完成，它具有以下特点：模块化：针对不同的应用，有相应的模块快速互换。

可视化：可动态显示控制过程及参数，如压力，电流，电压等。

可编程化：对不同的个体，可单独进行编程，维护或修改工艺非常便捷。

远程化：操作界面适应性广，可远程操作监控，一般达1千米，最大可达10千米。

A：泵站类控制。

如注塑机，空压机，恒压供水，空调机组，蓄水池等。

能根据要求分段设定压力或工作方式，以空压机为例，可实现分时段压力设定，可以一台控制器拖动多台空压机，需要时内部实现工频运行时的星三角降压启动等。

注塑机伺服节电系统和伺服改造一、引言注塑机是制造塑料制品的关键设备之一，其能耗一直是制约制造业可持续发展的重要因素。

而伺服节电系统和伺服改造是注塑机节能减排的有效手段。

本文将对注塑机伺服节电系统和伺服改造的原理和实施方法进行分析和探讨。

二、注塑机伺服节电系统1.稳定电机负载通过调整熔融温度、注射速度、压力等参数，使注塑机在工作过程中稳定运行，避免因过高或过低的负载而导致能耗的浪费。

2.优化伺服系统控制通过改进伺服系统的控制算法和参数，减少功率损耗和能量消耗。

比如采用先进的电流控制技术、模糊逻辑控制等，使伺服系统在不同负载下效果更好。

3.节能型传动装置采用高效的传动装置，如无摩擦传动、无级调速传动等，减少能量损失，提高变频器和电机的效能。

4.智能节电控制系统通过安装智能节电控制系统，对注塑机的开关、运行、停机等状态进行实时监测和控制，合理调整运行参数，使注塑机在不同工况下能够达到最佳节能效果。

三、注塑机伺服改造1.替换液压传动系统将传统的液压传动系统替换成伺服驱动系统，可以避免液压传动系统在运行过程中产生的能量损耗和噪音污染。

同时，伺服驱动系统的响应速度更快，操作更稳定，提高了注塑机的生产效率和产品质量。

2.优化机械传动系统对于机械传动系统，可以通过更换高效的传动装置，如齿轮传动、链条传动等，减少传动损耗，提高注塑机运行的效能。

3.更新控制系统对于老旧的注塑机，可以通过更新控制系统，采用先进的伺服控制系统，提高注塑机的控制精度和稳定性。

同时，新的控制系统可以实现更多的功能和自动化操作，提高了注塑机的智能化程度。

四、实施策略和效果评估实施注塑机伺服节电系统和伺服改造的关键是制定合理的实施策略和进行效果评估。

1.制定改造方案根据注塑机的实际情况和需求，制定合理的改造方案。

包括伺服驱动系统的选型、控制系统的更新、传动装置的优化等。

2.实施改造措施按照制定好的改造方案，进行注塑机伺服节电系统和伺服改造。

包括更换伺服驱动系统、优化传动装置、更新控制系统等。

注塑机伺服节能技术一、引言注塑机是一种用于制造塑料制品的机器设备。

它通过将塑料材料加热熔化，然后注射到模具中，形成所需的产品形状。

然而，注塑机的传统设计存在着一些能源浪费的问题。

为了解决这个问题，人们研发出了注塑机伺服节能技术。

二、注塑机伺服节能技术的原理传统的注塑机通常使用液压系统来推动活塞来完成注塑过程。

然而，液压系统存在着能源浪费的问题，因为液压泵在运行时会产生很大的压力损失，从而消耗大量的电能。

注塑机伺服节能技术采用了伺服电机来取代传统液压系统的主驱动力。

伺服电机是一种精密的电动机，通过控制电机的旋转速度和转矩，可以实现对注塑机各个动作过程的精确控制。

伺服电机具有高效、稳定和能耗低等优点，适用于高精度运动控制。

三、注塑机伺服节能技术的优势1.能耗降低：注塑机伺服节能技术采用了高效的伺服电机，相较于传统液压系统，能耗可以降低30%以上。

2.精度提高：伺服电机具有高速响应和高精度的特点，可以实现对注塑机各个动作过程的精确控制，从而提高产品的加工质量。

3.噪音减少：传统液压系统产生的噪音很大，而伺服电机的运行噪音较低，提供了更好的工作环境。

4.操作便捷：注塑机伺服节能技术可以通过电脑控制系统来调整注塑机的参数和运行状态，操作更加便捷和灵活。

四、注塑机伺服节能技术的应用五、注塑机伺服节能技术的发展趋势随着现代工业的发展，对注塑机的要求也越来越高。

注塑机伺服节能技术在提高产品质量、节约能源和保护环境等方面具有巨大潜力。

未来，注塑机伺服节能技术将继续研发和创新，以满足不同行业对注塑机精密加工的需求。

六、总结注塑机伺服节能技术是一种能够提高注塑机加工效率和降低能耗的新技术。

它通过采用伺服电机替代传统液压系统，实现了对注塑机各个动作过程的精确控制。

注塑机伺服节能技术具有能耗降低、精度提高、噪音减少和操作便捷等优势，已广泛应用于一些高精度加工行业。

未来，随着技术的不断创新和发展，注塑机伺服节能技术将会呈现出更加广阔的应用前景。

注塑机交流伺服电机节能改造组件选型指导2011-11-18 15:30:38 深圳市蓝海华腾技术有限公司供稿一、伺服泵系统的原理速度N控制流量，当流量建立了压力之后，由PID控制速度，稳定油压（即流量，压力均由速度予以控制）在油压还没有建立的时候，管路尚有空间，此时，用流量正比与转速的方式运转油泵，管路很快充油。

油会受到管路的限制，很快建立油压。

当油压建立起来之后，利用PID调整出来的转速N控制，由于PID 的平衡作用原理，油压可以稳定在给定值。

总结为：压力未到，伺服马达速度由流量指令控制；压力到达，伺服马达速度由压力指令和压力反馈差值运算出来的速度控制。

注塑机伺服泵的组件与选型配置计算方法。

二、改造组件1、当面临一套注塑机伺服系统的时候，我们必须考虑与此相关的电气接口和机械接口，以及相关的配件。

◆新配套的油泵；（大小规格视原系统流量而定）◆新配套的伺服马达；（大小规格视新油泵排量和系统压力而定）◆新配套的伺服驱动器；（大小规格视新泵排量，压力，和马达额定转速而定）◆连接油泵与马达的法兰盘；（大小规格视油泵，马达的机械安装尺寸而定）◆连接油泵与进出油口的法兰块（压装式或螺栓连接式）；◆压力传感器及安装口；（统一为1/4PT螺纹。

0-10VDC对应0-250BAR）◆驱动器用制动电阻（大小规格视驱动器而定）◆驱动器与电机编码器的连接电缆（标准，长度自定）◆驱动器到马达的功率电缆◆抗干扰磁环（功率线绕一个大的，信号线各绕一个小的）◆制动单元◆0-1A -------0-10V的信号转换板2、改造普及常识1：◆在定量泵的年代，一般采用叶片泵，因为噪声比较低，同时由于离心叶片的原理，可以自动补偿流量◆定量泵一般有日本油研的PV2R系列，威格士V系列，TOKIMEC 的SQP系列◆为了达到节能的目的，有些地方采用双联泵，判断一个油泵是单联泵还是双联泵，除了可以从型号上分辨之外，最简单的判别方法就是看油口，双联泵一般有2个油口，而单联泵一般只有1个油口。

同步伺服节能系统产品简介：能之原同步伺服系统是一套系统压力、流量双闭环，由同步伺服电机驱动油泵的液压动力系统，克服了普通定量泵系统高压溢流产生的高能耗，从而达到高效节能的目的的动力系统，同步伺服节能应用范围包括：注塑机、油压机、压铸机、鞋机、型材挤出机等机械设备。

同步伺服系统由伺服驱动器、伺服电机、油泵三大部分以及配套的辅件组成。

伺服驱动器：能之原与“华南理工大学聚合物新型成型装备国家工程研究中心”及国内知名品牌的伺服驱动器厂家共同研发，推出的业界领先的具备高效动能回收系统的“NEZOY”伺服驱动器。

先进的系统优化技术使得NEZOY伺服系统相比国内大部分伺服系统可高出5%的节能率，压力响应速度快达20ms，同时可保证2年不炸机、5年不退磁，确保您无任何后顾之忧。

伺服电机：“NEZOY”品牌交流永磁同步伺服电机，由国内知名电机厂家与“NEZOY驱动技术”经性能匹配优化后专业提供。

油泵：可选日本住友、德国福伊特、德国艾可勒内啮合齿轮泵。

认证相关：国家专利号：ZL201020637376.7产品特点：1、油泵响应快，最快0.03S响应速度；2、高重复精度，高响应+闭环控制=超高重复精度；3、装配工艺先进，系统噪声低，质量稳定；4、高产能，高转速、高响应，注塑机效率最高提升25%。

5、高节能，上万倍调速比使注塑机节能高达80%；应用范围：注塑机、造粒机、挤出机、拉丝机、吹膜机等塑胶机械伺服系统产品图片：伺服系统，伺服节能伺服改造伺服节能改造注塑机伺服系统注塑机伺服节能注塑机伺服改造注塑机伺服节能改造注塑机伺服节能技术注塑机伺服节能方案伺服系统原理注塑机伺服控制系统注塑机伺服驱动系统伺服电机注塑机伺服电机伺服节能注塑机注塑机节能改造方案注塑机伺服节能省电1、注塑机伺服系统，注塑机伺服节能改造的必要性注塑机是塑胶行业的主要生产设备，电能浪费严重。
