确定弯曲件工艺方案后，即可进行弯曲模的结构设计。
常见的弯曲模结构类型有：单工序弯曲模、级进弯曲模、复合模和通用弯曲模。
下面对一些比较典型的模具结构简单介绍如下：１．V形件弯曲模图3.8.1a为简单的V形件弯曲模，其特点是结构简单、通用性好。
但弯曲时坯料容易偏移，影响工件精度。
图3.8.1b～图3.8.1d所示分别为带有定位尖、顶杆、V形顶板的模具结构，可以防止坯料滑动，提高工件精度。
图3.8.1e所示的V形弯曲模，由于有顶板及定料销，可以有效防止弯曲时坯料的偏移，得到边长差偏差为0.1mm的工件。
反侧压块的作用平衡左边弯曲时产生的水平侧向力图3.8.1 Ｖ形弯曲模的一般结构形式1－凸模2－定位板3－凹模4－定位尖5－顶杆6－Ｖ形顶板7－顶板8－定料销9－反侧压块图3.8.2为V形精弯模，两块活动凹模4通过转轴5铰接，定位板3（或定位销）固定在活动凹模上。
弯曲前顶杆7将转轴顶到最高位置，使两块活动凹模成一平面。
在弯曲过程中坯料始终与活动凹模和定位板接触，以防止弯曲过程中坯料的偏移。
这种结构特别适用于有精确孔位的小零件、坯料不易放平稳的带窄条的零件以及没有足够压料面的零件。
图3.8.2 Ｖ形精弯模1-凸模2－支架3－定位板（或定位销）4－活动凹模 5－转轴6－支承板7－顶杆２．U形件弯曲模根据弯曲件的要求，常用的U形弯曲模有图3.8.3所示的几种结构形式。
图3.8.3a所示为开底凹模，用于底部不要求平整的制件。
图3.8.3ｂ用于底部要求平整的弯曲件。
图3.8.3c用于料厚公差较大而外侧尺寸要求较高的弯曲件，其凸模为活动结构，可随料厚自动调整凸模横向尺寸。
图3.8.3d用于料厚公差较大而内侧尺寸要求较高的弯曲件，凹模两侧为活动结构，可随料厚自动调整图3.8.3 Ｕ形件弯曲模1－凸模2－凹模3－弹簧 4－凸模活动镶块5、9－凹模活动镶块6－定位销7－转轴8－顶板凹模横向尺寸。
图3.8.3e为U形精弯模，两侧的凹模活动镶块用转轴分别与顶板铰接。
冷弯管原理和弯管模具设计一．弯管原理弯管机标准模具包括：弯管模、夹紧块、导板（或滚轮）。
多节活芯、防皱块为选件D管件外径t管件壁厚R弯曲半管件外径D仅反映管件大小，管件弯曲加工的易难程度取决于管件的壁厚和弯曲半径，管件壁厚越小，半径越小加工难度越大。
一般我们用相对壁厚，相对弯曲半径作为弯管的工艺参数相对壁厚tx=t/D，相对弯曲半径Rx=R/D弯管机对于Rx>3D，tx>0.04的管件使用标准模具即可,对于Rx<3D，tx<0.04D 的管件弯管机可加上防皱板, 多节芯头等工艺措施来保证管件弯曲质量弯管机主要采用缠绕弯管工艺，缠绕弯管工艺可以比较容易在弯管模具加上各种措施以得到较好的管件质量。
弯管工艺弯管工艺，口径从DN25～DN104，壁厚1～2mm，其弯曲半径一般为1D，即是管子口径。
弯管最难处理的就是内圆弧，弯径小了容易起皱，上述工艺主要是消皱器起作用，所以能弯小半径的工件那消皱器的材料很讲究，太硬了，磨伤工件，太软了，不起作用。
是一种铜合金。
弯管芯棒的选取和使用摘要：介绍了管子在冷态弯制时的变形情况，以及通过合理选择芯棒及掌握其正确的使用方法，达到弯制出理想小半径管件的方法。
键词：应力；芯棒；相对弯曲半径；相对壁厚一、引言弯管技术广泛应用于锅炉及压力容器行业，中央空调制造业、汽车工业、航空航天工业、船舶制造业等多种行业，弯管质量的好坏，将直接影响到这些行业的产品的结构合理性，安全性、可靠性等。
因此，为了弯制出高质量的管件，就应该掌握管件在不同工艺条件下的加工技巧。
对于冷态弯管，合理选择芯棒的形成及掌握其正确的使用方法非常必要。
二、工艺分析在纯弯曲的情况下，外径为D、壁厚为S的管子受外力矩M的作用发生弯曲时，中性层外侧的管壁受拉应力σ1的作用而减薄，内侧管壁受压应力σ2的作用而增厚(见图1a)。
同时，合力F1和F2又使管子弯曲处的横截面发生变形而成为近似椭圆形(见图1b)，内侧管壁在σ2的作用下还可能出现失稳而起皱(见图1c)，为弯制出理想的管件，就应采取相应的措施来防止上述这些缺陷的产生，其中有芯弯管就是最常用的有效方法之一。

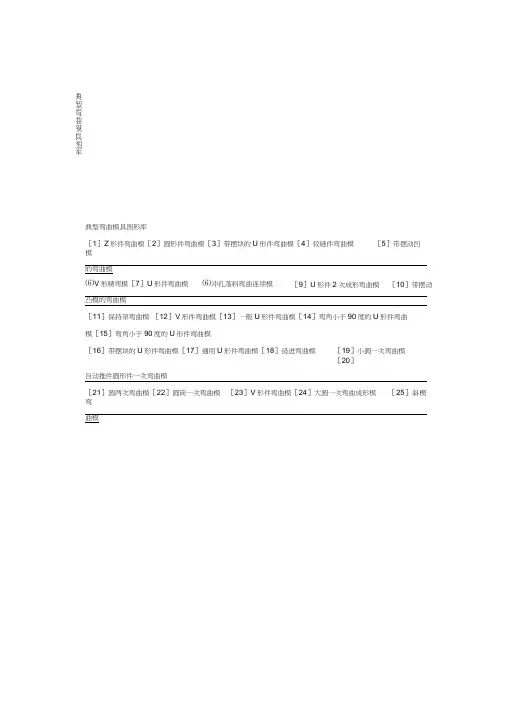

典型弯曲模具图形库［1］Z 形件弯曲模［2］圆形件弯曲模［3］带摆块的U 形件弯曲模［4］铰链件弯曲模［5］带摆动凹模 的弯曲模⑹V 形精弯模［7］U 形件弯曲模⑹冲孔落料弯曲连续模凸模的弯曲模［11］保持架弯曲模 ［12］V 形件弯曲模［13］一般U 形件弯曲模［14］弯角小于90度的U 形件弯曲模［15］弯角小于90度的U 形件弯曲模［16］带摆块的U 形件弯曲模［17］通用U 形件弯曲模［18］级进弯曲模［19］小圆一次弯曲模［20］自动推件圆形件一次弯曲模［21］圆两次弯曲模［22］圆筒一次弯曲模 ［23］V 形件弯曲模［24］大圆一次弯曲成形模［25］斜楔弯 曲模典型弯曲模具图库［9］U 形件2次成形弯曲模 ［10］带摆动［26］挂环螺旋弯曲模 ［27 ］压板弯曲模［28］铰支板弯曲模 ［29］摆块式弯曲模模具图形：1］Z形 件 弯1]Z工作原理：Z 形件弯曲模，在冲 压前活动凸模10在橡皮8的作 用下与凸模4端面齐平。
冲压时 活动凸模与顶板1将胚料夹紧， 并由于橡皮的弹力较大， 板下移使胚料左端弯曲。
接触下模座11后，橡皮 则凸模4相对与活动凸模 移将胚料右端弯曲成形。
7与上模座6想碰时，整个工件 得到校正。
主要结果组成分析： ［1］ 工作零件： ［2］ 定位方式： 卸料装置： ［4］ 岀件装置： ［5］ 顶件装置：压前活动凸模10在橡皮8的作 用下与凸模4端面齐平。
冲压时 活动凸模与顶板1将胚料夹紧,并由于橡皮的弹力较大, 板下移使胚料左端弯曲 接触下模座11后，橡皮 则凸模4相对与活动凸模 移将胚料右端弯曲成形 推动顶 当顶板 8压缩, 10下当压块7与上模座6想碰时，整个工件 得到校正 主要结果组成分析： ［1］工作零件:［2］定位方式: ［3］卸料装置： ［4］岀件装置： ［5］顶件装置:⑹导向装置：[7]紧固零件：[8] 支撑零件[1]:[8] 支撑零件[2]:[9]其他零件名称1带柄矩形上模座2凸模支架3销钉4弹簧片工件图5支撑块6轴形凸模7定位架8垫块10销轴工件图11顶件块12弹顶器13凹模支架工作原理：直径d小于等于5mm 的小圆形件弯小圆的方法是先弯成U形，再将U形弯成原形。
第六课：管道弯头第一讲：基本建模管道是用管子、管子联接件和阀门等联接成的用于输送气体、液体或带固体颗粒的流体的装置。
通常，流体经鼓风机、压缩机、泵和锅炉等增压后，从管道的高压处流向低压处，也可利用流体自身的压力或重力输送。
管道的用途很广泛，主要用在给水、排水、供热、供煤气、长距离输送石油和天然气、农业灌溉、水力工程和各种工业装置中。
第一步：打开软件第二步：进入界面，新建一个模型：点击第一个，创建模型。
模型命名：进入界面，为上面的整体轮廓。
双击黑色的轴线：在弹出的对话框里，按照如图所示的数据输入：下一步：结果：城市里的给水、排水、供热、供煤气的管道干线和长距离的输油、气管道大多敷设在地下，而工厂里的工艺管道为便于操作和维修，多敷设在地上。
管道的通行、支承、坡度与排液排气、补偿、保温与加热、防腐与清洗、识别与涂漆和安全等，无论对于地上敷设还是地下敷设都是重要的问题。
第二讲：数据查看创建梁与柱子：输入：截面型材的选择:材料的选取：显示其细部前打上对勾：有型材密度。
分析：显示和别名里打上对号：创建柱子：如图：创建梁：如图：鼠标右键：移动结果：第三讲：弯头在 xsteel 中如何使用切割命令才能切出一个 90°弯头的形式呢，下面我们介绍几种思路：第一种：【放大镜】选择【84】号：选取管道：现在开始学习另一种对接方法，也就是我们常用的方法，我们来创作90度5片弯头，45度弯头，3片的弯头等等。
最后使用复制移动等命令把其拼接成一个真正的弯头：创建视图：创建如图：修改梁及其数据：下图：创建点：分20份。
切割，使用第二个图标：注意下面的提示：选取第一点：选取第二点：选取一侧，左侧：旋转查看：再次切割，如同上一步，最后如图：旋转查看：再次重复：一个头：查看：最后，通过，旋转、移动、不同的对象、面等命令到如下：现在介绍第三种：创建折梁：如图：移动：按住CTRL+P切换到2D视图：按住CTRL鼠标从左到右框选：把其该成圆角。

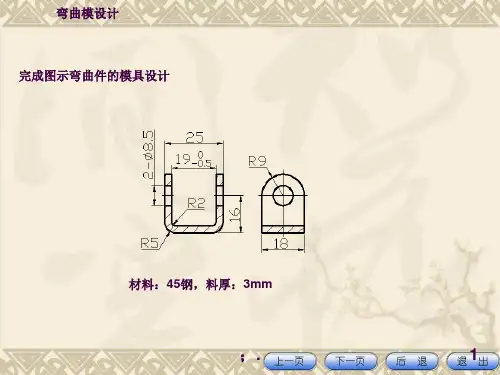

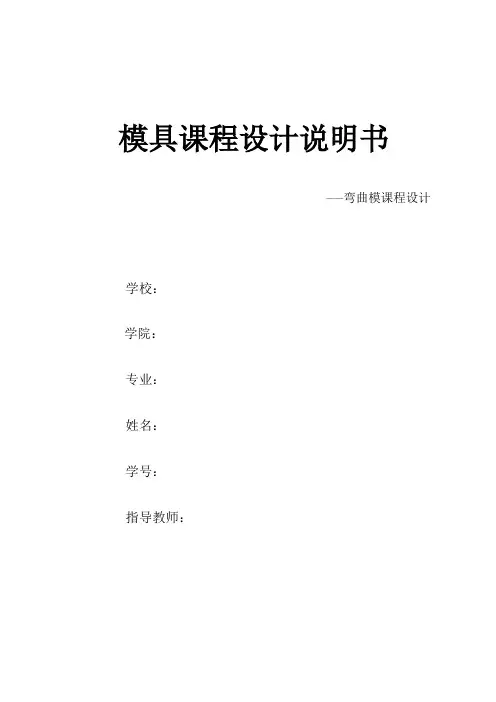

模具课程设计说明书——弯曲模课程设计学校：学院：专业：姓名：学号：指导教师：一、零件图二、工艺设计1.弯曲工序安排原则工序安排的原则应有利于坯件在模具中的定位；工人操作安全、方便；生产率高和废品率最低等。
弯曲工艺顺序应遵循的原则为：①先弯曲外角，后弯曲内角。
②前道工序弯曲变形必须有利于后续工序的可靠定位；并为后续工序的定位做好准备。
③后续工序的弯曲变形不能影响前面工序已成形形状和尺寸精度。
④小型复杂件宜采用工序集中的工艺，大型件宜采用工序分散的工艺。
⑤精度要求高的部位的弯曲宜采用单独工序弯曲，以便模具的调整与修正。
制订工艺方案时应进行多方案比较。
2.形状简单的弯曲件如V形、U形、Z形件等，可采用一次弯曲成形。
3.弯曲件展开尺寸计算。
（1）中性层位置的确定弯曲中性层位置并不是在材料厚度的中间位置，其位置与弯曲变形量大小有关，应按下式确定：P=r+kt式中 P----弯曲中性层的曲率半径；r----弯曲件内层的弯曲半径；t----材料厚度；k----中性层位移系数，板料可有表3-9查得，圆棒料由表3-10查得。
（2）弯曲件展开尺寸计算计算步骤：1）将标注尺寸转换成计算尺寸即将工件直线部分与圆弧部分分开标注，2）计算圆弧部分中性层曲率半径及弧长中性层曲率半径为P=r+kt，则圆弧部分弧长为： s=Pa式中 a----圆弧对应的中心角，以弧度表示。
3）计算总展开长度L=L1+L2+SL=∑L直+∑S弧4.回弹弯曲成形是一种塑性变形工艺。
回弹的表现形式：1）弯曲回弹会使工件的圆角半径增大，即r2＞rp,则回弹量可表示为△r=r2-rp2) 弯曲回弹会使弯曲件的弯曲中心角增大，即a＞ap.则回弹量可表示为△a=a-ap影响弯曲回弹的因素：1．材料的力学性能。
2. 材料的相对弯曲半径r/t。
3. 弯曲制件的形状。
4. 模具间隙。
5. 校正程度。
弯曲板件时，凸模圆角半径和中心角可按下式计算:Rp=r/(1+3Asr/Et)ap=ra/rp式中 r----工件的圆角半径；Rp----凸模的圆角半径；a----工件的圆角半径r对弧长的中心角；ap----凸模的圆角半径rp所对弧长的中心角；t----毛坯的厚度；E----弯曲材料的弹性模量；A----弯曲材料的屈服点减小回弹的措施：1）在弯曲件的产品设计时①弯曲件结构设计时考虑减少回弹，在弯曲部位增加压筋连接带等结构。
