气动元件基础知识培训

气动基础培训课件一、教学内容本节课我们将学习《气动技术基础》教材的第1章“气动系统概述”和第2章“气动元件”，详细内容涉及气动系统的基本组成、工作原理以及气源装置、执行元件、控制元件等功能和用途。

二、教学目标1. 理解气动系统的基本组成、工作原理及其应用领域。

2. 掌握气动元件的分类、功能及选用原则。

3. 学会分析气动系统原理图，具备简单的气动系统设计能力。

三、教学难点与重点教学难点：气动元件的分类、功能及选用原则，气动系统原理图的分析。

教学重点：气动系统的基本组成、工作原理，以及气动元件在实际应用中的搭配与使用。

四、教具与学具准备1. 教具：气动基础培训PPT、气动元件实物、气动系统原理图、挂图等。

2. 学具：笔记本、教材、笔、计算器等。

五、教学过程1. 导入：通过展示实际气动设备运行视频，引发学生对气动技术的兴趣。

2. 理论讲解：1) 气动系统的基本组成、工作原理。

2) 气动元件的分类、功能及选用原则。

3. 实例分析：分析气动系统原理图，讲解气动元件在实际应用中的搭配与使用。

4. 随堂练习：让学生根据所学知识，分析气动系统原理图，并进行简单的气动系统设计。

5. 课堂小结：对本节课的重点内容进行回顾，巩固学生所学知识。

六、板书设计1. 气动系统的基本组成、工作原理。

2. 气动元件的分类、功能及选用原则。

3. 气动系统原理图分析步骤。

七、作业设计1. 作业题目：1) 简述气动系统的基本组成、工作原理。

2) 分析给定气动系统原理图，并指出其中所使用的气动元件。

3) 设计一个简单的气动系统，并说明其功能。

2. 答案：1) 气动系统的基本组成：气源装置、执行元件、控制元件、辅助元件等。

工作原理：通过气源装置提供压缩空气，经过控制元件调节后，驱动执行元件完成相应动作。

2) 略。

3) 略。

八、课后反思及拓展延伸1. 反思：本节课通过实际案例导入，激发学生兴趣，结合理论讲解、实例分析和随堂练习，使学生更好地掌握了气动基础知识。

气动元件基础知识目录一、内容概括 (2)1. 气动技术概述 (2)2. 气动系统的基本原理 (3)3. 气动元件的重要性和应用领域 (5)二、气动元件的分类 (6)1. 按作用方式分类 (8)2. 按气源种类分类 (9)3. 按气动功能分类 (10)4. 按结构形式分类 (10)三、气动元件的基本构造和原理 (11)1. 电磁阀的工作原理及构造 (12)2. 气缸的工作原理及构造 (13)3. 气动马达的工作原理及构造 (15)4. 空气弹簧的特性和设计要求 (16)四、气动系统设计注意事项 (18)1. 气动系统中的气密性与密封性设计 (19)2. 气动系统的安全防护措施 (20)3. 气动系统的精度与稳定性问题 (22)五、维护与故障排除 (23)1. 周期性检查与维护内容 (24)2. 常见气动故障及诊断技巧 (25)3. 气动元件的故障生命周期管理 (27)六、案例分析与应用实例 (29)1. 气动元件在自动化生产线中的应用案例 (30)2. 未来发展趋势和新技术探索 (30)一、内容概括本文档旨在系统讲解气动元件的基础知识，涵盖其种类、原理、应用场景以及常见问题解决方法。

第一部分将系统梳理气动元件的主要类型，包括执行元件（如气缸、马达）、控制元件（如阀门、接合器）、调节元件（如压力调节器、流量调节器）以及辅助元件（如过滤器、干燥器）。

第二部分将深入探讨每种类型的元件工作原理，并结合图解、实例分析其特性和功能。

第三部分将针对不同行业和应用场景，介绍气动元件的应用案例，展现其的多功能性与广泛性。

将对常见的故障现象进行分析，并提出相应的解决方法，帮助读者更好地理解和运用气动元件。

1. 气动技术概述气动技术是指借助压缩空气实现能量传输和控制的技术，它是自动化和工业生产中重要的辅助手段之一。

由于其许多优点，如清洁环保、响应速度快、过载安全、不易泄漏和远程操作能力强等，气动技术在机械工程、电子制造、食品和饮料生产线、汽车行业、纺织业等领域得到广泛应用。

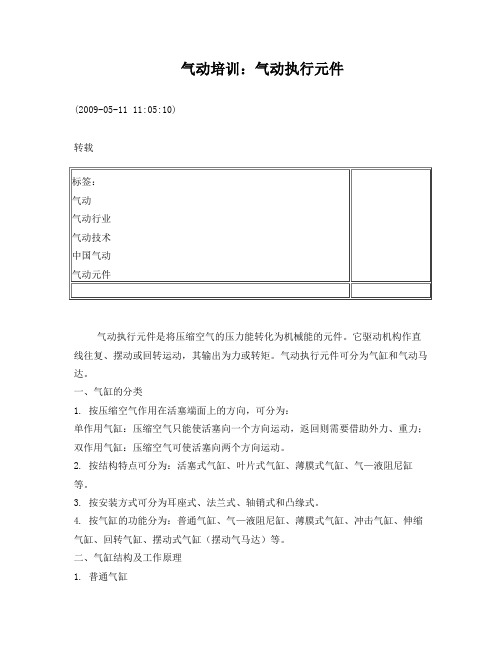

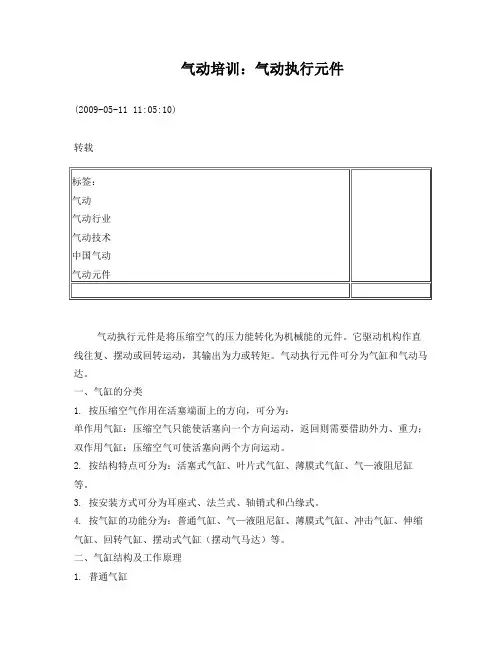

气动培训：气动执行元件(2009-05-11 11:05:10)转载标签：气动气动行业气动技术中国气动气动元件气动执行元件是将压缩空气的压力能转化为机械能的元件。

它驱动机构作直线往复、摆动或回转运动，其输出为力或转矩。

气动执行元件可分为气缸和气动马达。

一、气缸的分类1. 按压缩空气作用在活塞端面上的方向，可分为：单作用气缸：压缩空气只能使活塞向一个方向运动，返回则需要借助外力、重力；双作用气缸：压缩空气可使活塞向两个方向运动。

2. 按结构特点可分为：活塞式气缸、叶片式气缸、薄膜式气缸、气—液阻尼缸等。

3. 按安装方式可分为耳座式、法兰式、轴销式和凸缘式。

4. 按气缸的功能分为：普通气缸、气—液阻尼缸、薄膜式气缸、冲击气缸、伸缩气缸、回转气缸、摆动式气缸（摆动气马达）等。

二、气缸结构及工作原理1. 普通气缸主要指活塞式单作用气缸和双作用气缸。

用于无特殊使用要求的场合，如一般的驱动，定位、夹紧装置的驱动等。

2．气—液阻尼缸1）作用：普通气缸工作时，由于气体的可压缩性，当外部载荷变化较大时，会产生“爬行”或“自走”现象，使气缸的工作不稳定。

为了使活塞运动平稳，普遍采用了气—液阻尼缸。

2）特点：气—液阻尼缸是由气缸和液压缸组合而成，它以压缩空气为能源，利用油液的不可压缩性和控制流量来获得活塞的平稳运动和调节活塞的运动速度。

与普通气缸相比，它传动平稳，停位精确、噪声小；与液压缸相比，它不需要液压源，油的污染小、经济性好。

由于气—液阻尼缸同时具有气动和液压的优点，因而它得到了越来越广泛的应用。

3）组成：液压缸和气缸串联成一个整体，两个活塞固定在一根活塞杆上。

4）原理：若压缩空气自A口进入气缸左侧，气缸克服外载荷并推动活塞向右运动，此时液压缸右腔排油，单向阀关闭，油液只能经节流阀缓慢流人液压缸左腔，对整个活塞的运动起阻尼作用，调节节流阀的通道面积，就能达到调节活塞运动速度的目的；反之，当压缩空气经换向阀从气缸B口进入时，液压缸左腔排油，此时单向阀开启，无阻尼作用，活塞快速向左运动。

气动基础知识培训课件一、教学内容本节课我们将学习气动基础知识，内容涉及《机械基础》第四章第三节：气动系统的组成与原理。

详细内容包括气源装置、执行元件、控制元件、辅助元件等气动元件的工作原理及功能，以及气动系统的基本控制原理。

二、教学目标1. 理解气动系统的基本组成，掌握各气动元件的作用及工作原理。

2. 学会分析气动系统的控制原理，具备简单的气动系统设计能力。

3. 能够运用所学知识解决实际问题，提高实践操作能力。

三、教学难点与重点教学难点：气动系统的控制原理，气动元件的选型及应用。

教学重点：气动系统的基本组成，各气动元件的工作原理及功能。

四、教具与学具准备1. 教具：气动基础知识课件、气动系统演示模型、气压表、气源处理器、气动执行元件、控制阀等。

2. 学具：笔、纸、计算器等。

五、教学过程1. 导入：通过展示气动系统在实际应用中的案例，引起学生对气动知识的兴趣。

2. 理论讲解：（1）介绍气动系统的基本组成，包括气源装置、执行元件、控制元件、辅助元件等。

（2）讲解各气动元件的工作原理及功能。

3. 实践操作：（1）演示气动系统的工作过程，让学生直观地了解气动元件的相互作用。

（2）指导学生进行气动元件的拆装、调试，提高学生的动手能力。

4. 例题讲解：分析一个简单的气动系统控制实例，引导学生学会分析气动系统的控制原理。

5. 随堂练习：布置一些关于气动基础知识的习题，让学生巩固所学内容。

六、板书设计1. 气动系统的基本组成：气源装置执行元件控制元件辅助元件2. 气动元件工作原理及功能：气源装置：提供压缩空气执行元件：将压缩空气转化为机械动作控制元件：控制气流的通断、方向和压力辅助元件：辅助实现气动系统的功能七、作业设计1. 作业题目：（1）简述气动系统的基本组成及各元件的作用。

2. 答案：八、课后反思及拓展延伸1. 反思：本节课通过理论讲解、实践操作、例题讲解等方式，使学生掌握了气动基础知识。

但在教学过程中，要注意关注学生的学习反馈，及时调整教学方法和节奏。

一、培训背景随着工业自动化程度的不断提高，气动技术在各个领域的应用日益广泛。

为了提高员工对气动设备的操作、维护和管理能力，确保生产安全与效率，特制定本气动知识培训计划。

二、培训目标1. 使员工掌握气动设备的结构、原理和操作方法。

2. 培训员工对气动设备的维护保养知识，提高设备的稳定性和使用寿命。

3. 增强员工的安全意识，降低生产过程中的安全隐患。

4. 提升员工解决气动设备故障的能力，提高生产效率。

三、培训对象1. 新入职的气动设备操作人员。

2. 现有气动设备操作人员。

3. 气动设备维护保养人员。

四、培训内容1. 气动基础知识- 气动原理及基本概念- 气动元件分类及作用- 气动系统组成及工作原理2. 气动元件操作与维护- 过滤器、油雾器、消声器、转换器、管道及管接头等气动元件的操作与维护- 不同类型过滤器的选用与更换- 气动元件的故障诊断与排除3. 气动系统安装与调试- 气动系统的安装步骤与注意事项- 系统调试方法及参数调整- 常见故障的预防与处理4. 安全知识与操作规程- 气动设备操作安全规程- 常见事故案例分析及预防措施- 急救知识及设备故障紧急处理5. 实践操作- 气动元件的实际操作与维护- 气动系统的安装与调试- 故障诊断与排除实操五、培训方法1. 理论授课：邀请经验丰富的工程师进行讲解，结合实物进行演示。

2. 案例分析：通过分析实际生产中的案例，提高员工的安全意识和解决问题的能力。

3. 实践操作：在实际设备上进行操作，使员工熟练掌握气动设备的操作与维护技能。

4. 分组讨论：针对培训内容进行分组讨论，提高员工之间的沟通与协作能力。

六、培训时间1. 理论培训：2天2. 实践操作：2天3. 复习与考核：1天七、培训考核1. 理论考核：书面考试，占总成绩的40%。

2. 实践操作考核：实际操作，占总成绩的60%。

八、培训总结培训结束后，对培训效果进行评估，总结经验教训，为今后的培训提供参考。

九、注意事项1. 培训期间，确保员工遵守培训纪律，认真学习。

气动元件培训资料通过气体的压强或膨胀产生的力来做功的元件，即将压缩空气的弹性能量转换为动能的机件。

如气缸、气动马达、蒸汽机等。

它是一种动力传动形式，亦为能量转换装置，利用气体压力来传递能量。

一、气动元件的优点：1、气动装置结构简单、轻便、安装维护简单。

介质为空气，较之液压介质来说不易燃烧，故使用安全。

2、工作介质是取之不尽的空气、空气本身不花钱。

排气处理简单，不污染环境，成本低。

3、输出力以及工作速度的调节非常容易。

气缸的动作速度一般小于1M/S,比液压和电气方式的动作速度快。

4、可靠性高，使用寿命长。

电器元件的有效动作次数约为百万次，而一般电磁阀的寿命大于3000万次，某些质量好的阀超过2亿次。

5、利用空气的压缩性，可贮存能量，实现集中供气。

可短时间释放能量，以获得间歇运动中的高速响应。

可实现缓冲。

对冲击负载和过负载有较强的适应能力。

在一定条件下，可使气动装置有自保持能力。

6、全气动控制具有防火、防爆、防潮的能力。

与液压方式相比，气动方式可在高温场合使用。

7、由于空气流动损失小，压缩空气可集中供应，远距离输送。

二、气动元件的缺点：1、由于空气有压缩性，气缸的动作速度易受负载的变化而变化。

采用气液联动方式可以克服这一缺陷。

2、气缸在低速运动时候，由于摩擦力占推力的比例较大，气缸的低速稳定性不如液压缸。

3、虽然在许多应用场合，气缸的输出力能满足工作要求，但其输出力比液压缸小。

气动技术是以压缩空气为介质来传动和控制机械的一门专业技术。

由于它具有节能、无污染、高效、低成本、安全可靠、结构简单等优点，广泛应用于各种机械和生产线上。

过去汽车、拖拉机等生产线上的气动系统及其元件，都由各厂自行设计、制造和维修。

三、我国气动元件的发展气动技术应用面的扩大是气动工业发展的标志。

气动元件的应用主要为两个方面：维修和配套。

过去国产气动元件的销售要用于维修，近几年，直接为主要配套的销售份额逐年增加。

国产气动元件的应用，从价值数千万元的冶金设备到只有广2百元的椅子。

气动基础知识培训课件一、教学内容本课件基于《流体力学与气动基础》教材，主要涉及第三章“流体力学基础”和第四章“气动基础”的内容。

详细内容包括：流体的性质与分类，流体静力学，流体动力学基本方程，流体阻力和升力，气动元件的工作原理及运用等。

二、教学目标1. 掌握流体力学和气动基础的基本概念和原理。

2. 学会分析流体力学和气动元件在实际应用中的问题，并能够提出解决方案。

3. 培养学生的动手能力和实际操作技能，提高解决实际问题的能力。

三、教学难点与重点难点：流体动力学基本方程的理解和应用，气动元件的工作原理及其在实际应用中的选用。

重点：流体静力学，流体阻力和升力，气动元件的分类及功能。

四、教具与学具准备1. 教具：气动基础知识PPT，流体力学和气动元件实物模型。

2. 学具：笔记本电脑，学习手册，气动元件实操工具。

五、教学过程1. 实践情景引入（5分钟）：通过展示气动元件在实际应用中的视频，让学生了解气动技术的应用场景。

2. 理论讲解（10分钟）：讲解流体力学基础和气动基础知识，引导学生关注教学难点和重点。

3. 例题讲解（15分钟）：针对教学难点，通过例题讲解，使学生加深对流体动力学基本方程和气动元件工作原理的理解。

4. 随堂练习（10分钟）：布置相关练习题，让学生巩固所学知识。

5. 实操演练（15分钟）：分组进行气动元件的安装和调试，培养学生的动手能力。

六、板书设计1. 流体力学基础：流体的性质与分类，流体静力学，流体动力学基本方程。

2. 气动基础：流体阻力和升力，气动元件工作原理，气动元件分类及功能。

七、作业设计1. 作业题目：（1）简述流体的性质与分类。

（2）计算流体阻力和升力。

（3）论述气动元件的工作原理及其在实际应用中的选用。

2. 答案：（1）流体的性质与分类：流体具有无固定形状、可压缩性、粘性等特点。

根据流体的物理性质，可分为气体、液体和塑性流体。

（2）流体阻力和升力：根据流体动力学基本方程，计算物体在流体中受到的阻力和升力。
