第二节电流和电路知识梳理1、电荷的形成电流，在物理学里，把定向移动的方向规定为电流的方向，那么负电荷定向移动的方向跟电流的方向；在电源外部，电流的方向是由电源的极流向极。
2、把、、用连接而成的电流的路径叫做电路；其中是提供电压的装置；是消耗电能的装置；对电路起控制作用。
常见的电路状态有路、路、路。
3、用专用的符号代表电路中的元件画出来的图叫做图。
重点难点1、导体中的自由电荷，在电源电压的作用下，发生定向移动，形成了电流，定向移动的可以是正电荷，也可以是负电荷。
也可以是两者同时向相反的方向定向移动形成的。
所以把正电荷定向移动的方向规定为电流的方向，那么负电荷定向移动的方向就跟电流的方向相反了。
2、电路中的电源是提供电能的；用电器是消耗电能的；开关是控制电路的；导线是连接的桥梁，是缺一不可的。
3、画电路图时，要求电路元件的符号要正确、规范，元件的位置要分布均匀，不能把元件画到拐角处，图形要做到简洁、整齐、规范。
长方形为最好。
典型例题例1 关于电流的方向，下列说法中正确的是（）A、电流的方向就是电荷移动的方向；B、电流的方向与电子的定向移动的方向相反；C、电流的方向是从电源的正极流向负极；D、电荷的移动形成电流。
例2：如图所示的电路，当电键K闭合后，两盏灯都不亮，电流表没有示数。
如果只有一盏灯出了故障，其余元件都完好，则下列方法中不能查出故障的是（）A 用一根导线接在A、B两点之间。
B 用一根导线接在B、C两点之间。
C 用电压表接在A、B两点之间。
D 用电压表接在A、C两点之间。
例3、图4中的电路图和实物图相对应的是（）能力测试1．要使电路中形成持续电流的条件是：①电路中有__ _____；②电路必须_ ___. 。
2、一个完整的电路是由供给电能的 ，消耗电能的 ， 控制电流通断的 和输送电能的 几个部分组成的。
3．我们平常生活中说“开灯”是指把控制电灯的开关________4．物理学中规定把 电荷定向移动的方向为电流方向。
第2节电流和电路基础知识·细解读知识点一电流【重点】1.电流(1)实验：探究电路中电流形成的条件(2)电流：电荷的定向移动形成电流。
(3)方向：物理学上规定正电荷定向移动的方向为电流的方向。
(4)电路中电流的方向①电源外部：回路闭合时，电流总是从电源的正极流出，经过导线、用电器，流人电源的负极；②电源内部：由电源的负极流向电源的正极。
物理脱口秀电流的形成及方向形成电流有原因，电荷移动需定向。
电流方向有规定，正电移动当为正。
金属导电靠电子，电流方向恰相反。
2.形成电流的三种情形(1)只由正电荷定向移动形成，正电荷的运动方向与电流的方向相同，如图甲所示。
(2)只由负电荷定向移动形成，负电荷的运动方向与电流的方向相反，如图乙所示。
金属导体中能够自由移动的电荷是自由电子。
(3)由正、负电荷定向移动形成(如酸、碱、盐溶液中)，如图丙所示。
提醒导体中的电荷在永不停息地运动，但只有电荷的定向移动才能形成电流。
【例1】甲、乙两个验电器，甲不带电，乙带正电，如图所示，用金属杆将甲、乙连接起来的瞬间，下列说法正确的是( )A．电流方向是从乙到甲，自由电子运动方向是从乙到甲B．电流方向是从甲到乙，自由电子运动方向是从乙到甲C．电流方向是从甲到乙，自由电子运动方向是从甲到乙D．电流方向是从乙到甲，自由电子运动方向是从甲到乙解析：验电器金属中有自由移动的电子，甲不带电，乙带正电，说明乙缺少电子而带正电。
用金属杆连接甲、乙验电器的金属球时，甲验电器的自由电子通过金属杆会转移到乙上，电流方向与自由电子移动的方向相反，所以电流方向是从乙到甲。
答案：D中考常考点再强调：金属导体中自由移动的电荷是电子。
导体中电流的方向与自由电子定向移动的方向相反!知识点二电路的构成【重点】1.电路电源、用电器、开关、导线组成了电流可以流过的路径——电路。
2.电路组成的元件及作用【例2】关于电路，下列说法正确的是( )A.用电器用电时，电能转化为机械能B．电源对外供电时，把其他形式的能转化为电能C．电路中有电源就能形成电流D．闭合电路中要有持续电流，必须有电池图文助学常见的电源知识点三电路图【重点】电路元件及符号各种电学元件的符号一定要记住，不能记混，在以后画电路图时非常重要。
第二节 电流和电路学习目标：1、知道电流形成的条件，知道电流方向的规定。
2、通过实验认识断路、短路，知道电路的组成。
3、认识电源和用电器。
4、能画简单的电路图和连接简单的实物图。
学习重点：会连接电路，会画简单的电路图。
学习难点：能辨别“通路”、“短路”、“断路”。
知识点一：电流1、形成：电荷定向移动形成电流。
正负电荷定向移动都能形成电流。
2、方向：①正电荷定向移动的方向规定为电流方向。
②当把用电器接在电池的正负极两级时，电流沿着“正极→用电器→负极：的方向移动。
③在金属中电流方向与自由电子移动方向相反。
例题讲解：例1、下列关于电流的说法中正确的是（ ）A 、只有正电荷的移动，才能形成电流B 、只有自由电子的移动，才能形成电流C 、正电荷定向移动的方向为电流方向D 、自由电子定向移动的方向为电流方向解析：形成电流方向可能是正电荷也可能是负电荷，所以A 、B 选项是错误的；但电流方向 与正电荷定向移动方向相同，自由电子带负电，运动方向与电流方向相反,所以D 选项是错误的。
答案：C例2、如图所示为通电电路中一段导体内的电荷分布示意图,○表示带正电的原子核，●表示带负电的自由电子，关于导线中电荷的定向移动方向，正确的是（ ） A 、两种电荷都向左定向移动 B 、两种电荷都向右移动C 、○不做定向移动，●向左定向移动D 、○不做定向移动，●向右定向移动解析：导线是金属，金属内部能自由移动的只有电子， 原子核不能自由移动，图中电流方向向右，自由电子方向向左移动。
C 答案是正确的 答案：C跟踪练习：1、雷雨时，避雷针的尖端能不断的释放电子，关于避雷针中的电流方向，下列说法正确的是（ ） A 、从地面流向尖端 B 、从尖端流向地面C 、没有电流D 、由地面和空气带电多少决定2、从显像管尾部的阴极发射出来的电子，高速撞击到荧光屏上，使荧光屏发光，则该电子束的电流方向是从 流向 。
答案：1、B 2、荧光屏 阴极知识点二：电路的构成○○○ ○ ○ ○○ ○ ●●● ● ●●1、电路用导线把电源、用电器、开关连接起来组成电流的通路，一个完整的电路是由电器、电源、开关、导线组成的，缺一不可。
第二节 电流和电路一、学习目标1、初步认识电流、电路及电路图。
2、知道电源和用电器。
3、能从能量的角度认识电源和用电器二、学习内容电流预习形成一1、电流形成：注：该处电荷是自由电荷。
对金属来讲是 定向移动形成电流；对酸、碱、盐的水溶液来讲， 定向移动形成电流。
2、方向的规定:把正电荷移动的方向规定为电流的方向。
注：在电源外部，电流的方向 。
电流的方向与自由电子定向移动的方向合作展示一1电荷的 形成电流，规定 移动的方向为电流方向。
电路的构成预习形成二1、获得持续电流的条件： 电路中有电源 电路为通路2、电路的构成：②用电器：定义：用电来工作的设备。
工作时：将电能—→其他形式的能。
③开关：控制电路的通断。
④导线：输送电能合作展示二通过阅读认识干电池和学生电源 电路图预习形成三1、电路图：用规定的符号表示电路连接的图叫做电路图。
2、三种电路： ①通路：接通的电路。
②开路：断开的电路。
③短路：定义：电源两端或用电器两端直接用导线连接起来。
特征：电源短路，电路中有很大的电流，可能烧坏电源或烧坏导线的绝缘皮，很容易引起火灾。
合作展示三1、各种电器元件的符号四、学习小结亲爱的同学们，通过这节课的学习你一定收获很多，写出来我们一起分享吧！分类①电源 定义：能够提供电流的装置，或把其他形式的能转化为电能的装置。
作用：在电源的内部正极不断地聚集正电荷负极聚集负电荷。
以持续对外供电化学电池干电池 蓄电池充电时，电能—→ 供电时，化学能—→光电池 发电机机械能→电能光能→。

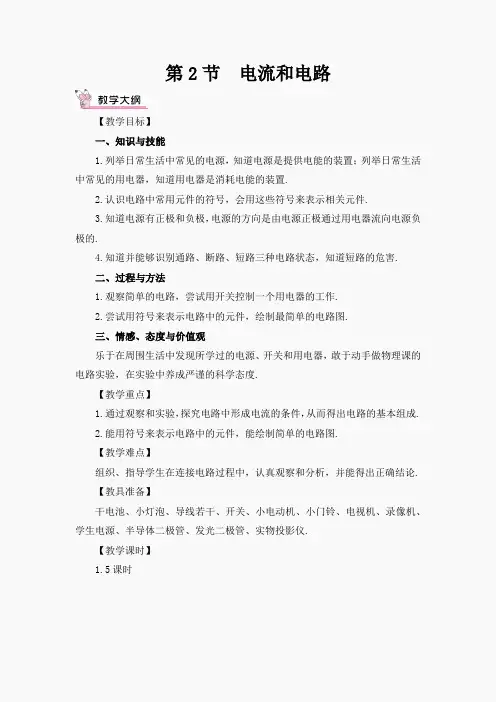

第2节电流和电路【教学目标】一、知识与技能1.列举日常生活中常见的电源，知道电源是提供电能的装置；列举日常生活中常见的用电器，知道用电器是消耗电能的装置.2.认识电路中常用元件的符号，会用这些符号来表示相关元件.3.知道电源有正极和负极，电源的方向是由电源正极通过用电器流向电源负极的.4.知道并能够识别通路、断路、短路三种电路状态，知道短路的危害.二、过程与方法1.观察简单的电路，尝试用开关控制一个用电器的工作.2.尝试用符号来表示电路中的元件，绘制最简单的电路图.三、情感、态度与价值观乐于在周围生活中发现所学过的电源、开关和用电器，敢于动手做物理课的电路实验，在实验中养成严谨的科学态度.【教学重点】1.通过观察和实验，探究电路中形成电流的条件，从而得出电路的基本组成.2.能用符号来表示电路中的元件，能绘制简单的电路图.【教学难点】组织、指导学生在连接电路过程中，认真观察和分析，并能得出正确结论.【教具准备】干电池、小灯泡、导线若干、开关、小电动机、小门铃、电视机、录像机、学生电源、半导体二极管、发光二极管、实物投影仪.【教学课时】1.5课时【巩固复习】教师引导学生复习上一节内容，并讲解学生所做的课后作业（教师可针对性地挑选部分难题讲解），加强学生对知识的巩固.【新课引入】师像今天这样阴暗的天气，每个人都会很自然地打开墙上的开关，这时电灯就亮了；还有英语老师上课时，只要把录音机的插头插到墙上的插座时，大家就会听到流利的英语朗诵，电就在我们身边，对于电，同学们想知道什么呢？生1：我觉得电挺神秘的，电是从哪儿来的呢？生2：为什么一扳开关，电灯就会亮了呢？生3：什么是电路？电路是由哪几部分组成的？生4：什么是电流，它又是如何流动的？师同学们提的问题很好，实际上好多的科学家、发明家就是先有了问题，再对自己的问题不断去“探究”才得出正确结论的.这节课，让我们也当一回小“科学家”，来继续学习电学的有关知识吧！【进行新课】知识点1 电流的产生和方向1.电流的产生和方向本节课教师可先出示小灯泡、小风扇（带叶片的小电动机）、小电铃、开关、导线、干电池等器材，引导学生思考如何让小灯泡发光、小风扇转动、小电铃发声.教师演示连接小灯泡电路，引导学生观察老师选用的器材及连结电路的方法.师老师闭合电路开关后，灯泡就发光了，请同学们思考为什么小灯泡能够发光.生1：因为有电池（电源），它可以给灯泡提供电.生2：应该是有“电流”流过了灯泡.教师鼓励学生的回答，用多媒体播放视频课件“电流的形成”：如图所示，导线、灯泡的灯丝，都是金属做的，金属里面有大量自由电子，它们可以自由移动.平时它们运动的方向杂乱无章，接上电池之后，它们就受到了推动力，出现了定向移动，于是形成了电流.（通过课件使学生形象认识电流的形成，激发兴趣，并为电流方向的引出做准备）电路中电流的方向：正极→用电器→负极师电流既然是电荷定向移动形成的，那么电流也是有方向的，它就像自来水的流动有方向，放学时学校门口的人流有方向一样，电流的方向是怎样规定的呢？生：正电荷定向移动的方向为电流的方向.教师总结：实际上形成电流的电荷有两种（正电荷、负电荷），电路中有电流时，发生定向移动的电荷可能是正电荷，也可能是负电荷，还有可能是正负电荷同时向相反的方向定向移动.负电荷定向移动的方向与电流方向相反.板书：（1）电荷的定向移动形成电流.物理学中规定正电荷定向移动的方向为电流的方向.（2）当电路闭合时，在电源外部，电流的方向是从电源正极用电器负极.师下面我们一起来认识一种特殊的电子元件——“二极管”.（教师可以展示实物，讲解其结构，也可以参照教材P37页《想想做做》——“利用发光二极管判断电流的方式”，讲解其特征）教师结合图片（如图），详细讲解发光二极管的单向导向性.板书：发光二极管具有单向导向性：当电流由正极经过流向负极时，发光，表明它处于导通状态；反之，电流不能从负极流向正极，不会发光.2.电流形成的条件师下面请同学们分组自己动手连接电路使小灯泡亮起来，小风扇转起来，小电铃响起来.（实验警钟：提醒学生任何情况下都不能把电池的两端直接连在一起，否则电池会很快用完，甚至爆炸引起火灾！为防止电池的两端直接连接在一起，我们在确保连接正确之前将开关断开！）学生在老师的指导下认真完成实验，对实验操作有误的学生，要及时纠正.师同学们做了实验后，请大家思考：你们是如何使电路中获得持续的电流的？生1：要有电源.因为我将导线、开关、灯泡连结起来时，闭合开关后，因为没有电池，灯泡不亮，我加上电池后，灯泡就亮了.生2：开关要闭合.因为我将开关、导线、电源、灯泡连结起来时，由于开关没闭合，灯泡不亮，当我把开关闭合后，灯泡就亮了.教师鼓励学生的回答，并总结板书“电流形成的条件”.板书：电路中电流形成的条件：（1）有电源；（2）电路要闭合.（教学说明：采用动手实验的方式，让学生探索电流形成的条件，激发学生学习兴趣的同时，加深了印象，帮助学生快速理解和记忆）例题1教师用多媒体展示练习册中对应题目，先让学生思考，后讲解.课堂演练完成本课时对应课堂练习.知识点2 电路的构成教师展示之前学生所连接的灯泡电路图，引导学生思考这个简单的电路由哪几部分组成？生：由电池、导线、开关、小灯泡四个部分组成.师在物理学中通常用一些电学符号将电池、小灯泡等表示出来，这就构成了电路图.下面我们学习各种元件的作用和对应的电学符号：（1）电源：电源在电路中是提供电能的装置，干电池、蓄电池都是电源，电学符号是（）.（2）用电器：灯泡、电风扇、电动机、电阻都是用电器，用电器是消耗电能的装置，电学符号有：灯泡（）、电动机（）、电阻（）、电铃（）.（3）开关：开关的作用在于控制电路的通断，电学符号是（）.（4）导线：导线把电源、用电器、开关连接起来，以便开关闭合时形成电流的通路.师下面请同学们说说你还知道其他电源吗？生：555电池，纽扣电池，手机电池，发电机等.教师演示并提问：由一节电池和小电动机开关组成的电路中，为什么电动机越转越慢？生：因为电池没电了，干脆扔掉算了.师对，电池没电了，电动机当然就转得慢了.不过废旧电池对环境是有污染的，不能随便乱扔.教师用多媒体投影电池的表面说明：不能扔到火里或两端短接，否则会引起爆炸！（培养环保意识，再次加强安全教育）师请同学们说说生活中除了电动机、小灯泡，你还知道其他用电器吗？生：电视、空调、洗衣机等.师同学们说得很好，随着科技水平的提高，我国自主生产的很多产品已经打入了国际市场，享誉国内外，只要同学们继续努力，保证我们科技的领先地位，那么中华民族将永远屹立于世界民族之林！（适时教育学生热爱科学，并进行爱国主义思想渗透.）板书：电路由电源、用电器、开关、导线四个部分组成.电源——提供电能的装置；用电器——消耗电能的装置；导线——输送电能的装置；开关——控制电流通断的装置.课堂演练完成本课时对应课堂练习.知识点3 电路图师之前我们简单了解了灯泡、开关、电源等元件，下面我们进一步学习电学中的常用符号.（老师用多媒体展示，并讲解）几种常用的元件及其符号板书：电路图：用电路元件符号表示电路连接情况的图.教师示范画出小灯泡正常发光时的电路图，然后引导学生尝试画出电动机、小电铃的电路图.（有部分学生因不熟悉电路元件符号而出错，有部分学生连接电路图时出错）师（特意挑选一两位同学的典型错误）请同学们来判断一下，下面这些电路的画法中存在哪些问题？应如何修改才美观清晰？学生思考后，积极发言：生1：应规范使用电路元件符号，不能画得不标准.生2：应合理安排元件符号的位置，转弯处一般画成直角.教师鼓励学生的回答，并进行总结：画电路图时应注意几个问题：①电路元件符号要用统一规定的符号，不能自造符号；②所画元件的次序要注意和实物图对应；③合理的安排电路元件符号，应尽可能让这些元件符号均匀的分布在电路图中，使画成的电路图清晰美观；④导线要画得横平竖直，转弯处画成直角，元件符号不能画在电路图的转弯处；⑤电路图最好呈长方形、有角有棱、大小比例适中.例题2（多媒体展示）在如图所示的四个电路图中,符合电路基本组成条件且连接正确的是（）.A.甲B.乙C.丙D.丁解析：一个完整的电路至少由电源、用电器、开关、导线四部分组成.对照这个标准观察图中的电路图可以发现：甲图中缺少用电器；乙图中的电源正、负极之间直接用导线连接起来，发生了短路，是不允许的连接方式；丁图中缺少电源；只有丙图是完整且连接正确的电路.答案：C课堂演练完成本课时对应课堂练习.知识点4 通路、断路、短路教师用多媒体展示甲、乙、丙、丁四个实物电路图，并引导学生说说四个电路图中，哪些连结错误，哪些连结正确，哪些可以使灯泡正常发光.生1：甲图错误，灯泡不会发光，因为导线没有连接灯泡，相当于电池左右两端直接连结了，这是不允许的，会烧坏电池.生2：乙图错误，因为多出了一根线，我之前也是这样连结的，不仅灯泡不亮，而且使电池发热了，时间长了可能会引起火灾.生3：丙图错误，因为开关没有闭合，灯泡不会发光.生4：丁图正确，灯泡正常发光.师同学们回答得很好，其实上面四个图展示了电路的三种状态：通路、断路、短路，下面我们就一起来学习.（可用多媒体展示）（1）通路：电路接好后，闭合开关，处处连通的电路（如图丁）.通路中有电流，用电器能正常工作.（2）断路（开路）：开关未闭合，或电线断裂等致使线路在某处断开的电路（如图丙），断路中无电流，用电器不能正常工作.（3）短路：导线不经过用电路直接跟电源两极连接的电路（如图甲、乙），短路电路中的电流很大，用电器不能正常工作，电源或导线会因为发热过多而烧坏，也可能会烧坏电路中的其他元件.板书：电路的三种状态：（1）通路：处处连通的电路.有电流，用电器可以工作.（闭合电路）（2）断路：某处断开的电路.无电流，用电器不能工作.（正常断路为开关断开）（3）短路：导线把电源的两极直接连起来了.危害大，电源烧毁，用电器不工作.例题3（多媒体展示）小明在使用手电筒时发现小灯泡不亮,进行检修前,他对造成该现象的直接原因进行了以下几种判断,其中不可能的是（）A.开关处出现短路B.小灯泡灯丝断了C.小灯泡接触不良D.电池两端电压过低解析：如果开关处出现短路,则电路始终是通路,小灯泡会始终发光,不会是小灯泡不亮,所以选项A的判断是不可能的.小灯泡的灯丝断了和小灯泡接触不良时,电路会出现断路,会使小灯泡不亮,这是可能的.电池两端电压过低时,虽然电路中有电流,但由于电流太小,所以这时也会发现小灯泡不亮.答案：A例题4（多媒体展示）一种声光报警器的电路如图所示，各元件均能正常工作，对可能出现的现象描述正确的是（）A.灯亮，铃一定响B.铃响，灯一定亮C.灯亮，铃一定不响D.铃响，灯一定不亮解析：从题中电路图可知,开关S1控制整个电路,只闭合S1时,灯亮,铃响1、S2均闭合时,灯亮,铃不响,此时铃被短路,所以此电路中灯可以单独亮,而铃不能单独响,铃若响,则灯一定亮,答案为B.答案：B课堂演练完成本课时对应课堂练习.【教师结束语】本节课我们主要学习电流、电路的有关知识，通过亲自动手实验，合作的探究，既为电学学习添了砖加了瓦，又提高了动手实验的能力，对电流的形成和电流方向等抽象知识融会贯通了.大家已经步入了电学的门槛，希望大家继续努力，相信大家一定能轻松愉快地学好电学知识.课后作业完成本课时对应课后练习.1.本节课的教学，可以分成四个层次：第一层次，对电流的产生和电流方向的认识；第二层次，对简单电路及元件的认识；第三层次，对电路的通路、断路和短路的认识，特别是对短路危害的认识，需要给学生留下深刻的印象；第四层次，把具体的电路元件抽象成符号，能根据具体的实物电路画出电路图，及根据电路图连接实物电路.2.对于“电流和电路”学习内容的设计，突出了学生可操作性，在操作的过程中认识通路、断路、短路的现象；“组装电路”教学内容的呈现形式，力求通过实验思考落实教学内容，避免了教师的传统讲授，让学生手脑并用，积极主动地学习．对电流、电压、电阻概念的建立，也降低了理解的难度，突出了简单、形象，只是让学生初步知道是什么含义即可，而不需追求概念的严密性和科学性．3.通过创设问题情境，激发学生探究的积极性，扩展学生对自己学习的责任感．通过让学生亲自动手实验，营造民主、和谐、合作的探究氛围，给学生的主动探索、自主学习和提高能力留有充足的空间．通过使用多媒体技术，帮助学生对电流的形成和电流方向等抽象知识的学习，优化课堂教学，提高教学效率和质量．。
