人教版九年级物理-第十五章-第二节-电流和电路(知识点+练习+答案)

人教版九年级物理上册第十五章电流和电路知识点+单元测试人教版九年级物理上册第十五章《电流和电路》知识点+单元测试_电荷第十五章电流和电路知识点第一节电荷摩擦起电1、电荷：带电体：物体有了吸引轻小物体的性质，我们就说是物体带了电（荷）。

这样的物体叫做带电体。

自然界只有两种电荷——被丝绸摩擦过的玻璃棒带的电荷是正电荷（＋）；被毛皮摩擦过的橡胶棒上带的电荷叫做负电荷（－）。

电荷间的相互作用：同种电荷互相排斥，异种电荷互相吸引。

带电体既能吸引不带电的轻小物体，又能吸引带异种电荷的带电体。

电荷：电荷的多少叫做电荷量，简称电荷，符号是Q。

电荷的单位是库仑（C）。

2、检验物体带电的方法：①使用验电器。

验电器的构造：金属球、金属杆、金属箔。

验电器的原理：同种电荷相互排斥。

从验电器张角的大小，可以判断所带电荷的多少。

但验电器不能检验带电体带的是正电荷还是负电荷。

②利用电荷间的相互作用。

③利用带电体能吸引轻小物体的性质。

3、使物体带电的方法：（1）摩擦起电：定义：用摩擦的方法使物体带电。

背景：宇宙是由物质组成的，物质是由分子组成的，分子是由原子组成的，原子是由位于中心的原子核和核外的电子组成的，原子核的质量比电子的大得多，几乎集中了原子的全部质量，原子核带正电，电子带负电，电子在原子核的吸引下，绕核高速运动。

原子核又是由质子和中子组成的，其中质子带正电，中子不带电。

在各种带电微粒中，电子电荷量的大小是最小的，人们把最小电荷叫做元电荷，通常用符号e表示。

任何带电体所带电荷都是e的整数倍。

6.25×1018个电子所带电荷等于1C。

在通常情况下，原子核所带的正电荷与核外所有电子总共带的负电荷在数量上相等，整个原子呈中性，也就是原子对外不显带电的性质。

原因：由于不同物质原子核束缚电子的本领不同。

两个物体相互摩擦时，原子核束缚电子的本领弱的物体，要失去电子，因缺少电子而带正电，原子核束缚电子的本领强的物体，要得到电子，因为有了多余电子而带等量的负电。

15.2电流和电路一、电流1．形成：电荷的定向移动形成电流。

注意：该处电荷是自由电荷。

对金属来讲是自由电子定向移动形成电流；对酸、碱、盐的水溶液来讲，正负离子定向移动形成电流。

2．方向的规定：把正电荷移动的方向规定为电流的方向。

注意：在电源外部，电流的方向从电源的正极到负极。

电流的方向与自由电子定向移动的方向相反3．获得持续电流的条件：①电路中有电源、②电路为通路。

二、电路1.定义：用导线将电源、用电器、开关连接起来组成的电流路径叫电路。

常见的电路有通路、开路、短路。

2．三种电路状态：①通路：接通的电路，也是正常工作的电路。

②断路：断开的电路，也叫开路。

③短路：定义：电源两端或用电器两端直接用导线连接起来。

特征：电源短路，电路中有很大的电流，可能烧坏电源或烧坏导线的绝缘皮，很容易引起火灾。

用电器如果被短路，被短路的用电器本身不会损坏，但是没有电流通过该用电器，该用电器也不会工作，在电流许可的范围内其他用电器可以正常工作。

3．组成：电源开关用电器导线②用电器：定义：消耗电能来工作的设备。

工作时：将电能—→其他形式的能。

③开关：控制电路的通断。

④导线：输送电能。

4．电路图：用规定的符号表示电路连接的图叫做电路图。

注意：电路元件不能放在导线的拐角和岔口。

导线连接点必须用实心点。

第2节 电流和电路1. 关于电路的知识,下列说法不正确的是( )A. 为使两灯同时亮,同时灭,两灯一定要串联B. 金属中的电流方向跟自由电子定向移动的方向相反C. 在电路中,电源是把其他形式的能转化为电能的装置D. 一般的电路是由电源、用电器、开关和导线组成的 2. 关于电流的方向,下列说法正确的是( )A. 在金属导体中是自由电子定向移动形成的电流,所以自由电子定向移动的方向就是电流的方向B. 在食盐水溶液中,正负电荷同时定向移动形成电流,所以电流方向不能确定C. 电池外部电流的方向是从正极流向负极D. 带电粒子移动的方向就是电流的方向 3. 在下面的四个电路图中,符合电路基本组成条件连接正确的是( )A. B. C. D.4. 现在有一种石墨炸弹,这种炸弹爆炸后会产生大量的纤维状石墨,覆盖在发电厂的设备上,造成电厂停电。

人教版九年级物理全一册《第十五章电流和电路》章节练习题-附参考答案学校:___________班级：___________姓名：___________考号：___________一、单选题1．儿童电动牙刷，有两个挡位，可通过开关的通断实现高速和低速振动两种模式。

若通过电动机的电流较大时，高速振动；电流较小时，低速振动，则以下电路图可以满足要求的是（）A．B．C．D．2．如图是小明实验电路的一部分，接线柱B上标有“-”，此时流过小灯泡的电流为0.3A，“每根导线中的电流大小是多少？方向如何？”小明非常疑惑，物理老师告诉他：流进电路中某点的电流大小一定等于流出该点的电流大小。

则关于此图的下列说法正确的是（）A．通过导线FG的电流方向由F到GB．若通过导线BC的电流方向为由C到B，则通过导线AB的电流大小一定为2.3AC．若通过导线BC的电流方向为由B到C，则通过导线AB的电流方向为由A到BD．通过导线AB的电流大小等于通过导线BC的电流大小3．如图所示，是某次实验连接的电路，下列说法正确的是（）A ．灯1L 和2L 是串联的B ．开关2S 是干路开关，控制整个电路C ．只闭合开关2S 时，电流表测量的是1L 的电流D ．同时闭合1S 和2S ，电流表测量的是2L 的电流4．如图，关于开关的控制作用，下列说法正确的是（ ）①当S 1、S 2都闭合时，灯L 2、L 3发光 ①只闭合S 2，灯L 1、L 3不发光①只让灯L 3发光，应该只闭合S 1①当S 1、S 2都断开时，灯L 1、L 3发光A ．①①B ．①①C ．①①D ．①①①5．如图所示的电路，当开关K 闭合时，可能发生的现象是（ ）A ．只有L 1发光B ．只有L 2发光C ．灯丝被烧断D ．两灯均不发光，但电源短路6．对于如图所示的电路，下列说法中错误的是A ．S 闭合后，L 1、L 2并联，且都能发光B ．S 闭合后，电路将发生短路C ．要想使L 1、L 2串联，可去掉导线bD ．若将导线M 从接线柱B 改接到A 上，则两灯并联7．如图所示，是物理老师做的“静电飞花”实验，将彩色的碎纸片洒在带有负电的塑料光盘上，就看到彩色碎纸片跳起并四处飞散的景象，下列分析正确的是（）A．跳起的碎纸片失去电子带负电B．碎纸片与光盘带异种电荷互相排斥C．接触瞬间有电流从光盘到碎纸片D．碎纸片飞散的原理与验电器的原理相同8．将一根用丝绸摩擦过的玻璃棒靠近一个小通草球时（）A．如果小球被吸引，小球必带负电B．如果小球被吸引，小球必带正电C．如果小球被排斥，小球必带负电D．如果小球被排斥，小球必带正电9．小刚家有一个带有开关、指示灯和多个插座的接线板，如图所示，有时在闭合接线板上的开关时，出现“跳闸”现象；有时在台灯插头插入插孔后，先闭合接线板上的开关，再闭合台灯开关时，出现“跳闸”现象．引起这两种故障的原因可能是A．前者是接线板中的电路发生了断路，后者是插头短路B．前者是接线板中的电路发生了短路，后者是台灯短路C．前者是接线板中的电路发生了短路，后者是台灯断路D．前者是接线板中的电路发生了断路，后者是台灯短路10．如图所示的电路中，要使灯L1、L2串联发光，则应闭合开关（）A．S2B．S1、S3C．S2、S3D．S1、S2、S3二、填空题11．如图所示，是电风扇中一个自动断电的安全装置。

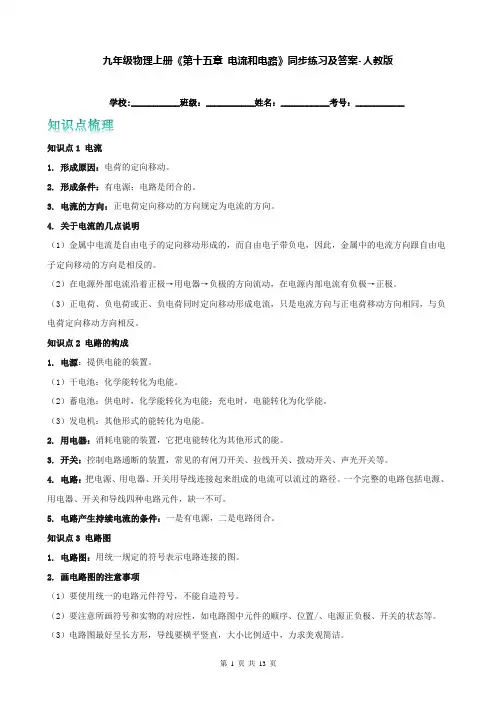

九年级物理上册《第十五章电流和电路》同步练习及答案-人教版学校:___________班级：___________姓名：___________考号：___________知识点1 电流1. 形成原因：电荷的定向移动。

2. 形成条件：有电源；电路是闭合的。

3. 电流的方向：正电荷定向移动的方向规定为电流的方向。

4. 关于电流的几点说明（1）金属中电流是自由电子的定向移动形成的，而自由电子带负电，因此，金属中的电流方向跟自由电子定向移动的方向是相反的。

（2）在电源外部电流沿着正极→用电器→负极的方向流动，在电源内部电流有负极→正极。

（3）正电荷、负电荷或正、负电荷同时定向移动形成电流，只是电流方向与正电荷移动方向相同，与负电荷定向移动方向相反。

知识点2 电路的构成1. 电源：提供电能的装置。

（1）干电池：化学能转化为电能。

（2）蓄电池：供电时，化学能转化为电能；充电时，电能转化为化学能。

（3）发电机：其他形式的能转化为电能。

2. 用电器：消耗电能的装置，它把电能转化为其他形式的能。

3. 开关：控制电路通断的装置，常见的有闸刀开关、拉线开关、拨动开关、声光开关等。

4. 电路：把电源、用电器、开关用导线连接起来组成的电流可以流过的路径。

一个完整的电路包括电源、用电器、开关和导线四种电路元件，缺一不可。

5. 电路产生持续电流的条件：一是有电源，二是电路闭合。

知识点3 电路图1. 电路图：用统一规定的符号表示电路连接的图。

2. 画电路图的注意事项（1）要使用统一的电路元件符号，不能自造符号。

（2）要注意所画符号和实物的对应性，如电路图中元件的顺序、位置/、电源正负极、开关的状态等。

（3）电路图最好呈长方形，导线要横平竖直，大小比例适中，力求美观简洁。

（4）电路元件要均匀分布在电路中，不要在电路的拐角处画电路元件，导线和电路元件之间不能断开。

（5）可以从电源的正极沿着电流的方向依次画电路图，导线尽量避免交叉。

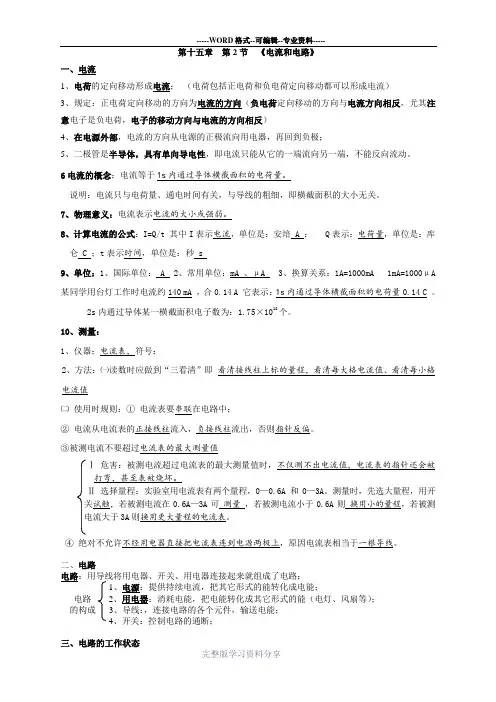

第十五章第2节《电流和电路》一、电流1、电荷的定向移动形成电流；（电荷包括正电荷和负电荷定向移动都可以形成电流）3、规定：正电荷定向移动的方向为电流的方向（负电荷定向移动的方向与电流方向相反，尤其注意电子是负电荷，电子的移动方向与电流的方向相反）4、在电源外部，电流的方向从电源的正极流向用电器，再回到负极；5、二极管是半导体，具有单向导电性，即电流只能从它的一端流向另一端，不能反向流动。

6电流的概念：电流等于1s内通过导体横截面积的电荷量。

说明：电流只与电荷量、通电时间有关，与导线的粗细，即横截面积的大小无关。

7、物理意义：电流表示电流的大小或强弱。

8、计算电流的公式：I=Q/t 其中I表示电流，单位是：安培 A ； Q表示：电荷量，单位是：库仑 C ；t表示时间，单位是：秒 s9、单位：1、国际单位： A 2、常用单位：mA 、μA 3、换算关系：1A=1000mA 1mA=1000μA 某同学用台灯工作时电流约140 mA ，合0.14 A 它表示：1s内通过导体横截面积的电荷量0.14 C 。

2s内通过导体某一横截面积电子数为：1.75×1018个。

10、测量：1、仪器：电流表，符号：2、方法：㈠读数时应做到“三看清”即看清接线柱上标的量程，看清每大格电流值、看清每小格电流值㈡使用时规则：①电流表要串联在电路中；②电流从电流表的正接线柱流入，负接线柱流出，否则指针反偏。

③被测电流不要超过电流表的最大测量值Ⅰ危害：被测电流超过电流表的最大测量值时，不仅测不出电流值，电流表的指针还会被打弯，甚至表被烧坏。

Ⅱ选择量程：实验室用电流表有两个量程，0—0.6A 和0—3A。

测量时，先选大量程，用开关试触，若被测电流在0.6A—3A可测量，若被测电流小于0.6A则换用小的量程，若被测电流大于3A则换用更大量程的电流表。

④绝对不允许不经用电器直接把电流表连到电源两极上，原因电流表相当于一根导线。

九年级物理上册《第十五章电流和电路》练习题及答案（人教版）学校:___________班级：___________姓名：___________考号：___________一、单选题1．学习了电学知识，小明提出下列四个观点，你认为正确的是A．有电源就有电流产生B．电荷的移动形成电流C．电阻的大小是它两端的电压和通过它的电流决定的D．金属导体中电流的方向与自由电子定向移动方向相反2．对电流的理解下列说法正确的是（）A．电荷运动就能形成电流B．电流的方向与电荷运动方向相同C．只要电路闭合，电路中就有电流D．电流方向规定与正电荷定向移动方向相同3．电路中要形成电流的条件是()A．电路中有电源B．电路中有电源，还要形成通路C．导体中有自由电荷D．有用电器和电源4．下列关于电流和电压的说法中正确的是（）A．大量电荷的移动形成电流B．自由电子定向移动的方向为电流方向C．通过导体的电流越大，导体两端的电压就越低D．电路两端有电压，电路中可能会有电流5．下列常见的电流中最大的是A．雷电的电流B．房间灯泡的电流C．家用空调器的电流D．手电筒中的电流6．如图所示，当开关闭合时，发生的现象是（1）灯正常发光（2）灯不亮（3）电源会被烧坏（4）灯会被烧坏A．（1）和（4）B．（2）和（4）C．（3）和（4）D．（2）和（3）7．如图所示，四个选项中电路图与实物图对应的是（）A．B．C．D．8．如图甲所示，验电器A带负电，B不带电。

用带有绝缘柄的金属棒把验电器A、B两金属球连接起来的瞬间(如图乙所示)，下列说法正确的是（）A．金属棒中电流方向由A到BB．两验电器最终都不带电C．验电器B将要失去电子D．金属棒中的自由电子发生了定向移动9．如图所示为一种声光报警电路，闭合开关S1和S2后，会出现的现象是（）A．灯不亮，铃不响B．灯亮，铃响C．灯不亮，铃响D．灯亮，铃不响10．小明把两只不同规格且完好的小灯泡和两节干电池连接成如图所示的电路，当他检查电路连接正确后，闭合开关，发现只有小灯泡L1不亮，原因是（）A．小灯泡L1短路B．小灯泡L2短路C．小灯泡L1断路D．小灯泡L1电阻太小二、填空题11．物理小组的同学在活动课中，用4个大小接近的柠檬、形状相同的4个铜片和4个铁片做了以下实验：分别取一个铜片和一个铁片相隔约5cm的距离分别插入每个柠檬中，再将这样的4个柠檬串联，即用导线将一个柠檬上的铜片和另一个柠檬上的铁片依次连起来，如图所示，然后将二极管接入接线夹A、B之间，可观察到二极管发光。

初三物理第十五章 电流和电路一. 两种电荷1、摩擦起电：摩擦过的物体有了吸引轻小物体的性质，我们就说物体带了电。

2、两种电荷：正电荷的规定：用丝绸摩擦过的玻璃棒所带的电荷。

负电荷的规定：用毛皮摩擦过的橡胶棒所带的电荷。

3、电荷间的相互作用规律：同种电荷相互排斥，异种电荷相互吸引。

带电体排斥带同种电荷的物体;带电体吸引带异种电荷的物体和轻小物体。

例：1、A 带正电，A 排斥B ，B 肯定带正电；2、A 带正电，A 吸引B ，B 可能带负电也可能不带电。

（A 、B 都是轻小物体） 4、电荷量 定义：电荷的多少叫电荷量。

单位：库仑（C ） 一个电子所带电荷量是1.6×10-19 C （元电荷）5、验电器 作用：检验物体是否带电。

原理：利用同种电荷相互排斥6、摩擦起电的实质：电荷的转移 （参与摩擦的两个物体带上了等量的异种电荷） 由于不同物体的原子核束缚电子的本领不同，所以摩擦起电并没有新的电荷产生，只是电子从一个物体转移到了另一个物体，失去电子的带正电，得到电子的带负电。

7、导体和绝缘体定义：容易导电的物体。

常见材料：金属、石墨、人体、大地、 酸、碱、 盐水溶液（金属导电靠的是自由电子）导电原因：导体中有大量的可自由移动的电荷定义：不容易导电的物体。

常见材料：橡胶、玻璃、陶瓷、塑料、油、空气、纯水等。

不易导电的原因：几乎没有自由移动的电荷。

③ 导体和绝缘体之间并没有绝对的界限，在一定条件下可相互转化。

一定条件下，绝缘体也可变为导体。

例如：1、干木头（绝缘体）、湿木头（导体）2、玻璃通常是绝缘体、加热到红炽状态（导体）。

②绝缘体 ①导体【例题解析】1、物体有了轻小物体的性质，我们就说物体带了电，或者说带了电荷。

2、用的方法使物体带电叫摩擦起电。

3、通常把用丝绸摩擦过的玻璃棒带的电荷叫；把用毛皮摩擦过的橡胶棒带的电荷叫。

4、自然界只有种电荷，电荷相互排斥，电荷相互吸引。

5、的多少叫电荷量，简称电荷；电荷的单位，简称，符号为。

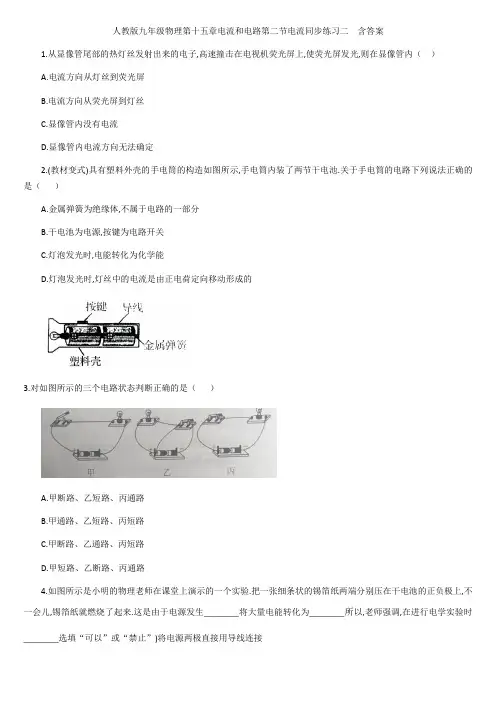

人教版九年级物理第十五章电流和电路第二节电流同步练习二含答案1.从显像管尾部的热灯丝发射出来的电子,高速撞击在电视机荧光屏上,使荧光屏发光,则在显像管内（）A.电流方向从灯丝到荧光屏B.电流方向从荧光屏到灯丝C.显像管内没有电流D.显像管内电流方向无法确定2.(教材变式)具有塑料外壳的手电筒的构造如图所示,手电筒内装了两节干电池.关于手电筒的电路下列说法正确的是（）A.金属弹簧为绝缘体,不属于电路的一部分B.干电池为电源,按键为电路开关C.灯泡发光时,电能转化为化学能D.灯泡发光时,灯丝中的电流是由正电荷定向移动形成的3.对如图所示的三个电路状态判断正确的是（）A.甲断路、乙短路、丙通路B.甲通路、乙短路、丙短路C.甲断路、乙通路、丙短路D.甲短路、乙断路、丙通路4.如图所示是小明的物理老师在课堂上演示的一个实验.把一张细条状的锡箔纸两端分别压在干电池的正负极上,不一会儿,锡箔纸就燃烧了起来.这是由于电源发生＿＿＿将大量电能转化为＿＿＿所以,老师强调,在进行电学实验时＿＿＿选填“可以”或“禁止”)将电源两极直接用导线连接5.夏天的雷雨天气里,当一大片带负电的云层接近建筑物时,云层中的负电荷通过避雷针经金属线导入大地则此时金属线中的电流方向是从＿＿＿流向＿＿＿（均选填“云层”或“大地”)6.如图所示是一段接在电路中的直导线,实心点代表电子,箭头方向为运动方向.则此导线中电流的方向是从＿＿＿到＿＿＿电源的正极在导线的端(均选填“A”或“B”）7.如图所示是电扇中的一个自动保护装置:当电扇不慎被碰倒或倾倒时,小球就会滚向一侧使电路＿＿＿（选填“断开”“短路”或“闭合”),起到保护电扇作用,这个保护装置在电扇电路中的作用相当于＿＿＿8.物理学上规定＿＿＿定向移动的方向为电流的方向,如图所示电路中,闭合开关,灯泡中电流的方向是从＿＿＿(选填“A→B”或“B→A”)9.根据左侧电路图,用铅笔代替导线将右侧实物图连10.如图甲所示电路,闭合开关后,L1和L2都不亮接完整现用一根导线检查故障原因,如图乙所示,当用导线接在L1两端时,L1和L2仍然不亮;如图丙所示,当用导线接在L2两端时,L1亮,L不亮,则可能的原因是（）A.L1短路B.L2短路C.L1断路D.L2断路11.（淮安中考改编)为避免点燃烟花时造成人员伤害,小明设计了烟花定时自动点火装置,原理如图所示,装置中的点火器有电流通过时,就会自动点燃烟花,定时器控制点火时间.为完善设计方案还需要在＿＿＿(选填“a”或“b”)处安装一个开关S,断开此开关,指示灯熄灭,整个装置停止工作点燃烟花前,定时器(相当于导线)在电路中应处＿＿＿选填“通路”或“断路”)状态12.如图甲所示,在一根横跨河流两岸的硬塑料管内有三根完全相同的导线,为了辨别哪两个线头为同一根导线的两端,工人师傅用图乙所示的“测通器”来进行测试(1)先将A和B用一小段导线连接起来,再将“测通器”的m连接在D上,当n连接F时小灯泡发光,由此可确定＿＿＿(填字母,下同)为同一根(2)为了弄清另外两根导线的两端,用一小段导线导线的两端连接A和C,“测通器”的一端必须与＿＿＿相连若另一端接F,小灯泡发光,则A和＿＿＿为同根导线的两端。

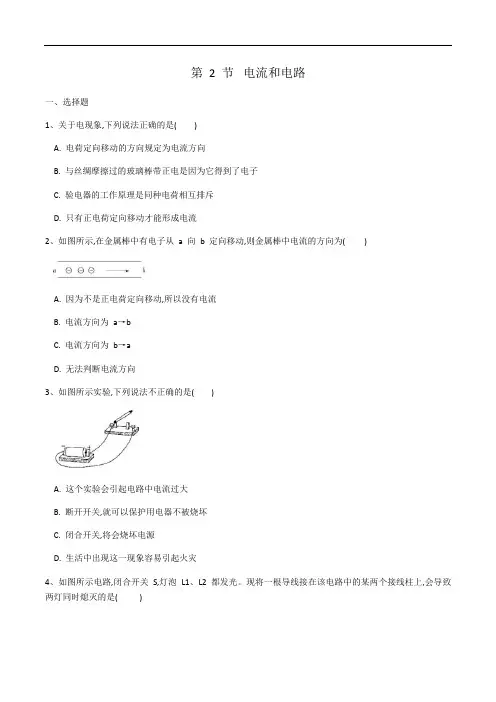

第2 节电流和电路一、选择题1、关于电现象,下列说法正确的是( )A. 电荷定向移动的方向规定为电流方向B. 与丝绸摩擦过的玻璃棒带正电是因为它得到了电子C. 验电器的工作原理是同种电荷相互排斥D. 只有正电荷定向移动才能形成电流2、如图所示,在金属棒中有电子从a 向b 定向移动,则金属棒中电流的方向为()A. 因为不是正电荷定向移动,所以没有电流B. 电流方向为a→bC. 电流方向为b→aD. 无法判断电流方向3、如图所示实验,下列说法不正确的是()A. 这个实验会引起电路中电流过大B. 断开开关,就可以保护用电器不被烧坏C. 闭合开关,将会烧坏电源D. 生活中出现这一现象容易引起火灾4、如图所示电路,闭合开关S,灯泡L1、L2 都发光。

现将一根导线接在该电路中的某两个接线柱上,会导致两灯同时熄灭的是( )A. a 和bB. b 和cC. c 和dD. a 和d5、下列说法中正确的是( )A. 电源是电路中提供电能的装置B. 干电池、蓄电池、电风扇等都是电源C. 用手电筒时,电流方向是由电池的负极经灯泡流向正极D. 用导线把开关、电灯等用电器连接起来就组成了一个完整的电路6、下列电路图和所示实物图相对应的是()7、如图所示的各电路中,闭合开关S,灯泡都能发光的是()A. ①②B. ②④C. ①③D. ①③④8、如图所示,闭合开关S 时,灯泡L1、L2 都不亮。

用一根导线的两端,接触a、b 两点时两灯不亮,接触b、c 两点时,L1 亮、L2 不亮,接触c、d 两点时,两灯都不亮。

则下列分析中正确的是( )A. 灯L1 断路B. 灯L2 断路C. 开关S 断路D. 电源断路二、填空题9、中央电视台《是真的吗?》节目中,主持人做了“电池+口香糖锡纸=取火工具”的实验,如图所示,这是因为锡具有性,将它的两端直接接入电池正负极,就会造成, 迅速产生大量的热使温度达到锡纸的着火点而使之燃烧。

10、如图甲所示,一个移动电源正在给手机电池充电,此时该手机的电池相当于;如图乙为宾馆房间的取电房卡,将房卡插入槽中,房间内的用电器才能使用,房卡的作用相当于电路元件中的;图丙所示的电路中各元件完好,此时电路所处的状态是。

第十五章电流和电路习题答案
第一节《两种电荷》课后习题答案
1.甲带负电 解析：乙吸引丙，而且丙物体带正电，则根据异种电荷相互吸引，可判断乙物体带负电；甲排斥乙，根据同种电荷相排斥，可知甲、乙一定带同种电荷。

由乙带负电可知甲也带负电。

2.（1）不能由此判断该物体已经带电，因为摩擦过的饮料吸管带电，既可以吸引不带电的物体（带电体吸引轻小物体），也可以吸引带异种电荷的物体。

（2）吸管与玻璃棒相排斥，说明吸管与玻璃棒带同种电荷，即吸管带正电。

那么餐巾纸一定带负电。

因为相互摩擦的两个物体由于得、失电子，带上的是等量异种电荷
（3）吸管失去电子而带正电，餐巾纸得到电子而带负电。

3.金属锡的原子核外有50个电子，一个电子所带的电荷量为1.6×10-19C ，则这些电子所带电荷量为8×10-18C ，由于原子核与核外电子所带电荷量相等，电性相反，因此整体上对外不显电性。

第二节《电流和电路》课后习题答案
1.如图所示
2.
3. 4.
5.
×
×
第三节串联和并联课后习题答案
1.如图所示
2.如图所示
第四节《电流的测量》课后习题答案
第五节《串并联电路中电流的规律》课后习题答案
1. 0.3A 0.3A
2. 通过L 1的电流为0.3A ，通过L 2的电流为0.2A 。

实物连接图如图所示
3.如图所示
4.如图所示
×。

九年级物理全册第十五章电流和电路必考知识点归纳单选题1、如图，闭合开关，灯泡不亮，在闭合开关且不拆开导线的情况下，将M接电源“+”极，N依次试触E、F、G 接线柱，发现电压表示数前两次为零，第三次接近3V，若故障只有一个，则可能是（）A．电源没电B．开关断路C．灯泡断路D．灯泡短路答案：B将M接电源“+”极，N接E，无示数，说明可能存在断路，且断路不在变阻器，N接F，无示数，说明断路灯泡也没断路，N接G，有示数，说明断路可能在开关，且电源有电，故ACD不符合题意，B符合题意。

故选B。

2、毛皮和橡胶棒摩擦，下列说法正确的是（）A．毛皮和橡胶棒原来不显电性，所以不带任何电荷B．通过摩擦可以生成大量电荷C．通过摩擦迫使原子核发生转移，若失去原子核，则物体带正电D．通过摩擦迫使核外电子发生转移，若失去电子，则物体带正电答案：DA．毛皮和橡胶棒原来不显电性，是因为毛皮和橡胶棒原来带的正负电荷总量相等，所以不显电性，而不是不带任何电荷，故A错误；B．摩擦起电的实质是电荷发生转移，而不是生成新电荷，故B错误；CD．通过摩擦可以使得核外电子发生转移，若失去电子，则物体带正电，故C错误，D正确。

故选D。

3、如图所示，当只闭合开关S时，两灯均不亮；若同时闭合开关S1和S时，只有灯L2亮。

则电路中可能出现的故障是（）A．灯L1断路B．灯L2断路C．灯L1短路D．灯L2短路答案：A根据电路图可知，只闭合开关S时，只有L1接入电路中，两灯均不亮，说明电路出现了断路现象；同时闭合开关S1和S时，只有灯L2亮，说明灯L1断路，故A符合题意，BCD不符合题意。

故选A。

4、如图所示为部分电路结构，若用一根导线在a、b、c、d四个接线柱之间连接，则下列分析正确的是（）A．若a与b，c与d连接，则只有L1发光B．若a与b，b与d连接，则只有L2发光C．若a与b，b与c连接，则L1、L2并联D．若a与b，b与d连接，则L1、L2串联答案：AA．若a与b，c与d连接，由于c与d连接将灯泡L2短路，则只有L1发光。

15.2电流和电路【知识梳理】1、电流：（1）电流的形成：电荷的定向移动形成电流。

（2）电流方向的规定：把正电荷定向移动的方向规定为电流的方向。

（3）电路中电流方向：在电源外部，电流的方向是从电源正极经过用电器流向负极。

2、电路：（1）电路就是把电源、用电器、开关用导线连接起来组成的电流的路径。

（2）电路各部分作用：①电源：提供电能的装置。

它把其他形式的能转化为电能。

常见的电源有电池、发电机。

②用电器：消耗电能的装置。

它把电能转化为其他形式的能。

③开关：接通和断开电路。

控制用电器是否工作。

④导线：把电源、用电器、开关连接起来，形成电流的通路。

它是用来传输电能的。

（3）只有电路闭合时，电路中才有电流。

（4）电路图：用符号表示电路连接的图，叫做电路图。

3、电路的三种状态——通路、断路、短路：（1）通路：接通的电路叫做通路。

（2）断路：某处断开的电路叫做断路。

（3）短路：用导线直接把电源的两极连接起来的电路。

这时电流不经过用电器，且电路中会有很大的电流，可能把电源烧坏。

【巩固练习】1、下列元件中不是组成电路的必要元件的是（）A. 验电器B. 开关C. 用电器D. 电源2、如图所示，在每个水果上插入铜片和锌片，用导线把这几个水果与发光二极管连接起来，二极管便发出了光，其中插入金属片的水果相当于电路中的（）A.用电器B.电源C.开关D.导线3、在如图所示的四个电路图中，连接正确的是（）A. B. C. D.4、如图所示是电扇中的一个自动保护装置：当电扇不慎被碰发生倾斜或倾倒时，小球就会向一侧滚动使电路断开，起到保护电扇的作用，由此判断，这个保护装置在电扇电路中的作用相当于( )A．开关 B．导线 C．电源 D．用电器5、（多选）下列说法中正确的是（）A．验电器的工作原理是同种电荷相互排斥 B．物理学中规定正电荷定向移动的方向为电流方向C．电流都是由自由电子定向移动形成的 D．电源是提供电能的装置6、（多选）下列说法中正确的是（）A．用导线把开关、电灯等用电器连接起来就组成了一个完整的电路B．电源是电路中提供电能的装置 C．干电池、蓄电池、发电机、电动机都是电源D．用手电筒时，电流方向是由电池的正极经灯泡流向负极7、如图所示，当开关闭合时会发生________现象，若要使电路连接正确，应去掉导线________；8、如图所示，是具有报警功能的文物展示台，该展示台由木板、弹簧、金属片A、B、C和报警电路组成．当小偷把物品搬离展示台时，金属片B在弹力作用下与金属片AC分开，这时灯________电铃________．9、如图所示的甲、乙、丙三个电路中，器材均完好，且连接紧密。

人教版九年级物理第十五章《电流和电路》第二节电流和电路同步练习含答案知识点电流的产生1.关于电流的形成和方向,下列说法中正确的是( )A.只有正电荷定向移动才能形成电流B.只有负电荷定向移动才能形成电流C.金属中的电流是自由电子定向移动形成的D.金属导体中电子的移动方向和电流方向相同2.如图所示,将小灯泡与电池相接,闭合开关后,灯泡发光,则通过灯泡中的电流方向是______,灯丝中电子定向移动的方向是______。

(均选填“由A到B”或“由B到A”)知识点电路的构成3.下列说法中正确的是（）A.用导线把开关、电灯等用电器连接起来就组成了一个完整的电路B.电源是提供电能的装置C.干电池、蓄电池、发电机、电动机都是电源D.用电器将其他形式的能转化为电能4.在如图所示的电路中,正确的是（）5.(江西省中考)简单电路是由电源、用电器、天和导线组成的。

给充电宝充电时,充电宝相当于简单电路中的______;充电宝给手机充电时,充电宝相当于简单电路中的______6.如图所示,酸甜多汁的水果点亮了一排发光二极管这个简单的电路中水果相当于______,如果想这个电路的通断,还应在电路中安装______知识点通路断路短路7.如图所示的三个实物图,通路是图______,短路是图______,断路是图______。

8.如图所示,某种电风扇中有一个自动断电的安全装置,内部小金属球可以自由移动,当电风扇歪倒时,它是______路;当电风扇正立时,它是______路。

(均选填“通”“断”或“短”)知识点二极管9.如图所示,闭合开关,发光二极管能发光;若将电源正负极对调后,闭合开关,发光二极管______(选填“仍能”或“不能”)发光,这说明发二极管具有______导电性。

考查角度电流的方向10.从显像管尾部的热灯丝发射出来的电子,高速撞击到电视机荧光屏上,使荧光屏发光,则在显像管内( )A.电流方向从灯丝到荧光屏B.电流方向从荧光屏到灯丝C.显像管内是真空的,无法通过电流D.以上说法均不对11.(达州市中考)如图所示,用一个带负电的物体a去接触不带电的验电器的金属球b时,金属球b也带上负电,下列说法正确的是( )A.a上的一些电子转移到b上,瞬时电流方向b→aB.b上的一些电子转移到a上,瞬时电流方向a→bC.b上的一些原子核转移到a上,瞬时电流方向b→aD.a上的一些原子核转移到b上,瞬时电流方向a→b12.如图所示,是闪电产生的电流通过避雷针的示意图(已知云层带正电)。

人教版九年级物理全一册《第十五章第二节电流与电路》练习题-带答案一、基础部分1.电荷的形成电流。

把定向移动的方向规定为电流的方向。

电路中有持续电流的条件是：一要有，二是电路是的。

在电源的外部，电流总是从电源的出发，流经，流向电源的。

2.物理学中将电池、发电机这类提供电能的装置叫做 ,将灯泡、电动机、蜂鸣器等这类消耗电能的装置叫做。

家庭电路中的电流就是靠远方电厂中的来维持的。

3.一个完整的电路由提供电能的电源、控制电路通断的、消耗电能的用电器、和输送电能的四个部分组成。

4.用电器能工作的电路叫 ,被切断的电路叫 ,不经用电器,直接用导线把电源的两极连接起来的电路叫。

电路中决不允许出现。

5.如图所示是发光二极管,当电流从较长的引脚流入时,发光二极管中有电流通过且发光;如果电流从较短的引脚流入,电路处于 (填“短路”或"断路")状态,这说明发光二极管具有导电性。

6.写出电路图中各字母所代表的元件名称:D是 E是。

7.如图甲所示,验电器A带负电,B不带。

用带有绝缘柄的金属棒把验电器A、B两金属球连接起的瞬间(如图乙所示),金属棒中电流方向 (选填“向左“或者“向右”)。

8.在如图所示的电路中，当S1、S2都断开时,称为路；当S1、S2都闭合时,称为路；当S1闭合、S2断开时,称为路。

二、巩固提升9.在图示的电路中,闭合开关,电源会发生短路的是( )10.如图当开关闭合时,灯泡L1、L2均不亮,某同学用一根导线去检查故障,他将导线先并接在灯L1两端时,发现灯L2亮;然后并接在L2两端时,发现两灯均不亮,由此判断( )A.灯L1断路B.灯L₂断路C.灯L1短路D.灯L₂短路11.所示,充电宝甲正在主机内被充电,充电宝乙已被取出、充电宝丙正在为手充电,则此时( )A.只有甲在输出电能B.只有乙在输出电能C.只有丙在输出电能D.甲、乙、丙都在输出电能12.如图所示,有两个相同的验电器,其中 A带正电、B不带电。

一、选择题1．如图所示，一带负电的橡胶棒靠近用细线挂住的轻细吸管A端时，吸管发生了转动。

则吸管A端的带电性质正确的是（）A．若相互吸引，一定带负电B．若相互吸引，一定带正电C．若相互排斥，一定带正电D．若相互排斥，一定带负电D解析：D带负电的橡胶棒靠近轻细吸管A，若相互吸引，则A可能带正电，因为异种电荷相互吸引；也有可能不带电，因为带电体能吸引较小物体；若相互排斥，则A一定带负电，因为同种电荷相互排斥。

故ABC错误，D正确。

故选D。

2．在如图所示的电路中，若让灯L1、L2并联，则三个开关的状态分别是（）A．S1和S2闭合，S3断开B．S1和S3闭合，S2断开C．S1和S2断开，S3闭合D．S2和S3闭合，S1断开D解析：D由图可知，若让灯L1、L2并联，电流从电源正极流出需要分别经过L1支路和S2、L2支路，再经过S3回到电源负极，因此应闭合S2、S3，断开S1。

故选D。

3．关于静电的知识，下列说法中正确的是（）①摩擦起电现象说明通过做功可以创造出电荷②同种物质摩擦，一定可以使它们分别带上异种电荷③梳头时头发随塑料梳子飘起来是因为梳子和头发带上了同种电荷④自然界只存在正、负两种电荷⑤如果一个带电体与另一物体互相吸引，那么它们一定带异种电荷⑥化纤衣服穿在身上特别易吸附灰尘是因为带电体吸引轻小物体A．④⑥B．①④⑥C．②④⑤D．①②③⑤A解析：A①物体间摩擦实现电子的转移，没有创造电荷；②同种物质的原子核对电子的束缚能力相同，摩擦时不会使物体带电；③塑料梳子和头发摩擦时，带了异种电荷；④自然界中只存在两种电荷，正电荷和负电荷；⑤一个带电体和另一个物体相互吸引，这个物体可能带电，也可能不带电；⑥化纤衣服吸引灰尘，是因为带电体可以吸引轻小物体，则合理是是④和⑥，故A正确，BCD错误。

故选A。

4．如图所示，电源电压不变，闭合开关S，正常工作一段时间后，发现其中一个电压表示数变大，则（）A．1L可能变亮B．1L可能熄灭C．2L可能断路D．2L可能短路B解析：B分析电路可知，电路为串联，电压表V1测电源电压，电压表V2测L2两端电压，则V1示数不可能再变大，可知电压表V2示数变大，且电路正产工作，则故障可能是灯泡L1短路，则L1熄灭，故选B。

人教版物理-九年级全一册-第十五章-第二节-电流和电路-同步练习、单选题1•在连接电路的过程中，下列说法中正确的是（ ）A.必须从电源的正极开始， 依次接好各电路元件B.必须从电源的负极开始， 依次接好各电路元件C.开关应该闭合D.开关必须断开2•用蓄电池给用电器供电,电流强度为5安时 则电流可持续流动（ )A. 150 秒；B ・300秒；3.卜列说法中，止确的是］ ( )A. 正、负电荷定向移动都会形成电流B. 电路两端有电压，电路中就会有电流C. 导体中没有电流通过时，该导体的电阻是零D. 用电器的电功率越大，消耗的电能就越多 电流可持续流动150秒，若将电流改为2安,C. 375 秒；D. 425 秒II4•在日常生活中，人们常说：开灯 ”、关灯”指的是（ ）A. 开灯”是指闭合开关， 关灯”是指断开开关B. 开灯”是指断开开关， 关灯”是指闭合开关C. 开灯”和关灯”都是指闭合开关D. 开灯”和 关灯”都是指断开开关5•如图所示，某同学将一张细条状铝箔纸的两端分别压在干电池的正负极，发现铝箔纸发热 并燃烧，关于该实验的分析正确的是（ ）6•如图所示，取两个相同的验电器 A 和B,使A 带负电，B 不带电，用带有绝缘手柄的金属 棒把A 和B 连接起来.下列说法正确的是（）A.实验时干电池的正极与负极相连C.实验中铝箔纸没有发生化学变化 B. 用普通纸代替铝箔纸也能燃烧D. 该实验能说明短路带来的危A. B中正电荷通过金属棒流向A, A金属箔的张角减小B. A中的自由电子通过金属棒流向B, B金属箔的张角增大C. A中负电荷通过金属棒流向B，B中正电荷通过金属棒流向AD. 金属棒中瞬间电流的方向从A流向B，B金属箔的张角增大7•关于电流，下列说法正确的是（）A. 负电荷的定向移动能够形成电流B.电流都是正电荷的移动形成的C. 正电荷的移动方向为电流的方向D.电流的方向总是从电源的正极流向电源的负极二、多选题8•在探究串、并联电路电压特点”的实验中，有同学整理课堂笔记如下，其中有问题的是（）A. 在连接电路过程中，开关要保持断开状态B. 在不确定待测电压时，应该先采用小量程试触C. 测量时，应该尽量选取不同规格的灯泡多次实验D. 电压表应该与待测用电器并联9. 关于电流与电源，下列说法中不正确的是（）A. 规定正电荷定向移动的方向为电流方向B. 只有电路断开时，电路中才能有电流C. 只要电路闭合，即使电路中没有电源，电路中也一定有电流D. 只要电路中有电源，即使电路断开，电路中也一定有电流10. 关于电流的方向，下列说法中不正确的是（）A. 正电荷的运动方向就是电流方向B. 自由电子的定向移动方向都是电流的方向C. 金属导体中的电流方向跟自由电子的实际移动方向相反D. 在酸碱盐的水溶液中有自由的正负离子，所以电流方向不能确定11. 如图为通电电路中一段导线内的电荷分布示意图。

初中物理人教版九年级全一册第十五章第二节电流和电路练习题一、单选题1.关于电流的形成，下列说法正确的是()A. 只要导体中的电荷运动，就会形成电流B. 只有正电荷定向移动，才会形成电流C. 只有正、负电荷同时定向移动，才会形成电流D. 不论是正电荷还是负电荷，只要它们定向移动，都会形成电流2.一本用电常识书中列出了白炽灯的常见故障与检修方法，如表所述，造成此“灯泡不亮“故障的共同原因是电路中出现了()故障现象可能原因检修方法灯泡不亮1、灯泡的灯丝断了换新灯泡2、灯头内的电线断了换新线并接好3、灯头、开关等处的接线松动，接触不良检查加固A. 短路B. 通路C. 断路D. 支路3.青少年科技创新材料中有一种变光二极管，电流从其A端流入时发红光，从其B端流入时发绿光，奥秘在于其内部封装有一红一绿两个发光二极管，发光二极管具有单向导电性，其符号为，当电流从“+”极流入时二极管能通电且发光，当电流从“−”极流入时二极管不能发光，则该变光二极管的内部结构可能是下图中的()A. B.C. D.4.如图所示是便携式充电宝正在给手机电池充电，在此过程中，该充电宝相当于电路中的()A. 电源B. 开关C. 导线D. 用电器5.电路中要形成持续电流的条件是A. 电路中有电源B. 电路中有电源还要形成通路C. 导体中有自由电荷D. 有用电器和电源6.如图所示的电路中，若开关闭合后各灯完好无损，则()A. 只有灯L1能发光B. 只有灯L3能发光C. 灯L1、L3能发光D. 灯L1、L2、L3都能发光7.下列说法中正确的是()A. 用导线把开关、电灯等用电器连接起来就组成了一个完整的电路B. 电源是使电路中有持续电流的装置C. 干电池、蓄电池、发电机、电风扇都是电源D. 手电筒照明时，电流方向是由电池负极经过灯泡到电池正极8.下列有关电路的说法，错误的是()A. 电源是把电能转化为其他形式的能的装置B. 用电器是利用电能进行工作的装置C. 导线的作用是形成电流的路径D. 开关的作用是控制电路的通和断9.当开关S1和S2都闭合后，下面电路中两个灯泡都能发光的是()A. B.C. D.10.雷雨天，高大建筑物顶部的避雷针尖端能不断地向空中释放电子，从而避免建筑物遭受雷击．关于避雷针中电流的方向，下列说法正确的是()A. 从地面流向尖端B. 从尖端流向地面C. 由地面和空气带电的多少决定D. 没有电流二、填空题11.为避免点燃烟花造成人员伤害。
