电气绝缘电阻测试记录(摇测)

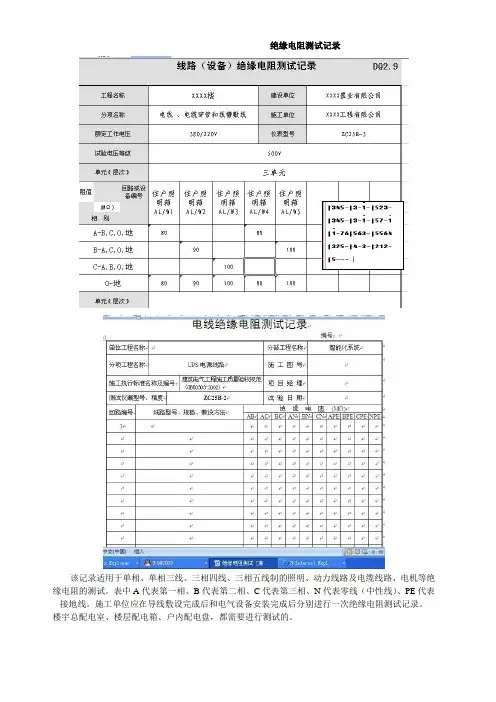

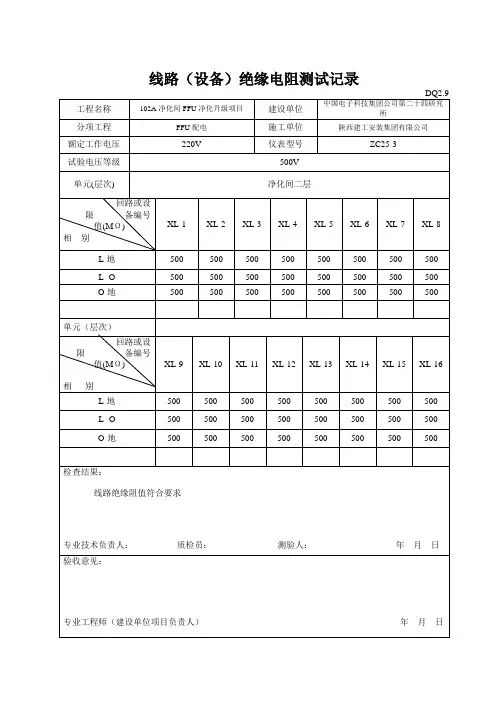

绝缘电阻测试记录填写该记录适用于单相、单相三线、三相四线、三相五线制的照明、动力线路及电缆线路、电机等绝缘电阻的测试。

表中 A 代表第一相、 B 代表第二相、 C 代表第三相、 N 代表零线(中性线、 PE 代表接地线。

施工单位应在导线敷设完成后和电气设备安装完成后分别进行一次绝缘电阻测试记录。

楼宇总配电室、楼层配电箱、户内配电盘,都需要进行测试的。

绝缘电阻测试1.要求:电气线路安装后,在送电前应对所有的电气线路(包括明敷和暗敷、电缆进行线路的绝缘电阻测试,达不到绝缘要求的严禁送电。

2.目的:通过绝缘电阻测试,检查和掌握线路敷设和电气安装的施工质量,避免发生漏电、短路等用电安全事故。

3.方法:(1电气线路敷设中的明配线,暗配线及低压电缆均应作绝缘测试。

(2用 500V 兆欧表(摇表进行测试,测试工具应有计量检测(型号、编号、有效期。

(348V以下线路及设备应与单相 220V 线路测试相同。

(4测试数量必须符合设计图的回路数,即对每一个用电回路均应测试。

(5线路测试时导线间,导线对地的绝缘电阻应大于0.5M Ω。

(6电动机绝缘测试值应≥ 1M Ω。

(7大型电气设备、开关、动力、照明配电箱等绝缘测试值应大于0.5M Ω。

(8认真填写绝缘电阻测试单,并请有关部门或业主验收签证。

回路编号:通过电缆、电线的系统图(注意要系统图,上有对应的回路编号,比如: +1AA1-1 线路型号、规格、敷设方法:规格型号系统图上也有比如:4*2.5mm2 敷设方法:直埋、桥架、穿管等。

绝缘电阻:A 、 B 、 C 表示三相电 A 相 B 相 C 相。

如果是单相的 A-C、 A-B 什么的就不用填, N 是零线、 PE 是接地保护线。

如果是三相五线电就得填满,不过阻值基本大同小异,复制 +改改就 OK 了电缆的绝缘电阻值与电缆的种类、电压等级、电缆绝缘的温度、空气湿度有关, 额定电压 6KV 及以上的应不小于100M Ω,额定电压 1~3KV 时应不小于 50M Ω。

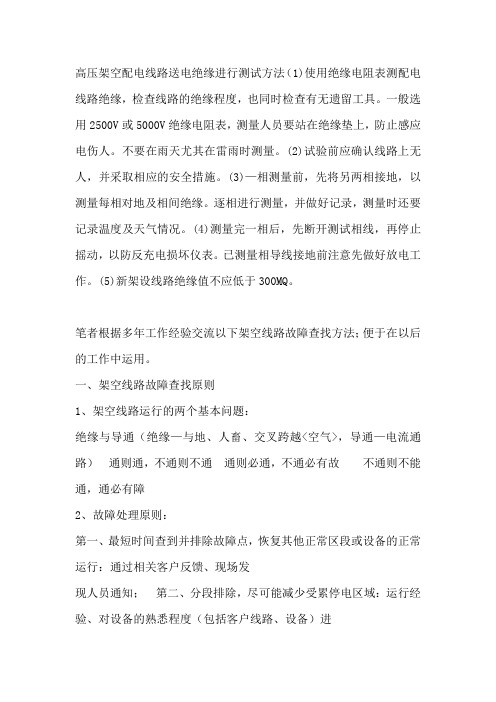

高压架空配电线路送电绝缘进行测试方法（1)使用绝缘电阻表测配电线路绝缘，检查线路的绝缘程度，也同时检查有无遗留工具。

一般选用2500V或5000V绝缘电阻表，测量人员要站在绝缘垫上，防止感应电伤人。

不要在雨天尤其在雷雨时测量。

(2)试验前应确认线路上无人，并采取相应的安全措施。

(3)—相测量前，先将另两相接地，以测量每相对地及相间绝缘。

逐相进行测量，并做好记录，测量时还要记录温度及天气情况。

(4)测量完一相后，先断开测试相线，再停止摇动，以防反充电损坏仪表。

已测量相导线接地前注意先做好放电工作。

(5)新架设线路绝缘值不应低于300MQ。

笔者根据多年工作经验交流以下架空线路故障查找方法；便于在以后的工作中运用。

一、架空线路故障查找原则1、架空线路运行的两个基本问题：绝缘与导通（绝缘—与地、人畜、交叉跨越<空气>，导通—电流通路）通则通，不通则不通通则必通，不通必有故不通则不能通，通必有障2、故障处理原则：第一、最短时间查到并排除故障点，恢复其他正常区段或设备的正常运行：通过相关客户反馈、现场发现人员通知；第二、分段排除，尽可能减少受累停电区域：运行经验、对设备的熟悉程度（包括客户线路、设备）进行初步判断，对比排除（与之前数据、相邻区段数据对比）二、架空线路常见故障及防范措施1、接地故障下安全事项：如果发生A相完全接地，则故障相的电压降到零，非故障相的电压升高到线电压。

寻找和处理单相接地故障时，应作好安全措施，保证人身安全。

当设备发生接地时，室内人体不得接近距故障点4m以内，室外不得接近距故障点8m以内，进入上述范围的工作人员必须穿绝缘靴，戴绝缘手套，使用专用工具。

2、绝缘线路易受雷击原因：随着电网架空绝缘线的增多，雷击事故越来越多，由于城区配电线路周围多为高楼大厦，而高层建筑上大多装有避雷设施，所以城区配电线路基本不受雷击的影响。

但是农网线路遍布田间、丘陵、山坡，成为了整个周围的最高点，一旦发生雷击，就成为了雷击电流的通道。

绝缘电阻测试记录该记录适用于单相、单相三线、三相四线、三相五线制的照明、动力线路及电缆线路、电机等绝缘电阻的测试。

表中A代表第一相、B代表第二相、C代表第三相、N代表零线（中性线）、PE代表接地线。

施工单位应在导线敷设完成后和电气设备安装完成后分别进行一次绝缘电阻测试记录。

楼宇总配电室、楼层配电箱、户内配电盘，都需要进行测试的。

绝缘电阻测试1．要求：电气线路安装后，在送电前应对所有的电气线路（包括明敷和暗敷、电缆）进行线路的绝缘电阻测试，达不到绝缘要求的严禁送电。

2．目的：通过绝缘电阻测试，检查和掌握线路敷设和电气安装的施工质量，避免发生漏电、短路等用电安全事故。

3．方法：(1)电气线路敷设中的明配线，暗配线及低压电缆均应作绝缘测试。

(2)用500V兆欧表（摇表）进行测试，测试工具应有计量检测（型号、编号、有效期）。

(3)48V以下线路及设备应与单相220V线路测试相同。

(4)测试数量必须符合设计图的回路数，即对每一个用电回路均应测试。

(5)线路测试时导线间，导线对地的绝缘电阻应大于0.5MΩ。

(6)电动机绝缘测试值应≥1MΩ。

(7)大型电气设备、开关、动力、照明配电箱等绝缘测试值应大于0.5MΩ。

(8)认真填写绝缘电阻测试单，并请有关部门或业主验收签证。

回路编号：通过电缆、电线的系统图（注意要系统图，上有对应的回路编号，比如：+1AA1-1）线路型号、规格、敷设方法：规格型号系统图上也有比如：4*2.5mm2 敷设方法：直埋、桥架、穿管等。

绝缘电阻：A、B、C表示三相电A相B相C相。

如果是单相的A-C、A-B什么的就不用填，N是零线、PE是接地保护线。

如果是三相五线电就得填满，不过阻值基本大同小异，复制+改改就OK了电缆的绝缘电阻值与电缆的种类、电压等级、电缆绝缘的温度、空气湿度有关，额定电压6KV及以上的应不小于100MΩ，额定电压1～3KV时应不小于50MΩ。

1KV一下三四十兆欧就满足要求了。

绝缘电阻测试记录填写该记录适用于单相、单相三线、三相四线、三相五线制的照明、动力线路及电缆线路、电机等绝缘电阻的测试。

表中A代表第一相、B代表第二相、C代表第三相、N代表零线（中性线）、PE代表接地线。

施工单位应在导线敷设完成后和电气设备安装完成后分别进行一次绝缘电阻测试记录。

楼宇总配电室、楼层配电箱、户内配电盘，都需要进行测试的。

绝缘电阻测试1．要求：电气线路安装后，在送电前应对所有的电气线路（包括明敷和暗敷、电缆）进行线路的绝缘电阻测试，达不到绝缘要求的严禁送电。

2．目的：通过绝缘电阻测试，检查和掌握线路敷设和电气安装的施工质量，避免发生漏电、短路等用电安全事故。

3．方法：(1)电气线路敷设中的明配线，暗配线及低压电缆均应作绝缘测试。

(2)用500V兆欧表（摇表）进行测试，测试工具应有计量检测（型号、编号、有效期）。

(3)48V以下线路及设备应与单相220V线路测试相同。

(4)测试数量必须符合设计图的回路数，即对每一个用电回路均应测试。

(5)线路测试时导线间，导线对地的绝缘电阻应大于0.5MΩ。

(6)电动机绝缘测试值应≥1MΩ。

(7)大型电气设备、开关、动力、照明配电箱等绝缘测试值应大于0.5MΩ。

(8)认真填写绝缘电阻测试单，并请有关部门或业主验收签证。

回路编号：通过电缆、电线的系统图（注意要系统图，上有对应的回路编号，比如：+1AA1-1）线路型号、规格、敷设方法：规格型号系统图上也有比如：4*2.5mm2 敷设方法：直埋、桥架、穿管等。

绝缘电阻：A、B、C表示三相电A相B相C相。

如果是单相的 A-C、A-B什么的就不用填，N是零线、PE是接地保护线。

如果是三相五线电就得填满，不过阻值基本大同小异，复制+改改就OK了电缆的绝缘电阻值与电缆的种类、电压等级、电缆绝缘的温度、空气湿度有关，额定电压6KV及以上的应不小于100MΩ，额定电压1～3KV时应不小于50MΩ。

1KV一下三四十兆欧就满足要求了。

摇表测量绝缘公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]摇表测变压器、母线、开关、电缆绝缘电阻?用摇表测变压器、母线、开关、电缆绝缘电阻步骤1、由两人进行操作，戴绝缘手套2、选择适当量程（对于５００V及以下的线路或电气设备，应使用５００V或１０００V的摇表。

对于５００V以上的线路或电气设备，应使用１０００V或２５００V的摇表）3、接线：G屏蔽线，L被测相，E接地4、校表：摇动摇表开路为∞，短接为零5、断开所接电源，验电（在什么地方验电就在什么地方测绝缘）6、测量时摇动摇表手柄的速度均匀１２０r／min；保持稳定转速１min后读数（以便躲开吸收电流的影响）测量A、B、C三相相间绝缘电阻，A、B、C相对地绝缘电阻变压器相间绝缘电阻均为零，对地6kv不小于100兆欧不小于300兆欧母线相间及对地绝缘电阻6kv不小于6兆欧，不小于兆欧电缆相间及对地绝缘电阻6kv不小于400兆欧，不小于200兆欧测绝缘后下柜内、前柜门内进行 ( 一般各厂都规定在后下柜门测绝缘，断开控制电源开关）7、测试完先拆线，后停止摇动摇表。

（以防止容性电气设备向摇表反充电导致摇表损坏）8、放电。

将测量时使用的地线从摇表上取下来与被测设备短接一下特别注意事项一.不能带电使用，测量前要验电，在什么地方验电就在什么地方测绝缘二.测量结束，对于大电容设备要放电??三.不是所有设备断电设备都能测，如变频器四.摇表线不能绞在一起，要分开五.摇测过程中，被测设备上不能有人工作六.禁止在雷电时或高压设备附近测绝缘电阻，只能在设备不带电，也没有感应电的情况下测量七.摇表未停止转动之前或被测设备未放电之前，严禁用手触及。

拆线时，也不要触及引线的金属部分摇表又称兆欧表，其用途是测试线路或电气设备的绝缘状况。

使用方法及注意事项如下：（１）首先选用与被测元件电压等级相适应的摇表，对于５００V及以下的线路或电气设备，应使用５００V或１０００V的摇表。

电气线路绝缘电阻测试记录一、测试目的电气线路的绝缘电阻测试是为了验证电气线路的绝缘状况是否满足要求，以保证其正常运行和安全使用。

二、测试仪器与设备1. 绝缘电阻测试仪：型号xxx2. 电压表：型号xxx3. 温湿度计：型号xxx三、测试步骤1.准备工作：a.确保测试仪器与设备处于正常工作状态，进行必要的校准。

b.清理测试样品表面，确保无尘和污渍。

c.确保测试现场通风良好，防止测试过程中的温度和湿度变化对测试结果的影响。

2.示范测试：a.将测试仪器与设备接地，并使用电压表测量接地电阻，确保接地良好。

b. 打开绝缘电阻测试仪，设置测试电压为xxxV，并接通电源。

c.将测试仪器的测试引线分别连接到待测试的两个端点，确保测试引线与测试样品接触良好。

d.启动测试仪器，记录测试开始时间，并等待一段时间（通常为1分钟）以稳定测试结果。

e.读取测试仪器上的绝缘电阻数值，并记录。

f.关闭测试仪器，断开测试引线，记录测试结束时间。

3.重复测试：a.对于同一个样品，重复测试3次，取平均值作为绝缘电阻的测试结果。

b.对于多个样品，按照相同的测试步骤进行测试，并依次记录测试结果。

四、测试记录测试日期：xxxx年xx月xx日样品编号：xxxxxx测试环境：温度：xx℃湿度：xx%测试结果：样品1：测试时间：xx:xx~xx:xx测试电压：xxxV第一次测试结果：xxx MΩ第二次测试结果：xxx MΩ第三次测试结果：xxx MΩ平均结果：xxx MΩ样品2：测试时间：xx:xx~xx:xx测试电压：xxxV第一次测试结果：xxx MΩ第二次测试结果：xxx MΩ第三次测试结果：xxx MΩ平均结果：xxx MΩ...五、测试结论与建议根据以上测试结果，所有样品的绝缘电阻均符合要求，表明电气线路的绝缘状况良好，可以正常使用。

建议定期进行绝缘电阻测试并记录结果，以确保电气线路的安全运行。

六、测试人员测试人员：xxxx测试日期：xxxx年xx月xx日以上为电气线路绝缘电阻测试记录。
