如何利用示波器测试低占空比脉冲信号

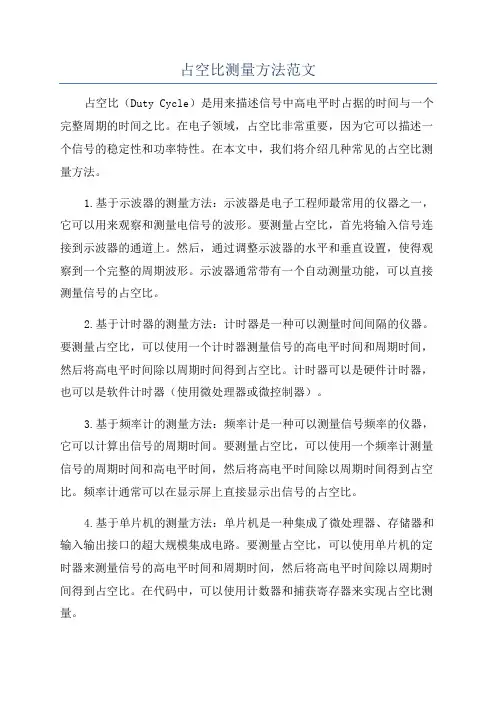

占空比测量方法范文占空比（Duty Cycle）是用来描述信号中高电平时占据的时间与一个完整周期的时间之比。

在电子领域，占空比非常重要，因为它可以描述一个信号的稳定性和功率特性。

在本文中，我们将介绍几种常见的占空比测量方法。

1.基于示波器的测量方法：示波器是电子工程师最常用的仪器之一，它可以用来观察和测量电信号的波形。

要测量占空比，首先将输入信号连接到示波器的通道上。

然后，通过调整示波器的水平和垂直设置，使得观察到一个完整的周期波形。

示波器通常带有一个自动测量功能，可以直接测量信号的占空比。

2.基于计时器的测量方法：计时器是一种可以测量时间间隔的仪器。

要测量占空比，可以使用一个计时器测量信号的高电平时间和周期时间，然后将高电平时间除以周期时间得到占空比。

计时器可以是硬件计时器，也可以是软件计时器（使用微处理器或微控制器）。

3.基于频率计的测量方法：频率计是一种可以测量信号频率的仪器，它可以计算出信号的周期时间。

要测量占空比，可以使用一个频率计测量信号的周期时间和高电平时间，然后将高电平时间除以周期时间得到占空比。

频率计通常可以在显示屏上直接显示出信号的占空比。

4.基于单片机的测量方法：单片机是一种集成了微处理器、存储器和输入输出接口的超大规模集成电路。

要测量占空比，可以使用单片机的定时器来测量信号的高电平时间和周期时间，然后将高电平时间除以周期时间得到占空比。

在代码中，可以使用计数器和捕获寄存器来实现占空比测量。

5.基于逻辑分析仪的测量方法：逻辑分析仪是一种可以观察和分析数字信号的仪器。

它可以实时显示信号的波形，并可以测量信号的占空比。

要测量占空比，将输入信号连接到逻辑分析仪的通道上，然后设置触发条件和采样速率，触发信号的上升沿或下降沿，并观察信号波形的高电平时间和周期时间。

总结起来，占空比测量可以通过示波器、计时器、频率计、单片机或逻辑分析仪等多种方法来实现。

选择合适的测量方法取决于具体的应用场景和仪器的可用性。

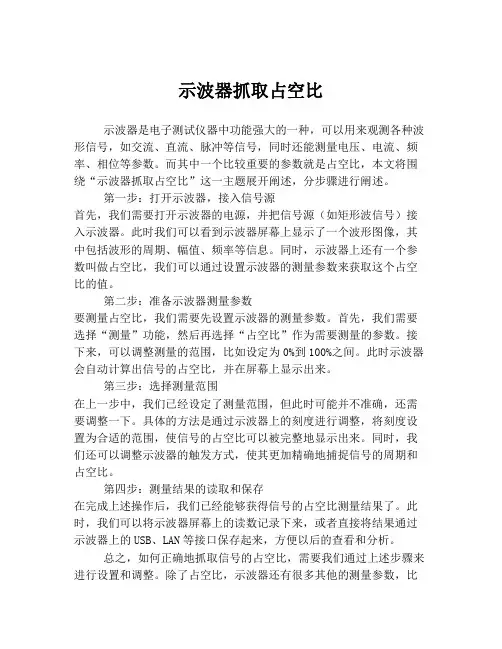

示波器抓取占空比示波器是电子测试仪器中功能强大的一种，可以用来观测各种波形信号，如交流、直流、脉冲等信号，同时还能测量电压、电流、频率、相位等参数。

而其中一个比较重要的参数就是占空比，本文将围绕“示波器抓取占空比”这一主题展开阐述，分步骤进行阐述。

第一步：打开示波器，接入信号源首先，我们需要打开示波器的电源，并把信号源（如矩形波信号）接入示波器。

此时我们可以看到示波器屏幕上显示了一个波形图像，其中包括波形的周期、幅值、频率等信息。

同时，示波器上还有一个参数叫做占空比，我们可以通过设置示波器的测量参数来获取这个占空比的值。

第二步：准备示波器测量参数要测量占空比，我们需要先设置示波器的测量参数。

首先，我们需要选择“测量”功能，然后再选择“占空比”作为需要测量的参数。

接下来，可以调整测量的范围，比如设定为0%到100%之间。

此时示波器会自动计算出信号的占空比，并在屏幕上显示出来。

第三步：选择测量范围在上一步中，我们已经设定了测量范围，但此时可能并不准确，还需要调整一下。

具体的方法是通过示波器上的刻度进行调整，将刻度设置为合适的范围，使信号的占空比可以被完整地显示出来。

同时，我们还可以调整示波器的触发方式，使其更加精确地捕捉信号的周期和占空比。

第四步：测量结果的读取和保存在完成上述操作后，我们已经能够获得信号的占空比测量结果了。

此时，我们可以将示波器屏幕上的读数记录下来，或者直接将结果通过示波器上的USB、LAN等接口保存起来，方便以后的查看和分析。

总之，如何正确地抓取信号的占空比，需要我们通过上述步骤来进行设置和调整。

除了占空比，示波器还有很多其他的测量参数，比如电压、电流、相位等等，这些测量参数可以根据具体的需求进行设置和调整。

对于电子工程师和电子爱好者来说，熟悉示波器的使用方法是必须的，能够帮助他们更好地进行电路设计和测试。

示波器的自动测量功能及设置示波器是电子工程师日常工作中使用频率较高的一种仪器。

除了基本的波形显示功能外，示波器还具备许多实用的自动测量功能，能够方便、快捷地获取信号的各种参数信息。

本文将介绍示波器的常见自动测量功能及设置方法，并对其应用场景进行分析。

1. 峰-峰值测量峰-峰值是指信号波形中正半周最大值与负半周最小值之间的差值。

示波器能够自动测量出信号的峰-峰值，并将结果显示出来。

在示波器上进行峰-峰值测量的方法为：打开示波器，将测量控制模式调整到"Vpp"或"Pk-Pk"，示波器即可自动计算出峰-峰值。

通过峰-峰值的测量，可以了解到信号的极值情况，进而进行后续的电路分析与设计。

2. 平均值测量平均值测量是指对信号的多个采样值进行求平均得到的结果。

示波器可以自动进行平均值的测量并将结果显示出来。

在示波器上进行平均值测量的方法为：打开示波器，将测量控制模式调整到"Avg"，示波器会自动对信号进行采样并计算平均值。

平均值测量对于信号的稳定性和周期性分析非常有帮助。

3. 频率测量频率是指信号波形的周期性重复次数，可以表示为每秒钟的周期个数。

示波器能够自动测量出信号的频率，并将结果显示出来。

在示波器上进行频率测量的方法为：打开示波器，将测量控制模式调整到"Freq"，示波器会自动对信号进行周期性分析并计算频率值。

频率测量对于信号的周期性分析、信号源的稳定性评估非常重要。

4. 占空比测量占空比是指周期性信号中高电平时间占整个周期时间的比例。

示波器可以自动测量出信号的占空比，并将结果显示出来。

在示波器上进行占空比测量的方法为：打开示波器，将测量控制模式调整到"Duty"，示波器会自动对信号进行占空比分析并计算占空比值。

占空比测量对于脉冲信号的分析、开关电源控制等方面具有重要意义。

5. 上升时间和下降时间测量上升时间和下降时间是指信号波形从低电平到高电平和从高电平到低电平的时间间隔。

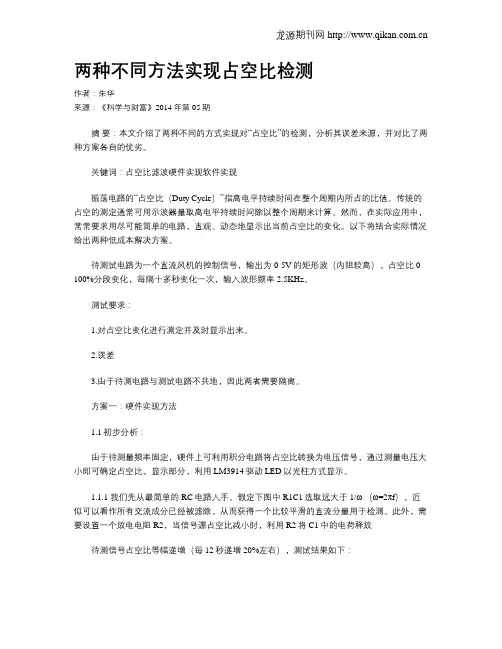

两种不同方法实现占空比检测作者：朱华来源：《科学与财富》2014年第05期摘要：本文介绍了两种不同的方式实现对“占空比”的检测，分析其误差来源，并对比了两种方案各自的优劣。

关键词：占空比滤波硬件实现软件实现振荡电路的“占空比（Duty Cycle）”指高电平持续时间在整个周期内所占的比值。

传统的占空的测定通常可用示波器量取高电平持续时间除以整个周期来计算。

然而，在实际应用中，常常要求用尽可能简单的电路，直观、动态地显示出当前占空比的变化。

以下将结合实际情况给出两种低成本解决方案。

待测试电路为一个直流风机的控制信号，输出为0-5V的矩形波（内阻较高），占空比0-100%分段变化，每隔十多秒变化一次，输入波形频率2.5KHz。

测试要求：1.对占空比变化进行测定并及时显示出来。

2.误差3.由于待测电路与测试电路不共地，因此两者需要隔离。

方案一：硬件实现方法1.1初步分析：由于待测量频率固定，硬件上可利用积分电路将占空比转换为电压信号，通过测量电压大小即可确定占空比，显示部分，利用LM3914驱动LED以光柱方式显示。

1.1.1 我们先从最简单的RC电路入手。

假定下图中R1C1选取远大于1/ω（ω=2πf），近似可以看作所有交流成分已经被滤除，从而获得一个比较平滑的直流分量用于检测。

此外，需要设置一个放电电阻R2，当信号源占空比减小时，利用R2将C1中的电荷释放待测信号占空比等幅递增（每12秒递增20%左右），测试结果如下：该电路具有明显的“非线性”失真—电压和输入占空比并不成线性比例关系，且占空比越大，电压递增越小。

这是因为随着占空比增加，电容两端的累计电压持续升高，造成每个周期内高电平期间，对C的充电电流减小。

若把RC取的过大，线性度会有所改善，不过响应速度就会下降，通俗的讲就是Dutycycle变化后，检测电路需要很长时间才能做出反应。

1.1.2若将电路改为以下形式：这是一个的二阶有源滤波电路，又称*二阶巴特沃斯（Butterworth）型低通滤波器。

多种计算脉冲与占空比的方法计算脉冲与占空比是电子电路中常见的任务。

脉冲是一种短暂的电信号，通常被描述为一定时间段内的高电平或低电平信号。

占空比是指脉冲中高电平信号所占的时间比例。

在本文中，将介绍多种计算脉冲与占空比的方法。

1.计算脉冲宽度（脉冲持续时间）：最简单的方法是使用示波器测量脉冲的宽度。

将示波器探头连接到脉冲信号的输出端，观察示波器屏幕上的波形。

确定脉冲的起始点和终止点，然后测量它们之间的时间间隔。

这个时间间隔即为脉冲的宽度。

2.通过频率和周期计算脉冲宽度：如果已知脉冲信号的频率（脉冲个数）和周期（脉冲重复时间），则可以使用以下公式计算脉冲宽度：脉冲宽度=周期/脉冲个数。

3.使用计数器计算脉冲宽度：计数器是一种电路设备，用于计算信号的频率和周期。

将脉冲信号连接到计数器的输入端，启动计数器并记录计数值。

然后停止计数器，并使用以下公式计算脉冲宽度：脉冲宽度=计数值/计数器频率。

4.计算占空比：占空比是高电平信号在整个脉冲周期内所占的时间比例，可以通过以下公式计算：占空比=(高电平持续时间/脉冲周期)x100%。

高电平持续时间是指脉冲中高电平信号的持续时间，脉冲周期是指脉冲的重复时间。

5.使用示波器计算占空比：示波器是一种测量电信号波形的仪器。

将示波器探头连接到脉冲信号的输出端，观察示波器屏幕上的波形。

通过测量高电平信号的持续时间和脉冲的周期，可以直接计算出占空比。

6.使用频率计算占空比：如果已知脉冲信号的频率和高电平持续时间，可以使用以下公式计算占空比：占空比=(高电平持续时间/(1/频率))x100%。

这个方法适用于脉冲信号的频率较高的情况。

7.使用占空比计数器计算占空比：占空比计数器是一种专门用于计算占空比的电路。

将脉冲信号连接到占空比计数器的输入端，启动计数器并记录满计数时的计数值。

占空比计数器会自动计算高电平和低电平信号的持续时间，并通过以下公式计算占空比：占空比=(高电平持续时间/(高电平持续时间+低电平持续时间))x100%。

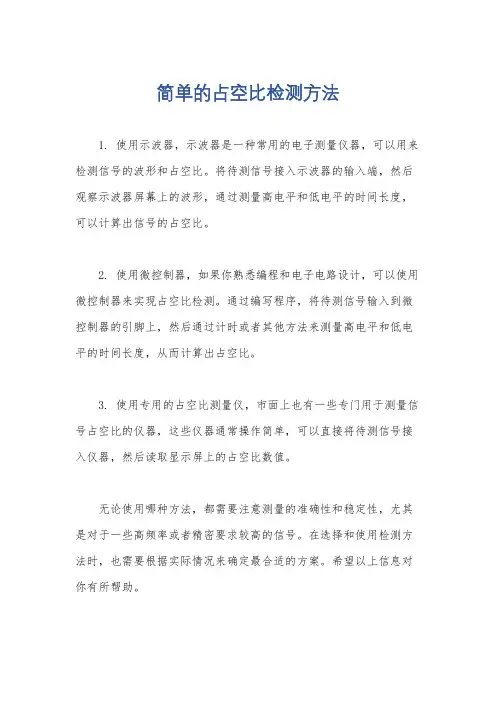

简单的占空比检测方法
1. 使用示波器，示波器是一种常用的电子测量仪器，可以用来检测信号的波形和占空比。

将待测信号接入示波器的输入端，然后观察示波器屏幕上的波形，通过测量高电平和低电平的时间长度，可以计算出信号的占空比。

2. 使用微控制器，如果你熟悉编程和电子电路设计，可以使用微控制器来实现占空比检测。

通过编写程序，将待测信号输入到微控制器的引脚上，然后通过计时或者其他方法来测量高电平和低电平的时间长度，从而计算出占空比。

3. 使用专用的占空比测量仪，市面上也有一些专门用于测量信号占空比的仪器，这些仪器通常操作简单，可以直接将待测信号接入仪器，然后读取显示屏上的占空比数值。

无论使用哪种方法，都需要注意测量的准确性和稳定性，尤其是对于一些高频率或者精密要求较高的信号。

在选择和使用检测方法时，也需要根据实际情况来确定最合适的方案。

希望以上信息对你有所帮助。

安泰信示波器占空比
安泰信示波器的占空比是指信号周期内处于高电平状态的时间占整个周期的比例，通常用来描述脉冲信号或周期性方波信号的高电平时间与周期的比值。

占空比的计算公式为：占空比=高电平时间/信号周期。

其值范围在0到1之间，也可以用百分比表示，范围从0%到100%。

占空比的大小对信号的性质和特性有重要影响，比如在数字电路中可以影响信号的稳定性和可靠性。

在电路设计和故障诊断中，占空比也是一个重要的参数。

示波器是一种用来显示电信号波形的仪器，占空比是示波器上一个重要的参数，它可以帮助我们了解信号的工作状态和特性。

占空比在电子工程中有着广泛的应用，例如在数字电路中，占空比可以用来描述时钟信号的工作时间和休息时间，从而控制电路的工作频率和稳定性；在脉宽调制（PWM）技术中，占空比可以用来控制电路的输出功率和亮度；在电机控制、无线通信等领域中，占空比也扮演着重要的角色。

通过观察和分析占空比，我们可以更好地理解和掌握信号的特性和工作状态，从而更好地进行电路设计和故障诊断。

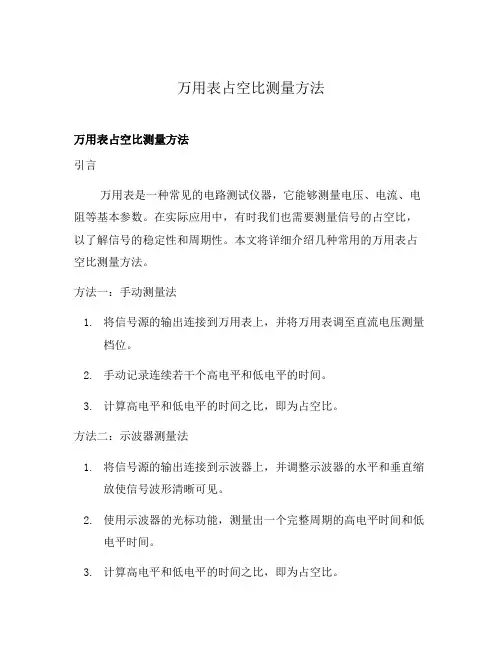

万用表占空比测量方法万用表占空比测量方法引言万用表是一种常见的电路测试仪器，它能够测量电压、电流、电阻等基本参数。

在实际应用中，有时我们也需要测量信号的占空比，以了解信号的稳定性和周期性。

本文将详细介绍几种常用的万用表占空比测量方法。

方法一：手动测量法1.将信号源的输出连接到万用表上，并将万用表调至直流电压测量档位。

2.手动记录连续若干个高电平和低电平的时间。

3.计算高电平和低电平的时间之比，即为占空比。

方法二：示波器测量法1.将信号源的输出连接到示波器上，并调整示波器的水平和垂直缩放使信号波形清晰可见。

2.使用示波器的光标功能，测量出一个完整周期的高电平时间和低电平时间。

3.计算高电平和低电平的时间之比，即为占空比。

1.将信号源的输出连接到频率计上。

2.将频率计调至占空比测量模式，并将信号源的频率设置为所需测量的信号频率。

3.读取频率计上显示的占空比数值。

方法四：微控制器测量法1.使用微控制器的IO口将信号源的输出连接到微控制器上。

2.在代码中编写测量占空比的程序。

3.通过编程获取信号的高电平和低电平的时间，并计算占空比。

方法五：专用测量仪器测量法1.使用专用的占空比测量仪器，将信号源的输出连接到仪器上。

2.仪器会自动显示信号的占空比。

结论以上是几种常用的万用表占空比测量方法。

根据实际情况选择合适的方法来进行测量，可以准确获取信号的占空比信息，以便对电路进行调试和优化。

希望本文能对读者理解和应用占空比测量方法有所帮助。

注：本文仅介绍理论和方法，实际操作时请注意安全，遵循相关的操作规范。

1.将信号源的输出连接到万用表上，并将万用表调至直流电压测量档位。

2.手动记录连续若干个高电平和低电平的时间。

–可以使用秒表或计时器来记录时间。

–高电平时间记作Th，低电平时间记作Tl。

3.计算高电平和低电平的时间之比，即为占空比。

–占空比 = (Th / (Th + Tl)) * 100%方法二：示波器测量法1.将信号源的输出连接到示波器上，并调整示波器的水平和垂直缩放使信号波形清晰可见。

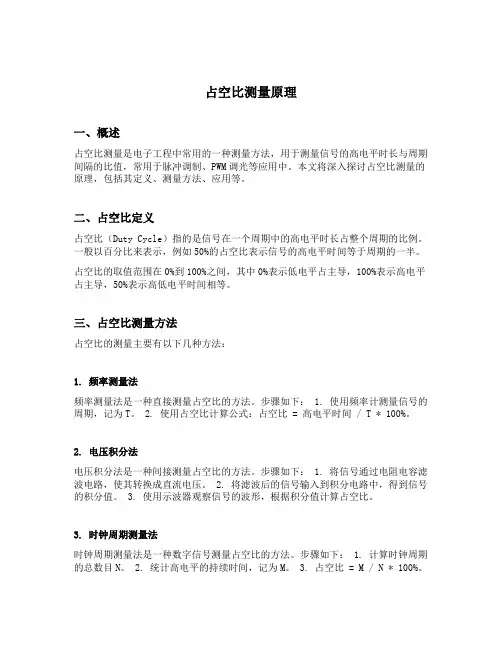

占空比测量原理一、概述占空比测量是电子工程中常用的一种测量方法，用于测量信号的高电平时长与周期间隔的比值，常用于脉冲调制、PWM调光等应用中。

本文将深入探讨占空比测量的原理，包括其定义、测量方法、应用等。

二、占空比定义占空比（Duty Cycle）指的是信号在一个周期中的高电平时长占整个周期的比例。

一般以百分比来表示，例如50%的占空比表示信号的高电平时间等于周期的一半。

占空比的取值范围在0%到100%之间，其中0%表示低电平占主导，100%表示高电平占主导，50%表示高低电平时间相等。

三、占空比测量方法占空比的测量主要有以下几种方法：1. 频率测量法频率测量法是一种直接测量占空比的方法。

步骤如下： 1. 使用频率计测量信号的周期，记为T。

2. 使用占空比计算公式：占空比 = 高电平时间 / T * 100%。

2. 电压积分法电压积分法是一种间接测量占空比的方法。

步骤如下： 1. 将信号通过电阻电容滤波电路，使其转换成直流电压。

2. 将滤波后的信号输入到积分电路中，得到信号的积分值。

3. 使用示波器观察信号的波形，根据积分值计算占空比。

3. 时钟周期测量法时钟周期测量法是一种数字信号测量占空比的方法。

步骤如下： 1. 计算时钟周期的总数目N。

2. 统计高电平的持续时间，记为M。

3. 占空比 = M / N * 100%。

四、占空比测量应用占空比测量在许多电子设备和系统中都有广泛的应用，下面列举了一些常见的应用场景：1. 脉冲调制在脉冲调制中，占空比用于控制脉冲的宽度，从而实现对信号的调制。

例如，在脉冲宽度调制（PWM）中，通过改变占空比来控制LED的亮度。

2. PWM调光占空比也广泛应用于PWM调光技术中。

通过改变占空比，可以控制LED灯的亮度，实现调光的功能。

3. 电机控制在电机控制中，占空比可以用来控制电机的转速。

通过改变占空比，可以调整电机的驱动电压和电流，从而控制转速和力矩。

五、结论占空比测量是电子工程中常用的一种测量方法，用于测量信号的高电平时长与周期间隔的比值。

利用示波器观察频闪信号的技巧与操作要点示波器是一种广泛应用于电子工程领域的仪器，它可以通过观察电信号的波形来帮助工程师解决问题。

而频闪信号是一种特殊的电信号类型，其波形在时间轴上具有明显的高频闪动。

在进行频闪信号观察时，我们需要注意以下几个技巧与操作要点。

1. 设置示波器的时间和垂直尺度示波器上的时间和垂直尺度设置对于观察频闪信号非常重要。

首先，我们需要将时间尺度调整到合适的范围，以便能够清晰地观察到频闪信号的周期性变化。

如果时间尺度过大，波形可能会被拉长；如果时间尺度过小，波形可能会被压扁。

其次，垂直尺度的设置也需要注意。

根据频闪信号的幅度大小，我们需要将垂直尺度调整到适当的范围，以保证波形能够完整地显示在示波器屏幕上。

2. 观察频闪信号的频率频闪信号的频率是指波形在单位时间内重复出现的次数。

在观察频闪信号时，我们可以通过示波器上的水平基准线来判断其频率。

当频率较高时，波形在示波器屏幕上的闪动速度也会加快。

如果频闪信号的频率较低，我们可以通过适当缩小时间尺度来观察到更加清晰的波形。

3. 识别频闪信号的占空比频闪信号的占空比表示一个完整周期中高电平信号所占的时间比例。

占空比可以通过示波器上两个相邻触发点之间的时间差来进行测量。

在观察频闪信号时，我们需要将示波器的触发模式设置为"边沿触发"，并且选择合适的触发边沿来捕获波形。

通过观察波形的高电平和低电平持续时间，我们可以计算得到频闪信号的占空比。

4. 检测频闪信号的峰值电压频闪信号的峰值电压表示信号幅度的最大值。

在示波器上，我们可以使用垂直刻度尺来测量波形的幅度大小。

通过调整垂直刻度尺的放大倍数，我们可以将波形的峰值电压放大到适当的尺度，以便获得更准确的测量结果。

同时，示波器上也常常提供了峰值电压自动测量功能，可以帮助我们快速获取频闪信号的峰值电压。

5. 注意示波器的带宽限制示波器的带宽限制是指在一定频率范围内，示波器能够准确显示信号的能力。

如何使用示波器测量电路中的信号示波器是一种广泛应用于电子实验室和工程现场的仪器，用于测量和分析电路中的信号波形。

本文将介绍如何正确使用示波器进行测量以及信号分析的基本方法和技巧。

一、示波器的基本原理示波器的基本原理是基于荧光显示管的工作原理，通过控制电子束在荧光屏上扫描并绘制出与输入信号相对应的波形图。

示波器可以显示电压随时间的变化，从而帮助我们分析电路中的信号特性。

二、示波器的测量参数在使用示波器进行测量之前，我们首先需要了解一些基本的测量参数。

1. 示波器的带宽（Bandwidth）示波器的带宽是指示波器能够准确测量信号频率的能力。

示波器的带宽通常在其型号规格中注明，表示为一个数字加上单位Hz。

在进行信号测量时，应根据待测信号的频率选择合适的示波器。

2. 示波器的采样率（Sample Rate）示波器的采样率是指示波器单位时间内对信号进行采样的次数。

采样率越高，示波器对信号的还原能力越好。

在选择示波器时，我们应根据待测信号的频率来确定所需的采样率。

3. 示波器的垂直灵敏度（Vertical Sensitivity）示波器的垂直灵敏度是指示波器能够测量的最小输入信号的幅值范围。

常见的垂直灵敏度单位有V/div和mV/div。

在选择示波器的垂直灵敏度时，应根据待测信号的幅值来确定合适的设置。

4. 示波器的水平基准（Time Base）示波器的水平基准是指示波器在单位时间内扫描的水平距离，通常用时间单位表示，如s/div、ms/div等。

在使用示波器时，我们可以根据信号的时间周期来设置适当的水平基准。

三、示波器的使用步骤下面将介绍使用示波器进行信号测量的基本步骤：1. 连接示波器首先，将待测信号与示波器进行正确连接。

一般情况下，待测信号的输出应通过同轴电缆或BNC线连接到示波器的输入端口。

2. 设置垂直灵敏度根据待测信号的幅值范围，设置示波器的垂直灵敏度。

通常情况下，我们可以首先选择一个较大的垂直灵敏度，然后在测量过程中再逐渐调整以获得较好的波形显示效果。

示波器的使用与检测技巧(关于示波器的使用与检测技巧的简介)示波器是电子工程师在电路测试和故障排查中经常使用的工具。

它可以将电信号转换为波形图，用于观察信号的幅度、频率、相位和时间等特性。

以下是关于示波器的使用和检测技巧的简介：1.选择合适的示波器：根据需要测量的信号类型和频率范围选择示波器。

有数字示波器（DSO）和模拟示波器（AO）两种类型，DSO适用于大多数应用，而AO适用于高频和高速采样的应用。

2.连接正确的探头：示波器的探头用于连接测试电路和示波器输入端。

确保选择适当的探头，正确连接并校准以获得准确的测量结果。

3.设置适当的时间和电压基准：根据待测信号的特性设置示波器的时间和电压基准。

时间基准决定波形图的横向时间刻度，而电压基准决定波形图的纵向电压刻度。

4.调整触发器：触发器用于确定示波器何时开始记录波形图。

调整触发器模式和触发电平以捕获所需的波形。

5.使用自动测量功能：大多数示波器配备了自动测量功能，可以自动测量波形图的特性，如频率、周期、峰值、峰峰值等。

利用这些功能可以快速获取所需的测量结果。

6.分析波形：仔细观察和分析波形图，以了解信号的特性。

可以测量波形的上升时间、下降时间、占空比等参数，进一步了解信号的质量和稳定性。

7.使用存储和触发功能：如果需要分析长时间的波形变化或者捕获特定的信号事件，可以使用示波器的存储和触发功能。

这些功能允许用户选择存储的波形数量和触发条件，以便更好地分析信号。

8.正确地地接地：良好的接地是准确测量信号的关键。

在接地时，确保信号源与示波器地线之间没有过长的导线，以防止信号损耗和噪声干扰。

总结起来，使用示波器需要正确选择设备、合适连接探头、调整基准、使用自动测量、正确分析波形和触发事件，并注意良好的接地，以获得准确的结果。

示波器实验报告数据实验背景：示波器作为一种测量和分析电信号的重要仪器，被广泛应用于电子、电信等领域。

本次实验旨在研究示波器的使用原理，并利用示波器对特定电路下的信号进行观测和分析。

实验设备和步骤：实验中使用的示波器为型号为XYZ的数字存储示波器，其频率响应范围为0-100MHz，具备高精度采样和波形存储功能。

具体步骤如下：1. 连接电路：根据实验要求，将待测电路与示波器适当连接，确保电路正常工作和示波器能够准确测量信号。

2. 设置示波器参数：调节示波器的时基、触发、增益等参数，以适应测量需求。

根据测试信号的特点，选择合适的时间和电压尺度，确保波形能够完整地显示在示波器屏幕上。

3. 进行观测测量：根据实验设计，通过示波器观测和测量电路中的信号。

可以对信号的幅值、频率、时序等进行详细的分析，获得所需的数据。

示波器实验数据分析：在实验过程中，我们通过示波器观测了几种不同的信号，并进行了相关的数据分析。

1. 正弦波信号：我们首先使用示波器观测了一个频率为1kHz的正弦波信号。

通过改变示波器的增益和时间尺度，我们可以清晰地看到正弦波在屏幕上展示出来的波形和幅值。

我们还可以通过示波器的测量功能得到该信号的频率、最大值、最小值和峰-峰值等数据。

2. 脉冲波信号：我们接着观测了一个频率为100kHz的脉冲波信号。

通过调节示波器的触发设置，我们可以控制脉冲波在屏幕上的显示位置，确保波形的稳定和可观测性。

利用示波器的分析工具，我们还可以得到脉冲波的上升时间、下降时间和占空比等参数。

3. 方波信号：除了正弦波和脉冲信号，我们还观测了一个频率为10kHz的方波信号。

方波信号具有明显的高低电平切换特性，在示波器的屏幕上呈现出尖锐的快速上升和下降边沿。

通过示波器的测量功能，我们可以得到方波信号的周期和占空比等数据，帮助我们了解信号在高低电平之间的切换速度和稳定性。

实验结果和结论：通过上述示波器实验观测和数据分析，我们得出了以下结论：1. 示波器可以准确地显示信号的波形、幅值和时序等参数，帮助我们理解和分析电路中的信号特性。

示波器基本使用方法
示波器是一种用于测试电信号的仪器，它可以显示出电信号的形状、振幅、频率等信息，具体使用方法如下：
1. 将示波器与被测试的电路连接。

要测试的电路应该是在电路板上或其他如PCB上的电路。

2. 调节示波器的设置。

调节示波器的时间基底，从而改变水平轴上的时间尺度。

然后，选择适当的垂直放大因子和信号耦合方式，以便读取准确的信号值。

3. 观察显示屏。

在示波器的显示屏上，可以观察到被测信号的波形形状、振幅等信号参数。

4. 调整参数。

根据需要，可以更改示波器的时间基准、垂直放大倍数，以便调整波形的显示。

5. 分析数据。

根据示波器的显示结果，可以分析出信号的特征，例如脉冲宽度、周期、占空比等。

注意事项：
1. 确保被测试电路的所有电源都关闭。

2. 电压范围和耦合方式应该基于测试信号的类型和振幅来选择。

3. 如果被测试的信号具有高频率，请选择适当的示波器和探头。

4. 一旦测试结果满意，应该关闭示波器和其他测试设备，并拆下连接线，以避免可能的损害。

高速信号在提升电子设备性能的的同时，也为检定和调试的设计工程师带来了很多问题。

在这些问题中，一类典型的例子是偶发性或间歇性的事件以及一些低占空比的信号，如激光脉冲或亚稳定性，低占空比雷达脉冲等等。

这些事件很难识别和检定，要求测试设备同时提供高采样率和超强的数据捕获能力。

这对示波器性能提出了极高的要求。

在过去，要对这些信号的测试不得不在分辨率和捕获长度之间进行取舍：所有示波器的存储长度都是有限的；在示波器中，采样率×采集时间＝采集内存，以使用示波器的所有采集内存为例，采样率越高，则数据采集的时间窗口越小；另一方面，若需要加长采集时间窗口，则需要以降低水平分辨率(降低采样率)为代价。

当前的高性能示波器提供了高采样率和高带宽，因此现在的关键问题是优化示波器捕获的信号质量，其中包括：怎样以足够高的水平分辨率捕获多个事件，以有效地进行分析；怎样只存储和显示必要的数据，优化存储器的使用。

对于这两个关键问题，泰克的高性能示波器采用FastFrame分段存储技术，改善了存储使用效率和数据采集质量，消除了采集时间窗口和水平分辨率不可兼得的矛盾。

本文将分别介绍传统方法和FastFrame分段存储技术测试偶发性或间歇性的事件以及一些低占空比的信号，从而分析FastFrame分段存储技术在实际测试带来好处。

1. 传统测试方法传统测试低占空比脉冲等间歇性的信号，通常利用数字示波器。

为了提高测试精度，通常使用示波器的最高采样率来采集波形数据。

通常在高采样率的支持下，可以看到大部分波形细节，见图1。

但是，如果想查看多个连续脉冲，那么必须提高采集的时间窗口。

要让多个脉冲落在示波器提供的有限存储器内，很多时候必须通过降低采样率来达到。

显而易见地，降低采样率本身会降低水平分辨率，使得时间测试精度大大下降。

当然，用户也可以扩展示波器的存储器的长度，在不降低采样率的情况下提高采集时间窗口。

但是，这种方法有其局限性。

尽管存储技术不断进步，高速采集存储器仍是一种昂贵的资源，而且很难判断多少存储容量才足够。

示波器测量学生信号源低频信号基本参数的主要步骤一、准备工作在使用示波器之前，我们需要做好一些准备工作。

首先，需要将示波器的探头连接到电路上。

其次，需要调整示波器的垂直和水平控制旋钮，以便能够清晰地观察到信号的变化情况。

此外，还需要设置示波器的触发模式和时间基准等参数。

二、选择合适的触发模式在进行低频信号测量时，我们需要选择合适的触发模式。

常见的触发模式有边沿触发、脉宽调制触发和视频触发等。

其中，边沿触发是最常用的一种方式，因为它可以确保在信号上升沿或下降沿时才进行采样，从而避免了由于噪声等原因导致的误差。

三、设置合适的时间基准在进行低频信号测量时，时间基准的选择也非常重要。

如果时间基准设置得不准确，就会导致测量结果出现误差。

因此，我们需要根据实际情况选择合适的时间基准，并进行相应的调整。

一般来说，我们可以使用自动时间基准功能来实现这一点。

四、调整垂直和水平控制旋钮在进行低频信号测量时，我们需要不断调整垂直和水平控制旋钮，以便能够清晰地观察到信号的变化情况。

具体来说，我们需要将垂直控制旋钮调整到合适的位置，使得信号的波形能够在屏幕上完整地显示出来；同时，还需要将水平控制旋钮调整到合适的位置，使得波形的幅度和宽度都能够得到充分的展示。

五、开始测量当以上准备工作都完成之后，我们就可以开始进行低频信号测量了。

在进行测量时，需要注意以下几点：首先，要保持探头与被测电路之间的良好接触；其次，要确保触发模式和时间基准的选择正确；最后，要不断观察示波器的屏幕，及时调整垂直和水平控制旋钮，以便能够得到准确的测量结果。

六、记录数据并分析结果在完成测量之后，我们需要将数据记录下来，并进行相应的分析。

具体来说，我们可以将测量结果绘制成曲线图的形式，以便更好地观察信号的变化情况；同时还可以对不同参数之间的相关性进行分析，以便更好地理解信号的本质特征。

示波器的使用方法步骤示波器是一种用来显示电信号波形的测试设备，广泛应用于电子、通信、媒体等领域。

它可以帮助我们分析电流和电压信号的特性，便于故障排查和性能评估。

下面我将逐步介绍示波器的使用方法。

步骤一：连接示波器首先，我们需要将示波器与被测设备进行连接。

通常，我们可以使用BNC连接器将示波器的输入端与被测设备的信号源进行连接。

确保连接稳固可靠，并且连接线杜绝干扰信号的干扰。

步骤二：调整示波器设置当连接好示波器后，我们需要调整示波器的设置，以确保能够正确、清晰地显示被测信号的波形。

1. 调整触发模式：触发模式用于控制示波器在何时开始显示波形。

常见的触发模式有自动触发和外部触发。

自动触发模式下，示波器会自动根据信号的变化开始显示波形；外部触发则需要外接一个触发信号，示波器根据该信号的触发来显示波形。

2. 调整时间基准：时间基准用于设置示波器的水平时间轴刻度。

通过调整时间基准，我们可以控制示波器在屏幕上显示的时间范围，从而更好地分析信号的周期和波形特征。

3. 调整垂直基准：垂直基准用于设置示波器的垂直电压刻度。

我们可以通过调整垂直基准来确保被测信号在示波器屏幕上的显示范围合适，并且能够清晰地显示波形细节。

步骤三：观察波形当示波器设置完成后，就可以开始观察被测信号的波形了。

示波器屏幕上会实时显示被测信号的波形，根据波形特征进行分析和判断。

1. 调整触发电平：如果信号波形没有显示出来或者显示不稳定，我们可以尝试调整触发电平。

触发电平是示波器用来确定何时开始显示波形的阈值。

通过调整触发电平，我们可以找到适合示波器显示波形的电平范围。

2. 放大波形：如果信号波形显示过小，我们可以通过调整示波器的垂直放大系数来放大波形。

示波器通常有多种放大倍数可供选择，可以根据需要调整放大倍数以获得更好的观察效果。

3. 移动波形位置：示波器屏幕通常只能显示有限的波形范围，如果波形超出屏幕范围，我们可以通过调整示波器的水平或垂直位移来移动波形的位置，确保被测信号的波形在屏幕上完整可见。

示波器的脉冲测量和占空比分析示波器是一种用于对电信号波形进行显示和分析的重要仪器。

它可以帮助我们观测信号的振幅、频率、相位等参数，而在实际应用中，脉冲测量和占空比分析是示波器常用的功能之一。

一、脉冲测量脉冲信号是一段宽度较窄、振幅较高的方波信号，在众多电子设备中广泛应用。

脉冲测量是指对脉冲信号的宽度、上升时间、下降时间等参数进行测量和分析。

示波器通过触发功能实现脉冲测量。

触发功能可以使示波器在特定条件下触发信号显示。

常见的信号触发方式有边沿触发、脉冲宽度触发、脉冲计数触发等。

边沿触发是最常见的触发方式。

用户可以选择边沿的类型（上升沿或下降沿），并设置特定的触发电平。

当输入信号满足用户设定的触发条件时，示波器会开始进行信号采集和显示。

在脉冲测量过程中，用户可以选择测量脉冲的宽度、上升时间或下降时间。

示波器会自动对信号进行测量，并在显示屏上给出测量结果。

此外，示波器还可以通过自动测量功能对多个脉冲进行连续测量，并计算平均值、最大值、最小值等参数。

二、占空比分析占空比是指周期性信号中高电平所占的时间比例，通常以百分比表示。

占空比分析是对周期性信号中高低电平时间比例进行测量和分析。

在占空比分析中，示波器首先需要通过触发功能找到一个周期性信号。

用户可以设置触发条件，使示波器能够捕捉到信号的一个完整周期。

然后，示波器通过对信号进行计数和测量，找到信号的高电平时间和周期的比例，即占空比。

通常情况下，示波器会将占空比结果以数字和波形图的形式呈现在显示屏上。

占空比分析在许多应用领域中起着重要作用。

例如，在电源设计中，占空比是评估开关电源输出质量的重要指标。

通过示波器对开关电源输出信号进行占空比分析，可以及时发现并解决信号变形、脉冲失真等问题。

三、结论示波器的脉冲测量和占空比分析功能对于电子工程师而言是非常重要的。

脉冲测量可以帮助工程师准确测量和分析脉冲信号的重要参数，为电子设备的调试和优化提供帮助。

占空比分析则可以帮助工程师评估周期性信号的稳定性和质量，有效解决信号失真等问题。

如何对低占空比脉冲信号进行测试和分析(上)
苏水金
【期刊名称】《国外电子测量技术》
【年(卷),期】2008(27)7
【摘要】随着对低占空比信号(如激光脉冲、雷达脉冲等),以及偶发性或间歇性信号的测试要求越来越高,示波器使用传统方法测试这类信号难以达到测试感兴趣信号的需求。

针对这类信号,本文回顾了实时示波器传统测试方法以及缺点,同时详细介绍了利用FastFrame分段存储技术的测试方法,并对这种测试方法的测试误差进行分析,最后是一些测试实例。

【总页数】3页(P71-73)
【关键词】示波器;脉冲;FastFrame分段存储;采样率;记录长度;增量时间精度【作者】苏水金
【作者单位】泰克科技(中国)有限公司
【正文语种】中文
【中图分类】TN911.7
【相关文献】
1.低场脉冲NMR横向弛豫信号的反演分析 [J], 王丽丽;张一鸣;陈继忠
2.宽带低功率线性调频脉冲信号功率测试方法 [J], 甘荣兵;张文;兰竹;常晋聃
3.如何对低占空比脉冲信号进行测试和分析(下) [J], 苏水金
4.高速信号测试常见问题分析(上)——一个25MHz时钟信号的单调性问题测试分
析 [J], 胡为东
5.在频域上对单脉冲雷达信号进行误差修正 [J], 邵智民
因版权原因，仅展示原文概要，查看原文内容请购买。

如何使用FastFrame技术进行低占空比脉冲测试
使用示波器进行占空比脉冲测试，对于很多电子工程师来说是再熟悉不过的日常工作。

那幺，使用FastFrame分段储存技术完成低占空比脉冲的测试，你尝试过吗？在今天的文章中，小编将会为大家总结使用FastFrame完成占空比脉冲波形测试的相关知识，一起看过来吧。

 使用FastFrame进行脉冲波形测试的好处在于，这种方法能够为工程师捕获足够数量的脉冲来完成分析，并且在存储器有限的情况下，也依然可以在高分辨率的要求下捕获每个脉冲。

这完全克服了传统示波器在进行占空比脉冲测试时存储空间占用大、捕获脉冲困难的缺陷。

接下来我们以低占空比脉冲的捕获和测试为例，做进一步的说明。

 在该案例中，这一输出脉冲的宽度为12ns，脉冲间隔为20.1ms，每个脉冲的幅度不一样，该脉冲见图1。

测试需求为捕获1000个该脉冲序列，然后观测该脉冲序列的幅度变化曲线，并获取脉冲序列的时间间隔以及每个脉冲的绝对时间。

 接下来我们分别使用传统的数字示波器和FastFrame分段存储技术捕获脉冲，并进行脉冲测试和分析。

下图图2是利用传统的方法捕获的波形，从图2中我们可以看出，捕获10个脉冲已经需要10M存储器，相应的如果捕获1000个脉冲那幺就需要1G的存储器，代价很高。

如果考虑到很多应用需要捕获更多的脉冲序列，则传统的方法难以满足这样时间窗口很长的脉冲波形的测试和分析。

另外，传统的方法无法精确得到脉冲的时间间隔以及每个脉冲到来的绝对时间。
