实验一：单相桥式全控整流电路的性能研究一、实验目的1.加深理解单相桥式全控整流电路的工作原理2.研究单相桥式变流电路整流的全过程3.掌握单相桥式全控整流电路MATLAB的仿真方法，会设置各模块的参数。

二、预习内容要点1. 单相桥式全控整流带电阻性负载的运行情况2. 单相桥式全控整流带阻感性负载的运行情况3. 单相桥式全控整流带具有反电动势负载的运行情况三、实验仿真模型1、电路结构单相桥式全控整流电路的电路用四个晶闸管，两只晶闸管接成共阴极，两只晶闸管接成共阳极，每一只晶闸管是一个桥臂。

2、建模在MATLAB新建一个Model，命名为dianlu1，同时模型建立如下图所示单相桥式阻感负载整流电路四、实验内容及步骤1.对单相桥式全控整流带电阻性负载的运行情况进行仿真并记录分析改变脉冲延迟角时的波形（至少3组）。

以延迟角30°为例（1）器件的查找以下器件均是在MATLAB R2014a环境下查找的，其他版本类似。

有些常用的器件比如示波器、脉冲信号等可以在库下的Sinks、Sources中查找；其他一些器件可以搜索查找（2）连接说明有时查找出来的器件属性并不是我们想要的例如：变压器可以双击变压器进入属性后，取消three windings transformer就是单相变压器。

（3）参数设置1.双击交流电源把电压设置为220V，频率为50Hz；2.双击脉冲把周期设为0.02s，占空比设为10％，延迟角设为30度，由于属性里的单位为秒，故把其转换为秒即，30×0.02/360；3.双击负载把电阻设为20Ω，电感设为0.1H；4.双击示波器把Number of axes设为5，同时把History选项卡下的Limit data points to last 前面的对勾去掉；5.晶闸管参数保持默认即可（4）仿真波形及分析1．当供电给纯电阻负载a.触发角α=0°c. α=90°从图中可以看出输出电压Ud的电压波形相对延迟角为30度时的波形向后推迟了，同理可以得出输出电压Ud的平均值变小了。

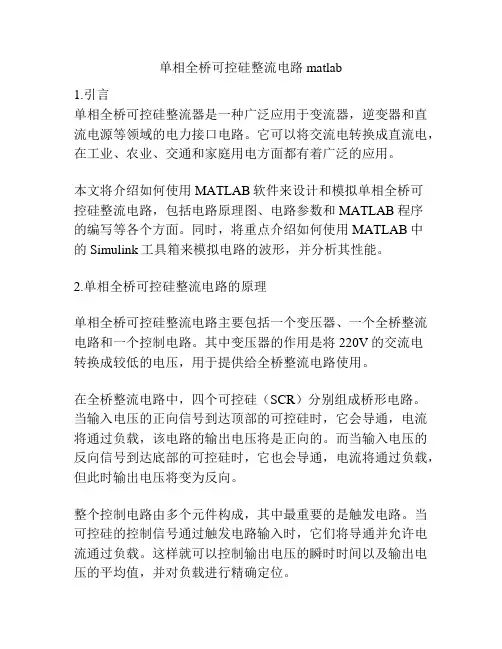

单相全桥可控硅整流电路matlab1.引言单相全桥可控硅整流器是一种广泛应用于变流器，逆变器和直流电源等领域的电力接口电路。

它可以将交流电转换成直流电，在工业、农业、交通和家庭用电方面都有着广泛的应用。

本文将介绍如何使用MATLAB软件来设计和模拟单相全桥可控硅整流电路，包括电路原理图、电路参数和MATLAB程序的编写等各个方面。

同时，将重点介绍如何使用MATLAB中的Simulink工具箱来模拟电路的波形，并分析其性能。

2.单相全桥可控硅整流电路的原理单相全桥可控硅整流电路主要包括一个变压器、一个全桥整流电路和一个控制电路。

其中变压器的作用是将220V的交流电转换成较低的电压，用于提供给全桥整流电路使用。

在全桥整流电路中，四个可控硅（SCR）分别组成桥形电路。

当输入电压的正向信号到达顶部的可控硅时，它会导通，电流将通过负载，该电路的输出电压将是正向的。

而当输入电压的反向信号到达底部的可控硅时，它也会导通，电流将通过负载，但此时输出电压将变为反向。

整个控制电路由多个元件构成，其中最重要的是触发电路。

当可控硅的控制信号通过触发电路输入时，它们将导通并允许电流通过负载。

这样就可以控制输出电压的瞬时时间以及输出电压的平均值，并对负载进行精确定位。

3.设计单相全桥可控硅整流电路的MATLAB仿真程序基于单相全桥整流电路的原理，我们可以开始设计和模拟电路的MATLAB仿真程序。

遵循以下步骤：1. 绘制电路图绘制单相全桥可控硅整流电路的原理图。

由于在MATLAB中无法直接绘制电路图，因此需要使用专业的电路仿真软件（如Proteus、Multisim等）绘制出电路并导出到MATLAB中进行仿真。

2.电路参数设置在MATLAB中，我们需要设置电路的一些参数，如变压器的变比，电容电压，电阻等。

这些参数直接关系到电路的性能，需要经过仔细的调整和模拟，以获得最佳效果。

3.编写MATLAB程序MATLAB语言中集成了一个强大的工具箱——Simulink，用于模拟和分析各种电子电路和控制系统。

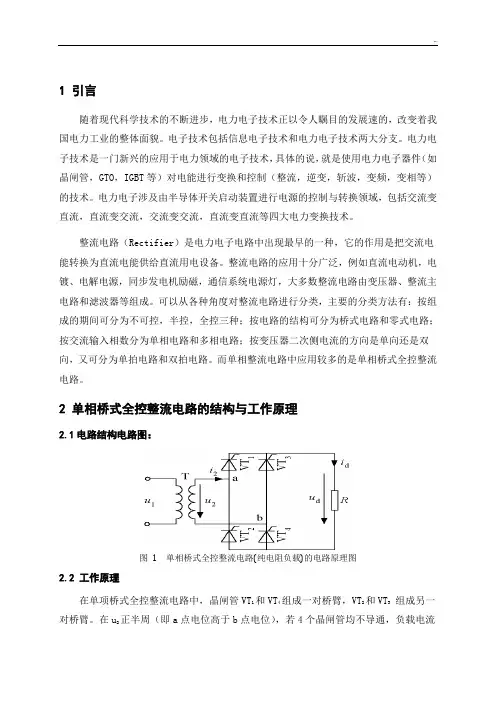

1 引言随着现代科学技术的不断进步，电力电子技术正以令人瞩目的发展速的，改变着我国电力工业的整体面貌。

电子技术包括信息电子技术和电力电子技术两大分支。

电力电子技术是一门新兴的应用于电力领域的电子技术，具体的说，就是使用电力电子器件（如晶闸管，GTO，IGBT等）对电能进行变换和控制（整流，逆变，斩波，变频，变相等）的技术。

电力电子涉及由半导体开关启动装置进行电源的控制与转换领域，包括交流变直流，直流变交流，交流变交流，直流变直流等四大电力变换技术。

整流电路（Rectifier）是电力电子电路中出现最早的一种，它的作用是把交流电能转换为直流电能供给直流用电设备。

整流电路的应用十分广泛，例如直流电动机，电镀、电解电源，同步发电机励磁，通信系统电源灯，大多数整流电路由变压器、整流主电路和滤波器等组成。

可以从各种角度对整流电路进行分类，主要的分类方法有：按组成的期间可分为不可控，半控，全控三种；按电路的结构可分为桥式电路和零式电路；按交流输入相数分为单相电路和多相电路；按变压器二次侧电流的方向是单向还是双向，又可分为单拍电路和双拍电路。

而单相整流电路中应用较多的是单相桥式全控整流电路。

2 单相桥式全控整流电路的结构与工作原理2.1电路结构电路图：图1 单相桥式全控整流电路(纯电阻负载)的电路原理图2.2 工作原理在单项桥式全控整流电路中，晶闸管VT1和VT4组成一对桥臂，VT2和VT3组成另一对桥臂。

在u2正半周（即a点电位高于b点电位），若4个晶闸管均不导通，负载电流i d 为零，u d 也为零，VT 1、VT 4串联承受电压u 2，设VT 1和VT 4的漏电阻相等，则各承受u2的一半。

若在触发角α处给VT1和VT 4加触发脉冲，VT 1、VT 4即导通，电流从a 端经VT 1、R 、VT 4流回电源b 端。

当u 2为零时，流经晶闸管的电流也降到零，VT 1和VT 4关断。

在u2负半周，仍在触发延迟角α处触发VT 2和VT 3（VT 2和VT 3的α=0处为ωt=π），VT 2和VT 3导通，电流从电源的b 端流出，经VT 3、R 、VT 2流回电源a 端。

MATLAB工程应用---单向桥式全控整流电路实验报告
课程名称：MATLAB工程应用实验类型：验证型
实验项目名称：单向桥式全控整流电路
一、实验目的和要求（必填）
二、实验内容和原理（必填）
三、操作方法与实验步骤
1.建立仿真电路图
2.仿真模型使用的参数模板设置
①交流电压源参数的设置如下图
②进闸管的参数的设置如下图
③Pulse Generator、Pulse Generator1的参数的设置分别如下图
④电阻负载时电阻的参数的设置和阻感负载时电阻和电感的参数设置分别如下图
⑤Mean Value的设置如下图
四、实验结果与分析（必填）
1、示波器的结果
电阻负载时的输出电压和输出电流：
阻感负载时的输出电压和输出电流：
2、plot画出输出电压和输出电流波形
电阻负载的输出电压：
电阻负载的输出电流：
阻感负载的输出电压：
阻感负载的输出电流：3、分析仿真结果。

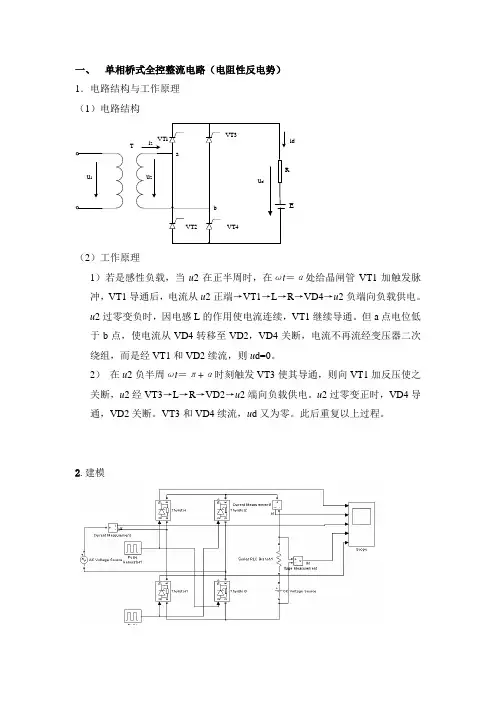

一、单相桥式全控整流电路（电阻性反电势）1．电路结构与工作原理（1）电路结构TidE（2）工作原理1）若是感性负载，当u2在正半周时，在ωt＝α处给晶闸管VT1加触发脉冲，VT1导通后，电流从u2正端→VT1→L→R→VD4→u2负端向负载供电。

u2过零变负时，因电感L的作用使电流连续，VT1继续导通。

但a点电位低于b点，使电流从VD4转移至VD2，VD4关断，电流不再流经变压器二次绕组，而是经VT1和VD2续流，则ud=0。

2）在u2负半周ωt＝π+α时刻触发VT3使其导通，则向VT1加反压使之关断，u2经VT3→L→R→VD2→u2端向负载供电。

u2过零变正时，VD4导通，VD2关断。

VT3和VD4续流，u d又为零。

此后重复以上过程。

2.建模3．仿真结果分析α=30°单相全控桥式反电势负载（电阻性）α=60°单相全控桥式反电势负载（电阻性）α=90°单相全控桥式反电势负载（电阻性）4．小结若α <δ时，触发脉冲到来时，晶闸管承受负电压，不可能导通。

为了使晶闸管可靠导通，要求触发脉冲有足够的宽度，保证当晶闸管开始承受正电压时，触发脉冲仍然存在。

这样，相当于触发角被推迟，即α=δ。

二、单相桥式全控整流电路（阻感性反电势）1.建模2.仿真结果分α=30°单相全控桥式反电势负载（阻感性）α=60°单相全控桥式反电势负载（阻感性）α=90°单相全控桥式反电势负载（阻感性）3．小结当电枢电感不足够大时，输出电流波形断续，为此通常在负载回路串接平波电抗器以减小电流脉动，延迟晶闸管导通时间；如果电流足够大，电流就连续。

目录完美篇单相桥式全控整流电路仿真建模分析 (1)（一）单相桥式全控整流电路(纯电阻负载) (2)1.电路的结构与工作原理 (2)2.建模 (3)3仿真结果与分析 (4)4小结 (6)（二）单相桥式全控整流电路(阻-感性负载) (7)1.电路的结构与工作原理 (7)2.建模 (8)3仿真结果与分析 (10)4.小结 (12)（三）单相桥式全控整流电路(反电动势负载) (13)1.电路的结构与工作原理 (13)2.建模 (14)3仿真结果与分析 (16)4小结 (18)单相桥式全控整流电路仿真建模分析一、实验目的1、不同负载时，单相全控桥整流电路的结构、工作原理、波形分析。

2、在仿真软件Matlab中进行单相可控整流电路的建模与仿真，并分析其波形。

二．实验内容（一）单相桥式全控整流电路(纯电阻负载)1.电路的结构与工作原理1.1电路结构R单相桥式全控整流电路（纯电阻负载）的电路原理图(截图)1.2工作原理用四个晶闸管，两只晶闸管接成共阴极，两只晶闸管接成共阳极，每一只晶闸管是一个桥臂。

（1）在u2正半波的（0~α）区间：晶闸管VT1、VT4承受正压，但无触发脉冲。

四个晶闸管都不通。

假设四个晶闸管的漏电阻相等，则u T1.4= u T2.3=1/2 u2。

（2）在u2正半波的ωt=α时刻：触发晶闸管VT1、VT4使其导通。

电流沿a→VT1→R→VT4→b→Tr的二次绕组→a流通，负载上有电压（u d=u2）和电流输出，两者波形相位相同且u T1.4=0。

此时电源电压反向施加到晶闸管VT2、VT3上，使其承受反压而处于关断状态，则u T2.3=1/2 u2。

晶闸管VT1、VT4—直导通到ωt=π为止，此时因电源电压过零，晶闸管阳极电流下降为零而关断。

（3）在u2负半波的（π~π+α）区间：晶闸管VT2、VT3承受正压，因无触发脉冲，VT2、VT3处于关断状态。

此时，u T2.3=u T1.4=1/2 u2。

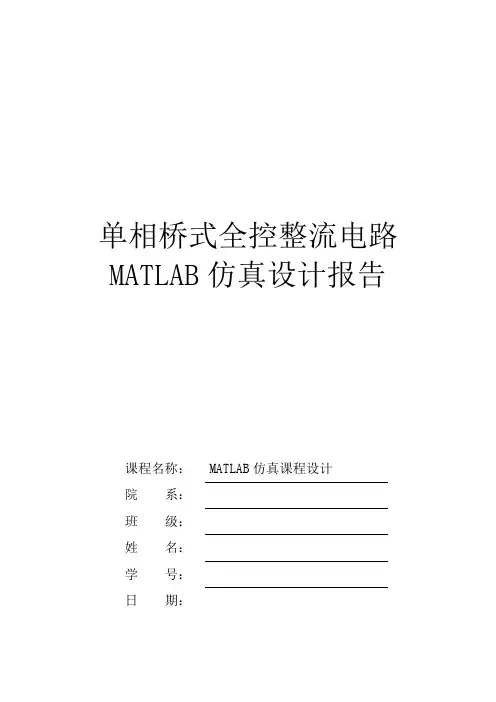

单相桥式全控整流电路MATLAB仿真设计报告课程名称：MATLAB仿真课程设计院系：班级：姓名：学号：日期：目录一、MATLAB软件介绍 (3)二、实验目的 (3)三、实验器材 (3)四、实验内容 (3)4、1电路结构与工作原理 (3)4.2建模 (6)4.3仿真分析（波形） (7)4.4仿真程序 (8)一、MATLAB软件介绍MATLAB（矩阵实验室）是由美国MathWorks公司开发的第四代高层次的编程语言和交互式环境数值计算，可视化和编程； MATLAB允许矩阵操作、绘制函数和数据、算法实现、创建用户界面； MATLAB能和在其他语言，包括C、C++、J ava和Fortran语言编写的程序接口； MATLAB可以分析数据、开发算法、建立模型和应用程序； MATLAB拥有众多的内置命令和数学函数，可以帮助您在数学计算，绘图和执行数值计算方法。

二、实验目的1.认识并了解MATLAB软件2.学习单项桥式全控整流电路与工作原理，并用MATLAB软件进行简单的仿真设计。

三、实验器材1.一台装有MATLAB仿真软件的电脑。

2.电力电子技术的相关书籍。

3.记录实验数据所需的纸和笔。

四、实验内容4、1电路结构与工作原理（1）、电路结构（阻性负载）如图1-1所示为典型单相桥式全控整流电路,共用了四个晶闸管，两只晶闸管接成共阳极，两只晶闸管接成共阴极，每一只晶闸管是一个桥臂，桥式整流电路的工作方式特点是整流元件必须成对以构成回路，负载为电阻性。

（2）、工作原理1)在u2正半波的(0到a)区间，晶闸管VT1、VT4承受正向电压，但无触发脉冲，晶闸管VT2、VT3承受反向电压。

因此，在0到a区间，4个晶闸管都不导通。

假如4个晶闸管的漏电阻相等，则Ut1.4=Ut2.3=1/2u22)在u2正半波的(a~π)区间，在ωt=a时刻，触发晶闸管VT1、VT4使其导通。

3)在u2负半波的（π到π+a）区间，在π到π+a区间，晶闸管VT2、VT3 承受正向电压，因无触发脉冲而处于关断状态，晶闸管VT1、VT4承受反向电压也不导通。

单相桥式全控整流电路M a t l新编仿真Company Document number：WUUT-WUUY-WBBGB-BWYTT-1982GT目录（（（3468单相桥式全控整流电路仿真建模分析一、实验目的1、不同负载时，单相全控桥整流电路的结构、工作原理、波形分析。

2、在仿真软件Matlab中进行单相可控整流电路的建模与仿真，并分析其波形。

二．实验内容（一）单相桥式全控整流电路(纯电阻负载)1.电路的结构与工作原理电路结构单相桥式全控整流电路（纯电阻负载）的电路原理图(截图)工作原理用四个晶闸管，两只晶闸管接成共阴极，两只晶闸管接成共阳极，每一只晶闸管是一个桥臂。

（1）在u2正半波的（0~α）区间：晶闸管VT1、VT4承受正压，但无触发脉冲。

四个晶闸管都不通。

假设四个晶闸管的漏电阻相等，则==1/2 u2。

（2）在u2正半波的ωt=α时刻：触发晶闸管VT1、VT4使其导通。

电流沿a→VT1→R→VT4→b→Tr的二次绕组→a流通，负载上有电压（u d=u2）和电流输出，两者波形相位相同且=0。

此时电源电压反向施加到晶闸管VT2、VT3上，使其承受反压而处于关断状态，则=1/2 u2。

晶闸管VT1、VT4—直导通到ωt=π为止，此时因电源电压过零，晶闸管阳极电流下降为零而关断。

（3）在u2负半波的（π~π+α）区间：晶闸管VT2、VT3承受正压，因无触发脉冲，VT2、VT3处于关断状态。

此时，==1/2 u2。

（4）在u2负半波的ωt=π+α时刻：触发晶闸管VT2、VT3，元件导通，电流沿b→VT3→R→VT2→a→Tr的二次绕组→b流通，电源电压沿正半周期的方向施加到负载电阻上，负载上有输出电压（u d=-u2）和电流，且波形相位相同。

此时电源电压反向加到晶闸管VT1、VT4上，使其承受反压而处于关断状态。

晶闸管VT2、VT3一直要导通到ωt=2π为止，此时电源电压再次过零，晶闸管阳极电流也下降为零而关断。

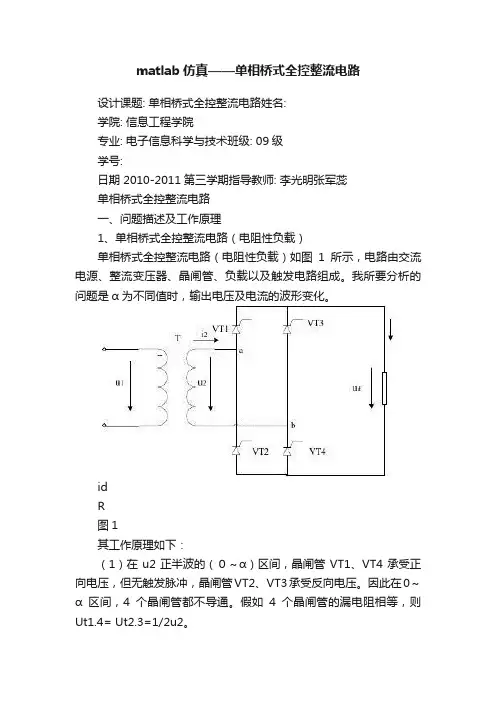

matlab仿真——单相桥式全控整流电路设计课题: 单相桥式全控整流电路姓名:学院: 信息工程学院专业: 电子信息科学与技术班级: 09级学号:日期 2010-2011第三学期指导教师: 李光明张军蕊单相桥式全控整流电路一、问题描述及工作原理1、单相桥式全控整流电路（电阻性负载）单相桥式全控整流电路（电阻性负载）如图1所示，电路由交流电源、整流变压器、晶闸管、负载以及触发电路组成。

我所要分析的问题是α为不同值时，输出电压及电流的波形变化。

idR图1其工作原理如下：（1）在u2正半波的（０～α）区间，晶闸管VT1、VT4承受正向电压，但无触发脉冲，晶闸管VT2、VT3承受反向电压。

因此在0～α区间，4个晶闸管都不导通。

假如4个晶闸管的漏电阻相等，则Ut1.4= Ut2.3=1/2u2。

（2）在u2正半波的（α～π）区间，在ωｔ＝α时刻，触发晶闸管VT1、VT4使其导通。

（3）在u2负半波的（π～π＋α）区间，在π～π＋α区间，晶闸管VT2、VT3承受正向电压，因无触发脉冲而处于关断状态，晶闸管VT1、VT4承受反向电压也不导通。

（4）在u2负半波的（π＋α～２π）区间，在ωｔ＝π＋α时刻，触发晶闸管VT2、VT3使其元件导通，负载电流沿b→VT3→R→VT2→α→T的二次绕组→b流通，电源电压沿正半周期的方向施加到负载电阻上，负载上有输出电压（ud=-u2）和电流，且波形相位相同。

2、单相桥式全控整流电路（阻-感性负载）单相桥式全控整流电路（阻-感性负载）如图2所示：图2其工作原理如下：（1）在电压u2正半波的（0~α）区间。

晶闸管VT1、VT4承受正向电压，但无触发脉冲，VT1、VT4处于关断状态。

假设电路已经工作在稳定状态，则在0~α区间由于电感的作用，晶闸管VT2、VT3维持导通。

（2）在u2正半波的（α~π）区间。

在ωt=α时刻，触发晶闸管VT1、VT4使其导通，负载电流沿a→VT1→L→R→VT4→b→T的二次绕组→a流通，此时负载上有输出电压（ud=u2）和电流。

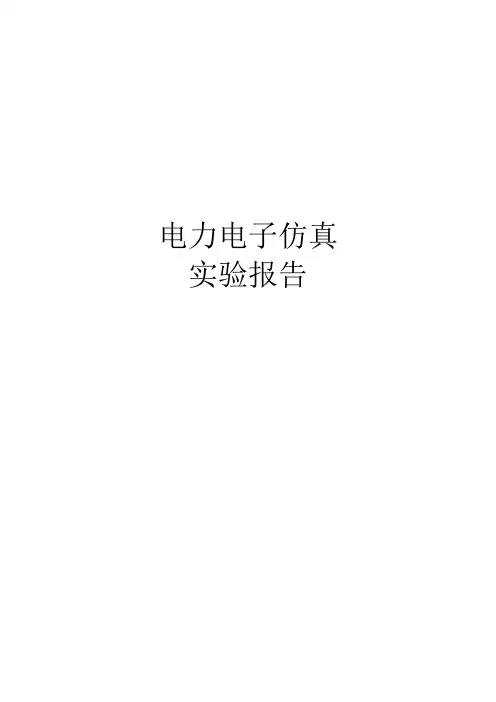

电力电子仿真实验报告一、课程设计名称单相桥式全控整流电路反电动势负载MATLAB仿真二、设计任务及条件1.设计条件：1)电源电压：交流100V/50Hz2)输出功率：1KW3)移相范围：30∘−150∘4)反电势：E=70V2.要求完成的主要任务；(1)主电路设计(包括整流元件定额的选择和计算等)，讨论晶闸管电路对电网及系统功率因数的影响。

2)触发电路设计：触发电路选型(可使用集成触发器)，同步信号的产生。

(3)晶闸管的过电压保护与过电流保护电路设计，计算保护元件参数并选择保护元件型号。

4)利用仿真软件分析电路的工作过程。

三、设计原理1.主电路原理图.∵工作原理:当整流电压的瞬时值ud小于反电势E时，晶闸管承受反压而关断，这使得晶闸管导通角减小。

晶闸管导通时，ud=u2,id=ud−ER,晶闸管关断时，ud=E。

与电阻负载相比晶闸管提前了电角度δ停止导电，δ称作停止导电角。

δ=arcsinE2U2若α<8时，触发脉冲到来时，晶闸管承受负电压，不可能导通。

为了使晶闸管可靠导通，要求触发脉冲有足够的宽度，保证当晶闸管开始承受正电压时，触发脉冲仍然存在。

这样，相当于触发角被推迟，即α=8。

四、保护电路的设计在电力电子电路中，除了电力电子器件参数选择合适、驱动电路设计良好外，采用合适的过电压、过电流、du/dt保护和di/dt保护也是必要的。

4.1过电压保护以过电压保护的部位来分，有交流侧过压保护、直流侧过电压保护和器件两端的过电压保护三种。

图4-1过电压抑制措施及配置位置F%避雷器D%变压器静电屏蔽层C%静电感应过电压抑制电容RC；％阀侧浪涌过电压抑制用RC电路RC-%阀侧浪涌过电压抑制用反向阻断式RC电路RV%压敏电阻过电压抑制器RC3%阀器件换相过电压抑制用RC电路RCD判阀器件关断过电压抑制用RCD电路(1)交流侧过电压保护可采用阻容保护或压敏电阻保护。

a.阻容保护(即在变压器二次侧并联电阻R和电容C进行保护)单相阻容保护的计算公式如下：C≥6∗i0%∗SU22(μF)R≥2.3∗U22S∗uK96i0(Ω)S：变压器每相平均计算容量(VA)；U2:变压器副边相电压有效值(V)；i0%;变压器激磁电流百分值；U%：变压器的短路电压百分值。

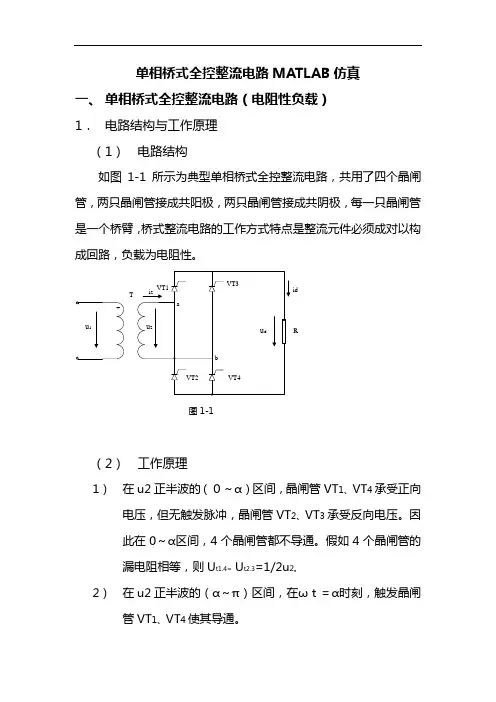

单相桥式全控整流电路MATLAB仿真一、单相桥式全控整流电路（电阻性负载）1．电路结构与工作原理（1）电路结构如图1-1所示为典型单相桥式全控整流电路，共用了四个晶闸管，两只晶闸管接成共阳极，两只晶闸管接成共阴极，每一只晶闸管是一个桥臂，桥式整流电路的工作方式特点是整流元件必须成对以构成回路，负载为电阻性。

idR图1-1（2）工作原理1）在u2正半波的（０～α）区间，晶闸管VT1、VT4承受正向电压，但无触发脉冲，晶闸管VT2、VT3承受反向电压。

因此在0～α区间，4个晶闸管都不导通。

假如4个晶闸管的漏电阻相等，则U t1.4= U t2.3=1/2u2。

2）在u2正半波的（α～π）区间，在ωｔ＝α时刻，触发晶闸管VT1、VT4使其导通。

3）在u2负半波的（π～π＋α）区间，在π～π＋α区间，晶闸管VT2、VT3承受正向电压，因无触发脉冲而处于关断状态，晶闸管VT1、VT4承受反向电压也不导通。

4）在u2负半波的（π＋α～２π）区间，在ωｔ＝π＋α时刻，触发晶闸管VT2、VT3使其元件导通，负载电流沿b→VT3→R→VT2→α→T的二次绕组→b流通，电源电压沿正半周期的方向施加到负载电阻上，负载上有输出电压（u d=-u2）和电流，且波形相位相同。

表1-1 各区间晶闸管的导通、负载电压和晶闸管端电压情况2.建模图1-3 单相桥式全控整流电路（电阻性负载）3.仿真结果分析1) α=30º，R=1Ω，period=0.02s，peakamplitude=10V，frequency=50HZ，phase delay（secs）1=1/600,phase delay（secs）2=1/600 +0.01;图1-4α=30°单相双半波可控整流仿真结果（电阻性负载）2) α=30º，R=1Ω，period=0.02s，peakamplitude=10V，frequency=50HZ，phase delay（secs）1=1/300,phase delay（secs）2=1/300 +0.01;图1-5α=60°单相双半波可控整流仿真结果（电阻性负载）3) α=30º，R=1Ω，period=0.02s，peakamplitude=10V，frequency=50HZ，phase delay（secs）1=1/200,phase delay（secs）2=1/200 +0.01;图1-6α=90°单相双半波可控整流仿真结果（电阻性负载）4.小结尽管整流电路的输入电压U2是交变的，但负载上正负两个半波均有相同的电流流过，输出电压一个周期脉动两次，由于桥式整流电路在正、负半周均能工作，变压器二次绕组正在正、负半周均有大小相等、方向相反的电流流过，消除了变压器的电流磁化，提高了变压器的有效利用率。

单相桥式全控整流电路MATLAB仿真一、单相桥式全控整流电路（电阻性负载）1．电路结构与工作原理（1）电路结构如图1-1所示为典型单相桥式全控整流电路，共用了四个晶闸管，两只晶闸管接成共阳极，两只晶闸管接成共阴极，每一只晶闸管是一个桥臂，桥式整流电路的工作方式特点是整流元件必须成对以构成回路，负载为电阻性。

idR图1-1（2）工作原理1）在u2正半波的（０～α）区间，晶闸管VT1、VT4承受正向电压，但无触发脉冲，晶闸管VT2、VT3承受反向电压。

因此在0～α区间，4个晶闸管都不导通。

假如4个晶闸管的漏电阻相等，则U t1.4= U t2.3=1/2u2。

2）在u2正半波的（α～π）区间，在ωｔ＝α时刻，触发晶闸管VT1、VT4使其导通。

3）在u2负半波的（π～π＋α）区间，在π～π＋α区间，晶闸管VT2、VT3承受正向电压，因无触发脉冲而处于关断状态，晶闸管VT1、VT4承受反向电压也不导通。

4）在u2负半波的（π＋α～２π）区间，在ωｔ＝π＋α时刻，触发晶闸管VT2、VT3使其元件导通，负载电流沿b→VT3→R→VT2→α→T的二次绕组→b流通，电源电压沿正半周期的方向施加到负载电阻上，负载上有输出电压（u d=-u2）和电流，且波形相位相同。

表1-1 各区间晶闸管的导通、负载电压和晶闸管端电压情况2.建模图1-3 单相桥式全控整流电路（电阻性负载）3.仿真结果分析1) α=30º，R=1Ω，period=0.02s，peakamplitude=10V，frequency=50HZ，phase delay（secs）1=1/600,phase delay（secs）2=1/600 +0.01;图1-4α=30°单相双半波可控整流仿真结果（电阻性负载）2) α=30º，R=1Ω，period=0.02s，peakamplitude=10V，frequency=50HZ，phase delay（secs）1=1/300,phase delay（secs）2=1/300 +0.01;图1-5α=60°单相双半波可控整流仿真结果（电阻性负载）3) α=30º，R=1Ω，period=0.02s，peakamplitude=10V，frequency=50HZ，phase delay（secs）1=1/200,phase delay（secs）2=1/200 +0.01;图1-6α=90°单相双半波可控整流仿真结果（电阻性负载）4.小结尽管整流电路的输入电压U2是交变的，但负载上正负两个半波均有相同的电流流过，输出电压一个周期脉动两次，由于桥式整流电路在正、负半周均能工作，变压器二次绕组正在正、负半周均有大小相等、方向相反的电流流过，消除了变压器的电流磁化，提高了变压器的有效利用率。

单相桥式全控整流及有源逆变电路的MATLAB 仿真图1 单相桥式全控整流知识点回顾：整流(AC/DC)就是将交流变化为方向不变，大小为纹波的直流，相信大家都很清楚，这里就不详细介绍整流啦！ 逆变(DC/AC)，按负载性质的不同，逆变分为有源逆变和无源逆变。

如果把逆变电路的交流侧接到交流电源上，将直流电能经过直—交变换，逆变成与交流电源同频率的交流电返回到电网上去，叫有源逆变，其相应的装置是有源逆变器。

而将直流电能经过变换逆变成交流电能直接消耗在非电源性负载上者，叫无源逆变，其相应的装置是变频器。

逆变与整流是变流装置的两种不同工作状态，能在同一套变流装置上实现，只是其工作条件不一样而已。

首要条件是变流装置内部，使直流电压d U 改变极性，从而使功率的流向有可能发生逆转。

当控制角︒<≤900α时，变流装置工作在整流状态，直流电压d U 与直流电流d I 是同一方向，装置将交流电能转换成直流电能供给直流负载；当控制角︒≤<︒18090α时，变流装置工作在逆变状态，由于晶闸管的单向导电性，电流d I 方向不变，而直流电压d U 改变了极性，装置将直流电能转换成交流电能输向电网或非电源性负载。

其次是外部调件，必须是提供直流能源，而且是d U E >。

仿真环境：MATLAB 7.90(R2009b)实验一：电感性负载整流1.电路搭建3.参数设置4个晶闸管设置如上图，内阻为0.001欧，门槛电压值为0.8V，吸收电阻为10欧，吸收电容为4.7e-6。

交流电源模块幅值为100V，频率为50Hz。

电感为10e-3，电阻为2。

2个选择器都是以1为基准值的电压形式输出，所以选择[2]，两路输入，一路输出。

左边是给T1和T4脉冲的，右边是给T2和T3的，幅值为1.1V ，高于晶闸管的门槛0.8V ，周期为0.02s ，也就是50Hz ，脉宽为0.001，延迟分别是0.00333s 和0.01333s ，这两个数值是这样得来的，按照关系式︒=360Tt α，控制角α在︒<≤900α之间为整流，我选择60°，周期为0.02s ，那就得出第一个脉冲在0.00333s 的时候到来，互补的两套管在一个周期内各导通一次，所以第二个就要加0.01s 。

目录完美篇单相桥式全控整流电路仿真建模分析 (1)（一）单相桥式全控整流电路(纯电阻负载) (2)1.电路的结构与工作原理 (2)2.建模 (3)3仿真结果与分析 (4)4小结 (6)（二）单相桥式全控整流电路(阻-感性负载) (7)1.电路的结构与工作原理 (7)2.建模 (8)3仿真结果与分析 (10)4.小结 (12)（三）单相桥式全控整流电路(反电动势负载) (13)1.电路的结构与工作原理 (13)2.建模 (14)3仿真结果与分析 (16)4小结 (18)单相桥式全控整流电路仿真建模分析一、实验目的1、不同负载时，单相全控桥整流电路的结构、工作原理、波形分析。

2、在仿真软件Matlab中进行单相可控整流电路的建模与仿真，并分析其波形。

二．实验内容（一）单相桥式全控整流电路(纯电阻负载)1.电路的结构与工作原理1.1电路结构R单相桥式全控整流电路（纯电阻负载）的电路原理图(截图)1.2工作原理用四个晶闸管，两只晶闸管接成共阴极，两只晶闸管接成共阳极，每一只晶闸管是一个桥臂。

（1）在u2正半波的（0~α）区间：晶闸管VT1、VT4承受正压，但无触发脉冲。

四个晶闸管都不通。

假设四个晶闸管的漏电阻相等，则u T1.4= u T2.3=1/2 u2。

（2）在u2正半波的ωt=α时刻：触发晶闸管VT1、VT4使其导通。

电流沿a→VT1→R→VT4→b→Tr的二次绕组→a流通，负载上有电压（u d=u2）和电流输出，两者波形相位相同且u T1.4=0。

此时电源电压反向施加到晶闸管VT2、VT3上，使其承受反压而处于关断状态，则u T2.3=1/2 u2。

晶闸管VT1、VT4—直导通到ωt=π为止，此时因电源电压过零，晶闸管阳极电流下降为零而关断。

（3）在u2负半波的（π~π+α）区间：晶闸管VT2、VT3承受正压，因无触发脉冲，VT2、VT3处于关断状态。

此时，u T2.3=u T1.4=1/2 u2。

目录单相桥式全控整流电路仿真建模分析 (1)（一） ................................... 单相桥式全控整流电路（纯电阻负载）21. ................................................................................................................................ 电路的结构与工作原理 (2)2•建模 (3)3仿真结果与分析 (4)4小结 (6)（二） .................................. 单相桥式全控整流电路（阻-感性负载）71.电路的结构与工作原理 (7)2•建模 (8)3仿真结果与分析 (10)4.小结 (12)（三） ................................. 单相桥式全控整流电路（反电动势负载）131.电路的结构与工作原理 (13)2•建模 (14)3仿真结果与分析 (16)4小结 (18)单相桥式全控整流电路仿真建模分析一、实验目的1、不同负载时，单相全控桥整流电路的结构、工作原理、波形分析。

2、在仿真软件Matlab中进行单相可控整流电路的建模与仿真，并分析其波形。

二.实验内容（一）单相桥式全控整流电路 （纯电阻负载）1. 电路的结构与工作原理1.1电路结构单相桥式全控整流电路（纯电阻负载）的电路原理图 （截图）1.2工作原理用四个晶闸管，两只晶闸管接成共阴极，两只晶闸管接成共阳极，每一只晶 闸管是一个桥臂。

（1） 在U2正半波的（0~a ）区间：晶闸管VT1、VT4承受正压，但无触发脉冲。

四个晶闸管都不通。

假设四个 晶闸管的漏电阻相等，贝U uT1.4= uT2.3=1/2 u2。

（2） 在u2正半波的3 t=a 时刻：触发晶闸管 VT1、VT4使其导通。

电流沿 a -VT1 -R -VT4-b -Tr 的二次 绕组一a 流通，负载上有电压（ud=u2）和电流输出，两者波形相位相同且uT1.4=0。

学号02天津城建大学控制系统仿真大作业单相整流—逆变电路仿真模型学生姓名王飞虎班级13电气12班成绩控制与机械工程学院2014年 6 月 20 日目录一、仿真电路原理图： ............................................. 错误!未定义书签。

二、单相桥式不可控整流原理： ..................................... 错误!未定义书签。

三.电路搭建 ...................................................... 错误!未定义书签。

四.元件提取 ...................................................... 错误!未定义书签。

五.参数设置 ...................................................... 错误!未定义书签。

六.结果分析 ...................................................... 错误!未定义书签。

七.结论： ........................................................ 错误!未定义书签。

参考文献： ....................................................... 错误!未定义书签。

绪论：整流(AC/DC)就是整流，是指将交流电变换为直流电称为AC/DC变换，这正变换的功率流向是由电源传向负载，称之为整流。

逆变(DC/AC)，按负载性质的不同，逆变分为有源逆变和无源逆变。

如果把逆变电路的交流侧接到交流电源上，将直流电能经过直—交变换，逆变成与交流电源同频率的交流电返回到电网上去，叫有源逆变，其相应的装置是有源逆变器。

而将直流电能经过变换逆变成交流电能直接消耗在非电源性负载上者，叫无源逆变，其相应的装置是变频器。

622010年第5期(总第93期)et单相桥式全控整流电路的MATLAB仿真分析刘玉娟南京信息工程大学 江苏南京 21044摘 要：单相可控整流电路中应用最多的是单相桥式全控整流电路。

本文使用MATLAB软件对带电阻负载和带阻感负载的单相桥式全控整流电路进行了仿真分析。

实例证明，仿真的结果与理论分析结果基本一致。

实践表明，在教学中将MATLAB仿真分析与理论教学相结合，有利于提高学生的动手能力，也有利于学生对理论知识的理解和掌握。

关键词：MATLAB；仿真；单相桥式全控整流电路收稿日期：2009-11-06作者简介：刘玉娟，硕士，讲师。

632010年第5期(总第93期)E-642010年第5期(总第93期)et MATLAB simulation and analysis of single phase bridge controlled recti fi er circuitLiu YujuanNanjing university of information science & technology,Nanjing,210044,ChinaAbstract: Single phase bridge controlled rectifier circuit is widely used in the project.In this paper, single phase bridge controlled rectifier circuit with resistance load and with resistance and inductance load had been simulated and analyzed in MATLAB. Example shows that simulation results are basically consistent with the theoretical analysis results. Teaching practice has proved that MATLAB simulation combined with theoretical teaching would not only help to improve students hands-on ability, but also help students understand and master the theoretical knowledge.Key words: MATLAB; simulation; single phase bridge controlled rectifier。
