单相桥式全控整流电路(阻感性负载)

单相桥式全控整流电路一、原理图1.1为单相桥式全控整流带电阻电感性负载，图中DJK03是装置上的晶闸管触发装置。

假设电路已工作于稳态。

在u2正半周期，触发角α处给晶闸管VT1和VT4加触发脉冲使其开通，ud=u2。

负载中有电感存在时负载电流不能突变，电感对负载电流起平波作用，假设负载电感很大，负载电流id连续且波形近似为一水平线，u2过零变负时，由于电感的作用晶闸管VT1和VT4中仍流过电流id，并不关断。

至ωt=π+α时刻，给VT3和VT2加触发脉冲，因VT3和VT2本已承受正电压，故两管导通。

VT3和VT2导通后，u2通过VT3和VT2分别向VT1和VT4施加反压使VT1和VT4关断，流过VT1和VT4的电流迅速转移到VT3和VT2上，此过程成为换相，亦称换流。

至下一周期重复上述过程，如此循环下去，其平均值为Ud=0.9U2。

图1.2为单相桥式有源逆变电路实验原理图，三相电源经三相不控整流，得到一个上负下正的直流电源，供逆变桥路使用，逆变桥路逆变出的交流电压经升压变压器反馈回电网。

图中的电阻Rp、电抗Ld和触发电路与单相桥式整流电路相同。

产生有源逆变的条件如下：（1）要有直流电动势，其极性需和晶闸管的导通方向一致，其值应大于变流电路直流侧的平均电压。

（2）要求晶闸管的控制角α>π/2.，使Ud为负值。

两者必须同时具备才能实现有源逆变。

二、实验内容（1）单相桥式全控整流电路带电阻性负载。

（2）单相桥式有源逆变电路带电阻电感性负载。

（3）有源逆变电路逆变颠覆现象的观察。

（4）单相桥式整流、单相桥式有源逆变电路带电阻电感性负载时MATLAB的仿真。

三、实验仿真1.带电阻电感性负载的仿真启动MATLAB，进入SIMULINK后新建文档，绘制单相桥式全控整流电路模型，如图1.3所示。

双击各模块，在出现的对话框内设置相应的参数。

注意：触发脉冲“Pulse”和“Pulse2”的控制角设置必须相同，“Pulse1”和“Pulse3”的控制角设置必须相同，否则就会烧坏晶闸管。

实验一-单相桥式全控整流电路实验一单相桥式全控整流电路姓名：王栋班级：15级自动化（2）班学号：1520301081一、实验目的1.加深理解单相桥式全控整流电路的工作原理2.研究单相桥式变流电路整流的全过程3.掌握单相桥式全控整流电路MATLAB的仿真方法，会设置各模块的参数。

二、预习内容要点1. 单相桥式全控整流带电阻性负载的运行情况2. 单相桥式全控整流带阻感性负载的运行情况3. 单相桥式全控整流带具有反电动势负载的运行情况三、实验仿真模型图 1.1 单相桥式阻性负载整流电路四、实验内容及步骤1.对单相桥式全控整流带电阻性负载的运行情况进行仿真并记录分析改变脉冲延迟角时的波形（至少3组）。

以延迟角30°为例（1）器件的查找以下器件均是在MATLAB R2017b环境下查找的，其他版本类似。

有些常用的器件比如示波器、脉冲信号等可以在库下的Sinks、Sources 中查找；其他一些器件可以搜索查找（2）连接说明有时查找出来的器件属性并不是我们想要的例如：变压器可以双击变压器进入属性后，取消three windings transformer就是单相变压器。

（3）参数设置1.双击交流电源把电压设置为311V，频率为50Hz；2.双击脉冲把周期设为0.02s，占空比设为10％，延迟角设为30度，由于属性里的单位为秒，故把其转换为秒即，30×0.02/360；3.双击负载把电阻设为1Ω；4.双击示波器把Number of axes设为7;5.在“Power Electronics”库中选择‘Universal Bridge’模块，选择桥臂数为2，器件为晶闸管，晶闸管参数保持默认即可（4）仿真波形及分析当α=30°时，当α=60°时，当α=90°时，2. 对单相桥式全控整流带阻感性负载的运行情况进行仿真并记录分析改变脉冲延迟角时的波形（至少3组）。

将阻性负载改为阻感负载，即参数设置，双击负载把电阻设为1Ω，电感设为0.01H仿真波形及分析当α=30°时，电感设为0.01H，此时电流处于连续状态图：阻感负载且电流连续时波形将电感值改为0.001H，可以看到电流不连续时的波形如下：图：阻感负载且电流不连续时波形当α=60°时，电感设为0.01H，此时电流处于连续状态将电感值改为0.001H，可以看到电流不连续时的波形如下：当α=90°时，电感设为0.01H，此时电流处于连续状态将电感值改为0.001H，可以看到电流不连续时的波形如下：3. 对单相桥式全控整流带具有反电动势负载的运行情况进行仿真并记录分析改变脉冲延迟角时的波形（至少3组）。

单相桥式全控整流电路(阻感性负载)————————————————————————————————作者：————————————————————————————————日期：1. 单相桥式全控整流电路（阻-感性负载）1.1单相桥式全控整流电路电路结构（阻-感性负载）单相桥式全控整流电路用四个晶闸管，两只晶闸管接成共阴极，两只晶闸管接成共阳极，每一只晶闸管是一个桥臂。

单相桥式全控整流电路（阻-感性负载）电路图如图1所示图1. 单相桥式全控整流电路（阻-感性负载）1.2单相桥式全控整流电路工作原理（阻-感性负载）1）在u2正半波的（0~α）区间：晶闸管VT1、VT4承受正压，但无触发脉冲，处于关断状态。

假设电路已工作在稳定状态，则在0～α区间由于电感释放能量，晶闸管VT2、VT3维持导通。

2）在u2正半波的ωt=α时刻及以后：在ωt=α处触发晶闸管VT1、VT4使其导通，电流沿a→VT1→L→R→VT4→b→Tr的二次绕组→a流通，此时负载上有输出电压（ud=u2）和电流。

电源电压反向加到晶闸管VT2、VT3上，使其承受反压而处于关断状态。

3）在u2负半波的（π~π+α）区间：当ωt=π时，电源电压自然过零，感应电势使晶闸管VT1、VT4继续导通。

在电压负半波，晶闸管VT2、VT3承受正压，因无触发脉冲，VT2、VT3处于关断状态。

4）在u2负半波的ωt=π+α时刻及以后：在ωt=π+α处触发晶闸管VT2、VT3使其导通，电流沿b→VT3→L→R→VT2→a→Tr的二次绕组→b流通，电源电压沿正半周期的方向施加到负载上，负载上有输出电压（ud=-u2）和电流。

此时电源电压反向加到VT1、VT4上，使其承受反压而变为关断状态。

晶闸管VT2、VT3一直要导通到下一周期ωt=2π+α处再次触发晶闸管VT1、VT4为止。

1.3单相桥式全控整流电路仿真模型（阻-感性负载）单相桥式全控整流电路（阻-感性负载）仿真电路图如图2所示：图2 单相双半波可控整流电路仿真模型（阻-感性负载）电源参数，频率50hz，电压100v，如图3图3.单相桥式全控整流电路电源参数设置VT1,VT4脉冲参数，振幅3V，周期0.02，占空比10%，时相延迟α/360*0.02，如图4图4. 单相桥式全控整流电路脉冲参数设置VT2,VT3脉冲参数，振幅3V，周期0.02，占空比10%，时相延迟（α+180）/360*0.02，如图5图5. 单相桥式全控整流电路脉冲参数设置1.4单相桥式全控整流电路仿真参数设置（阻-感性负载）设置触发脉冲α分别为30°、60°、90°、120°。

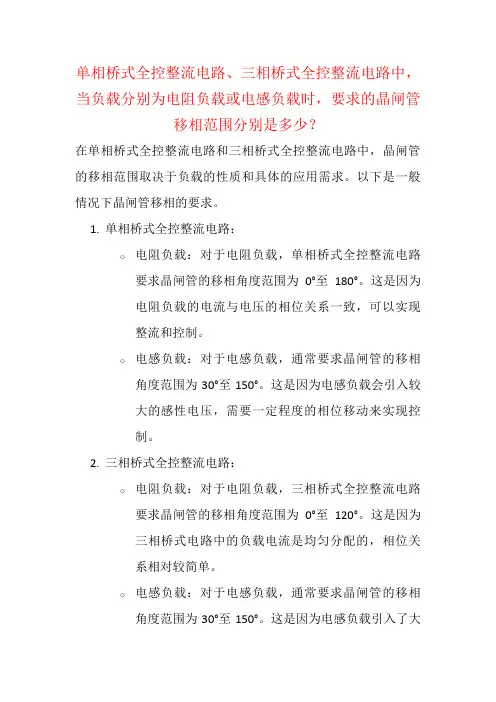

单相桥式全控整流电路、三相桥式全控整流电路中，当负载分别为电阻负载或电感负载时，要求的晶闸管
移相范围分别是多少？
在单相桥式全控整流电路和三相桥式全控整流电路中，晶闸管的移相范围取决于负载的性质和具体的应用需求。

以下是一般情况下晶闸管移相的要求。

1.单相桥式全控整流电路：
o电阻负载：对于电阻负载，单相桥式全控整流电路要求晶闸管的移相角度范围为0°至180°。

这是因为
电阻负载的电流与电压的相位关系一致，可以实现
整流和控制。

o电感负载：对于电感负载，通常要求晶闸管的移相角度范围为30°至150°。

这是因为电感负载会引入较
大的感性电压，需要一定程度的相位移动来实现控
制。

2.三相桥式全控整流电路：
o电阻负载：对于电阻负载，三相桥式全控整流电路要求晶闸管的移相角度范围为0°至120°。

这是因为
三相桥式电路中的负载电流是均匀分配的，相位关
系相对较简单。

o电感负载：对于电感负载，通常要求晶闸管的移相角度范围为30°至150°。

这是因为电感负载引入了大
量的感性电压，在整流过程中需要较大的相位移动
来实现控制。

需要注意的是，上述移相范围是一般情况下的要求，实际的移相范围也会受到负载特性、电源频率和控制策略等因素的影响。

因此，在实际应用中需要根据具体的需求和系统特性进行相应的调整。

摘要随着科学技术的日益发展,人们对电路的要求也越来越高,由于在生产实际中需要大小可调的直流电源,而相控整流电路结构简单、控制方便、性能稳定,利用它可以方便地得到大中、小各种容量的直流电能,是目前获得直流电能的主要方法,得到了广泛应用。

但是晶闸管相控整流电路中随着触发角α的增大，电流中谐波分量相应增大，因此功率因素很低。

把逆变电路中的SPWM控制技术用于整流电路，就构成了PWM整流电路。

通过对PWM整流电路的适当控制，可以使其输入电流非常接近正弦波，且和输入电压同相位，功率因素近似为1。

这种整流电路称为高功率因素整流器，它具有广泛的应用前景由于电力电子技术是将电子技术和控制技术引入传统的电力技术领域，利用半导体电力开关器件组成各种电力变换电路实现电能和变换和控制，而构成的一门完整的学科。

故其学习方法与电子技术和控制技术有很多相似之处，因此要学好这门课就必须做好实验和课程设计，因而我们进行了此次课程设计。

又因为整流电路应用非常广泛，而锯齿波移相触发三相晶闸管全控整流电路又有利于夯实基础，故我们单结晶体管触发的单相晶闸管全控整流电路这一课题作为这一课程的课程设计的课题。

关键词：单相桥式全控整流阻性负载一．电路图设计1.主电路图及其工作波形单相全控桥式整流电路电阻性负载及其波形如上图。

工作原理：单相桥式全控整流电路如图所示。

晶闸管V1和V4组成一对桥臂，V2和V3组成另一对桥臂。

当变压器二次电压U2为正半周时（a端为正，b端为负），相当于控制角a的瞬间给V1和V4以触发脉冲，V1和V4即导通，这时电流从先经过VT1dR VT4流回到电源。

这期间VT2和VT3均承受反压而截止。

当电源电压过零时，电流也降到零，VT1和VT4即关断。

在电源电压的负半周期，仍在控制角为a处触发晶闸管VT2和VT3，则VT2和VT3导通。

电流从电源b端经VT3dR VT2流回电源a端。

到一周期结束时电压过零，电流亦降至零，VT2和VT3关断。

课程设计名称：电力电子技术题目：单相桥式全控整流电路（带阻感负载）专业：班级：姓名：学号：辽宁工程技术大学课程设计成绩评定表在电力电子技术中，单相桥式全控整流电路是单相整流电路中应用较多的电路，本设计是通过利用晶闸管来控制单相桥式全控带阻感负载的整流电路，理解整流电路的工作原理和基本计算方法，设计驱动电路和保护电路。

关键词：电力电子技术；单相桥式；晶闸管；驱动电路；保护电路引言 (1)1 整流电路 (2)1.1 单相半波可控整流电路 (2)1.2 单相全波可控整流电路 (2)1.3 单相桥式半控整流电路 (3)1.4 单相桥式全控整流电路 (3)2 系统总体设计 (5)2.1 系统原理方框图 (5)2.2 主电路设计 (5)2.2.1工作原理分析 (5)2.2.2 参数计算 (6)3 驱动电路的设计 (7)3.1 晶闸管触发电路工作原理 (7)3.2 晶闸管对触发电路的要求 (7)4 保护电路的设计 (8)4.1 过流保护 (8)4.2 过压保护 (8)结论 (10)心得体会 (11)参考文献 (12)辽宁工程技术大学课程设计引言整流电路是电力电子电路中的一种，它的作用是将交流电力变为直流电力供给直流用电设备，如直流电动机，电镀、电解电源，同步发电机励磁，通信系统等，在生产生活中应用十分广泛。

整流电路在不同角度有不同的分类方法，按组成电路的器件分：不可空、半空、全控和高功率PWM四种，按电路结构可分为：半波、全波、桥式三种，按交流输入相数分：单相、三相、多相多重三种，按控制方式分：相控式、PWM控制式两种，按变压器二次测电流方向分：单拍、双拍电路两种。

整流电路通常由主电路、滤波器和变压器组成。

单相桥式全控整流电路是单相整流电路中应用较为广泛的整流电路。

单相桥式全控整流电路（带阻感负载）1 整流电路单相整流器的电路形式是多种多样的，整流的结构也是比较多，各有优缺点，因此在做设计之前我们主要考虑了以下几种方案：单相半波可控整流电路，单相全波可控整流电路，单相桥式半控整流电路，单相桥式全控整流电路 。

课程设计名称：电力电子技术题目：单相桥式全控整流电路（带阻感负载）专业：班级：姓名：学号：辽宁工程技术大学课程设计成绩评定表在电力电子技术中，单相桥式全控整流电路是单相整流电路中应用较多的电路，本设计是通过利用晶闸管来控制单相桥式全控带阻感负载的整流电路，理解整流电路的工作原理和基本计算方法，设计驱动电路和保护电路。

关键词：电力电子技术；单相桥式；晶闸管；驱动电路；保护电路引言 (1)1 整流电路 (2)1.1 单相半波可控整流电路 (2)1.2 单相全波可控整流电路 (2)1.3 单相桥式半控整流电路 (3)1.4 单相桥式全控整流电路 (3)2 系统总体设计 (5)2.1 系统原理方框图 (5)2.2 主电路设计 (5)2.2.1工作原理分析 (5)2.2.2 参数计算 (6)3 驱动电路的设计 (7)3.1 晶闸管触发电路工作原理 (7)3.2 晶闸管对触发电路的要求 (7)4 保护电路的设计 (8)4.1 过流保护 (8)4.2 过压保护 (8)结论 (10)心得体会 (11)参考文献 (12)辽宁工程技术大学课程设计引言整流电路是电力电子电路中的一种，它的作用是将交流电力变为直流电力供给直流用电设备，如直流电动机，电镀、电解电源，同步发电机励磁，通信系统等，在生产生活中应用十分广泛。

整流电路在不同角度有不同的分类方法，按组成电路的器件分：不可空、半空、全控和高功率PWM四种，按电路结构可分为：半波、全波、桥式三种，按交流输入相数分：单相、三相、多相多重三种，按控制方式分：相控式、PWM控制式两种，按变压器二次测电流方向分：单拍、双拍电路两种。

整流电路通常由主电路、滤波器和变压器组成。

单相桥式全控整流电路是单相整流电路中应用较为广泛的整流电路。

单相桥式全控整流电路（带阻感负载）1 整流电路单相整流器的电路形式是多种多样的，整流的结构也是比较多，各有优缺点，因此在做设计之前我们主要考虑了以下几种方案：单相半波可控整流电路，单相全波可控整流电路，单相桥式半控整流电路，单相桥式全控整流电路 。

1.单相桥式全控整流电路（阻-感性负载）电路图如图1所示图1.单相桥式全控整流电路（阻-感性负载）1.2单相桥式全控整流电路工作原理（阻-感性负载）1） 在u2正半波的（0~α ）区间：晶闸管VT1、VT4承受正压，但无触发脉冲，处于关断状态。

假设电路已工 作在稳定状态，则在O 〜α区间由于电感释放能量，晶闸管VT2、VT3维持导通。

2） 在u2正半波的ω t=α时刻及以后：在ω t=α处触发晶闸管 VT1、VT4使其导通，电流沿 a →VT1 → L → R →VT4 →b →Tr 的二次绕组→ a 流通，此时负载上有输出电压（ud=u2）和电流。

电源电 压反向加到晶闸管VT2、VT3上，使其承受反压而处于关断状态。

3） 在u2负半波的（π ~ π + α）区间：当ω t=π时，电源电压自然过零，感应电势使晶闸管 VT1、VT4继续导通。

1.1单相桥式全控整流电路电路结构（阻 -感性负载）单相桥式全控整流电路用四个晶闸管, 接成共阳极，每一只晶闸管是一个桥臂。

两只晶闸管接成共阴极，两只晶闸管 单相桥式全控整流电路（阻-感性负载）I!*-■\U/-1-kγ叫OO：Ow...0f ∣2√*-(b}≡r∣√在电压负半波，晶闸管VT2、VT3承受正压，因无触发脉冲，VT2、VT3处于关 断状态。

4）在u2负半波的ω t=π +α时刻及以后：在ω t=π + α处触发晶闸管 VT2、VT3使其导通，电流沿 b →VT3→L →R → VT2→a →Tr 的二次绕组→ b 流通，电源电压沿正半周期的方向施加到负载上， 负载上有输出电压（Ud=-U2）和电流。

此时电源电压反向加到 VT1、VT4上，使其承受反压而变为关断状态。

晶闸管 VT2、VT3 一直要导通到下一周期ω t=2 π +α处再次触发晶闸管VT1、VT4为止。

1.3单相桥式全控整流电路仿真模型（阻-感性负载）单相桥式全控整流电路（阻-感性负载）仿真电路图如图2所示：图2单相双半波可控整流电路仿真模型（阻-感性负载）興朋rgui—B∣÷ FtJιIU lPUIHTfrIflηi pr1 ⅛B -∣S ,T⅛∏Ftor2电源参数，频率50hz,电压100v ,如图3⅞⅛ BIQCk Parameter5： AC VoItage SOUrCe AC Voltage SOUrCe (mask) CIink)Ideal S l innSOidaI AC VOlt age SIDUrCe-图3.单相桥式全控整流电路电源参数设置VT1,VT4脉冲参数，振幅3V ,周期0.02,占空比10%,时相延迟α /360*0.02， 如图4图4.单相桥式全控整流电路脉冲参数设置ApplyCancelHe ：IPVT2,VT3脉冲参数，振幅3V,周期0.02,占空比10%,时相延迟（α+180）/360*0.02,如图5⅝∣ Source BloCk Parameters: PUISe Generator2图5.单相桥式全控整流电路脉冲参数设置1.4单相桥式全控整流电路仿真参数设置（阻-感性负载）设置触发脉冲α分别为30°、60°、90°、120°。

郑州航空工业管理学院《电子电力变流技术》课程设计09 级电气工程及其自动化专业 0906073 班级题目单相桥式全控整流电路电阻性负载姓名学号指导教师职称二О 一二年六月六日一．设计题目：单相桥式全控整流电路电阻性负载二．设计条件：（1）电网：380V，50Hz；（2）晶闸管单相桥式全控整流电路；（3）负载电压在100V~150V之间连续可调；（4）负载电阻20Ω；三．设计任务：（1）电源变压器设计，计算变压器容量、变比、2次侧电压有效值，2次侧电压有效值在满足负载最大电压要求下，适当留出裕量，然而裕量不应过大，具体大小由设计人员灵活掌握；（2）计算控制角移相范围；（3）计算晶闸管额定电流；（4）计算晶闸管额定电压；（5）设计基于单节晶体管的简易触发电路，要求给出同步变压器参数、稳压二极管参数、单节晶体管参数；估算Re、C的取值范围；电路图设计，给出主电路、触发电路相结合的完整电路图四．设计要求：（1）应当给出具体的计算过程和分析过程；（2）涉及电流、电压计算时，必须用波形图配合说明计算过程；（3）选型参数（额定电压、额定电流、容量等）应当取整。

五．数值计算：1.输出电压平均值和输出电流平均值（1）（2）2.晶闸管的移相范围当=150V时，不计控制角余量，即按=0o计算由=0.9得取（3）此时，把（3）式及代入（1）式可得，，即，然后取。

又把（3）式及代入（1）式可得，，即，然后可取。

所以控制角的移相范围是（）。

3.晶闸管的电流平均值和有效值为：4.输出电流有效值I和变压器二次电流有效值可求得，当时，有最大值，且为5.晶闸管所承受的最大正向电压和最大反向电压为，故晶闸管的额定电压为又因为要考虑晶闸管的额定电流为6.变压器的参数：不计变压器损耗的情况下，变压器的容量为：,所以变压器容量取变压器的变比为：变压器的2次侧电压有效值为：7.单结晶体管触发电路各参数选择:(1)单结晶体管的选择单结晶体管选取BT32E,此型号具体参数：分压比，峰点电流Ip<=2uA，调制电流8~35mA，总耗散功率Pt=250mW，谷点电流Iv>=1.5mA.谷点电压Uv<=3.5V。

1、单相桥式全控整流电路(阻-感性负载)1、1单相桥式全控整流电路电路结构(阻-感性负载)单相桥式全控整流电路用四个晶闸管,两只晶闸管接成共阴极,两只晶闸管接成共阳极,每一只晶闸管就是一个桥臂。

单相桥式全控整流电路(阻-感性负载)电路图如图1所示图1、单相桥式全控整流电路(阻-感性负载)1、2单相桥式全控整流电路工作原理(阻-感性负载)1)在u2正半波得(0~α)区间:晶闸管VT1、VT4承受正压,但无触发脉冲,处于关断状态。

假设电路已工作在稳定状态,则在0～α区间由于电感释放能量,晶闸管VT2、VT3维持导通。

2)在u2正半波得ωt=α时刻及以后:在ωt=α处触发晶闸管VT1、VT4使其导通,电流沿a→VT1→L→R→VT4→b →Tr得二次绕组→a流通,此时负载上有输出电压(ud=u2)与电流。

电源电压反向加到晶闸管VT2、VT3上,使其承受反压而处于关断状态。

3)在u2负半波得(π~π+α)区间:当ωt=π时,电源电压自然过零,感应电势使晶闸管VT1、VT4继续导通。

在电压负半波,晶闸管VT2、VT3承受正压,因无触发脉冲,VT2、VT3处于关断状态。

4)在u2负半波得ωt=π+α时刻及以后:在ωt=π+α处触发晶闸管VT2、VT3使其导通,电流沿b→VT3→L→R→VT2→a→Tr得二次绕组→b流通,电源电压沿正半周期得方向施加到负载上,负载上有输出电压(ud=-u2)与电流。

此时电源电压反向加到VT1、VT4上,使其承受反压而变为关断状态。

晶闸管VT2、VT3一直要导通到下一周期ωt=2π+α处再次触发晶闸管VT1、VT4为止。

1、3单相桥式全控整流电路仿真模型(阻-感性负载)单相桥式全控整流电路(阻-感性负载)仿真电路图如图2所示:图2 单相双半波可控整流电路仿真模型(阻-感性负载)电源参数,频率50hz,电压100v,如图3图3、单相桥式全控整流电路电源参数设置VT1,VT4脉冲参数,振幅3V,周期0、02,占空比10%,时相延迟α/360*0、02,如图4图4、单相桥式全控整流电路脉冲参数设置VT2,VT3脉冲参数,振幅3V,周期0、02,占空比10%,时相延迟(α+180)/360*0、02,如图5图5、单相桥式全控整流电路脉冲参数设置1、4单相桥式全控整流电路仿真参数设置(阻-感性负载)设置触发脉冲α分别为30°、60°、90°、120°。

单相桥式全控整流电路(阻感性负载)————————————————————————————————作者：————————————————————————————————日期：1. 单相桥式全控整流电路（阻-感性负载）1.1单相桥式全控整流电路电路结构（阻-感性负载）单相桥式全控整流电路用四个晶闸管，两只晶闸管接成共阴极，两只晶闸管接成共阳极，每一只晶闸管是一个桥臂。

单相桥式全控整流电路（阻-感性负载）电路图如图1所示图1. 单相桥式全控整流电路（阻-感性负载）1.2单相桥式全控整流电路工作原理（阻-感性负载）1）在u2正半波的（0~α）区间：晶闸管VT1、VT4承受正压，但无触发脉冲，处于关断状态。

假设电路已工作在稳定状态，则在0～α区间由于电感释放能量，晶闸管VT2、VT3维持导通。

2）在u2正半波的ωt=α时刻及以后：在ωt=α处触发晶闸管VT1、VT4使其导通，电流沿a→VT1→L→R→VT4→b→Tr的二次绕组→a流通，此时负载上有输出电压（ud=u2）和电流。

电源电压反向加到晶闸管VT2、VT3上，使其承受反压而处于关断状态。

3）在u2负半波的（π~π+α）区间：当ωt=π时，电源电压自然过零，感应电势使晶闸管VT1、VT4继续导通。

在电压负半波，晶闸管VT2、VT3承受正压，因无触发脉冲，VT2、VT3处于关断状态。

4）在u2负半波的ωt=π+α时刻及以后：在ωt=π+α处触发晶闸管VT2、VT3使其导通，电流沿b→VT3→L→R→VT2→a→Tr的二次绕组→b流通，电源电压沿正半周期的方向施加到负载上，负载上有输出电压（ud=-u2）和电流。

此时电源电压反向加到VT1、VT4上，使其承受反压而变为关断状态。

晶闸管VT2、VT3一直要导通到下一周期ωt=2π+α处再次触发晶闸管VT1、VT4为止。

1.3单相桥式全控整流电路仿真模型（阻-感性负载）单相桥式全控整流电路（阻-感性负载）仿真电路图如图2所示：图2 单相双半波可控整流电路仿真模型（阻-感性负载）电源参数，频率50hz，电压100v，如图3图3.单相桥式全控整流电路电源参数设置VT1,VT4脉冲参数，振幅3V，周期0.02，占空比10%，时相延迟α/360*0.02，如图4图4. 单相桥式全控整流电路脉冲参数设置VT2,VT3脉冲参数，振幅3V，周期0.02，占空比10%，时相延迟（α+180）/360*0.02，如图5图5. 单相桥式全控整流电路脉冲参数设置1.4单相桥式全控整流电路仿真参数设置（阻-感性负载）设置触发脉冲α分别为30°、60°、90°、120°。

1. 单相桥式全控整流电路（阻-感性负载）1.1单相桥式全控整流电路电路结构（阻-感性负载）单相桥式全控整流电路用四个晶闸管，两只晶闸管接成共阴极，两只晶闸管接成共阳极，每一只晶闸管是一个桥臂。

单相桥式全控整流电路（阻-感性负载）电路图如图1所示图1. 单相桥式全控整流电路（阻-感性负载）1.2单相桥式全控整流电路工作原理（阻-感性负载）1）在u2正半波的（0~α）区间：晶闸管VT1、VT4承受正压，但无触发脉冲，处于关断状态。

假设电路已工作在稳定状态，则在0～α区间由于电感释放能量，晶闸管VT2、VT3维持导通。

2）在u2正半波的ωt=α时刻及以后：在ωt=α处触发晶闸管VT1、VT4使其导通，电流沿a→VT1→L→R→VT4→b→Tr的二次绕组→a流通，此时负载上有输出电压（ud=u2）和电流。

电源电压反向加到晶闸管VT2、VT3上，使其承受反压而处于关断状态。

3）在u2负半波的（π~π+α）区间：当ωt=π时，电源电压自然过零，感应电势使晶闸管VT1、VT4继续导通。

在电压负半波，晶闸管VT2、VT3承受正压，因无触发脉冲，VT2、VT3处于关断状态。

4）在u2负半波的ωt=π+α时刻及以后：在ωt=π+α处触发晶闸管VT2、VT3使其导通，电流沿b→VT3→L→R→VT2→a→Tr的二次绕组→b流通，电源电压沿正半周期的方向施加到负载上，负载上有输出电压（ud=-u2）和电流。

此时电源电压反向加到VT1、VT4上，使其承受反压而变为关断状态。

晶闸管VT2、VT3一直要导通到下一周期ωt=2π+α处再次触发晶闸管VT1、VT4为止。

1.3单相桥式全控整流电路仿真模型（阻-感性负载）单相桥式全控整流电路（阻-感性负载）仿真电路图如图2所示：图2 单相双半波可控整流电路仿真模型（阻-感性负载）电源参数，频率50hz，电压100v，如图3图3.单相桥式全控整流电路电源参数设置VT1,VT4脉冲参数，振幅3V，周期0.02，占空比10%，时相延迟α/360*0.02，如图4图4. 单相桥式全控整流电路脉冲参数设置VT2,VT3脉冲参数，振幅3V，周期0.02，占空比10%，时相延迟（α+180）/360*0.02，如图5图5. 单相桥式全控整流电路脉冲参数设置1.4单相桥式全控整流电路仿真参数设置（阻-感性负载）设置触发脉冲α分别为30°、60°、90°、120°。

单相桥式全控整流电路电阻负载1. 简介单相桥式全控整流电路是一种常见的电力电子器件，用于将交流电转换为直流电。

它由四个可控硅元件组成，通过适当的触发脉冲控制，实现对交流电的整流和调节。

本文将详细介绍单相桥式全控整流电路在电阻负载下的工作原理、特点和应用。

2. 工作原理单相桥式全控整流电路由四个可控硅元件组成，分别为两个正向可控硅（SCR）和两个反向可控硅。

其拓扑结构如下图所示：+---->----+| |+------+ +------+| | | || SCR1 +---+---+---+ SCR2 || | | | | |+------+---+---+---+------+D1 D2 D3 D4当输入交流电源施加到该电路时，通过适当的触发脉冲，可以实现对正向可控硅和反向可控硅的导通和关断。

在正半周周期内，当SCR1导通时，D1反向偏置，SCR2关断，电流从SCR1、负载和D2依次流过。

在负半周周期内，当SCR2导通时，D4反向偏置，SCR1关断，电流从SCR2、负载和D3依次流过。

通过适当的触发角控制SCR1和SCR2的导通时间，可以实现对输出直流电压的调节。

3. 特点3.1 全控整流单相桥式全控整流电路能够实现对输入交流电的全波整流，并且可以通过调节触发角来控制输出直流电压的大小。

这种全控整流方式使得输出具有较好的稳定性和可调性。

3.2 高效率由于可控硅元件具有较低的导通压降和较高的导通效率，在单相桥式全控整流电路中使用可控硅元件进行整流可以提高系统的能量转换效率。

3.3 适应性强单相桥式全控整流电路适用于各种负载类型，包括阻性负载、感性负载和容性负载等。

无论是纯阻性负载还是复杂的非线性负载，该电路都能够正常工作并提供稳定的输出。

3.4 可靠性高可控硅元件具有较高的耐压能力和较低的温升，因此单相桥式全控整流电路具有较好的可靠性和稳定性。

同时，可控硅元件寿命长，能够满足长时间工作的要求。
