电学实验预备知识(含各种器材及电路选择)

高中物理电学部分的实验器材和电路选择探索实验是物理学习的重要环节之一。

在高中电学部分，实验是加深学生对电学概念及电路原理的理解、培养学生观察、实验、思考能力的有效途径。

因此，高中电学实验器材和电路的选择很关键。

本文将对高中电学实验器材和电路的选择进行探讨。

一、实验器材的选择1. 阻值盒阻值盒是用于调整电阻的实验器材。

在电学实验中，往往需要测量电路中电阻的大小，阻值盒可以提供不同大小的电阻供学生选择，以满足实验需求。

阻值盒的使用相对安全，且使用方便。

2. 电源电源是电学实验的基础。

在教学中，常用交流电源、直流电源以及电池。

交流电源和直流电源可以提供不同种类的电流、电压，让学生可以进行更多的实验探究。

电池常用于小型实验中，可以让学生更好地理解电路的组成以及电流电势的基本概念。

3. 电表电表是用于测量电路中电流、电势、电阻等的实验器材。

在学生进行实验时，电表是必不可少的工具。

电表的种类有很多，如万用表、电流表、电势差表等。

在选择时，应根据实验需求选用不同种类的电表。

4. 导线导线是电学实验中必备的实验器材。

导线的材料有很多，如铜、铝等。

在选购导线时，应选择材质好、热膨胀系数小、导电性好的导线。

此外，为了保证实验的安全性，在选购导线时应选择表面有保护层的导线，以免触电事故的发生。

5. 发光二极管(LED)发光二极管是一种重要的电子元器件，在电学实验中广泛应用。

它不仅可以用于指示电路状态，还可以用于信号处理、数据传输等方面。

在实验之前，应了解发光二极管工作原理及其特点，以更好地选用适合的发光二极管。

二、实验电路的选择1. 串联电路串联电路是一种将电器件逐一连接起来的电路形式。

在学生学习电学实验的过程中，串联电路是必不可少的一种。

通过串联电路的实验，学生可以更好地掌握电阻的串联法则、电势分配法则等基本原理。

常见的串联电路实验有串联电阻的测量、分压器的应用等。

4. 逻辑电路逻辑电路是由逻辑门电子元件组成的电路，用于进行逻辑运算。

高中物理复习专题--电学实验知识点归纳一、电路设计或器材选择原则1、安全性：实验方案的实施要安全可靠，实施过程中不应对仪器及人身造成危害。

要注意到各种电表均有量程、电阻均有最大允许电流和最大功率，电源也有最大允许电流，不能烧坏仪器。

2、准确性：在实验方案、仪器、仪器量程的选择上，应使实验误差尽可能的小。

保证流过电流表的电流和加在电压表上的电压均不超过使用量程，然后合理选择量程，务必使指针有较大偏转（一般要大于满偏度的1/3），以减少测读误差。

3、便于调节：实验应当便于操作，便于读数。

二、内、外接法的选择1、外接法与外接法对比2、内、外接法的确定方法：①将待测电阻与表头内阻比较②试触法触头P分别接触A、B电压表示数变化大⇒电流表分压作用大⇒外接法电流表示数变化大⇒电压表分流作用大⇒内接法三、分压、限流接法的选择1．两种接法及对比限流接法分压接法电路图电压调节范围电路消耗总功率闭合K滑动头在最右端滑动头在最右端前2．选择方法及依据①从节能角度考虑，能用限流不用分压。

②下列情况必须用分压接法A．调节（测量）要求从零开始，或要求大范围测量。

B．变阻器阻值比待测对象小得多（若用限流，调不动或调节范围很小）。

C．用限流，电路中最小的电压（或电流）仍超过用电器的额定值或仪表量程。

四、实物图连接的注意事项和基本方法⑴注意事项：①连接电表应注意量程选用正确，正、负接线柱不要接错。

②各导线都应接在接线柱上，不应在导线中间出现分叉。

③对于滑动变阻器的连接，要搞清楚接入电路的是哪一部分电阻，在接线时要特别注意不能将线接到滑动触头上。

⑵基本方法：①画出实验电路图。

②分析各元件连接方式，明确电流表与电压表的量程。

③画线连接各元件。

(用铅笔画线，以便改错)连线方式应是单线连接，连线顺序应先画串联电路，再画并联电路。

一般先从电源正极开始，到电键，再到滑动变阻器等。

按顺序以单线连接方式将干路中要串联的元件依次串联起来；然后连接支路将要并联的元件再并联到电路中去。

高中物理电学部分的实验器材和电路选择探索高中物理课程中，电学部分的实验是非常重要的环节之一。

通过实验，学生能够更直观地理解电学知识，培养实验操作能力，并且激发学生的学习兴趣。

选择合适的实验器材和电路对于教学至关重要。

在本文中，我们将探索高中物理电学部分的实验器材和电路选择，以期为教师和学生提供一些参考和启发。

一、实验器材的选择1. 万用表万用表是进行电学实验必备的器材之一。

它可以测量电压、电流和电阻，是电路中最基本的测量工具。

在进行电学实验时，学生可以通过使用万用表，直观地获得电路中各个元件的电压、电流和电阻数值，从而更深入地理解电路的工作原理。

2. 直流电源3. 电阻箱电阻箱是一个可以提供不同电阻值的器件，它可以让学生在实验中灵活地改变电路中的电阻值，从而观察电路的变化情况。

通过电阻箱，学生可以更直观地感受到电阻对电路的影响，加深对电阻和电路关系的理解。

4. 导线、电灯泡和开关等基本元件在进行电学实验时，常常需要使用导线、电灯泡和开关等基本元件来构建电路。

这些基本元件在实验中起着至关重要的作用，能够让学生直观地观察电路的工作情况，帮助学生更直观地理解电学知识。

5. 示波器示波器是一种可以直观显示电压随时间变化情况的仪器，它可以用来观察交流电路中电压的正弦波形，帮助学生更深入地理解交流电路的工作原理。

并可用来观察电路中复杂信号的变化情况。

二、电路的选择1. 并联电路和串联电路在进行电学实验时，学生可以通过实验构建并联电路和串联电路，从中观察电流、电压的变化情况，并深入理解并串联电路的不同特性。

并联电路可以让学生更清楚地了解分流规律，串联电路可以让学生更直观地认识电流规律。

2. 电阻的影响3. 电容和电感的实验学生可以通过实验构建带有电容和电感的电路，观察交流电路中电容和电感的影响，加深对电容与电感的特性的理解。

在实验中，学生可以通过示波器观察电压和电流的相位差，从而更直观地了解电容和电感在交流电路中的特性。

高考物理电学实验如何选择仪器和电路在电学实验中，例如用伏安法测电阻．测量电源的电动势和内电阻，测某一用电器的伏安特性图线，都存在如何选择电学实验器材，如何选择测量电路、控制电路的问题．合理地选择实验器材和实验电路，可以使实验顺利进行，而且实验操作方便，实验误差较小．正确地选译议器和电路的问题，有一定的灵活性．解决时应掌握和遵循一些基本的原则、即“安全性”、“精确性”、“方便性”和“误差小”、“仪器少”、“耗电少”等各方面要综合考虑．灵活运用．一、实验仪器的选择根据教学大纲及高考考试的要求，选择电学实验仪器主要是选择电表、滑动变阻器、电源等器件，通常可以从以下三方面人手：1．根据不使电表受损和尽量减少误差的原则选择电表．首先保证流过电流表的电流和加在电压表上的电压均不超过使用量程．然后合理选择量程。

务必使指针有较大偏转（一般取满偏刻度的2/3左右），以减少测读的误差．2．根据电路中可能出现的电流或电压范围需选择滑动受阻器．注意流过滑动变阻器的电流不超过它额定值．对高阻值的变阻器，如果滑动头稍有移动，使电流电压有很大变化的，不宜采用．3．应根据实验的基本要求来选择仪器．对于这种情况．只有熟悉实验原理．才能作出恰当的选择．【例1】有一电阻R，其阻值大约在40Ω至50Ω之问，需进一步测定其阻值，现有下列器材：电池组，电动势为9V，内阻忽略不计；电压表V，量程为0至10V，内阻20Ω；电流表A1，量程为0至50ｍA，内阻约20Ω；电流表A2，量程为0至300mA，内阻约4Ω；滑动变阻器R1，阻值范围为0至100Ω，额定电流1A；滑动变阻器R2，阻值范围为0至1700Ω，额定电流0.3A，开关Ｓ及导线若干．实验电路图如图１所示，实验中要求多测几组电流、电压．在实验中应选_________电流表和__________滑动变阻器．【分析与解】首先估算电路中可能达到的最大电流值，假设选电流表A1，则，超过了A1的量程，及假设选电流表A2，则，未超出A2的量程，故应选电流表A2，这一选择遵循了安全性原则．对滑动变阻器的选择。

高中物理电学部分的实验器材和电路选择探索导言物理是一门基础学科，而电学部分更是物理学中非常重要的一部分。

在高中阶段，学生学习物理电学部分不仅需要理论知识的学习，更需要实践中的实验操作和电路搭建的经验积累。

选取合适的实验器材和电路搭建对于高中物理教学至关重要。

在这篇文章中，我们将探索一些高中物理电学部分的实验器材和电路选择，希望能为高中物理教学提供一些参考。

实验器材的选择1. 电源：在进行电学实验时，电源是必不可少的器材。

在实验室中，通常会选择直流电源和交流电源，直流电源能够提供稳定的电流和电压，适用于大部分电学实验。

而交流电源则适用于一些特殊的实验，比如交流电路的研究和变压器的实验等。

2. 电流表和电压表：电流表和电压表是测量电路中电流和电压的重要仪器。

在进行电学实验时，需要时刻监测电路中的电流和电压，以确保实验的准确性和安全性。

3. 电阻箱：电阻箱是用来调节电路中电阻大小的器材，能够帮助学生深入理解电阻对电路的影响。

在电阻实验中，电阻箱是不可或缺的实验器材。

4. 万用表：万用表是电气量测量中非常实用的仪器，可以测量电阻、电流、电压等多种电气量。

在进行电学实验时，万用表的使用频率非常高。

5. 实验台：实验台是进行物理实验的基本设备，为学生提供了一个安全、稳定的操作平台。

电路的选择在进行电学实验时，合适的电路选择对于实验的顺利进行和学生的实践操作至关重要。

1. 并联电路和串联电路：并联电路和串联电路是最基本的电路类型，在进行电学实验时，学生需要通过实验验证并理解它们的特性和原理。

2. 三极管放大电路：三极管放大电路是高中电学实验中一个非常重要的实验内容，通过搭建三极管放大电路，学生可以深入理解三极管的工作原理和放大特性。

3. 变压器实验：变压器实验是学习交流电路的一个重要内容，在实验中，学生可以通过搭建变压器实验电路，了解变压器的工作原理和性能。

4. 电容器充放电实验：电容器充放电实验是学生了解电容器特性的重要实验内容，通过搭建电容器充放电电路，学生可以观察电容器的充电和放电过程，加深对电容器特性的理解。

中考物理电学实验知识点总结在中考物理中，电学实验是一个重要的考点，也是同学们学习的重点和难点。

下面我们就来对中考物理电学实验的知识点进行一个全面的总结。

一、探究电流与电压的关系1、实验目的探究通过导体的电流与导体两端电压的关系。

2、实验原理根据欧姆定律 I ＝ U ／ R，在电阻一定的情况下，通过导体的电流与导体两端的电压成正比。

3、实验器材电源、开关、导线、定值电阻、滑动变阻器、电压表、电流表。

4、实验步骤（1）按照电路图连接电路，注意电表的量程选择和正负接线柱的连接。

（2）闭合开关，移动滑动变阻器的滑片，使电阻两端的电压成整数倍变化（如 1V、2V、3V 等），同时记录对应的电流值。

（3）多次改变电阻两端的电压，重复步骤（2）。

5、实验数据处理根据记录的数据，在坐标纸上画出电流随电压变化的图像。

6、实验结论在电阻一定的情况下，通过导体的电流与导体两端的电压成正比。

7、注意事项（1）连接电路时，开关要断开。

（2）滑动变阻器要“一上一下”接入电路，且在实验前要将滑片移到阻值最大处。

（3）电压表和电流表要选择合适的量程，读数时要注意量程和分度值。

二、探究电流与电阻的关系1、实验目的探究通过导体的电流与导体电阻的关系。

2、实验原理根据欧姆定律 I ＝ U ／ R，保持导体两端的电压不变，改变导体的电阻，观察电流的变化。

3、实验器材电源、开关、导线、多个定值电阻（阻值不同）、滑动变阻器、电压表、电流表。

4、实验步骤（1）按照电路图连接电路，接入一个定值电阻，移动滑动变阻器的滑片，使电阻两端的电压保持不变（如 3V），记录此时的电流值。

（2）更换不同阻值的定值电阻，再次移动滑动变阻器的滑片，使电阻两端的电压仍为 3V，记录对应的电流值。

（3）重复步骤（2）。

5、实验数据处理分析实验数据，得出电流与电阻的关系。

6、实验结论在电压一定的情况下，通过导体的电流与导体的电阻成反比。

7、注意事项（1）更换电阻后，要及时调节滑动变阻器，使电阻两端的电压保持不变。

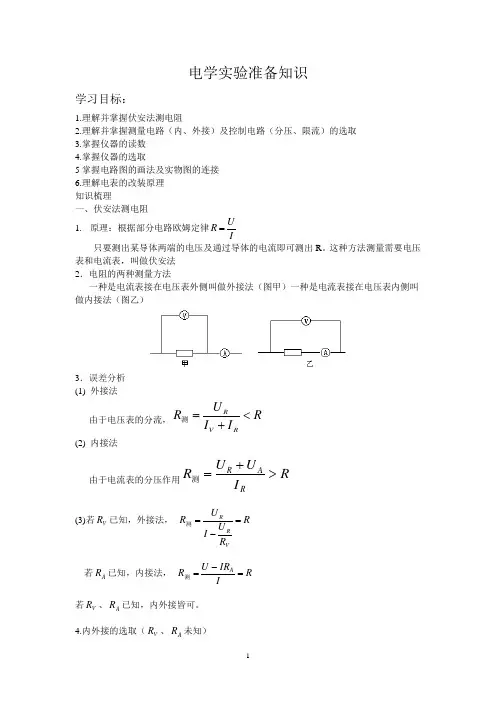

电学实验准备知识学习目标：1.理解并掌握伏安法测电阻2.理解并掌握测量电路（内、外接）及控制电路（分压、限流）的选取3.掌握仪器的读数4.掌握仪器的选取5掌握电路图的画法及实物图的连接 6.理解电表的改装原理 知识梳理一、伏安法测电阻1. 原理：根据部分电路欧姆定律IU R =只要测出某导体两端的电压及通过导体的电流即可测出R 。

这种方法测量需要电压表和电流表，叫做伏安法 2．电阻的两种测量方法一种是电流表接在电压表外侧叫做外接法（图甲）一种是电流表接在电压表内侧叫做内接法（图乙）3．误差分析 (1) 外接法由于电压表的分流，R I I U R RV R<+=测(2) 内接法由于电流表的分压作用R I U U R RAR >+=测(3)若V R 已知，外接法， R R U I U R VR R=-=测 若A R 已知，内接法， R IIR U R A=-=测 若V R 、A R 已知，内外接皆可。

4.内外接的选取（V R 、A R 未知）特别提示：电表示数变化大小是指相对变化的大小，即比较|ΔU |U 与|ΔI |I的大小．（1） 定量判定法：待测电阻为Rx ，电流表电阻为R A ，伏特表电阻为R V ，则①xVA x R R R R <时，选用电流表外接； ②xVA x R R R R >时，选用电流表内接； ③xVA x R R R R =时，选用两种接法都可以。

（2） 试触法：若不知Rx 的大概阻值，为了选择正确的测量电路以减少误差。

按图接好电路，让电压表一根接线P 先后与a 、b 处接触一下，如果电压表的示数有较大的变化，而电流表的示数变化不大（UU I I ∆<∆），则可采用电流表内接法；如果电流表的示数有较大的变化，而电压表的示数变化不大(UUI I ∆>∆)，则可采用电流表外接法。

二、控制电路（分压、限流）的选取1限流式2分压式3控制电路的选取1）A 、一般情况或者没有特别说明的情况下，由于限流电路能耗较小，结构连接简单，闭合电建前滑片P 应在b 端 闭合电建前滑片P 应在a 端应优先考虑限流连接方式B、R变＞RX 或R变≈RX ，要选用限流连接方式2）A、R变<RXB、要求测量电路的电压从零开始或要求测多组数据。

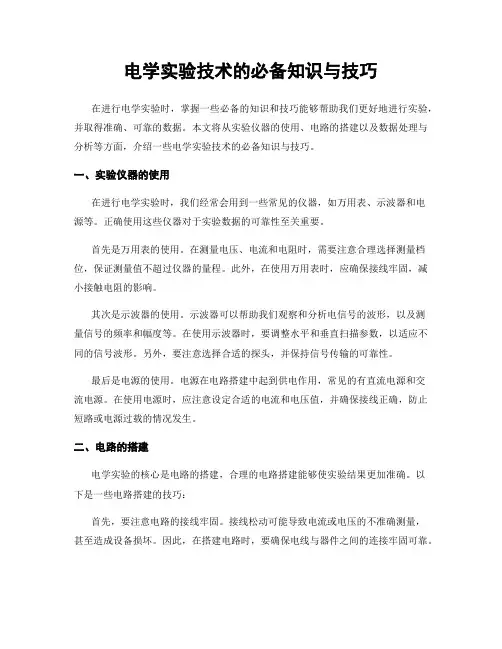

电学实验技术的必备知识与技巧在进行电学实验时，掌握一些必备的知识和技巧能够帮助我们更好地进行实验，并取得准确、可靠的数据。

本文将从实验仪器的使用、电路的搭建以及数据处理与分析等方面，介绍一些电学实验技术的必备知识与技巧。

一、实验仪器的使用在进行电学实验时，我们经常会用到一些常见的仪器，如万用表、示波器和电源等。

正确使用这些仪器对于实验数据的可靠性至关重要。

首先是万用表的使用。

在测量电压、电流和电阻时，需要注意合理选择测量档位，保证测量值不超过仪器的量程。

此外，在使用万用表时，应确保接线牢固，减小接触电阻的影响。

其次是示波器的使用。

示波器可以帮助我们观察和分析电信号的波形，以及测量信号的频率和幅度等。

在使用示波器时，要调整水平和垂直扫描参数，以适应不同的信号波形。

另外，要注意选择合适的探头，并保持信号传输的可靠性。

最后是电源的使用。

电源在电路搭建中起到供电作用，常见的有直流电源和交流电源。

在使用电源时，应注意设定合适的电流和电压值，并确保接线正确，防止短路或电源过载的情况发生。

二、电路的搭建电学实验的核心是电路的搭建，合理的电路搭建能够使实验结果更加准确。

以下是一些电路搭建的技巧：首先，要注意电路的接线牢固。

接线松动可能导致电流或电压的不准确测量，甚至造成设备损坏。

因此，在搭建电路时，要确保电线与器件之间的连接牢固可靠。

其次，选择合适的电路布局。

有时电路中的元件较多，需要尽量减小元件之间的互相干扰，可以采用分置式布局或使用屏蔽罩等方法。

此外，要避免电源线与信号线的交叉，减小互相干扰。

最后，减小电路中的误差。

电路中存在各种误差源，如电源漂移、电阻温度变化等。

为了减小这些误差，可以通过合理调节电源和选用精密元件等方式进行控制。

三、数据处理与分析在电学实验中，对实验数据进行准确可靠的处理与分析能够得到更有意义的结论。

首先是数据采集。

为了获得稳定的数据，我们通常会采取一定的平均化方法，比如多次测量取平均值。

中考物理电学实验知识点总结一、电学实验基础1、电学实验仪器11 电流表111 用途：测量电路中的电流。

112 量程：通常有 0 06A 和 0 3A 两个量程。

113 读数方法：明确量程和分度值，根据指针位置读数。

12 电压表121 用途：测量电路两端的电压。

122 量程：通常有 0 3V 和 0 15V 两个量程。

123 读数方法：明确量程和分度值，根据指针位置读数。

13 滑动变阻器131 原理：通过改变接入电路中电阻丝的长度来改变电阻。

132 作用：保护电路、改变电路中的电流和部分电路两端的电压。

133 接法：“一上一下”。

14 电阻箱141 用途：直接读出接入电路的电阻值。

142 读数方法：各旋钮对应的数字乘以相应的倍数，然后相加。

二、探究电流与电压、电阻的关系1、实验目的11 探究通过导体的电流与导体两端电压的关系。

12 探究通过导体的电流与导体电阻的关系。

2、实验原理：欧姆定律 I ＝ U ／ R 。

3、实验器材：电源、电流表、电压表、滑动变阻器、定值电阻、开关、导线若干。

4、实验步骤41 探究电流与电压的关系411 按电路图连接电路，注意电流表、电压表量程的选择和滑动变阻器的接法。

412 闭合开关，调节滑动变阻器，使电阻两端电压成整数倍变化（如 1V、2V、3V 等），分别读出对应的电流值，并记录。

413 分析数据，得出结论：在电阻一定时，通过导体的电流与导体两端的电压成正比。

42 探究电流与电阻的关系421 更换定值电阻，调节滑动变阻器，使电阻两端电压保持不变（如设定为 3V），读出对应的电流值，并记录。

422 分析数据，得出结论：在电压一定时，通过导体的电流与导体的电阻成反比。

三、伏安法测电阻1、实验目的：用伏安法测量电阻的阻值。

2、实验原理：R ＝ U ／ I 。

3、实验器材：电源、电流表、电压表、滑动变阻器、待测电阻、开关、导线若干。

4、实验步骤41 按电路图连接电路，注意电表量程的选择和滑动变阻器的接法。

选修3-1电学重点试验复习一、 测量电路的选择（电流表的内、外接问题）外接法（电流表在电压表的外部） 内接法（电流表在电压表的内部） 用来测小电阻（一般指几Ω至几十Ω） 用来测大电阻（一般指上几百甚至上千Ω） 记忆口诀：外小小内大大（外接法用来测量小电阻且测量值比真实值偏小，内接法用来测量大电阻且测量值比真实值偏大）二、 供电电路的选择（限流式、分压式问题）可以用限流式供电时就不能用分压式进展供电，因此我们只须要记住必需用分压式供电的三种状况：1、要求电压或电流从0开场调（比方描绘小灯泡的伏安特性曲线必需采纳分压式供电）或者电压或电流的调整范围尽可能大时（放心题目会给的）2、电表量程较小而电动势较大（即采纳限流式供电时，只要接通电路就会损坏电表。

）3、滑动变阻器的电阻远小于被限制的电阻（比方要测量的电阻几千Ω而滑动变阻器只有几十Ω，调整滑动变阻器时电表读数变更不明显。

）同学们，请细致视察以上四幅电路图，它们分别采纳了怎样的测量和供电电路？此外，你们发觉了什么？A R AB P D S E V R x A R A B P A R xS E V R A BPC SE R x V AR A B P B R x S E V A试验一、测定金属的电阻率一、试验目的(1)学会运用各种常用电学仪器，会正确读数. (2)学会运用螺旋测微器并驾驭正确读数方法.(3)学会用伏安法测量电阻的阻值，测定出金属的电阻率. (4)学会选择滑动变阻器的连接方式(分压、限流). 二、试验原理用毫米刻度尺测一段金属丝导线的长度L ，用螺旋测微器测导线的直径d ，用伏安法测导线的电阻R ，由 ，得 三、试验器材及原理图待测金属丝、米尺、螺旋测微器、电压表、电流表、直流电源、开关、滑动变阻器和导线若干.例1：某爱好小组在做“测定金属丝的电阻率”的试验中，通过粗测电阻丝的电阻约为5 Ω，为了使测量结果尽量准确，从试验室找到以下供选择的器材： A.电池组(3 V ，内阻约1 Ω)B.电流表A1(0～3 A ，内阻0.0125 Ω)C.电流表A2(0～0.6 A ，内阻约0.125 Ω)D.电压表V1(0～3 V ，内阻4 k Ω)E.电压表V2(0～15 V ，内阻15 k Ω)F.滑动变阻器R1(0～20 Ω，允许最大电流1 A)G.滑动变阻器R2(0～2000 Ω，允许最大电流0.3 A)H.开关、导线若干(1)试验时应从上述器材中选用 (填写仪器前字母代号).(2)测电阻时，电流表、电压表、待测电阻Rx 在组成测量电路时，应采纳安培表 接法，将设计的电路图画在图甲的方框内.(3)若用螺旋测微器测得金属丝的直径d 的读数如图乙，则读数为 mm.(4)若用L 表示金属丝的长度，d 表示直径，测得电阻为R ，请写出计算金属丝电阻率的表达式ρ＝ .2π·4RS d RL Lρ==甲四、稳固练习1. 某同学测定一根金属丝的电阻率．①用螺旋测微器测量金属丝的直径如图所示，则该金属丝的直径为_________mm ．②先用多用电表粗测其电阻．将选择开关调到欧姆挡“×10”档位并调零，测量时发觉指针向右偏转角度太大，这时他应当：a ．将选择开关换成欧姆挡的“_______”档位(选填“×100”或“×1”)b ．将红、黑表笔短接，调整________调零旋钮，使欧姆表指针指在_________处．再次测量电阻丝的阻值，其表盘及指针所指位置如左下图所示，则此段电阻丝的电阻为__________Ω．③现要进一步准确测量其阻值，试验室供应了以下各种器材，4V 的直流电源、3V 量程的直流电压表、电键、导线等．还有电流表及滑动变阻器各两个以供选用： A ．电流表A 1（量程0.3A ，内阻约1Ω） B ．电流表A 2（量程0.6A ，内阻约0.3Ω） C ．滑动变阻器R 1（最大阻值为10Ω） D ．滑动变阻器R 2（最大阻值为50Ω）为了尽可能进步测量准确度且要求电压调整范围尽量大．电流表应选________,滑动变阻器应选________（填器材前面的字母）．请在右上图中补齐连线以完本钱试验．2.在测定金属丝电阻率的试验中，金属丝长约0.8m ，直径小于1mm ，电阻在5Ω左右，试验步骤如下：①用螺旋测微器测量金属丝直径如图，则图中读数为 ；－+A－+V1510乙甲②用伏安法测量金属丝的电阻R 。

高中物理电学部分的实验器材和电路选择探索电学是高中物理教学中不可或缺的一部分，涉及到电场、电路、电磁感应等方面的知识，通过实验可以帮助学生更好地理解和掌握相关知识。

本文将探讨高中物理电学实验器材和电路的选择。

一、实验器材的选择1.电源：实验中需要使用不同电压和电流的电源，如直流电源、交流电源、组合电源等，不同实验需求不同的电源，根据实验需要选择合适的电源。

2.电流表和电压表：电流表和电压表是实验仪器中最基本的仪器之一，用以测量电路中的电流和电压，根据实验需要选择不同量程的电流表和电压表。

3.导线：实验中需要使用导线将电路中的元件连接起来，导线应选择导电性好、接触良好、结构合理的导线，尽量减少电路中的电阻损耗。

4.电阻：电阻元件是实验中经常使用的元件之一，可用于设计、制作和验证不同的电路，根据实验需要选择合适的电阻值和功率。

5.万用表：万用表是一个多功能电子测试仪，具有测量电压、电流、电阻、频率等多种功能，是现代电路实验中必不可少的仪器之一。

6.示波器：示波器是一种用于观察波形和信号的仪器，可以帮助学生更好地理解电路中的波形和信号变化，根据实验需求选择合适的示波器。

7.发生器：发生器是一种用于产生不同类型信号的信号源设备，具有不同类型的输出信号，如正弦波、方波、脉冲信号等，可用于设计和测试不同类型的电路。

二、电路的选择1.串联电路：串联电路是将电路中不同的元件依次连接起来，所有元件之间连接在同一电路中，电流在电路中依次流过所有元件，电压分配在各个元件之间。

串联电路可以用于测试电阻和电容的特性，仪器中可以使用万用表、示波器、电流表和电压表等设备。

总之，对于高中物理学生来说，电学实验器材和电路的选择是非常重要的，根据实验需要合理选择器材和电路，可以有效地提高实验效果，让学生更好地掌握电学知识。

初中物理课外实验电学知识电学是物理学的重要分支之一，通过实验学习电学知识可以帮助学生巩固理论知识，培养实践能力，提高科学素养。

下面将介绍几个适合初中学生进行的电学实验，帮助学生深入理解电学知识。

实验一：简单电路实验材料：电池、电灯、导线、开关等。

步骤：1. 将电池和电灯连接在一起，使用导线连接它们。

2. 让学生尝试按下开关，观察电灯是否亮起。

实验原理：当开关关闭时，电池会提供电流，电流通过导线流入电灯的灯丝，灯丝发热并发出光。

当开关打开时，电流不再流动，电灯熄灭。

实验二：串联和并联电路实验材料：电池、电灯、导线、开关等。

步骤：1. 将两个电灯分别与电池连接，一个电灯接在电池的正极和负极之间，另一个电灯则接在第一个电灯后面。

2. 分别进行串联和并联电路的实验，观察电灯亮起情况。

实验原理：串联电路是指电池、电灯等元件按照一串一串的方式连接在一起，电流只能沿着一条路径流动。

并联电路是指电池、电灯等元件同时连接在一起，电流可以分成多条路径流动。

在串联电路实验中，电灯亮度会较低；而在并联电路实验中，每个电灯的亮度基本相同。

实验三：简单测量电阻实验材料：电池、导线、电阻、电流表等。

步骤：1. 将电源的正极与一个端子连接，再用导线将另一个端子连接到电阻元件上。

从电阻的另一端引出导线连接到电源的负极。

2. 将电流表连接到电阻的两端，记录下电流表示数。

实验原理：根据欧姆定律，电阻与电流成正比，即R=U/I，其中R表示电阻、U表示电压、I表示电流。

通过测量电流和已知电压，可以计算得出电阻的数值。

通过以上实验，学生可以亲身体验电学知识，加深对电路原理、电流、电压、电阻等概念的理解。

学生可以通过实验结果，观察到电路中电灯的明暗、电阻数值的差异，进一步认识到电学在现实生活中的应用。

总结：通过初中物理课外实验，学生可以加深对电学知识的理解，同时培养实践能力、观察力以及快速解决问题的能力。

实验中学生可以体验到电路的形成、电流、电压以及电阻的概念，巩固并扩展课堂上所学的知识。

物理电学实验的操作要点在物理学习中，电学实验是非常重要的一部分。

通过亲自动手操作电学实验，我们能够更深入地理解电学概念和规律，培养实验技能和科学思维。

然而，要想成功完成电学实验并获得准确可靠的实验结果，必须掌握一些关键的操作要点。

接下来，让我们一起探讨一下这些要点。

一、实验前的准备工作（一）熟悉实验原理和目的在进行任何电学实验之前，首先要清楚地了解实验的原理和目的。

这包括掌握相关的电学概念、公式和定律，明确实验要探究的问题以及预期的实验结果。

只有对实验的理论基础有深入的理解，才能在操作过程中有的放矢，准确地进行测量和分析。

（二）检查实验器材在开始实验之前，要仔细检查所使用的实验器材是否完好无损、功能正常。

对于电表（如电流表、电压表），要检查指针是否能灵活转动，刻度是否清晰，零刻度是否准确。

对于电源，要检查电压是否稳定，输出是否正常。

对于导线、电阻、电容等元件，要检查其外观是否有破损，阻值或电容值是否符合实验要求。

如果发现器材有问题，应及时更换，以免影响实验的进行。

（三）选择合适的实验器材根据实验的要求和条件，选择合适的实验器材。

例如，在测量电阻时，如果电阻值较小，应选择电流表外接法；如果电阻值较大，应选择电流表内接法。

在选择电源时，要考虑其电压大小和稳定性是否满足实验需求。

同时，还要注意实验器材的精度和量程，以确保测量结果的准确性和可靠性。

（四）设计合理的实验电路根据实验原理和目的，设计合理的实验电路。

电路的设计要简洁明了，避免复杂的连线和不必要的元件。

在设计电路时，要考虑如何控制变量、测量数据以及减小误差。

同时，还要注意电路的安全性，避免短路、过载等情况的发生。

二、实验中的操作要点（一）正确连接电路连接电路是电学实验中非常关键的一步。

在连接电路时，要先断开电源，按照电路图从电源的正极开始，依次连接各个元件。

连接导线时，要确保导线的接头牢固可靠，避免接触不良。

对于电表，要注意正负极的连接，电流表要串联在电路中，电压表要并联在被测电路两端。

九年级电路实验操作知识点电路实验对于九年级学生来说，是学习电路原理和电子技术的重要环节。

本文将介绍九年级电路实验的操作知识点，包括实验前的准备工作、实验中的仪器使用、实验步骤和实验注意事项。

一、实验前准备1. 确定实验目的：在进行实验之前，要明确实验的目的，清楚自己要验证或观察的现象或规律，明确实验的目标，便于后续实验的准确进行。

2. 查阅资料：在进行电路实验之前，要先查阅相关的教材、参考书或网络资料，了解实验所涉及的原理和操作步骤，掌握相关的基础知识。

3. 检查仪器和材料：在进行实验之前，要检查实验所需的仪器和材料是否完备，并确保其正常工作。

如实验中需要使用的电源、导线、电阻等是否齐全，并检查仪器的接线是否牢固。

二、仪器使用1. 万用表的使用：万用表是电路实验中常用的测量仪器，可以测量电流、电压、电阻等参数。

在使用万用表时，需要注意选择适当的量程，并正确连接仪表和被测电路，确保测量结果准确。

2. 示波器的使用：示波器是用于显示电压信号波形的测量仪器，常用于观察交流信号的频率、幅度和相位等特性。

在使用示波器时，需要调节好设置参数，正确连接示波器和被测电路，以获得清晰的波形显示。

3. 电源的使用：电路实验中通常需要使用直流电源或交流电源。

在使用电源时，需要注意选择合适的电压和电流输出，并检查电源的连接是否正确，防止电源电压超过电路元件的额定值，导致元件损坏或实验失败。

三、实验步骤1. 实验电路搭建：按照实验要求，选择适当的电路图，进行电路的搭建。

在搭建电路时，要注意将元件正确连接，并确保连接牢固。

在连接导线时，要注意导线的长度和导线之间的间隔，避免短路或误差的出现。

2. 参数调节：在实验过程中，可能需要调节一些参数，如电阻值、电压大小等。

在调节参数时，要谨慎操作，避免产生过大的电流或电压，以保证实验的安全性。

3. 数据记录与分析：在实验过程中，要及时记录实验数据和观察结果。

记录数据时，要确保准确性和完整性，并进行必要的分析和处理。

物理实验预习报告————制流电路、分压电路和电学实验基础知识计科1204 吕勇良2012011202【实验目的】1. 了解电学实验的要求、操作流程和安全知识；2. 学习电学实验中常用一区的使用方法；3. 学习连接电路的一般方法，学习用变阻器连成制流电路和分压电路的方法。

【实验仪器】电流表、电压表、电阻箱、滑线变阻器、稳压电源、开关、导线 【实验原理】电路可以千变万化，但一个电路一般可以分为电源、控制和测量三个部分。

测量电路是先根据实验要求而确定好的，例如要校准某一电压表，需选一个标准的电压表和它关联，这就是测量线路，它可以等效于一个负载，这上负载可能是容性的、感性的或简单的电阻，以R Z 表示其负载.根据测量的要求，负载电流值I 和电压U 在一定的范围内变化，这就要求有一个合适的电源。

控制电路的任务就是控制负载的电流和电压，使其数值和范围达到预定的要求。

常用的是制流电路或分压电路。

控制元件主要使用变阻器或电阻箱。

1.制流电路电路如图2所示，图中E 为直流电源;R 0为变阻器，A 为电流表,R Z 为负载, K 为电源开关。

它是将变阻器的滑动头C 和任一固定端（如A 端）串联在电路中，作为一个可变电阻，移动滑动头的位置可以连续改变AC 之间的电阻R AC ，从而改变整个电路的电流I 。

图2制流电路图ACZ R R EI +=(1)当C 滑至A 点R AC ＝0 ，ZR EI =max ,负载处 E U =max ； 当C 滑到B 点R AC ＝错误！未找到引用源。

0 , 0min R R EI Z +=, Z Z R R R E U 0min +=电压调节范围：E R R R ZZ+0EAKABC R ZER 0相应的电流变化为：ZR R E +0Z R E一般情况下负载R Z 中的电流为X K K I R R R R R E R R EI AC Z ACZ +=+=+=max 000 (2) 式中 0R R K Z=， 0R R X AC = 。
