LED用恒压源与用恒流源对比一览表

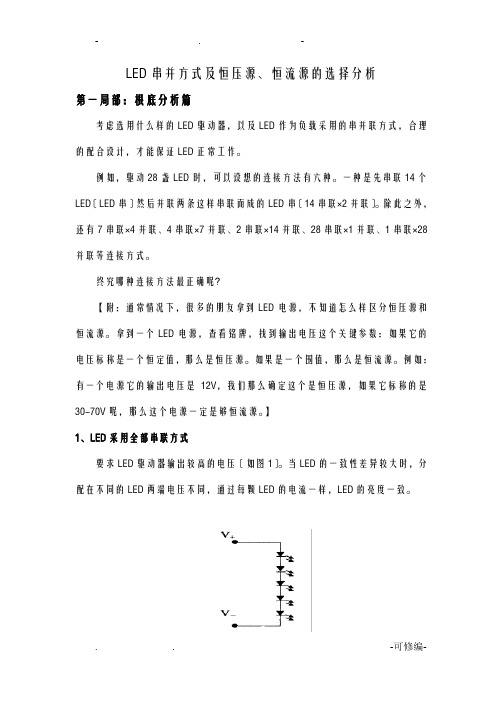

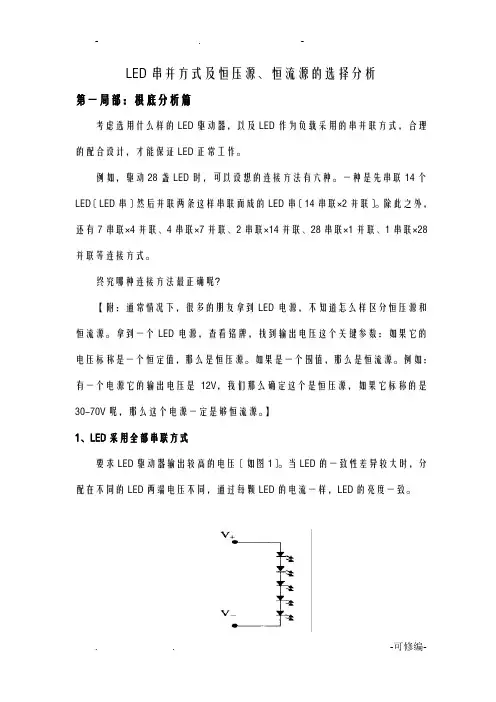

LED串并方式及恒压源、恒流源的选择分析第一局部：根底分析篇考虑选用什么样的LED驱动器，以及LED作为负载采用的串并联方式，合理的配合设计，才能保证LED正常工作。

例如，驱动28盏LED时，可以设想的连接方法有六种。

一种是先串联14个LED〔LED串〕然后并联两条这样串联而成的LED串〔14串联×2并联〕。

除此之外，还有7串联×4并联、4串联×7并联、2串联×14并联、28串联×1并联、1串联×28并联等连接方式。

终究哪种连接方法最正确呢？【附：通常情况下，很多的朋友拿到LED电源，不知道怎么样区分恒压源和恒流源。

拿到一个LED电源，查看铭牌，找到输出电压这个关键参数：如果它的电压标称是一个恒定值，那么是恒压源。

如果是一个围值，那么是恒流源。

例如：有一个电源它的输出电压是12V，我们那么确定这个是恒压源，如果它标称的是30-70V呢，那么这个电源一定是够恒流源。

】1、LED采用全部串联方式要求LED驱动器输出较高的电压〔如图1〕。

当LED的一致性差异较大时，分配在不同的LED两端电压不同，通过每颗LED的电流一样，LED的亮度一致。

图1图2当某一颗LED品质不良短路时，如果采用稳压式驱动〔如常用的阻容降压方式〕，由于驱动器输出电压不变，那么分配在剩余的LED两端电压将升高，驱动器输出电流将增大，导致容易损坏余下的所有LED。

如采用恒流式LED驱动，当某一颗LED品质不良短路时，由于驱动器输出电流保持不变，不影响余下所有LED 正常工作。

当某一颗LED品质不良断开后，串联在一起的LED将全部不亮。

解决的方法是在每个LED两端并联一个稳压管，当然稳压管的导通电压需要比LED的导通电压高，否那么LED就不亮了。

2、LED采用全部并联方式要求LED驱动器输出较大的电流，负载电压较低〔如图3〕。

分配在所有LED 两端电压一样，当LED的一致性差异较大时，而通过每颗LED的电流不一致，LED 的亮度也不同。

如何区分LED开关电源是恒流源还是恒压源
描述
开关电源可以分为恒流源和恒压源，我们普通意义上所指的电源都是指恒压源。

比如实验室里用的稳压源多是指恒压源。

而恒流源在LED照明行业比较常见，LED吸顶灯多数都是通过恒流源来驱动的。

这两种电源是可以区分的。

什么是恒压源
从字面意思来看，电压是恒定的。

在功率范围内，改变负载电路时，输出电压不会随负载的变化而变化，而输出电流会发生变化，这就叫做恒压源。

普通意义上的电源就是指恒压源，恒压源的输出电流会随着负载的变化而变化，而电压恒定。

什么是恒流源
电流是恒定的，在功率范围内，不管负载电路如何变化，输出电流始终是恒定的，而只有输出电压发生变化，这就叫做恒流源。

如何区分恒流源和恒压源
知道了恒流源和恒压源的定义，就很容易区分这两种电源了。

找一个负载电阻接入电源中，在功率范围内，设置好电源的输出后，开始调节负载电阻的阻值。

阻值改变后，如果电流发生变化，而电压不变，则这个电源就是恒压源；阻值改变后，如果电压发生变化，而电流不变，则这个电源就是恒流源。

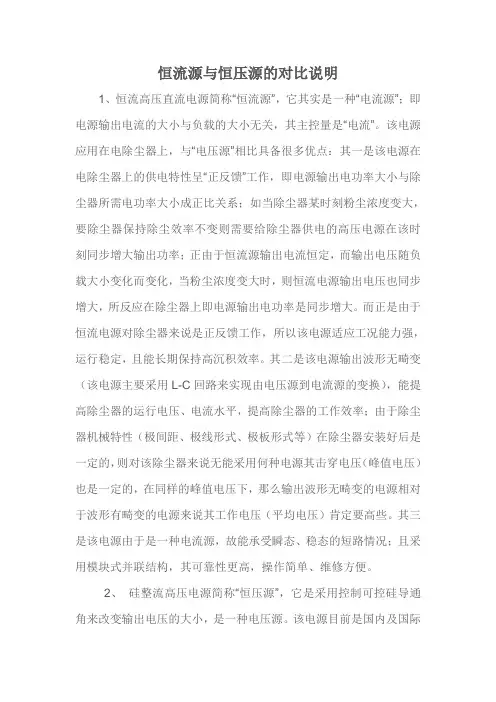

恒流源与恒压源的对比说明1、恒流高压直流电源简称“恒流源”，它其实是一种“电流源”；即电源输出电流的大小与负载的大小无关，其主控量是“电流”。

该电源应用在电除尘器上，与“电压源”相比具备很多优点：其一是该电源在电除尘器上的供电特性呈“正反馈”工作，即电源输出电功率大小与除尘器所需电功率大小成正比关系；如当除尘器某时刻粉尘浓度变大，要除尘器保持除尘效率不变则需要给除尘器供电的高压电源在该时刻同步增大输出功率；正由于恒流源输出电流恒定，而输出电压随负载大小变化而变化，当粉尘浓度变大时，则恒流电源输出电压也同步增大，所反应在除尘器上即电源输出电功率是同步增大。

而正是由于恒流电源对除尘器来说是正反馈工作，所以该电源适应工况能力强，运行稳定，且能长期保持高沉积效率。

其二是该电源输出波形无畸变（该电源主要采用L-C回路来实现由电压源到电流源的变换），能提高除尘器的运行电压、电流水平，提高除尘器的工作效率；由于除尘器机械特性（极间距、极线形式、极板形式等）在除尘器安装好后是一定的，则对该除尘器来说无能采用何种电源其击穿电压（峰值电压）也是一定的，在同样的峰值电压下，那么输出波形无畸变的电源相对于波形有畸变的电源来说其工作电压（平均电压）肯定要高些。

其三是该电源由于是一种电流源，故能承受瞬态、稳态的短路情况；且采用模块式并联结构，其可靠性更高，操作简单、维修方便。

2、硅整流高压电源简称“恒压源”，它是采用控制可控硅导通角来改变输出电压的大小，是一种电压源。

该电源目前是国内及国际广泛采用的电除尘高压直流电源，其用单片机控制技术已经相当成熟；在工况较稳定的场合得到广泛的使用。

大大节省用户成本。

3、该两种电源是目前应用在静电除尘领域的主要电源产品，在应用场合来讲各有有缺点；恒流高压直流电源在额定容量较大时（特别是输出电流大于600mA）成本很高，而且显得较为笨重，缺乏价格竞争优势；硅整流高压直流电源在大容量时具备明显成本优势时，随着容量的增大其价格增加较为缓和；具备较强的价格优势。

... 关于LED驱动电源恒压与恒流区别的解析1.恒流电源是电源电压发生变化，而流过负载的电流不变。

恒压电源是流过负载的电流变化时，电源电压不发生变化不要简单的用欧姆定律来理解，电源不是直接接负载，中间都有个电路。

2.所谓恒流/恒压就是在一定范围内输出电流/电压保持恒定。

“恒定”的前提是在一定范围内。

对于“恒流”就是输出电压要在一定范围内，对于“恒压”就是输出电流要在一定范围内。

超出这个范围“恒定”就无法保持。

因此恒压源会设定输出电流档（最大可输出）的参数。

其实电子世界里根本没有“恒定”这个东西，所有电源都有负载调整率（load regulation）这个指标。

以恒压（电压）源为例：随着你负载的加大，输出电压一定是下降的。

3.恒压源和恒流源在定义上的区别：1）恒压源在允许的负载情况下，输出的电压是恒定的，不会随负载的变化而变化。

通常应用于小功率LED模块，小功率LED灯条用的比较多。

恒压源就是我们常说的稳压电源，能保证负载（输出电流）变化的情况下，保持电压不变。

2）恒流源在允许的负载情况下，输出的电流是恒定的，不会随着负载的变化而变化，通常应用在大功率LED和高档小功率产品上。

*如果从寿命上考良的话，恒流源LED驱动比较好一点。

恒流源是在负载变化的情况下，能相应的调整自己的输出电压，使输出电流保持不变。

我们见到的开关电源基本上都是恒压源，而所谓的“恒流型开关电源”则是在恒压源的基础之上，在输出上加一个小阻值的采样电阻，通过反馈到前级去控制来进行恒流控制。

4.如何从电源参数上识别是恒压源还是恒流源呢？可以从电源的label上看：如果他标识的输出电压是一个恒定的值（如Vo=48V），就是恒压源；如果标识的是一个电压范围(如Vo为45~90V)，可以确定这是个恒流源了。

5.恒压源与恒流源的优缺点：恒压源能够为负载提供恒定的电压，理想的恒压源内阻为零，不能短路：恒流源可以为负载提供恒定的电流，理想的恒流源内阻为无穷大，不能开路。

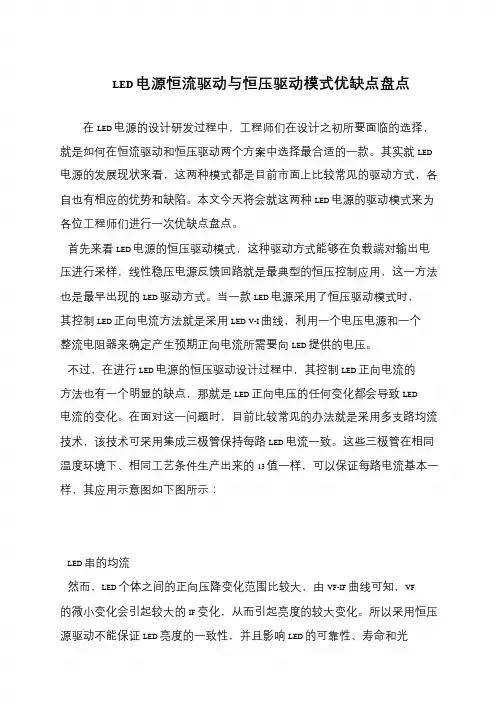

LED 电源恒流驱动与恒压驱动模式优缺点盘点
在LED 电源的设计研发过程中，工程师们在设计之初所要面临的选择，就是如何在恒流驱动和恒压驱动两个方案中选择最合适的一款。

其实就LED 电源的发展现状来看，这两种模式都是目前市面上比较常见的驱动方式，各自也有相应的优势和缺陷。

本文今天将会就这两种LED 电源的驱动模式来为各位工程师们进行一次优缺点盘点。

首先来看LED 电源的恒压驱动模式，这种驱动方式能够在负载端对输出电压进行采样，线性稳压电源反馈回路就是最典型的恒压控制应用，这一方法也是最早出现的LED 驱动方式。

当一款LED 电源采用了恒压驱动模式时，其控制LED 正向电流方法就是采用LED V-I 曲线，利用一个电压电源和一个整流电阻器来确定产生预期正向电流所需要向LED 提供的电压。

不过，在进行LED 电源的恒压驱动设计过程中，其控制LED 正向电流的方法也有一个明显的缺点，那就是LED 正向电压的任何变化都会导致LED 电流的变化。

在面对这一问题时，目前比较常见的办法就是采用多支路均流技术，该技术可采用集成三极管保持每路LED 电流一致。

这些三极管在相同温度环境下、相同工艺条件生产出来的13 值一样，可以保证每路电流基本一样，其应用示意图如下图所示：
LED 串的均流
然而，LED 个体之间的正向压降变化范围比较大，由VF-IF 曲线可知，VF 的微小变化会引起较大的IF 变化，从而引起亮度的较大变化。

所以采用恒压源驱动不能保证LED 亮度的一致性，并且影响LED 的可靠性、寿命和光。

如何区分LED开关电源是恒流和恒压LED灯的广泛应用为照明提供了更多的可能性。

为了让LED灯稳定工作，必须使用专门的开关电源，其一般分为恒流和恒压两种。

如果您不知道如何区分两者的区别，那么本文将为您提供帮助。

恒压和恒流的定义恒压开关电源可以在其输出端口提供固定的电压，而输出端口的电流取决于负载电阻大小。

恒流开关电源，则可以在不同的载荷下提供相同的电流，而输出电压则会自动调整，以保持稳定。

在LED照明中，恒流驱动电源是常用的电源类型，因为它可以提供稳定的电流来驱动LED灯。

如果使用恒压电源，LED的电流可能会不稳定，从而导致灯炸或损坏。

区分恒流和恒压开关电源下面是一些常见的区分恒流和恒压开关电源的方法：电源规格参数当您购买任何一种开关电源时，规格参数将直接指明其是恒流还是恒压。

恒流开关电源的规格参数将包括输出电流和最大输出电压，而恒压则是包括输出电压和最大输出电流。

外观在大多数情况下，恒流和恒压开关电源从外观上看并无太大区别。

特别的，通常相同品牌的两种不同型号可能外观几乎一模一样。

但是，根据外壳上的标签或印刷手册，可能会指明其是恒流或恒压电源。

适用负载恒流开关电源适用于需要恒定电流的电路或设备，例如LED灯条，发光二极管等。

而恒压电源则适用于需要固定电压的电路或设备，例如计算机设备，移动充电器等。

稳定性和效率恒流电源通常比恒压更稳定。

因为它们提供相同的电流，无论负载如何变化，因此对于驱动LED照明系统来说，更高的稳定性和一致性可以确保更好的长期性能。

另一方面，由于恒流电源需要不断调整输出电压，所以存在一定的电能损耗，在效率方面可能会比恒压慢一些。

总结了解开关电源是恒流还是恒压的方法对于正确购买和使用LED照明系统非常重要。

需要注意的是，从外观上看电源通常不能准确地确定其类型，必须查看规格参数或拆开电源以确定其类别。

总之，对于需要长期稳定工作的LED灯，恒流驱动电源是更好的选择，而恒压开关电源则适用于需要稳定电压的其他设备。

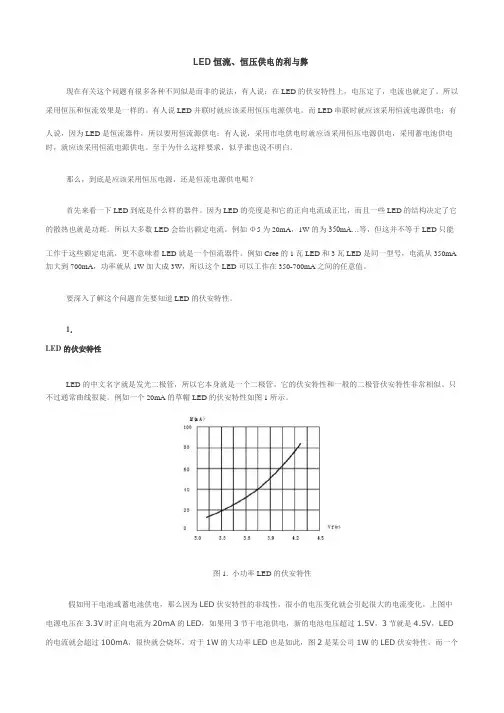

LED恒流、恒压供电的利与弊现在有关这个问题有很多各种不同似是而非的说法，有人说：在LED的伏安特性上，电压定了，电流也就定了。

所以采用恒压和恒流效果是一样的。

有人说LED并联时就应该采用恒压电源供电，而LED串联时就应该采用恒流电源供电；有人说，因为LED是恒流器件，所以要用恒流源供电；有人说，采用市电供电时就应该采用恒压电源供电，采用蓄电池供电时，就应该采用恒流电源供电。

至于为什么这样要求，似乎谁也说不明白。

那么，到底是应该采用恒压电源，还是恒流电源供电呢？首先来看一下LED到底是什么样的器件。

因为LED的亮度是和它的正向电流成正比，而且一些LED的结构决定了它的散热也就是功耗。

所以大多数LED会给出额定电流，例如Φ5为20mA，1W 的为350mA…等，但这并不等于LED只能工作于这些额定电流，更不意味着LED就是一个恒流器件。

例如Cree的1 瓦LED和3瓦LED是同一型号，电流从350mA 加大到700mA，功率就从1W 加大成3W，所以这个LED可以工作在350-700mA之间的任意值。

要深入了解这个问题首先要知道LED的伏安特性。

1．LED 的伏安特性LED 的中文名字就是发光二极管，所以它本身就是一个二极管。

它的伏安特性和一般的二极管伏安特性非常相似。

只不过通常曲线很陡。

例如一个20mA的草帽LED的伏安特性如图1所示。

图1. 小功率LED的伏安特性假如用干电池或蓄电池供电，那么因为LED伏安特性的非线性，很小的电压变化就会引起很大的电流变化，上图中电源电压在3.3V时正向电流为20mA的LED，如果用3节干电池供电，新的电池电压超过1.5V，3节就是4.5V，LED 的电流就会超过100mA，很快就会烧坏。

对于1W的大功率LED也是如此，图2是某公司1W的LED伏安特性，而一个12V蓄电池的电压，在充满电到快放完电的电压可以从14.5V降到10.5V。

相差将近20%。

从伏安特性上可以看出，电源电压的10%的变化（3.4V-3.1V），就会引起正向电流的3.5倍的变化（从350mA变到100mA）。

现在有关这个问题有很多各种不同似是而非的说法，有人说：在LED的伏安特性上，电压定了，电流也就定了。

所以采用恒压和恒流效果是一样的。

有人说LED并联时就应该采用恒压电源供电，而LED串联时就应该采用恒流电源供电；有人说，因为LED是恒流器件，所以要用恒流源供电；有人说，采用市电供电时就应该采用恒压电源供电，采用蓄电池供电时，就应该采用恒流电源供电。

至于为什么这样要求，似乎谁也说不明白。

那么，到底是应该采用恒压电源，还是恒流电源供电呢？首先来看一下LED到底是什么样的器件。

因为LED的亮度是和它的正向电流成正比，而且一些LED的结构决定了它的散热也就是功耗。

所以大多数LED 会给出额定电流，例如Φ5为20mA，1W的为350mA…等，但这并不等于LED 只能工作于这些额定电流，更不意味着LED就是一个恒流器件。

例如Cree的1瓦LED和3瓦LED是同一型号，电流从350mA加大到700mA，功率就从1W 加大成3W，所以这个LED可以工作在350-700mA之间的任意值。

要深入了解这个问题首先要知道LED的伏安特性。

1．LED的伏安特性LED的中文名字就是发光二极管，所以它本身就是一个二极管。

它的伏安特性和一般的二极管伏安特性非常相似。

只不过通常曲线很陡。

例如一个20mA的草帽LED的伏安特性如图1所示。

图1. 小功率LED的伏安特性假如用干电池或蓄电池供电，那么因为LED伏安特性的非线性，很小的电压变化就会引起很大的电流变化，上图中电源电压在3.3V时正向电流为20mA 的LED，如果用3节干电池供电，新的电池电压超过1.5V，3节就是4.5V，L ED的电流就会超过100mA，很快就会烧坏。

对于1W的大功率LED也是如此，图2是某公司1W的LED伏安特性，而一个12V蓄电池的电压，在充满电到快放完电的电压可以从14.5V降到10.5V。

相差将近20%。

从伏安特性上可以看出，电源电压的10%的变化（3.4V-3.1V），就会引起正向电流的3.5倍的变化（从350mA变到100mA）。

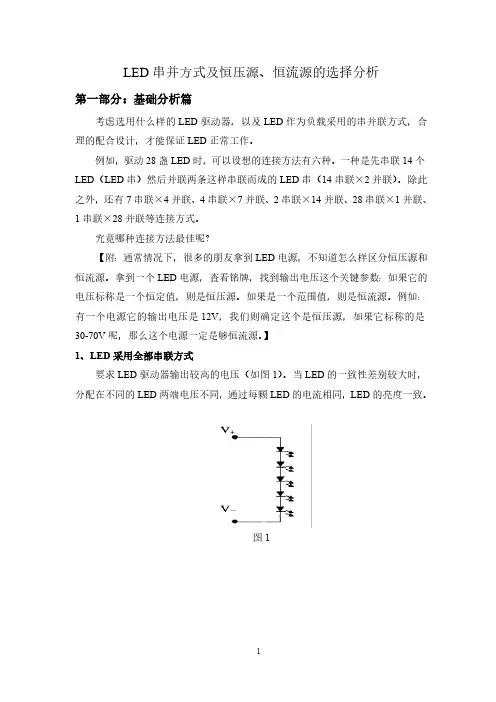

LED串并方式及恒压源、恒流源的选择分析第一部分：基础分析篇考虑选用什么样的LED驱动器，以及LED作为负载采用的串并联方式，合理的配合设计，才能保证LED正常工作。

例如，驱动28盏LED时，可以设想的连接方法有六种。

一种是先串联14个LED（LED串）然后并联两条这样串联而成的LED串（14串联×2并联）。

除此之外，还有7串联×4并联、4串联×7并联、2串联×14并联、28串联×1并联、1串联×28并联等连接方式。

究竟哪种连接方法最佳呢？【附：通常情况下，很多的朋友拿到LED电源，不知道怎么样区分恒压源和恒流源。

拿到一个LED电源，查看铭牌，找到输出电压这个关键参数：如果它的电压标称是一个恒定值，则是恒压源。

如果是一个范围值，则是恒流源。

例如：有一个电源它的输出电压是12V，我们则确定这个是恒压源，如果它标称的是30-70V呢，那么这个电源一定是够恒流源。

】1、LED采用全部串联方式要求LED驱动器输出较高的电压（如图1）。

当LED的一致性差别较大时，分配在不同的LED两端电压不同，通过每颗LED的电流相同，LED的亮度一致。

图1图2当某一颗LED品质不良短路时，如果采用稳压式驱动（如常用的阻容降压方式），由于驱动器输出电压不变，那么分配在剩余的LED两端电压将升高，驱动器输出电流将增大，导致容易损坏余下的所有LED。

如采用恒流式LED驱动，当某一颗LED品质不良短路时，由于驱动器输出电流保持不变，不影响余下所有LED正常工作。

当某一颗LED品质不良断开后，串联在一起的LED将全部不亮。

解决的办法是在每个LED两端并联一个稳压管，当然稳压管的导通电压需要比LED的导通电压高，否则LED就不亮了。

2、LED采用全部并联方式要求LED驱动器输出较大的电流，负载电压较低（如图3）。

分配在所有LED 两端电压相同，当LED的一致性差别较大时，而通过每颗LED的电流不一致，LED 的亮度也不同。

LED灯为什么要用恒流电源供电，用恒压电源会有什么问题LED灯与传统的白炽灯或者节能灯相比有明显优势，比如发光效率高，节能性能好，寿命长等。

但是LED照明灯一般需要设计专用的恒流驱动电源，常见的直流恒压电源虽然也可以点亮LED灯，但是在实际的应用中一般不使用普通的直流恒压电源驱动，为什么不使用直流恒压源而要使用恒流源驱动呢？这是由LED发光二极管的伏安特性和温度特性决定的，首先要说的是伏安特性，发光二极管的伏安特性与普通二极管基本相同，即正常发光状态下流过它的电流与加在这两端的电压成非线性关系，在正向电压供电的情况下发光二极管的伏安特性比普通二极管还要“陡峭”一些，就是说同样电压波动的情况下发光二极管的电流波动比普通二极管还要大。

这样正常发光状态下当两端电压发生并不大的变动时，就会导致电流发生很大的变化，而过大的电流会导致发光二极管损坏。

所以保证正常工作状态的发光二极管电流稳定就很重要。

讲到这里，估计有些同学可能会问，我们如果能保证恒电压源电压稳定无波动，是不是就可以使用恒压源给LED供电呢？其实即使能保证恒压电流电压稳定也不行，这里涉及到的情况比较多，也比较复杂。

比如像下面图中排列的照明灯，先是三个发光二极管串联，之后再用这样三个串联的进行多组并联，由于制造工艺很难保证每个二极管的特性都一样，所以这样联接的LED灯每个串路表现出来的伏安特性会有差别，这样即使给每个串路两端供同样电压也可能出现发光亮度不均匀的情况。

而且对于一些电池供电的LED照明灯，随着工作时间的增加，电池输出电压很难保证无波动。

还有一种情况就是温度特性的影响，LED灯具有负温度特性，当工作温度升高时它的PN结间电阻会减小，导通电压也随之减小，正向伏安特性曲线会左移，就像下图中虚线所示的那样，这样在同样电压的情况下，它的工作电流就会增大，而工作电流增大又反过来继续促使其温度升高，这种恶性循环会导致它的控制电流失控，最终损坏LED，所以为了应对这种情况，也需要使用恒流源进行供电。

从LED原理分析用恒流供电还是恒压供电LED（Light Emitting Diode）是一种半导体器件，通过电子和空穴的复合辐射出可见光。

在探讨LED供电方式时，我们需要考虑其工作原理以及需要满足的电流和电压条件。

首先，我们来了解一下LED的工作原理。

当LED器件正向偏置时，电流通过LED管芯，从而使得电子和空穴重新复合。

在这个复合过程中，能量会以光子的形式辐射出来，从而产生可见光。

这就是LED的发光原理。

可以看出，LED发光的前提是通过管芯注入合适的电流。

接下来，我们来探讨用恒流供电和恒压供电中哪一种更适合LED。

一方面，LED的亮度和电流之间有着密切的关系。

亮度随电流的增加而增加，但过高的电流会导致LED出现过载现象，影响其寿命和稳定性。

另一方面，LED是一种电压敏感型元件，电压的变化会造成LED的电流变化，从而影响亮度和稳定性。

综上所述，针对LED的特点和工作原理，我们可以得出以下结论：1.恒流供电：由于LED亮度与电流之间的线性关系比较稳定，因此恒流供电是一种可行的选择。

通过恒流供电，可以确保在合理范围内提供稳定的电流，以保证LED的亮度和寿命。

2.恒压供电：尽管LED对电压的响应比较敏感，但在一些特定应用场景下，恒压供电也是可行的。

例如，当需要供电给多个串联或并联的LED 时，可以采用恒压供电方式，以确保每个LED上都有稳定的电压。

另外，值得注意的是，无论是恒流供电还是恒压供电，都需要考虑使用合适的电源和电流或电压控制器。

恒流供电需要选择合适的驱动电流控制器，以保持恒定的电流；恒压供电则需要使用合适的电源电压控制器，以保持稳定的电压。

综上所述，从LED的工作原理和特点来看，恒流供电是更为常见和合理的选择。

然而，在特定的应用场景下，恒压供电也是可行的，并且在多个LED链接时也是需要考虑的供电方式。

无论采用哪种方式，都需要确保提供稳定的供电，以确保LED的亮度、寿命和稳定性。

发光二极管的驱动方式中，恒压和横流哪种好？
恒流和恒压驱动是LED驱动的两种常用技术方案。

恒压驱动中，LED和限流电阻串联在一起，整体接在恒定的电压中；恒流驱动中，输出的电流为恒定的流过LED的电流都是一致的，亮度比较均匀。

从驱动方案上，恒流和恒压无所谓好坏，只有哪种方案最适合。

下面介绍这两种方案。

1 恒压驱动型这种方式适用于驱动LED数量比较少的情况，每一个LED都接一个限流电阻，防止电流过大将LED烧坏。

由于LED具有正向导通压降，并且每一个LED的正向导通压降都不同，就导致流过每个LED的电流都不相同，所以LED的亮度可能存在轻微的差异。

电源指示灯、状态指示灯都是通过这种方式所实现的。

驱动电路如下图所示。

总之，这种方式适用于驱动数量较少的情形，并且并联支路发生故障后，不会影响其他支路的LED。

2 恒流驱动型恒流驱动在LED照明行业比较常用，在驱动LED数量比较多时这种方式可以使流过LED 的电流相同，使发光亮度比较一致。

恒流源驱动器输出的电流是恒定的。

电路框图如下图所示。

这种驱动方式适合于驱动较多数量的LED，电流一致，亮度均匀，但是缺点就是当其中一个LED发生故障时，其他所有LED都会熄灭。

综上，这两种方式都用于驱动LED，并无好坏之分。

恒压方式适合于驱动较少数量的LED；而恒流方式适合驱动较多数量的LED。

这两种方式各有优缺点。

各种LED恒流驱动及恒流IC芯片盘点LED恒流驱动简介由于LED是特性敏感的半导体器件，又具有负温度特性，因而在应用过程中需要对其进行稳定工作状态和保护，从而产生了驱动的概念。

LED器件对驱动电源的要求近乎于苛刻，LED不像普通的白炽灯泡，可以直接连接220V的交流市电。

LED是2～3伏的低电压驱动，必须要设计复杂的变换电路，不同用途的LED灯，要配备不同的电源适配器。

国际市场上国外客户对LED驱动电源的效率转换、有效功率、恒流精度、电源寿命、电磁兼容的要求都非常高，设计一款好的电源必须要综合考虑这些因数，因为电源在整个灯具中的作用就好比像人的心脏一样重要。

LED驱动电源把电源供应转换为特定的电压电流以驱动LED发光的电压转换器，通常情况下：LED驱动电源的输入包括高压工频交流（即市电）、低压直流、高压直流、低压高频交流（如电子变压器的输出）等。

而LED驱动电源的输出则大多数为可随LED正向压降值变化而改变电压的恒定电流源。

LED电源核心元件包括开关控制器、电感器、开关元器件（MOSfet）、反馈电阻、输入滤波器件、输出滤波器件等等。

根据不同场合要求、还要有输入过压保护电路、输入欠压保护电路，LED开路保护、过流保护等电路。

LED的恒流驱动用LED作为显示器或其他照明设备或背光源时，需要对其进行恒流驱动，主要原因是：1. 避免驱动电流超出最大额定值，影响其可靠性。

2. 获得预期的亮度要求，并保证各个LED亮度、色度的一致性3.能有效的避免雷击，电网的浪涌，过电流，过电压的保护，使LED寿命提高。

存在问题：要处理好散热问题，散热问题没有处理好就会影响LED寿命。

目前LED均采用直流驱动，因此在市电与LED之间需要加一个电源适配器即LED驱动电源。

它的功能是把交流市电转换成合适LED的直流电。

根据电网的用电规则和LED的驱动特性要求，在选择和设计LED驱动电源时要考虑到以下几点：1.高可靠性特别像LED路灯的驱动电源，装在高空，维修不方便，维修的花费也大。

恒压源与恒流源的区别介绍
恒压源电路简介
在电路当中常常会用到输出恒定电压的电源，在电子线路中保证电压恒定的部分叫做恒压源，属于电源的一种。

一种恒压源电路，具有输入端、输出端、用于产生具有波电压的恒压的恒压源单元、和用于消除波电压以便在输出端输出没有波电压的恒压的波消除电路单元，所述波消除电路单元包括连接在所述恒压源单元和所述输出端之间的电阻器。

波电压检测电路单元，用于检测所述波电压并根据所检测的波电压输出信号。

常用的恒压源
开关电源
开关电源属于高频，是目前最主流的电源，功率从几瓦到几千瓦。

利用的原理是用脉冲去控制开关管的通断，有规律的反复开关，所以叫开关电源。

不管是反激、正激、半桥、全桥等都是这个原理。

线性电源。

LED串并方式及恒压源、恒流源的选择分析第一部分：基础分析篇考虑选用什么样的LED驱动器，以及LED作为负载采用的串并联方式，合理的配合设计，才能保证LED正常工作。

例如，驱动28盏LED时，可以设想的连接方法有六种。

一种是先串联14个LED（LED串）然后并联两条这样串联而成的LED串（14串联×2并联）。

除此之外，还有7串联×4并联、4串联×7并联、2串联×14并联、28串联×1并联、1串联×28并联等连接方式。

究竟哪种连接方法最佳呢？【附：通常情况下，很多的朋友拿到LED电源，不知道怎么样区分恒压源和恒流源。

拿到一个LED电源，查看铭牌，找到输出电压这个关键参数：如果它的电压标称是一个恒定值，则是恒压源。

如果是一个范围值，则是恒流源。

例如：有一个电源它的输出电压是12V，我们则确定这个是恒压源，如果它标称的是30-70V呢，那么这个电源一定是够恒流源。

】1、LED采用全部串联方式要求LED驱动器输出较高的电压（如图1）。

当LED的一致性差别较大时，分配在不同的LED两端电压不同，通过每颗LED的电流相同，LED的亮度一致。

图1图2当某一颗LED品质不良短路时，如果采用稳压式驱动（如常用的阻容降压方式），由于驱动器输出电压不变，那么分配在剩余的LED两端电压将升高，驱动器输出电流将增大，导致容易损坏余下的所有LED。

如采用恒流式LED驱动，当某一颗LED品质不良短路时，由于驱动器输出电流保持不变，不影响余下所有LED 正常工作。

当某一颗LED品质不良断开后，串联在一起的LED将全部不亮。

解决的办法是在每个LED两端并联一个稳压管，当然稳压管的导通电压需要比LED的导通电压高，否则LED就不亮了。

2、LED采用全部并联方式要求LED驱动器输出较大的电流，负载电压较低（如图3）。

分配在所有LED 两端电压相同，当LED的一致性差别较大时，而通过每颗LED的电流不一致，LED 的亮度也不同。

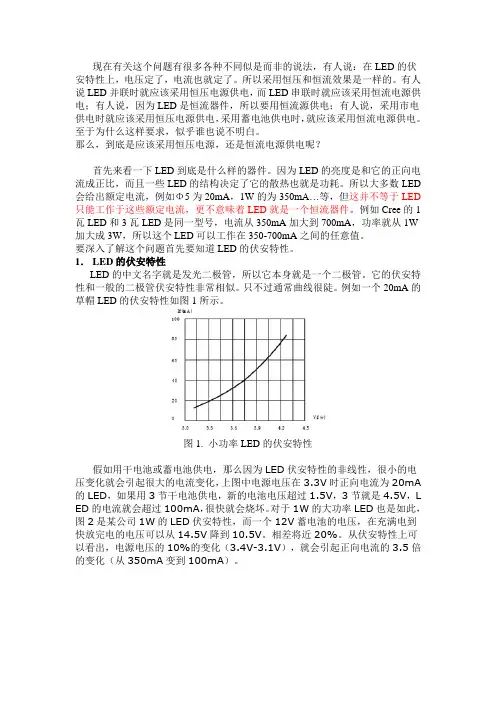

从LED原理分析用恒流供电还是恒压供电现在有关这个问题有很多各种不同似是而非的说法，有人说：在LED伏安特性上，电压定了，电流也就定了。

所以采用恒压和恒流效果是一样的。

有人说LED并联时就应该采用恒压电源供电，而LED串联时就应该采用恒流电源供电；有人说，因为LED是恒流器件，所以要用恒流源供电；有人说，采用市电供电时就应该采用恒压电源供电，采用蓄电池供电时，就应该采用恒流电源供电。

至于为什么这样要求，似乎谁也说不明白。

那么，到底是应该采用恒压电源，还是恒流电源供电呢？首先来看一下LED到底是什么样的器件。

因为LED的亮度是和它的正向电流成正比，而且一些LED 的结构决定了它的散热也就是功耗。

所以大多数LED会给出额定电流，例如Φ5为20mA，1W的为350mA 等，但这并不等于LED只能工作于这些额定电流，更不意味着LED就是一个恒流器件。

例如Cree的1瓦LED和3瓦LED是同一型号，电流从350mA加大到700mA，功率就从1W加大成3W，所以这个LED可以工作在350-700mA之间的任意值。

要深入了解这个问题首先要知道LED的伏安特性。

1. LED的伏安特性LED的中文名字就是发光二极管，所以它本身就是一个二极管。

它的伏安特性和一般的二极管伏安特性非常相似。

只不过通常曲线很陡。

例如一个20mA的草帽LED的伏安特性如图1所示。

假如用干电池或蓄电池供电，那么因为LED伏安特性的非线性，很小的电压变化就会引起很大的电流变化，上图中电源电压在3.3V时正向电流为20mA的LED，如果用3节干电池供电，新的电池电压超过1.5V，3节就是4.5V，LED的电流就会超过100mA，很快就会烧坏。

对于1W的大功率LED也是如此，图2是某公司1W的LED伏安特性，而一个12V蓄电池的电压，在充满电到快放完电的电压可以从14.5V降到10.5V。

相差将近20%。

从伏安特性上可以看出，电源电压的10%的变化（3.4V-3.1V），就会引起正向电流的3.5倍的变化（从350mA变到100mA）。

恒压源与恒流源的区别介绍描述恒压源电路简介在电路当中常常会用到输出恒定电压的电源，在电子线路中保证电压恒定的部分叫做恒压源，属于电源的一种。

一种恒压源电路，具有输入端、输出端、用于产生具有波电压的恒压的恒压源单元、和用于消除波电压以便在输出端输出没有波电压的恒压的波消除电路单元，所述波消除电路单元包括连接在所述恒压源单元和所述输出端之间的电阻器。

波电压检测电路单元，用于检测所述波电压并根据所检测的波电压输出信号。

常用的恒压源开关电源开关电源属于高频，是目前最主流的电源，功率从几瓦到几千瓦。

利用的原理是用脉冲去控制开关管的通断，有规律的反复开关，所以叫开关电源。

不管是反激、正激、半桥、全桥等都是这个原理。

线性电源线性电源属于低频，它的线性电源很简单，就一个变压器利用匝数比的原理。

然后在用桥式整流得出所需要的电压。

虽然这种电源存在输出功率小、体积大的缺点，但是它的纹波小、干扰小，所以很多数字产品还是在用。

恒压源电路的优缺点优点：能够对负载输出恒定电压的电源，理想的恒压电源的内阻为零。

缺点：使用时不能短路。

恒压源电路原理及其电路图恒压源是其输出电流改变时，其端电压保持稳定，而理想的恒压源为不因负载（输出电流）变化而改变，不因输入电压变动而改变，不因环境温度变化而改变，内阻r等于零。

恒压源是其输出电流改变时，其端电压亦不变，而保持稳定，而理想的恒压源为：（1）不因负载（输出电流）变化而改变；（2）不因输入电压变动而改变；（3）不因环境温度变化而改变；（4）内阻r等于零。

恒压源之电路符号如下图所示。

理想的恒压源，其内阻r等于零，使电压降等于零，令其电压可以全部输出至负载。

但实际的恒压源皆有内阻r存在。

以正向偏压B-E接面做成的恒压源如下图所示。

因VBE电压受IB变化影响很微，大约导通后便保持0.7V不变，将B-C短路，可近似一只二极管利用多只晶体三极管，部份将B-C短路成二极管，而一只作为射极跟随器，以推动输出。
