信号在PCB走线中传输时延

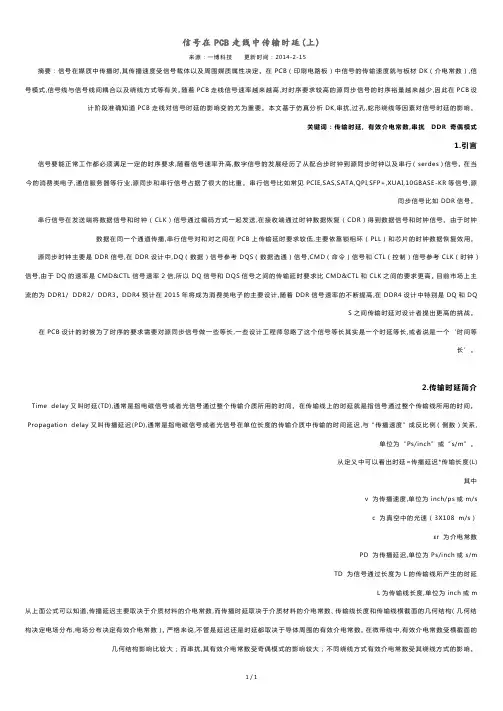

信号在PCB走线中传输时延(上)来源：一博科技更新时间：2014-2-15摘要：信号在媒质中传播时,其传播速度受信号载体以及周围媒质属性决定。

在PCB（印刷电路板）中信号的传输速度就与板材DK（介电常数）,信号模式,信号线与信号线间耦合以及绕线方式等有关。

随着PCB走线信号速率越来越高,对时序要求较高的源同步信号的时序裕量越来越少,因此在PCB设计阶段准确知道PCB走线对信号时延的影响变的尤为重要。

本文基于仿真分析DK,串扰,过孔,蛇形绕线等因素对信号时延的影响。

关键词：传输时延, 有效介电常数,串扰DDR 奇偶模式1.引言信号要能正常工作都必须满足一定的时序要求,随着信号速率升高,数字信号的发展经历了从配合步时钟到源同步时钟以及串行（serdes）信号。

在当今的消费类电子,通信服务器等行业,源同步和串行信号占据了很大的比重。

串行信号比如常见PCIE,SAS,SATA,QPI,SFP+,XUAI,10GBASE-KR等信号,源同步信号比如DDR信号。

串行信号在发送端将数据信号和时钟（CLK）信号通过编码方式一起发送,在接收端通过时钟数据恢复（CDR）得到数据信号和时钟信号。

由于时钟数据在同一个通道传播,串行信号对和对之间在PCB上传输延时要求较低,主要依靠锁相环（PLL）和芯片的时钟数据恢复效用。

源同步时钟主要是DDR信号,在DDR设计中,DQ（数据）信号参考DQS（数据选通）信号,CMD（命令）信号和CTL（控制）信号参考CLK（时钟）信号,由于DQ的速率是CMD&CTL信号速率2倍,所以DQ信号和DQS信号之间的传输延时要求比CMD&CTL和CLK之间的要求更高。

目前市场上主流的为DDR1/ DDR2/ DDR3。

DDR4预计在2015年将成为消费类电子的主要设计,随着DDR信号速率的不断提高,在DDR4设计中特别是DQ和DQS之间传输时延对设计者提出更高的挑战。

在PCB设计的时候为了时序的要求需要对源同步信号做一些等长,一些设计工程师忽略了这个信号等长其实是一个时延等长,或者说是一个‘时间等长’。

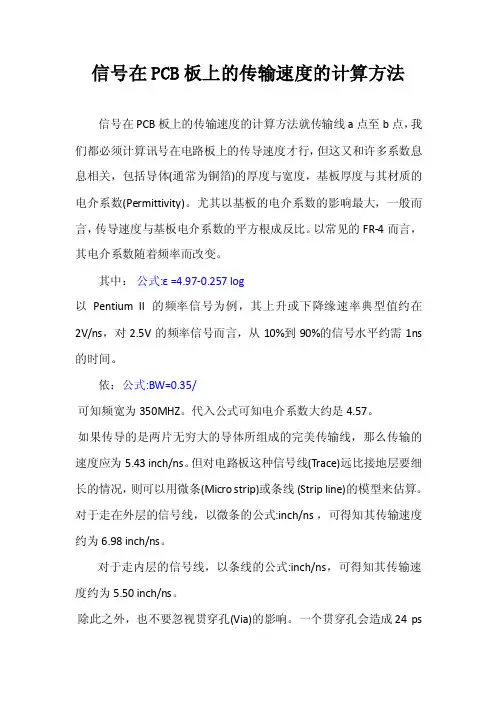

信号在PCB板上的传输速度的计算方法信号在PCB板上的传输速度的计算方法就传输线a点至b点，我们都必须计算讯号在电路板上的传导速度才行，但这又和许多系数息息相关，包括导体(通常为铜箔)的厚度与宽度，基板厚度与其材质的电介系数(Permittivity)。

尤其以基板的电介系数的影响最大，一般而言，传导速度与基板电介系数的平方根成反比。

以常见的FR-4而言，其电介系数随着频率而改变。

其中：公式:ε =4.97-0.257 log以Pentium II 的频率信号为例，其上升或下降缘速率典型值约在2V/ns，对2.5V的频率信号而言，从10%到90%的信号水平约需1ns 的时间。

依：公式:BW=0.35/可知频宽为350MHZ。

代入公式可知电介系数大约是4.57。

如果传导的是两片无穷大的导体所组成的完美传输线，那么传输的速度应为5.43 inch/ns。

但对电路板这种信号线(Trace)远比接地层要细长的情况，则可以用微条(Micro strip)或条线 (Strip line)的模型来估算。

对于走在外层的信号线，以微条的公式:inch/ns ，可得知其传输速度约为6.98 inch/ns。

对于走内层的信号线，以条线的公式:inch/ns，可得知其传输速度约为5.50 inch/ns。

除此之外，也不要忽视贯穿孔(Via)的影响。

一个贯穿孔会造成24 ps左右的延迟，举例而言，频率产生器到芯片A的频率线长为12 inch，并打了4个贯穿孔；到B为7 inch，没有贯穿孔，则两者之间的频率歪斜为(12-7)/6.98+(0.024X4)=0.81 ns。

文案编辑词条B 添加义项?文案，原指放书的桌子，后来指在桌子上写字的人。

现在指的是公司或企业中从事文字工作的职位，就是以文字来表现已经制定的创意策略。

文案它不同于设计师用画面或其他手段的表现手法，它是一个与广告创意先后相继的表现的过程、发展的过程、深化的过程，多存在于广告公司，企业宣传，新闻策划等。

第19卷　第2期 天 中 学 刊 Vol ．19　No ．22004年4月 Journal of Tianzhong Apr ．2004收稿日期：2004-02-10作者简介：冯志宇（1972− ），男，河南正阳人，电子科技大学电子工程学院信号与信息处理专业硕士研究生．高速PCB 设计中的信号完整性和传输延时分析冯志宇（电子科技大学，四川 成都 610054）摘　要：信号完整性问题及由传输延时引起的时序问题是高速PCB 设计中的主要问题，借助功能强大的Cadence/SpecctraQuest 仿真软件，对高速信号线进行布局布线前仿真，可以发现和解决这些问题，从而缩短设计周期．关键词：信号完整性；时序；仿真 随着IC 工艺的提高，驱动器的上升沿和下降沿越来越陡，由原来的十几ns 提高到几ns ，有的甚至达到几ps ，同时电子系统的时钟频率也在不断提高．对于低频电路设计而言，器件管脚间的逻辑连接可以看成是简单的线迹互联．但对频率超过50 MHz 的高频电路，互连关系必须按传输线考虑，由此产生的信号完整性问题及时序问题成为高速PCB 设计中的主要问题．借助功能强大的Cadence/SpecctraQuest 仿真软件对高速信号线进行布局布线前仿真，可以发现和解决这些问题，从而缩短设计周期．1　高速移动接入系统的信号完整性问题信号完整性（Signal Integrity ）简称SI ，是指信号在信号线上的传输质量，主要包括反射、振荡、地弹、串扰等性能参数．信号具有良好的信号完整性是指当在需要的时候，具有所必需达到的电压电平数值．信号完整性是由板级设计中多种因素共同决定的．图1所示是我们所设计的高速移动接入系统，其中虚线框中为该系统高速数据通路的中频和基带部分．A/D 部分通过采样、量化、编码将模拟中频信号转换成数字中频信号，然后利用DDC 部分对其进行混频（解调）、抽取、滤波，将中频带通信号混频成基带信号；DSP 模块负责完成基带信号的调制/解调、数据交织/解交织、数据编码/解码、数据纠错和检验、数据加密/解密、语音压缩/解压缩等；图1 高速移动接入系统框图DUC 和D/A 部分则是DDC 和A/D 部分的逆过程．该系统的中频部分既有频率较高的数字信号又有敏感度很高的模拟信号，基频部分DSP 与SDRAM 之间的数据交换速率高达100 Mb/s ，由此产生的信号完整性及时序问题十分突出．在高速PCB 设计中，信号完整性问题是系统能否正常工作的关键因素之一．因此，有必要在布线前利用仿真软件对该高速系统进行关键信号线的仿真．当信号完整性满足要求后就可以进行时序分析中图分类号：TN405.97文献标识码：A文章编号：1006－5261(2004)02－0018－04了，否则还需调整布局，重新仿真．图2、图3、图4分别是用Cadence/SpecctraQuest 仿真软件得到的该系统中SDRAM 的时钟（SDCLK ）、数据写和数据读信号的仿真波形，可以看出这3个典型信号都能够满足波形完整性的要求．2　高速移动接入系统中的时序关系2.1　系统时序分析对于异步时序电路，往往可以灵活地设置建立、选通和保持时间，以满足系统时序要求．而同步时序电路必须从设计上留有充足的建立和保持时间，才能保证系统正常工作．高速移动接入系统中，DSP 与SDRAM 互连的关键信号线有时钟线SDCLK 、数据线D 47∼16和地址线ADDR 23∼0．由于系统工作频率高达100 MHz ，故这些信号线的互连延时是不可忽略的，它对信号的建立和保持时间起着至关重要的作用．仿真应该着重解决这些线网的拓扑问题．布线延时与布线迹的阻抗及布线长度有关，高阻抗线迹能够减少信号的跳变时间．其他因素如驱动特性和负载特性也会影响布线延时．下面在考虑布线延时的基础上，推导DSP 与SDRAM 互连的高速信号线间的时序约束关系．二者间互连的高速信号线时序及延时关系如图5所示．其中，P Clock ，T 表示时钟周期，D Clock ，t 表示时钟布线延时，D(max)Data ，t 和D(min)Data ，t 分别表示数据传输的最长延时和最短延时，isu(DSP)t ，ih(DSP)t 和oh(DSP)t 分别表示DSP 的输入建立时间、输入保持时间和输出保持时间，isu(SDRAM)t ，ih(SDRAM)t 和oh(SDRAM)t 分别表示SDRAM 的输入建立时间、输入保持时间和输出保持时间．(a) SDCLK(out from DSP)，(b) SDCLK(into SDRAM)， (c) Data(out from SDRAM)，(d) Data(into DSP)， (e) Data(out from DSP)，(f) Data(into SDRAM)图5 高速信号线时序及延时关系读建立时间应满足 isu(DSP)ACC D(max)Data D Clock P Clock t t t t T ≥，，，−−−， (1) 读保持时间应满足 ih(DSP)(min)D Data D Clock oh(SDRAM)t t t t ≥，，++，(2)写建立时间应满足DDATO (max)D Data D Clock P Clock t t t T −−+，，，isu(SDRAM)t ≥，(3) 写保持时间应满足 ih(SDRAM)D Clock (min)D Data oh(DSP)t t t t ≥，，−+，(4)由(1)式，可得 (max)D Data isu(DSP)ACC D Clock P Clock ，，，≥t t t t T −−−， (5) 由(4)式，可得(min)D Data D Clock oh(DSP)ih(SDRAM)，，≤t t t t +−， (6)由(5)，(6)式，可得isu(DSP)ACC D Clock P Clock t t t T −−−，，D Clock oh(DSP)ih(SDRAM)，≥t t t +−，图2 时钟信号的仿真波形图3 数据写信号的仿真波形图4 数据读信号的仿真波形)a ()b ()c ()d ()e ()f (进而有+−2)(ACC P Clock D Clock t T t ，，≤2)(isu(DSP)oh(DSP)ih(SDRAM)t t t −+−．(7)由(2)，(3)式，可推导出 +−2)(oh(SDRAM)ih(DSP)D Clock t t t ≥，2)(P Clock isu(SDRAM)DDATO ，T t t −+，(8)由(7)，(8)式，可推导出+−−−++−2)(2)()ih(SDRAM ACC P Clock D Clock P Clock isu(SDRAM)DDATO oh(SDRAM)ih(DSP)t t T t T t t t t ，，，≤≤．2)(isu(DSP)oh(DSP)t t −(9)可见，时钟线迹的延时必须在一定范围内波动，才能满足DSP 与SDRAM 间数据交换的时序要求，不能太长也不能太短．较短的延时可以增加读建立时间，却缩短了读保持时间．另外，一旦时钟线迹的延时确定（即时钟走线确定），则数据线的延时必须同时满足读写的时序要求，才能保证正确的读写． 2.2　时序关系在本系统中的应用该系统设计中DSP 采用ADI 公司的ADSP21161芯片，SDRAM 采用MICRON 公司的MT48LC4M16B2-75芯片．DSP 与SDRAM 间的数据交换速率可达100 MHz b/s ，是PCB 设计关注的重点．为保证系统能正常、可靠和稳定地工作，必需进行布线前时序仿真．MT48LC4M16B2-75芯片和ADSP21161芯片的参数如下：ns 8.2isu(DSP)=t ，ns 0.3ih(DSP)=t ，ns 2.1oh(DSP)=t ，ns 5.1isu(SDRAM)=t ，ns 8.0ih(SDRAM)=t ，ns 2.2oh(SDRAM)=t ，ns 10P Clock =，t ，ns 3.7ACC =t ，ns 5.7DDATO =t ．将上述参数代入(9)式可得ns 8.0ns 0D Clock ≤≤，t ．根据实际布局情况取ns 5.0D Clock =，t ，则由不等式(1)∼(4)得ns 7.0ns 3.0D Data ≤≤，t ．任取D16-47中的一根数据线D35，分别取ns 7.0ns 5.0ns 3.0D Clock ，，，=t 做读写扫描仿真，结果如图6所示．其中(a)，(c)，(e)分别为ns 7.0ns 5.0ns 3.0D Clock ，，，=t 时数据线D35的读波形，(b)，(d)，(f)分别为ns 7.0ns 5.0ns 3.0D Clock ，，，=t 时数据线D35的写波形．可见在ns 7.0ns 3.0D Data <<，t 范围内数据的读写波形符合完整性要求．把ns 7.0ns 3.0D Data ≤≤，t 作为D40的布线拓扑规则加到Dd16-47进行规则驱动下的布线，布线后D16-47的延时见图7，由图7可知，ns 3282.0D(min)Data =，t ，ns 6090.0D(max)Data =，t ，能够满足ns 7.0ns 3.0D Data ≤≤，t 的要求．制板后用示波器观察到的数据线D35的读波形如图8所示．　图7 布线后数据线的传输延时分析图片图6 数据线D35的仿真波形(b)(a)(c)(d)(e)(f)　图8 制板后用示波器观察到的数据线D35的读波形信号完整性问题和由布线延时引起的时序问题，是高速系统板级实现需要着重解决的问题，利用Cadence/SpecctraQuest仿真软件进行板前和板后仿真，是解决这些问题的有效方法．参考文献：　[1] 杨小牛，楼才义，徐建良．软件无线电原理与应用[M]．北京：电子工业出版社，2002．100∼159．[2] 曾峰，侯亚宁，曾凡雨．印制电路板（PCB）设计与制作[M]．北京：电子工业出版社，2002．85∼107．[3] Johnson H W．High-Speed Digital Design[M]．PrenticeHall PTR，1993．97∼121．　〔责任编辑　张继金〕　Analysis of Signal Integrity and Propagation Delayin High-Speed PCB DesignFENG Zhi-yu（University of Electronic Science and Technology of China, Chengdu Sichuan 610054, China）Abstract: In the high-speed PCB design, the main problems are signal integrity and time sequence caused by propagation delay. We can find out and solve these problems, when simulating high speed signal line in virtue of Cadence/SpecctraQuest Before layout and routing trace which helps to shorten the design period.Key words: signal integrity; time sequence; simulation（上接第9页）Note to the Infinitude Calculation of InfinitesimalMA Ge, SONG Su-luo（Nanyang Institute of Technology, Nanyang Henan 473004, China）Abstract: By analyzing and discussing the sum sequence and product sequence of countable infinite infinitesimal sequence and the sequence of positive infinity power of infinitesimal sequence and positive infinitesimal sequence power of non-negative infinitesimal sequence, the understanding on infinitesimal are deepened.Key words: infinitesimal; infinite sum; infinite product; infinity power。

PCB中布线的传播延时公式PCB（Printed Circuit Board）布线的传播延时是指信号在PCB中传输过程中所需要的时间，通常用来评估信号传输的速度和稳定性。

传播延时公式可以通过电磁波在传输媒介中传播的速度、介质的特性以及布线的几何结构等因素来计算。

下面将介绍常用的几种传播延时公式。

1.基本公式：传播延时（τ）=路径长度（L）/传播速度（v）其中，路径长度是信号从发送端到接收端所需经过的PCB导线长度，传播速度是信号在PCB导线中传播的速度。

2.传输线公式：对于长导线的传输，需要考虑信号在导线中有反射和终止的现象。

在这种情况下，可以使用传输线的传播延时公式来计算。

传输线的传播延时（τ）= (L / v) * sqrt(εr)其中，L是导线的长度，v是信号在导线中的传播速度，εr是导线材料的相对介电常数。

3.微带线公式：微带线是常用的PCB布线结构，它包括有介质层和金属导线。

在微带线布线中，可以使用以下公式来计算传播延时：传播延时（τ）= L * sqrt(εeff) / c其中，L是微带线的长度，εeff是等效介电常数，c是光速。

4.矩形波导公式：对于更复杂的布线结构，如矩形波导，可以使用以下公式来计算传播延时：传播延时（τ）= L * sqrt(εr) / c其中，L是矩形波导的长度，εr是波导材料的相对介电常数，c是光速。

5.电缆传播延时公式：对于通过电缆进行信号传输的情况，可以使用电缆传播延时公式来计算：传播延时（τ）=L/v其中，L是电缆的长度，v是信号在电缆中的传播速度。

需要注意的是，以上公式只是一些常用的传播延时公式，实际的计算可能还需要考虑更多的因素，如传输线的损耗、交叉耦合等。

此外，布线的复杂性和实际情况也会影响传播延时的计算结果。

因此，在实际应用中，还需要根据具体情况进行综合考虑和调整。

详解PCB走线与信号完整性问题高速信号的PCB走线现在但凡打开SoC原厂的PCB Layout Guide，都会提及到高速信号的走线的拐角角度问题，都会说高速信号不要以直角走线，要以45度角走线，并且会说走圆弧会比45度拐角更好。

事实是不是这样？PCB走线角度该怎样设置，是走45度好还是走圆弧好？90度直角走线到底行不行？大家开始纠结于PCB走线的拐角角度，也就是近十几二十年的事情。

上世纪九十年代初，PC界的霸主Intel主导定制了PCI总线技术。

似乎从PCI接口开始，我们开始进入了一个“高速”系统设计的时代。

电子设计和芯片制造技术按照摩尔定律往前发展，由于IC制程的工艺不断提高，IC的晶体管开关速度也越来越快，各种总线的时钟频率也越来越快，信号完整性问题也在不断的引起大家的研究和重视。

早期PCB拉线菌应该还是比较单纯，把线路拉通、撸顺，整洁、美观即可，不用去关注各种信号完整性问题。

比如下图所示的HP经典的HP3456A万用表的电路板，大量的90°角走线，几乎是故意走的直角，绝大多数地方没有铺铜。

上面PCB板的右上角，不仅走直角不止，拐弯后，线宽还变小了，会造成信号反射问题，影响信号完整性。

本文跟大家探讨一下关于高频/高速信号的走线拐角角度问题。

我们从锐角到直角、钝角、圆弧一直到任意角度走线，看看各种走线拐角角度的优缺点。

为什么PCB不能以锐角走线？PCB能不能以锐角走线，答案是否定的。

先不管以锐角走线会不会对高速信号传输线造成负面影响，单从PCB DFM方面，就应该避免出现锐角走线的情形。

因为在PCB导线相交形成锐角处，会造成一种叫酸角“acid traps”的问题。

在PCB制板过程中，在PCB线路蚀刻环节，在“acid traps”处会造成PCB线路腐蚀过度，带来PCB线路虚断的问题。

虽然，我们可以借助CAM 350 进行DFF Audit自动检测出“acid traps”潜在问题，避免在PCB在制造产生时产生加工瓶颈。

传输线的阻抗和传输延时编者注：本文是基于之前给同事解释的两个基本概念而写的。

文中有一个关于传输线长度与时间相关的经验公式是很多人都在使用的，但是很多工程师却经常会用错，任何场景下都觉得1ns的时间对应到PCB的长度都是6inch，显然，这并不太合理。

使用经验公式一定要慎重，如果不是非常了解，建议不要使用经验公式。

传输线是由介质和导线构成的。

在PCB上，传输线通常分为微带线和带状线。

如下图所示：为了确保良好的信号完整性，需要保证传输线上每一点的阻抗是一致的。

在传输线任何点的特性阻抗变化都会导致信号反射，这样就会造成噪声。

但是，在高速PCB中，存在着芯片封装、breakout区域、过孔、分支和其它组件寄生等因素都会导致阻抗失配。

在高速设计中，不受控制的阻抗会显著降低电压和时序裕量，以致电路恶化或者无法运行下去。

咱们能做的事情是尽量减少阻抗不连续点。

有损传输线电路模型：传输线的简单模型可以由RLC构成，如下图所示：通常，把传输线分为有损传输线和无损传输线。

显然，在PCB上存在的都是有损传输线。

有损传输线可以假定其是由无限多阶RLC构成的一个多级电路。

串联电阻表示分布电阻，单位为每单位长度的欧姆(ohm)。

串联电感表示分布环路电感，单位为每单位长度的亨 (H)。

分隔两个导体的是介电材料，由每单位长度的电导G 表示，单位为西门子(S)。

并联电容器以每单位长度的法拉(F) 为单位表示两个导体之间的分布电容。

那么，特性阻抗可以通过以下公式计算：其中：Z0是传输线的特性阻抗。

R0是传输线单位长度的串联电阻。

L0是传输线单位长度的环路电感。

G0是传输线单位长度的电导。

C0是传输线单位长度的电容。

无损传输线：无损传输线与R0和G0无关，所以其阻抗公式为：无损传输线虽然在实际的工程中不存在，但是也不能无视其存在。

无损传输线在很多场合都是非常有意义的。

传播延时：在高速电路中，我们经常用传输线延时与信号上升时间的大小来作对比，并以此来判断是否为高速信号。

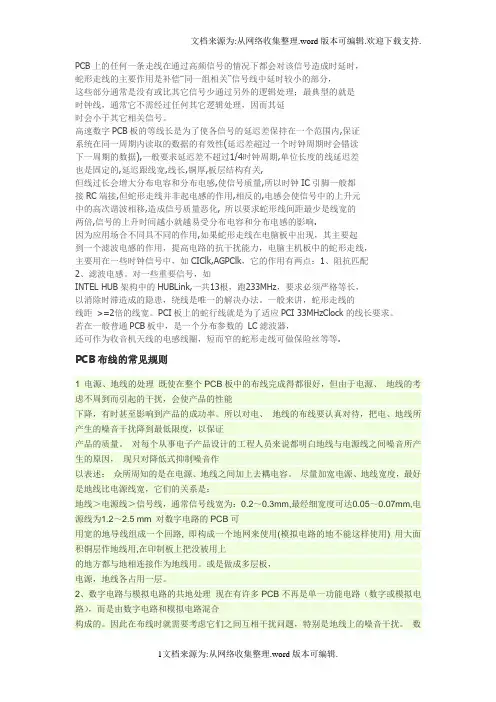

PCB上的任何一条走线在通过高频信号的情况下都会对该信号造成时延时，蛇形走线的主要作用是补偿“同一组相关”信号线中延时较小的部分，这些部分通常是没有或比其它信号少通过另外的逻辑处理；最典型的就是时钟线，通常它不需经过任何其它逻辑处理，因而其延时会小于其它相关信号。

高速数字PCB板的等线长是为了使各信号的延迟差保持在一个范围内,保证系统在同一周期内读取的数据的有效性(延迟差超过一个时钟周期时会错读下一周期的数据),一般要求延迟差不超过1/4时钟周期,单位长度的线延迟差也是固定的,延迟跟线宽,线长,铜厚,板层结构有关,但线过长会增大分布电容和分布电感,使信号质量,所以时钟IC引脚一般都接RC端接,但蛇形走线并非起电感的作用,相反的,电感会使信号中的上升元中的高次谐波相移,造成信号质量恶化, 所以要求蛇形线间距最少是线宽的两倍,信号的上升时间越小就越易受分布电容和分布电感的影响.因为应用场合不同具不同的作用,如果蛇形走线在电脑板中出现，其主要起到一个滤波电感的作用，提高电路的抗干扰能力，电脑主机板中的蛇形走线，主要用在一些时钟信号中，如CIClk,AGPClk，它的作用有两点：1、阻抗匹配2、滤波电感。

对一些重要信号，如INTEL HUB架构中的HUBLink,一共13根，跑233MHz，要求必须严格等长，以消除时滞造成的隐患，绕线是唯一的解决办法。

一般来讲，蛇形走线的线距>=2倍的线宽。

PCI板上的蛇行线就是为了适应PCI 33MHzClock的线长要求。

若在一般普通PCB板中，是一个分布参数的LC滤波器，还可作为收音机天线的电感线圈，短而窄的蛇形走线可做保险丝等等.PCB布线的常见规则1 电源、地线的处理既使在整个PCB板中的布线完成得都很好，但由于电源、地线的考虑不周到而引起的干扰，会使产品的性能下降，有时甚至影响到产品的成功率。

所以对电、地线的布线要认真对待，把电、地线所产生的噪音干扰降到最低限度，以保证产品的质量。

电路设计流程如何应对高速信号传输与时延问题在现代电子设备中，高速信号传输与时延问题是电路设计中常见且重要的挑战。

随着技术的发展，数据传输速度不断提高，传输信号的频率也越来越高，因此在电路设计中必须有效地解决高速信号传输和时延问题。

本文将介绍电路设计流程中如何应对这些问题，并提供一些解决方案和建议。

一、信号传输和时延问题的背景在理解电路设计流程中如何应对高速信号传输与时延问题前，有必要了解一些基本背景知识。

高速信号传输是指在电路中传输的信号具有很高的频率和数据传输速率，通常在几百兆赫兹（MHz）到几十吉赫兹（GHz）范围内。

这些高频信号具有短周期和快速上升/下降时间，因此容易受到电磁干扰、时延与信号失真的影响。

高速信号传输的时延问题主要包括传输线长、传播速度、信号损耗等因素。

在高速电路中，信号在传输线上会出现传播延迟，这可能导致时序错误和数据失真。

此外，传输线长度与信号传播速度之间的不匹配也会导致信号反射和时延不匹配。

因此，在电路设计流程中需要采取一系列措施来解决这些问题。

二、电路设计流程中的解决方案与实施步骤以下是电路设计流程中针对高速信号传输与时延问题的一般解决方案与实施步骤。

1. 信号完整性分析与仿真首先，必须进行信号完整性分析与仿真。

这包括对信号传输线路的建模和仿真，以评估传输线的传输损耗、时延和信号完整性。

利用专业软件来模拟高速信号在传输线上的行为，可以帮助工程师找出潜在的问题并采取相应的补救措施。

2. 优化电路拓扑结构根据仿真结果，可以对电路拓扑结构进行优化。

这可能包括调整布线、改变引脚分配和分割电源地平面等措施，以减少信号传输线的长度和复杂性，从而降低传输时延并提高信号完整性。

同时，还可以考虑使用阻抗匹配和终端电阻来减少信号反射和串扰。

3. 选择适当的材料和元件在高速电路设计中，材料和元件的选择非常重要。

选择低损耗、低时延的高速信号传输线材，如瓷介质或聚四氟乙烯（PTFE），可以提高信号传输的质量。

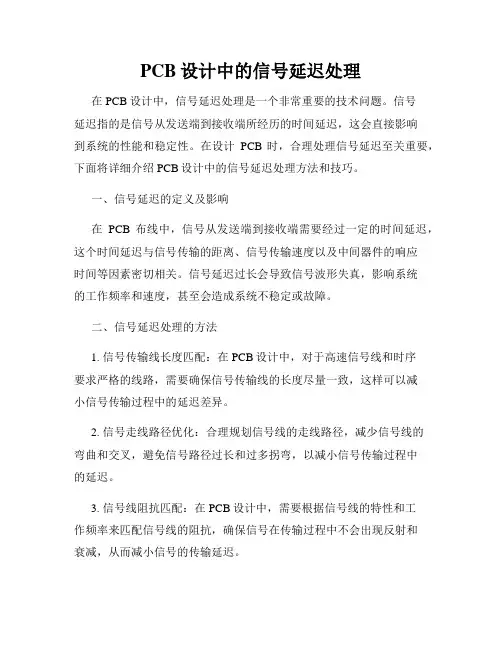

PCB设计中的信号延迟处理在PCB设计中，信号延迟处理是一个非常重要的技术问题。
