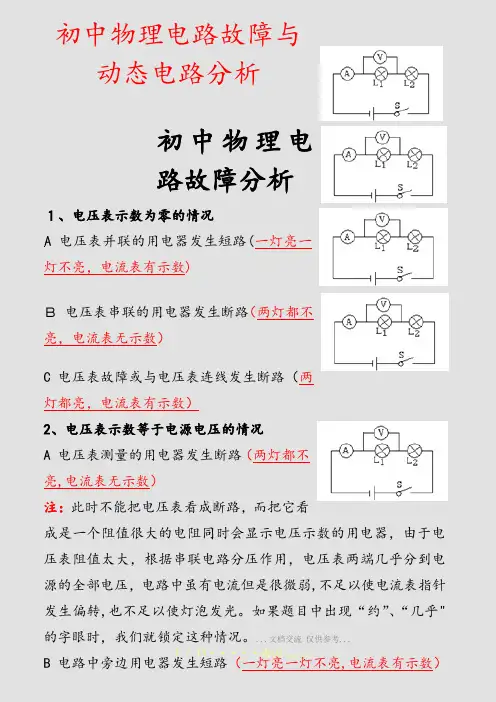

初中物理电路故障与动态电路分析初中物理电路故障分析１、电压表示数为零的情况A 电压表并联的用电器发生短路(一灯亮一灯不亮，电流表有示数)Ｂ 电压表串联的用电器发生断路（两灯都不亮，电流表无示数）C 电压表故障或与电压表连线发生断路（两灯都亮，电流表有示数）2、电压表示数等于电源电压的情况A 电压表测量的用电器发生断路（两灯都不亮,电流表无示数）注：此时不能把电压表看成断路，而把它看成是一个阻值很大的电阻同时会显示电压示数的用电器，由于电压表阻值太大，根据串联电路分压作用，电压表两端几乎分到电源的全部电压，电路中虽有电流但是很微弱,不足以使电流表指针发生偏转,也不足以使灯泡发光。

如果题目中出现“约”、“几乎"的字眼时，我们就锁定这种情况。

...文档交流 仅供参考...B 电路中旁边用电器发生短路（一灯亮一灯不亮,电流表有示数）总结：如图，两灯泡串联的电路中，一般出现的故障问题都是发生在用电器上，所以通常都有这样一个前提条件已知电路中只有一处故障，且只发生在灯泡L1或Ｌ２上。

...文档交流仅供参考...1。

若两灯泡都不亮,则一定是某个灯泡发生了断路，如果电压表此时有示数，则一定是和电压表并联的灯泡发生了断路，如果电压表无示数，则一定是和电压表串联的灯泡发生了断路.此两种情况电流表均无示数。

...文档交流仅供参考...２。

若一个灯泡亮另一个灯泡不亮，则一定是某个灯泡发生了短路,如果电压表此时有示数，则一定是和电压表串联的灯泡发生了短路，如果电压表此时无示数,则一定是和电压表并联的灯泡发生了短路.此两种情况电流表均有示数...文档交流仅供参考...3、用电压表电流表排查电路故障Ａ、用电压表判断电路故障，重要结论:电压表有示数说明和电压表串联的线路正常，和电压表并联的线路有故障.若电路中只有一处故障则电压表无示数时，和电压表并联的线路一定正常....文档交流仅供参考...电源电压为6V，用电压表测得：Uａb=0；Ｕｅd=6v;Ucｄ=0;Uａc=6v,灯泡不亮,哪里出现故障?...文档交流仅供参考...解题思路: 先找有示数的,Ｕeｄ＝6ｖ说明从e点到电源正极线路完好,从d点到电源负极线路完好；Ｕac=６ｖ说明从a点到电源正极线路完好,从c点到电源负极线路完好，这样将故障锁定在ac 之间了，由Uab=0,说明bc之间出现故障,故电阻出现断路。
