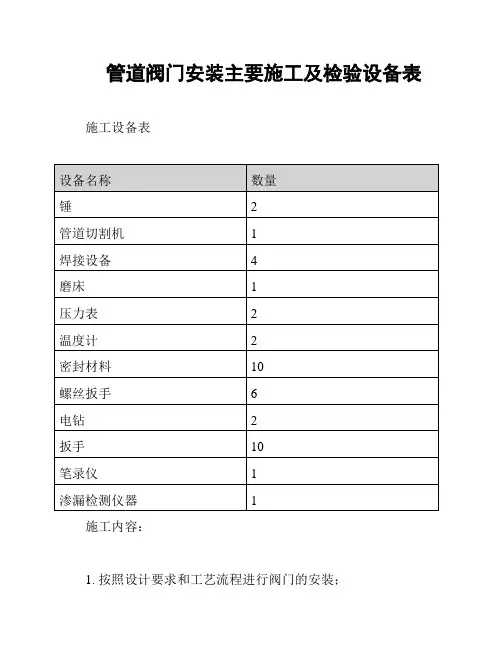

管道阀门安装主要施工及检验设备表施工设备表
施工内容：
1. 按照设计要求和工艺流程进行阀门的安装；
2. 使用管道切割机对管道进行切割，保证切口的平整和精确度；
3. 使用锤和扳手固定阀门，确保阀门的稳固性；
4. 使用焊接设备对管道进行焊接，确保焊口牢固；
5. 使用磨床对焊接口进行打磨，使其光滑且无毛刺；
6. 安装压力表和温度计，以监测管道的压力和温度；
7. 使用密封材料进行密封，避免泄漏；
8. 使用螺丝扳手和电钻进行紧固，确保阀门和管道的连接牢固；
9. 使用扳手对阀门进行调节和操作；
10. 使用笔录仪记录施工过程中的重要信息；
11. 使用渗漏检测仪器对安装后的阀门进行检测，确保无渗漏
情况。
以上为管道阀门安装的主要施工及检验设备表，详细的操作步
骤和注意事项应根据具体情况进行制定。

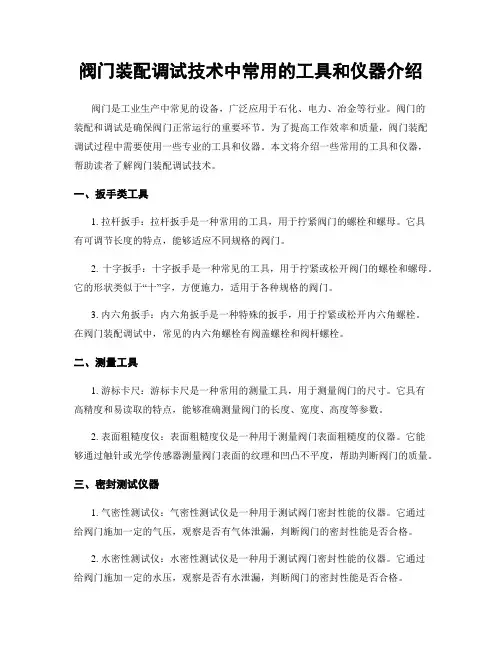

阀门装配调试技术中常用的工具和仪器介绍阀门是工业生产中常见的设备，广泛应用于石化、电力、冶金等行业。
阀门的装配和调试是确保阀门正常运行的重要环节。
为了提高工作效率和质量，阀门装配调试过程中需要使用一些专业的工具和仪器。
本文将介绍一些常用的工具和仪器，帮助读者了解阀门装配调试技术。
一、扳手类工具1. 拉杆扳手：拉杆扳手是一种常用的工具，用于拧紧阀门的螺栓和螺母。
它具有可调节长度的特点，能够适应不同规格的阀门。
2. 十字扳手：十字扳手是一种常见的工具，用于拧紧或松开阀门的螺栓和螺母。
它的形状类似于“十”字，方便施力，适用于各种规格的阀门。
3. 内六角扳手：内六角扳手是一种特殊的扳手，用于拧紧或松开内六角螺栓。
在阀门装配调试中，常见的内六角螺栓有阀盖螺栓和阀杆螺栓。
二、测量工具1. 游标卡尺：游标卡尺是一种常用的测量工具，用于测量阀门的尺寸。
它具有高精度和易读取的特点，能够准确测量阀门的长度、宽度、高度等参数。
2. 表面粗糙度仪：表面粗糙度仪是一种用于测量阀门表面粗糙度的仪器。
它能够通过触针或光学传感器测量阀门表面的纹理和凹凸不平度，帮助判断阀门的质量。
三、密封测试仪器1. 气密性测试仪：气密性测试仪是一种用于测试阀门密封性能的仪器。
它通过给阀门施加一定的气压，观察是否有气体泄漏，判断阀门的密封性能是否合格。
2. 水密性测试仪：水密性测试仪是一种用于测试阀门密封性能的仪器。
它通过给阀门施加一定的水压，观察是否有水泄漏，判断阀门的密封性能是否合格。
四、拆装工具1. 拆卸工具：拆卸工具用于拆卸阀门的零部件，如阀盖、阀杆等。
它包括扳手、榔头、撬棍等，能够帮助工人快速拆卸阀门，提高工作效率。
2. 组装工具：组装工具用于组装阀门的零部件，如阀盖、阀杆等。
它包括锤子、扳手、夹具等，能够帮助工人准确组装阀门，确保其正常运行。
以上介绍的工具和仪器只是阀门装配调试过程中常用的一部分，实际应用中还会根据具体情况选择合适的工具和仪器。

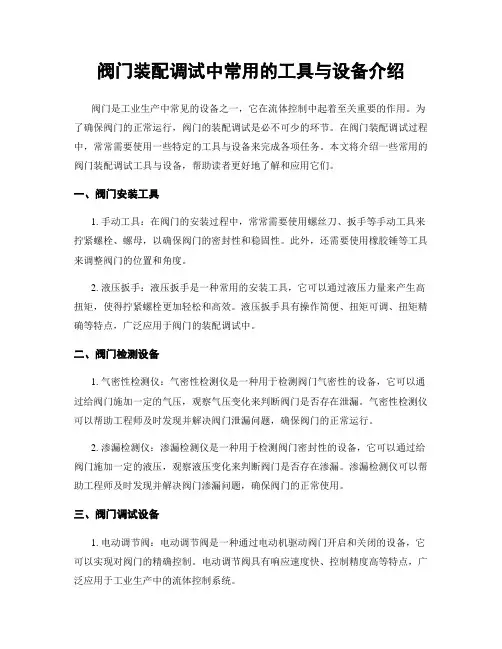

阀门装配调试中常用的工具与设备介绍阀门是工业生产中常见的设备之一，它在流体控制中起着至关重要的作用。
为了确保阀门的正常运行，阀门的装配调试是必不可少的环节。
在阀门装配调试过程中，常常需要使用一些特定的工具与设备来完成各项任务。
本文将介绍一些常用的阀门装配调试工具与设备，帮助读者更好地了解和应用它们。
一、阀门安装工具1. 手动工具：在阀门的安装过程中，常常需要使用螺丝刀、扳手等手动工具来拧紧螺栓、螺母，以确保阀门的密封性和稳固性。
此外，还需要使用橡胶锤等工具来调整阀门的位置和角度。
2. 液压扳手：液压扳手是一种常用的安装工具，它可以通过液压力量来产生高扭矩，使得拧紧螺栓更加轻松和高效。
液压扳手具有操作简便、扭矩可调、扭矩精确等特点，广泛应用于阀门的装配调试中。
二、阀门检测设备1. 气密性检测仪：气密性检测仪是一种用于检测阀门气密性的设备，它可以通过给阀门施加一定的气压，观察气压变化来判断阀门是否存在泄漏。
气密性检测仪可以帮助工程师及时发现并解决阀门泄漏问题，确保阀门的正常运行。
2. 渗漏检测仪：渗漏检测仪是一种用于检测阀门密封性的设备，它可以通过给阀门施加一定的液压，观察液压变化来判断阀门是否存在渗漏。
渗漏检测仪可以帮助工程师及时发现并解决阀门渗漏问题，确保阀门的正常使用。
三、阀门调试设备1. 电动调节阀：电动调节阀是一种通过电动机驱动阀门开启和关闭的设备，它可以实现对阀门的精确控制。
电动调节阀具有响应速度快、控制精度高等特点，广泛应用于工业生产中的流体控制系统。
2. 手动操作装置：手动操作装置是一种用于手动控制阀门开启和关闭的设备，它通常由手轮、手柄等组成。
手动操作装置适用于一些小型阀门或紧急情况下的操作，具有操作简便、可靠性高等特点。
四、阀门维护设备1. 阀门维修工具：阀门维修工具包括阀门密封圈、阀杆螺母等，用于更换阀门的密封件和连接件，保证阀门的正常运行。
2. 阀门维护设备：阀门维护设备包括清洗机、研磨机等，用于清洗阀门内部的杂质和磨削阀门密封面，保持阀门的良好工作状态。

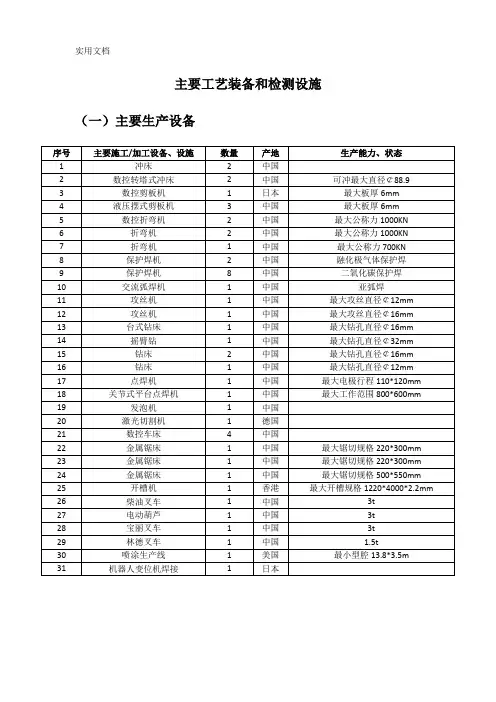

主要工艺装备和检测设施（一）主要生产设备
（二）主要检验与试验仪器设备
1、主要量具
主要量具仪器设备能力
各类卡尺0-150,300mm/0.02mm;0-500,1000,1500mm/0.05
测厚仪16-1010μm
各种千分尺涵盖0-175mm/0.004mm
各种百分表涵盖0-160mm/0.004mm
半径样规R7-14.5,R15-25
水准仪，测微器DSZ2,FSI
宽座角尺160-250mm
主要量具设备图片
测厚仪数显卡尺
内径千分尺
TC-A-10外径千分仪
内径百分尺水准仪，测微器
（三）主要电子检测设备
主要电子检测设备仪器设备能力
EVA电梯振动测试仪EVA-625（0-160Hz/40-90dB/±1.5G）
XC-3电梯限速器测试仪XC-3（动作速度0.5m/s~10m/s）
JZC-E激光自动安平垂准仪JZC-E
196B示波表FLUKE 196B
震动数据采集器911KT
兆欧表0~1000MΩ
声级计40~130dB(A)
接地电阻测试仪ZC29B-2
手持数字转速表SZG-20B
多功能计数器SP1500
数显钳形表20A~400A
主要电子检测设备图片
电梯振动测试仪电梯限速器测试仪
激光自动安平垂准仪示波表
兆欧表震动数据采集器
声级计接地电阻测试仪
多功能计数器数显钳形表
（四）主要测试设备
主要测试设备仪器设备能力
橡胶硬度计HSLX-A
照度计0-50000lux
洛式硬度计HR150-A 橡胶硬度计照度计
洛式硬度计
（五）其它主要检测、试验设备列表。

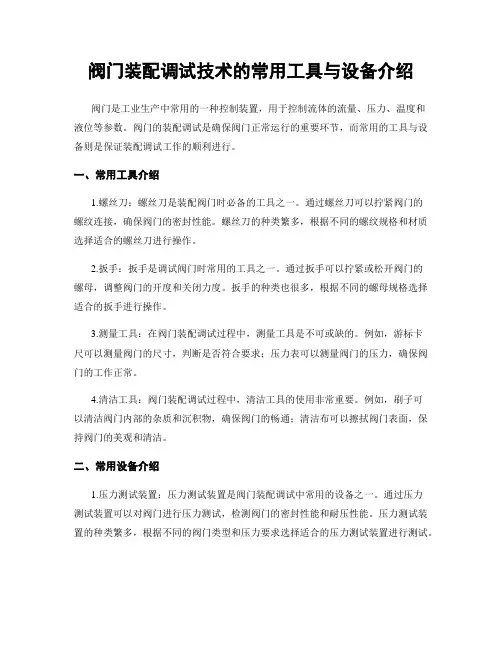

阀门装配调试技术的常用工具与设备介绍阀门是工业生产中常用的一种控制装置，用于控制流体的流量、压力、温度和液位等参数。
阀门的装配调试是确保阀门正常运行的重要环节，而常用的工具与设备则是保证装配调试工作的顺利进行。
一、常用工具介绍1.螺丝刀：螺丝刀是装配阀门时必备的工具之一。
通过螺丝刀可以拧紧阀门的螺纹连接，确保阀门的密封性能。
螺丝刀的种类繁多，根据不同的螺纹规格和材质选择适合的螺丝刀进行操作。
2.扳手：扳手是调试阀门时常用的工具之一。
通过扳手可以拧紧或松开阀门的螺母，调整阀门的开度和关闭力度。
扳手的种类也很多，根据不同的螺母规格选择适合的扳手进行操作。
3.测量工具：在阀门装配调试过程中，测量工具是不可或缺的。
例如，游标卡尺可以测量阀门的尺寸，判断是否符合要求；压力表可以测量阀门的压力，确保阀门的工作正常。
4.清洁工具：阀门装配调试过程中，清洁工具的使用非常重要。
例如，刷子可以清洁阀门内部的杂质和沉积物，确保阀门的畅通；清洁布可以擦拭阀门表面，保持阀门的美观和清洁。
二、常用设备介绍1.压力测试装置：压力测试装置是阀门装配调试中常用的设备之一。
通过压力测试装置可以对阀门进行压力测试，检测阀门的密封性能和耐压性能。
压力测试装置的种类繁多，根据不同的阀门类型和压力要求选择适合的压力测试装置进行测试。
2.液封试验台：液封试验台是阀门装配调试中常用的设备之一。
通过液封试验台可以对阀门进行密封性能测试，检测阀门的泄漏情况。
液封试验台的使用可以大大提高阀门的密封性能，确保阀门的正常运行。
3.电动螺丝刀：电动螺丝刀是阀门装配调试中常用的设备之一。
通过电动螺丝刀可以快速拧紧或松开阀门的螺纹连接，提高工作效率。
电动螺丝刀的使用可以减轻劳动强度，提高装配调试的效率。
4.气动泵：气动泵是阀门装配调试中常用的设备之一。
通过气动泵可以对阀门进行气密性测试，检测阀门的气密性能。
气动泵的使用可以提高测试的准确性和可靠性，确保阀门的气密性能达到要求。
