避雷器及接地装置下

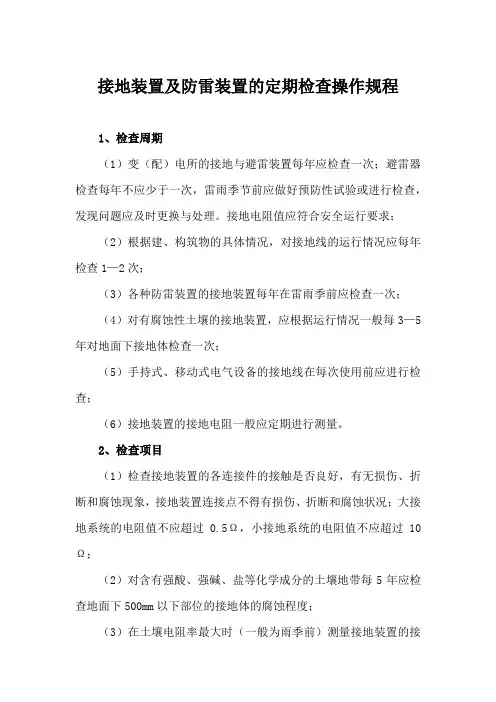

接地装置及防雷装置的定期检查操作规程
1、检查周期
（1）变（配）电所的接地与避雷装置每年应检查一次；避雷器检查每年不应少于一次，雷雨季节前应做好预防性试验或进行检查，发现问题应及时更换与处理。

接地电阻值应符合安全运行要求；
（2）根据建、构筑物的具体情况，对接地线的运行情况应每年检查1—2次；
（3）各种防雷装置的接地装置每年在雷雨季前应检查一次；
（4）对有腐蚀性土壤的接地装置，应根据运行情况一般每3—5年对地面下接地体检查一次；
（5）手持式、移动式电气设备的接地线在每次使用前应进行检查；
（6）接地装置的接地电阻一般应定期进行测量。

2、检查项目
（1）检查接地装置的各连接件的接触是否良好，有无损伤、折断和腐蚀现象，接地装置连接点不得有损伤、折断和腐蚀状况；大接地系统的电阻值不应超过0.5Ω，小接地系统的电阻值不应超过10Ω；
（2）对含有强酸、强碱、盐等化学成分的土壤地带每5年应检查地面下500mm以下部位的接地体的腐蚀程度；
（3）在土壤电阻率最大时（一般为雨季前）测量接地装置的接
地电阻，并对测量结果进行分析比较；
（4）检查电气设备与接地线连接、接地线与接地网连接、接地线与接地干线连接是否完好；
（5）避雷器外观检查，瓷表面不应有破损与裂纹，引线桩头无松动，安装应牢固不得倾斜。

3、避雷器在运行中应与配电装置同时进行巡视检查，雷电后，应增加巡视。

（1）瓷套是否完整；
（2）导线与接地引线有无烧伤痕迹和断胶现象；
（3）水泥接合缝及涂刷的油漆是否完好；
（4）10KV避雷器上帽引线处密封是否严密，有无进水现象；
（5）瓷套表面有无严重污秽。

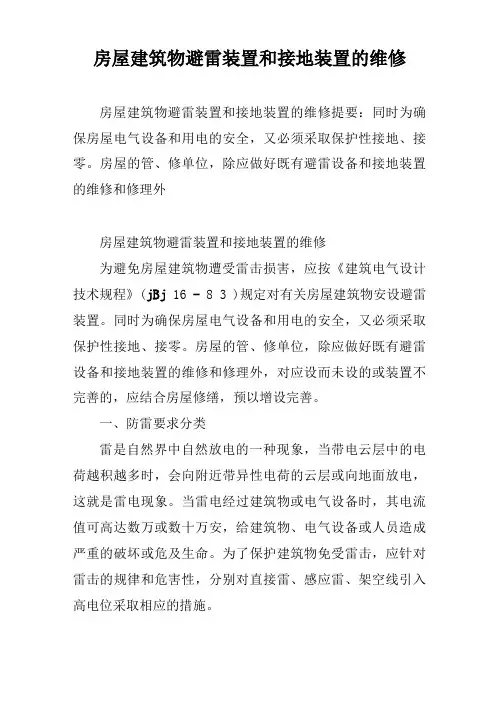

房屋建筑物避雷装置和接地装置的维修房屋建筑物避雷装置和接地装置的维修提要：同时为确保房屋电气设备和用电的安全，又必须采取保护性接地、接零。

房屋的管、修单位，除应做好既有避雷设备和接地装置的维修和修理外房屋建筑物避雷装置和接地装置的维修为避免房屋建筑物遭受雷击损害，应按《建筑电气设计技术规程》(jBj 16 - 8 3 )规定对有关房屋建筑物安设避雷装置。

同时为确保房屋电气设备和用电的安全，又必须采取保护性接地、接零。

房屋的管、修单位，除应做好既有避雷设备和接地装置的维修和修理外，对应设而未设的或装置不完善的，应结合房屋修缮，预以增设完善。

一、防雷要求分类雷是自然界中自然放电的一种现象，当带电云层中的电荷越积越多时，会向附近带异性电荷的云层或向地面放电，这就是雷电现象。

当雷电经过建筑物或电气设备时，其电流值可高达数万或数十万安，给建筑物、电气设备或人员造成严重的破坏或危及生命。

为了保护建筑物免受雷击，应针对雷击的规律和危害性，分别对直接雷、感应雷、架空线引入高电位采取相应的措施。

（一）防雷等级的划分1.第一类凡在建筑物中存放爆炸物品，或经常发生瓦斯、蒸汽、尘埃与空气的混合物，因电火花发生爆炸，致使建筑物损坏或人员伤亡者。

2.第二类凡在建筑物中贮存大量易燃物品的房屋；或具有重要政治意义的民用建筑物。

3.第三类不属于第一、第二类的范围，而需要作防雷保护的建筑物。

（二）各类建筑物的防雷措施1.第一类建筑物（1）防止直接雷1）低于15m的建筑物，用独立避雷针保护，接地电阻小于10 Q，引下线距离墙面及接地装置距地下金属管道或电缆不小于3 m。

2）高地3 0m的建筑物，避雷针可装于建筑物屋顶，接地电阻小于5 Q，建筑物的钢筋及室内的金属设备，均应彼此连接接地。

避雷针应高出爆炸性管道3 m，离开5 m。

（2）防止感应雷1）非金属屋面用明装避雷网保护，金属或钢筋混凝土屋面可直接接地作防感应雷。

2）接地电阻小于5 Q,接地装置应沿建筑物四周环形敷设。

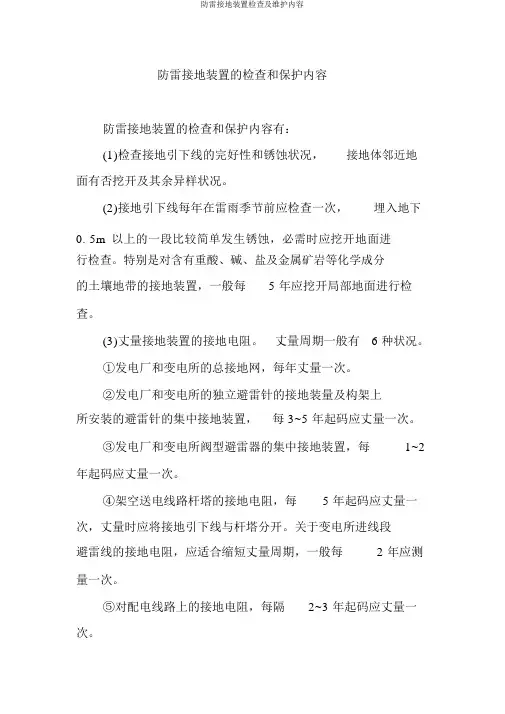

防雷接地装置的检查和保护内容防雷接地装置的检查和保护内容有：(1)检查接地引下线的完好性和锈蚀状况，接地体邻近地面有否挖开及其余异样状况。

(2)接地引下线每年在雷雨季节前应检查一次，埋入地下0.5m 以上的一段比较简单发生锈蚀，必需时应挖开地面进行检查。

特别是对含有重酸、碱、盐及金属矿岩等化学成分的土壤地带的接地装置，一般每 5 年应挖开局部地面进行检查。

(3)丈量接地装置的接地电阻。

丈量周期一般有 6 种状况。

①发电厂和变电所的总接地网，每年丈量一次。

②发电厂和变电所的独立避雷针的接地装量及构架上所安装的避雷针的集中接地装置，每 3~5 年起码应丈量一次。

③发电厂和变电所阀型避雷器的集中接地装置，每1~2年起码应丈量一次。

④架空送电线路杆塔的接地电阻，每 5 年起码应丈量一次，丈量时应将接地引下线与杆塔分开。

关于变电所进线段避雷线的接地电阻，应适合缩短丈量周期，一般每 2 年应测量一次。

⑤对配电线路上的接地电阻，每隔2~3 年起码应丈量一次。

⑥关于一般性的工业建、修建物及民用建筑物，每隔2~3年起码应丈量一次。

关于暗装避雷网或利用混凝土钢筋柱子中的钢筋作为引下线的工程，因为设计的规定，都特别靠谱，一般不需要平常检查。

但每隔5～6 年，须由顶部明装避雷线的地方作接地电阻丈量，或在首层配电屏接地端子处测量。

(4)丈量接地电阻要在雷雨季节前土壤电阻率最大的季节内进行，即夏天土壤最干燥期间或冬天土壤冰冻最甚时期，以保证所测接地电阻的正确性。

依据检查状况，若发现有不符合要求的地方，应实时作挽救办理。

比如接地引下线的断续卡接触不良时，就应除锈拧紧；当导体腐化达30% 以上时，则应改换导体；如接地电阻超出规定值的20%时，则一定装设协助接地极等。

防雷作用要防止雷电危害，就必须严格防雷装置。

一个完整的防雷装置由三部分组成：接闪器（避雷针）、引下线和接地体。

接闪器是直接接受雷击的金属导体，它安装在被保护物顶端或独立避雷器上。

在雷电通道的初始发展阶段，因雷云离地面比较高，故通道发展的方向不受地面物体的影响，但当雷电通道发展到一定高度时，地面上的突出物将会影响通道的发展方向。

因此，易燃易爆化学物品的储存区，如仓库、油罐等，必须装有接闪器（避雷针），通道就会向避雷针方向发展，这是因为接闪器高出易燃易爆化学物品储存突出物体并且有良好的接地。

所以，接闪器的本质作用，就是把雷电引到自身上来，并安全地将雷电流引入大地。

接地装置作用引下线是连接接闪器和接地装置的金属导体，它的作用是把接闪器上的雷电流传递到接地体上，引下线一般采用圆钢或扁钢组成，如有腐蚀性场所应当适当增大截面积，引下线一般沿建筑物的外墙敷设，敷设路线应尽量短而直，应固定牢固，固定支点不应大于1.5至2米。

在地面连接处应用钢管穿管的办法，以防止外物对引下线的机械损伤和防腐蚀。

为了检查测量的方便，在离地面1.5-1.8米处须设置断接卡。

接地体包括接地装置和装置周围的土壤或混凝土，它的作用是把雷击电流有效地泄入大地，现在常用的接地装置有水平接地极、垂直接地极、延长接地极和基础接地极。

易燃易爆化学物品的接地装置一般采用垂直接地极，即用一根2.5米以上的角钢、圆钢、钢管或铜质柱型材制成垂直打入土壤中，当接地不能满足要求时，可采用环形接地极组和放射形接地极组的办法，为了防止被腐蚀，可在埋前先涂上防腐剂。

有些地区土壤电阻较高，一般接地方式达不到接地设计要求的，可采用人工办法来减少接地土壤的电阻率，即用换土法或化学处理法。

对防雷接地的接地要求是什么？防雷接地：为把雷电流迅速导入大地，以防止雷害为目的的接地叫作防雷接地。

建筑多属于一级负荷，应按一级防雷建筑物的保护措施设计，接闪器采用针带组合接闪器，避雷带采用25×4（mm）镀锌扁钢在屋顶组成≤10×10（m）的网格，该网格与屋面金属构件作电气连接，与大楼柱头钢筋作电气连接，引下线利用柱头中钢筋，圈梁钢筋，楼层钢筋与防雷系统连接，外墙面所有金属构件也应与防雷系统连接，柱头钢筋与接地体连接，组成具有多层屏蔽的笼形防雷体系。

线路避雷器安装要求标准在电力系统中，线路避雷器的作用是保护电力设备和线路免受雷击损坏。

正确并合格地安装线路避雷器对于维护电力系统的安全稳定运行至关重要。

本文将详细介绍线路避雷器安装的相关要求和标准。

一、线路避雷器选择选择合适的线路避雷器是确保安装效果的首要步骤。

根据不同的电力系统和环境条件，选择适宜的避雷器型号和规格。

一般来说，线路避雷器应具备以下特点：1. 额定电压与系统电压相符；2. 能够耐受系统频率下的耐受电压；3. 具备足够的放电能力以及快速响应的击穿电压。

二、线路避雷器的安装位置线路避雷器的安装位置应根据具体情况进行合理选择。

一般来说，应在主要设备设施上设置避雷器，如变压器、断路器、隔离开关等。

同时，根据距离和布置条件，还应设置适量的避雷器进行连续保护。

三、线路避雷器的安装方法线路避雷器的安装必须符合相关的标准和技术要求。

一般情况下，避雷器应垂直安装于支架上，并采用合适的接地装置。

以下是安装线路避雷器的详细步骤：1. 确定避雷器的安装位置，并进行必要的准备工作，如清理杂物、检查接地装置等。

2. 安装防振装置：根据实际情况，安装避雷器附近的防振装置，以确保避雷器的稳定性和抗震性。

3. 安装避雷器，将避雷器垂直安装于支架上，固定螺栓并加固。

4. 连接导线：将避雷器与接地装置进行可靠连接，确保电流能够顺利通过。

5. 检查和测试：安装完毕后，对线路避雷器进行检查和测试，确保安装质量符合标准要求。

四、线路避雷器的维护与保养为了保证线路避雷器的正常工作，必须定期进行维护与保养。

以下是一些常见的维护措施：1. 定期清理：定期检查线路避雷器的表面情况，清理附着在避雷器表面的灰尘和污垢，以确保其绝缘性能。

2. 检测接地装置：定期检测接地装置的电阻值，确保其符合要求，如有问题及时进行处理。

3. 定期检测：定期进行避雷器的电气性能测试，如耐压测试和击穿电压测试，以确保其正常工作。

4. 及时更换：如果避雷器出现损坏或老化等情况，应及时更换，以保证其可靠性和绝缘性能。

10kV及以下配电线路的防雷保护与接地装置摘要：随着我国经济社会的飞速发展和城市化建设的不断进步，我国城市配电系统的内外部环境发生了较大的变化，给10kV及以下配电线路的发展带来了机遇的同时，也带来了较大的挑战，对10kV及以下配电线路进行科学合理的防雷保护，对我国电力事业发展有重要意义。

文章主要对10kV及以下配电线路的防雷保护与接地装置进行分析，避免更多事故发生。

关键词：配电线路；雷击；防雷引言近年来，我国的电网覆盖率不断提升，作为电网系统的重要组成部分，配电线路直接影响着城市电网系统的发展。

由于10kV及以下配电线路点多面广，线路结构复杂，在运行过程中很容易发生事故，会严重影响线路的安全与平稳的运行，给人们的生产生活带来影响。

尤其是在夏季，很容易受到雷击导致短路现象的发生，在暴雨、雷电、大风的天气，线路的某一个位置因为受潮、腐蚀、风吹等原因使电线的绝缘下降，导致线与线、线与地有部分电流通过，发生漏电事故，极易引发火灾。

受大风影响，地面的漂浮物挂在线路上也会造成短路，对线路造成损害，影响正常的供电，因此，要想解决这些问题，就必须找到10kV及以下配电线路的雷击故障以及发生故障的原因，从而制定出有针对性的解决方案，努力做好防范应对工作。

1配电线路雷击灾害的原因分析10kV配电线路一般没有设置避雷线进行保护，且线路绝缘水平通常较低，再加上交叉布设的网状结构，不仅增大其直击雷雷害事故发生率，同时感应雷也会产生较大的冲击破坏。

从大量的运行分析和实地调查发现，雷击跳闸事故率约占10kV电网总故障率的80%以上，极大影响了10kV配电线路供电的安全可靠性和节能经济性。

大量研究和运行检修维护经验表明，10kV配电线路发生雷击的原因主要表现在以下三个方面：（1）线路绝缘水平偏低。

10kV架空配电线路遭受雷击的最根本原因是绝缘能力低下，这是因为它特殊的材质，导致10kV架空配电线路在正常的工作运行中很容易在雷雨天气中遭受雷击灾害。

防雷接地的测试及日常检查内容介绍一、防雷接地的测试方法1、你先找到防雷接地网的接地引线或等电位联接箱2、用接地电阻测测试仪测接地电阻（有两根测试桩0.4M的要插入泥土，一根距测试点20米，一根40米，所以测试点周围42米范围内要有泥土）3、接地电阻值越小越好，具体合格值当设计有要求时必需按设计要求规定，设计没要求时不能大于4欧。

二、防雷检测主要检测内容1、检测防雷装置的有效性，接闪器、引下线、接地装置等的连通性。

2、接地系统的有效接地电阻，要求≤10Ω。

4、电源防雷系统的对地绝缘阻抗是否在允许值，接地系统是否牢靠，瞬时钳压数值是否有变化等。

5、信息系统信号防雷系统，对于连接的电阻是否属于参数允许值，瞬时钳压数值是否有变化，对地绝缘电阻的正常值等。

一般的防雷检测基本是有这些方面的，还要根据属地的地方性要求，毕竟高雷暴地区的要求会高一些。

三、日常检查项目（1）防雷装置引雷部分、接地引下线和接地体三者之间连接良好。

（2）运行中应定期测试接地电阻，接地电阻应符合规定要求。

（2）避雷器应定期做好预防性试验。

（3）避雷针、避雷线及其接地线应无机械损伤和锈蚀现象。

（4）避雷器绝缘套管应完整，表面应无裂纹、无严重污染和绝缘剥落等现象。

（5）定期抄录放电记录器所指示的避雷器的动作次数。

（6）接地部分接地应良好。

此外，在每年的雷雨季节来临之前，应进行一次全面的检查、维护，并进行必要的电气预防性试验。

四、具体的试验项目1）测量接地部分的接地电阻。

2）避雷器标称电流下的残压试验。

3）避雷器工频放电电压试验。

4）4）避雷器密封试验等。

建设工程防雷设施验收规范1.1新建防雷工程防雷设施竣工验收应在防雷检测、验收部门旳参与下, 由建设单位主持, 施工、监理等单位参与共同进行。

1.2防雷设施验收涉及下列部分1、防直击雷旳防雷装置部分（涉及接闪器、引下线、接地装置）2、等电位联结（涉及建筑物外屋面金属物、高层均压环、多种入户管道、电力线和信息线路外皮旳等电位连接、室内多种金属管道、电梯、步行梯、各层等电位箱、电源箱旳等电位联结）3、供电系统及低压配电保护（涉及供电方式、电器预留接地、SPD电涌保护器）4、屏蔽装置（涉及多种屏蔽网、屏蔽室）1.3防雷设施验收前, 建设单位应向气象监督机构提交验收申请报告, 并附下列文献：1、设计阐明和防雷设计图纸（1基础防雷平面图、2屋面防雷平面图、3立面图、4四置图、5高层均压环设立图、6防雷施工大样图、7总配电图、8SPD安装系统图）2、施工阶段修改防雷设计旳修改图纸及阐明3、隐蔽工程旳图纸及施工验收记录。

4、接地装置旳接地电阻测量记录单。

5、安装避雷器旳系统安装图。

1.4防雷设施验收原则：被检防雷设施应与设计一致并符合技术规范旳规定。

已装防雷装置所用材料、安装位置、焊接面、整体布局与设计图纸规定相符, 如有修改应有修改图纸和阐明, 其修改部分应达到技术规范旳规定。

1.5防雷系统中所使用旳防雷产品应符合国标旳规定, 产品旳规格、型号、技术参数应符合设计规定。

第二节建设工程防雷设施技术规定和指标2.1基础接地技术规定和指标基础接地分为人工接地和自然基础接地两种。

2.1.1人工接地装置是指非运用建筑物基础桩地梁, 而用角钢、扁钢或专用成品制作件, 人工布设旳接地装置。

接地电阻Ri:按不同防雷类别应分别符合下列指标。

第一类和第二类防雷建筑物：Ri≤10Ω；第三类防雷建筑物：Ri≤30Ω。

2.1.2自然基础接地装置是指运用建筑物钢筋混凝土基础、桩、地梁内钢筋作为接地旳装置。

接地装置应做成环形接地接地体电阻值：自然接地体旳接地电阻Ri≤1Ω(综合信息类)或4Ω(一般类)；土壤电阻率：按用接地电阻测试仪测量旳实测值。

防雷及接地安装技术原则一、合用范围本章合用于一般工业与民用建筑防雷及接地安装工程。

二、编制根据《建筑电气工程施工质量验收原则》（GB50303－）《建筑电气工程施工工艺原则》三、基本规定1、接地装置旳埋设深度其顶部距地面不应不不小于0.6M，接地极应垂直安装。

2、垂直接地极旳长度不应不不小于2.5M，其互相之间旳间距当设计无规定期，不应不不小于5M。

3、接地装置与建筑物旳距离不应不不小于1.5M。

4、接地干线旳连接应采用焊接，焊接处焊缝应饱满，不得有夹渣、咬肉、虚焊、气孔等缺陷，焊接处应做防腐处理。

5、接地线在穿越墙壁、楼板和地坪处应加套管保护，采用金属套管时应对套管接地。

6、接地干线沿建筑物墙壁水平敷设时，距地面应为250～300mm；接地线与建筑物旳间隙为10～15mm；支持件间距在水平直线部分为0.5～1.5m，转弯部分为0.3～0.5m，同一室内支持件间距应一致。

7、在接地线跨越伸缩缝、沉降缝处时，应设置赔偿器，可用接地线弯成弧状作赔偿器。

8、屋面避雷带安装旳支持件距离应均匀设置，在每一直线段旳间距水平宜为0.5～1.5m，垂直谊教育界1.5～2.5m，在转弯处应对称，一般为0.3～0.5m。

9、避雷带旳安装高度为150mm，并设在女儿墙中心，当女儿墙宽度不小于300mm时，避雷带距女儿墙外侧宜为100mm。

10、明敷避雷引下线在易受机械损坏和危及人员安全处，在距地1.7m至地下0.3m旳一段引下线应加保护措施。

四、施工准备1、技术准备a、熟悉施工图纸及对应施工图集。

b、施工前应进行技术交底。

c、配置对应旳施工质量验收规范。

2、材料准备a、镀锌钢材必须有产品质量证明书，且应选用热镀锌材料。

b、电焊条、油漆、镀锌螺栓等辅助材料均已配置，且均有合格证。

3、重要机具a、电焊机、电焊工具、钢锯、切割机、电锤、台钻、手枪钻、铁锹、铁镐、大锤等。

b、接地摇表。

4、作业条件a、接地装置旳安装应按设计位置清理好场地；当运用基础钢筋作接地线时，基础钢筋应绑扎完毕。

避雷及接地装置接地隐蔽工程验收记录
一、验收单位：验收单位：年月日
二、工程概况：
项目名称：
项目地点：
施工单位：
监理单位：
设计单位：
三、施工工艺及材料：
1.避雷器型号及规格：
2.避雷接地装置类型：
3.接地材料：
四、隐蔽工程验收：
1.开挖接地体验收
a.开挖接地体位置与尺寸是否符合设计要求？
b.开挖接地体深度是否符合设计要求？
c.接地体底部是否平整？
d.接地体周围是否有明显的裂缝或变形？
e.接地体底部是否碾压整平？
2.接地体材料验收
a.接地体材料是否符合设计要求？
b.接地体连接件是否齐全、无损坏？
3.埋设接地体验收
a.接地体埋设是否符合设计要求？
b.接地体周围是否有外来物或建筑垃圾？
4.接地装置与避雷器验收
a.避雷器安装位置是否符合设计要求？
b.避雷器安装固定是否牢固？
c.避雷器引下线安装高度是否符合规范要求？
d.接地网布置是否合理？
e.接地装置与设备之间的连接是否良好？
五、验收结论：
1.验收合格
2.验收不合格，需要重新整改。

六、存在的问题及整改要求：
1.问题描述：
2.整改要求：
七、其他事项：
1.验收人员签名：
2.监理单位签字：
3.施工单位签字：
4.设计单位签字：
以上是避雷及接地装置接地隐蔽工程的验收记录，如有不足之处，请多多指教。
