避雷器及接地技术交底

一、交底目的为确保施工现场及设备的安全，降低雷击事故的发生，特进行防雷接地技术安全交底。

通过本次交底，使全体施工人员充分了解防雷接地的基本知识、操作规程及注意事项，提高安全防范意识。

二、交底内容1. 防雷接地基本知识（1）防雷接地系统的作用：将雷击产生的电流迅速引入大地，保护建筑物、设备和人免受雷击危害。

（2）防雷接地系统的组成：接地体、接地干线、接地引下线、接地设备。

2. 防雷接地施工要求（1）接地体：选用直径不小于50mm的圆钢或厚度不小于4mm的扁钢，长度不小于2.5m。

接地体应垂直打入地下，深度不小于0.6m。

（2）接地干线：选用直径不小于40mm的圆钢或厚度不小于4mm的扁钢，长度根据实际情况确定。

接地干线应与接地体可靠连接。

（3）接地引下线：选用直径不小于10mm的圆钢或厚度不小于4mm的扁钢，长度根据实际情况确定。

接地引下线应与接地干线可靠连接。

（4）接地设备：包括接地引下线、接地体、接地干线等，应满足相关规范要求。

3. 防雷接地操作规程（1）接地体、接地干线、接地引下线的焊接：采用搭接焊，确保焊接质量。

（2）接地体、接地干线、接地引下线的连接：采用专用螺栓连接，确保连接牢固。

（3）接地引下线与设备连接：采用专用螺栓连接，确保连接牢固。

4. 防雷接地注意事项（1）施工前，应了解施工现场的地质条件，确保接地体能够有效接地。

（2）施工过程中，应严格按照操作规程进行施工，确保施工质量。

（3）施工完成后，应进行接地电阻测试，确保接地电阻符合要求。

（4）雷雨季节，应加强防雷接地设施的检查和维护，确保其正常运行。

（5）非专业人员不得随意改动防雷接地设施。

三、交底要求1. 施工单位应组织全体施工人员进行防雷接地技术安全交底，确保人人掌握。

2. 施工单位应定期对施工人员进行防雷接地技术安全培训，提高施工人员的安全防范意识。

3. 施工单位应加强施工现场的防雷接地设施管理，确保其正常运行。

4. 施工单位应建立健全防雷接地技术安全管理制度，确保施工安全。

防雷、接地技术交底1技术交底范昌XXX信。

工B雷接地2设计情况2.1 正线双线区段,区间一侧敷设一条35mm2环保型接地铜缆作为贯穿地线,在电气上必须全线贯穿,接头处应采用搭接焊接方式,接地电阻值应小于1.•室外箱盒外壳、信号机构、信号机梯子、电缆防雷接地、转辙机外壳、各类器材接地均与贯穿地线相连接.2.2 综合接地系统将沿着铁路线路两侧不同用途和不同电压的电气化、电力、通信、信号设备及其他金属构筑物的地线有机、合理的结合起来进入贯穿地线,以保证客运专线各系统、各设备之间实现等电位连接,减少不同设备、不同系统之间存在的电位差及可能造成的人身和设备的平安隐患〔尤其是信号和接触网专业〕.2.2.1 综合接地系统由贯穿地线、接地装置〔或接地极〕、引接线、接地端子以及接触网闪络保护接地装置等构成.2.2.2 综合接地系统采用沿铁路全线上、下行敷设两根贯穿地线方式,客运专线正线贯穿地线采用铜截面为70mm2的耐腐蚀并符合环保要求的接地铜缆.联络线、动车走行线贯穿地线采用铜截面为35mm2的耐腐蚀并符合环保要求的接地铜缆.2.3 信号楼采用综合防雷系统,严格执行铁建设［2007)年39号文件?铁路防雷、电磁兼容及接地工程技术暂行规定？、运基信号［2021)362号文件?关于印发对铁路信号设备雷电及电磁兼容综合防护进行补充规定的通知?等相关规定.信号楼避雷网〔带〕、综合地网,信号机械室法拉第屏蔽网由专业公司施工并验收.贯穿地线在电缆引入口外方接入综合地网扁钢.2.3.1 在信号机械室内设置平安接地聚集线、电源防雷接地聚集线、信号防雷接地聚集线、电缆芯线屏蔽接地聚集线、电缆钢带屏蔽接地聚集线,微机联锁站增加逻辑接地聚集线.2.3.2 室内设备按用途不同接入聚集线,ZPW2000A自闭综合柜的防雷地、平安地也分别接入不同的聚集线∙3施工准备3.1 作业准备3.1.1 施工作业层中所涉及的各种外部技术数据收集（1）做好技术交底工作,使参加施工的人员,对工程技术要求做到心中有数,技术交底要自上而下,逐级进行落实到班组.（2）贯穿地线材料进场,验收检测合格；回填用的中粗砂进场后,应及时进行取样检测，合格后才能使用.（3）严格质量检查制度.对各道工序,由作业班组先自检,再由质检人员检验,合格后方可进入下道工序. 3.2 材料要求3.2.1 接地装置成套材料型号、规格及制造质量应符合设计要求和施工标准.3.2.2 综合贯穿地线,必须使用外护套采用金属或合金制造,并具有耐腐蚀性能的贯穿地线.严禁使用高分子材料护套的贯穿地线.3.3 人员配置施工人员应结合施工方案.机械、人员组合、工期要求进行合理配置.作业工点负责人1人；技工人员2人；普工3—4人,劳务工10—30人.3.4 机具准备十字稿、铁锹、二锤、钢钎、喷灯、锯条、锲、砂纸、克丝钳、扳手、毛刷、毛笔、字模.3.5 技术准备：3.5.1 内业技术准备在开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸,澄清有关技术问题,熟悉标准和技术标准.制定施工平安保证举措,提出应急预案.对施工人员进行技术交底,对参加施工人员进行上岗前平安技术培训I,考核合格后持证上岗..3.5.2 外业技术准备（1）既有线监管方案、施工方案已提报,已与电务、工务、通信、车务、供电等治理单位召开了施工协调会,已共同确认了径路.（2）既有线开挖过道钻铤方案已编制审核,并进行了技术交底.（3）防护用的过道钢管（UPVC管〕、水泥槽已准备到位,桥上电缆槽已安装,桥隧防护贯穿地线材料已准备齐全.4施工工艺和方法4.1 施工工艺流程：测量定位T开挖沟槽T铺设底层土T埋置贯穿地线T铺设上层土T回填沟槽、碾压.4.2 施工方法4.2.1 一般规定（1〕贯穿全线的直接埋设的铜缆地线,其截面积应计算确定.对于新建时速200km∕h,客货共线自动闭塞铁路区段,贯穿地线的截面积宜采用不小于35mm2的裸铜缆.贯穿地线在电气上必须全线贯穿,接头处应采用搭接焊接方式.贯穿地线直埋地下，埋深不小于1m,接地电阻值应小于1∙.（2）贯穿地线与轨道电路的连接,应符合以下要求：1）贯穿地线间隔一定距离与轨道电路的连接一次,其间隔距离应满足轨道电路调整、分路、断轨检查功能；2）贯穿地线与轨道电路连接,必须通过完全横向连接线才能接至无绝缘轨道电路空心线圈或有绝缘轨道电路的扼流变压器中点.3）当上、下行两线的绝缘节之间的距离大于IOom时,必须增加一个空扼流变压器完成横向连接并接至贯穿地线.13）贯穿地线的综合使用1）通信、信号、红外线轴温监控系统及其他电子信息监控系统的接地装置,可接至贯穿地线.2）电力电缆的金属外皮、接触网杆塔集中地线可接至贯穿地线.3）沿线声屏障和隔离网、桥梁栏杆、雨棚等金属构件为预防电磁感应而采用的接地装置可接至贯穿地线4）电力装置地线、电气化接触网地线与通信、信号及其他电子信息监控系统地线在贯穿地线上的连接点的间隔应不小于25m.（4）贯穿地线的敷设1）贯穿地线与信号电缆同沟直埋于地下,并应埋在信号电缆下方,与土壤直接接触；2）当信号电缆敷设在石质地带的电缆槽内时,贯穿地线应在大地侧电缆槽底部敷设；3）当贯穿地线敷设在大桥上时,贯穿地线宜与桥墩上预留的根底接地体可靠连接；4）当贯穿地线敷设在长大隧道内时,宜与隧道内预留的接地体可靠连接.5）桥梁、隧道地段、车站范围及牵引变电所附近的区段应在铁路两侧敷设贯穿地线.6）客运专线应在铁路两侧敷设贯穿地线；新建20Okm/h客货共线铁路路基地段宜在铁路两侧敷设贯穿地线.7）160km∕h及以下铁路自动闭塞区段、电子设备集中区段可在一侧敷设贯穿地线.8）贯穿地线要求尽可能直,禁止形成环状：隧道、路堤、路堑、桥梁间的过渡地段贯穿地线应平顺连接.（5）两侧设有贯穿地线的区段,在适当地点应将两侧的贯穿地线作横向连接,并应满足以下要求:1）桥梁地段应通过梁体内的横向结构钢筋将两侧贯穿地线作横向连接.2）隧道地段通过环向接地钢筋等实现两侧贯穿地线的横向连接.3）路基地段贯穿地线间的横向连接,原那么上在每段轨道电路的中间点设一处；有条件时，横向连接线与贯穿地线同步埋设；条件不具备时,横向连接线可埋设于轨底不小于0∙6m处并采用热镀锌钢管防护举措.4）横向连接线与贯穿地线同材质、同截面.C6J距铁路20m范围内铁路建筑物的接地装置应与综合接地系统的贯穿地线可靠连接，并应满足以下要求：1）贯穿地线在信号楼上、下行两端应分别与其环形接地体连接,每端设2根连接线,2根连接线的间隔为2至3m.2）其他建筑物的地网应与贯穿地线可靠连接.（7）贯穿地线在路肩、桥梁、隧道之外的地点埋设时应设立埋设标志,并应满足以下要求：1）径路转向及分支处.2）穿越障碍物〔如大型管路、高压电缆等〕时.3）应与同径路电缆共用埋设标志.4）直线径路和无分支时,贯穿地线的埋设标志间距应与信号电缆的埋设标志间距相同.4.2.2 贯穿地线敷设U）测量定位：通过施工调查、探沟检查,定出贯穿地线沟施工具体位置,一般路基地段沿线路两侧各设一根,位于通信信号电缆槽下方30cm处.（2）开挖沟槽：首先先去除路基表层的道昨碎石并运走,然后敷设彩条布,开挖土石混合地段,满足电缆沟深度后,最后在电缆沟底部开挖沟槽,沟槽深35cm,宽IOCm；沟槽开挖挖成之后,测量复测贯穿地线的位置及沟槽的底标高.（3）铺设底层土：在沟槽内铺设4cm厚的细沙土,人工整平夯实.（4）埋置贯穿地线：成品贯穿地线为成卷电缆,根据路基及接触网位置的实际情况进行下料,将下好料的贯穿地线放进沟槽内，两端距路基边坡各150cm.（5）铺设上层土：在贯穿地线上铺设4cm厚的中粗砂和26Cm的细粒土,然后人工整平夯实.（6）有信号设备的位置,贯穿地线要预留分支引线.4.2.3 贯穿地线连接U）区间信号点箱盒内电缆与贯穿地线的连接：电缆的钢带、铝护套、内屏蔽四线组经冗余连接后在引至接地端子排上,用25mm2多股铜芯电缆〔使用SC25-8冷压铜端头〕从接地端子排上引至贯穿地线并与贯穿地线可靠连接.（2）信号机的平安地线与贯穿地线的连接：在电化区段,信号机要做平安接地装置,梯子与机构、机构与铜缆连接点要打磨干净,接触良好.（3）信号机机构与梯子用25mm2的铜缆连接,将25mm2的铜缆两端分别与①6mm和510mm的压接线环压接后，A6mm压接线环与机构遮光板用M6的螺栓连接；510mm的压接线环与梯子用M10螺栓连接.梯子与贯穿地线用25mm2铜缆连接,25mm2铜缆连接梯子一端用51Omm压接线环与之紧固,25mm2铜缆与贯穿地线连接采用焊接方法.(4)空芯线圈的防雷地线与贯穿地线的连接：空芯线圈中央点用Iomm2多股铜芯电缆(RNBIO-12冷压铜端头〕与防雷元器件相连接,防雷元器件的另一端用25mm2多股铜缆与贯穿地线可靠连接.注意：在电化区段要有两个防雷元器件串联使用.(5〕贯穿地线的接续、横向连接和T形分支引接采用铜质C形压接件进行连接；电缆槽内贯穿地线与接地端子间的连接采用L型连接器连接∙C形压接压力不小于12t,并且C形压接处应采取防腐举措.(6)接地的钢筋焊接要求:双边焊搭接长度不小于55mm;单边焊搭接长度不小于100mm;焊缝厚度不小于4mm.钢筋间十字交叉时采用直径14mm(lk<<25KA)或16mm(lk>25KA)的“L〃形钢筋进行焊接〔焊接长度同前〕.(7)贯穿地线的分支引接线采用与贯穿地线相同的工序和工艺埋设,在接触网位置和其他需要引分支电缆的地方,将地线采用C型连接器接出分支弓I接线,使用C型连接器时,先将电缆外皮用专用电工刀剖开,再用两个C型连接器将两个准备连接的铜缆平行扣紧,连接时C型连接器的净距限制在40〜50mm.然后采用不小于12t的专业液压钳压紧，最后用半导体防水、防腐自粘胶带将裸露的铜缆进行包裹：C型压接3液压钳（8〕贯穿地线在与桥台附近及每隔500m 路基设置一条横向连接线,横向连接线的规格、埋设深度、埋设工序及工艺与贯穿地线相同,横向连接线采用C 型连接器将左右线贯穿地线进行连接.5质量标准5.1 质量限制5.1.1 贯穿地线横向连接线埋设里程应准确,如因障碍物调整应与现场技术员商议.5.1.2 贯穿地线两端应采用防水胶布进行包裹,预防线缆埋地生锈.5.1.3 贯穿地线要求尽可能直,禁止形成环状;路堤、路堑、桥梁之间的过渡地段贯穿地线应平顺连接.5.2 质量检验5.2.1 贯穿地线敷设质量应符合相关技术标准的规定.（1）路基上综合接地贯穿地线及分支引接线的埋设应与路基同步实施,不应因其施工而损坏、影响路基的稳固与平安.（2）在进行大面积埋设前,应选取有代表性的地段作为试验段,分别进行贯穿地线、分支引接线工艺试验,确定施工工序和工艺参数,并报监理单位确认.（3）综合接地贯穿地线及分支引接线设置位置、方式、施工方法应符合设计要求.检验数量：施工单位、监理单位全部检验.镀锡铜线压接鼻子 贯穿地线C 型压接件连接检验方法：观察是否按工艺试验确定的施工工序和工艺参数埋设,测量设置位置.6平安、环保、文明施工等技术举措6.1 平安技术举措6.1.1 施工人员进入现场,必须穿平安防护服,戴平安帽,并根据相关要求配置其他防护用品〔平安帽、平安带、防护灯、通讯工具等〕.应设平安防护员,要持证上岗,带齐防护用具.6.1.2 仓库必须专人看守,按消防要求配备灭火器材.禁止存放易燃、易爆、有毒物品,不准用易燃油擦洗地面及设备.6.1.3 临时照明应使用标准作业灯,使用临时电源时应设置带有漏电保护装置的配电箱,临时用电应设专人治理.机具的电源线不宜过长、过细,原那么上就近使用电源插座,预防电源线磨损造成漏电.严禁借用既有信号设备的电源.6.1.4 5级风以上禁止登高作业.6.1.5 机具、材料存放不得侵入限界.6.1.6 贯穿地线应整洁地卷绕在电缆盘上.电缆盘筒体半径不小于地线外径的30倍.地线两端应采用专用套封头. 6.1.7 贯穿地线应妥善存放,预防进水或受潮,预防日光长期照射.6.1.8 装卸时严禁从高出抛下装有贯穿地线的线盘,产品在运输中应预防线盘间碰撞、摩擦或其他机械损伤.6.1.9 线盘不允许平放贮存及以平放方式吊装及运输,以防线盘损坏伤及产品.6.1.10 贯穿地线线盘滚动方向应与线盘所标方向一致.6.1.11 贯穿地线敷设好后,应进行密封、封头等项工作,每天必须封头防护,另外假设遇雨雪天气应随时封头防护,以防潮气侵入.6.1.12 必须敷设彩条布,预防污染道床.6.2 环境保护举措6.2.1 保护好驻地与施工范围内的植被和绿化设施,在施工中取土、弃土、排污等须按设计文件和业主与当地环保部门签订的有关协议和要求处理,符合设备治理单位的要求.施工场地做到每日一小扫,每周一大扫,并将废、旧料垃圾运至指定地点.6.2.2 施工场地围栏从美学角度进行设计,保持与周边环境及自然景观协调,施工场地上的材料与机械按规划摆放和停放.6.2.3 凡对环境有污染的施工废弃物,必须征得业主和当地环保部门同意后,在指定的地点排放、堆码、掩埋或销毁.6.2.4 机械设备保持清洁整洁的外观形象,所有施工车辆、燃油动力机械设备的废气排放到达国家和地方的相关排放标准.6.2.5 切割、机械打孔等作业选用高效低噪声小的施工机具,邻近商业区、居民区及办公区时采取噪声隔离举措.所有易产生噪声污染的施工工程,不安排在夜间施工,预防影响市民休息.6.2.6工程使用的燃料、油漆、溶剂等腐蚀、有毒、有害化学物品,存放于化学危险品专用仓库,有专人保管发放,工程使用完毕后的多余局部集中回收,按有毒有害品销毁处理程序执行，不得随意倾倒、燃烧、填埋.6.3 文明施工6.3.1 施工现场显目位置设置平安、质量宣传标语及平安警示牌.6.3.2 危险作业的场所应悬挂危险警示标志.6.3.3 施工现场人员均佩证上岗.6.3.4 离开时,将施工过程中产生的废弃物及时回收,统一处理,做到人走料清场地净.6.3.5 施工便道上不得堆放任何杂物.6.3.6 工地材料堆码整洁.6.3.7 尽量减少施工中的噪音和夜间施工.品及半成品保护举措7.1对房建专业墙体、照明、空调、静电地板等成品,墙体采用塑料布或彩条布防护,不能污损、破坏、私拉乱接电线.7.1挖沟不得造成道床污染,道硝必须恢复、捣鼓良好.电缆沟必须夯实,不得引起滑坡等不良情况.8刚性要求9其他应注意的问题10附表及附。

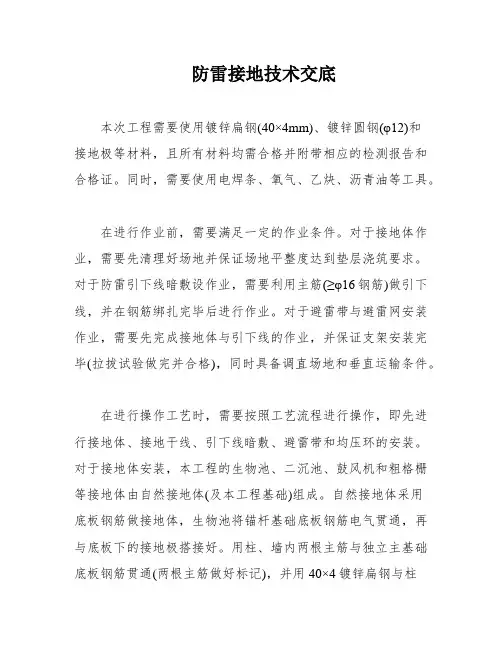

防雷接地技术交底本次工程需要使用镀锌扁钢(40×4mm)、镀锌圆钢(φ12)和接地极等材料，且所有材料均需合格并附带相应的检测报告和合格证。

同时，需要使用电焊条、氧气、乙炔、沥青油等工具。

在进行作业前，需要满足一定的作业条件。

对于接地体作业，需要先清理好场地并保证场地平整度达到垫层浇筑要求。

对于防雷引下线暗敷设作业，需要利用主筋(≥φ16钢筋)做引下线，并在钢筋绑扎完毕后进行作业。

对于避雷带与避雷网安装作业，需要先完成接地体与引下线的作业，并保证支架安装完毕(拉拔试验做完并合格)，同时具备调直场地和垂直运输条件。

在进行操作工艺时，需要按照工艺流程进行操作，即先进行接地体、接地干线、引下线暗敷、避雷带和均压环的安装。

对于接地体安装，本工程的生物池、二沉池、鼓风机和粗格栅等接地体由自然接地体(及本工程基础)组成。

自然接地体采用底板钢筋做接地体，生物池将锚杆基础底板钢筋电气贯通，再与底板下的接地极搭接好。

用柱、墙内两根主筋与独立主基础底板钢筋贯通(两根主筋做好标记)，并用40×4镀锌扁钢与柱内主筋贯通后甩出底板。

将甩出地板的扁钢(四个角)在室外地坪下800mm的深度预留40×4的镀锌扁钢1米，以便补打接地极。

在进行接地体的搭接时，需要注意螺纹钢(φ32、φ25)与螺纹钢(φ32、φ25)、螺纹钢(φ32、φ25)与扁钢(40×4)、圆钢(φ14)与扁钢(40×4)、圆钢(φ14)与扁钢(40×4)、圆钢(φ14)与螺纹钢(φ32、φ25)的搭接处均采用φ14的圆钢过度焊接，并对焊接处进行防腐处理(土壤中)，即防锈漆一道，沥青两道，玻璃丝布一道。

对于不同材料的焊接长度，需要进行特定的焊接处理。

最后，进行引下线敷设。

在鼓风机和配电室等结构中，利用柱子主筋作为防雷引下线，并使用2根对角主筋，同时跨接钢筋连接套筒。

测试点应按照设计的位置和数量进行布置，测试点高度应距离室外地坪800mm。

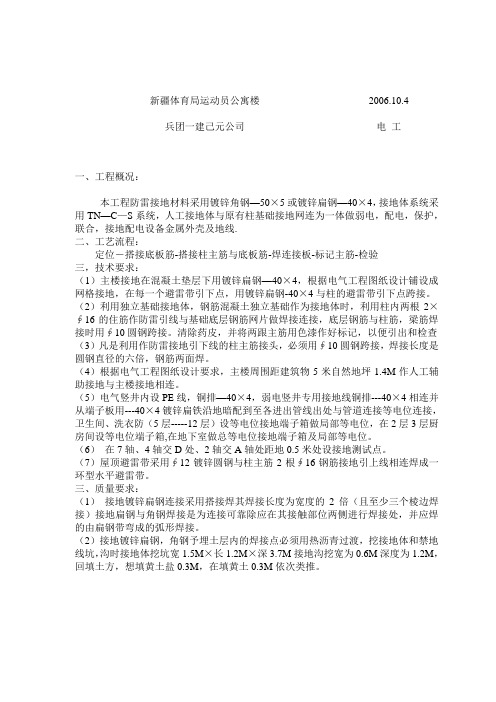

新疆体育局运动员公寓楼2006.10.4兵团一建己元公司电工一、工程概况：本工程防雷接地材料采用镀锌角钢—50×5或镀锌扁钢—40×4，接地体系统采用TN—C—S系统，人工接地体与原有柱基础接地网连为一体做弱电，配电，保护，联合，接地配电设备金属外壳及地线.二、工艺流程：定位－搭接底板筋-搭接柱主筋与底板筋-焊连接板-标记主筋-检验三，技术要求：（1）主楼接地在混凝土垫层下用镀锌扁钢—40×4，根据电气工程图纸设计铺设成网格接地，在每一个避雷带引下点，用镀锌扁钢-40×4与柱的避雷带引下点跨接。

（2）利用独立基础接地体，钢筋混凝土独立基础作为接地体时，利用柱内两根2×∮16的住筋作防雷引线与基础底层钢筋网片做焊接连接，底层钢筋与柱筋，梁筋焊接时用∮10圆钢跨接。

清除药皮，并将两跟主筋用色漆作好标记，以便引出和检查（3）凡是利用作防雷接地引下线的柱主筋接头，必须用∮10圆钢跨接，焊接长度是圆钢直径的六倍，钢筋两面焊。

（4）根据电气工程图纸设计要求，主楼周围距建筑物5米自然地坪1.4M作人工辅助接地与主楼接地相连。

（5）电气竖井内设PE线，铜排—40×4，弱电竖井专用接地线铜排---40×4相连并从端子板用---40×4镀锌扁铁沿地暗配到至各进出管线出处与管道连接等电位连接，卫生间、洗衣防（5层-----12层）设等电位接地端子箱做局部等电位，在2层3层厨房间设等电位端子箱,在地下室做总等电位接地端子箱及局部等电位。

（6）在7轴、4轴交D处、2轴交A轴处距地0.5米处设接地测试点。

（7）屋顶避雷带采用∮12镀锌圆钢与柱主筋2根∮16钢筋接地引上线相连焊成一环型水平避雷带。

三、质量要求：（1）接地镀锌扁钢连接采用搭接焊其焊接长度为宽度的2倍（且至少三个棱边焊接）接地扁钢与角钢焊接是为连接可靠除应在其接触部位两侧进行焊接处，并应焊的由扁钢带弯成的弧形焊接。

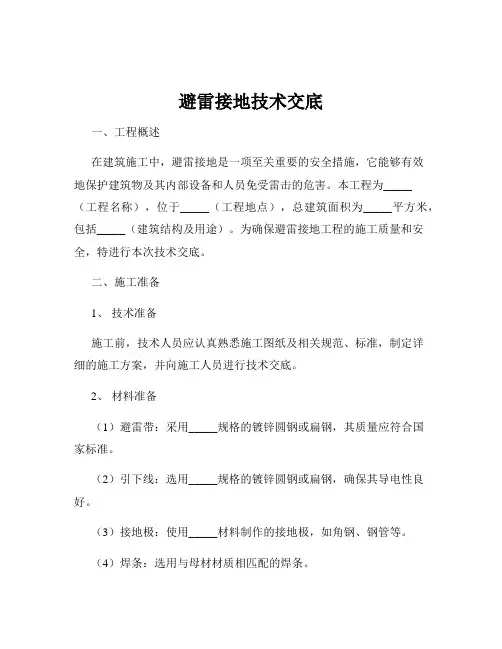

避雷接地技术交底一、工程概述在建筑施工中，避雷接地是一项至关重要的安全措施，它能够有效地保护建筑物及其内部设备和人员免受雷击的危害。

本工程为_____（工程名称），位于_____（工程地点），总建筑面积为_____平方米，包括_____（建筑结构及用途）。

为确保避雷接地工程的施工质量和安全，特进行本次技术交底。

二、施工准备1、技术准备施工前，技术人员应认真熟悉施工图纸及相关规范、标准，制定详细的施工方案，并向施工人员进行技术交底。

2、材料准备（1）避雷带：采用_____规格的镀锌圆钢或扁钢，其质量应符合国家标准。

（2）引下线：选用_____规格的镀锌圆钢或扁钢，确保其导电性良好。

（3）接地极：使用_____材料制作的接地极，如角钢、钢管等。

（4）焊条：选用与母材材质相匹配的焊条。

3、施工工具准备（1）电焊机、切割机、钻孔机等机械设备。

（2）手锤、扳手、卷尺、接地电阻测试仪等工具。

三、施工工艺流程1、接地体安装（1）按照设计要求，在指定位置打入接地极。

接地极的间距、深度应符合规范要求。

（2）将接地极与水平接地干线焊接连接，焊接处应饱满、牢固，无虚焊、夹渣等缺陷。

2、引下线敷设（1）利用建筑物的主筋作为引下线，应确保主筋的连续性和导电性。

（2）在主筋上焊接引出端子，以便与避雷带连接。

3、避雷带安装（1）在屋顶女儿墙上安装避雷带，支架间距均匀，固定牢固。

（2）避雷带应顺直，转弯处弧度一致。

4、接地电阻测试施工完成后，使用接地电阻测试仪对避雷接地系统进行测试，接地电阻值应符合设计及规范要求。

如不符合，应采取措施进行整改。

四、施工质量控制要点1、接地体的埋深、间距和焊接质量必须符合设计和规范要求。

2、引下线的连接应牢固可靠，不得有断点。

3、避雷带的材质、规格和安装位置应符合设计要求。

4、焊接部位应进行防腐处理，防止锈蚀。

五、安全注意事项1、施工人员必须佩戴安全帽、安全带等个人防护用品。

2、电焊机等电气设备应接地良好，防止触电事故。

一、交底目的为确保施工现场的安全，防止因接地和防雷措施不当造成的人员伤害和财产损失，特进行接地防雷安全技术交底。

二、适用范围本交底适用于施工现场所有电气设备和设施，包括但不限于变压器、配电箱、电气线路、施工机具、临时建筑等。

三、交底内容1. 接地保护（1）施工现场所有电气设备应确保可靠接地，接地电阻不得大于4Ω。

（2）接地线应采用截面积不小于25mm²的多股绝缘铜线。

（3）接地线应连接至专用接地体或建筑物基础钢筋，确保良好接触。

（4）接地体应选用截面积不小于100mm²的扁钢或圆钢，深度应大于0.6m。

（5）接地线连接处应进行焊接，焊接质量应符合规范要求。

2. 防雷保护（1）位于山区、多雷地区或高耸建筑物等应安装独立避雷针。

（2）高压架空线路及变压器高压侧应安装避雷器或放电间隙。

（3）施工现场临时用电线路应采用防雷设备，如避雷器、防雷器等。

（4）施工现场临时建筑物应安装避雷带，并与接地系统可靠连接。

3. 安全操作（1）操作人员应经过专业培训，熟悉接地防雷安全操作规程。

（2）操作人员应佩戴绝缘手套、绝缘鞋等防护用品。

（3）操作人员应定期检查接地防雷设施，确保其完好。

（4）操作人员应严格执行“一人操作，一人监护”的原则。

四、注意事项1. 接地防雷设施安装、维修、拆除等工作应由专业人员负责。

2. 接地防雷设施应定期检测，确保其符合规范要求。

3. 施工现场应设置明显的接地防雷警示标志。

4. 严禁擅自改动、拆除接地防雷设施。

五、责任划分1. 施工单位负责接地防雷设施的安装、维修、检测等工作。

2. 施工现场管理人员负责监督接地防雷设施的安全使用。

3. 操作人员负责遵守接地防雷安全操作规程。

六、总结为确保施工现场安全，各单位应高度重视接地防雷工作，严格按照本交底内容执行，确保施工现场安全无事故。

七、附件1. 接地防雷设施图示2. 接地防雷安全操作规程3. 接地防雷检测报告八、交底时间（此处填写交底时间）九、交底人（此处填写交底人姓名及职务）十、接受人（此处填写接受人姓名及职务）注：本模板仅供参考，具体内容可根据实际情况进行调整。

技术交底记录施管表5技术交底记录施管表5技术交底记录施管表5技术交底记录施管表5 工程名称分部工程建筑电气工程分项工程名称防雷及接地安装施工单位交底内容:3.3.2挖沟：根据设计图要求，对接地体（网）的线路进行测量弹线，在此线路上挖掘深为0.8～1m，宽为0.5m的沟，沟上部稍宽，底部如有石子应清除见图3.3.2所示。

图3.3.23.3.3安装接地体（极）：沟挖好后，应立即安装接地体和敷设接地扁钢，防止土方坍塌。

先将接地体放在沟的中心线上，打入地中，一般采用手锤打入，一人扶着接地体，一人用大锤敲打接地体顶部。

为了防止将接钢管或角钢打劈，可加一护管帽套入接地管端，角钢接地可采用短角钢（约10cm）焊在接地角钢一即可，见图3.3.3所示。

使用手锤敲打接地体时要平稳，锤击接地体正中，不得打偏，应与地面保持垂直，当接地体顶端距离地600mm时停止打入。

图3.3.3交底单位接收单位交底人接收人技术交底记录施管表5 工程名称分部工程建筑电气工程分项工程名称防雷及接地安装施工单位交底内容:3.3.4接地体间的扁钢敷设：扁钢敷设前应调直，然后将扁钢放置于沟内，依次将扁钢与接地体用电焊（气焊）焊接。

扁钢应侧放而不可放平，侧放时散流电阻较小。

扁钢与钢管连接的位置距接地体最高点约100mm。

焊接时应将扁钢拉直，焊好后清除药皮，刷沥青做防腐处理，并将接地线引出至需要位置，留有足够的连接长度，以待使用见图3.3.4所示。

图3.3.41—接地体；2—自然地坪；3—接地卡子焊接处3.3.5核验接地体（线）：接地体连接完毕后，应及时请质检部门进行隐检、接地体材质、位置、焊接质量，接地体（线）的截面规格等均应符合设计及施工验收规范要求，经检验合格后方可进行回填，分层夯实。

3.4自然基础接地体安装：3.4.1利用无防水底板钢筋或深基础做接地体。

利用无防水底板钢筋或深基础做接地体：按设计图尺寸位置要求，标好位置，将底板钢筋搭接焊好。

防雷及接地施工技术交底
1为确保本工程施工质量达到优良标准，施工班组在施工前必须树立“质量第一”思想，重视施工质量,认真熟悉图纸，了解施工规范,精心施工,增强“创建品牌工程,让顾客满意”的质量目标意识
2为配合结构施工,共创市优质结构工程,在预埋施工时特别注意与土建工作的密切配合
3本工程利用桩基，基础主钢筋网做接地体，要求整个主钢筋网焊接成一体，
所以在主梁跟桩基的钢筋必须用16的圆钢焊接起来；【利用梁的对角主筋跟桩基焊接，】焊接长度不应少于IOCm
4焊缝应平整具有鱼鳞状，焊缝不得有咬肉,气孔、夹渣、裂纹及漏焊等现象焊接后应将焊渣清除干净
5等电位箱子之间连接用40*4的镀锌扁钢，搭接长度2培宽度，并
三面焊接
6圆钢与圆钢搭接长度为圆钢直径的6培，圆钢与扁钢搭接长度为
圆钢的直径6培，扁钢与钢管，扁钢与角钢紧贴角钢外侧两面或紧贴
三面上下两侧焊接。

项目管理表格 分项工程交底卡交底内容：一、工程概况本工程栋塔楼按照二类防雷设防。

防雷装置由 接闪器、引下线、接地装置、电涌保护器（SPD ）及其它连接导体组成。

本建筑物所有需要接地的设备如变压器中性点接地，电气安全保护接地、防雷接 地、消防设施、通风设施及其它需要接地的设备，共用一套接地装置；即利 用建筑物周围地面0.5米以下作为引下线的柱内钢筋、基础梁钢筋网、承台 桩基钢筋作为接地装置，并利用建筑物周围基础梁钢筋将接地装置形成闭合 环形，接地电阻应不大于1欧姆（利用土建结构钢筋作为防雷引下线、基础 接地干线、接地连接线的，其钢筋直径须大于16mm ）。

10号塔楼进行防侧 击雷设计，每两层利用建筑物外周边结构圈梁内2根直径不小于16mm 或4 根直径不小于10mm 的主筋通长可靠连接成环状并与防雷引下线可靠连接， 组成立面不大于10m×10m 或12m×8m 的接闪网格；并将所有外墙栏杆、金 属门窗、玻璃幕墙金属构架等均要求就近与接闪网格可靠连接。

本交底主要 针对主体结构施工阶段基础接地网、防雷引下线、等电位预留端子、接地预 端子等防雷及接地预留预埋施工内容。

二、施工准备 2.1、技术准备：详细 审阅图纸，了解图纸设计要求。

现场复核图纸防雷及接地装置的位置、标高 等，有无与其它专业矛盾，并确定现场操作方案。

2.2、材料准备：施工需要 的主、辅材已经进场并验收通过。

材料包含但不限于镀锌扁钢、圆钢、焊 条、沥青漆、防腐漆、银粉等。

2.3、施工机具准备：交流电焊机、手锤、钢 锯、大锤、电钻、冲击钻等。

2.4、作业条件：施工区域内土建地梁钢筋、柱 筋已绑扎完成。

2.5、施工人员准备：电焊工、普工、电工。

电焊工、电工等 特种作业人员必须持证上岗，且证件为正规发证机构颁发且在有效期内。

工程名称XXX 项目楼栋号 分项工程名防雷及接地（接地装置基础钢筋焊接）分包公司 工程量 负责人表格编号三、材料质量要求3.1、用于防雷及接地的钢材（扁钢、角钢、圆钢、钢管等）型号、规格符合设计要求，具有出厂报告、产品质量合格证、检测报告等质量证明文件，并通过材料进场验收后方可使用。
