成套电气(高压开关柜)培训教材

格式：ppt
大小：9.52 MB
文档页数：80

下载文档原格式

成套电气(高压开关柜)培训共80页

GB/T是指推荐性国家标准（GB/T），“T”在此读“推”。推荐性国标是指生产、交换、使用等方面，通过经济手段或市场调节，而自愿采用的国家标准。
耐压参数
《3.6kV ~40.5kV 交流金属封闭开关设备和控制设备》 (DL/T4042019) 5.106 对最小空气间隙的要求:
单纯以空气作为绝缘介质的金属封闭开关设备和控制设备，相间和相对地的最小空气间隙应满足下述要求:
额定电压( kV)
3.6 7.2 12 24 40.5
相间和相对地(mm) 75 100 125 180 300
带电体至门(mm) 105 130 155 210 330
以空气和绝缘板组成的复合绝缘作为绝缘介质的金属封闭开关设备和控制设备，带电体与绝缘板之间的最小空气间隙应满足下述要求:
对 3.6kV 、7.2kV 和 12kV 设备应不小于30mm；
KYN28-12 KYN61-40.5
SF6充气柜
1.开关柜全型号组成（简化）
1.1.第1位为产品名称，见下表
K:铠装式交流金属封闭开关设备
J:间隔式交流金属封闭开关设备
X:箱式交流金属封闭开关设备
1.2.第2位为结构特征，见下表
Y:移开式
G:固定式
1.3.第3位为使用场所，见下表
N:户内
W:户外
高压开关柜设备基础知识培训
培训内容
第一章基础知识第二章中压元件第三章一次系统第四章常见问题说明
第一章基础知识
一、中压开关柜定义及分类
开关柜是金属封闭开关设备的俗称，在母线分段系统中，作为接受和分配电能，并对电力电路实行控制、保护、监视和测量之用。按照GB3906（3.6～40.5kV金属封闭开关设备）定义，金属封闭开关设备是指除进出线外，完全被金属外壳包住的开关设备。

高压开关柜培训资料

受电流；
• 3、接地开关额定关合峰值电额定短时耐
受电流、额定峰值耐受电流；
• 4、操动机构分合闸线圈额定电压、直流
第四页，共38页。
书山有路勤为径，学海无涯苦做舟
技术参数
第五页，共38页。
书山有路勤为径，学海无涯苦做舟
•三、高压开关柜的技术要求
•1、安全度要求：
•（1）柜体具有足够机械强度。柜体除支撑
•4、防止接地开关合闸位置合断路器
第九页，共38页。
书山有路勤为径，学海无涯苦做舟
•五、手车式高压开关柜 • 按断路器手车的安装方式手车式高压开关柜
可分为落地式和中置式。 • 落地式手车直接在柜部的导轨上移动，手车操作一般采用直接推、拉移动方式，也可以采用机械方式进行推、拉。落地式手车的断路器可采用油断路器、SF6断路器、真空断路器。断路器一般配用弹簧(tánhuáng)储能的操动机构。
3）断路器辅助触点接触不良或未接触，应清理、调
整或更换；
4）跳闸线圈或操作机构卡死而烧坏，应更换和检查
机构的情况并修复；
5）手车定位不到位，应调整定位装置或行程开关。
第二十三页，共38页。
书山有路勤为径，学海无涯苦做舟
3、其他故障 1）电动机储能驱动机构不储能，原因可能是储能电动机二次回路故障，应排除； 2）断路器合上又跳开，原因可能是跳闸(tiào zhá) 线圈铁心在高位卡住，操作机构、连锁结构不良或未复位，应按工艺要求修整； 3）断路器合闸时作连续合、跳动作，原因可能是辅助触点原因或防跳回路故障，应调整、排除
阻现象 2、导杆无弯曲，起降机构各卡销完整无脱落；操作时活门挡板
起降应能启闭到位、平衡、可靠、无卡涩不应与手车触头发生碰撞 3、断路器、手车、接地(jiēdì)开关与门之间的联锁应满足联锁可靠 4、触头盒紧固螺丝安装紧固，无灰尘，无放电痕迹 5、避雷器无放电痕迹，引线、接地(jiēdì)连接良好，相间距离、对地距离满足要求。

高压开关柜培训课件完整版

化管理。
绿色环保材料应用前景
环保绝缘材料
采用无卤素、低烟无毒的环保绝缘材料，减少对环境的影响。
高导热材料
应用高导热材料，提高高压开关柜的散热性能，降低温升。
可再生能源材料
探索利用太阳能、风能等可再生能源材料，为高压开关柜提供辅助能源。
未来发展趋势预测
1 2
智能化发展
随着人工智能、大数据等技术的不断发展，高压开关柜将实现更高程度的智能化，提高运行效率和安全性。
高压开关柜作用
在电力系统中，高压开关柜起着关合、断开、承载和分配电能的作用，同时提供对电路和设备的控制、调节、测量和保成
高压开关柜主要由断路器、隔离开关、负荷开关、接地开关、互感器、避雷器、母线、连接件和柜体等组成。
工作原理
高压开关柜通过断路器实现电路的关合与断开，通过隔离开关实现电源与负载之间的隔离，通过负荷开关实现负载的接通与断开，通过接地开关实现设备接地保护。同时，高压开关柜还配备了各种测量、保护和控制装置，以确保电力系统的安全稳定运行。
03
高压开关柜安装与调试
安装前准备工作及注意事项
01
02
03
04
确认安装场地
确保安装场地符合高压开关柜的安装要求，包括场地大小、
通风条件、照明设施等。
检查设备
对高压开关柜进行全面检查，包括外观、内部元器件、接线端子等，确保设备完好无损。
准备安装工具
准备好所需的安装工具，如螺丝刀、扳手、万用表等。
测。
监测方法
通过传感器、数据采集系统等手段进行实时监测，并将数据传输至后台进行分析处理。
故障诊断
基于实时监测数据，采用专家系统、神经网络等算法对高压开关柜的运行状态进行故障诊断和预警。

成套电气高压开关柜培训-V1

成套电气高压开关柜培训-V1
成套电气高压开关柜培训
成套电气高压开关柜培训致力于帮助学员深入了解成套电气高压开关柜的各种技术，从而提高其技能和实践能力。

以下是该培训内容的具体分点：
1. 成套电气高压开关柜的基础知识
1.1 成套电气高压开关柜的定义和特点以及分类
1.2 成套电气高压开关柜的结构及组成
1.3 成套电气高压开关柜的工作原理和作用
2. 成套电气高压开关柜的设计和安装
2.1 成套电气高压开关柜的设计原则和方法
2.2 成套电气高压开关柜的安装步骤和要求
2.3 成套电气高压开关柜的接线及调试方法
3. 成套电气高压开关柜的运维和维护
3.1 成套电气高压开关柜的运维管理及维护的方法
3.2 成套电气高压开关柜的设备检修和故障诊断方法
3.3 成套电气高压开关柜的事故应对和处理方法
4. 成套电气高压开关柜的应用实践
4.1 成套电气高压开关柜的应用领域和案例分析
4.2 成套电气高压开关柜的使用技巧和方法
4.3 成套电气高压开关柜的创新思维和技术发展趋势
结语：
成套电气高压开关柜培训是一个系统化、深入的培训课程，随着现代化城市的建设需求不断提高，成套电气高压开关柜的应用范围也在逐步拓展。

参与该培训的学员将通过系统的理论学习和实践操作，了解成套电气高压开关柜的相关知识和技术，掌握其设计、安装、运维和维护等方面的技能，进一步提升自身的竞争力和实践能力。

高低压开关柜培训教材.pptx

馈电馈电联络
Noark产品：9C系列
主要元器件：刀开关、空气断路器、电流互感器 Noark产品：9A16、9A32、9U系列
正泰产品：HD13B、CJ20、 BH、DW15
GGD交流低压配电柜
主要元器件：刀开关、塑壳断路器、电流互感器
馈电备用
Noark产品：9M1、 9M2、 9M3、 9U系列
6. 仅当接地开关分闸时，电缆室门才允许被打开，且只有关闭电缆室门后，接地开关才允许被分闸。
7. 当手车移开后，活门可用挂锁锁定。
20
电气闭锁功能Leabharlann 电气闭锁功能: 1. 断路器在分断状态,在该回路上的邻柜隔离小
车非电流互感器小车才能摇动。 2. 隔离小车或电流互感器小车在“工作”位置
时，在该回路的邻柜，断路器才能合闸。 3. 母线带电时，隔离小车或电流互感器小车不
六检修检查项目
❖ 停机检修项目 1清扫柜内外设备的灰尘、污物； 2检查各接触部位螺栓紧固情况，有无过热、放电痕
迹； 3检查主回路元器件、断路器触头是否良好有无发热、
继电器、测量仪表二次回路的接线是否松动等； 4检查防误联锁装置的性能和动作情况； 5检查照明装置的完好情况； 6检查接地情况； 7修理、更换损坏的零部件；
带电显示装置
❖ 该装置由高压传感器和带电显示器两单元组成。该装置不但可以指示高压回路带电状况，而且还可以与电磁锁配合，强制闭锁，从而实现带电时无法关合接地开关、防止误入带电间隔，从而提高了配套产品的防误性能。
防止凝露和腐蚀措施
❖ 为了防止在湿度变化较大的气候环境中产生凝露而带来危险，在断路器室和电缆室内分别装设加热器，以便在上述环境中安全运行和防止开关柜柜体被腐蚀

成套设备基础知识：179-成套电气(高压开关柜)培训----专业篇

三、开关柜额定值
1.额定电压额定电压为开关设备所在系统的最高电压上限。标准
值：3.6，7.2，12，24，40.5。（我们常说的6，10，35，110，220 kV等是指系统的
标称电压，而不是设备的额定电压）
2.额定绝缘水平衡量开关设备绝缘水平两个非常重要指标：额定短时工频耐受电压（1min）和额定雷电冲击耐受电压。
两大文件都提及，可降低其绝缘距离要求，但是具体值是多少？
GB/T是指推荐性国家标准（GB/T），“T”在此读“推”。推荐性国标是指生产、交换、使用等方面，通过经济手段或市场调节，而自愿采用的国家标准。
耐压参数
《3.6kV ~40.5kV 交流金属封闭开关设备和控制设备》 (DL/T4042007) 5.106 对最小空气间隙的要求:
单纯以空气作为绝缘介质的金属封闭开关设备和控制设网公司十八项电网重大反事故措施》：
12.3.1 设计、施工的有关要求 12.3.1.1 高压开关柜应优先选择 LSC2 类（具备运行连续性功能）、“五防 ” 功能完备的产品，其外绝缘应满足以下条件：空气绝缘净距离： ≥125mm（对 12kV），≥300mm（对 40.5kV）；爬电比距： ≥18mm/kV（对瓷质绝缘）， ≥20mm/kV（对有机绝缘）。如采用热缩套包裹导体结构，则该部位必须满足上述空气绝缘浄距离要求；如开关柜采用复合绝缘或固体绝缘封装等可靠技术，可降低其绝缘距离要求。
额定电压( kV)
3.6 7.2 12 24 40.5
相间和相对地(mm) 75 100 125 180 300
带电体至门(mm) 105 130 155 210 330
以空气和绝缘板组成的复合绝缘作为绝缘介质的金属封闭开关设备和控制设备，带电体与绝缘板之间的最小空气间隙应满足下述要求:

高压柜培训

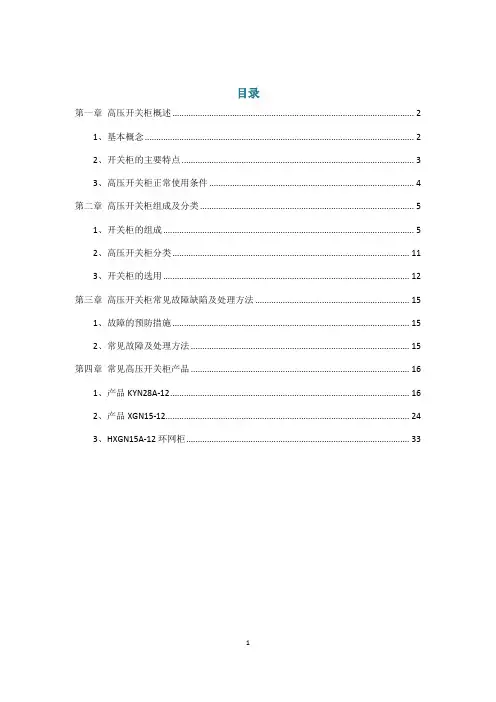

目录第一章高压开关柜概述 (2)1、基本概念 (2)2、开关柜的主要特点 (3)3、高压开关柜正常使用条件 (4)第二章高压开关柜组成及分类 (5)1、开关柜的组成 (5)2、高压开关柜分类 (11)3、开关柜的选用 (12)第三章高压开关柜常见故障缺陷及处理方法 (15)1、故障的预防措施 (15)2、常见故障及处理方法 (15)第四章常见高压开关柜产品 (16)1、产品KYN28A-12 (16)2、产品XGN15-12 (24)3、HXGN15A-12环网柜 (33)第一章高压开关柜概述1、基本概念1.1.开关柜（又称成套开关或成套配电装置）：它是以断路器、负荷开关为主的电气设备；是指生产厂家根据电气一次主接线图的要求，将有关的高低压电器（包括控制电器、保护电器、测量电器）以及母线、载流导体、绝缘子等装配在封闭的或敞开的金属柜体内，作为电力系统中接受和分配电能的装置。

1.2.高压开关设备：主要用于发电、输电、配电和电能转换的高压开关以及和控制、测量、保护装置、电气联结（母线）、外壳、支持件等组成的总称。

1.3.开关柜防护要求中的“五防”：防止误分误合断路器、防止带电分合隔离开关、防止带电合接地开关、防止带接地分合断路器、防止误入带电间隔。

1.4.母排位置相序对应关系：表1-1■ 灭弧介质的发展: 油─空气─ SF6/真空■ 绝缘介质的发展: 油─空气─SF6■ 柜体结构的发展: 固定柜─落地式手车柜─中置式手车柜─C-GIS 柜■ C-GIS 柜的现状: 欧洲非常广泛, 中国已成趋势1.5.防护等级:外壳、隔板及其他部分防止人体接近带电部分和触及运动部件以及防止外部物体侵入内部设备的保护程度。

防护等级的定义：2.1.有一、二次方案,这是开关柜具体的功能标志,包括电能汇集、分配、计量和保护功能电气线路。

一个开关柜有一个确定的主回路(一次回路)方案和一个辅助回路(二次回路)方案，当一个开关柜的主方案不能实现时可以用几个单元方案来组合而成。

成套电气(高压开关柜)培训教材PPT共82页

10、一个人应该：活泼而守纪律，天真而不幼稚，勇敢而鲁莽，倔强而有原则，热情而不冲动，乐观而不盲目。 ——马克思
31、只有永远躺在泥坑里的人，才不会再掉进坑里。——黑格尔 32、希望的灯一旦熄灭，生活刹那间变成了一片黑暗。——普列姆昌德 33、希望是人生的乳母。——科策布 34、形成天才的决定因素应该是勤奋。——郭沫若 35、学到很多东西的诀窍，就是一下子不要学很多。——洛克
成套电气(高压开关柜) 培训教材
6、纪律是自由的第一条件。——黑格尔 7、纪律是集体的面貌，集体的声音，集体的动作，集体的表情，集体的信念。 ——马卡连柯
8、我们现在必须完全保持党的纪律，否则一切都会陷入污泥中。 ——马克思 9、学校没有纪律便如

高压成套电气培训教材

7/12/2020
PDS-CB
预装式变电站（箱式变电站）
内部故障电弧及其防御
预装式变电站中因某种原因可能发生内部故障，产生电弧。从而产生高压力和热效应。
7/12/2020
PDS-CB
SF6 绝缘金属封闭开关柜（充气柜）
用SF6气体作绝缘，用真空断路器开断。
产品中的高压元件：母线、断路器、隔离开关、互感器等封闭在壳体内，气压一般为: 0.02 – 0.05MPa. 不受外界环境影响。小型化。大大减少了维修和检修工作量。铝筒封闭式、钢板封闭式。单相封闭式、三相封闭式，单母、双母，母线与断路器间用三工位开关，
7/12/2020
PDS-CB
城网改造的要求：
1. 变电站管理向无人，少人发展，加大推广组合电器，GIS
2. 断路器无油化 3. 采用环网供电单元 4. 采用预装式变电站
7/12/2020
PDS-CB
配电系统对高压开关柜的要求：可靠：减少事故, 开断能力，便于检修和更换，
不受环境影响(风、雨、冰雪、光热、汚秽）安全：人身安全，操作安全，环保：无污染，无油化，低噪音，无电晕，美观：无架空线，色彩，经济：价格合适。
7/12/2020
PDS-CB
(1). 配电系统对高压成套设备的要求
城乡电网存在的问题：
1. 配电能力不足：50 – 60% 配电设备过载（94-95年）
2. 高压网架脆弱：30%设备已运行 40 年以上
3. 线损高：全国约 12%，农村 25-30%，大量高能耗变压器，无功补偿设备奇缺。
4. 电能质量严重不合格
7/12/2020
PDS-CB
预装式变电站的优（特）点：

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

三、开关柜额定值
1.额定电压额定电压为开关设备所在系统的最高电压上限。标准
值：3.6，7.2，12，24，40.5。（我们常说的6，10，35，110，220 kV等是指系统的
标称电压，而不是设备的额定电压）
2.额定绝缘水平衡量开关设备绝缘水平两个非常重要指标：额定短时工频耐受电压（1min）和额定雷电冲击耐受电压。
箱式变、户外交流高压隔离开关、柱上真空断路器ZW32-12
二、开关柜型号命名
开关柜型号是根据由国家机械工业部发布的行业标准《JB/T 8754 高压开关设备型号编制办法》来命名。
JB/T 8754标准为推荐性而非强制性，因此开关柜命名不一定完全遵循本标准。
公司主要开关柜产品：按标准命名： KYN44-12(KYN28-12) KYN44A-40.5 Fit-12
《国家电网公司十八项电网重大反事故措施》：
12.3.1 设计、施工的有关要求 12.3.1.1 高压开关柜应优先选择 LSC2 类（具备运行连续性功能）、“五防 ” 功能完备的产品，其外绝缘应满足以下条件：空气绝缘净距离： ≥125mm（对 12kV），≥300mm（对 40.5kV）；爬电比距： ≥18mm/kV（对瓷质绝缘）， ≥20mm/kV（对有机绝缘）。如采用热缩套包裹导体结构，则该部位必须满足上述空气绝缘浄距离要求；如开关柜采用复合绝缘或固体绝缘封装等可靠技术，可降低其绝缘距离要求。
GB 3906-2006 《3.6kV~40.5kV交流金属封闭开关设备和控制设备》 GB/T 11022-2011 《高压开关设备和控制设备标准的共用技术要求》 DL/T 404-2007 《3.6kV~40.5kV交流金属封闭开关设备和控制设备》 DL/T 593-2006 《高压开关设备和控制设备标准的共用技术要求》
1.4.第4位为设计序号，按产品型号证书发放的先后顺序用阿拉伯数字表示，由型号颁发单位统一编排。（西高所）
1.5.第5位为改进顺序号，按改进先后顺序用A、B、C……表示，由型号颁发单位统一编排。
1.6.第6位为额定电压，用阿拉伯数字表示，单位千伏（kV）。
1.7.第7位为主开关类型，见下表（S） —— 配少油断路器；（L） —— 配SF6断路器（Z） —— 配真空断路器；（F） —— 配负荷开关（F.R）—— 配负荷开关+熔断器组合；（J.R）—— 配接触器+熔断器组合；（F-C）（G） —— 配隔离开关；
2.按结构特征分 a.固定式
SF6负荷开关、真空负荷开关、压气负荷开关等均采用固定安装方式。特点：运行可靠，维修不方便。 b.移开式
断路器手车、PT手车、计量手车、隔离手车等均采用移开安装方式。特点：检修方便，梅花触头容易发生故障。 3.按使用场所分 a. 户内
我们公司大部分产品都是户内产品 b. 户外
中压开关柜分类：
1.按产品名称分
a. 铠装式交流金属封闭开关设备
某些组成部件分别装在接地的、用金属隔板隔开的隔室中的金属封闭开关设备。
b. 间隔式交流金属封闭开关设备
间隔式与铠装式一样，某些元件也分设在单独隔室内，但具有一个或多个非金属隔板。
c. 箱式交流金属封闭开关设备
除铠装式、间隔式以外的金属封闭开关设备。
两大文件都提及，可降低其绝缘距离要求，但是具体值是多少？
GB/T是指推荐性国家标准（GB/T），“T”在此读“推”。推荐性国标是指生产、交换、使用等方面，通过经济手段或市场调节，而自愿采用的国家标准。
耐压参数
《3.6kV ~40.5kV 交流金属封闭开关设备和控制设备》 (DL/T4042007) 5.106 对最小空气间隙的要求:
单纯以空气作为绝缘介质的金属封闭开关设备和控制设备，相间和相对地的最小空气间隙应满足下述要求:
对 24kV 设备应不小于45mm；
对 40.5kV 设备应不小于60mm 。
以空气或以空气-绝缘材料作为绝缘介质的金属封闭开关设备和控制设备应考虑绝缘材料的厚度、设计场强和老化，并应按照 DL/T 593 中 6.2.8 的要求进行凝露试验。只要能够通过凝露试验，最小空气间隙可以适当小于上述规定的距离。
KYN28-12 KYN61-40.5
SF6充气柜
1.开关柜全型号组成（简化）
1.1.第1位为产品名称，见下表
K:铠装式交流金属封闭开关设备
J:间隔式交流金属封闭开关设备
X:箱式交流金属封闭开关设备
1.2.第2位为结构特征，见下表
Y:移开式
G:固定式
1.3.第3位为使用场所，见下表
N:户内
W:户外
1.8.第8位为主开关所配用的操动机构类别。常用弹簧操动机构T。 1.9.第9位为开关柜的额定电流，以安培值表示（A）。 1.10.第10位为开关柜的额定短路开断电流或额定短时耐受电流，
以千安值表示（kA）。
实例
“KYN28-12（Z）/T1250-31.5”型号解读
K —— 铠装式交流金属封闭开关设备 Y —— 移开式 N —— 户内 44 —— 设计序号 12 —— 额定电压（12kV） (Z) —— 配真空断路器 T —— 采用弹操机构 1250 —— 额定电流（1250A） 31.5 —— 额定短路开断电流（31.5kA）
额定电压( kV)
3.6 7.2 12 24 40.5
相间和相对地(mm) 75 100 125 180 300
带电体至门(mm) 105 130 155 210 330
以空气和绝缘板组成的复合绝缘作为绝缘介质的金属封闭开关设备和控制设备，带电体与绝缘板之间的最小空气间隙应满足下述要求:
对 3.6kV 、7.2kV 和 12kV 设备应不小于30mm；
高压开关柜设备基础知识培训
培训内容
第一章基础知识第二章中压元件第三章一次系统第四章常见问题说明
第一章基础知识
一、中压开关柜定义及分类
开关柜是金属封闭开关设备的俗称，在母线分段系统中，作为接受和分配电能，并对电力电路实行控制、保护、监视和测量之用。按照GB3906（3.6～40.5kV金属封闭开关设备）定义，金属封闭开关设备是指除进出线外，完全被金属外壳包住的开关设备。
