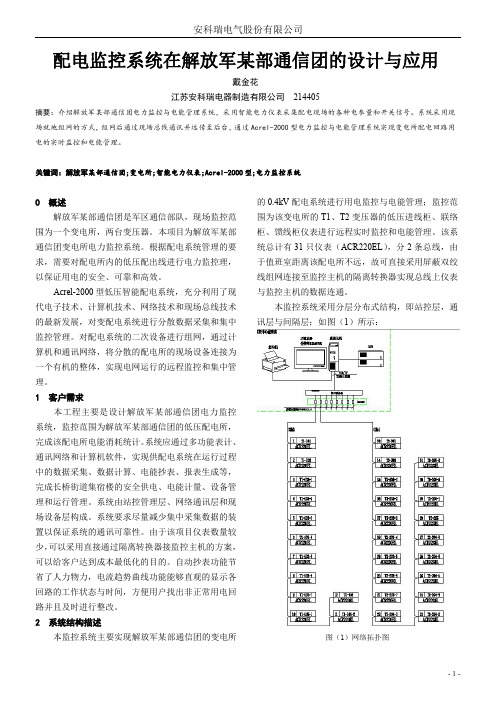

配电监控系统在解放军某部通信团的设计与应用戴金花江苏安科瑞电器制造有限公司214405摘要:介绍解放军某部通信团电力监控与电能管理系统,采用智能电力仪表采集配电现场的各种电参量和开关信号。
系统采用现场就地组网的方式,组网后通过现场总线通讯并远传至后台,通过Acrel-2000型电力监控与电能管理系统实现变电所配电回路用电的实时监控和电能管理。
关键词:解放军某部通信团;变电所;智能电力仪表;Acrel-2000型;电力监控系统0概述解放军某部通信团是军区通信部队,现场监控范围为一个变电所,两台变压器。
本项目为解放军某部通信团变电所电力监控系统。
根据配电系统管理的要求,需要对配电所内的低压配出线进行电力监控理,以保证用电的安全、可靠和高效。
Acrel-2000型低压智能配电系统,充分利用了现代电子技术、计算机技术、网络技术和现场总线技术的最新发展,对变配电系统进行分散数据采集和集中监控管理。
对配电系统的二次设备进行组网,通过计算机和通讯网络,将分散的配电所的现场设备连接为一个有机的整体,实现电网运行的远程监控和集中管理。
1客户需求本工程主要是设计解放军某部通信团电力监控系统,监控范围为解放军某部通信团的低压配电所,完成该配电所电能消耗统计。
系统应通过多功能表计、通讯网络和计算机软件,实现供配电系统在运行过程中的数据采集、数据计算、电能抄表、报表生成等,完成长桥街道集宿楼的安全供电、电能计量、设备管理和运行管理。
系统由站控管理层、网络通讯层和现场设备层构成。
系统要求尽量减少集中采集数据的装置以保证系统的通讯可靠性。
由于该项目仪表数量较少,可以采用直接通过隔离转换器接监控主机的方案,可以给客户达到成本最低化的目的。
自动抄表功能节省了人力物力,电流趋势曲线功能能够直观的显示各回路的工作状态与时间,方便用户找出非正常用电回路并且及时进行整改。
2系统结构描述本监控系统主要实现解放军某部通信团的变电所的0.4kV配电系统进行用电监控与电能管理;监控范围为该变电所的T1、T2变压器的低压进线柜、联络柜、馈线柜仪表进行远程实时监控和电能管理。
徐汇板块综述徐家汇的形成,可上溯至明代。
明末文渊阁大学士、著名科学家徐光启曾于此建立农庄别业,从事农业实验和著书立说,逝世后归葬于此。
其部分后裔在此繁衍生息,初名“徐家厍”,后渐成集镇。
因地当肇嘉浜和李枞泾两水会合处,故称“徐家汇”,区名由此而得。
徐汇区在加强经济建设的同时加大了对历史风貌的保护。
花园住宅是徐汇区最具特色的内容之一,是上海城市发展历史的产物和重要组成部分。
衡山路历史风貌保护区保护范围南至广元路、建国西路,东至岳阳路、襄阳路,北至延安西路(在徐汇区北至长乐路),西至华山路,保护区面积366公顷(在徐汇区近300公顷)。
衡山路历史风貌保护区原为法租界内的A型住宅区,是上海花园住宅最集中的地区,分布了2500多幢花园住宅(在徐汇区有2000多幢)。
花园住宅的建筑质量好,建筑风格多样,布置灵活,建筑密度低,庭园绿化及建筑外部处理比较丰富,是一个环境安静的各具特色的高级住宅区。
在花园住宅风貌保护区中,已被列为市级文物保护单位的有宋庆龄故居和蔡元培故居,已被批准为市级优秀近代建筑文物保护单位的有新康花园、修道院公寓等11处,还有49处建筑为市级优秀近代建筑保护单位,其中有陈毅故居、黄兴故居、丁香花园、宋子文故居、杜月笙住宅、蒋介石和宋美龄住宅、盛宣怀住宅和张元济故居等等。
A———徐汇中心板块徐汇中心板块位于内环内,东至陕西南路、瑞金南路,与黄浦区相接;南至中山南二路,与徐汇龙华板块和徐汇滨江板块相接;西至中山西路、华山路,与长宁区相接;北至长乐路,与静安区相接。
包括湖南街道、天平街道、徐家汇街道、枫林街道和斜土街道。
总体上来说,徐汇中心板块气质较为复杂。
徐汇中心板块北面聚集了长乐路、乌鲁木齐路、衡山路、汾阳路等拥有众多上海老洋房的马路,散发着浓厚地特属于上海的时尚气息。
而徐汇中心板块的徐家汇辐射区域则散发着现代化的光芒,港汇广场、汇金百货、天钥桥路休闲娱乐一条街、上海体育馆等都是现代生活的标志。

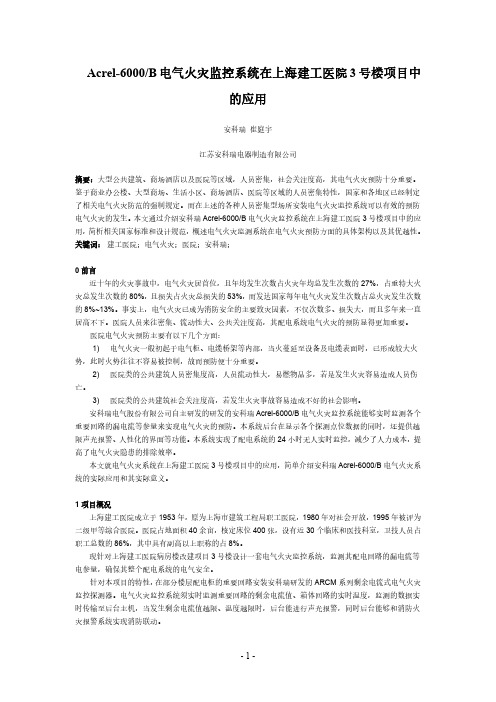

Acrel-6000/B电气火灾监控系统在上海建工医院3号楼项目中的应用安科瑞崔庭宇江苏安科瑞电器制造有限公司摘要:大型公共建筑、商场酒店以及医院等区域,人员密集,社会关注度高,其电气火灾预防十分重要。
鉴于商业办公楼、大型商场、生活小区、商场酒店、医院等区域的人员密集特性,国家和各地区已经制定了相关电气火灾防范的强制规定。
而在上述的各种人员密集型场所安装电气火灾监控系统可以有效的预防电气火灾的发生。
本文通过介绍安科瑞Acrel-6000/B电气火灾监控系统在上海建工医院3号楼项目中的应用,简析相关国家标准和设计规范,概述电气火灾监测系统在电气火灾预防方面的具体架构以及其优越性。
关键词:建工医院;电气火灾;医院;安科瑞;0前言近十年的火灾事故中,电气火灾居首位,且年均发生次数占火灾年均总发生次数的27%,占重特大火灾总发生次数的80%,且损失占火灾总损失的53%,而发达国家每年电气火灾发生次数占总火灾发生次数的8%~13%。
事实上,电气火灾已成为消防安全的主要致灾因素,不仅次数多、损失大,而且多年来一直居高不下。
医院人员来往密集、流动性大、公共关注度高,其配电系统电气火灾的预防显得更加重要。
医院电气火灾预防主要有以下几个方面:1)电气火灾一般初起于电气柜、电缆桥架等内部,当火蔓延至设备及电缆表面时,已形成较大火势,此时火势往往不容易被控制,故而预防便十分重要。
2)医院类的公共建筑人员密集度高,人员流动性大,易燃物品多,若是发生火灾容易造成人员伤亡。
3)医院类的公共建筑社会关注度高,若发生火灾事故容易造成不好的社会影响。
安科瑞电气股份有限公司自主研发的研发的安科瑞Acrel-6000/B电气火灾监控系统能够实时监测各个重要回路的漏电流等参量来实现电气火灾的预防。
本系统后台在显示各个探测点位数据的同时,还提供越限声光报警、人性化的界面等功能。
本系统实现了配电系统的24小时无人实时监控,减少了人力成本,提高了电气火灾隐患的排除效率。
资产剥离简要论述(doc 13页)资产剥离所谓剥离是指在企业股份制改制过程中将原企业中不属于拟建的资产、负债从原有的企业账目中分离出去的行为。
剥离并非是失败的标志,它是的合理选择。
企业通过剥离不适于企业长期战略、没有成长潜力或影响企业整体业务发展的部门、产品生产线或单项资产,可使资源集中于经营重点,从而更具有竞争力。
同时剥离还可以使获得更有效的配置、提高企业资产的质量和资本的市场价值。
英文Assets Stripping界定方法目前国外学术界对于剥离有两种不同的界定方法:一种是狭义的方法,认为资产剥离指企业将其所拥有的资产、产品线、经营部门、子公司出售给第三方,以获取现金或或现金与股票混合形式的回报的一种商业行为。
另一种是广义的方法,认为资产剥离除了资产出售这一种形式以外,还包括企业分立和股权切离等形式。
剥离与分立的动因司按一定的价格回购。
这种方式进行的资产剥离是上市公司的一种较为特殊的形态。
它一般有以下特点:1、不良资产和负债一同剥离;2、剥离时可以以零价格转让,也可以根据双方的协议价格进行转让。
一般都属于关联交易的范畴;3、剥离后对剥离资产普遍进行破产、清算。
然后上市公司再以一个相对较低的价格对被剥离资产的有效资产进行回购。
4、采用此种方式的上市公司财务报表容易被出示保留意见或说明段。
5、其实质是对上市公司的不良债务进行剥离。
采用此种方式进行资产剥离的上市公司以真空电子和广电股份为代表。
如真空电子在97年10月30日公告,将其所有的上海电子管厂的部分资产有偿转让给广电集团,出让价为6956万元。
广电股份1997年12月24日公告将上海录音器材厂有偿转让给上海广电(集团)有限公司,出让价为9414万元(截止1997年9月30日,上海录音器材厂账面资产46333万元,负债44878万元,净资产1454万元, 8220万元,主营利润-221万元,净利润51.2万元,有职工1064人,离退休职工574人。

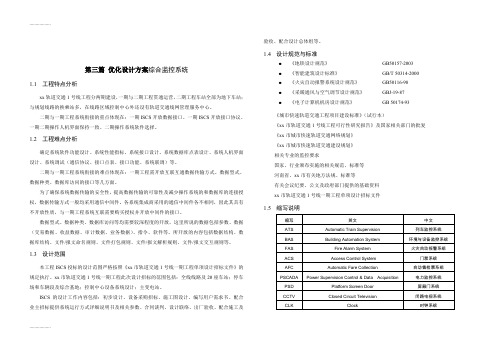

第三篇优化设计方案综合监控系统1.1工程特点分析xx轨道交通1号线工程分两期建设,一期与二期工程贯通运营,二期工程车站全部为地下车站;与规划线路的换乘站多,在线路区域控制中心外还设有轨道交通线网管理服务中心。
二期与一期工程系统衔接的重点体现在:一期ISCS开放数据接口、一期ISCS开放接口协议、一期二期操作人机界面保持一致、二期操作系统软件选择。
1.2工程难点分析确定系统软件功能设计、系统性能指标、系统接口设计、系统数据库点表设计、系统人机界面设计、系统调试(通信协议、接口点表、接口功能、系统联调)等。
二期与一期工程系统衔接的难点体现在:一期工程需开放互联互通数据传输方式、数据型式、数据种类、数据库访问的接口等几方面。
为了确保系统数据传输的安全性,提高数据传输的可靠性及减少操作系统的和数据库的连接授权,数据传输方式一般均采用通信中间件。
各系统集成商采用的通信中间件各不相同,因此其具有不开放性质,与一期工程系统互联需要购买授权并开放中间件的接口。
数据型式、数据种类、数据库访问等均需要较深程度的开放,这里所说的数据包括参数、数据(交易数据、收益数据、审计数据、业务数据)、指令、软件等。
所开放的内容包括数据结构、数据库结构、文件/报文命名规则、文件打包规则、文件/报文解析规则、文件/报文交互规则等。
1.3设计范围本工程ISCS投标的设计范围严格按照《xx市轨道交通1号线一期工程单项设计招标文件》的规定执行。
xx市轨道交通1号线一期工程此次设计招标的范围包括:全线线路及20座车站;停车场和车辆段及综合基地;控制中心设备系统设计;主变电站。
ISCS的设计工作内容包括:初步设计、设备采购招标、施工图设计、编写用户需求书、配合业主招标提供系统运行方式详细说明书及相关参数、合同谈判、设计联络、出厂验收、配合施工及验收、配合设计总体组等。
1.4设计规范与标准●《地铁设计规范》GB50157-2003●《智能建筑设计标准》GB/T 50314-2000●《火灾自动报警系统设计规范》GB50116-98●《采暖通风与空气调节设计规范》GBJ-19-87●《电子计算机机房设计规范》GB 50174-93《城市快速轨道交通工程项目建设标准》(试行本)《xx市轨道交通1号线工程可行性研究报告》及国家相关部门的批复《xx市城市快速轨道交通网络规划》《xx市城市快速轨道交通建设规划》相关专业的监控要求国家、行业颁布实施的相关规范、标准等河南省、xx市有关地方法规、标准等有关会议纪要、公文及政府部门提供的基础资料xx市轨道交通1号线一期工程单项设计招标文件1.5缩写说明1.6主要设计原则及标准ISCS监控范围广、涉及层面多,为确保其实施成功,ISCS的设计原则须遵循以下基本原则:a.安全性原则控制中心与车站的各种操作工作站在功能上有冗余重叠的部分,但监控侧重点有所不同。
报告编号:CEPRIISL-FXPG-2017-XXX 电力监控系统安全防护评估报告被评单位:沙土三锐光伏电站评估单位:中国电力科学研究院信息安全实验室报告时间: 2017年07月06日电力监控系统安全防护评估基本信息表目录1 项目概述 (1)1.1 项目背景 (1)1.2 项目目的 (1)1.3 项目依据 (2)1.4 评估范围 (2)1.5 工作方法 (3)1.6 评估过程 (4)1.7 报告分发范围 (5)2 评估对象描述 (6)2.1 业务系统描述 (6)2.2 网络拓扑结构 (6)3 资产识别与赋值 (8)3.1 资产类别 (8)3.2 资产识别 (9)3.2.1 物理环境 (9)3.2.2 网络架构 (9)3.2.3 网络设备 (9)3.2.4 安全设备 (10)3.2.5 主机设备 (11)3.2.6 数据备份和恢复 (12)3.2.7 安全管理文档 (12)3.3 资产赋值 (14)3.3.1 物理环境资产赋值 (14)3.3.2 网络架构资产赋值 (15)3.3.3 网络设备资产赋值 (15)3.3.4 安全设备资产赋值 (16)3.3.5 主机设备资产赋值 (17)3.3.6 数据备份和恢复资产赋值 (18)3.3.7 安全管理资产赋值 (18)4 威胁分析 (19)4.1 威胁类别 (19)4.2 威胁识别 (19)4.3 威胁赋值 (20)5 脆弱性分析 (25)5.1 脆弱性类别 (25)5.2 脆弱性识别 (26)5.3 脆弱性赋值 (26)5.3.1 二次设备预制舱脆弱性 (27)5.3.2 网络架构脆弱性 (27)5.3.3 网络设备脆弱性 (28)5.3.4 安全设备脆弱性 (31)5.3.5 主机设备脆弱性 (33)5.3.6 数据备份与恢复脆弱性 (38)5.3.7 安全管理脆弱性 (38)6 安全措施有效性分析 (38)6.1 电力监控系统安全防护规定执行情况 (40)6.2 技术类安全措施有效性分析 (40)6.2.1 物理环境 (40)6.2.2 网络架构 (40)6.2.3 网络设备 (41)6.2.4 安全设备 (41)6.2.5 主机设备 (41)6.2.6 数据备份与恢复 (42)6.3 管理类安全措施有效性分析 (42)7 风险计算和分析 (43)7.1 风险分析模型概述 (43)7.2 风险计算方法 (43)7.2.1 计算安全事件发生可能性 (43)7.2.2 计算安全事件的损失 (44)7.2.3 计算风险值 (45)7.3 安全事件发生可能性计算 (46)7.3.1 安全事件发生可能性计算方法 (46)7.3.2 安全事件发生可能性计算结果 (46)7.4 安全事件损失计算 (57)7.4.1 安全事件损失计算方法 (57)7.4.2 安全事件损失计算结果 (58)7.5 风险值计算 (69)7.5.1 风险值计算方法 (69)7.5.2 风险值计算结果 (69)7.6 风险等级分析与汇总 (81)7.6.1 风险等级分析 (81)7.6.2 风险等级汇总 (82)8 安全防护评估结论 (84)9 安全风险整改建议 (85)9.1 安全风险整改原则 (85)9.1.1 消除风险 (85)9.1.2 降低风险可能性 (85)9.1.3 减小风险的后果或影响 (85)9.1.4 回避风险 (85)9.1.5 转移风险 (85)9.1.6 接受风险 (86)9.2 安全风险整改目标及方式 (86)9.3 安全风险整改建议 (86)1项目概述1.1项目背景电力监控系统相当于整个电力系统的神经网络和控制中枢,对于保障电力系统的安全稳定运行和电力可靠供应具有重要意义,因此加强电力监控系统的安全防护显得尤为重要。
配电监控系统实施工作总结
随着社会的不断发展,电力系统的重要性日益凸显。
为了保障电力系统的稳定
运行,配电监控系统成为了必不可少的一部分。
在过去的一段时间里,我们团队积极推进配电监控系统的实施工作,取得了一定的成绩。
在此,我将对这一阶段的工作进行总结,并展望未来的发展方向。
首先,我们团队在配电监控系统的实施过程中,充分发挥了团队合作的优势。
通过与各相关部门的紧密合作,我们成功地完成了系统的规划、设计、建设和调试工作。
团队成员之间的密切配合,为项目的顺利进行提供了有力保障。
其次,我们在实施过程中注重了技术创新和质量控制。
我们不断引进先进的监
控技术,确保系统的稳定性和可靠性。
同时,我们严格执行质量管理标准,对系统进行了多次的测试和调试,保证了系统的正常运行。
此外,我们还注重了人才培养和知识传承。
在实施过程中,我们不仅注重了团
队成员的专业培训,还积极开展了知识分享和交流活动,让团队成员之间相互学习,共同进步。
在今后的工作中,我们将进一步完善配电监控系统,提高系统的智能化水平,
以应对电力系统的复杂变化。
同时,我们还将加强对系统运行的监测和分析,及时发现和解决问题,确保电力系统的安全稳定运行。
总的来说,配电监控系统的实施工作是一项复杂而又重要的工作。
在过去的实
施过程中,我们团队克服了诸多困难,取得了一定的成绩。
我们相信,在未来的工作中,我们将继续努力,为电力系统的稳定运行做出更大的贡献。
220KV宛平变电站电缆工井施工信息化监测方案资质证书:甲测资字310010132010年12月31日第 1 页 共 16 页220KV 宛平变电站电缆工井施工信息化监测方案一、 概 况1.1工程概况工程项目:220KV 宛平变电站——电缆工井施工项目 工程地点:徐汇区宛平南路、辛耕路路口西北角 建设单位:上海市电力公司 电网建设公司建筑规模:本项目要施工的电缆工井及事故油池为220KV 宛平变电站的附属工程,结构为钢筋砼箱式结构。
宛平变电站主体结构已施工结束。
电缆工井分南北两条,东西走向,北侧工井长44.563m ,宽4.350m (接口处宽度为6.35m ),埋深标高-4.3m 。
南侧工井长67.883m ,宽2.5m (接口处宽度为6600/7400),埋深-4.3m 。
事故油池在主体结构的西北角,长4m 、宽4m ,埋深-4.44m 。
围护结构:电缆工井分南北两条,东西走向,北侧工井长44.563m ,宽4.350m (接口处宽度为6.35m ),埋深标高-4.3m 。
南侧工井长67.883m ,宽2.5m (接口处宽度为6600/7400),埋深-4.3m 。
事故油池在主体结构的西北角,长4m 、宽4m ,埋深-4.44m 。
由于本次工程埋深较深,处于深基坑临界状态,挖土面处于③~④层土之间,围护结构采用12m 拉森钢板桩加φ300(间距3000)钢管支撑,北侧工井轻型井点降水形式,南侧工井考虑到周边环境影响采取集水井明排水方式进行排水。
工艺流程: 破路 拉森钢板桩打入 开挖 轻型井点降水挖土明排水 垫层主体结构回填拔桩1.2周围环境本工程位于徐汇区宛平南路和辛耕路路口西北角,周边建筑物和管线较多,宛平南路东侧有22层新汇公寓,及2~4层不等的裙楼;基地南侧为3层和6层的居民房,西侧为科学院宿舍楼,均为5层楼房。
其中南侧居民房和科学院宿舍楼西南侧房离基地较近,距离电缆工井围护12.1米和14.6米左右。
区域治理PRACTICE探究地铁电力监控系统存在的问题及解决对策南京国电南自轨道交通工程有限公司 丁洁,陆小凡摘要:随着社会经济的快速发展,我国的经济取得了明显的进步,国民生活水平日益提高。
同时,人们对衣食住行也提出了更高的要求。
地铁作为现阶段一种较为成熟的交通工具,其快速性和准时性受到人们的广泛青睐。
与此同时,地铁的这一便捷特性离不开电力监控系统的基础支持。
因此,深入探究地铁电力监控系统中存在的问题及解决对策是十分必要的。
本文将简要分析地铁电力监控系统中存在的问题,并提出相关解决对策,希望给工作在一线的工程技术人员提供借鉴与参考。
关键词:电力监控;地铁;交通出行中图分类号:X924.3 文献标识码:A 文章编号:2096-4595(2020)51-0196-0001近年来,随着我国社会经济的快速发展,自动化技术也取得了显著的成就,在我国社会各个领域得到了广泛应用,也同时应用到了地铁线路管理过程中。
但调查发现,现阶段我国地铁线路工具过程中仍存在一定弊端,一些急需解决的问题制约了地铁线路的运营及发展,给人们的出行带来了很大的不便。
因此,改善这一现状是便利人们出行的必经之路。
一、地铁电力监控系统存在的问题(一)数据处理存在阻碍在地铁电力监控系统中,综合性的监控系统是必不可少的重要组成部分,能够全面系统地收集所有信息数据。
但这一综合监控系统与各个细化系统的接口之间需要进行适当的数据处理,通过协议转换等形式以实现及时的数据传输。
由于数据传输的复杂性,在转换过程中极易产生多种问题。
调查发现,通信效率极易受到前端处理器的影响,这一现象会导致数据处理的结果不够精确。
除此之外,前端处理器还承担着将统一格式的数据传输到车辆段以及中央实施服务器等阶段的任务。
基于此种通信模式,前端处理器在很大程度上影响着通行效率。
随着我国电力监控系统的不断拓展,在此过程中,要求前端处理器具备较强的信息处理能力。
但由于信息技术的限制,当前我国的前端处理器的处理能力十分有限,无法保证信息传输的实效性与准确性,在一定程度上限制了地铁的正常运营发展。
Acrel-2000电力监控系统在宛平路88号地块的应用
安科瑞陈静燕
江苏安科瑞电器制造有限公司江苏江阴214405
摘要:介绍宛平路88号地块,采用智能电力仪表,采集配电现场的各种电参量。
系统采用现场就地组网的方式,组网后通过现场总线通讯并远传至后台,通过Acrel-2000型电力监控与电能管理系统实现变电所配电回路用电的实时监控和管理。
关键词:关键词:宛平路宛平路88号;0.4KV 配电室;配电室;10KV 10KV 变电所;变电所;智能电力仪表智能电力仪表智能电力仪表;Acrel-2000/3000;Acrel-2000/3000型;电力监控系统电力监控系统。
0概述
工程地点:徐汇区宛平南路88号项目用途:商办楼
占地面积、建筑面积:建筑面积8047平米,地上
5413平米,地下2634平米
项目概况:宛平南路88号项目位于上海市徐汇区宛平南路和肇嘉浜路交汇处,东邻宛平南路,北至肇嘉浜路,与徐家汇绿地相呼应,为高档产品展示和金融经营服务的商务楼,建筑外立面利用渐变手法将古典样式石材幕墙完美过渡到现代玻璃幕墙样式。
本项目设计为变配电所部分电力监控系统,变配电所位于地下一层,其中有两路高压进线,配有综合保护装置,低压部分,进线柜、馈线柜配有仪表,本电
力监控系统只接入低压部分仪表。
1需求分析
现场共有一座变配电室,需要实现数据集中管理、
分析处理。
软件大概功能要求如下:
电压、电流、功率、功率因数及频率等监测信息
实时刷新,并以一次图形式直观动态显示。
各回路子画面上显示该回路各电参量、回路名称、电流越限值等信息。
对各回路的电流绘制趋势曲线,便于分析该回路配电运行工况。
对各回路的电能集抄功能,并可生成时间段内符合客户管理需求的用电报表。
本技术条件适用于宛平路88号的变配电室。
供方产品应具有高安全性与可靠性、易于扩展、便于维修与维护。
供方提供的产品应至少满足本技术条件,但不仅限于此,其技术性能应满足对配电室数据监控的要求。
2系统方案
监控系统主要实现对宛平路88号变配电进行用电监控与电能管理。
监控范围为变配电所T1、T2变压器的低压进线柜、联络柜、馈线柜仪表,共分5条总线,总线直接接入本变电所内采集设备,从而在监控主机上实现总线上仪表与监控主机的数据连通。
如下图所示:站控管理层、网络通讯层和现场设备层。
系统网络拓扑图
1)站控管理层
站控管理层针对电力监控系统的管理人员,是人机交互的直接窗口。
在主要指置于值班室的工控机、显示器、UPS 等。
2)网络通讯层
通讯层主要是由NPORT5610-8串口服务器、以太网设备及总线网络组成。
NPORT5610-8串口服务器主要功能是监测现场智能仪表;以太网设备及总线网络的主要功能是实现数据交互,使配电系统管理集中化、信息化、智能化,极大提高了配电系统的安全性、可靠性和稳定性,真正达到了无人值守的目的。
3)现场设备层
现场设备层是数据采集终端,主要由智能仪表、综合保护装置组成,智能仪表通过屏蔽双绞线RS485接口,采用MODBUS 通讯协议总线型连接接入通讯服务器,经通讯服务器到达该配电间监控主机进行组网,实现远程监控。
智能仪表现场连接示意
现场仪表以手拉手方式通过屏蔽双绞线(RVVSP2*1.0)进行通讯连接,每根总线连接智能仪表数量在20只左右,然后将数据上传至串口服务器NPORT5610-8,进而将数据上传至当地监控终端。
具体
连接示意图如下所示:
低压进线和馈线回路采用多功能仪表,它能测量所有常规电力参数,如:三相电压、电流、功率因数、频率、有功电度、无功电度。
3系统功能功能特点
本系统采用全中文界面,操作简单方便;运行稳
定可靠;系统具有一次系统图显示,模拟图显示和网络结构图显示;系统提供了友好的人机交互界面,一切操作均可在界面上进行,而且具有远程显示功能。
登录界面
为保障系统安全稳定运行,设置了用户权限管理功能。
通过用户权限管理能够防止未经授权的操作(如配电回路名称修改等)。
定义不同级别用户的登录名、密码及操作权限,为系统运行维护管理提供可靠的安全保障。
将用户的级别分为操作工、工程师、系统管理员这三个等级,每个等级可以单独赋给不同的操作权限,包括进入运行、退出运行、遥控操作、报表管理。
系统管理员为最高等级用户,高一级的用户可以
添加、删除下一级别的用户。
监控系统界面分为三块,标题界面、配电系统界
面和菜单切换界面。
标题界面中显示当前登录用户及系统当前时间。
系统界面中显示当前界面对应各种参数。
菜单切换界面排布的按钮为系统各个功能切换按钮。
不同的功能按钮,可进入相应的功能界面。
配电监测
配电监测界面
此界面可以观测进线柜及各出线柜的实时运行状
态。
详细参数界面
在“详细参数”窗口内,可查看各配电回路的分布和连接情况以及主要的电参量。
主要数据包括:三
相电流,三相电压,进线回路的功率、电能、功率因数、回路名称,和出线回路的电流、回路名称。
当选择以“管理员”身份登录系统后,可在系统一次图中点击回路名称,直接对回路名称进行修改,修改后系统会自动保存。
系统图中,各回路的通断将通过红绿色切换来表示,红色表示回路接通,绿色表示回路断开。
通讯状态
实时显示接入系统的各设备的通讯状态,能够完整的显示整个系统网络结构,可在线诊断系统网络通讯状态,发生网络故障时能自动在屏幕上显示故障单元和故障部位。
从而方便系统维护人员实时掌握现场各设备的通讯状态,对出现异常的设备及时维护,保
证系统的稳定运行。
通讯状态图
电参量报表
实时电力参数和历史电力参数的存储和管理功能,所有实时采集的数据、顺序事件记录等均可保存到实时数据库。
在监控画面中能够自定义需要查询的参数、查询的时间段或选择查询最近更新的记录数等,并通过报表方式显示出来。
该功能方便用户进行事故
追溯查询。
电参量报表功能
设置需要查询的时间,点击查询按钮即可查询历
史某时刻的各个回路的电参量报表。
主要数据包括:三相电压、三相电流、有功功率、无功功率、功率补偿因数、电能。
该报表包含所有的回路。
帮助用户了解每个时刻系统运行中是否出现电压不稳定,电流越限,功率、功率因数是否符合要求。
以此为依据,对系统进行更好的管理和优化。
报表可以以电子表格的方式导出,同时具备打印功能。
点击打印报表,按需要即可打印报表。
电能报表
以丰富的数据报表体现计量体系的完整性。
系统具备各回路定时抄表汇总统计功能,用户可以自由查询自系统正常运行以来任意时间段内各配电节点的用电情况,即该节点进线用电量与各分支回路消耗电量的统计分析报表。
该功能使得用电可视透明,并在用
电误差偏大时可追溯,维护计量体系的正确性。
电能报表功能
用电量的管理以报表形式呈现,该报表可以呈现系统运行期间的任意时间段内的各回路用电,每个进线回路及它所带的出线回路制作在一张表内,可方便查询。
通过调节开始时间和结束时间,即可显示此时间段内的用电量。
该报表可以以电子表格的方式导出,同时具备打印功能。
电流曲线
对配电系统总进线回路(或重要负荷的出线)设计了电流势曲线。
便于配电维护人员及时掌握用电需求与供电系统负荷占比,确保供电可靠性,为用户单位的用能权益提供保障。
借助该功能,还可分析用能需量的增长趋势,适时调整需量申报,减少因需量偏
差过大造成的多余缴费。
电流曲线功能
曲线图表的X 轴表示时间跨度,Y 轴表示量程,选择相应的回路刷新曲线,可显示选定回路的一天和七天的历史曲线显示;
电流曲线可以帮助用户进行电能质量分析和故障分析。
报警及事件
实时报警
实时报警窗口监测系统所采集的遥测量。
报警窗口会在系统运行时自动打开,并一直隐藏在后台。
当有电流或者电压越限,并且触及报警界限时,“相应实时报警”窗口就会自动弹出,并以红色字体显示具体的报警信息:回路名、越限的电参量、报警值等。
历史报警
通过调节开始时间和结束时间,即可查询到过去任意时间段内的系统报警信息,包括遥测报警和遥信报警,还包括具体的报警时间,报警类型,报警内容等。
4结束语
在当今配电设施的应用中,变电所的配电安全性至关重要,本文介绍的Acrel-2000电力监控系统在宛平路88号的应用,可以实现对变电所供配电回路用电的实时监控,不仅能显示回路用电状况,还具有网络通讯功能,可以与串口服务器、计算机等组成电力监控系统。
系统实现对采集数据的分析、处理,实时显示变电所内各配电回路的运行状态,对分合闸、负载越限具有弹出报警对话框、语音提示、短信报警灯,并生成各种电能报表、分析曲线、图形等,便于电能的远程抄表以及分析、研究,该系统运行安全、可靠、稳定,为工厂解决用电问题提供了真实可靠的依据,取得了较好的企业效益。
参考文献:
[1].任致程周中.电力电测数字仪表原理与应用指南[M].北京.中国电力出版社.2007.4
[2].周中等编著.智能电网用户端电力监控与电能管理系统产品选型及解决方案[M].北京.机械工业出版社.2011.10。
