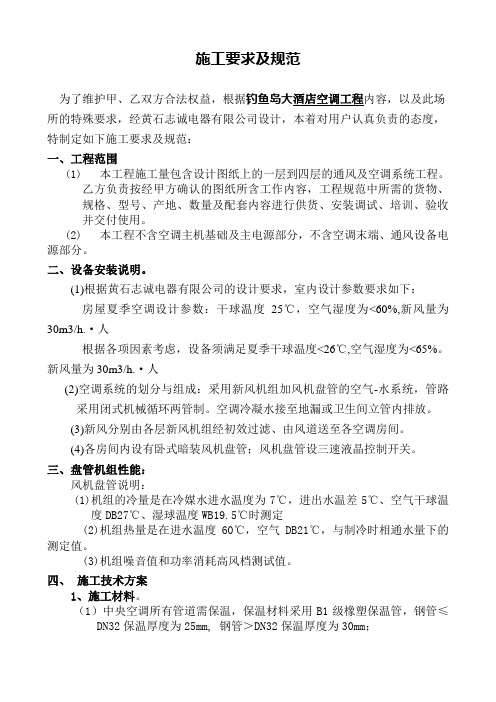

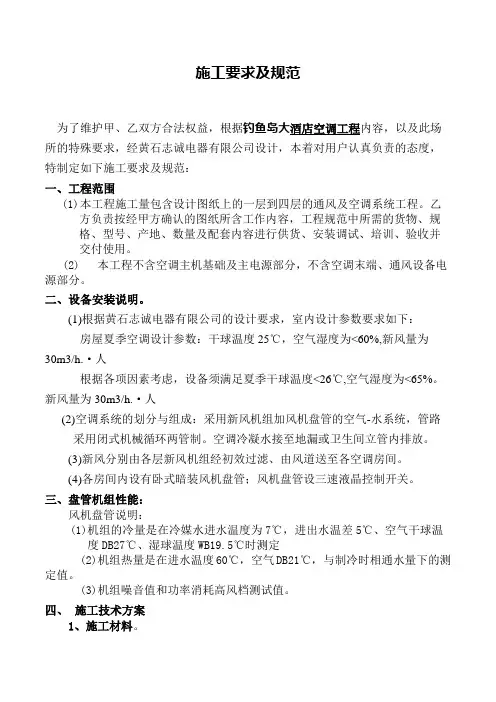

施工要求及规范为了维护甲、乙双方合法权益，根据钓鱼岛大酒店空调工程内容，以及此场所的特殊要求，经黄石志诚电器有限公司设计，本着对用户认真负责的态度，特制定如下施工要求及规范：一、工程范围(1) 本工程施工量包含设计图纸上的一层到四层的通风及空调系统工程。
乙方负责按经甲方确认的图纸所含工作内容，工程规范中所需的货物、规格、型号、产地、数量及配套内容进行供货、安装调试、培训、验收并交付使用。
(2) 本工程不含空调主机基础及主电源部分，不含空调末端、通风设备电源部分。
二、设备安装说明。
(1)根据黄石志诚电器有限公司的设计要求，室内设计参数要求如下：房屋夏季空调设计参数：干球温度25℃，空气湿度为<60%,新风量为30m3/h.·人根据各项因素考虑，设备须满足夏季干球温度<26℃,空气湿度为<65%。
新风量为30m3/h.·人(2)空调系统的划分与组成：采用新风机组加风机盘管的空气-水系统，管路采用闭式机械循环两管制。
空调冷凝水接至地漏或卫生间立管内排放。
(3)新风分别由各层新风机组经初效过滤、由风道送至各空调房间。
(4)各房间内设有卧式暗装风机盘管；风机盘管设三速液晶控制开关。
三、盘管机组性能：风机盘管说明：(1)机组的冷量是在冷媒水进水温度为7℃，进出水温差5℃、空气干球温度DB27℃、湿球温度WB19.5℃时测定(2)机组热量是在进水温度60℃，空气DB21℃，与制冷时相通水量下的测定值。
(3)机组噪音值和功率消耗高风档测试值。
四、施工技术方案1、施工材料。
（1）中央空调所有管道需保温，保温材料采用B1级橡塑保温管，钢管≤DN32保温厚度为25mm, 钢管＞DN32保温厚度为30mm；(2)空调所有冷凝水管道需保温，保温材料采用B1级橡塑保温管，厚度为10mm。
(3)吊顶内有需检修的设备及阀门处，吊顶上需设检查口。
2、空调水系统施工方案（1）空调水管最高点设排气装置，最低点设泄水闸阀。
施工要求及规范为了维护甲、乙双方合法权益，根据钓鱼岛大酒店空调工程内容，以及此场所的特殊要求，经黄石志诚电器有限公司设计，本着对用户认真负责的态度，特制定如下施工要求及规范：一、工程范围(1) 本工程施工量包含设计图纸上的一层到四层的通风及空调系统工程。
乙方负责按经甲方确认的图纸所含工作内容，工程规范中所需的货物、规格、型号、产地、数量及配套内容进行供货、安装调试、培训、验收并交付使用。
(2) 本工程不含空调主机基础及主电源部分，不含空调末端、通风设备电源部分。
二、设备安装说明。
(1)根据黄石志诚电器有限公司的设计要求，室内设计参数要求如下：房屋夏季空调设计参数：干球温度25℃，空气湿度为<60%,新风量为30m3/h.·人根据各项因素考虑，设备须满足夏季干球温度<26℃,空气湿度为<65%。
新风量为30m3/h.·人(2)空调系统的划分与组成：采用新风机组加风机盘管的空气-水系统，管路采用闭式机械循环两管制。
空调冷凝水接至地漏或卫生间立管内排放。
(3)新风分别由各层新风机组经初效过滤、由风道送至各空调房间。
(4)各房间内设有卧式暗装风机盘管；风机盘管设三速液晶控制开关。
三、盘管机组性能：风机盘管说明：(1)机组的冷量是在冷媒水进水温度为7℃，进出水温差5℃、空气干球温度DB27℃、湿球温度WB19.5℃时测定(2)机组热量是在进水温度60℃，空气DB21℃，与制冷时相通水量下的测定值。
(3)机组噪音值和功率消耗高风档测试值。
四、施工技术方案1、施工材料。
（1）中央空调所有管道需保温，保温材料采用B1级橡塑保温管，钢管≤DN32保温厚度为25mm, 钢管＞DN32保温厚度为30mm；(2)空调所有冷凝水管道需保温，保温材料采用B1级橡塑保温管，厚度为10mm。
(3)吊顶内有需检修的设备及阀门处，吊顶上需设检查口。
2、空调水系统施工方案（1）空调水管最高点设排气装置，最低点设泄水闸阀。
空调及风管安装规范一，空调安装规范1. 设备搬运就位条件电梯（货梯）尺寸和载重，楼梯楼道，设备间通道、标准门需要吊运机组时，如果可能应连同包装箱一起吊运，确保机箱不受损坏设备就位应使用滚轴或滑块，不允许使用撬杠，防止局部受力损坏设备。
2. 室内外机的放置设备应固定在稳定而平整的基础或支架上，该基础或支架必须保证水平室外机应放置在通风、避光、散热良好，周围无障碍物处。
3. 安装工艺要求室内外机垂直位差≤22m，管道水平距离≤40m，若位差过大，则应每隔6m 设置存油弯，增大管径以减少阻力。
4. 供水、排水、供电供水管、排水管规格，供电电缆规格按技术规范，引到实际安装位置处。
5. 安装维护专用工具压力表，真空泵，割刀，扩管器，焊接工具（氧气、乙炔、氮气瓶）等。
6. 安装维护常用工具扳手，螺丝刀，万用表，电流表等。
空调安装的好坏，直接关系到空调使用。
对于机房空调来说安装工艺极为重要，安装不合格的话那在使用过程中就会不断地遇到麻烦。
在安装过程中经常会碰到以下问题：1．机房空调室内机与室外机距离超过设计极限。
2．机房空调室外机组低于室内机组超过设计极限。
3．商用空调机组内外机组距离超过设计极限。
4．机房空调及商用空调机组解体搬运。
5．根据用户需求将风冷机组改为水冷机组。
6．根据用户的需求改变空调的送风方式。
7．古建内的空调设备安装。
8．特殊环境的空调设计及安装。
09年国家质量技术监督局曾发布了空调器安装的国家标准，并规定从2000年3月1日起实施。
了解空调器安装的国家标准，对于空调安装质量做到心中有数，能够判断空调安装是否合格，下面是某工程公司在长期的机房专用空调安装过程中总结出来的经验，和大家一起分享，仅供参考。
标准的安装程序设备的二次搬运就位1．二次搬运前进行设备箱体/外观检查；2．设备就位后打开设备，检查空调机检查机组零件是否和技术资料相符；3．检查连接冷媒铜管和蒸发器铜管是否有明显的小孔、变形及氮气保压情况等现象；4．检查其他零部件，如压缩机、室内机组、加湿器等是否有因运输而松动，或者遭遇野蛮装卸而脱落或损坏；5．开箱后设备及附件是否有损坏、遗漏现象；6．搬运设备时须用柔软物对设备提供适当的保护，以免碰撞损伤；7．标准的搬运界面为机房内任意空间或机房同层内无障碍的任意空间。
空调安装规范1. 引言空调在现代生活中扮演着重要的角色，为了保证其正常运行和使用安全，对空调的安装必须按照一定的规范进行。
本文将介绍空调安装的一些基本规范，以供参考和遵循。
2. 安装位置选择选择合适的安装位置是空调安装的首要步骤。
以下是一些应考虑的因素：•选择空调与外界环境相隔较远的位置，避免噪音和震动影响居住者的生活。
•防止阳光直接照射到空调，避免影响空调的制冷效果。
•考虑空调的排水问题，选择合适的位置方便排水。
3. 安装高度要求空调的室内机通常安装在室内的高墙上，需要注意以下几点：•室内机的安装高度一般应在2.2米以上，确保空气循环的效果良好。
•避免室内机与墙壁顶部以及其他障碍物之间距离太近，以便散热和维修。
4. 铺设管道空调的室内机和室外机之间需要通过铺设管道进行连接，铺设管道时需要注意以下几点：•管道的铺设应尽量避免弯曲，以减少气流阻力。
•管道的长度应符合空调制造商的要求，避免过长或过短而影响空调的性能。
•管道的连接点应采用密封材料进行处理，确保不漏气、不漏水。
•管道的绝缘层应做好，以减少热量散失和冷凝水的产生。
5. 配电和电源要求空调的安装离不开电源和配电的支持，以下是一些需要注意的事项：•空调的室内机和室外机应设置独立的电源线路。
•电源线路应选用符合规范的电线，并通过电工进行正确接线和接地处理。
•确保电源线路的负载能够满足空调的要求。
6. 室内机的安装室内机的正确安装可以确保空调的正常运行和使用效果，以下是一些安装要求：•室内机的安装应保持垂直，避免倾斜或摇晃。
•确保室内机与墙壁之间留出足够的空间，方便维修和清洁。
•室内机的进风口和出风口不得被遮挡，以保证正常的空气流通。
7. 室外机的安装室外机的正确安装可以确保空调的散热效果和使用寿命，以下是一些安装要求：•室外机应远离易燃物和有害气体，以防止意外发生。
•室外机应置于坚固的基础上，避免震动和噪音。
•室外机的周围应保持通风畅通，避免影响散热效果。
(一) 室内机室外机定位1、室内机定位a)室内机安装位置紧贴墙面，机器为全正面维护，机器两侧无需预留维修空间；b)具体安装定位图如CAD所示:c)室内机机架制作要求：室内机机架高度应于机房内地版高度平齐，在安装时加装导流板及5mm厚的减震垫，减少机组运行时的震动传输和噪音。
2、室外机（冷凝器）的定位为确保足够的空气供应，冷凝器安装在空气清洁的环境内，远离浮尘和可能阻塞盘管的异物。
风冷器不能置于蒸汽、热空气和烟雾的环境中。
应保证冷凝器与墙面、障碍物或在机组上没有障碍物的其他机组距离。
把冷凝器安装在水平位置上有利于通风和排水。
根据勘测实际情况，上城区法院有较好的室外机安装平台，处于裙楼的楼顶，可以在楼顶做一个平台，平台地步有柱子支撑，其平台高度高于楼顶。
这样安装有两个优点： 连接室内机及室外机的铜管长度缩短，提高效率。
这样安装既美观，有节省了室外空间。
换热方向：统一方向。
不会造成冷热空气流组织汇风。
所有冷凝器支柱都有安装孔，以在安装到钢支座或混凝土基座时保护冷凝器。
为减少噪声和震动传递，铺垫降噪皮垫。
（二）制冷管道安装概要1、风冷机组的安装制冷管道的安装好坏直接影响空调机组的功率，运行故障率，压缩机的寿命等。
因此制冷设备、制冷管道等的安装工作必须符合制冷技术的要求。
我司委派多年丰富经验的熟练专业人员负责执行。
所有的制冷管道必须采用标准制冷专用直管紫铜管连接，以保证制冷管道最高耐压达45Kg/Cm2、制冷管道安装要求a)制冷管道的安装应按空调机组的冷量，室内/外机组之间的距离等设计合适的管道尺寸铜管径及铜管壁厚度。
b)制冷管道安装用铜管必须是符合国家质量标准的正品，必须提供铜管的产品合格证以及产品的质量检测报告。
铜管壁至少厚1.2mmc)为保证安装上的质量，对制冷管道必须有坚固的固定，不能把制冷管道的重量传递给设备上，因此在制冷管道上每隔3米就要安装一个支吊架，管道支吊架的间距及做法按(GB50242-2002)标准执行。
一、施工准备一、作业条件1、空调系统的安装,要在建筑物围护结构施工完,障碍物已清理,地面无杂物的条件下进行;2、对净化系统的风管安装,应在建筑物内部安装部件的地面已做好,墙面已抹灰完毕,室内无灰尘飞扬或有防尘措施的条件下进行;3、检查现场预留孔洞位置、尺寸应符合图纸要求;4、作业地点要有相应的辅助设施,如梯子、架子、安全防护、消防器材,并有施工员的技术、质量、安全交底;二材质要求1、各种安装材料应具有出厂合格证明书或质量鉴定文件及产品清单;2、风管成品不允许有变形、扭曲、开裂、孔洞、法兰脱落、漏铆、漏打螺栓孔等缺陷：3、安装的阀体、风口等部件应检查调节装置是否灵活,消声片、油漆层有无损伤;4、安装使用的材料：螺栓、螺母、垫圈、垫料、密封条、自攻螺钉,拉铆钉,焊条、各种帆布、无纺布、射钉、膨胀螺栓应符合产品质量要求;二、质量要求一主控项目1在风管穿过需要封闭的防火、防爆的墙体或楼板时,应设预埋管或防护套管,其钢板厚度不应小于;风管与防护套管之间,应用不燃且对人体无危害的柔性材料封堵;2风管安装必须符合下列规定：1风管内严禁其他管线穿越；2输送含有易燃、易爆气体或安装在易燃、易爆环境的风管系统应有良好的接地,通过生活区或其他辅助生产房间时必须严密,并不得设置接口；3室外立管的固定拉索严禁拉在避雷针或避雷网上;4风管部件安装必须符合下列规定：1各类风管部件及操作机构的安装,应能保证其正常的使用功能,并便于操作；2止回风阀、自动排气活门的安装方向应正确;5手动密闭阀安装,阀门上标志的箭头方向必须与风管气流方向一致;6净化空调系统风管的安装还应符合下列规定：1风管、静压箱及其他部件,必须擦拭干净,做到无油污和浮尘,当施工停顿或完毕时,端口应封好；2法兰垫料应为不产尘、不易老化和具有一定强度和弹性的材料,厚度为5~8mm,不得采用乳胶海绵；法兰垫片应尽量减少拼接,并不允许直缝对接连接,严禁在垫料表面涂涂料；3风管穿越洁净室吊顶、隔墙等围护结构时,接缝处应严密;7风管系统安装完毕后,应按系统类别进行严密性检验,漏风量应符合设计与风管必须通过工艺性的检测或验证,其强度和严密性要求应符合设计或下列规定：1低压系统风管的严密性检验应采用抽检,抽检率为5%,且不得少于1个系统;在加工工艺得到保证的前提下,采用漏光法检测;检测不合格时,应按规定的抽检率做漏风量测试;中压系统风管的严密性检验,应在漏光法检测合格后,对系统漏风量测试进行抽检,抽检率为20%,且不得少于1个系统;高压系统风管的严密性检验,为全数进行漏风量测试;系统风管严密性检验的被抽检系统,应全数合格,则视为通过；如有不合格时,则应再加倍抽检,直至全数合格;2净化空调系统风管的严密性检验,1~5级的系统按高压系统风管的规定执行；6~9级的系统按风管必须通过工艺性的检测或验证,其强度和严密性要求应符合设计或下列规定：①风管的强度应能满足在倍工作压力下接缝处无开裂；②矩形风管的允许漏风量应符合以下规定：低压系统风管 QL≤中压系统风管 QM≤高压系统风管 QH≤中央空调施工风管安装要求标高检查：核实风管及送排风风口等部件的标高是否与图纸相符;风管系统安装前;并检查土建预留的空洞,以及预埋件位置尺寸是否符合;支、吊、托架材质：10圆钢,矩形风管边长大于1250mm时,采用L505角钢托架；小于或等于1250mm时,采用L404角钢托架；防锈漆2道;支、吊、托架安装：不得设置在风口、风阀、检查口、测定孔等部位;垂直安装风管每根设置不少于2个固定件;吊杆安装：单吊杆在风管中心线上；双吊杆对称安装,但不能吊在风管法兰上;风管安装：水平风管水平度允许偏差每米不大于3mm,总偏差不大于20mm；风管沿墙敷设时,管壁到墙至少150mm. 风管接口不得安装在墙内或楼板中;风管穿出屋面时做防渗漏措施;每段进行漏光验收;空调风管材料选择注意事项：空调风管、中央空调风管常用的材料有：镀锌铁皮、玻璃钢、复合材料中间为保温材料,如酚醛泡沫、聚氨酯泡沫、玻璃纤维等,外表面附着一层保护层,如铝箔等等几种;由于玻璃钢风管需要在工厂进行加工,且加工损耗大,存在老化现象,只对镀锌铁皮和复合材料这两种风管材料进行比较;单面酚醛铝箔复合风管;;;;级别A风管不能突然扩大、突然缩小、直角弯头等造成吸入段阻力过大,影响。
