一．储罐设计步骤及说明：（1）乙醇分子式：C2H5OH；相对分子质量：46.07；闪点13℃，属于甲类液体，其在15℃时的蒸汽压力＜0.1MPa，所以属于甲B类液体。
应采用金属浮舱式的浮顶或内浮顶罐（钢罐）：（2）单罐容积小于10000m3的储罐个数不应多于16个，所以布置为1个罐组：罐体参数依据储罐系列技术规格查得：储罐的防火间距为0.4D。
(D=17m, 罐壁高度 14.8m)，罐组内的储罐不应超过两排。
（3）根据乙醇物性选择罐体材料，乙醇几乎没有腐蚀性，且有属于低压灌，可以考虑20R和16MnR这两种钢材。
(本设计以16MnR钢为标准)二．储罐区平面设计；见附图1（因当地常年主导风向为东南风，所以配套建设、办公用房、发配电间、门卫、压缩机房、消防泵房、及备用配件库，都设于储罐的东面或者南面，事故收集池设于储罐西面）。
三．防火堤设计；防火堤相关要求和规定（即石油化工企业设计防火规范规6.2.1）：6.2.12 防火堤及隔堤内的有效容积应符合下列规定：1. 防火堤内的有效容积不应小于罐组内1个最大储罐的容积，当浮顶、内浮顶罐组不能满足此要求时，应设置事故存液池储存剩余部分，但罐组防火堤内的有效容积不应小于罐组内1个最大储罐容积的一半；2. 隔堤内有效容积不应小于隔堤内1个最大储罐容积的10%。
6.2.13 立式储罐至防火堤内堤脚线的距离不应小于罐壁高度的一半，卧式储罐至防火堤内堤脚线的距离不应小于3m。
6.2.14 相邻罐组防火堤的外堤脚线之间应留有宽度不小于7m的消防空地。
6.2.15 设有防火堤的罐组内应按下列要求设置隔堤：1. 单罐容积小于或等于5000m3时，隔堤所分隔的储罐容积之和不应大于20000m3；2. 单罐容积大于5000m3至20000m3时，隔堤内的储罐不应超过4个；3. 单罐容积大于20000m3至50000m3时，隔堤内的储罐不应超过2个；4. 单罐容积大于50000m3时，应每1个一隔；6.2.17：2. 立式储罐防火堤的高度应为计算高度加0.2m，但不应低于1.0m （以堤内设计地坪标高为准），且不宜高于2.2m（以堤外3m范围内设计地坪标高为准）；卧式储罐防火堤的高度不应低于0.5m（以堤内设计地坪标高为准）计算：h=3000/（55*41）+0.2=1.55 所以防火堤高度为1.55m防火堤具体尺寸及平面设计见附图。
总第190期2020年第6期山西化工SHANXI CHEMICAL INDUSTRYTotal190No.6,2020奏题讨谑DOI：10.16525/l4-1109/tq.2020.06.24煤制乙二醇企业草酸二甲酯精憎工艺路线优化赵旭升，李飞飞，何艳(阳煤集团寿阳化工有限责任公司，山西寿阳045400)摘要：阳煤集团寿阳化工20万t/a乙二醇项目通过对草酸二甲酯精馆工艺路线优化改造，缓解了热水系统“冷热病”的现象，降低了蒸汽、电的消耗，增加了草酸二甲酯的产量，预计全年节约成本857.9万元。
关键词：煤制乙二醇；草酸二甲酯；工艺路线优化；降本增效中图分类号-TQ522.6文献标识码:A文章编号：1004-7050(2020)06-0071-021概述近几年，由于国内乙二醇产能的快速增长和国外油制乙二醇的冲击，乙二醇企业出现了不同程度的亏损。
尤其是进入2020年，随着全球新冠疫情持续的发酵，原油价格持续低位(低于40美元)，国内煤制乙二醇企业更是进入了前所未有的“寒冬”，面对市场低迷的无能为力，成本压力更成为制约企业发展的最大“瓶颈”,如何“减损增效”成了公司生存发展的唯一办法和当务之急。
阳煤集团寿阳化工有限责任公司一期年产20万t乙二醇项目，主要由水处理装置、锅炉装置、空分装置、煤气化装置、变换装置、煤气净化装置、草酸二甲酯合成、精懈装置以及乙二醇合成、精懈等装置组成。
草酸二甲酯(DMO)精懈装置是将草酸二甲酯合成装置送来的粗草酸二甲酯(粗DMO)提纯后送到乙二醇合成装置使用，经精懈后得到的粗碳酸二甲酯(DMC)和DMO重组分作为副产品销售。
2改造原因阳煤集团寿阳化工20万t/a乙二醇项目DMO 精懈装置产出的DMO重组分与精DMO成分相差不大(如表1所示)，DMO重组分可以直接作为精DMO采出。
并且考虑到，直接采出可以节省精制过程中蒸汽的消耗，故对此工艺路线进行了改造。
表1DMO重组分与精DMO成分平均值对比(2019年8月至2020年2月)% DMO DMC ME ML MF酸度杂峰DMO重组分99.770.170.06000.0060.004精DMO99.930.020.02000.0050.0033改造前、后流程3.1DMO精制单元改造前流程由粗DMO给料泵来的粗DMO一部分预热后进入DMO脱轻塔(C-44001)中部，另一部分直接进入DMO脱轻塔。

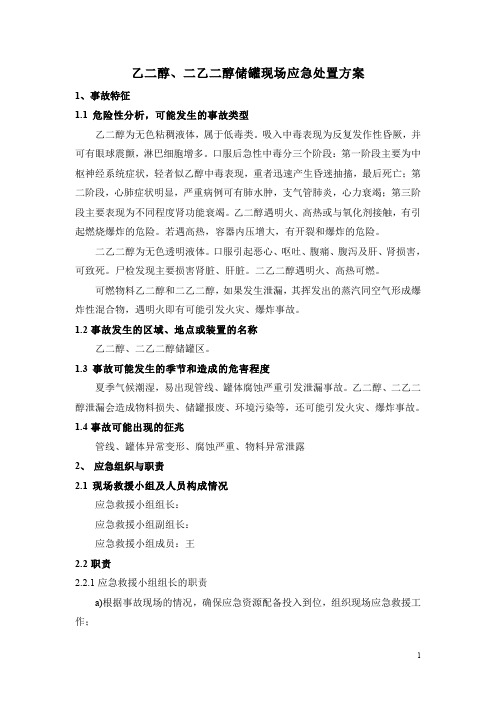

乙二醇、二乙二醇储罐现场应急处置方案1、事故特征1.1危险性分析，可能发生的事故类型乙二醇为无色粘稠液体，属于低毒类。
