接触器名词解释接触器是一种电器元件，用于控制电流的开关或断路器。
它通常由一个电磁铁和一对金属接触片组成。
接触器能够通过控制电磁铁的通电来控制接触片的闭合和断开。
当通电时，电磁铁会产生磁场，吸引接触片闭合；而当断电时，磁场消失，接触片则会断开。
这种开关式的工作原理使得接触器可以在高电流负荷下进行可靠的开关操作。
接触器广泛应用于各类电气控制系统中，如电力系统、工业制造、交通运输和建筑等领域。
接触器的主要作用是控制电流的开关，可以将电路连接或隔离。
在电力系统中，接触器通常用于控制电动机的启停或变频调速，保护电路免受过电流和短路等故障的影响。
接触器通常具有以下特点：1. 高可靠性：接触器的结构设计使其具有较高的可靠性，能够在各种恶劣条件下工作，并保持长时间的使用寿命。
接触器的金属接触片经过特殊处理，具有良好的电气导通性能和机械弹性，能够承受较高电流负载和频繁开关的要求。
2. 多种类型：根据不同的应用需求，接触器可以分为直流接触器和交流接触器两种类型。
直流接触器主要用于直流电路的控制，而交流接触器则用于交流电路的控制。
此外，接触器还具有不同的断开能力和电流等级可供选择，以满足不同负荷的需求。
3. 较低的功耗：接触器在闭合状态下，电磁铁只需要持续通电一段时间来维持接触片的闭合。
一旦接触器闭合，它将保持闭合状态，而无需一直通电。
因此，接触器的功耗较低。
4. 适应各种环境：接触器通常具有良好的抗震性和防护等级，以适应各种环境条件下的工作需求。
此外，一些接触器还具有抗污染和防腐蚀的特性，能够在恶劣的环境中稳定工作。
5. 可靠的控制：接触器能够通过外部控制信号来实现开关的操作，可以配合各种逻辑控制电路和传感器进行精确的控制。
同时，接触器在断电或故障发生时会自动断开电路，起到一定的安全保护作用。
综上所述，接触器是一种用于控制电流开关的电器元件。
它在各类电气控制系统中起到重要作用，具有高可靠性、多种类型、较低功耗、适应各种环境和可靠的控制等特点。
接触器的作用分类及工作原理接触器是一种控制电路中常用的电气设备，主要用于开关电流较大的电路。
其作用是在控制电路中充当电流开关，用于控制或切换较大电流的通断。
接触器可广泛应用于各种电动机、照明、空调、起重设备、自动化系统等领域。
接触器根据其结构和使用特点可以分为以下几类。
1.常闭接触器：也称为通常接触器，开关处于闭合状态时，通路是导通状态。
通常用于电动机的断电保护。
2.常开接触器：也称为断常接触器，开关处于闭合状态时，通路是断开状态。
通常用于电路控制中的分断电和信号传输。
3.双刀接触器：接触组件有两套接触件，常常用于电路切换和中断电。
4.机械式接触器：使用机械装置来控制接点的开合状态，常常被用于力量或信号传动，也可以用于电动机起动。
5.磁簧式接触器：通过磁场控制接点的开合状态，通常用于交流电路控制中。
接触器的工作原理通常是通过控制电磁力来实现的。
当控制电路中的电流通过接触器的线圈时，线圈产生电磁力使触点吸合，从而接通或断开主回路中的电流。
具体的工作原理如下。
1.线圈通电：当控制电路通电时，通过接触器线圈的电流产生电磁场，电磁场会产生磁力。
这个磁力将作用于触点上，使得触点插紧。
2.主回路通电或断电：触点插紧后，主回路中的电流可以通过接触器流动，从而通电。
当线圈通电时，觧点插紧，主回路闭合；反之，当线圈断电时，觧点弹开，主回路断开。
3.接通和断开时间延迟：由于电磁场的建立和消失需要时间，所以接触器的接通和断开会有一定的时间延迟。
这个时间延迟叫做接触器的动作时间。
需要注意的是，由于接触器中会产生电弧和接触器的接触面积有限，接触器在高电流或高频率的环境下使用时会有一定的寿命和磨损问题。
因此，选型时需要根据具体的工作条件和要求来选择合适的接触器。
总结起来，接触器是一种用于控制电流较大电路开关的电气设备，其通过控制电磁力来实现接通和断开主回路中的电流。
根据结构和使用特点，接触器可以分为常闭接触器、常开接触器、双刀接触器、机械式接触器和磁簧式接触器等。
接触器类型与分类接触器是一种电气控制装置，用于控制电路的开关。
它通常由电磁继电器和触点组成，可以实现各种自动化控制功能。
接触器根据其结构和电气特性的不同，可以被分为多种类型和分类。
一、按工作原理分类1. 电磁式接触器电磁式接触器是最常见的接触器类型。
它由电磁继电器和触点组成，当电磁继电器通电时，产生的磁场吸引或释放触点，从而实现电路的开关和分合。
2. 热继电器热继电器是一种使用温度敏感元件（如双金属片）作为控制元件的接触器。
当电路中的电流达到一定值时，温度敏感元件被加热弯曲，触点被分离，从而打开电路。
3. 时间继电器时间继电器是一种根据设定时间延迟操作的接触器。
它通过内部的计时装置，在接收到输入信号后，经过一段预设的时间后才进行动作。
二、按控制电压分类1. 直流接触器直流接触器的触点和电磁继电器都设计用于直流电路。
它们通常具有较高的额定电流和电压，适用于直流电源和控制电路。
2. 交流接触器交流接触器的触点和电磁继电器专门用于交流电路。
它们的设计考虑了交流电的瞬态特性和频率要求。
三、按额定电流分类1. 小型接触器小型接触器适用于低电流负载，通常额定电流在几安培以下。
2. 中型接触器中型接触器的额定电流较大，可以承载几个到几十个安培的电流负载。
3. 大型接触器大型接触器适用于高电流负载，可以承载数十到数百安培的电流。
四、按额定功率分类1. 低功率接触器低功率接触器适用于额定功率较小的电路，通常在几千瓦以下。
2. 中功率接触器中功率接触器适用于额定功率在几千瓦到几十千瓦之间的电路。
3. 高功率接触器高功率接触器适用于额定功率超过几十千瓦的电路，可以承载较大的功率负载。
综上所述，接触器根据不同的工作原理、控制电压、额定电流和额定功率的要求，可以分为多种类型和分类。
在实际应用中，我们需要根据具体的控制需求，选择适合的接触器类型，以确保电路的可靠控制和安全运行。
接触器的选择原则
1.接触器类型的选择
根据负载电流的种类来选择接触器的类型，交流负载选择交流接触器，直流负载选择直流接触器。
2.接触器额定工作电压的选择
接触器的额定工作电压（主触点的额定工作电压）应大于或等于负载的额定电压。
3.接触器额定工作电流的选择
接触器的额定工作电流（主触点的额定工作电流）应大于或等于负载的额定电流。
4.接触器吸引线圈额定电压的选择
交流线圈额定电压一般直接选用交流220V、380V。
直流线圈的额定电压可选择和直流控制回路的电压一致。
5.接触器触点数量的选择
接触器主触点和辅助触点的数量、种类等应满足控制电路的要求。
6.接触器的使用类别应与负载性质相一致
交流接触器按负载种类一般分为4类，分别记为AC1、AC2、AC3、AC4，其中AC1类控制无感或微感负载，如白炽灯、电阻炉；AC2类控制绕线转子异步电动机的起动和停止；AC3类控制笼型异步电动机的起动、运转和运行中分断；AC4类控制笼型异步电动机的起动、反接制动、反转和点动。
直流接触器的使用类别大致可分为3类，分别记为DC1、DC3、DC5，其中DC1类控制无感或微感负载；DC3类控制并励直流电动机的起动、反接制动、反转和点动；DC5类控制串励直流电动机的起动、反接制动、反转和点动。
提示：对于额定电压为AC 380V的交流接触器的选择可以采用经验法，即根据电动机的额定功率，确定接触器的额定电流。
5.5kW以下的电动机，接触器额定电流为电动机额定电流的2～3倍；
5.5～11kW的电动机，接触器额定电流为电动机额定电流的2倍；11kW 以上的电动机，接触器额定电流为电动机额定电流的1.5～2倍。

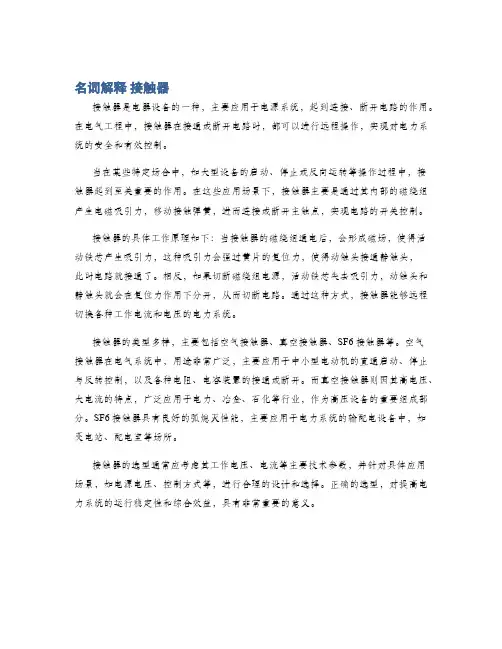

名词解释 接触器
接触器是电器设备的一种，主要应用于电源系统，起到连接、断开电路的作用。
在电气工程中，接触器在接通或断开电路时，都可以进行远程操作，实现对电力系统的安全和有效控制。
当在某些特定场合中，如大型设备的启动、停止或反向运转等操作过程中，接触器起到至关重要的作用。
在这些应用场景下，接触器主要是通过其内部的磁绕组产生电磁吸引力，移动接触弹簧，进而连接或断开主触点，实现电路的开关控制。
接触器的具体工作原理如下：当接触器的磁绕组通电后，会形成磁场，使得活动铁芯产生吸引力，这种吸引力会强过簧片的复位力，使得动触头接通静触头，
此时电路就接通了。
相反，如果切断磁绕组电源，活动铁芯失去吸引力，动触头和静触头就会在复位力作用下分开，从而切断电路。
通过这种方式，接触器能够远程切换各种工作电流和电压的电力系统。
接触器的类型多样，主要包括空气接触器、真空接触器、SF6接触器等。
空气
接触器在电气系统中，用途非常广泛，主要应用于中小型电动机的直通启动、停止与反转控制，以及各种电阻、电容装置的接通或断开。
而真空接触器则因其高电压、大电流的特点，广泛应用于电力、冶金、石化等行业，作为高压设备的重要组成部分。
SF6接触器具有良好的弧熄灭性能，主要应用于电力系统的输配电设备中，如变电站、配电室等场所。
接触器的选型通常应考虑其工作电压、电流等主要技术参数，并针对具体应用场景，如电源电压、控制方式等，进行合理的设计和选择。
正确的选型，对提高电力系统的运行稳定性和综合效益，具有非常重要的意义。

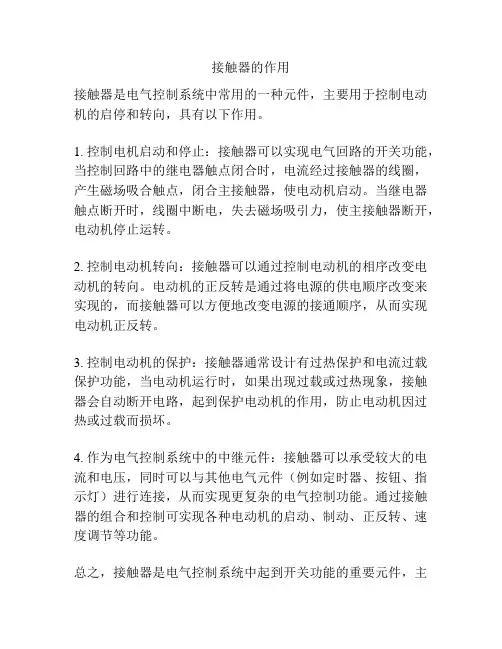

接触器的作用
接触器是电气控制系统中常用的一种元件，主要用于控制电动机的启停和转向，具有以下作用。
1. 控制电机启动和停止：接触器可以实现电气回路的开关功能，当控制回路中的继电器触点闭合时，电流经过接触器的线圈，产生磁场吸合触点，闭合主接触器，使电动机启动。
当继电器触点断开时，线圈中断电，失去磁场吸引力，使主接触器断开，电动机停止运转。
2. 控制电动机转向：接触器可以通过控制电动机的相序改变电动机的转向。
电动机的正反转是通过将电源的供电顺序改变来实现的，而接触器可以方便地改变电源的接通顺序，从而实现电动机正反转。
3. 控制电动机的保护：接触器通常设计有过热保护和电流过载保护功能，当电动机运行时，如果出现过载或过热现象，接触器会自动断开电路，起到保护电动机的作用，防止电动机因过热或过载而损坏。
4. 作为电气控制系统中的中继元件：接触器可以承受较大的电流和电压，同时可以与其他电气元件（例如定时器、按钮、指示灯）进行连接，从而实现更复杂的电气控制功能。
通过接触器的组合和控制可实现各种电动机的启动、制动、正反转、速度调节等功能。
总之，接触器是电气控制系统中起到开关功能的重要元件，主
要用于控制电动机的启停和转向，保护电动机，并可以作为中继元件实现复杂的电气控制功能。
接触器基本知识详解一、接触器的作用接触器是一种自动的电磁式开关，适用于远距离频繁地接通或分断交、直流电路及大容量控制电路，属于控制类电器。
它不仅能实现远距离自动操作和欠电压释放等保护功能，而且还具有控制容量大、工作可靠、操作效率高、使用寿命长等优点。
接触器有主、辅触点，分别用于通断主电路和二次控制回路。
二、接触器的选用交、直流接触器的选用方法相同，主要有：1、按接触器的控制对象确定极数、电流种类，选择相应型式的接触器。
2、按主电路的参数，主要是考虑额定电压、额定电流、额定通断能力和耐受过载的能力来确定选择相应的接触器。
3、按控制电路的参数，主要是考虑电磁线圈的电压和电流来确定选择相应的接触器。
4、按工作制选用。
例如长期工作制，应选接触器的额定电流要比长时间最大负荷大30%～40%；若为间断长期工作制，则接触器的额定电流可比最大负荷大10%～20%；若为反复短时工作制则视具体情况，可选择接触器的额定电流略大于最大负荷电流。
5、根据系统控制的要求，确定辅助触头的种类、数量和组合形式。
对于辅助触头的容量选择，要考虑辅助触头的通断能力和其他参数。
6、对于接触器的接通与断开能力，选用时应注意一些使用类别中的负载，如电容器、钨丝灯等照明器，其接通时电流数值大，通断时间也较长，选用时应留有余量。
7、对于接触器的电寿命及机械寿命，由已知每小时平均操作次数和机器的使用寿命年限，计算需要的电寿命，若不能满足要求则应降容使用。
8、选用时应考虑环境温度、湿度，使用场所的振动、尘埃、化学腐蚀等，应按相应环境选用不同类型接触器。
9、接触器的额定电流应按电动机的额定电流和工作状态来选择。
接触器的额定电流应为电动机额定电流的1.3~2倍。
三、交流接触器1、交流接触器的型号及含义交流接触器在电路图中的文字符号用KM表示。
接触器的图形符号如下图所示。
交流接触器的型号含义说明2、电磁式交流接触器的结构原理１）电磁式交流接触器的结构电磁式交流接触器主要由电磁系统、触头系统、灭弧系统及其它部分组成。

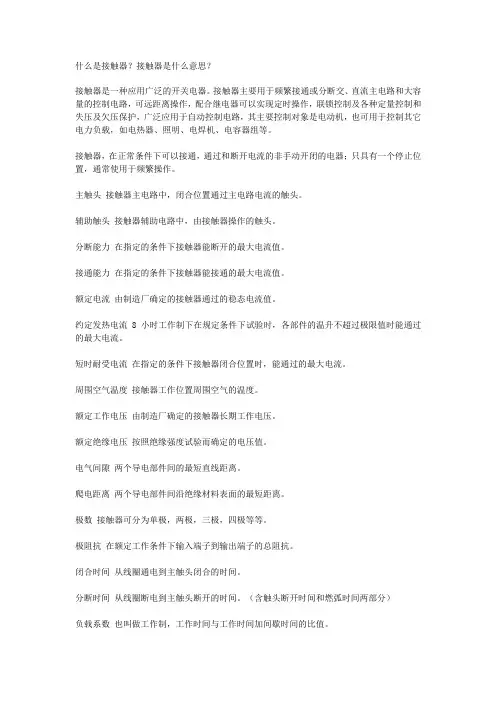

什么是接触器？接触器是什么意思？接触器是一种应用广泛的开关电器。
接触器主要用于频繁接通或分断交、直流主电路和大容量的控制电路，可远距离操作，配合继电器可以实现定时操作，联锁控制及各种定量控制和失压及欠压保护，广泛应用于自动控制电路，其主要控制对象是电动机，也可用于控制其它电力负载，如电热器、照明、电焊机、电容器组等。
接触器，在正常条件下可以接通，通过和断开电流的非手动开闭的电器；只具有一个停止位置，通常使用于频繁操作。
主触头接触器主电路中，闭合位置通过主电路电流的触头。
辅助触头接触器辅助电路中，由接触器操作的触头。
分断能力在指定的条件下接触器能断开的最大电流值。
接通能力在指定的条件下接触器能接通的最大电流值。
额定电流由制造厂确定的接触器通过的稳态电流值。
约定发热电流 8小时工作制下在规定条件下试验时，各部件的温升不超过极限值时能通过的最大电流。
短时耐受电流在指定的条件下接触器闭合位置时，能通过的最大电流。
周围空气温度接触器工作位置周围空气的温度。
额定工作电压由制造厂确定的接触器长期工作电压。
额定绝缘电压按照绝缘强度试验而确定的电压值。
电气间隙两个导电部件间的最短直线距离。
爬电距离两个导电部件间沿绝缘材料表面的最短距离。
极数接触器可分为单极，两极，三极，四极等等。
极阻抗在额定工作条件下输入端子到输出端子的总阻抗。
闭合时间从线圈通电到主触头闭合的时间。
分断时间从线圈断电到主触头断开的时间。
（含触头断开时间和燃弧时间两部分）负载系数也叫做工作制，工作时间与工作时间加间歇时间的比值。
飞弧距离由制造厂确定的开断负载电流时电弧逸出接触器本体的距离。
使用类别交流接触器AC1 接通分断无感或微感负载。
AC2 接通分断2.5倍的电动机额定电流，功率因数0.65。
AC3 接通6倍的额定电流，分断额定电流；功率因数0.65。
AC4 接通分断6倍的额定电流，功率因数0.65。
AC11控制交流电磁铁直流接触器DC1 无感或微感负载。
接触器的控制原理
接触器是一种电气控制装置，用于控制电路的开关。
它的控制原理如下：
1. 控制电源：接触器通常通过控制电源来开启或关闭电路。
当控制电源通电时，电流会流过控制线圈，激励线圈产生磁场。
2. 磁场产生：线圈中的电流通过电磁感应产生磁场。
线圈通电时，磁场将吸引或释放接触器中的磁铁。
3. 接触器状态：接触器内有主触点和辅助触点。
当磁铁吸引时，主触点闭合，电流可以通过接触器进入负载电路。
当磁铁释放时，主触点打开，电路被切断。
4. 辅助触点：除了主触点外，接触器通常还配备辅助触点。
辅助触点可以用于信号传输、电路控制和故障保护等功能。
5. 控制信号：控制信号可以通过人工操作、计算机指令或传感器信号等方式控制接触器。
无论通过何种方式，控制信号都会触发接触器工作，使其改变状态。
总之，接触器的控制原理是通过控制电源激励线圈产生磁场，进而控制接触器内的主触点闭合或打开，实现电路的开关控制。
辅助触点提供了额外的电路功能和控制选项。
控制信号确定了接触器的工作状态，以满足电路的需求。
接触器的结构及工作原理
接触器是一种电气设备，通常由电磁线圈、触点和连接器件组成。
1. 电磁线圈：接触器内部包含一个电磁线圈，通过通电产生电磁力。
2. 触点：接触器的主要部分是触点，它由静触点和动触点组成。
静触点固定不动，而动触点受电磁力控制，可以打开或关闭电路。
3. 连接器件：接触器还包括连接器件，用于连接电源线、控制线和负载线。
接触器的工作原理如下：
1. 无电流状态：当没有电流通过电磁线圈时，触点处于静止状态，通常是闭合的，电路是通畅的。
2. 施加电流：当通电时，电磁线圈产生电磁力，作用于动触点，将其吸引到静触点处。
3. 打开电路：当动触点与静触点接触时，电路被打开，电流无法流动。
4. 断开电流：当停止通电时，电磁力消失，动触点回到初始位置，与静触点再次闭合，电路重新通畅。
接触器常用于大功率电路的开关控制，其主要功能是通过电磁力控制电路的开闭，实现对负载电流的切换和控制。
接触器定义:接触器是指仅有一个禁止位置，不能由手工操作的机械开关装置，在正常电路条件包括过载情况下能接通、传导和分断电流。
参见：GB/T 2900.36-2003 电工术语电力牵引 2.2.29-811.29.7接触器是指仅有一个休止位置，能接通、承载和分断正常电路条件（包括过载运行条件）下的电流的非手动操作的机械开关电器。
参见：GB/T 2900.18-2008 电工术语低压电器 4.4.1接触器是指手动操作出外，只有一个休止位置，能关合、承载及开断正常电流及规定的过载电流的开断和关合装置。
参见：GB/T 2900.20-1994 电工术语高压开关设备 3.321、接触器分类根据控制线圈的电压不同，可分为：1、直流线圈接触器2、交流线圈接触器。
按操作机构分为：1、电磁式接触器2、液压式接触器3、气动式接触器按动作方式分为：1、直动式接触器2、转动式接触器根据接触器触点特性分为：1、空气接触器2、真空接触器3、无弧接触器2、接触器结构原理图示：接触器基本结构原理图交流接触器由以下四部分组成：（1）电磁机构：电磁机构由线圈、动铁心(衔铁)和静铁心组成，其作用是将电磁能转换成机械能，产生电磁吸力带动触点动作。
（2）触点系统：包括主触点和辅助触点。
主触点用于通断主电路，通常为三对常开触点。
辅助触点用于控制电路，起电气联锁作用，故又称联锁触点，一般常开、常闭各两对。
（3）灭弧装置：容量在10A以上的接触器都有灭弧装置，对于小容量的接触器，常采用双断口触点灭弧、电动力灭弧、相间弧板隔弧及陶土灭弧罩灭弧。
对于大容量的接触器，采用纵缝灭弧罩及栅片灭弧。
（4）其他部件：包括反作用弹簧、缓冲弹簧、触点压力弹簧、传动机构及外壳等。
接触器的工作原理是：当接触器线圈通电后，线圈电流会产生磁场，接触器产生的磁场使静铁心产生电磁吸力吸引动铁心，并带动交流接触器点动作，常闭触点断开，常开触点闭合，两者是联动的。
当线圈断电时，电磁吸力消失，衔铁在释放弹簧的作用下释放，使触点复原，常开触点断开，常闭触点闭合。
接触器的分类接触器是一种电气元件，可用于控制电路的开关和保护。
它们通常用于工业和商业应用中，以控制电机、照明和加热设备等。
接触器的分类可以根据不同的标准进行。
本文将介绍几种主要的分类方法。
一、根据工作原理分类1. 磁力接触器磁力接触器是一种使用电磁铁控制电路的开关。
当电磁铁通电时，它产生的磁场会吸引动铁芯，使接触器闭合。
当电磁铁断电时，动铁芯会回到原始位置，使接触器断开。
磁力接触器通常用于大功率负载的控制。
2. 热继电器热继电器是一种使用热敏元件控制电路的开关。
当负载电流过大时，热敏元件会被加热，使接触器断开。
热继电器通常用于电机的过载保护。
3. 时间继电器时间继电器是一种使用时钟机构控制电路的开关。
它们可以在一定的时间间隔内控制电路的开关。
时间继电器通常用于定时控制电路，如定时开关灯光等。
二、根据电压等级分类1. 低压接触器低压接触器通常用于电压低于1000V的电路中。
它们可以控制小功率负载，如照明和家用电器等。
2. 高压接触器高压接触器通常用于电压高于1000V的电路中。
它们可以控制大功率负载，如电动机和变压器等。
三、根据额定电流分类1. 小型接触器小型接触器通常用于额定电流小于10A的电路中。
它们通常采用直流控制电路，可以控制小功率负载。
2. 大型接触器大型接触器通常用于额定电流大于10A的电路中。
它们通常采用交流控制电路，可以控制大功率负载。
四、根据操作方式分类1. 手动接触器手动接触器需要手动操作才能控制电路的开关。
它们通常用于测试和维护电路。
2. 自动接触器自动接触器可以通过自动控制电路的开关。
它们通常用于自动化控制系统中。
以上是接触器的一些常见分类方法。
不同的分类方法适用于不同的应用场景。
在选择接触器时，需要根据具体的应用需求选择适合的接触器。
接触器的分类与原理及接法
接触器是一种重要的电器控制元件,其分类与工作原理概括如下:
一、接触器分类:
1、按触点类型:有普通触点式和强迫导向触点式。
2、按触头形式:有弹簧式、油压式、气动式等。
3、按电流种类:有交流接触器、直流接触器等。
4、按负载类型:有电动机接触器、电加热器接触器等。
5、按用途分类:有常闭式、常开式;按动式、自动式等。
二、接触器工作原理:
1、依靠电磁线圈通断电流,使芯铁吸合或分离。
2、芯铁移动带动移动触头连接或断开固定触头。
3、这样就能够完成对加载电流的自动闭合与断开。
三、接触器接法:
1、可以串联在负载回路中执行接通断开控制。
2、也可以作为starter使用,控制电动机的启动停止。
3、注意参数匹配选择,正确布线接入弹簧压Terminal。
4、使用时要注意电气间隙的调整,保证良好的触点接触。
综上所述,接触器运用电磁原理实现电路自动控制,是重要的电气控制元件。
