教你如何快速的读懂钢筋配筋图(精华版本)

想懂钢筋吗？教你如何快速的读懂钢筋配筋图
分享转载是一种快乐！回贴是一种美德。

还犹豫什么，赶紧转载到自己空间吧
或邇筋邑法
说明
在平面图中配置钢筋时，底层钢
筋弯钩应向上或向左，顶层钢筋则
向下或向右。

配双层钢筋的墙体，在配筋立
面图中，远直钢筋的弯钩应向上
或向左，而近页钢筋则向下或向
不能表示清楚钢筋
图外面增加钢筋大
受压构件的配筋:
（1）纵向受力钢筋（2）箍筋
作用忒
一协助混凝土承受压力■以减小构
件尺寸;
二承受可能的弯矩，以及混凝土收
缩和度变形引起的拉应力:
三防止构件突然的脆性破坏。

图1构件中钢筋的名称
2 Φ10架立筋
钢筋混教土梁
8 8 @2Og
ffl⅞—
2 Φ20 受力®5\ 2$ 20 弯起
受力筋
受力筋一承受拉、压力的钢筋。

鐘施一承受一部分斜拉应力.并固定受力筋的位置，多用于梁和柱内。

架立筋一在梁中用于固定箍筋位置,构成梁内的钢筋骨架。

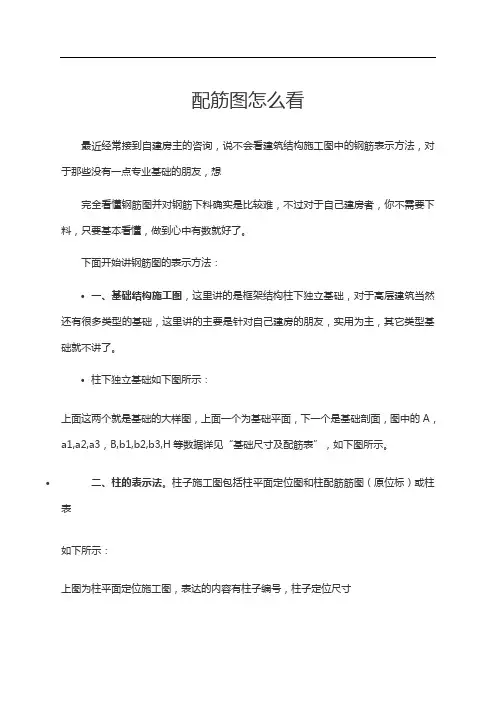

配筋图怎么看最近经常接到自建房主的咨询，说不会看建筑结构施工图中的钢筋表示方法，对于那些没有一点专业基础的朋友，想完全看懂钢筋图并对钢筋下料确实是比较难，不过对于自己建房者，你不需要下料，只要基本看懂，做到心中有数就好了。

下面开始讲钢筋图的表示方法：∙一、基础结构施工图，这里讲的是框架结构柱下独立基础，对于高层建筑当然还有很多类型的基础，这里讲的主要是针对自己建房的朋友，实用为主，其它类型基础就不讲了。

∙柱下独立基础如下图所示：上面这两个就是基础的大样图，上面一个为基础平面，下一个是基础剖面，图中的A，a1,a2,a3，B,b1,b2,b3,H等数据详见“基础尺寸及配筋表”，如下图所示。

∙二、柱的表示法。

柱子施工图包括柱平面定位图和柱配筋筋图（原位标）或柱表如下所示：上图为柱平面定位施工图，表达的内容有柱子编号，柱子定位尺寸这个图为单根柱的配筋图这里的意思是，柱子纵向钢筋为12根，直径为16的三级钢，箍筋直径为8的一级钢，非加密区间距为200，加密区间距100（加密区为柱上下两端，加密长度取值为：不小于柱净高1/6高度，柱长边尺寸的最小值，如柱净高3500，3500/6=583，取值600，也就是柱耻下两端各加密7个箍。

三、梁的表示法这个就是楼层梁局部截图，以框架梁KL4为例介绍下，下边这个截图是KL4集中标图中的意思是：KL4是梁的编号，（2）表示这条梁有2跨，250*500是梁的截面尺寸，梁宽为250，高为500，中间一行字是梁的箍筋，表示箍直径是8厘一级钢，梁跨中间距为200，梁两端加密间距为100（加密长度取值按抗震等级不同分别取，一般取1.5倍的梁高）最下面一行字表示，梁上部通长钢筋为2条直径为18的二级钢筋。

下面这个截图是KL4的原位标注，在施工中，原位标注优先分别介绍如下这个截图表示，梁支座上部钢筋为2条18加1条16，其中2条18通长放在角部，1条16放在中间，长度从柱伸出梁净跨的1/3，如梁净跨为4000，则伸出长度为不小于1333。

如何看懂配筋图板配筋图识读钢筋混凝土板钢筋混凝土现浇板的结构详图包括配筋平面图和断面图。

通常板的配筋用平面图来表示即可，必要时也可加画断面图。

每种规格的钢筋只需画一根并标出其规格、间距。

断面图反映板的配筋形式、钢筋位置及板厚。

板的配筋有分离式和弯起式两种：如果板的上下钢筋分别单独配置，称为分离式，如果支座附近的上部钢筋是由下部钢筋弯起得到就称为弯起式，下图中的配筋即为分离式配筋。

一、箍筋表示方法：⑴φ10@100/200(2) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。

⑵φ10@100/200(4) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。

⑶φ8@200(2) 表示箍筋为φ8，间距为200，双肢箍。

⑷φ8@100(4)/150(2) 表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。

一、梁上主筋和梁下主筋同时表示方法：⑴ 3Φ22，3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。

⑵ 2φ12，3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。

⑶ 4Φ25，4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。

⑷ 3Φ25，5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。

二、梁上部钢筋表示方法：（标在梁上支座处）⑴ 2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。

⑵ 2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。

⑶ 6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。

⑷ 2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。

三、梁腰中钢筋表示方法：⑴ G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。

⑵ G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14。

⑶ N2Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22。

⑷ N4Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ18。

高效，9张图教你学会钢筋配筋图!
配筋平
7
表示现浇水平钦筋混凝土板的钢筋配置情况
（分布筋）④80150^
|；| ②
!^! 4>8 8150
钢筋画法
在平面图中配置钢筋时，底层钢筋弯钩应向上或向左，顶层钢筋则向下或向右.
配双层钢筋的墙体，在配筋立面
图中，远直钢筋的弯钩应向上或
向左，而近页钢筋则向下或向
右.
不能表示淸楚钢筋
外面增加钢筋大
远面底层
近面
n
n 顶
层
力・
作用，
一协助混凝土承受压力•以减小构 件尺寸： 二承受可能的弯矩，以及混凝土收 缩和温度变形引起的拉应力：
三防止构件突然的脆性破坏•
作用：
保证纵向钢筋的位置正确，防止纵
向钢筋压屈，从而提高柱的承载能
tn ILL 受压构件的配筋：
（1）纵向受力钢筋 （2）箍筋
受力筋一承受拉、压力的钢筋。

箍筋一承受一部分斜拉应力，并固定受力筋的位賈，多用
于梁和柱内。

箍筋
梁、柱的保护层 绘小厚度为25mm
一
架立筋
受力筋
配筋立面图和配筋断面图（二）r\ 2^6
j
s
1
1•160
,50 |
g
(N
Q S
CM
100
®06 1=700
2|^Xl：20
I36M
XL (150x250X^40
2*6 1=3550 T
1^14 >4110 "2600
G) 2*12 1=3700 275
S
CM
3500
配筋图就是这么简单，大家多看，多想，多应用。

钢筋知识系统整理（二）：教你如何快速读懂钢筋配筋图1.钢筋抽样简单的说，就是计算一个工程项目的钢筋总重量，得出的结果一般是多少吨。

而钢筋的重量等于钢筋的长度乘以钢筋的比重，因此，钢筋抽样其实也就是计算钢筋的总长度，不同直径的钢筋的总长度乘以相应的比重就是钢筋的总重量。

其实也是一个理论的重量。

2.砼保护层砼保护层：结构构件中的钢筋骨架被浇筑于砼中，在钢筋骨架的外围四周必须有砼将钢筋包裹住，主筋外皮与砼面(即构件外表面)之间的距离，就是钢筋的砼保护层厚度。

不能小于10mm。

3.钢筋种类钢筋砼结构配筋按直径大小分钢筋和钢丝两类，直径在6mm以上者称钢筋，5mm以内者称钢丝。

安生产工艺分：热轧钢筋、余热处理钢筋、冷拉钢筋、冷拔钢筋、冷轧钢筋等多种。

常用钢筋：(GB50010-2002)HPB235(热轧光圆钢筋,一级钢筋)HRB335(热轧带肋钢筋，二级钢筋)HRB400(热轧带肋钢筋，三级钢筋)RRB400 (余热处理钢筋, 三级钢筋)标号为540的是四级钢，现行规范已经取消。

4.钢筋连接工厂生产出来的钢筋均按一定规格(如9米和12米)的定长尺寸制作的。

而实际工程中使用的钢筋均是有长有短，形状各异，因此需要对钢筋进行处理。

连接的方法有绑扎、焊接(对焊、单面焊、双面焊、电渣压力焊)及机械连接(直螺纹连接、锥螺纹连接、套管冷挤压)等5.钢筋的搭接长度接头长度：绑扎：Lle或Ll; 单面焊：10d 双面焊：5d其中绑扎长度的计算(或按具体设计取值)：6.钢筋锚固钢筋锚固的重要性钢筋与混凝土之所以能够可靠地结合，实现共同工作的材料特点，主要一点就是它们之间存在粘结力。

很显然，钢筋探入混凝土内的长度愈大，粘结效果越好。

钢筋的锚固长度：指钢筋伸入支座内的长度。

其目的是防止钢筋被拔出。

不能小于250mm。

具体锚固长度可在平法图籍中查到或按设计取值。

7.预算长度与下料长度单根钢筋的预算长度：=钢筋各段长度(包括锚固和搭接长度)+端部弯钩增加值(如果存在弯钩)单根钢筋的下料长度：=钢筋各段长度(包括锚固和搭接长度)+端部弯钩增加值(如果存在弯钩)-弯折量度差值(或称为弯曲调整值)。

板配筋图识读钢筋混凝土板钢筋混凝土现浇板的结构详图包括配筋平面图和断面图。

通常板的配筋用平面图来表示即可，必要时也可加画断面图。

每种规格的钢筋只需画一根并标出其规格、间距。

断面图反映板的配筋形式、钢筋位置及板厚。

板的配筋有分离式和弯起式两种：如果板的上下钢筋分别单独配置，称为分离式，如果支座附近的上部钢筋是由下部钢筋弯起得到就称为弯起式，下图中的配筋即为分离式配筋。

一、箍筋表示方法：⑴φ10@100/200(2) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。

⑵φ10@100/200(4) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。

⑶φ8@200(2) 表示箍筋为φ8，间距为200，双肢箍。

⑷φ8@100(4)/150(2) 表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。

一、梁上主筋和梁下主筋同时表示方法：⑴ 3Φ22，3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。

⑵ 2φ12，3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。

⑶ 4Φ25，4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。

⑷ 3Φ25，5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。

二、梁上部钢筋表示方法：（标在梁上支座处）⑴ 2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。

⑵ 2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。

⑶ 6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。

⑷ 2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。

三、梁腰中钢筋表示方法：⑴ G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。

⑵ G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14。

⑶ N2Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22。

⑷ N4Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ18。

钢筋知识系统整理（二）：教你如何快速读懂钢筋配筋图1.钢筋抽样简单的说，就是计算一个工程项目的钢筋总重量，得出的结果一般是多少吨。

而钢筋的重量等于钢筋的长度乘以钢筋的比重，因此，钢筋抽样其实也就是计算钢筋的总长度，不同直径的钢筋的总长度乘以相应的比重就是钢筋的总重量。

其实也是一个理论的重量。

2.砼保护层砼保护层：结构构件中的钢筋骨架被浇筑于砼中，在钢筋骨架的外围四周必须有砼将钢筋包裹住，主筋外皮与砼面(即构件外表面)之间的距离，就是钢筋的砼保护层厚度。

不能小于10mm。

3.钢筋种类钢筋砼结构配筋按直径大小分钢筋和钢丝两类，直径在6mm以上者称钢筋，5mm以内者称钢丝。

安生产工艺分：热轧钢筋、余热处理钢筋、冷拉钢筋、冷拔钢筋、冷轧钢筋等多种。

常用钢筋：(GB50010-2002)HPB235(热轧光圆钢筋,一级钢筋)HRB335(热轧带肋钢筋，二级钢筋)HRB400(热轧带肋钢筋，三级钢筋)RRB400 (余热处理钢筋, 三级钢筋)标号为540的是四级钢，现行规范已经取消。

4.钢筋连接工厂生产出来的钢筋均按一定规格(如9米和12米)的定长尺寸制作的。

而实际工程中使用的钢筋均是有长有短，形状各异，因此需要对钢筋进行处理。

连接的方法有绑扎、焊接(对焊、单面焊、双面焊、电渣压力焊)及机械连接(直螺纹连接、锥螺纹连接、套管冷挤压)等5.钢筋的搭接长度接头长度：绑扎：Lle或Ll; 单面焊：10d 双面焊：5d其中绑扎长度的计算(或按具体设计取值)：6.钢筋锚固钢筋锚固的重要性钢筋与混凝土之所以能够可靠地结合，实现共同工作的材料特点，主要一点就是它们之间存在粘结力。

很显然，钢筋探入混凝土内的长度愈大，粘结效果越好。

钢筋的锚固长度：指钢筋伸入支座内的长度。

其目的是防止钢筋被拔出。

不能小于250mm。

具体锚固长度可在平法图籍中查到或按设计取值。

7.预算长度与下料长度单根钢筋的预算长度：=钢筋各段长度(包括锚固和搭接长度)+端部弯钩增加值(如果存在弯钩)单根钢筋的下料长度：=钢筋各段长度(包括锚固和搭接长度)+端部弯钩增加值(如果存在弯钩)-弯折量度差值(或称为弯曲调整值)。

老师傅3分钟教你看懂钢筋图纸，零基础也能成为顶级设计师在工地上，总有一些戴着头盔却不搬砖的人，手里拿着一张图在比划着什么，这就是钢筋图纸。

钢筋图纸比较复杂，很难看懂，老师傅教你3分钟就能看懂钢筋图纸，不用再求着别人教你了。

一、钢筋图纸上表示的种类1.梁（主、次梁，地梁，圈梁）2.柱（受力柱，构造柱）3.板（单向板，双向板）二、钢筋的分类按强度标准可分为这四级：一级钢筋（HPB235/HPB300两种）普通是光面钢筋二级钢筋（HRB335）是螺纹钢筋三级钢筋（HRB400）是螺纹钢筋四级钢筋（HRB500）有月牙肋和螺纹三、常用构建代号四、箍筋的表示方法⑴ φ10@100/200(2)：表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。

⑵ φ10@100/200(4)：表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。

⑶ φ8@200(2)：表示箍筋为φ8，间距为200，双肢箍。

⑷φ8@100(4)/150(2)：表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。

五、钢筋的标注方法第一种第二种六、钢筋算量基本方法1、上部贯通筋（上通长筋1）长度＝通跨净跨长＋首尾端支座锚固值2、端支座负筋长度：第一排为Ln/3＋端支座锚固值；第二排为Ln/4＋端支座锚固值3、下部钢筋长度＝净跨长＋左右支座锚固值七、查看钢筋图纸学会了看懂钢筋图纸，接下来就要学会如何查看，虽然我们都会制图，但不可能绘制完成后就放在一边不复查，很多制图员都配备了一款看图工具，它就是完全不收费的迅捷CAD看图软件。

轻松打开CAD文件，滑动鼠标对图纸放大缩小，测量图纸，在图纸上标注都可以完成，还有切换三位视角的功能，从不同方向查看图纸，免费的工具是每一位制图员的最爱。

这些都是看懂钢筋图纸的方法，大家可以收藏起来慢慢看，分享给更多的人，让大家一起学习吧！。

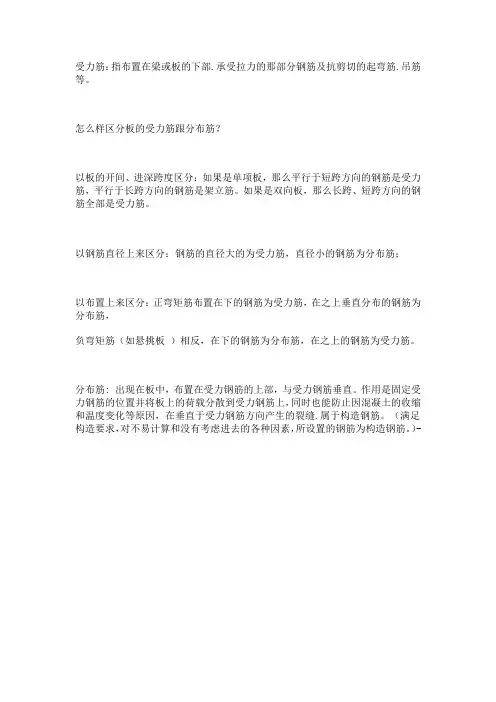

受力筋：指布置在梁或板的下部.承受拉力的那部分钢筋及抗剪切的起弯筋.吊筋等。

怎么样区分板的受力筋跟分布筋？以板的开间、进深跨度区分：如果是单项板，那么平行于短跨方向的钢筋是受力筋，平行于长跨方向的钢筋是架立筋。

如果是双向板，那么长跨、短跨方向的钢筋全部是受力筋。

以钢筋直径上来区分：钢筋的直径大的为受力筋，直径小的钢筋为分布筋；以布置上来区分：正弯矩筋布置在下的钢筋为受力筋，在之上垂直分布的钢筋为分布筋，负弯矩筋（如悬挑板）相反，在下的钢筋为分布筋，在之上的钢筋为受力筋。

分布筋: 出现在板中，布置在受力钢筋的上部，与受力钢筋垂直。

作用是固定受力钢筋的位置并将板上的荷载分散到受力钢筋上，同时也能防止因混凝土的收缩和温度变化等原因，在垂直于受力钢筋方向产生的裂缝.属于构造钢筋。

（满足构造要求，对不易计算和没有考虑进去的各种因素，所设置的钢筋为构造钢筋。

）-图中布置在下的钢筋为受力筋，在之上垂直分布的钢筋为分布筋箍筋：用来满足斜截面抗剪强度，并联结受拉主钢筋和受压区混凝土使其共同工作，此外，用来固定主钢筋的位置而使梁内各种钢筋构成钢筋骨架的钢筋。

是梁和柱抵抗剪力配置的环形（当然有圆形的和矩形的）钢筋，是口字形的，将上部和下部的钢筋固定起来，同时抵抗剪力。

架立筋：是梁上部的钢筋，只起一个结构作用，没实质意义，但在梁的两端则上部的架立筋抵抗负弯距，不能缺少。

（架立钢筋设置在梁的受压区外边缘两侧，用来固定箍筋和形成钢筋骨架。

如受压区配有纵向受压钢筋时，则可不再配置架立钢筋。

架立钢筋的直径与梁的跨度有关。

）贯通筋是指贯穿于构件（如梁）整个长度的钢筋，中间既不弯起也不中断，当钢筋过长时可以搭接或焊接，但不改变直径。

架立筋和贯通筋有什么区别？在钢筋布置上,架立钢筋是布置本跨的1/3.也就是说,本跨梁存在左右支座钢筋.通长钢筋是全长布置,架立筋从字面是就可以知道起架立作用，如一根梁只须布抗拉筋和抗剪箍筋，而受压区混凝土强度已足够，无须配筋，那在做钢筋骨架的时候，梁的上部就没有纵向筋，箍筋的上角点就无法固定，因此一般用两根14或16的筋分布在上面的两角，这就是架立筋，从计算上没有受什么力，但实际上也受压。

快速读懂钢筋配筋图的法想懂钢筋吗？教你如快速的读懂钢筋配筋图钢筋很简单的，就是那么几个东西，多多看看观察哈，未完待续，做完再给大家看接下来的！大家参考参考哈受力筋：指布置在梁或板的下部.承受拉力的那部分钢筋及抗剪切的起弯筋.吊筋等。

怎么样区分板的受力筋跟分布筋？以板的开间、进深跨度区分：如果是单项板，那么平行于短跨向的钢筋是受力筋，平行于长跨向的钢筋是架立筋。

如果是双向板，那么长跨、短跨向的钢筋全部是受力筋。

以钢筋直径上来区分：钢筋的直径大的为受力筋，直径小的钢筋为分布筋；以布置上来区分：正弯矩筋布置在下的钢筋为受力筋，在之上垂直分布的钢筋为分布筋，负弯矩筋（如悬挑板）相反，在下的钢筋为分布筋，在之上的钢筋为受力筋。

分布筋: 出现在板中，布置在受力钢筋的上部，与受力钢筋垂直。

作用是固定受力钢筋的位置并将板上的荷载分散到受力钢筋上，同时也能防止因混凝土的收缩和温度变化等原因，在垂直于受力钢筋向产生的裂缝.属于构造钢筋。

（满足构造要求，对不易计算和没有考虑进去的各种因素，所设置的钢筋为构造钢筋。

）图中布置在下的钢筋为受力筋，在之上垂直分布的钢筋为分布筋箍筋：用来满足斜截面抗剪强度，并联结受拉主钢筋和受压区混凝土使其共同工作，此外，用来固定主钢筋的位置而使梁各种钢筋构成钢筋骨架的钢筋。

是梁和柱抵抗剪力配置的环形（当然有圆形的和矩形的）钢筋，是口字形的，将上部和下部的钢筋固定起来，同时抵抗剪力。

架立筋：是梁上部的钢筋，只起一个结构作用，没实质意义，但在梁的两端则上部的架立筋抵抗负弯距，不能缺少。

（架立钢筋设置在梁的受压区外边缘两侧，用来固定箍筋和形成钢筋骨架。

如受压区配有纵向受压钢筋时，则可不再配置架立钢筋。

架立钢筋的直径与梁的跨度有关。

）贯通筋是指贯穿于构件（如梁）整个长度的钢筋，中间既不弯起也不中断，当钢筋过长时可以搭接或焊接，但不改变直径。

架立筋和贯通筋有什么区别？在钢筋布置上,架立钢筋是布置本跨的1/3.也就是说,本跨梁存在左右支座钢筋.通长钢筋是全长布置,架立筋从字面是就可以知道起架立作用，如一根梁只须布抗拉筋和抗剪箍筋，而受压区混凝土强度已足够，无须配筋，那在做钢筋骨架的时候，梁的上部就没有纵向筋，箍筋的上角点就无法固定，因此一般用两根14或16的筋分布在上面的两角，这就是架立筋，从计算上没有受什么力，但实际上也受压。

快速读懂钢筋配筋图的方法想懂钢筋吗？教你如何快速的读懂钢筋配筋图钢筋很简单的，就是那么几个东西，多多看看观察哈，未完待续，做完再给大家看接下来的！大家参考参考哈受力筋：指布置在梁或板的下部.承受拉力的那部分钢筋及抗剪切的起弯筋.吊筋等。

怎么样区分板的受力筋跟分布筋？以板的开间、进深跨度区分：如果是单项板，那么平行于短跨方向的钢筋是受力筋，平行于长跨方向的钢筋是架立筋。

如果是双向板，那么长跨、短跨方向的钢筋全部是受力筋。

以钢筋直径上来区分：钢筋的直径大的为受力筋，直径小的钢筋为分布筋；以布置上来区分：正弯矩筋布置在下的钢筋为受力筋，在之上垂直分布的钢筋为分布筋，负弯矩筋（如悬挑板）相反，在下的钢筋为分布筋，在之上的钢筋为受力筋。

分布筋: 出现在板中，布置在受力钢筋的上部，与受力钢筋垂直。

作用是固定受力钢筋的位置并将板上的荷载分散到受力钢筋上，同时也能防止因混凝土的收缩和温度变化等原因，在垂直于受力钢筋方向产生的裂缝.属于构造钢筋。

（满足构造要求，对不易计算和没有考虑进去的各种因素，所设置的钢筋为构造钢筋。

）图中布置在下的钢筋为受力筋，在之上垂直分布的钢筋为分布筋箍筋：用来满足斜截面抗剪强度，并联结受拉主钢筋和受压区混凝土使其共同工作，此外，用来固定主钢筋的位置而使梁内各种钢筋构成钢筋骨架的钢筋。

是梁和柱抵抗剪力配置的环形（当然有圆形的和矩形的）钢筋，是口字形的，将上部和下部的钢筋固定起来，同时抵抗剪力。

架立筋：是梁上部的钢筋，只起一个结构作用，没实质意义，但在梁的两端则上部的架立筋抵抗负弯距，不能缺少。

（架立钢筋设置在梁的受压区外边缘两侧，用来固定箍筋和形成钢筋骨架。

如受压区配有纵向受压钢筋时，则可不再配置架立钢筋。

架立钢筋的直径与梁的跨度有关。

）贯通筋是指贯穿于构件（如梁）整个长度的钢筋，中间既不弯起也不中断，当钢筋过长时可以搭接或焊接，但不改变直径。

架立筋和贯通筋有什么区别？在钢筋布置上,架立钢筋是布置本跨的1/3.也就是说,本跨梁存在左右支座钢筋.通长钢筋是全长布置,架立筋从字面是就可以知道起架立作用，如一根梁只须布抗拉筋和抗剪箍筋，而受压区混凝土强度已足够，无须配筋，那在做钢筋骨架的时候，梁的上部就没有纵向筋，箍筋的上角点就无法固定，因此一般用两根14或16的筋分布在上面的两角，这就是架立筋，从计算上没有受什么力，但实际上也受压。

钢筋图纸看不懂？10年经验师傅一分钟教会你我们先来了解一下钢筋图纸上表示有几种；1. 梁，分主梁、次梁、地梁、圆梁。

2. 柱，分受力柱、构造柱。

3. 板，分单向板、双向板。

在来了解一下箍筋的表示方法是；1.φ10@100/200(2)：表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。

2.φ10@100/200(4)：表示箍筋为φ10，加密区间距100，非加密区间距200，全为四肢箍。

3.φ8@200(2)：表示箍筋为φ8，间距为200，双肢箍。

4.φ8@100(4)/150(2)：表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。

梁的表示方法介绍；1. 梁上主筋与梁下主筋同时表示的方法是；⑴ 3Φ22，3Φ20：意思表示上部钢筋为3Φ22，下部钢筋为3Φ20。

⑵ 2φ12，3Φ18：意思表示上部钢筋为2φ12，下部钢筋为3Φ18。

⑶ 4Φ25，4Φ25：意思表示上部钢筋为4Φ25，下部钢筋为4Φ25。

⑷ 3Φ25，5Φ25：意思表示上部钢筋为3Φ25，下部钢筋为5Φ25。

2. 梁上部钢筋表示的方法是（标在梁上支座处）；⑴ 2Φ20：意思表示两根Φ20的钢筋，通长布置，用于双肢箍。

⑵ 2Φ22+（4Φ12）：意思表示2Φ22 为通长，4φ12架立筋，用于六肢箍。

⑶ 6Φ25 4/2：意思表示上部钢筋上排为4Φ25，下排为2Φ25。

⑷ 2Φ22+ 2Φ22：意思表示只有一排钢筋，两根在角部，两根在中部，均匀布置。

3. 梁腰中钢筋表示的方法是；⑴ G2φ12：意思表示梁两侧的构造钢筋，每侧一根φ12。

⑵ G4Φ14：意思表示梁两侧的构造钢筋，每侧两根Φ14。

⑶ N2Φ22：意思表示梁两侧的抗扭钢筋，每侧一根Φ22。

⑷ N4Φ18：意思表示梁两侧的抗扭钢筋，每侧两根Φ18。

4. 梁下部钢筋表示的方法是（标在梁的下部）；⑴ 4Φ25：意思表示只有一排主筋，4Φ25 全部伸入支座内。
