2024年管道工技能竞赛理论考试题库及答案(单选题)一、题库1. 以下哪个工具是管道工在安装管道时经常使用的？A. 钳子B. 锤子C. 钻头D. 铅笔2. 在管道系统中，下列哪种管道用于输送热水？A. 给水管B. 排水管C. 暖气管道D. 冷水管3. 以下哪个单位不是压力的单位？A. 帕斯卡（Pa）B. 千帕（kPa）C. 毫巴（mbar）D. 磅力/平方英寸（psi）4. 下列哪种阀门不能调节管道中介质的流量？A. 闸阀B. 调节阀C. 止回阀D. 蝶阀5. 以下哪种管道材料具有较好的耐腐蚀性？A. 钢管B. 铸铁管C. 塑料管D. 铝管6. 以下哪种管道连接方式适用于高压管道？A. 承插式连接B. 焊接连接C. 螺纹连接D. 法兰连接7. 下列哪种管道施工方法属于不开挖施工？A. 挖沟埋管B. 沟槽法C. 水平定向钻D. 明挖法8. 以下哪种管道系统主要用于输送气体？A. 给水管道B. 排水管道C. 暖气管道D. 通风管道9. 以下哪个单位是流量的单位？A. 立方米/秒（m³/s）B. 立方米/小时（m³/h）C. 升/秒（L/s）D. 升/分钟（L/min）10. 以下哪种管道用于输送雨水？A. 给水管B. 排水管C. 暖气管道D. 冷水管11. 以下哪个工具用于检测管道泄漏？A. 热像仪B. 声级计C. 气体检测仪D. 红外线测温仪12. 以下哪种管道材料在施工过程中容易产生噪音？A. 钢管B. 铸铁管C. 塑料管D. 铝管13. 以下哪个单位是管道糙率的单位？A. 无量纲B. 米/秒（m/s）C. 帕斯卡（Pa）D. 立方米/秒（m³/s）14. 以下哪种管道连接方式适用于大型管道？A. 承插式连接B. 焊接连接C. 螺纹连接D. 法兰连接15. 以下哪个工具用于切割塑料管道？A. 钳子B. 斧头C. 刀具D. 气焊枪二、答案1. A2. C3. D4. C5. C6. D7. C8. D9. A10. B11. C12. A13. A14. D15. C以下是关于管道工技能竞赛理论考试题库的详细解析：1. 管道工在安装管道时经常使用的工具是钳子，因为钳子可以方便地夹持和固定管道，同时还可以进行管道的切割和连接。
管道工试题及答案初级一、选择题（每题2分，共20分）1. 管道工在进行管道安装前需要进行哪项工作？A. 测量管道长度B. 检查管道材质C. 确定管道走向D. 准备工具和材料2. 以下哪种管道材料不适合用于输送热水？A. 铜管B. 不锈钢管C. PVC管D. 铸铁管3. 管道连接时，常用的连接方式不包括以下哪项？A. 焊接B. 螺纹连接C. 法兰连接D. 热熔连接4. 管道工在安装管道时，需要考虑的管道特性不包括以下哪项？A. 耐压性B. 耐腐蚀性C. 耐热性D. 颜色5. 管道工在进行管道维修时，以下哪项不是必须携带的工具？A. 扳手B. 螺丝刀C. 管道切割器D. 油漆刷6. 管道工在安装管道时，应遵循的原则是？A. 先安装支管，后安装主管道B. 先安装主管道，后安装支管C. 同时安装主管道和支管D. 随意安装7. 管道工在进行管道安装时，以下哪项不是安全措施？A. 穿戴安全帽B. 穿戴工作服C. 佩戴防护眼镜D. 吸烟8. 管道工在进行管道维修时，以下哪项不是正确的维修步骤？A. 确定故障位置B. 关闭相关阀门C. 直接更换管道D. 修复或更换故障部件9. 管道工在进行管道安装时，以下哪项不是管道的连接方式？A. 热熔连接B. 冷压连接C. 热压连接D. 焊接10. 管道工在进行管道安装时，以下哪项不是管道的固定方式？A. 支架固定B. 吊架固定C. 直接埋入D. 用胶水粘合答案：1-5 D C D D D；6-10 B C C D C二、判断题（每题1分，共10分）1. 管道工在安装管道时，不需要考虑管道的耐压性。
（错误）2. PVC管可以用于输送热水。
（错误）3. 管道连接时，所有管道都可以使用焊接方式连接。
（错误）4. 管道工在安装管道时，应该先安装主管道，后安装支管。
（正确）5. 管道工在进行管道维修时，不需要携带油漆刷。
（正确）6. 管道工在安装管道时，不需要考虑管道的耐腐蚀性。
（错误）7. 管道工在进行管道安装时，可以吸烟。
管道工试题库一、选择题1、管道施工图中,主要管线常用( A )来表示。
A 、粗实线B、细实线C、细点画线D、波浪线2、标高值应以( C )为单位。
A 、毫米B、厘米C、米D、英尺3、在一般图纸中,标高值注写到小数点后( C )位。
A 、1 B、2 C、3 D、44、DN100管子的( C )为100mm 。
A 、外径B、内径C、公称直径D、平均内径5、某管段长30m ,坡度为0.003,高端的标高为2.000m ,则低端的标高为( B ) m 。
A 、1.100 B、1.910 C、1.997 D、1.7006、普通无缝钢管一般由( B )钢制成。
A 、A3 B、10、20号钢C、合金D、不锈7、选用螺栓或螺柱时,其直径按法兰规格,比螺栓孔小( B ) mm 。
A 、1-2 B、2-3 C、4 D、58、Z44T-10型阀门,其公称压力为( C ) MPa 。
A 、0.001 B、0.1 C、1 D、109、管子现场热弯时,如第一次没有达到需要的角度,应重新加热后再弯制,但加热次数一般不应超过( A )次。
A 、2 B、3 C、4 D、510、焊接连接的管道,管壁厚度( C ) mm 的管子须进行坡口后方可焊接。
A 、≥ 1.5 B、≥ 2.5 C、≥ 3.5 D、≥ 4.511、加工后的管坡口应符合要求,在管口( B ) mm 范围内,必须除去油漆、油脂、铁锈等。
A 、<20 B、20-40 C、40-60 D>6012、管子对口时应检查平直度,当距离接口中心200mm 处测量,允许偏差1mm/m,但全长允许偏差最大不超过( C ) mm 。
A 、1 B、5 C、10 D、1513、( D )型坡口适用于双面焊的大口径厚壁管道。
A 、L B、V C、U D、X14、管子对口对好后,宜用点焊固定,每个口至少点焊接( B )处。
A 、2 B、3-5 C、5-7 D、815、直线管道连接时,两相邻的环形焊缝间距应大于管径,并不得小于( C ) mm 。
管工应知应会试题1、1.AA001在机械制图中,物体的正投影称为（）。
——[单选题]A 视图B 主视图C 俯视图D 侧视图正确答案：B2、2.AA001在管道工程中,在水平投影面上的投影图称为（）。
——[单选题]A 主视图B 左视图C 立面图D 俯视图正确答案：D3、3.AA001平行投影法,分为正投影和（）两种。
——[单选题]A 平行投影B 轴测投影C 垂直投影D 斜投影正确答案：D4、4.AA002主视图和俯视图都反映了被投影物体的（）。
——[单选题]A 宽度B 长度C 高度D 厚度正确答案：B5、5.AA002长对正、高平齐、宽相等是（）图的规律。
——[单选题]A 平面B 立面C 剖面D 三视正确答案：D6、6.AA002左视图反映了物体的（）。
——[单选题]A 长度和高度B 长度和宽度C 高度和宽度D 长度、宽度和高度正确答案：C7、7.AA003当线段的投影倾斜于投影面时,其投影仍为线段,但比实长（）——[单选题]A 短B 相同C 长D 相似正确答案：A8、8.AA003当平面垂直于投影面时,它的投影是（）。
——[单选题]A 一个点B 一条直线C 缩小平面D 真实形状正确答案：B9、9.AA003当一条直线垂直于投影面时,它的投影是（）。
——[单选题]A 一个点B 一条直线C 缩短直线D 真实长度正确答案：A10、10.AA004只画出与剖切面相接触的平面图形,画不出剖切平面后面其他部分的投影是（）。
——[单选题]A 剖视图B 剖面图C 俯视图D 视图正确答案：B11、11.AA004在视图中,将剖面旋转（）后,重合在视图以内画出的剖面,称为重合剖面图。
——[单选题]B 60°C 75°D 90°正确答案：D12、12.AA004局部剖视图就是用假想剖切（）,把管件、阀件或设备的某一部分剖开后画出的图形。
——[单选题]A 立面B 平面C 断面D 截面正确答案：B13、13.AA005管道（）具有把平面、立面的图样反映在一个图上的特点。
管道工考试试题一、选择题（每题2分，共20分）1. 下列哪项不是管道工的基本职责？A. 管道安装B. 管道维修C. 管道设计D. 管道拆除2. 管道系统中，DN100的管道直径是多少毫米？A. 100mmB. 75mmC. 50mmD. 25mm3. 以下哪种材料不适合用于饮用水管道？A. 不锈钢B. 铜管C. PVC管D. 铸铁管4. 在进行管道焊接作业时，以下哪项安全措施是不必要的？A. 穿戴防护服B. 使用防护眼镜C. 远离易燃物D. 无需通风5. 管道工在进行地下管道施工时，不需要考虑的因素是：A. 地下管线B. 土壤条件C. 天气变化D. 地下水位6. 以下哪种工具不是管道工常用的？A. 管钳B. 管道切割器C. 电钻D. 锤子7. 管道连接方式中，不包括以下哪项？A. 螺纹连接B. 法兰连接C. 焊接D. 拉链连接8. 在管道系统中，阀门的主要作用是什么？A. 控制水流方向B. 调节水压C. 切断水流D. 过滤杂质9. 以下哪种情况下，管道工需要更换管道？A. 管道轻微锈蚀B. 管道有轻微划痕C. 管道出现裂缝D. 管道颜色变暗10. 管道系统中，使用最多的连接方式是：A. 焊接B. 螺纹连接C. 法兰连接D. 粘接二、判断题（每题1分，共10分）11. 所有类型的管道都可以用于输送热水。
（）12. 管道工在高空作业时，不需要使用安全带。
（）13. 在管道维修时，可以不考虑管道的材质和使用年限。
（）14. 管道的保温工作是管道工的重要职责之一。
（）15. 管道的腐蚀只与管道的材质有关，与外界环境无关。
（）16. 管道系统中的过滤器不需要定期清洗或更换。
（）17. 管道工在施工前不需要了解管道的设计图纸。
（）18. 所有管道连接处都需要使用密封材料。
（）19. 管道的热膨胀系数是一个固定不变的值。
（）20. 管道的敷设不需要考虑地形地貌因素。
（）三、简答题（每题5分，共30分）21. 简述管道工在进行管道安装前需要进行哪些准备工作？22. 描述一下在不同材质的管道连接时，应采取哪些不同的措施？23. 解释为什么在寒冷地区需要特别注意管道的保温和防冻措施？24. 说明管道系统中阀门的常见故障有哪些，以及相应的解决方法。
管道工考试试题及答案一、选择题1. 下列哪项不是管道敷设的主要步骤？A. 剖沟与布径B. 管道排水C. 管道安装D. 管道养护2. 管道安装中，通常采用的连接方式是？A. 螺纹连接B. 对焊连接C. 承插连接D. 焊接连接3. 管道工程中，常用的材料是？A. 钢材B. 木材C. 塑料D. 石材4. 管道安装中，常用的工具是？A. 锤子B. 螺丝刀C. 扳手D. 夹具5. 下列哪项不是管道安装中的常见问题？A. 管道漏水B. 管道断裂C. 管道两端对接不紧密D. 管道颜色不一致二、判断题判断下列叙述是否正确，正确的在括号内写“√”，错误的写“×”。
1. (√) 管道工工作需要具备一定的安全意识和技能。
2. (×) 管道材料只有金属材料。
3. (√) 管道安装需要遵循相关的技术规范和标准。
4. (√) 管道安装后需要进行水压测试，以确保不漏水。
5. (×) 管道工程只适用于城市建设，与农村建设无关。
三、简答题1. 管道工程中，什么是管道的布径？2. 管道敷设的剖沟作用是什么？3. 管道安装中，什么是螺纹连接？4. 管道安装后为什么要进行水压测试？5. 管道安装中，常见的错误操作有哪些？答案：一、选择题1. 答案：A2. 答案：C3. 答案：A4. 答案：C5. 答案：D二、判断题1. 答案：√2. 答案：×3. 答案：√4. 答案：√5. 答案：×三、简答题1. 答案：管道的布径是指在敷设管道前，根据设计要求，在地面或地下开挖出一条符合管道尺寸要求和施工要求的槽洞，以便进行后续的管道敷设工作。
2. 答案：剖沟可以为管道安装提供空间，并确定好管道的位置和方向，保证管道的准确敷设。
3. 答案：螺纹连接是使用螺纹结构将两段管道连接在一起的方式，通过螺纹的旋转连接，使管道紧密固定在一起，具有较好的密封性和承载能力。
4. 答案：水压测试是为了检验管道系统是否能够承受正常工作条件下的水压，以确保管道系统不会发生漏水或破裂等问题。
职业技能鉴定国家题库管道工考试试题及答案一、选择题（每题2分，共40分）1. 以下哪个工具是管道工常用的切割工具？（A）A. 剪切器B. 钻孔器C. 铅笔D. 钳子2. 管道系统按用途分为给水管道、排水管道和（）管道。
（B）A. 供暖B. 通风C. 电力D. 暖气3. 管道施工图中，以下哪个符号表示管道？（C）A. ○B. △C. ●D. □4. 以下哪种管材不适合用作给水管？（D）A. 镀锌钢管B. 不锈钢管C. PPR管D. 铸铁管5. 以下哪个单位负责管道工程的施工？（B）A. 设计单位B. 施工单位C. 监理单位D. 检测单位6. 管道工在施工过程中，以下哪个操作是错误的？（A）A. 用手直接触摸高温管道B. 检查管道接口是否严密C. 检查管道支架是否牢固D. 检查管道坡度是否正确7. 以下哪个管道连接方式适用于PPR管？（C）A. 焊接B. 螺纹连接C. 热熔连接D. 沟槽连接8. 管道系统中，以下哪个部分的作用是防止管道堵塞？（B）A. 管道支架B. 管道清扫口C. 管道阀门D. 管道弯头9. 以下哪个单位负责管道工程的验收？（C）A. 设计单位B. 施工单位C. 监理单位D. 检测单位10. 管道工在施工过程中，以下哪个操作是正确的？（D）A. 用力过猛地拧紧管道阀门B. 将管道接口暴露在阳光下C. 在管道施工区域内吸烟D. 检查管道系统是否有泄漏二、判断题（每题2分，共20分）1. 管道工程包括管道设计、施工、验收和运行维护。
（√）2. 管道支架的作用是固定管道，防止管道变形。
（√）3. 管道系统中的阀门只能用于关闭管道，不能用于调节流量。
（×）4. 管道工在施工过程中，应尽量避免交叉作业。
（√）5. 管道系统中的排水管道可以采用铸铁管材。
（√）6. 管道工在施工过程中，应定期检查管道支架是否牢固。
（√）7. 管道系统中的通风管道可以采用PVC管材。
（×）8. 管道工在施工过程中，应确保管道接口严密，防止泄漏。
管道工试题一、填空题：1、（钢管）是承受内压力作用的圆柱形壳体。
2、管子的焊缝系数，无缝钢管为（1），焊接钢管为（0.8）。
3、因介质对管壁的腐蚀而增加的厚度称为（腐蚀裕度）。
4、管道支架允许跨距取决于（管材的强度）、管子截面的刚度、外载荷的大小、（管道敷设的坡度）以及管道允许的最大挠度。
5、管道支架允许跨距的计算应按（强度）和（刚度）两个条件进行。
6、装有补偿器的管道两端必须设置（固定支架）。
7、（施工方案）的选择是单位工程组织设计的核心问题。
8、单位工程施工中应遵循的程序一般是：先(地下)、后(地上)；先(主体)、后（分支）；先（土建）、后（机电）。
9、压缩空气管道可(埋地)敷设也可(架空)敷设。
10、施工进度计划一般用图表表示，经常采用(横道图)和(网络图)两种形式。
11、制冷剂是用来吸取冷却物的(热量)，并将热量传递给周围介质的工作物质。
12、工程上常用的载冷剂有空气、（水）和盐水。
13、（压缩空气站）是机械工厂一个重要的动力站。
14、压缩空气管道可采用有缝钢管和（无缝钢管），阀门一般采用（闸阀）。
15、（氧）是自然界分布最广泛的化学元素之一。
16、空气进入制氧装置，被分离成（氧）和（氮）。
17、氧气管道埋地敷设深度一般不小于（0.7m）。
18、乙炔溶于（水）、苯和汽油，还极易溶于丙酮。
19、乙炔管路分(低压管路)、中压管路和(高压管路)20. 10、管道的工厂化施工就是把(管道预制)和(现场安装)严格地分成两个独立的过程来完成。
二、选择题 :1、生活或生产给水管道流速不宜超过＿A＿。
A．2 m/s B. 2.5 m/s C. 3 m/s2、室内给水管道一般采用铸铁管和＿＿C＿。
A. PE管 B. PPR管 C. 钢管3、自动喷水灭火系统管网内的工作压力不应大于＿C＿MPa。
A. 1.6 MPaB. 1.2 MPaC. 1.17 MPa4、通气管管径应根据污水管负荷管道长度决定，一般不小于污水管管径的＿B。
管工考试题及答案一、单项选择题（每题2分，共20分）1. 管道工程中，管道的敷设方式不包括以下哪一项？A. 直埋敷设B. 架空敷设C. 明沟敷设D. 地下暗埋敷设答案：C2. 管道连接时，以下哪种方式不属于焊接连接？A. 电弧焊B. 气焊C. 螺纹连接D. 压力焊答案：C3. 管道的热膨胀补偿，以下哪种方式不属于补偿器的类型？A. 波纹管补偿器B. 套筒补偿器C. 弯头补偿器D. 法兰连接答案：D4. 管道支架的类型中，以下哪种不属于常用支架？A. 滑动支架B. 固定支架C. 弹簧支架D. 滚动支架答案：D5. 管道的防腐措施中，以下哪种不是常用的防腐方法？A. 涂层防腐B. 阴极保护C. 阳极保护D. 热浸镀锌答案：C6. 管道试压时，以下哪种介质不适用于水压试验？A. 清水B. 盐水C. 空气D. 氮气答案：C7. 管道的热处理中，以下哪种不是常见的热处理方式？A. 正火B. 退火C. 淬火D. 时效处理答案：D8. 管道的清洗和吹扫中，以下哪种介质不适用于管道吹扫？A. 空气B. 氮气C. 蒸汽D. 污水答案：D9. 管道的维护和检修中，以下哪种操作不属于常规维护？A. 定期检查B. 定期更换密封件C. 管道更换D. 管道涂漆答案：C10. 管道的施工安全中，以下哪种安全措施不是必要的？A. 个人防护装备B. 现场安全警示C. 管道压力测试D. 管道材料检验答案：C二、多项选择题（每题3分，共15分）11. 管道工程中，以下哪些因素会影响管道的稳定性？A. 管道材料B. 管道直径C. 管道敷设方式D. 管道连接方式答案：A, B, C12. 管道连接时，以下哪些因素需要考虑？A. 管道材料B. 管道直径C. 管道压力等级D. 管道温度答案：A, B, C, D13. 管道的热膨胀补偿中，以下哪些因素需要考虑？A. 管道长度B. 管道材料C. 管道温度范围D. 管道压力答案：A, B, C14. 管道支架的设计中，以下哪些因素需要考虑？A. 管道重量B. 管道热膨胀C. 管道振动D. 管道压力答案：A, B, C15. 管道的防腐措施中，以下哪些因素需要考虑？A. 管道材料B. 管道介质C. 管道环境D. 管道温度答案：A, B, C, D三、判断题（每题2分，共20分）16. 管道的热膨胀补偿器必须在管道安装完成后才能安装。
管道工考试试题及答案一、选择题1. 管道工在工作中主要负责哪些工作？A. 维修电缆B. 铺设管道C. 安装空调D. 制作机械零件答案：B. 铺设管道2. 管道工在施工过程中需要注意哪些安全事项？A. 穿戴安全头盔B. 擅自操作大型机械C. 忽视施工现场周围环境D. 不使用安全带答案：A. 穿戴安全头盔3. 在管道工作中，以下哪种材料是常见的管道材质？A. 木头B. 玻璃C. 塑料D. 纸张答案：C. 塑料4. 管道工使用哪种工具来连接管道？A. 锤子B. 手电钻C. 扳手D. 压力机答案：C. 扳手二、填空题1. 管道工的主要工作是__________。
答案：铺设管道2. 管道工在施工现场需要注意保护自己的__________。
答案：安全3. 常见的管道材料包括塑料、_________等。
答案：金属4. 连接管道常使用_________ 来完成。
答案：扳手三、简答题1. 请简要描述一下管道工在施工中的作业流程。
答：管道工首先需要根据施工设计要求确定管道的走向和连接方式，然后清理施工现场，确保安全。
接着进行管道的铺设和连接工作，使用适当的工具完成管道的安装。
最后进行系统检测，确保管道连接牢固，不漏水。
2. 为什么管道工在工作中需要特别注意安全事项？答：管道工作涉及到高空作业、电线电缆、化学品等危险因素，一旦发生意外对工人安全造成威胁。
因此，管道工在工作中需要特别注意安全事项，保护自己的安全。

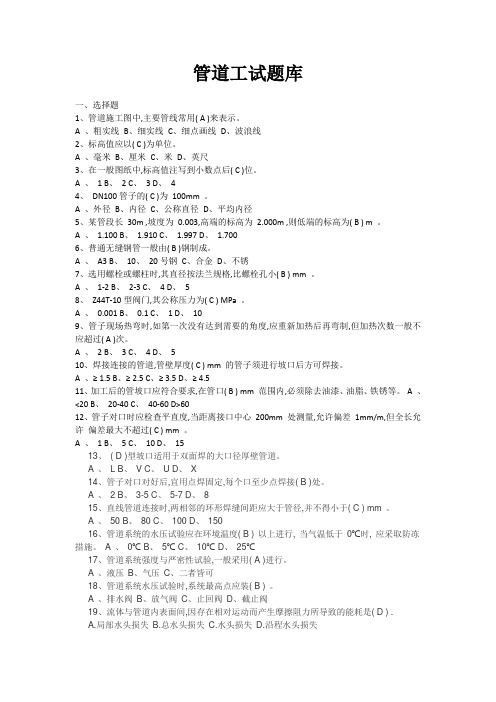

管道工试题库一、选择题1、管道施工图中,主要管线常用(A)来表示。
A、粗实线B、细实线C、细点画线D、波浪线2、标高值应以(C)为单位。
A、毫米B、厘米C、米D、英尺3、在一般图纸中,标高值注写到小数点后(C)位。
A、1B、2C、3D、44、DN100管子的(C)为100mm。
A、外径B、内径C、公称直径D、平均内径5、某管段长30m,坡度为,高端的标高为,则低端的标高为(B)m。
A、、、、6、普通无缝钢管一般由(B)钢制成。
A、A3B、10、20号钢C、合金D、不锈7、选用螺栓或螺柱时,其直径按法兰规格,比螺栓孔小(B)mm。
A、1-2B、2-3C、4D、58、Z44T-10型阀门,其公称压力为(C)MPa。
A、、、1D、109、管子现场热弯时,如第一次没有达到需要的角度,应重新加热后再弯制,但加热次数一般不应超过(A)次。
A、2B、3C、4D、510、焊接连接的管道,管壁厚度(C)mm的管子须进行坡口后方可焊接。
A、≥、≥、≥、≥11、加工后的管坡口应符合要求,在管口(B)mm范围内,必须除去油漆、油脂、铁锈等。
A、<20B、20-40C、40-60D>6012、管子对口时应检查平直度,当距离接口中心200mm处测量,允许偏差1mm/m,但全长允许偏差最大不超过(C)mm。
A、1B、5C、10D、1513、(D)型坡口适用于双面焊的大口径厚壁管道。
A、LB、VC、UD、X14、管子对口对好后,宜用点焊固定,每个口至少点焊接(B)处。
A、2B、3-5C、5-7D、815、直线管道连接时,两相邻的环形焊缝间距应大于管径,并不得小于(C)mm。
A、50B、80C、100D、15016、管道系统的水压试验应在环境温度(B)以上进行,当气温低于0℃时,应采取防冻措施。
A、0℃B、5℃C、10℃D、25℃17、管道系统强度与严密性试验,一般采用(A)进行。
A、液压B、气压C、二者皆可18、管道系统水压试验时,系统最高点应装(B)。
A、排水阀B、放气阀C、止回阀D、截止阀19、流体与管道内表面间,因存在相对运动而产生摩擦阻力所导致的能耗是(D).A.局部水头损失B.总水头损失C.水头损失D.沿程水头损失20、测量蒸汽压力加装表弯的目的是(B).A.可测得静压B.以免高温蒸汽与测压元件直接接触C.可保证长期有冷凝水存积D.增大蒸汽路径阻力21、电气设备着火应首先切断电源,并用(A)灭火。
A、干粉灭火器B、水C、泡沫灭火器22、高处作业的种类可分为(AB)A一般高处作业B特殊高处作业C特级高处作业D二级高处作业二、填空题1、弯头按其制作方法不同,可分为和2、90°弯管弯曲段的展开长度为弯曲半径的倍。
3关,而管径大小无关。
4的大小是决定热应力大小最主要的因素。
5、常见的自然补偿器有型和型两种。
6、常见的伸缩器有7、管路中的总阻力损失为各管段的与8、管道工程中最常用的测量仪表有9、施工准备主要包括三方面内容。
10、室内管道系统包括11、室外管道安装形式可分为、和三种。
12、按结构形式不同,离心泵的叶轮分为、13、按作用原理不同,通风机可分为和14、排水系统中,按排出水的性质可分为、15、热水供暖系统根据水在系统中的循环动力不同,可分为自然循环系统和机械循环系统两类。
16、热风供暖系统中的热媒为。
17、阀门型号的第1单元为阀门类型代号,用汉语拼音字母表示。
JZQDGASLX塞阀、H表示止回阀或底阀、Y表示减压阀。
18、管螺纹的加工长度随管径的不同而异。
一般的DN15mm、DN20mm、DN25mm的管螺纹长度对应为14mm、16mm、18mm。
19、五种。
20、暗装或地埋的排水管道,在(隐蔽前)必须作水压试验。
三、判断题1、把管道看成一条线,用单根线条表示管道画出的图叫管道单线图。
(√)2、图纸标注比例1:50,图纸上的长度为2cm,它的实际长度为100cm。
(√)3、无缝钢管管径以公称直径×壁厚来表示,如DN400×4。
(×)4、管道坡度用“i”表示,坡向用单面箭头,箭头指向高的一端。
(×)5、管道标注标高,无注明时是指管中心标高。
(√)6、低压流体输送钢管,其钢管都是有缝钢管,一般用Q235钢制成。
(√)7、阀门类别一般用汉语拼音表示,如闸阀代号为“Z”(√)8、管子焊接,管子坡口可用坡口机、砂轮机打磨等,而不允许用氧-乙炔焰坡口加工。
(×)9、用气割加工的坡口,必须除去氧化皮,并将影响焊接质量凹凸不平处打磨平整。
(√)10、管道坡口有I型、V型、双V型、U型、X型等多种形式。
(√)11、管道敷设顺序一般是先装地上,后装地下,先装小管,后装大管。
(×)12、管道试压前,管道接口处,应先做好防腐及保温。
(×)13、管道系统试压时,应将压力缓缓上升至试验压力,如发现问题,允许带压修理。
(×)14、管道工程施工及验收规范是指导性技术法规,工程施工时,必须按照规范的规定施工。
(√)15、高空作业的要点是防止坠落和砸伤,操作时不准往下或往上抛材料、工具等物体。
(√)16、就地安装的压力表不应固定在振动较大的工艺设备和管道上。
(√)17、为了检验焊口的内部质量,而不能损伤焊口本身,因此进行无损探伤。
(√)18、管道及管道支座必要时可铺在冻土和松土上。
(×)19、闸阀水平安装时,阀杆必须垂直于地面并且手轮向上。
(√)20、法兰安装时,可用强紧螺栓的方法消除歪斜。
(×)21、管道安装的一般顺序是:先装地下,后装地上;先装大管道,后装小管道;先装支吊架,后装管道。
(√)四、问答题(每题10分)1、简述管道施工图的看图顺序?答:管道施工图看图顺序:首先看图纸目录,其次看施工说明书、材料表、设备表等一系列文字说明,然后看流程图、平面图、立面图、系统轴测图及详图的顺序逐一详细阅读。
2、简述焊接常见的缺陷。
答:焊接常见缺陷:⑴焊缝尺寸及形状不符要求;⑵咬边;⑶焊瘤;⑷弧坑;⑸气孔;⑹裂纹;⑺夹渣;⑻未焊透。
3、管道系统试压前应具备的条件是什么?答:⑴检查该系统的管道与设备完成情况;⑵施工应符合设计和相应的施工及验收规范等规定与要求;⑶支、吊架紧固可靠;⑷管线上所有临时用的堵板、夹具已清楚等;⑸试验用的临时加固措施安全可靠;⑹焊接外观检查和为无损探伤合格,焊缝及检查的部位未刷漆和绝热;⑺将不能参与的设备、仪表、附件与试验系统隔离或拆除,如安全阀、爆破片等;⑻试验用的压力表必须是经校验合格的压力表,标的精度不低于级,表的最大值为被测压力的(最大压力)倍,压力表不少于2块;⑼具有批准的实验方案;⑽确认无问题时,才能开始进行试压。
4、试述管工操作安全事项?答:⑴工作前,要检查工具是否完好,使用工具不能违章操作。
⑵要按制度申请与工作相适应的工作票、证,并已经批复;⑶管路土方施工要有防塌方安全技术措施,施工中要竖立警示牌和警示灯,施工后及时回填。
⑷在容器内工作时,要安排专人监护,使用安全电压照明,并搞好通风;⑸登高作业时,要专人接递工具,并负责监护,工具材料不许随意抛扔;抬扛重物时,听从统一指挥,相互照应;管道、锅炉安装施工中,要严格执行操作规程。
⑹登高作业时要备用防毒面具。
5、供水管道铺设一般采用哪种型式?答:在一般情况下管道应采用埋设,只有在特殊情况和特殊需要时才明设。
例如在开槽困难的岩石层中铺设,以及需经常对管道进行检修,拆换零件时,采用明设。
6、管道埋设深度一般由哪些要求?答:⑴非冰冻地区的管道埋深,主要由外部负荷载,管材强度及管道交叉等因素决定,一般不小于米。
⑵冰冻地区管道的管顶埋深除决定于上述因素外,还要考虑土壤的冰冻深度。
埋设深度的确定应通过管道热力计算,一般应距冻结深度以下米;⑶为保证非金属管管体不因动荷载的冲击破坏而降低强度,其管顶覆土深度不应少于~米。
7、干管弯曲部位的焊口有何要求?答:在该部位不要接支管,设计上要求接支管时,也要注意按规定要求离开焊口规定的距离(不小于一个管径),且不小于100毫米。
8、止回阀是什么样的阀门?有什么作用?答:止回阀是依靠介质本身的力量自动启闭的阀门。
它的作用是阻止介质倒流。
9、给水管道的连接方式有哪几种?答:给水管道的连接方式有:承插式钢性接口,承插式柔性接口,焊接接口,法兰接口,管道的伸缩式接口,螺纹接口等。
10、水泵启动后,流量不够的原因及处理措施?⑴水网及底阀堵塞;应清除杂物或修理。
⑵口环磨损严重,与叶轮间隙过大;应更换口环。
⑶出水口闸阀开得不够大;应适当开启闸阀。
⑷叶轮流道被堵塞,清理叶轮。
⑸吸水口端淹没深度不够;应适当降低吸水部分。
⑹电动机反转。
12、试术闸阀的优缺点?答:闸阀的优点是:流体阻力小,安装时不必考虑介质流动的方向,阀件所占长度较小。
闸阀可用于全启全闭的场合,也可作调节用。
明杆闸阀可从阀杆的升降高低观察出阀的开启度。
闸阀的缺点是:闸板易被流动介质擦伤影响密封性能,而密封面又不易检修。
另外,其安方位有一定的要求。
在狭窄的空间,明杆闸阀需考虑阀门开启时伸出阀杆手轮的高度。
12、压力管道设计资格类别、级别如何划分?答:压力管道设计资格类别、级别为:⑴GA类:长输管道,GA类又分为GA1和GA2两级;⑵GB类:公用管道,GB类又分为GB1和GB2两级;⑶GC类:工业管道,GC类又分为GC1和GC2两级。
13、不保温设备和管道的表面防烫温度为多少?在什么范围内需设防烫保温?答:不保温设备和管道的表面防烫温度为60℃,对下列范围内的设备和管道设置防烫隔热层:⑴距地面或操作平台高以内;⑵距操作面以内。
14、,20,0Cr18Ni9各为何种钢,钢材牌号符号意义是什么?答:为碳素结构钢牌号,Q235表示钢材屈服点为235N/mm2;A表示质量等级为A;F为沸腾钢;20为优质碳素钢牌号,牌号意义表示钢材的平均含碳量为%;0Cr18Ni9为不锈钢牌号,牌号表示钢材主要合金含量,0表示C≤%,Cr=~%,Ni=~%。
15、管螺纹连接有何优、缺点?答:适用于哪内管路的连接?管螺纹连接施工方便、简单,造价低廉,但连接的强度和严密可靠性不高。
其广泛用于工作压力低于采用水煤气钢管的生活用水、煤气、采暖等管道的连接。
