影响不锈钢管光亮退火的因素

不锈钢焊接件退火温度
摘要：
一、不锈钢焊接件退火的目的
二、不锈钢焊接件退火的理论温度与实际操作
三、304不锈钢焊接管去应力退火的数据
四、注意事项
正文：
不锈钢焊接件在焊接过程中，由于高温和焊接材料的影响，可能会导致晶间腐蚀、焊缝性能下降等问题。

为了消除这些缺陷，保证不锈钢焊接件的质量和使用寿命，退火处理是必不可少的。

一、不锈钢焊接件退火的目的
1.消除焊接过程中的残余应力，防止焊接件变形和裂纹。

2.恢复不锈钢焊接件的分子排列形式，提高其力学性能。

3.消除或减少晶间腐蚀倾向，提高不锈钢焊接件的耐腐蚀性能。

二、不锈钢焊接件退火的理论温度与实际操作
1.退火温度：理论上，不锈钢焊接件的退火温度应在1050～1100℃之间。

但实际上，根据生产经验和焊接件的厚度，退火温度可以控制在1040～1080℃。

2.保温时间：退火保温时间根据焊接件的厚度和实际需求进行调整，一般为1.5～2.5小时/100mm有效截面积。

三、304不锈钢焊接管去应力退火的数据
1.304不锈钢属于奥氏体不锈钢，合理加热温度应在300～350℃之间，不应超出450℃。

2.退火时间一般为1.5～2.5小时/100mm有效截面积。

四、注意事项
1.退火过程中，应严格控制温度，避免超出指定范围，以免析出铬的氮化物导致晶间腐蚀。

2.退火后，采用水浴急冷，以快速降低焊接件温度，防止晶间腐蚀。

3.对于超低碳和含有稳定化元素（如Ti、Nb）的不锈钢焊接件，需要在500～950℃的温度范围内进行退火处理。

通过以上分析和解答，我们可以了解到不锈钢焊接件退火处理的重要性和具体操作方法。

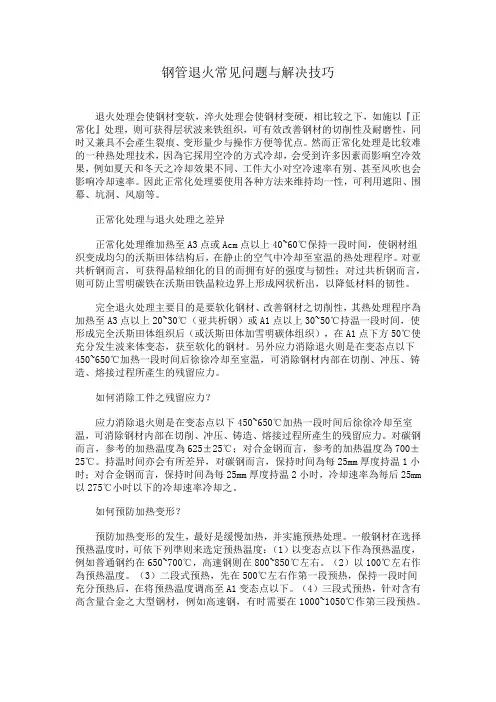

钢管退火常见问题与解决技巧退火处理会使钢材变软，淬火处理会使钢材变硬，相比较之下，如施以『正常化』处理，则可获得层状波来铁组织，可有效改善钢材的切削性及耐磨性，同时又兼具不会產生裂痕、变形量少与操作方便等优点。

然而正常化处理是比较难的一种热处理技术，因為它採用空冷的方式冷却，会受到许多因素而影响空冷效果，例如夏天和冬天之冷却效果不同、工件大小对空冷速率有别、甚至风吹也会影响冷却速率。

因此正常化处理要使用各种方法来维持均一性，可利用遮阳、围幕、坑洞、风扇等。

正常化处理与退火处理之差异正常化处理维加热至A3点或Acm点以上40~60℃保持一段时间，使钢材组织变成均匀的沃斯田体结构后，在静止的空气中冷却至室温的热处理程序。

对亚共析钢而言，可获得晶粒细化的目的而拥有好的强度与韧性；对过共析钢而言，则可防止雪明碳铁在沃斯田铁晶粒边界上形成网状析出，以降低材料的韧性。

完全退火处理主要目的是要软化钢材、改善钢材之切削性，其热处理程序為加热至A3点以上20~30℃（亚共析钢）或A1点以上30~50℃持温一段时间，使形成完全沃斯田体组织后（或沃斯田体加雪明碳体组织），在A1点下方50℃使充分发生波来体变态，获至软化的钢材。

另外应力消除退火则是在变态点以下450~650℃加热一段时间后徐徐冷却至室温，可消除钢材内部在切削、冲压、铸造、熔接过程所產生的残留应力。

如何消除工件之残留应力？应力消除退火则是在变态点以下450~650℃加热一段时间后徐徐冷却至室温，可消除钢材内部在切削、冲压、铸造、熔接过程所產生的残留应力。

对碳钢而言，参考的加热温度為625±25℃；对合金钢而言，参考的加热温度為700±25℃。

持温时间亦会有所差异，对碳钢而言，保持时间為每25mm厚度持温1小时；对合金钢而言，保持时间為每25mm厚度持温2小时，冷却速率為每后25mm 以275℃小时以下的冷却速率冷却之。

如何预防加热变形？预防加热变形的发生，最好是缓慢加热，并实施预热处理。

不锈钢光亮退火的若干问题1、不锈钢光亮退火的工艺目的及对炉子的要求1）消除加工硬化获取满意的金相组织光亮退火炉主要用来进行不锈钢在保护气氛下的成品热处理。

当使用性能要求不同时，对光亮退火后金相组织的要求就不同，光亮热处理的工艺也不同。

300系列奥氏体不锈钢典型的热处理工艺是固溶处理。

在升温过程中使碳化物溶入奥氏体，加热到1050～1150℃，适当保温一段短时间，使碳化物全部溶解于奥氏体，然后迅速冷却到350℃以下，得到过饱和固溶体即均匀的单向奥氏体组织。

这一热处理工艺的关键是快速冷却，要求冷却速度达到55℃/s，快速通过碳化物固溶后的再析出温度区(550～850℃)。

保温时间要尽量短，否则晶粒粗大，影响表面光洁度。

400系列铁素体不锈钢加热温度比较低(900℃左右)，并较多采用缓冷获得退火软化组织。

马氏体不锈钢采用退火方式，还可采用分段淬火再回火的方式处理。

从上述可知300系列与400系列不锈钢在热处理制度上差异很大，要想获得合格的金相组织，就要求光亮退火炉的冷却段设备有很大的调节余地。

所以，现代先进的光亮退火炉，在其冷却段往往采用强对流冷却，设三个冷却段，可单独调节风量。

沿带钢的宽度方向又分三个区段，通过风量导流调节带钢宽度方向的冷却速度，控制板型。

不锈钢冷轧带钢热处理的另一关键问题是要求整根带钢在宽度、长度上组织都很均匀。

马弗式光亮退火炉采用大尺寸马弗管，从马弗管外部均匀地组织加热气流螺旋式环绕而过，使带钢均匀加热。

而要确保带钢沿长度方向的组织均匀，就要保持带钢在加热炉中的线速度不变。

所以，在现代立式光亮热处理炉前后都装有可精密调整的辊式张力调整装置。

它不但要使带钢进出口速度满足热处理速度的要求，不受活套量空套或满套的影响，而且要根据带钢的板型情况建立并精密调整带钢小张力，满足板型的要求。

2）获得无氧化光亮的表面光亮退火，是在H2保护气氛下对带钢进行热处理。

要达到BA板的要求，必须非常严格地控制炉内保护气氛，尽量避免氧化。

退火对不锈钢组织和性能的影响摘要：研究了退火处理工艺对304不锈钢组织和硬度、抗拉强度和延伸率等力学性能的影响，为热线生产提供一定的数据支持。

关键字：304不锈钢；退火处理；力学性能一引言不锈钢通常是指铬含量（质量分数）在12～30%的铁基耐蚀合金。

通常将在大气、水蒸气和淡水等腐蚀性较弱的介质中不生锈的钢种称为不锈钢，将在酸、碱、盐等腐蚀性较强的环境中具有耐蚀性的钢种称为耐酸钢。

一般通称不锈钢和耐酸钢为不锈钢，是类型多、含碳量高、强度范围宽及用途广的高合金钢。

不锈钢既是抗蚀材料，又是耐磨材料、低温材料、无磁材料和耐热材料。

在冷加工的工序中，若制件出现加工硬化、可加工性变坏的现象，必须采用退火的热处理方法消除冷作硬化，使组织均匀和软化、硬度降低、可压力加工性改善。

本文主要研究退火对不锈钢组织和性能的影响。

二 304奥氏体不锈钢热处理1、热处理对304不锈钢组织的影响304 不锈钢是一种 18-8 系的奥氏体不锈钢。

该钢薄板材料冷加工以后，从微观角度看，滑移面及晶界上将产生大量位错，致使点阵产生畸变。

变形量越大时，位错密度越高，内应力及点阵畸变越严重，使其强度随变形而增加，塑性降低(即加工硬化现象)。

当加工硬化达到一定程度时，20辊轧机进行轧制时，便有开裂或断带的危险；在环境气氛作用下，放置一段时间后，工件会自动产生晶间开裂(通常称为“季裂”)。

所以 304不锈钢在冲压成形过程中，一般都必须进行工序间的软化退火(即中间退火)，以降低硬度，恢复塑性，以便能进行下一道加工。

为了选择其最佳的中间退火工艺，必须对其加工硬化和退火软化的规律和机理进行深入的研究。

在室温下304不锈钢中碳的溶解度很小，溶解度约0.006%。

随碳含量的增加，多余的碳以铬-铁碳化物的形式(主要是M23C6,也有少量的以 M7C3或 M3C)析出。

碳化物中 M23C6和 M7C3中铬含量约为42%~65%，与不锈钢的基体成分相比，碳化物中铬的含量远大于基体中铬的含量[1]。

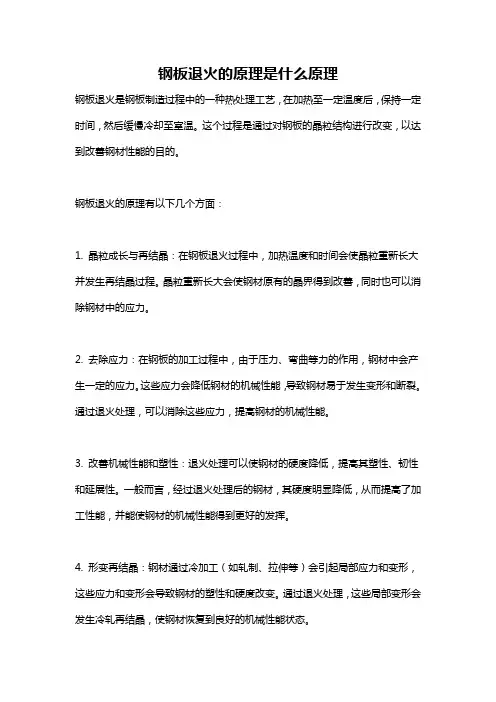

钢板退火的原理是什么原理钢板退火是钢板制造过程中的一种热处理工艺，在加热至一定温度后，保持一定时间，然后缓慢冷却至室温。

这个过程是通过对钢板的晶粒结构进行改变，以达到改善钢材性能的目的。

钢板退火的原理有以下几个方面：1. 晶粒成长与再结晶：在钢板退火过程中，加热温度和时间会使晶粒重新长大并发生再结晶过程。

晶粒重新长大会使钢材原有的晶界得到改善，同时也可以消除钢材中的应力。

2. 去除应力：在钢板的加工过程中，由于压力、弯曲等力的作用，钢材中会产生一定的应力。

这些应力会降低钢材的机械性能，导致钢材易于发生变形和断裂。

通过退火处理，可以消除这些应力，提高钢材的机械性能。

3. 改善机械性能和塑性：退火处理可以使钢材的硬度降低，提高其塑性、韧性和延展性。

一般而言，经过退火处理后的钢材，其硬度明显降低，从而提高了加工性能，并能使钢材的机械性能得到更好的发挥。

4. 形变再结晶：钢材通过冷加工（如轧制、拉伸等）会引起局部应力和变形，这些应力和变形会导致钢材的塑性和硬度改变。

通过退火处理，这些局部变形会发生冷轧再结晶，使钢材恢复到良好的机械性能状态。

5. 改善钢板的显微组织：钢材的晶粒结构与其物理性能密切相关。

在钢板的退火过程中，通过加热和保温，在一定条件下，晶粒的再排列和再组合会改善钢材的显微组织。

这种显微组织改善可以提高钢材的物理、化学和力学性能。

除了以上原理，钢板退火的工艺参数也会对退火效果产生影响。

例如，退火温度、保温时间和冷却速度等都会对钢材的晶粒结构和性能产生影响。

不同材质的钢板需要采用不同的退火工艺参数，以达到最佳的退火效果。

总之，钢板退火是通过改变钢材的晶粒结构，消除应力，改善钢材的物理、化学和力学性能的一种热处理工艺。

通过合理的退火工艺参数，可以提高钢板的加工性能、延展性和塑性，并增强钢材的综合性能，从而满足不同工程领域对钢材的需求。

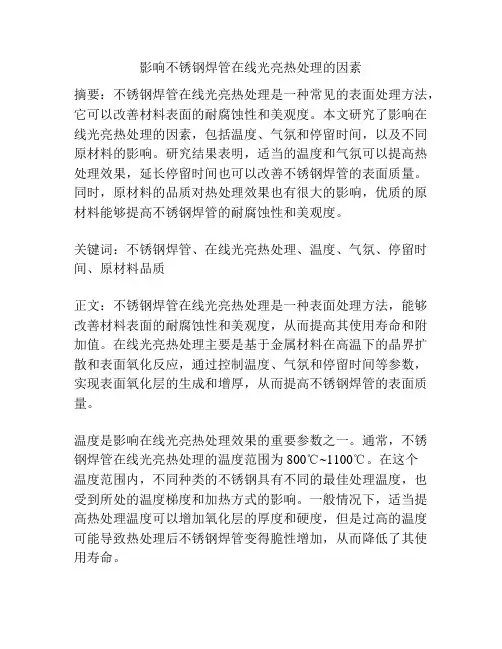

影响不锈钢焊管在线光亮热处理的因素摘要：不锈钢焊管在线光亮热处理是一种常见的表面处理方法，它可以改善材料表面的耐腐蚀性和美观度。

本文研究了影响在线光亮热处理的因素，包括温度、气氛和停留时间，以及不同原材料的影响。

研究结果表明，适当的温度和气氛可以提高热处理效果，延长停留时间也可以改善不锈钢焊管的表面质量。

同时，原材料的品质对热处理效果也有很大的影响，优质的原材料能够提高不锈钢焊管的耐腐蚀性和美观度。

关键词：不锈钢焊管、在线光亮热处理、温度、气氛、停留时间、原材料品质正文：不锈钢焊管在线光亮热处理是一种表面处理方法，能够改善材料表面的耐腐蚀性和美观度，从而提高其使用寿命和附加值。

在线光亮热处理主要是基于金属材料在高温下的晶界扩散和表面氧化反应，通过控制温度、气氛和停留时间等参数，实现表面氧化层的生成和增厚，从而提高不锈钢焊管的表面质量。

温度是影响在线光亮热处理效果的重要参数之一。

通常，不锈钢焊管在线光亮热处理的温度范围为800℃~1100℃。

在这个温度范围内，不同种类的不锈钢具有不同的最佳处理温度，也受到所处的温度梯度和加热方式的影响。

一般情况下，适当提高热处理温度可以增加氧化层的厚度和硬度，但是过高的温度可能导致热处理后不锈钢焊管变得脆性增加，从而降低了其使用寿命。

除了温度，气氛也是影响在线光亮热处理效果的重要参数之一。

通常，不锈钢焊管在线光亮热处理采用氢气、氮气或氩气等气体作为保护气氛。

气氛的选择主要是考虑其对不锈钢表面的影响，以及其对热处理氧化反应的促进作用。

不同气氛下的在线光亮热处理效果有很大的不同，例如氮气可以有效地控制氧化反应，使得表面形成均匀、细小的氧化层；而氢气和氩气可以提供更好的表面质量，并且可以减少不锈钢焊管表面的氧化反应，从而提高耐腐蚀性和美观度。

此外，停留时间也是影响不锈钢焊管在线光亮热处理效果的重要因素。

较长的停留时间可以使氧化层更加厚实、均匀，也可以提高表面的硬度和耐腐蚀性，但是过长的停留时间也可能导致表面上的晶界扩散过度，使得不锈钢焊管表面变得粗糙、不均匀。

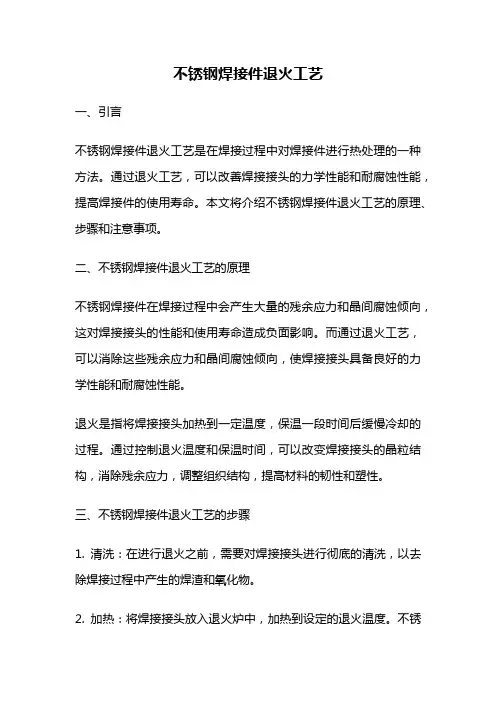

不锈钢焊接件退火工艺一、引言不锈钢焊接件退火工艺是在焊接过程中对焊接件进行热处理的一种方法。

通过退火工艺，可以改善焊接接头的力学性能和耐腐蚀性能，提高焊接件的使用寿命。

本文将介绍不锈钢焊接件退火工艺的原理、步骤和注意事项。

二、不锈钢焊接件退火工艺的原理不锈钢焊接件在焊接过程中会产生大量的残余应力和晶间腐蚀倾向，这对焊接接头的性能和使用寿命造成负面影响。

而通过退火工艺，可以消除这些残余应力和晶间腐蚀倾向，使焊接接头具备良好的力学性能和耐腐蚀性能。

退火是指将焊接接头加热到一定温度，保温一段时间后缓慢冷却的过程。

通过控制退火温度和保温时间，可以改变焊接接头的晶粒结构，消除残余应力，调整组织结构，提高材料的韧性和塑性。

三、不锈钢焊接件退火工艺的步骤1. 清洗：在进行退火之前，需要对焊接接头进行彻底的清洗，以去除焊接过程中产生的焊渣和氧化物。

2. 加热：将焊接接头放入退火炉中，加热到设定的退火温度。

不锈钢的退火温度通常在800°C到1100°C之间，具体温度需要根据不同材料和焊接接头的要求进行调整。

3. 保温：将焊接接头保持在退火温度下一段时间，以确保晶粒的再结晶和残余应力的消除。

保温时间一般为1小时左右。

4. 冷却：将焊接接头从退火炉中取出，缓慢冷却至室温。

快速冷却会使晶粒重新长大，影响退火效果。

四、不锈钢焊接件退火工艺的注意事项1. 控制退火温度和保温时间非常重要，过低的温度或时间可能无法达到退火效果，过高的温度或时间则会导致晶粒长大，影响性能。

2. 避免退火过程中的氧化和脱碳，可以通过气氛控制或采用保护剂来减少氧化和脱碳的发生。

3. 确保焊接接头的均匀加热，避免温度梯度过大，以免引起形变和应力集中。

4. 选择合适的冷却方式，避免快速冷却导致晶粒长大。

五、结论不锈钢焊接件退火工艺是提高焊接接头性能的重要方法。

通过控制退火温度和保温时间，可以消除焊接接头的残余应力和晶间腐蚀倾向，提高其力学性能和耐腐蚀性能。

不锈钢管退⽕的⼯艺流程退⽕是不锈钢管的⼀道热处理⼯序，其⽬的是为了消除残余应⼒，稳定尺⼨，减少变形与裂纹倾向。

光⽤⾁眼很难区分不锈钢焊管有没有退⽕，所以可以采取⼀些⽅法来帮您辨别。

01为什么不锈钢管要退⽕？1降低钢的硬度，提⾼塑性，以利于切削加⼯及冷变形加⼯2细化晶粒，均匀钢的组织及成分，改善钢的性能或为以后的的热处理做准备3消除钢中的残余内应⼒，以防⽌变形和开裂。

02什么是不锈钢退⽕？随着冷加⼯⽣产出来的管材，造成碳化物析出,晶格缺陷,组织和成分不⼀致，使不锈钢耐蚀性能下降。

这时候需要退⽕处理（或称固溶处理）。

03不锈钢管中的退⽕⼯艺有哪些？在⽣产中，退⽕⼯艺应⽤很⼴泛。

根据⼯件要求退⽕的⽬的不同，退⽕的⼯艺规范有多种，常⽤的有去应⼒退⽕、完全退⽕和球化退⽕等。

去应⼒退⽕。

不锈钢管去应⼒退⽕常见设备为不锈钢管连续光亮退⽕炉，这是⼀种马弗式光亮退⽕炉，保护⽓源采⽤氨分解炉并带⽓体纯化装置配套，传动⽅式可根据⽤户要求选择“不锈钢⽹带”或“不锈钢钢带”进⾏输送。

该设备具有控制先进、节能显著、维修⽅便等特点，全线加热区均采⽤PID⾃动多区控温。

将不锈钢带均匀排布到进料架上，通过传送带送⾄退⽕炉内，在有可控⽓氛保护下，加热到1050～1080℃，再保温⼀段较短的时间，可以把碳化物全部溶解于奥⽒体组织中，然后迅速冷却到350℃以下，可以获得过饱和固溶体也就是均匀的单向奥⽒体组织。

完全退⽕。

⽤以细化中、低碳钢经铸造、锻压和焊接后出现的⼒学性能不佳的粗⼤过热组织。

将⼯件加热到铁素体全部转变为奥⽒体的温度以上30～50℃，保温⼀段时间，然后随炉缓慢冷却，在冷却过程中奥⽒体再次发⽣转变，即可使钢的组织变细。

球化退⽕。

⽤以降低⼯具钢和轴承钢锻压后的偏⾼硬度。

将⼯件加热到钢开始形成奥⽒体的温度以上20～40℃，保温后缓慢冷却，在冷却过程中珠光体中的⽚层状渗碳体变为球状，从⽽降低了硬度。
