第19章车轮与轮胎车轮与轮胎是汽车的行走部件，安装在车架上，可以绕车轴转动并沿地面滚动。
轮胎及车轮连接车轴，接触地面。
轮胎及车轮将汽车发出的作用力传递给地面，同时将地面的反作用传回给汽车。
车轮与轮胎是汽车行驶系中的重要部件，其基本功用如下：1.支承汽车车体重量。
2.缓和由于路角不平引起的冲击力，接受和传递制动力和驱动力。
3.轮胎具有抵抗侧滑的能力，轮胎具有自动回下正的能力，使汽车正常转向，保持汽车直线驶。
4.有效提高通过性。
5.减小行驶阻力和能量消耗，提高运输效率。
19．1车轮现代的汽车车轮不但是安装的轮胎的骨架，也是将轮胎和车轴连接起来的旋转部件，通常车轮由轮毂、轮辋以及这两件元件之间的连接部分称为轮辐的元件所组成。
按照轮辐的结构，车轮可分为辐板式和辐条式，根据轮辋形式不同又可分为组装轮辋式，可调式车轮，对开式，可反装式车轮，根据车轮材质不同又有铝合金、镁合金、钢车轮之分。
目前在轿车和货车上广泛采用辐板式车轮。

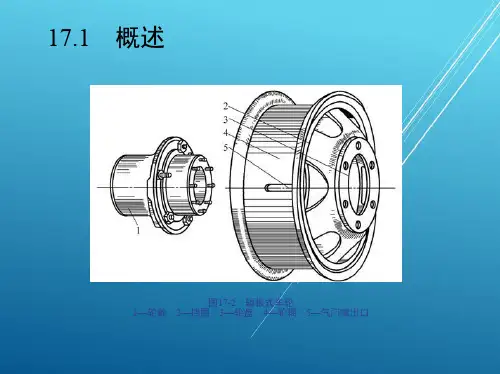

19.1.1辐板式车轮图19-1 辐板式车轮1-档圈 2-轮辋 3-辐板 4-气门嘴伸出口如图19-1所示：辐板3为一般为钢质圆板，它将轮毂和轮辋连接为一体，大多是冲压制成的，少数是与轮毂铸成一体。
后者多用于重型汽车上。
辐板与轮辋是铆接或焊接在一起的，对于采用无内胎轮胎的车轮，宜采用焊接法可提高轮辋的密闭性。
轿车的辐板采用材料较薄，常冲压成起伏各样形状，以提高刚度。
辐板上开有若干孔，用以减轻质量，同时有利于制动器散热，安装时可作把手。
19.1.2辐条式车轮如图19-2所示：轮辐有钢丝辐（a），是由价格昂贵钢丝辐条编制成，维修安装不便，一般用在赛车和高级轿车上。
另一种是和轮毂铸成一体的铸造辐条（b），一般用在重型汽车上，在这种结构的车轮上，轮辋1是用螺栓了和特殊形状的衬块2固定在辐条4上，为使轮辋与辐条对中好，在轮辋和辐条上都加工出配合锥面5。
图19-2 辐条式车轮1-轮辋 2-衬块 3-螺栓 4-辐条5-配合锥面 6-轮毂19.1.3轮辋按照轮辋结构特点的不同，轮辋可分为深槽式、平底式和对开式(可拆式)等三种形式。
汽车行驶系统——弹簧减震器结构图解汽车行驶系统——车轮和车辋结构图解汽车行驶系统——轮胎的结构全面图解汽车传动系统——传动系的种类图解汽车传动系统-—离合器总成结构图解汽车传动系统—-各类传动的结构图解

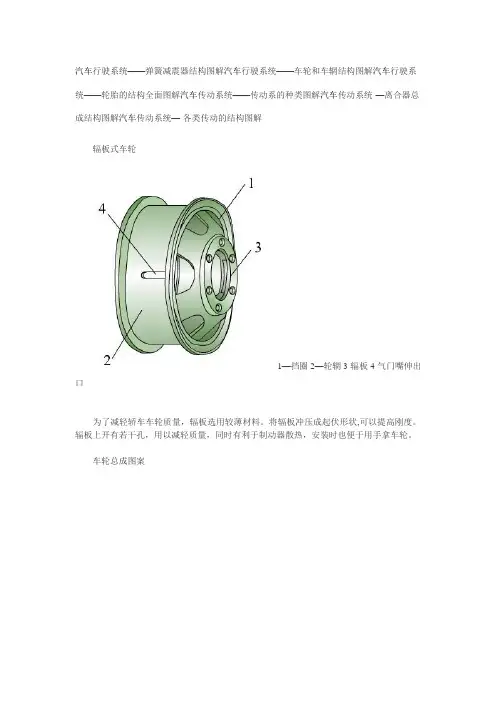

辐板式车轮
1—挡圈2—轮辋3-辐板4-气门嘴伸出口
为了减轻轿车车轮质量，辐板选用较薄材料。
将辐板冲压成起伏形状,可以提高刚度。
辐板上开有若干孔，用以减轻质量，同时有利于制动器散热，安装时也便于用手拿车轮。
车轮总成图案
1-车轮螺栓2-气门嘴3-车轮饰板4-轮辐板5—轮辋6-于午线轮胎7—平衡块及夹子
载货汽车双式后轮
在同一轮毂上安装两副相同的辐板和轮辋，就构成了双式车轮，这种车轮常用于负荷比较大的货车后桥上.
辐条式车轮
1—轮辋2-衬块3-螺栓4—辐条5-配合锥面6-轮毂
辐条式车轮，其轮辐由钢丝辐条编而成，一般用在赛车和高级轿车上.另一种是和轮毂铸成一体的铸造辐条如图(b)，一般装在重型汽车上。
深槽式轮辋
A-深槽轮辋B-平底轮辋C—对开式轮辋1、3-档圈2-锁圈
代号DC，（DropC—enterRim)这种轮辋中部是深凹形环槽便于外胎拆装。
深槽式轮辋结构简单，刚度大，重量相对轻，对于小尺寸弹性较大的轮胎最为适宜,多用于小轿车及其它小型车上。
平底轮辋P3024-34
代号（WFB),其一边的凸缘与轮辋制成一体，锁圈2嵌入轮辋的环槽内以阻止挡圈1的脱落。
主要用于中、重型载货汽车，自卸汽车和大客车。
对开式轮辋P3024-34
代号DT.此轮辋由左右可分的两部分组成。
两部分轮辋之间用螺栓紧固在一起.这种结构使轮胎的安装特别可靠，并且装卸也较方便。
