信号继电器

简述铁路信号继电器的特点和作用一、引言铁路信号继电器是现代铁路运输系统中不可或缺的设备，它扮演着至关重要的角色。

本文将简要介绍铁路信号继电器的特点和作用，以增加对该设备的了解。

二、信号继电器的定义铁路信号继电器是一种在铁路信号系统中用于转换和放大电信号的电子装置。

它能够控制轨道信号灯的显示，确保列车运行的安全。

三、信号继电器的特点高可靠性1.：信号继电器采用可靠的电子元件和系统，能够在各种恶劣环境和条件下正常工作，确保列车运行的稳定性和安全性。

快速响应2.：信号继电器能够迅速响应输入信号，并快速将输出信号传递给信号灯，以确保列车运行的及时性和准确性。

可编程性3.：信号继电器可以根据实际需要进行编程和配置，以满足不同路段的信号控制要求，并实现特定的列车运行模式。

模块化设计4.：信号继电器采用模块化设计，方便安装和维护。

当某个模块出现故障时，可以方便地更换而不影响整个信号系统的运行。

四、信号继电器的作用列车运行控制1.：信号继电器通过控制信号灯的显示，指导列车的运行。

例如，当信号灯显示红色时，列车需停车；当信号灯显示绿色时，列车可行驶。

列车接近预警2.：信号继电器可根据列车的位置和速度，提前预警列车驾驶员即将到来的转弯、隧道或其他列车的存在，确保列车行驶的安全。

调度管理 3.：信号继电器与调度系统相连，能够接收并处理调度指令，根据实时的运行情况对列车进行调度，保证协调的列车运行。

应急处理4.：信号继电器能够在发生紧急情况时，及时切断供电，保护信号系统和列车的安全。

五、未来发展趋势随着科技的迅速发展，信号继电器也不断更新换代。

未来的信号继电器将更加智能化、自动化和便捷化，能够更好地适应铁路运输系统的需求，并提供更高效、安全和可靠的运营。

六、结论铁路信号继电器是铁路运输系统中不可或缺的关键设备。

它具有高可靠性、快速响应、可编程性和模块化设计等特点，能够有效控制列车的运行，确保铁路运输的安全和顺畅。

未来，信号继电器将继续发展壮大，为铁路运输系统的发展和进步做出更大的贡献。

第五部分继电器、联锁、闭塞第一章信号继电器第一节概论一、继电器在铁路信号设备中的作用继电器是铁路信号设备的主要元件之一，在铁路信号的自动控制和远程控制系统中，用它可构成逻辑电路或作为执行元件直接监督和控制列车的运行。

继电器工作的好坏，将直接影响信号设备的安全运用和可靠动作。

因此，对继电器提出严格的要求：继电器的动作必须可靠和准确；使用寿命长；有足够的吸合和断开的能力；有较高的电气绝缘强度；有稳定的时间和电气参数。

否则，它将危及行车安全。

二、继电器的分类（1）按用途可分为：电力系统用的保护继电器；自动控制系统用的控制继电器；通信系统用的通信继电器；铁路信号系统用的信号继电器。

（2）按输入量的物理性质可分为：①直流继电器：反映电流的变化；②电压继电器：反映电压的变化；③功率继电器：反映功率的变化；④非电量继电器：反映非电量的继电器，有温度、压力、速度等继电器。

（3）按工作电流的种类可分为：①直流继电器：直流供电动作；②交流继电器：交流供电动作；③交直流继电器：交流或直流供电动作。

（4）按动作原理可分为：①电磁继电器，其原理是通过继电器线圈中的电流在磁路的可动部分（衔铁）的气隙中产生电磁力，带动接点系统改变接点位臵。

②感应继电器，这种继电器是一种利用一个交变磁场与另一交变磁场在可动翼片中感应的涡流相互作用，使翼片产生转距，带动接点动作。

③热力继电器，是利用两种膨胀系数不同的双金属片加热后单向弯曲的物理特性，使接点动作。

（5）按动作时间可分为：①快动作继电器：当通电或断电时接点的闭合或断开较快，动作时间小于0.1s。

②正常动作继电器：当通电或断电时接点的闭合或断开既不快也不慢，动作时间为0.1 s～0.3 s。

③缓动作继电器：当通电或断电时接点的闭合或断开较慢，又称缓吸或缓放，动作时间0.3 s以上。

三、继电器的参数1.额定值——继电器正常工作时，所接入的电源系统的电压或电流值。

2.工作值——继电器通电，使前接点全部闭合并且满足规定的接点压力，所需的电压（或电流）值3.吸起值——继电器通电，使动接点与前接点刚接触时的电压（或电流）值。

一、实验目的1. 理解信号继电器的基本结构和工作原理。

2. 掌握信号继电器的动作特性、返回特性和返回系数的计算方法。

3. 通过实验验证信号继电器在不同电流和电压下的动作和返回情况。

4. 熟悉信号继电器的实际应用和电路设计。

二、实验原理信号继电器是一种利用电磁力驱动接点动作的电器，广泛应用于铁路信号、电力系统、自动化控制等领域。

其基本原理是：当线圈中通入一定数值的电流时，由于电磁作用，衔铁会被吸引，带动接点系统改变状态，从而实现电路的通断。

三、实验仪器与设备1. 信号继电器1台2. 电流表1个3. 电压表1个4. 调压器1个5. 直流电源1个6. 实验电路板1块7. 连接线若干四、实验步骤1. 按照实验电路图连接实验电路，确保连接正确。

2. 将信号继电器安装到实验电路板上，并检查接线是否牢固。

3. 调整调压器，使电流表读数为0A，电压表读数为0V。

4. 慢慢调节调压器，使电流表读数逐渐增加，观察信号继电器的动作和返回情况。

5. 记录信号继电器动作时的最小电流值（动作值）和最大电流值（返回值）。

6. 计算信号继电器的返回系数，返回系数 = 返回值 / 动作值。

7. 重复步骤4-6，分别测量不同电流和电压下的动作值、返回值和返回系数。

8. 分析实验数据，验证信号继电器的动作特性、返回特性和返回系数的计算方法。

五、实验结果与分析1. 信号继电器的动作特性通过实验，我们发现信号继电器在电流从0A逐渐增加的过程中，当电流达到动作值时，继电器动作，衔铁带动接点系统改变状态，电路接通。

当电流继续增加时，继电器不会发生第二次动作。

2. 信号继电器的返回特性当电流逐渐减小至返回值时，继电器返回，衔铁带动接点系统恢复原状，电路断开。

当电流继续减小至0A时，继电器不会发生第二次返回。

3. 信号继电器的返回系数通过计算实验数据，我们发现信号继电器的返回系数在0.8-0.9之间，说明继电器的返回特性较好。

六、实验结论1. 信号继电器是一种利用电磁力驱动接点动作的电器，具有动作和返回特性。

信号继电器使用说明嘿，朋友们，今天咱们来聊聊信号继电器。

这可是一种神奇的小玩意儿，听起来复杂，其实用起来简直是小菜一碟。

你想想，生活中各种电器设备，如果没有信号继电器，那可真是个大麻烦。

比如你家里的灯开关，嘿，要是没有它，开关就得靠直接连线，那可就麻烦了，随时都得小心别碰到电了。

信号继电器就是个聪明的小家伙，能够在高电压和低电压之间架起一座桥，让你安全又轻松地操控各种设备。

信号继电器的工作原理其实也不复杂。

它就像是一个守门员，专门负责把信号从一个地方传递到另一个地方。

你按下开关，信号继电器就“咻”的一下，接收到这个信号，接着它就像变魔术一样，把信号传给其他电器。

让它们开或关，工作得飞快。

是不是感觉很神奇？这就是科技的魅力呀！信号继电器的耐用性也相当不错，毕竟它不怕高温，也不怕潮湿，真是个耐操的家伙。

说到使用信号继电器，大家最关心的就是怎么连接了。

连接起来也没什么难的。

先把信号继电器放在一个干燥通风的地方，不要让它“受凉”哦。

先把电源线接到继电器的输入端，注意，别搞混了。

然后，再把你想要控制的设备接到输出端。

这样一来，你就可以通过信号继电器来控制其他设备了。

是不是简单？就像玩拼图一样，按照步骤来就行。

不过，朋友们，使用信号继电器的时候，可别马虎。

一定要注意额定电压和电流。

否则，可别怪我没提醒你。

信号继电器是有自己工作范围的，如果超出了这个范围，它可能会罢工，甚至烧掉。

这样可就得不偿失了。

所以在接线的时候，一定要确认好电源的参数，确保在安全范围内使用。

别忘了，安装完之后，一定要测试一下。

可以用个小工具，看看信号继电器是否正常工作。

这个测试可是必须的，毕竟谁也不想在关键时刻遇到问题。

测试通过之后，恭喜你，你的小助手——信号继电器就可以开始工作啦！想想看，家里的灯、风扇、空调统统都能通过它轻松控制，简直就像给生活增添了几分便利，心里别提多美了。

信号继电器也并不是无懈可击的。

它也有自己的小缺点，比如说，长时间使用可能会出现接触不良的情况。

铁路信号继电器图解讲解1. 什么是铁路信号继电器？铁路信号继电器是一种用于控制铁路信号系统的设备，它可以通过接收输入信号并在输出端产生相应的控制信号来实现列车的安全运行。

信号继电器通常由电磁线圈、触点和辅助部件组成，其中电磁线圈通过接通或断开电流来控制触点的开合。

2. 铁路信号继电器的工作原理铁路信号继电器的工作原理可以分为两个方面：输入端和输出端。

输入端输入端主要由感应线圈和检测装置组成。

感应线圈负责接收来自轨道上的列车传来的输入信号，当列车经过时，感应线圈会感应到列车的存在，并将这个信息传递给检测装置。

检测装置根据感应线圈接收到的信息判断列车是否存在，并将结果传递给输出端。

输出端输出端主要由触点和辅助部件组成。

当从输入端接收到列车存在的信息后，输出端会根据这个信息产生相应的控制信号，并通过触点将这个控制信号传递给信号系统的其他部件，如信号灯、道岔等。

辅助部件则负责辅助触点的工作，如提供电源、保护触点等。

3. 铁路信号继电器的类型根据不同的功能和应用场景，铁路信号继电器可以分为多种类型。

以下是几种常见的铁路信号继电器类型：3.1. 列车接近继电器列车接近继电器主要用于监测列车是否靠近某个特定位置，当列车靠近时，它会产生一个控制信号来通知其他部件进行相应的操作，比如关闭道口闸门、改变信号灯状态等。

3.2. 道岔控制继电器道岔控制继电器用于控制铁路道岔的转向，在列车需要换轨时，它会产生一个控制信号来改变道岔的位置，使得列车能够顺利通过。

3.3. 闭塞区段继电器闭塞区段继电器用于划分铁路线路上的区段，并监测每个区段是否被占用。

当一个区段被占用时，它会产生一个控制信号来告知其他列车不要进入该区段，以确保列车的安全运行。

3.4. 信号灯控制继电器信号灯控制继电器用于控制铁路线路上的信号灯，根据列车的位置和状态，它会产生相应的控制信号来改变信号灯的显示，以指示列车是否可以行驶。

4. 铁路信号继电器的图解示意图下面是一个简化的铁路信号继电器图解示意图：从图中可以看出，铁路信号继电器主要由输入端、输出端和辅助部件组成。

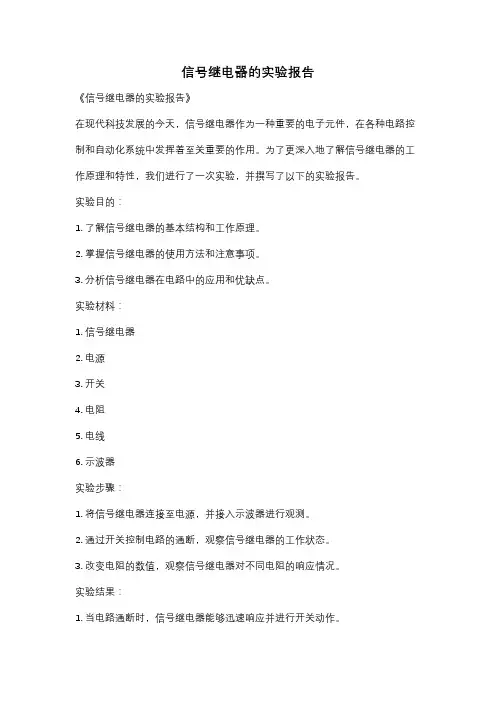

信号继电器的实验报告
《信号继电器的实验报告》
在现代科技发展的今天，信号继电器作为一种重要的电子元件，在各种电路控制和自动化系统中发挥着至关重要的作用。

为了更深入地了解信号继电器的工作原理和特性，我们进行了一次实验，并撰写了以下的实验报告。

实验目的：
1. 了解信号继电器的基本结构和工作原理。

2. 掌握信号继电器的使用方法和注意事项。

3. 分析信号继电器在电路中的应用和优缺点。

实验材料：
1. 信号继电器
2. 电源
3. 开关
4. 电阻
5. 电线
6. 示波器
实验步骤：
1. 将信号继电器连接至电源，并接入示波器进行观测。

2. 通过开关控制电路的通断，观察信号继电器的工作状态。

3. 改变电阻的数值，观察信号继电器对不同电阻的响应情况。

实验结果：
1. 当电路通断时，信号继电器能够迅速响应并进行开关动作。

2. 通过改变电阻的数值，我们发现信号继电器对电阻的大小具有一定的灵敏度，能够根据电阻的变化做出相应的动作。

3. 信号继电器在电路中的应用十分广泛，能够实现电路的控制和保护功能，具
有较高的可靠性和稳定性。

实验结论：
通过本次实验，我们深入了解了信号继电器的工作原理和特性，掌握了其使用
方法和注意事项。

同时，我们也认识到信号继电器在电路中的重要作用，以及
其在自动化系统中的广泛应用前景。

希望通过这次实验，能够更好地促进我们
对信号继电器的深入研究和应用，为电子技术的发展贡献自己的一份力量。
