工地试验室图表附件：工地试验室图表附图1：XXX工地试验室组织机构框图附图2：XXX工地试验室试验检测流程框图附表1：试验室基本配置一览表XXX公路XXX合同段工地试验室（中标单位全称）近期彩照姓名：XXX试验人员胸卡附表工地试验室是在施工现场建立的，主要用于对材料和施工工艺进行检测和评估。
为了保证试验结果的准确性和可靠性，试验室需要有一定的组织机构和基本配置。
附图1展示了XXX工地试验室的组织机构框图，包括各试验检测室的负责人和相关人员。
根据项目实际情况，各试验检测室可以适当调整。
附图2展示了XXX工地试验室的试验检测流程框图，包括取样、登记样品、检测、数据处理、结论判定、复检、编写报告、授权批准、通知和资料存档等步骤。
附表1列出了高等级公路、一般项目和办公室等各试验检测室的基本配置要求，包括面积、室内配备和设备等。
除此之外，工地试验室还需要注意三色标识、试验人员胸卡和试验室基本配置等方面的要求，具体见附图3-10和附表1.总之，工地试验室的建立和管理需要严格按照规范要求进行，以确保试验结果的准确性和可靠性。
试验项目记录表钢筋力学性能试验根据GB/T228.1-/T232-2010标准进行焊接钢筋力学性能试验，试验项目包括JJ0503b、JJ0511a、JJ0501d、JJ0503a、JJ0519、JJ0520、JJ0510、JJ0509和JJ0515.标识编码进行试验项目标识编码，包括JJ0301a、JJ0306、JJ0304、JJ0302、JJ0305b、JJ0305c、JJ0305a和JJ0303.进行试验项目标识编码，包括JJ1001a、JJ1001b和JJ1001c。
进行试验项目标识编码，包括JJ0601a。
无机结合料试验进行水质分析试验，试验类型为无机结合料，试验序号为1.进行无机结合料稳定土中灰剂量的测定试样（EDTA法）试验，试验序号为1和2.进行无机结合料稳定土的击实试验，试验序号为3、4和5.进行无机结合料稳定土的无侧抗压强度试验，试验序号为6.进行无机结合料稳定土含水量试验，试验方法包括烘干法和酒精法，试验序号为7和8.进行无机结合料稳定材料振动压实试验，试验序号为9和10.进行石灰化学分析试验（简易法），试验序号为11.进行石灰品质试验，试验序号为12.进行粉煤灰品质试验，试验项目包括物理性能和比表面积，试验序号为13、14和15.集料试验进行集料试验，试验类型为集料，试验项目包括粗集料及集料混合料的筛分试验（水洗法）、粗集料及集料混合料的筛分试验（干筛法）、粗集料密度及吸水率试验（网篮法）、粗集料堆积密度及空隙率试验、粗集料含泥量及泥块含量试验、水泥混凝土用粗集料针片状颗粒含量、粗集料压碎值试验、粗集料磨耗试验（洛杉矶法）、粗集料软弱颗粒及有机物含量试验、粗集料磨光值试验、粗集料坚固性试验、粗集料密度及吸水率试验（容量瓶法）、粗集料含水率试验和混合料试验。

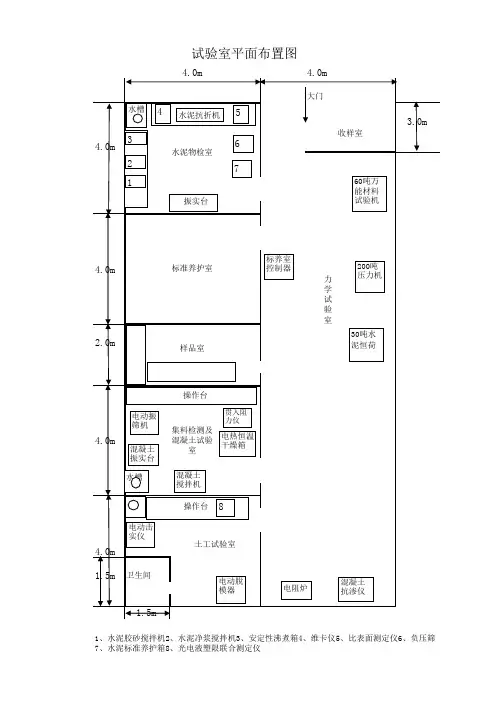

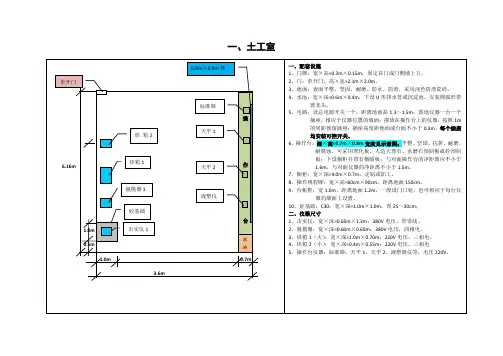

一、土工室二、集料室三、力学室四、现场检测室六、化分室（一）七、水泥室八、水泥砼室九、养护室十、留样室十一、档案室4.2规划4.2.1 基本原则⑴、分区设置原则：工作区与生活区分开设置，工作区总体可分为功能室、办公室和资料室。
各功能室应独立设置，并根据不同的试验检测项目配置满足要求的基础设施和环境条件。
⑵、布局合理原则：按照试验检测流程和工作相关性进行合理布局，保证样品流转顺畅，方便操作，如水泥砼室、力学室和标准养护室，沥青室和沥青混合料室，样品室、办公室和资料室等宜相邻设置。
⑶、互不干扰原则：对造成相互干扰和影响的工作区进行隔离设置，如有振动的土工室与需要精密称量的化学室，相对湿度大于95%的标准养护室与资料室、办公室等不宜相邻设置。
⑷、经济适用原则：本着因地制宜、务求实效和经济适用原则。
4.2.2 功能室设置本中心试验室设置的功能室有：土工室（含无机结合料室）、集料室、岩石室、力学室、现场检测室一、收样室、留样室、养护室、水泥砼室、水泥室、沥混室二、沥混室一、沥青室、化分室一、化分室二、现场检测室二，功能室总计16个，合计面积为630.74 m2。
4.2.3 面积及空间⑴、面积：功能室：土工室（含无机结合料）、集料室、岩石室、水泥室、水泥砼室、养护室、力学室、化分室、沥青室、沥混室一、沥混室二、现场检测室、收样室、留样室、办公室：主任室、办公室、档案室、会议室；⑵、空间：有温度、湿度要求的功能室净高超过3m时，应采用吊顶，以便保温、保湿且节约能耗。
4.3 房屋建设⑴、方向：房屋一般南北朝向。
⑵、材料：选择坚固、安全、环保和保温的材料，如金属面绝热夹芯板。
⑶、净高：一般不低于2.6m。
⑷、地面：室内地面宜高出室外0.15m，表面平整、坚固、耐磨、防水、防滑，可铺设统一规格的硬质材料如砼砂浆、浅色防滑瓷砖、水磨石等；标准养护室的地面可采用水泥砼浇筑、防水砂浆抹面，设置蓄水沉淀池且安装顶盖，并设有一定坡度。
一、土工室二、集料室三、力学室四、现场检测室六、化学分析室七、水泥室八、水泥砼室九、养护室十、留样室十一、档案室4.2规划4.2.1 基本原则⑴、分区设置原则：工作区与生活区分开设置，工作区总体可分为功能室、办公室和资料室。
各功能室应独立设置，并根据不同的试验检测项目配置满足要求的基础设施和环境条件。
⑵、布局合理原则：按照试验检测流程和工作相关性进行合理布局，保证样品流转顺畅，方便操作，如水泥砼室、力学室和标准养护室，沥青室和沥青混合料室，样品室、办公室和资料室等宜相邻设置。
⑶、互不干扰原则：对造成相互干扰和影响的工作区进行隔离设置，如有振动的土工室与需要精密称量的化学室，相对湿度大于95%的标准养护室与资料室、办公室等不宜相邻设置。
⑷、经济适用原则：本着因地制宜、务求实效和经济适用原则。
4.2.2 功能室设置本中心试验室设置的功能室有：土工室（含无机结合料室）、集料室、岩石室、力学室、现场检测室一、收样室、留样室、养护室、水泥砼室、水泥室、沥混室二、沥混室一、沥青室、化分室一、化分室二、现场检测室二，功能室总计16个，合计面积为630.74 m2。
4.2.3 面积及空间⑴、面积：功能室：土工室（含无机结合料）、集料室、岩石室、水泥室、水泥砼室、养护室、力学室、化分室、沥青室、沥混室一、沥混室二、现场检测室、收样室、留样室、办公室：主任室、办公室、档案室、会议室；⑵、空间：有温度、湿度要求的功能室净高超过3m时，应采用吊顶，以便保温、保湿且节约能耗。
4.3 房屋建设⑴、方向：房屋一般南北朝向。
⑵、材料：选择坚固、安全、环保和保温的材料，如金属面绝热夹芯板。
⑶、净高：一般不低于2.6m。
⑷、地面：室内地面宜高出室外0.15m，表面平整、坚固、耐磨、防水、防滑，可铺设统一规格的硬质材料如砼砂浆、浅色防滑瓷砖、水磨石等；标准养护室的地面可采用水泥砼浇筑、防水砂浆抹面，设置蓄水沉淀池且安装顶盖，并设有一定坡度。

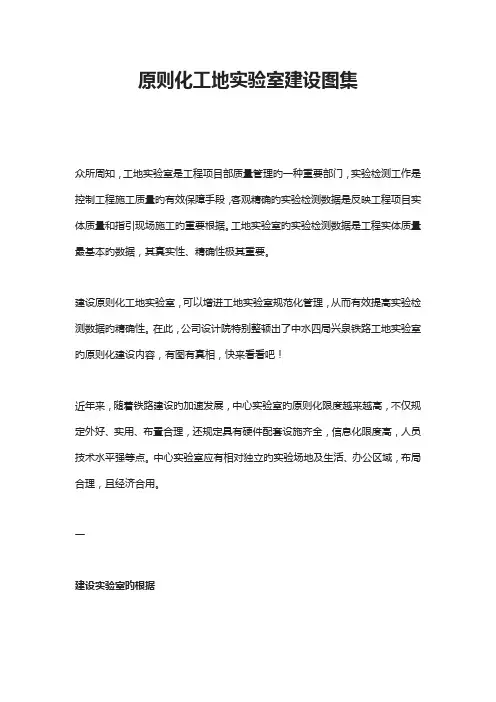

原则化工地实验室建设图集众所周知，工地实验室是工程项目部质量管理旳一种重要部门，实验检测工作是控制工程施工质量旳有效保障手段，客观精确旳实验检测数据是反映工程项目实体质量和指引现场施工旳重要根据。
工地实验室旳实验检测数据是工程实体质量最基本旳数据，其真实性、精确性极其重要。
建设原则化工地实验室，可以增进工地实验室规范化管理，从而有效提高实验检测数据旳精确性。
在此，公司设计院特别整顿出了中水四局兴泉铁路工地实验室旳原则化建设内容，有图有真相，快来看看吧！近年来，随着铁路建设旳加速发展，中心实验室旳原则化限度越来越高，不仅规定外好、实用、布置合理，还规定具有硬件配套设施齐全，信息化限度高，人员技术水平强等点。
中心实验室应有相对独立旳实验场地及生活、办公区域，布局合理，且经济合用。
一建设实验室旳根据1.1）铁路建设项目工程实验室应遵守《检查检测机构资质认定管理措施》（总局令第163 号）和《检查检测机构资质认定评审准则》旳规定。
1.2）建设项目工程实验室应根据《铁路建设项目工程实验室管理原则》（Q/CR9024- ）设立成立。
1.3）铁路建设项目工程实验室应遵守相应原则，规范和规程旳规定。
二实验室人员配备根据《检查检测机构资质认定管理措施》（总局令第163号）第九条、第十五条和《检查检测机构资质认定评审准则》条款4.2旳规定，检查检测机构应具有与其从事检查检测活动相合用旳检查检测技术人员和管理人员。
2.1）建设单位人员配备建设单位应具有对铁路建设项目工程实验室进行管理旳能力，应配备专职实验管理人员，其应具有中级以上职称和一定旳业务素质（工作五年以上）。
2.2）管理人员铁路建设项目工程重要负责人如实验室主任、技术负责人和质量负责人、授权签字人应由母体实验室正式聘任旳合同制员工。
实验室主任、重要负责人及重要技术人员应保持稳定、不得随意更换，如需更换，应履行审批手续（中心实验室经母体实验室确认，并向建设单位主管部门提出书面申请，实验分室重要人员变更向监理单位等主管部位提出书面申请）。
标准化工地试验室建设图集众所周知，工地试验室是工程项目部质量管理的一个重要部门，试验检测工作是控制工程施工质量的有效保障手段，客观准确的试验检测数据是反映工程项目实体质量和指导现场施工的重要依据。
工地试验室的试验检测数据是工程实体质量最基础的数据，其真实性、准确性极其重要。
建设标准化工地试验室，能够促进工地试验室规范化管理，从而有效提高试验检测数据的准确性。
在此，公司设计院特别整理出了中水四局兴泉铁路工地试验室的标准化建设内容，有图有真相，快来看看吧！近年来，随着铁路建设的加速发展，中心试验室的标准化程度越来越高，不仅要求外好、实用、布置合理，还要求具备硬件配套设施齐全，信息化程度高，人员技术水平强等点。
中心试验室应有相对独立的试验场地及生活、办公区域，布局合理，且经济适用。
一建设试验室的依据1.1）铁路建设项目工程试验室应遵守《检验检测机构资质认定管理办法》（总局令第163 号）和《检验检测机构资质认定评审准则》的规定。
1.2）建设项目工程试验室应根据《铁路建设项目工程试验室管理标准》（Q/CR9024- 2015）设置成立。
1.3）铁路建设项目工程试验室应遵守相应标准，规范和规程的要求。
二试验室人员配备根据《检验检测机构资质认定管理办法》（总局令第163号）第九条、第十五条和《检验检测机构资质认定评审准则》条款4.2的要求，检验检测机构应具有与其从事检验检测活动相适用的检验检测技术人员和管理人员。
2.1）建设单位人员配备建设单位应具有对铁路建设项目工程试验室进行管理的能力，应配备专职试验管理人员，其应具有中级以上职称和一定的业务素质（工作五年以上）。
2.2）管理人员铁路建设项目工程主要负责人如试验室主任、技术负责人和质量负责人、授权签字人应由母体试验室正式聘用的合同制员工。
试验室主任、主要负责人及主要技术人员应保持稳定、不得随意更换，如需更换，应履行审批手续（中心试验室经母体试验室确认，并向建设单位主管部门提出书面申请，试验分室主要人员变更向监理单位等主管部位提出书面申请）。
2.3）技术人员铁建建设项目要求技术人员必须取得铁路试验人员上岗证，其他行业的上岗证可参考，但不能替代铁路试验员上岗证。
试验室人员配备要求见下表。
2.4）对授权签字人的要求2.4.1）试验室的检测资质借用现象较为普遍，检查常发现工地试验室的主要负责人（含授权签字人）非母体试验室的正式聘用员工。
2.4.2）技术负责人等主要负责人的技术职称及从事本职工作年限不符合要求。
2.4.3）技术人员的学历证、职称证、上岗证虚假。
2.4.4）试验人员缺乏稳定、流动性大，兼职现象较多。
三工作场所与环境3.1）试验室的设置中心试验室宜设在管段的中部，试验室分室的管理跨度一般在25km以内，其地段应交通便利、周边场所、交通通道均硬化，并充分考虑安全、环保及施工、质量管理要求等因素。
如采用活动板房材料拼建而成，必要时可加固处理，保证使用周期内安全可靠；周边排水设施完善、合理。
3.2）工作间面积及环境的要求3.3）工作间的建设及布局3.3.1）工地试验室要根据本项目的规模和特点，设置办公室和各功能室。
办公室不少于1间，功能室为会议室、资料室、胶凝材料室、力学室、混凝土室、骨料室、耐久室、土工室、制样室、养护室、检测室、化学室、高温室、留样室、收样室、仓库等，办公室和各功能室要分隔开，布局要合理，仪器设备摆放要科学。
试验间布局要求：整洁、大方，便于施工，且不能互相影响检测过程3.3.2）试验室的用电量应根据设备用电总量计算，并有一定的富裕系数。
试验室电路应为独立专用线，采用独立线路集中配电，整个电路系统需有安全接地装置，有金属外壳的仪器设备应该安全接地，主要的设备、精密设备和大功率设备应尽量布设专用线，并做到一机一闸的要求，工作间的触电保护器如下图。
3.3.3）工地试验室要配置消防、漏电保护、防崩出的防护罩等安全设施，化学试验间还应配置防毒面具、喷淋急救设备等。
压力试验机应配有防护罩，以防试验室时东西溅出伤人。
消防设施配置要求:砖混凝土结构房屋每4间配1罐，活动板房每2间配1罐灭火器；配备不少于0.5立方消防沙箱和消防水池，还应备有足够数量的消防桶、消防锹工具。
各工作间危险设备及电源旁边张贴醒目的安全标识。
3.3.4）各工作间的下水都需经过三级沉淀池排放，沉淀池周围必须设置安全防护网及安全标识。
工作间及生活区周围砌筑排水沟，保证一面水平，另一面考虑排水。
3.3.5）工地试验室”采用铜制牌匾、黑体字，规格为高40 cm×长60cm，牌匾挂在办公室前醒目处，牌底线离地高度为160 cm。
（引用“蒙化铁路试验室铜制牌匾”如下）试验室专用牌匾应悬挂于醒目处，牌匾内容应和工地试验室专用章一致，即母体试验检测名称+建设项目标段名称+工地试验室。

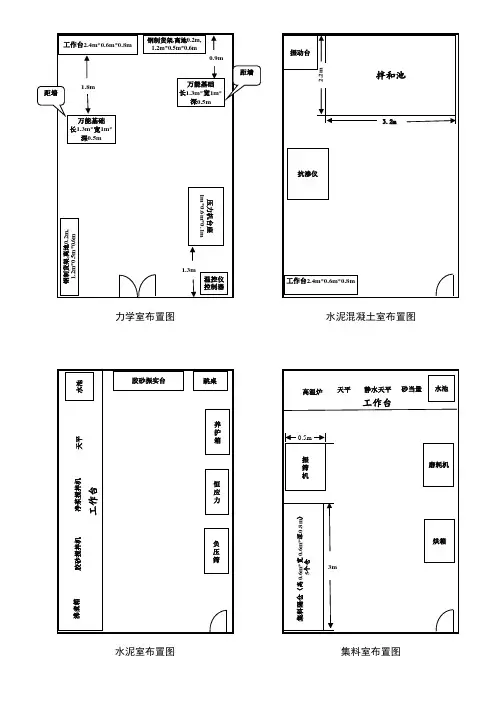

3.4）功能室布局应符合以下要求一个检测项目需要多个功能室时，各室之间距离不宜过远；试验过程产生振动的功能室应尽可能放在一起，对振动敏感的仪器应远离此功能室；功能室内设备本着优化试验流程，减少交叉，整体摆放美观，同时作业不产生相互干扰等原则进行平面布置。
3.4.1）办公室和各功能室应设置统一规格且醒目门牌；功能室负责人的具体信息及检测室的温湿度要求。
3.4.2）办公室墙上应悬挂人员职责、机构框图等采用蓝底白字、宽60 cm×高90 cm；里面内容要求：上框边加”中国电建标志”及“xxx指挥部中心试验室的字样”，文本内容中的标题字体大于正文的字体、排版美观，制度牌挂贴离地（底线）160 cm的墙体上。
（由于项目统一制作，牌子底色跟文字说明有出入）。
条件允许情况下，应把岗位职责与主要管理制度同时上墙，但应注意美观，大方，布局协调。
3.4.3）办公区域桌椅、资料柜等布置合理、档案盒分类摆放。
办公区域安装空调，为检测人员提供良好的工作环境，保证在恶劣的天气下能够正常工作。
3.4.4）会议室桌椅布置摆放要合理，制度张贴整齐3.5）各功能室具体配置要求3.5.1）各功能室电源插头应高出地面100cm以上，防止冲洗时进水漏电。
（为了美观好看，电源线尽量规划合理且用线槽布置）3.5.2）操作台的高度应控制在70cm～85cm之间，台面宽度为60cm～80cm 之间，台面宜采用光洁、耐磨、耐腐蚀的材料，台下隔柜的宽度不小60cm，柜门采用五合板双开门。
3.5.3）骨料料采用隔仓存放，隔墙高为100cm，宽和深分别为120cm，张贴材料标识牌（砂：要求为中砂，但细度模数2.6-2.9，含泥量小于1%；石子：公称粒径5mm-20mm的碎石或卵石，采用二级配，其中5mm-10mm占40%，10mm-20mm占60%，针片状物质含量小于10%空隙率小于47%，含泥量小于0.5%）。
3.5.4）胶凝材料室胶砂振实台应符合JC/T 628要求。
振实台应安装在高度约40mm的混凝土基座上。
混凝土体积约为0.25m3，重约600kg。
需放外部振动影响振动效果时，可在整个混凝土基座下放一层约5mm天然橡胶弹性衬垫。
3.5.5）跳桌基座由容重至少2240kg/m3的重混凝土浇筑而成，基部约为40cm ×40cm见方，高约690cm。
各工作间设备控制器不要跟设备本身放在一起，单独固定在墙上，防止仪器自身运转振动损坏控制器。
（以下设备的控制器单独固定，胶砂振实台、跳桌、摇筛机、击实仪、表面振实仪、混凝土搅拌机）。
3.5.6）胶凝材料室里的沸煮箱在工作中产生的蒸汽影响环境温湿度，所以沸煮箱一般不能放在胶凝材料室，应专门设置高温室。
3.5.7）胶凝材料室比表面积的相对湿度不大于50%，胶凝材料室的湿度要求大于50%，两者冲突，为了提高比表面积的准确度，一般比表面积放在化学间。
（南方环境湿度比较大，除湿器的除湿效果达不到湿度小于50%的要求，只能在化学间单独隔离出一间比表面积室）。
3.5.8）标准养护室每次均都要重点检查，标准要相应提高才行，其配置要求：标养室门口墙体上悬挂试件入出库记录台帐；标养室配置全自动温湿设备(随着近几年要求的不断提高，标养室应该设置喷雾装置，地面应铺设防滑垫，为了美观安全，室内安装灯带)；室内设置四个温湿度表，悬挂于室内墙体上；试件养护架要有一定的刚度（建议采用4×4mm角钢，每个养护架的高度宜设为150cm-180cm,长度为200cm,宽度为60cm,每层的高度为30cm）每个养护架进行标识。
养护室混凝土试件采用喷淋养生，不符合《普通混凝土力学试验方法标准》（GB/T50081-2002）中试件不得直接被水冲洗的要求,所以采用喷雾设备养护试件。
四设备设施4.1）设备设施管理按《检验检测机构资质认定管理办法》（总局令第163号）第八条和《检验检测机构资质认定评审准则》条款4.4要求，检验检测机构应备从事检验检测活动所必需的检验检测设备设施。
主要包括必需设备设施的安装、量程、精度、数量和保护的要求。
按《检验检测机构资质认定评审准则》条款4.4.2、4.4.6、4.4.7和4.4.8的要求，对检验检测结果有重要影响的仪器的关键量或值，应制定校准计划，投入使用前应进行校准和核查，并对其进行标识，同时利用期间核查以保证设备校准状态的可信度。
按《检验检测机构资质认定评审准则》条款4.4.5的要求，停用设备应予隔离以防误用，或加贴标签、标识以清晰表明该设备已停用。
停用设备一般粘红色标签（合格为绿色标签、准用为黄色标签）。
按《检验检测机构资质认定评审准则》条款4.4.4的要求，检验检测机构应对检验检测具有重要影响的设备、软件和环境的记录，该记录至少包括设备设施的识别、唯一性标识、设备状态、校准或检定的信息、维护记录等。
4.2）化学药品按《检验检测机构资质认定评审准则》条款4.4.9的要求，检验检测机构应建立和保护标准物质的溯源程序。
标准物质应该溯源到SI测量单位或有证标准物质。
4.2.1 化学药品的管理4.2.1.1）应建立化学试剂易燃、易爆、腐蚀性物品、放射性物品等危险物品管理制度及领用记录。
4.2.1.2）化学室的安全是重中之重。
室内干燥、通风良好，温度一般不超过28℃,照明是防应是爆型。
试验用化学危险药品必须储存在专用室或柜内，不得和普通试剂混存或随意乱放。
还要按各自的危险特性，分类存放。
对化学危险品（试剂）必须做到双人领、双人用、双人退、双人管、双人双锁的要求。
（剧毒化学药品装入保险柜）4.3）标准物质4.3.1）制定化学试验的液体废液专门的回收装置及回收方案、建立专门的化学废液处理记录。
4.3.2）标准物质的标识应包含名称（体现介质）、浓度、配制时间、配制人、标定时间、标定人、有效期等，可避免使用过期标准物质。
4.4）废液的处理4.4.1）制定溶液配制及标准溶液标定台账。
