公路水运工程工地试验室标准化建设与管理指南目录1 总则 (2)2 术语 (4)3 机构设置与人员配备要求 (5)4 仪器设备管理要求 (9)5 办公及试验场所配置要求 (12)6 标准规范规程配置要求 (32)7 制度建设 (34)8 检测报告与试验台账 (35)9 样品管理 (36)10 安全措施 (39)11 备案申请与核查 (43)附件1-18 (45)1 总则1.0.1 为促进工地试验室管理的标准化、规范化、精细化管理，全面提升工地试验室的综合能力和管理水平，确保检测数据的准确性，保证公路水运工程建设施工质量，特制定本指南。
1.0.2 本指南适用于国家及省审批、核准或列入国家及省基本建设计划的公路水运重点工程的工地试验室，国省道路网新建、改建、农村公路（含县乡路）、地方小型水运建设项目的工地试验室的可参照执行。
1.0.3 建设单位应在招标文件中明确提出工地试验室的检测能力、人员、仪器设备配备要求，并督促中标单位保证工地试验室的投入，加强对试验检测工作的监督检查。
1.0.4 工地试验室应当严格按照现行的国家和行业标准、规范、规程独立开展检测工作，不受任何干扰和影响，保证试验检测数据客观、公正、准确。
1.0.5 参与工程建设的施工、监理等从业单位应根据工程质量安全管理需要或合同约定，在工程现场可自行设立工地试验室，也可委托第三方试验检测机构设立工地试验室，设立工地试验室的母体均应具有相应的《公路水运试验检测机构等级证书》。
1.0.6 工地试验室开展的试验检测项目不得超出母体授权的项目及参数范围。
对授权范围以外的试验检测项目及参数应经项目业主认可后委托具有公路水运工程乙级及以上试验检测等级，并通过计量认证的试验检测机构承担。
2 术语2.0.1 工地试验室指公路水运工程建设过程中临时组建在工地现场从事试验检测工作的试验室，依据工程建设技术标准、规范、规程在施工现场对公路水运工程所用材料、构件、工程制品、工程实体的质量和技术指标进行自检或抽检2.0.2 母体试验室指承担公路水运工程试验检测业务、对试验检测结果承担责任并取得交通运输部质监总站或省级交通质监机构颁发的《公路工程试验检测机构等级证书》的试验检测机构（以下简称“母体试验室”）2.0.3试验检测人员是指经考试合格，具备相应公路水运工程试验检测知识、能力，并承担相应公路水运工程试验检测业务的专业技术人员。
3 机构设置与人员配备3.1 机构设置3.1.1 工地试验室应由项目业主委托（或招标）的试验检测机构或施工、监理单位所属的并取得交通运输部质监总站或省级交通质监机构颁发的《公路工程试验检测机构乙级及以上等级证书》的试验检测机构（以下简称“母体试验室”）在工程项目现场设立的工地试验室。
3.1.2 母体试验室对工地试验室的试验检测工作负责。
3.1.3 工地试验室名称：母体试验室（全称）+XXX高速公路+标段号（水运工程项目名称）+工地试验室，印章格式如下图1所示。
注：印章长60mm×宽25mm；印章里文字共三行，格式为五号宋体，第一行为母体试验检测机构名称，第二行为建设项目标段名称，第三行为工地试验室。
图1 工地试验室印章格式3.1.4组织机构框图工地试验室应完善组织机构，建立健全各项管理制度，设立试验检测人员岗位职责，机构框图应上墙，如图2所示。
图2 工地试验室组织机构框图3.2 人员配备要求3.2.1 工地试验室的授权负责人和试验检测人员必须是母体试验检测机构委派的正式聘用人员，资格要求为：1 授权负责人需从事试验检测工作三年以上，且须持有交通运输部核发的试验检测工程师资格证书；2 工地试验室试验检测人员需具有交通运输部核发的试验检测工程师或省交通运输厅核发的试验检测员资格证书。
3.2.2 施工及监理单位试验检测人员数量应满足工程试验检测需要，按施工合同额进行配备，具体要求为： 1 施工单位合同标价5000万元以下的至少4人；5000万元以上1亿元以下的至少6人；1亿元以上2亿元以下的至少8人；2亿元以上的至少10人。
2 监理单位的试验检测人员数量可按上述要求减半配备。
3.2.3 建设单位委托的第三方试验检测机构在现场组建工地试验室时，应根据检测项目和工程量合理配备试验检测人员，人员数量不低于15人。
3.2.4 施工监理单位工地试验室可根据实际需要配置适当数量的辅助人员（试验工）。
3.2.5 工地试验室所有人员的照片应上墙，如图3所示。
XXX 项目工地试验室检测人员授权负责人检测员 检测员（师）检测员（师）检测员（师）检测员（师） 检测员（师） 档案管理 结构检测 土工检测 力学检测 化学分析 化学分析 注：具体检测人员可根据实际情况进行添加图3 工地试验室人员配备3.2.6 试验检测人员在工作期间必须佩带胸卡，胸卡格式如图4所示。
图4 胸卡(宽70mm×长120mm)4 仪器设备管理4.0.1 根据工程现场检测工作实际需要或合同约定，配备合格的试验检测仪器设备，专人负责管理。
4.0.2 按照母体试验室的质量管理体系文件要求建立仪器设备档案（见表4.0.2），制定周期检定/校准/校验计划，定期检定/校准/校验和维护保养仪器设备。
对可自行校验的仪器设备，工地必配备符合量值溯源要求的专用计量器具，有与其从事检测和/或校准活动相适应的专业技术人员，按照《山东省公路水运工程试验检测仪器校验方法》进行校验。
表4.0.2 设备档案卷内目录清单格式9 设备的购置发票（复印件）4.0.3 工地试验室所有仪器设备均实行标识管理，应用“三色标识”表明其受控及检定或校准状态，并由设备管理人将“三色标识”张贴在仪器设备醒目处，如图5所示。
4.0.4 工地试验室所有仪器设备均建立仪器设备管理卡（见表4.0.4），并张贴在仪器设备正前方右上角，如图5所示。
图5表4.0.4 仪器设备管理卡格式4.0.5 如果仪器设备有过载或错误操作、或显示的结果可疑、或通过其他方式表明有缺陷时，应立即停止使用，并加以明显标识。
重新修复的仪器设备必须经检定或校准或校验等方式证明其功能指标已恢复，并经授权负责人确认后方可再次使用。
4.0.6 试验检测人员及时填写主要仪器设备使用及维修保养记录不得集中补填。
5 办公及试验场所配置要求5.1 基本要求5.1.1 工地试验室的检测和校准设施以及环境条件应满足相关法律法规、技术规范或标准的要求。
5.1.2 工地试验室应根据相关要求，选建在项目部或拌合场内。
工地试验室选址时要考虑安全、环保及施工要求等因素。
5.1.3“工地试验室”宜采用铜制牌匾，规格为高40cm ×60cm，牌匾设在办公室前醒目处，牌底线离地面高度为160 cm如图6所示。
图65.1.4 应设置在结构牢固、安全的房间内，并根据需要砌筑牢固平整的试验操作台，试验室面积应和申请的检测项目数量相符合，仪器设备布局合理、方便试验操作，且应干净整洁。
5.1.5 室内通风、采光好，化学分析、沥青及沥青混凝土室应配置通风设备。
5.1.6 试验室要综合考虑供电、排水等措施，有完善的消防设施。
5.1.7 试验室固体废弃物和废液等有害物质的处理应符合环保要求。
5.1.8 养护室、样品室、留样室等检测环境应满足试验检测规程要求和试验检测工作需要。
5.1.9 不同试验区域间的工作相互之间有不利影响时，应采取有效的隔离措施。
5.1.10 对影响工作质量和涉及安全的区域和设施应加以有效防护控制并设置安全警示。
5.2 面积及配制要求工地试验室要根据本项目规模和特点，设置办公室和各功能室，数量和面积一般符合下表要求。
表5.2 试验室面积及办公配备一览表11 样品室不少于10 分区，设货架两个12 现场检测仪器室不少于15 设货架两个13 废料区不少于30 土、砂、大小碎石分别设池，混凝土试块设平整的场地注：1.根据工程实际需要设置全部或部分检测室。
2.工作室应按规定式样设置门牌。
5.3 办公室布置要求5.3.1 职责、机构框图、各项规章制度等采用蓝底白字宽60cm×高90cm的标牌，挂（贴）离地（底线）150 cm 墙体上，如图7所示。
图75.3.2 办公桌、资料柜等布置、摆放合理，如图8所示。
图85.4 各功能室配置要求5.4.1 各功能室里的电源插头的安放位置应高出地面100cm以上，防止冲洗地面时进水导致漏电，如图9所示。
图95.4.2 工作台一般靠墙设立，水泥砂浆砌砖墙垛，钢筋混凝土预制板台面，大理石或瓷砖饰面。
工作台的高度应控制在70-85 cm之间，台面宽度60-80cm之间，墙垛宽60cm （留10厘米檐口），台下隔柜的宽度不小于60 cm，柜门采用拉卷式塑料百叶窗遮挡，如图10、图11所示。
图10图115.4.3 各功能室的操作规程等框图要上墙，制作尺寸为宽40 cm×高60cm，蓝底白字，如图12所示。
图125.4.4 仪器使用记录用硬面夹挂在相应的仪器操作规程下面，离地面一般140cm , 如图13所示。
图135.4.5 水泥室里的比表面积测定仪用外箱罩住，里面放干燥剂，如图14所示。
图145.4.6 水泥室的沸煮箱用外箱罩住，外箱上接一直径大于8 cm的塑料管通向室外，如图15所示。
图155.4.7 力学室中万能材料试验机要做安全防护罩，设钢质货架两个，一个用于摆放万能试验机配件，另一个用于存放破断的钢筋试样；配电动砂轮一个，用于打磨钢筋端口的毛刺；张贴各种规格、各种牌号的钢筋试样长度、力学参数、加荷速率表一张；各种规格抗压试件的加荷速率表一张，如图16、17、18、19 、20所示。
图16图17图18图19图205.4.8 水泥混凝土室应考虑洗刷用水的排出通道，如图21所示。

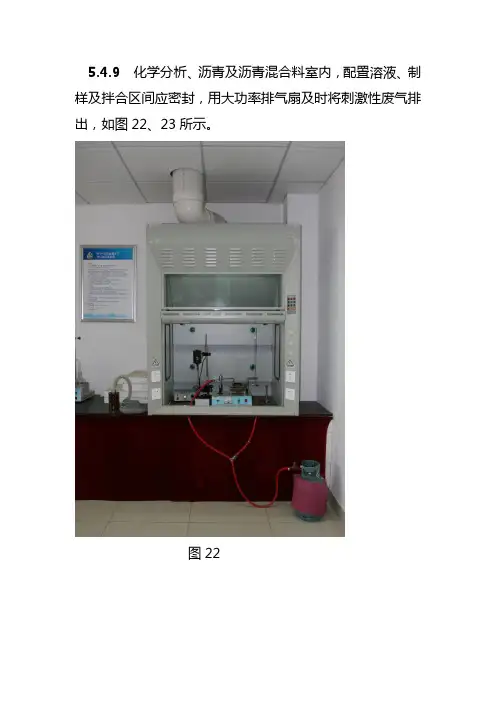

图215.4.9 化学分析、沥青及沥青混合料室内，配置溶液、制样及拌合区间应密封，用大功率排气扇及时将刺激性废气排出，如图22、23所示。
图22图235.4.10 样品室或留样室应干燥、通风，设钢质货架两个，分区设置并标明状态，如图24所示图245.4.11 废料区：分别对土、砂、碎石隔仓存放；混凝土试块在平整场地堆放，如图25所示，定期在项目办或总监办监督取证下清理。
图255.4.12 标准养生室配置要求：1 标准养生室门口的墙体上悬挂试件入、出库记录台账（见附件1），如图13所示。
2 标准养生室需配备全自动温湿设备，如图26所示。
图263 试验养护架要有一定的刚度（建议采用4mm×4mm 角钢），每个养护架应用大写英文字母编号，如图27所示。
图274 标准养生室内需设置两个温湿度表，悬挂在养护架顶端上方10cm处，如图28所示。
图285 地面上要设置环形水槽，便于室内水排向室外，水槽断面尺寸为宽8cm×深5cm，如图29所示。
