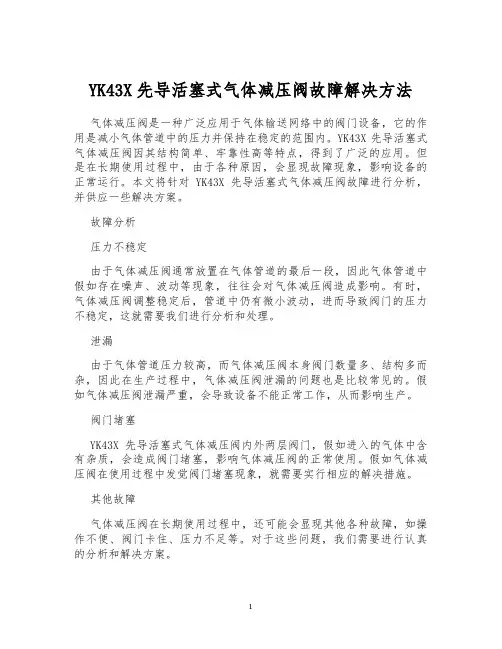

YK43X先导活塞式气体减压阀故障解决方法气体减压阀是一种广泛应用于气体输送网络中的阀门设备，它的作用是减小气体管道中的压力并保持在稳定的范围内。
YK43X先导活塞式气体减压阀因其结构简单、牢靠性高等特点，得到了广泛的应用。
但是在长期使用过程中，由于各种原因，会显现故障现象，影响设备的正常运行。
本文将针对YK43X先导活塞式气体减压阀故障进行分析，并供应一些解决方案。
故障分析压力不稳定由于气体减压阀通常放置在气体管道的最后一段，因此气体管道中假如存在噪声、波动等现象，往往会对气体减压阀造成影响。
有时，气体减压阀调整稳定后，管道中仍有微小波动，进而导致阀门的压力不稳定，这就需要我们进行分析和处理。
泄漏由于气体管道压力较高，而气体减压阀本身阀门数量多、结构多而杂，因此在生产过程中，气体减压阀泄漏的问题也是比较常见的。
假如气体减压阀泄漏严重，会导致设备不能正常工作，从而影响生产。
阀门堵塞YK43X先导活塞式气体减压阀内外两层阀门，假如进入的气体中含有杂质，会造成阀门堵塞，影响气体减压阀的正常使用。
假如气体减压阀在使用过程中发觉阀门堵塞现象，就需要实行相应的解决措施。
其他故障气体减压阀在长期使用过程中，还可能会显现其他各种故障，如操作不便、阀门卡住、压力不足等。
对于这些问题，我们需要进行认真的分析和解决方案。
故障解决方法压力不稳定1.气体管道中加添储气罐，能够缓解管道中的压力波动，从而削减气体减压阀在管道中显现的波动。
2.将气体减压阀安装在管道的起始端，这样能够保证减压阀的压力稳定性，同时也可以更便利地进行检查和调试。
3.优化气体管道的管径，这样可以最大程度地削减管道中气流的动量，从而达到更为稳定的气体减压效果。
泄漏1.检查气体减压阀的密封性能，确保密封处没有松动或裂纹。
2.检查气体减压阀的调整机构，确保调整手轮旋转快捷，不卡滞。
3.在气体减压阀上喷涂一些密封剂，能够起到确定的密封作用，这也是一种较为常见的应对泄漏的措施。
空气减压阀工作原理空气减压阀是一种常见的控制元件，主要用于调节气体压力，保证系统中气体压力稳定。
本文将详细介绍空气减压阀的工作原理。
一、空气减压阀的组成空气减压阀由主体、调节机构、弹簧、阀芯、进气口、出气口等几个部分组成。
主体通常由铜、铸铁、钢等材料制成，具有一定的强度和耐腐蚀性，能够承受一定的压力。
调节机构包括手动调节和自动调节两种，手动调节通常是通过手柄或旋钮来实现，自动调节则是通过传感器、电磁铁等来实现。
弹簧是空气减压阀的关键部分，能够控制气体进出口之间的压力差。
弹簧的弹性系数决定了减压阀的调节范围。
阀芯是控制气体流动的关键部分，通常由弹簧、活塞、阀座等几部分组成，能够控制气体的进出口。
进气口和出气口是减压阀的两个重要部分，进气口是气体进入减压阀的地方，而出气口则是气体从减压阀中排出的地方。
二、空气减压阀的工作原理空气减压阀的工作原理可以分为两个阶段：调节阶段和维持阶段。
1. 调节阶段在调节阶段，气体从进气口进入减压阀，经过阀芯控制进出口的大小，从而调节气体的压力。
当气体压力超过设定值时，阀芯会自动关闭，减小气体流量，从而达到减压的目的。
在这个阶段，减压阀的弹簧起着重要的作用。
当气体压力增加时，弹簧会被压缩，阀芯会向下移动，从而减小进出口的大小，降低气体流量，使气体的压力得到控制。
2. 维持阶段在维持阶段，减压阀会维持气体的压力稳定，避免由于气体压力的变化而引起的系统故障。
在这个阶段，减压阀的弹簧会保持一定的压缩程度，阀芯会保持一定的位置，从而保持气体流量的稳定。
三、空气减压阀的应用空气减压阀广泛应用于各种气体控制系统中，如空气压缩机、氧气制备系统、气动控制系统等。
它可以保证系统中气体的压力稳定，从而保证系统的正常运行。
在工业生产中，空气减压阀还常常与其他控制元件一起使用，如流量计、压力表等，形成一个完整的气体控制系统，实现对气体流量和压力的精确控制。
总之，空气减压阀是一种重要的气体控制元件，其工作原理简单，应用广泛。
QTY型空气减压阀使用说明书北京市益铁科技有限责任公司电话：010- 51220418 /51220428QTY型空气减压阀用途与特征空气减压阀（调压阀）是气动系统用来减压和积压的压力控制元件。
它采用进气节流减压，靠力的平衡和溢流的稳压。
调解手柄，可获得规定范围内的任意压力，产品出厂配有压力表。
型号QTY—L8QTYL—L10QTY—L15QTY—L20QTY—L25QTY—L40QTY—L50公称通径（mm）8 10 15 20 25 40 50最大输出压力（mpa）1调压范围（mpa）0.05—0.8最大流量（cm3/min）900 1100 1300 2100 2650环境.介质温度（℃）-40—601、调压阀可以任意位置安装，但尽可能垂直方向安装（手柄在顶上或在下面）。
2、安装时须按阀体上箭头所示方向进行配管安装，该方向即为气体流动方向。
3、调压阀可单独使用，但调压阀进气口前端设置分水滤气器效果更佳。
因未经分水滤气器过滤的空气的冷凝水，油污及灰尘会堵塞调压阀，使调压阀动作不良。
若下游回路需要给油，油雾器应安装在调压阀出气侧。
当与分水滤气器、油雾器组合使用时，应按分水滤气器安装于进气方向最前面，调压阀次之，最后是油雾器。
4、安装调压阀时，要先将连接配管内的灰尘，切屑清除干净，配管螺纹应与调压阀连接螺纹相同，配管不可过量旋入，端部应留1.5-2个螺纹宽度。
5、安装调压阀时其底部螺纹处要出60mm以上空间，以便维修。
6、调压阀安装完毕，按图1通气之前请松开螺母③，然后调整手柄①，按逆时针方向旋转，直至弹簧④及⑤处于自由状态为止，接通开始通气，并将调整手柄①按顺时针方向旋转，直旋到压力表上的读数到达所需要的调整压力时为止，调整完毕，拧紧螺母③。
此项调整是在流量为零时进行，即静止状态下进行调整，工作时则在有流量的状态下发生变化。
维护、保养、拆装1、平衡状态下，溢流口有气体溢出。
此时○1检查进气阀和溢流阀是否有灰尘或损坏，有灰尘则需取下清除。

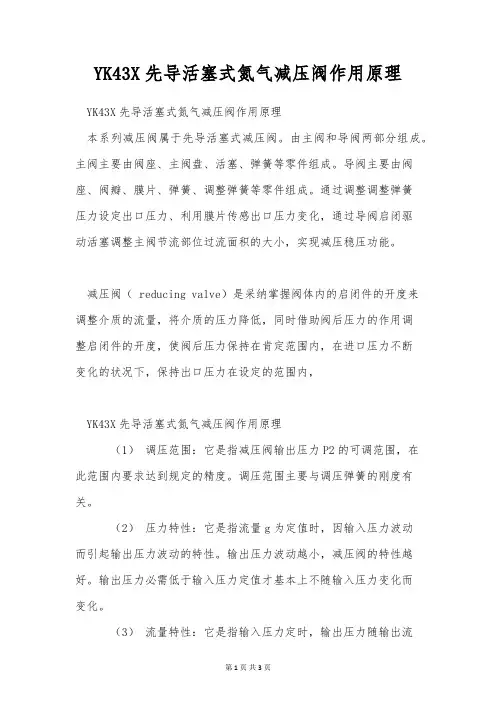

YK43X先导活塞式氮气减压阀作用原理YK43X先导活塞式氮气减压阀作用原理本系列减压阀属于先导活塞式减压阀。
由主阀和导阀两部分组成。
主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。
导阀主要由阀座、阀瓣、膜片、弹簧、调整弹簧等零件组成。
通过调整调整弹簧压力设定出口压力、利用膜片传感出口压力变化，通过导阀启闭驱动活塞调整主阀节流部位过流面积的大小，实现减压稳压功能。
减压阀（ reducing valve）是采纳掌握阀体内的启闭件的开度来调整介质的流量，将介质的压力降低，同时借助阀后压力的作用调整启闭件的开度，使阀后压力保持在肯定范围内，在进口压力不断变化的状况下，保持出口压力在设定的范围内，YK43X先导活塞式氮气减压阀作用原理（1）调压范围：它是指减压阀输出压力P2的可调范围，在此范围内要求达到规定的精度。
调压范围主要与调压弹簧的刚度有关。
（2）压力特性：它是指流量g为定值时，因输入压力波动而引起输出压力波动的特性。
输出压力波动越小，减压阀的特性越好。
输出压力必需低于输入压力定值才基本上不随输入压力变化而变化。
（3）流量特性：它是指输入压力定时，输出压力随输出流量g的变化而变化的持性。
当流量g发生变化时，输出压力的变化越小越好。
一般输出压力越低，它随输出流量的变化波动就越小。
YK43X先导活塞式氮气减压阀作用原理l、本阀由主阀和导阀两部分组成，主阀体下部有下盖、主阀弹簧、主阀瓣，主阀瓣由主阀弹簧支撑，使主阀处于密封状态。
主阀体上部有活塞、缸套等；当活塞受介质压力后，靠缸套导向推动主阀瓣，使阀门开启；导阀体内有导阀弹簧、导阀瓣，膜片等，导阀弹簧支撑导阀瓣，使导阀处于密封状态；导阀上盖内有调整弹簧、调整螺栓，便于调整所需的工作压力。
2、本阀出厂时，主阀与导阀是关闭的，使用时，顺时针方向旋转调整螺栓，顶开导阀瓣，介质由"a'道通入导阀腔进入"S'道，靠介质压力推动活塞，使主阀瓣开启，介质流向阀后，同时由"B'道进入膜片下腔。
空气减压阀工作原理空气减压阀是一种用于控制气体压力的装置，它能够将高压气体降低到一定的压力范围内。
在许多工业和商业应用中，空气减压阀都是必不可少的设备。
本文将介绍空气减压阀的工作原理及其应用。
一、空气减压阀的工作原理空气减压阀是一种机械装置，它基于一系列的弹簧和活塞来控制气体压力。
当高压气体进入空气减压阀时，它会通过进气口流入阀体中。
进入阀体后，气体会推动一个活塞，这个活塞是与弹簧相连的。
随着气体压力的增加，活塞会向上移动，同时弹簧也会被压缩。
当活塞达到一定高度时，它就会压缩弹簧，这会使弹簧向下施加一个反向力。
这个力会抵消气体压力的作用，从而使气体压力保持在一个稳定的范围内。
当气体压力下降时，弹簧会重新膨胀，从而推动活塞向下移动。
这个过程会导致气体从出气口流出，从而降低气体压力。
因此，空气减压阀的工作原理是基于弹簧和活塞的协同作用，通过不断的调整弹簧的张力来控制气体压力。
二、空气减压阀的应用空气减压阀广泛应用于许多工业和商业领域。
以下是一些典型的应用场景：1. 气动系统在许多工业应用中，气动系统是必不可少的。
气动系统通过使用压缩空气来驱动各种机械设备和工具。
在这种情况下，空气减压阀用于控制压缩空气的压力，以确保系统能够正常运行。
2. 液压系统液压系统是一种通过使用液体来驱动机械设备的技术。
在液压系统中，空气减压阀用于控制液体的压力，以确保系统能够正常运行。
3. 空气压缩机空气压缩机用于将气体压缩成高压气体。
在这种情况下，空气减压阀用于控制压缩空气的压力，以确保系统能够正常运行。
4. 气体输送系统气体输送系统用于将气体从一个地方输送到另一个地方。
在这种情况下，空气减压阀用于控制气体的压力，以确保气体能够稳定地被输送。
三、结论空气减压阀是一种重要的气体控制装置，它能够将高压气体降低到一定的压力范围内。
空气减压阀的工作原理是基于弹簧和活塞的协同作用，通过不断的调整弹簧的张力来控制气体压力。
空气减压阀广泛应用于许多工业和商业领域，包括气动系统、液压系统、空气压缩机和气体输送系统等。

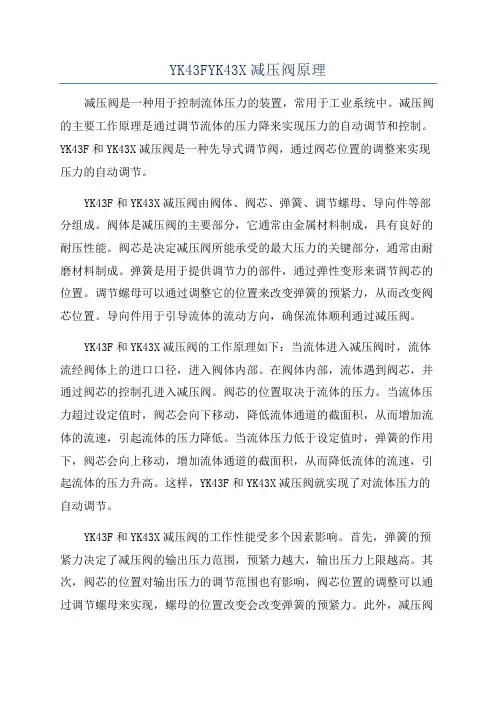

YK43FYK43X减压阀原理减压阀是一种用于控制流体压力的装置，常用于工业系统中。
减压阀的主要工作原理是通过调节流体的压力降来实现压力的自动调节和控制。
YK43F和YK43X减压阀是一种先导式调节阀，通过阀芯位置的调整来实现压力的自动调节。
YK43F和YK43X减压阀由阀体、阀芯、弹簧、调节螺母、导向件等部分组成。
阀体是减压阀的主要部分，它通常由金属材料制成，具有良好的耐压性能。
阀芯是决定减压阀所能承受的最大压力的关键部分，通常由耐磨材料制成。
弹簧是用于提供调节力的部件，通过弹性变形来调节阀芯的位置。
调节螺母可以通过调整它的位置来改变弹簧的预紧力，从而改变阀芯位置。
导向件用于引导流体的流动方向，确保流体顺利通过减压阀。
YK43F和YK43X减压阀的工作原理如下：当流体进入减压阀时，流体流经阀体上的进口口径，进入阀体内部。
在阀体内部，流体遇到阀芯，并通过阀芯的控制孔进入减压阀。
阀芯的位置取决于流体的压力。
当流体压力超过设定值时，阀芯会向下移动，降低流体通道的截面积，从而增加流体的流速，引起流体的压力降低。
当流体压力低于设定值时，弹簧的作用下，阀芯会向上移动，增加流体通道的截面积，从而降低流体的流速，引起流体的压力升高。
这样，YK43F和YK43X减压阀就实现了对流体压力的自动调节。
YK43F和YK43X减压阀的工作性能受多个因素影响。
首先，弹簧的预紧力决定了减压阀的输出压力范围，预紧力越大，输出压力上限越高。
其次，阀芯的位置对输出压力的调节范围也有影响，阀芯位置的调整可以通过调节螺母来实现，螺母的位置改变会改变弹簧的预紧力。
此外，减压阀的压力调节精度也是一个重要的性能指标，它决定了减压阀对压力波动的容忍程度。
YK43F和YK43X减压阀的应用领域广泛，常见于工业系统中，如石油、化工、冶金、化肥等行业。
它们在系统中的作用是保护管道和设备免受过高的压力影响，同时保证系统的正常运行。
减压阀的应用可以避免管道爆炸、设备损坏和系统故障等问题的发生，对于工业生产起着重要的作用。
YK43F/X气体减压阀
气体减压阀YK43F应用范围：
气体减压阀产品主要用于气体管路，如空气、氮气、氧气、氢气、液化气、天然气等气体。
气体减压阀减压阀按结构形式可分为薄膜式、弹簧薄膜式、活塞式、杠杆式和波纹管式；按阀座数目可人为单座式和双座式；按阀瓣的位置不同可分为正作用式和反作用式。
本类阀门在管道中一般应当水平安装。
按使用介质可分为蒸汽减压阀,空气减压阀,气体减压阀等.
氮气专用减压阀YK43F-25C按介质可以分为氮气减压阀、氢气减压阀、氧气减压阀等。
减压阀的基本作用原理是靠阀内流道对水流的局部阻力降低水压，水压降的范围由连接阀瓣的薄膜或活塞两侧的进出口水压差自动调节。
定比减压原理是利用阀体中浮动活塞的水压比控制，进出口端减压比与进出口侧活塞面积比成反比，这种减压阀工作平稳无振动，使得国内减压阀生产技术进一步提高；
氮气专用减压阀YK43F-40C--减压阀是一种自动降低管路工作压力的专门装置，它可将阀前管路较高的液体压力减少至阀后管路所需的水平。
减压阀的构造类型很多，按结构形式可分为薄膜式、弹簧薄膜式、活塞式、杠杆式和波纹管式等。
按阀座数目可人为单座式和双座式。
按阀瓣的位置不同可分为正作用式和反作用式。

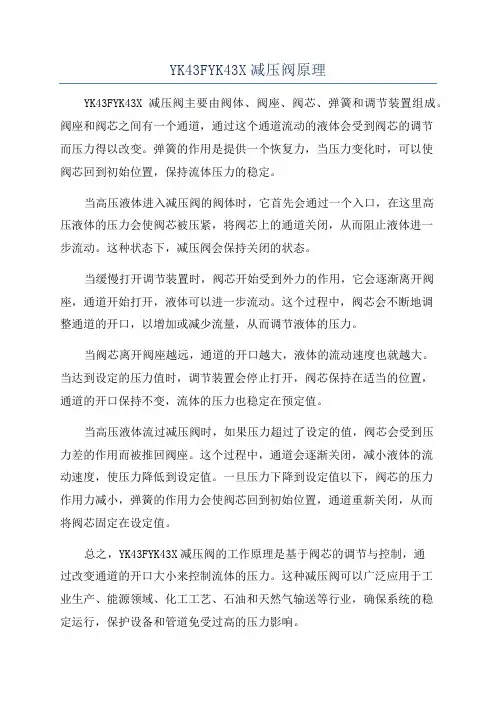

YK43FYK43X减压阀原理
YK43FYK43X减压阀主要由阀体、阀座、阀芯、弹簧和调节装置组成。
阀座和阀芯之间有一个通道，通过这个通道流动的液体会受到阀芯的调节
而压力得以改变。
弹簧的作用是提供一个恢复力，当压力变化时，可以使
阀芯回到初始位置，保持流体压力的稳定。
当高压液体进入减压阀的阀体时，它首先会通过一个入口，在这里高
压液体的压力会使阀芯被压紧，将阀芯上的通道关闭，从而阻止液体进一
步流动。
这种状态下，减压阀会保持关闭的状态。
当缓慢打开调节装置时，阀芯开始受到外力的作用，它会逐渐离开阀座，通道开始打开，液体可以进一步流动。
这个过程中，阀芯会不断地调
整通道的开口，以增加或减少流量，从而调节液体的压力。
当阀芯离开阀座越远，通道的开口越大，液体的流动速度也就越大。
当达到设定的压力值时，调节装置会停止打开，阀芯保持在适当的位置，
通道的开口保持不变，流体的压力也稳定在预定值。
当高压液体流过减压阀时，如果压力超过了设定的值，阀芯会受到压
力差的作用而被推回阀座。
这个过程中，通道会逐渐关闭，减小液体的流
动速度，使压力降低到设定值。
一旦压力下降到设定值以下，阀芯的压力
作用力减小，弹簧的作用力会使阀芯回到初始位置，通道重新关闭，从而
将阀芯固定在设定值。
总之，YK43FYK43X减压阀的工作原理是基于阀芯的调节与控制，通
过改变通道的开口大小来控制流体的压力。
这种减压阀可以广泛应用于工
业生产、能源领域、化工工艺、石油和天然气输送等行业，确保系统的稳
定运行，保护设备和管道免受过高的压力影响。

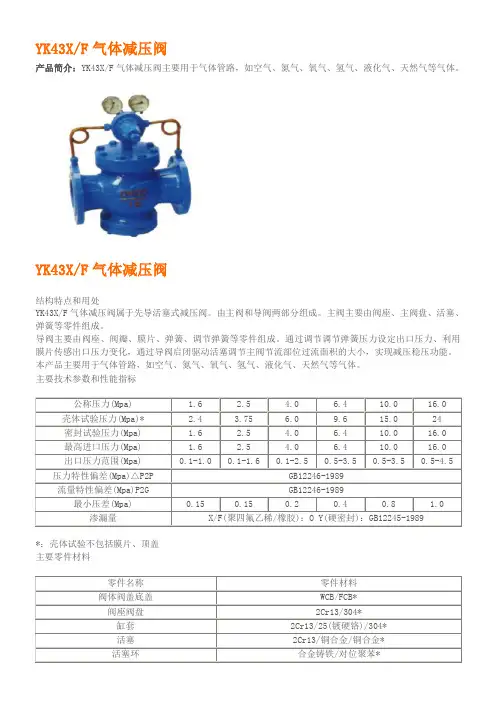

YK43X/F气体减压阀产品简介：YK43X/F气体减压阀主要用于气体管路，如空气、氮气、氧气、氢气、液化气、天然气等气体。
YK43X/F气体减压阀结构特点和用处YK43X/F气体减压阀属于先导活塞式减压阀。
由主阀和导阀两部分组成。
主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。
导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。
通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。
本产品主要用于气体管路，如空气、氮气、氧气、氢气、液化气、天然气等气体。
主要技术参数和性能指标公称压力(Mpa) 1.6 2.5 4.0 6.4 10.0 16.0 壳体试验压力(Mpa)* 2.4 3.75 6.0 9.6 15.0 24密封试验压力(Mpa) 1.6 2.5 4.0 6.4 10.0 16.0 最高进口压力(Mpa) 1.6 2.5 4.0 6.4 10.0 16.0 出口压力范围(Mpa) 0.1-1.0 0.1-1.6 0.1-2.5 0.5-3.5 0.5-3.5 0.5-4.5 压力特性偏差(Mpa)△P2P GB12246-1989流量特性偏差(Mpa)P2G GB12246-1989最小压差(Mpa) 0.15 0.15 0.2 0.4 0.8 1.0 渗漏量X/F(聚四氟乙稀/橡胶)：O Y(硬密封)：GB12245-1989*：壳体试验不包括膜片、顶盖主要零件材料零件名称零件材料阀体阀盖底盖WCB/FCB*阀座阀盘2Cr13/304*缸套2Cr13/25(镀硬铬)/304*活塞2Cr13/铜合金/铜合金*活塞环合金铸铁/对位聚苯**：用于氧气介质时的材料流量系数(Cv)外形尺寸(PN1.6-4.0 单位：mm外形尺寸(PN6.4-16.0) 单位：mm产品型号公称压力公称通径连接法兰标准额定流量系数Cv 进口压力调节范围工作介质和介质温度减压阀是一种自动降低管路工作压力的专门装置，它可将阀前管路较高的水压减少至阀后管路所需的水平。

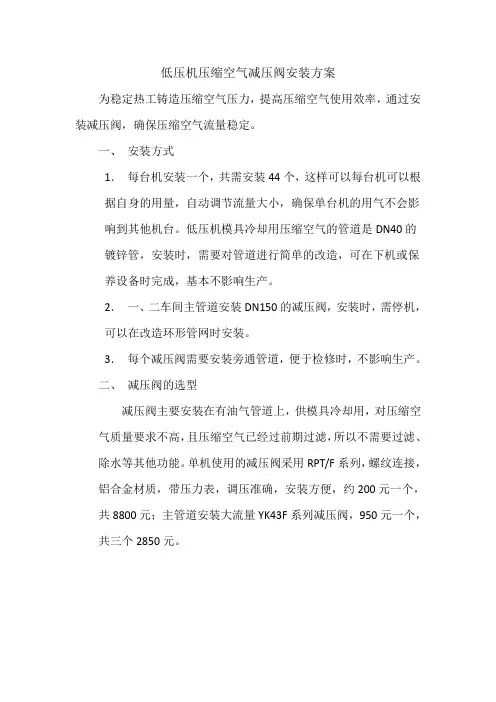

低压机压缩空气减压阀安装方案
为稳定热工铸造压缩空气压力，提高压缩空气使用效率，通过安装减压阀，确保压缩空气流量稳定。
一、安装方式
1．每台机安装一个，共需安装44个，这样可以每台机可以根
据自身的用量，自动调节流量大小，确保单台机的用气不会影
响到其他机台。
低压机模具冷却用压缩空气的管道是DN40的
镀锌管，安装时，需要对管道进行简单的改造，可在下机或保
养设备时完成，基本不影响生产。
2．一、二车间主管道安装DN150的减压阀，安装时，需停机，可以在改造环形管网时安装。
3．每个减压阀需要安装旁通管道，便于检修时，不影响生产。
二、减压阀的选型
减压阀主要安装在有油气管道上，供模具冷却用，对压缩空气质量要求不高，且压缩空气已经过前期过滤，所以不需要过滤、除水等其他功能。
单机使用的减压阀采用RPT/F系列，螺纹连接，铝合金材质，带压力表，调压准确，安装方便，约200元一个，共8800元；主管道安装大流量YK43F系列减压阀，950元一个，共三个2850元。
空气减压阀结构空气减压阀是一种用于控制气体管道系统中压力的装置。
其主要功能是在管道中维持恒定的压力，防止压力超过设定值而引起危险或破坏设备。
空气减压阀通常由阀体、阀座、阀瓣、弹簧和调节装置等组成。
阀体是空气减压阀的主要部分，一般由铸铁、不锈钢、铜合金等材料制成。
阀体内部包含有进口和出口两个通道，通过这两个通道，气体可以进入和离开阀体。
阀座则是阀体内部的密封部件，它能够确保阀门关闭时气体不会泄漏。
阀瓣是空气减压阀中的关键部件，通常由橡胶或金属制成。
它的主要作用是控制气体的流量和压力。
当气体压力超过设定值时，阀瓣会自动打开，使气体通过阀门流出，从而降低管道中的压力。
当压力降低到设定值以下时，阀瓣会关闭，阻止气体继续流出。
弹簧是空气减压阀中的一个重要部件，它起到支撑和控制阀瓣运动的作用。
弹簧的硬度和弹性决定了阀瓣打开和关闭的力度。
通过调节弹簧的紧张程度，可以改变阀门的开启压力，从而实现对管道压力的调节。
调节装置是空气减压阀的另一个关键部件，它可以根据需要调整阀门的开启程度，从而控制管道中的压力。
常见的调节装置有手动调节装置和自动调节装置。
手动调节装置通常是一个旋钮或手柄，通过旋转或移动它，可以改变阀门的开启程度。
自动调节装置则是根据管道中的压力变化自动调整阀门的开启程度，以保持设定的压力稳定。
空气减压阀的工作原理是基于力的平衡原理。
当管道中的压力超过设定值时，阀瓣受到压力的作用打开，使气体流出，从而降低管道压力。
当压力降低到设定值以下时，阀瓣受到弹簧的作用关闭，阻止气体继续流出，从而保持管道压力稳定。
空气减压阀广泛应用于各种工业领域，如石油化工、电力、冶金、建筑等。
它可以有效地保护设备和管道不受过高压力的损坏，确保生产过程的安全和稳定。
在选择和安装空气减压阀时，需要根据实际工作条件和压力要求进行合理的选择和调整，以确保其正常运行和有效控制压力。
空气减压阀是一种重要的气体管道控制装置，通过阀体、阀座、阀瓣、弹簧和调节装置等部件的协调作用，可以实现对管道压力的稳定控制。
空气减压阀工作原理
空气减压阀是一种常见的压力控制装置，用于调节气体管道中的压力，以确保系统的稳定运行。
它的工作原理如下：
1. 压力感知：空气减压阀通常由一个弹簧和一个压力感知元件组成，如膜片或活塞。
当气体管道中的压力超过设定的值时，压力感知元件会受到压力的作用而变形。
2. 弹簧力作用：在减压阀中，弹簧扮演着重要的角色。
当压力感知元件变形时，弹簧会受到压力感知元件的变形而伸缩或压缩。
弹簧的弹性力将起到恢复原状的作用。
3. 减压调节：压力感知元件变形后，通过弹簧的力量，将压力作用在减压阀的阀芯或阀盘上。
这会引起阀芯或阀盘的移动，改变阀门的开启度，从而调节气体流过阀门的速度。
4. 压力平衡：当阀门打开时，气体通过阀门流出，同时也会降低管道中的压力。
当管道中的压力降低到设定的压力值时，压力感知元件的变形会减少，弹簧的力量将阀芯或阀盘推回原来的位置，从而减小阀门的开启度，保持稳定的流量和压力。
总的来说，空气减压阀的工作原理是通过压力感知元件感知管道中的压力变化，通过弹簧力量调节阀门的开启度，以实现稳定的气体流量和压力。
空气减压阀工作原理空气减压阀是一种广泛应用于各种工业和民用领域的控制阀，它主要用于将高压气体降低到一定的工作压力范围内。
空气减压阀的工作原理是通过调节压力差，使介质的压力保持在所需范围内。
下面将详细介绍空气减压阀的工作原理。
膜片式减压阀工作原理如下：1.高压气体从进气口进入阀体。
2.进入阀体后，高压气体通过一个调压孔进入阀室。
3.阀室内的高压气体作用在膜片上，使膜片向下受力。
4.膜片下方的压力油通道通往出口，在膜片受到力的作用下，使得压力油进入膜片内部。
5.弹簧调良平衡力通过弹簧调良螺母传递给活塞，使活塞上下运动。
6.活塞上方的压力油通道通往出口，当活塞上下运动时，调节通道的开度也会发生变化。
7.高压气体经过调节通道后，进入膜片下方的阀室。
8.当阀室内的压力增大到设定值时，膜片会被推上去，阀瓣关闭，从而阻止更多的高压气体进入调节通道。
9.当阀室内的压力降低到设定值以下时，膜片会再次下压，阀瓣打开，增加调节通道的开度，允许更多的高压气体进入系统，从而使压力保持在所需范围内。
阀瓣式减压阀工作原理如下：1.高压气体从进气口进入阀体。
2.进入阀体后，高压气体通过一个调压弹簧进入阀室。
3.高压气体作用在阀瓣上，使阀瓣向下受力。
4.阀瓣下方的压力油通道通往出口，在阀瓣受到力的作用下，使得压力油进入阀瓣的腔体内部。
5.阀瓣上方的压力油通道通往出口，当阀瓣上下运动时，调节通道的开度也会发生变化。
6.高压气体经过调节通道后，进入阀瓣下方的腔体内部。
7.当阀瓣下方的腔体内的压力增大到设定值时，阀瓣会被推上去，阀瓣关闭，从而阻止更多的高压气体进入调节通道。
8.当阀瓣下方的腔体内的压力降低到设定值以下时，阀瓣会再次下压，阀瓣打开，增加调节通道的开度，允许更多的高压气体进入系统，从而使压力保持在所需范围内。
总之，无论是膜片式减压阀还是阀瓣式减压阀，它们的工作原理都是通过调节阀瓣或膜片的位置，改变调节通道的开度，从而控制进入系统的高压气体量，使系统的压力保持在所需范围内。
空气减压阀工作原理空气减压阀是一种常用的气动元件，它的主要作用是将高压气体降压到所需的低压。
在工业生产中，空气减压阀被广泛应用于各种气动设备和系统中，如气动控制系统、气动工具、气动马达等。
本文将介绍空气减压阀的工作原理及其应用。
一、空气减压阀的结构空气减压阀通常由阀体、阀芯、弹簧、调节螺钉、进气口和出气口等部分组成。
其中，阀体是空气减压阀的主体部分，它通常采用铸铁、铜合金、不锈钢等材料制成。
阀芯是空气减压阀的关键部件，它通过弹簧的作用实现对进气口和出气口之间压力的控制。
调节螺钉是用来调节阀芯的位置，从而控制出气口的压力。
二、空气减压阀的工作原理空气减压阀的工作原理是基于弹簧的作用，通过阀芯的移动来调节出气口的压力。
当高压气体经过进气口进入阀体时，它会推动阀芯向下移动。
当阀芯移动到一定位置时，它会压缩弹簧，从而达到一定的平衡状态。
此时，阀芯的位置与弹簧的压力相平衡，进气口和出气口之间的压力也被控制在一定的范围内。
当进气口的压力增大时，阀芯会向上移动，从而减小出气口的压力。
相反，当进气口的压力减小时，阀芯会向下移动，从而增加出气口的压力。
通过调节调节螺钉的位置，可以改变阀芯的位置，从而改变出气口的压力。
因此，空气减压阀可以实现对进气口压力的稳定控制，并将高压气体降压到所需的低压范围内。
三、空气减压阀的应用空气减压阀广泛应用于各种气动设备和系统中，如气动控制系统、气动工具、气动马达等。
在气动控制系统中，空气减压阀常用于控制气动执行器的工作压力，从而实现机器的自动化控制。
在气动工具中，空气减压阀则用于控制工具的工作压力，从而保证工具的正常工作。
在气动马达中，空气减压阀则用于控制马达的工作压力，从而实现马达的正常运转。
四、空气减压阀的注意事项在使用空气减压阀时，需要注意以下几点：1. 空气减压阀应安装在进气管道上游，以保证进气口的压力稳定。
2. 空气减压阀应定期检查和维护，以保证其正常工作。
3. 空气减压阀应根据实际使用情况选择合适的型号和规格。
空气减压阀工作原理空气减压阀是一种用于管道系统中的控制装置，其主要作用是降低管道中的气体压力，以保证管道系统的正常运行。
本文将介绍空气减压阀的工作原理，以及其在管道系统中的应用。
一、空气减压阀的工作原理空气减压阀的工作原理基于流体力学原理和热力学原理。
当管道中的气体压力超过设定的压力值时，空气减压阀会自动打开，将过高的气体压力降低到设定的工作压力范围内，以保证管道系统的正常运行。
空气减压阀主要由阀体、阀芯、弹簧、调节螺钉等部件组成。
当管道中的气体压力超过设定的压力值时，阀芯会受到压力的作用，向下移动，使得阀体中的气体流通通道打开，气体从高压侧流向低压侧，从而降低管道中的气体压力。
当管道中的气体压力降低到设定的工作压力范围内时，阀芯会受到弹簧的作用，向上移动，使得阀体中的气体流通通道关闭，停止气体的流动。
空气减压阀的调节螺钉可以用来调整设定的工作压力范围。
当调节螺钉向右旋转时，设定的工作压力范围会增加；当调节螺钉向左旋转时，设定的工作压力范围会减小。
二、空气减压阀的应用空气减压阀广泛应用于各种管道系统中，如工业生产、建筑物供暖、汽车制造等领域。
其主要作用是降低管道中的气体压力，以保证管道系统的正常运行。
在工业生产中，空气减压阀常用于气体输送管道系统中。
例如，将气体从高压罐中输送到低压罐中时，需要使用空气减压阀将管道中的气体压力降低到低压罐的工作压力范围内，以保证安全生产。
在建筑物供暖中，空气减压阀常用于供热管道系统中。
例如，将高温水从锅炉输送到供暖设备时，需要使用空气减压阀将管道中的水压降低到设定的工作压力范围内，以保证供暖设备的正常运行。
在汽车制造中，空气减压阀常用于气动系统中。
例如，将压缩空气输送到汽车制造设备时，需要使用空气减压阀将管道中的气体压力降低到设定的工作压力范围内，以保证设备的正常运行。
三、空气减压阀的优缺点空气减压阀具有以下优点：1. 自动控制：空气减压阀能够自动控制管道中的气体压力，无需人工干预。
减压阀>>空气减压阀>>空气减压阀产品详细信息
减压阀系列价格
供用户或设计院工程项目做预算
一、阀门的选型步骤
1.明确阀门在设备或装置中的用途，确定阀门的工作条件：适用介质、工作压力、工作温度等等。
2.确定与阀门连接管道的公称通径和连接方式：法兰、螺纹、焊接等。
3.确定操作阀门的方式：手动、电动、电磁、气动或液动、电气联动或电液联动等。
4.根据管线输送的介质、工作压力、工作温度确定所选阀门的壳体和内件的材料：灰铸铁、可锻铸铁、球墨铸铁、碳素钢、合金钢、不锈耐酸钢、铜合金等。
5.确定阀门的型式：闸阀、截止阀、球阀、蝶阀、节流阀、安全阀、减压阀、蒸汽疏水阀、等。
6.确定阀门的参数：对于自动阀门，根据不同需要先确定允许流阻、排放能力、背压等，再确定管道的公称通径和阀座孔的直径。
7.确定所选用阀门的几何参数：结构长度、法兰连接形式及尺寸、开启和关闭后阀门高度方向的尺寸、连接的螺栓孔尺寸和数量、整个阀门外型尺寸等。
8.利用现有的资料：阀门产品目录、阀门产品样本等选型适当的阀门产品。
二、阀门的选型依据
1.所选用阀门的用途、使用工况条件和操纵控制方式。
2.工作介质的性质：工作压力、工作温度、腐蚀性能，是否含有固体颗粒，介质是否有毒，是否是易燃、易爆介质，介质的黏度等等。
3.对阀门流体特性的要求：流阻、排放能力、流量特性、密封等级等等。
4.安装尺寸和外形尺寸要求：公称通径、与管道的连接方式和连接尺寸、外形尺寸或重量限制等。
⑤对阀门产品的可靠性、使用寿命和电动装置的防爆性能等的附加要求。
（在选定参数时应注意：如果阀门要用于控制目的，必须确定如下额外参数：操作方法、最大和最小流量要求、正常流动的压力降、关闭时的压力降、阀门的最大和最小进口压力。
）根据上述选型阀门的依据和步骤，合理、正确地选型阀门时还必须对各种类型阀门的内部结构进行详细了解，以便能对优先选用的阀门做出正确的抉择。
管道的最终控制是阀门。
阀门启闭件控制着介质在管道内的流束方式，阀门流道的形状使阀门具备一定的流量特性，在选型管道系统最适合安装的阀门时必须考虑到这一点。
三、阀门选型原则
1.截止和开放介质用的阀门流道为直通式的阀门，其流阻较小，通常选型作为截止和开放介质用的阀门。
向下闭合式阀门（截止阀、柱塞阀）由于其流道曲折，流阻比其他阀门高，故较少选用。
在允许有较高流阻的场合，可选用闭合式阀门。
2.控制流量用的阀门通常选型易于调节流量的阀门作为控制流量用。
向下闭合式阀门（如截止阀）适于这一用途，因为它的阀座尺寸与关闭件的行程之间成正比关系。
旋转式阀门（旋塞阀、蝶阀、球阀）和挠曲阀体式阀门（夹紧阀、隔膜阀）也可用于节流控制，但通常只能在有限的阀门口径范围内适用。
闸阀是以圆盘形闸板对圆形阀座口做横切运动，它只有在接近关闭位置时，才能较好地控制流量，故通常不用于流量控制。
3.换向分流用的阀门根据换向分流的需要，这种阀门可有三个或更多的通道。
旋塞阀和球阀较适用于这一目的，因此，大部分用于换向分流的阀门都选取这类阀门中的一种。
但是在有些情况下，其他类型的阀门，只要把两个或更多个阀门适当地相互连接起来，也可作换向分流用。
4.带有悬浮颗粒的介质用阀门当介质中带有悬浮颗粒时，最适于采用其关闭件沿密封面的滑动带有擦拭作用的阀门。
如果关闭件对阀座的来回运动是竖直的，那末就可能夹持颗粒，因此这种阀门除非密封面材料可以允许嵌入颗粒，否则只适用于基本清洁的介质。
球阀和旋塞阀在启闭过程中对密封面均有擦拭作用，故适宜用在带有悬浮颗粒的介质中。
目前，无论在石油、化工，还是在别的行业的管道系统，阀门应用、操作频率和服务千变万化，要控制或杜绝那怕是低微的泄漏，最重要、最关键的设备还数阀门。
管道的最终控制是阀门，阀门在各个领域的服务和可靠表现是独一无二的。
