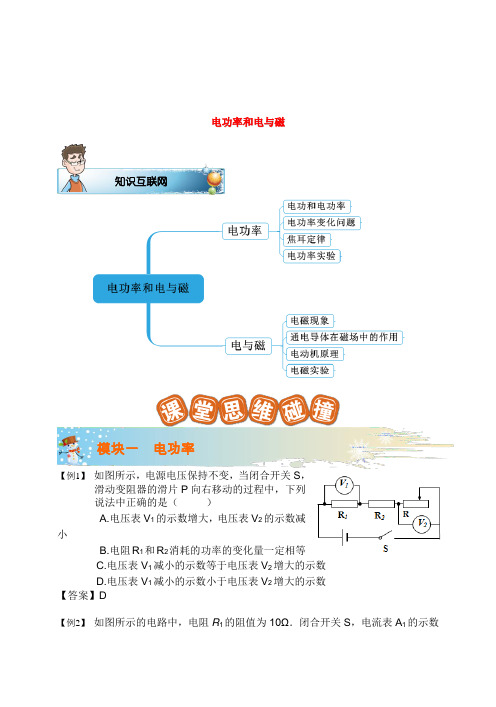

电功率和电与磁【例1】 如图所示，电源电压保持不变，当闭合开关S ，滑动变阻器的滑片P 向右移动的过程中，下列说法中正确的是（ ）A.电压表V 1的示数增大，电压表V 2的示数减小B.电阻R 1和R 2消耗的功率的变化量一定相等C.电压表V 1减小的示数等于电压表V 2增大的示数D.电压表V 1减小的示数小于电压表V 2增大的示数【答案】D【例2】 如图所示的电路中，电阻R 1的阻值为10Ω．闭合开关S ，电流表A 1的示数模块一 电功率知识互联网为1.2A ，电流表A 2的示数为0.4A ，则电阻R 2的功率为 W ．【答案】3.2【例3】 图所示的电路中，闭合开关S ，电流表A 1的示数为2A ，电流表A 2的示数为1.2A ，时间t 内电阻R 1和R 2产生的热量分别为Q 1、Q 2，下列结果正确的是（ ）A ．R 1：R 2=5:3B ．R 1：R 2= 3:5C ．Q 1：Q 2=2:3D ．Q 1：Q 2,=3:2【答案】C【例4】 小阳同学进行“测定小灯泡电功率”的实验．实验中使用的小灯泡上标有“2.5V”字样，滑动变阻器上标有“20Ω2A”字样．小阳正确连接如图所示的电路，闭合开关后，移动滑动变阻器的滑片P ，当滑片恰好在中点上时，观察到电压表的示数为2.5V 时，电流表示数如图所示，则电路中电流为 A,小灯泡正常发光时的功率为 W ．【答案】0.14 0.35模块二 电和磁R 1 R 2A 2A 1S【例5】判断题:1. 磁场不是真实存在的( )2. 磁感线不是真实存在的( )3. 磁场对放入其中的小磁针一定有力的作用( )4. 磁场对放入其中的通电导体一定有力的作用( )【答案】1.错2.对3.对4.错【例6】关于电磁现象，下列说法中正确的是（）A．避雷针向空中释放电子时一定产生磁场B．磁场的方向是由磁感线的方向决定的C．电磁继电器是利用电磁感应现象工作的D．在地球的外部，地磁场的磁感线都是从地理南极附近发出的【答案】AD【例7】玩具小船上固定有螺线管（有铁芯）、电源和开关组成的电路, 如图所示, 把小船按图示的方向放在水面上, 闭合开关, 船头最后静止时的指向是（）A.向东B.向南C.向西D.向北【答案】D【例8】中、高考考场为了杜绝利用无线通讯设施进行舞弊, 采用了高科技手段来屏蔽__________波的传递. 中考英语听力磁带是用录音机录制的, 如图所示为录音磁头简图, 录音时, 声音先转变成强弱变化的电流, 当电流通过录音磁头上的线圈时, 线圈周围就存在____________________.【答案】电磁, 磁场【例9】一次家庭探究活动中, 小明把一个正在发光的灯泡放到U形磁体中间, 惊讶的发现了灯丝在晃动. 关于这种现象, 下列说法正确的是( )A．灯丝晃动是一种电磁感应现象B．灯丝晃动是磁场对电流的作用C．灯丝晃动是受到磁体的吸引作用D．灯丝晃动是内能转化成了机械能【答案】B【例10】奥斯特发现了电流的磁效应, 首次揭开了电与磁的联系; 法拉第发现了电磁感应现象进一步揭示了电与磁的联系, 开辟了人类的电气化时代. 下列有关电磁现象的说法正确的是( )A．通电导体周围一定存在磁场B．导体在磁场中运动一定产生感应电流C．电磁波在真空中无法传播D．通电导体受到磁场的作用力与磁场方向无关【答案】A【例11】(多选)关于电磁现象, 下列说法中正确的是( )A．通电线圈在磁场中受力转动的过程中, 机械能转化为电能B．指南针能指南是由于地磁场对指南针磁极有力的作用C．磁场中某点的磁场方向是由放在该点的小磁针决定的D．闭合电路的部分导体在磁场中做切割磁感线运动时, 导体中一定产生电流【答案】B D【例12】为了探究电磁铁的磁性强弱与哪些因素有关，某同学使用两个相同的大铁钉绕成电磁铁A和B，还找来一些大头针进行实验，电路如图所示．（1）将两个电磁铁的线圈串联是为了研究电磁铁磁性强弱与______的关系（选填“电流”或“匝数”）；（2）实验中要通过观察，来判断电磁铁磁性的强弱．【答案】（1）匝数，（2）电磁铁能够吸起的大头针的数量【例13】图是某物理小组设计的拍摄机动车辆闯红灯设备的原理示意图．红灯亮时，光控开关接收到红光会闭合；机动车驶过时，安装在路面下方的压力开关受到机动车的压力会闭合．当摄像系统的电路自动拍摄违章车辆时，关于开关的状态下列说法中正确的是( )A．只有光控开关处于闭合状态B．只有压力开关处于闭合状态C．光控开关和压力开关同时处于闭合状态D．若将两开关并联也能达到相同的效果S P甲乙【答案】C【例14】学习了磁现象的知识后, 小明将一个条形磁铁南北放置, 把一枚小磁针放到条形磁体附近, 如图所示, 小明发现小磁针静止时两极指向南北方向. 于是小明得出结论：磁体静止时, 两极一定指向南北方向. 请你使用现有实验器材, 设计一个简单实验,证明小明的结论不正确. 要求：简述实验步骤和实验现象.【答案】（1）实验步骤：将条形磁铁东西放置, 把小磁针放到条形磁体附近的中间位置, 如图所示.（2）实验现象：观察到小磁针静止时两极指向东西方向.【例15】实验课上小明同学自制电磁铁，并探究“影响电磁铁的磁性强弱的因素”．他用相同的两个大铁钉和漆包线绕制成匝数不同的甲、乙两个电磁铁，并利用符合实验要求的电源、滑动变阻器、开关、导线和大头针等实验器材，连接成如图所示的实验电路．请描述实验步骤和实验现象。
