幅度调制的原理

幅度调制电路的原理与应用1. 介绍幅度调制电路是一种电子电路，用于改变信号的幅度，从而实现信号的传输和处理。

它是无线通信、音视频信号处理等领域中常用的技术手段。

本文将介绍幅度调制电路的原理、分类和应用。

2. 幅度调制原理幅度调制原理是根据调制信号的幅度变化来改变载波信号的幅度，实现信号的传输和处理。

幅度调制可以分为线性调制和非线性调制两种类型。

2.1 线性调制原理线性调制原理是将调制信号与载波信号进行线性运算，得到调制后的信号。

常用的线性调制技术有调幅（AM）调制和带宽调制（FM）调制。

•调幅调制：调幅调制是将调制信号的幅度变化反映在载波信号的幅度上。

调幅调制一般使用线性调幅调制电路，其原理是根据调制信号的幅度变化来改变载波信号的振幅，从而实现信号的传输。

•带宽调制调制：带宽调制（FM）调制是利用调制信号的频率变化来改变载波信号的频率。

带宽调制调制常用的电路是带宽调制调制器，其原理是调制信号的频率变化对应着载波信号的频率变化。

2.2 非线性调制原理非线性调制原理是通过非线性元件改变信号的幅度。

非线性调制一般使用非线性调制电路，其原理是通过非线性元件对调制信号进行非线性处理，从而改变信号的幅度。

3. 幅度调制电路分类幅度调制电路按照应用领域和实现方式的不同，可以分为多种类型。

下面是常见的几种幅度调制电路分类：3.1 调幅调制电路调幅调制电路广泛应用于无线电通信中，常见的调幅调制电路有环路调制电路和振幅调制电路。

•环路调制电路：环路调制电路是一种通过负反馈控制信号幅度的调制电路。

它通过环路电路的反馈作用，将信号的幅度保持在一定范围内。

环路调制电路常用于AM广播发射机中。

•振幅调制电路：振幅调制电路是一种通过控制振幅的方式实现信号的调制。

常见的振幅调制电路有放大器调制电路和变压器调制电路。

3.2 带宽调制电路带宽调制电路常用于音频信号处理和调频广播发射机中。

常见的带宽调制电路有频率变换器、VCO（Voltage Controlled Oscillator）和FM调制电路。

幅度调制的原理
幅度调制(AM)是一种调制技术，用来将信息信号加上一个载频信号。

它的原理是通过改变载频信号的幅度来携带信息信号的内容。

幅度调制的原理可以通过以下步骤来说明：
1. 信息信号：首先需要有一个要传输的信息信号，它可以是声音、视频、数据等。

这个信号通常是一个低频信号，它的振幅会随时间变化。

2. 载频信号：为了将信息信号进行传输，需要一个高频信号作为载频信号。

载频信号可以是一个固定频率的正弦波信号，它的频率通常远高于信息信号的频率。

3. 调制过程：在调制过程中，将信息信号的振幅与载频信号的振幅相乘。

这样就可以将信息信号的内容通过调制来改变载频信号的幅度。

4. 调制信号：调制后的信号被称为调制信号。

它的特点是在载频信号上按照信息信号的振幅进行调制。

5. 传输和解调：调制信号可以通过传输媒介，如无线电波或光纤进行传输。

接收端需要进行信号解调，将调制信号还原为原始的信息信号。

幅度调制的原理是基于改变载频信号的振幅来携带信息信号的
内容。

调制后的信号可以通过传输媒介来传输，并通过解调来还原成原始的信息信号。

幅度调制是一种常用的调制技术，广泛应用于无线通信和广播等领域。

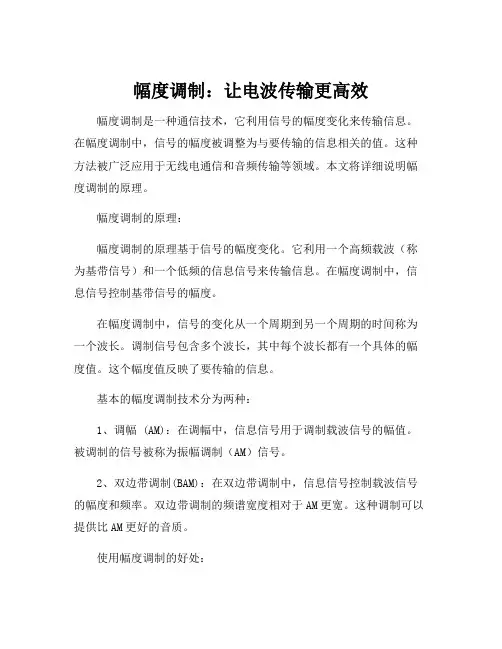

幅度调制：让电波传输更高效幅度调制是一种通信技术，它利用信号的幅度变化来传输信息。

在幅度调制中，信号的幅度被调整为与要传输的信息相关的值。

这种方法被广泛应用于无线电通信和音频传输等领域。

本文将详细说明幅度调制的原理。

幅度调制的原理：
幅度调制的原理基于信号的幅度变化。

它利用一个高频载波（称为基带信号）和一个低频的信息信号来传输信息。

在幅度调制中，信息信号控制基带信号的幅度。

在幅度调制中，信号的变化从一个周期到另一个周期的时间称为一个波长。

调制信号包含多个波长，其中每个波长都有一个具体的幅度值。

这个幅度值反映了要传输的信息。

基本的幅度调制技术分为两种：
1、调幅 (AM)：在调幅中，信息信号用于调制载波信号的幅值。

被调制的信号被称为振幅调制（AM）信号。

2、双边带调制(BAM)：在双边带调制中，信息信号控制载波信号的幅度和频率。

双边带调制的频谱宽度相对于AM更宽。

这种调制可以提供比AM更好的音质。

使用幅度调制的好处：
幅度调制技术可以提供一种高效的信号传输方式。

它可以传输广泛的数据类型，包括音频、视频和数字信息。

幅度调制技术在广播、电视、雷达、移动通信、卫星通信和飞机交通管制等应用中都得到了广泛的应用。

总结：
幅度调制技术是一种通信技术，用于将信息信号传输到远处。

它利用信号幅度的变化来传输信息。

幅度调制基于信号幅度的变化和振荡信号的基本原理。

幅度调制被用于广播、电视、雷达、移动通信、卫星通信和飞机交通管制等领域中。

调制与解调的基本原理
调制是将信号转化为适用于传输的波形的过程，而解调则是从传输信号中恢复原始信号的过程。

调制和解调是无线通信系统中的两个基本环节。

调制的基本原理是将原始信号（也称为基带信号）与一个高频信号（也称为载波信号）相乘，从而将基带信号的频谱移到载波信号的频带内。

通过调制，会改变原始信号的某些特征，如频率、幅度或相位。

常见的调制方式包括：
1. 幅度调制（AM）：将原始信号的幅度变化转化为载波信号的幅度变化。

在AM 调制中，原始信号的幅度决定了载波信号的幅度的变化，从而实现信息传输。

2. 频率调制（FM）：将原始信号的频率变化转化为载波信号的频率变化。

在FM 调制中，原始信号的频率决定了载波信号的频率的变化，从而实现信息传输。

3. 相位调制（PM）：将原始信号的相位变化转化为载波信号的相位变化。

在PM 调制中，原始信号的相位决定了载波信号的相位的变化，从而实现信息传输。

解调的基本原理是将调制信号中的信息提取出来，恢复为原始信号。

解调方法与调制方式相对应。

常见的解调方式包括：
1. 幅度解调（AM）：通过提取调制信号的幅度变化，恢复原始信号的波形。

2. 频率解调（FM）：通过提取调制信号的频率变化，恢复原始信号的波形。

3. 相位解调（PM）：通过提取调制信号的相位变化，恢复原始信号的波形。

需要注意的是，调制和解调过程中可能会出现噪声和失真现象，需要采取相应的技术手段来提高信号质量和还原效果。

实验信号的幅度调制一概述模拟通信现在虽然已不多用，但它仍然是通信系统的基础。

由于从消息变换而来的原始信号具有频率较低的频谱分量，这种信号在许多信道中不适宜直接进行传输。

因此，在通信系统的发送端通常需要有调制过程，而在接收端则需要有反调制过程——解调过程。

调制在通信系统中具有十分重要的作用，所谓调制，就是按调制信号（基带信号）的变化规律去改变载波的某些参数的过程，下面我们讨论一下模拟调制调制方式的基础——幅度调制。

二原理及框图幅度调制是正弦型载波的幅度随调制信号作线性变化的过程。

设正弦型载波为s(t)=Aco s(w t+a)式中w──载波角频率；A──载波的幅度；a──载波的初始相位。

那么，幅度调制信号（已调信号）一般可表示为S(t)=Am(t)cos(Wt+a)式中m(t)为基带调制信号。

下面是幅度调制的原理框图：m(t) Sm(t)由以上表示式可见，幅度已调信号，在波形上它的幅度随基带信号变化而呈正比例地变化；在品扑结构上，它的频谱完全是基带信号频谱结构在频域内的简单搬移（精确到常数因子）。

由于这种搬移是线性的，因此，幅度调制又称为线性调制。

因而，从频域的角度来讲，要恢复原来的信号，只须加适当的滤波器即可，对已调信号进行频谱的反向搬移。

由以上可知，所谓调幅信号，就是用信号的幅度来装载信息，以达到远距离通信的目的。

三步骤1 根据幅度调制与解调原理，用Systemview软件建立一个仿真电路，如下图所示：图表1 仿真电路2 元件参数配置Token 0,2 余弦信号（[0]，频率0.5Hz;[2],频率10Hz）Token 1,5 相乘器Token 3,4,7 信号接收器Token 6 低通滤波器(截止频率7Hz,极点数3) 3 运行时间设置运行时间=4S; 采样频率=50.25hz4运行系统在系统内运行该系统后,转到分析窗观察Token3,4,7三个点的波形.5频谱图在分析窗绘出该系统调制后的频谱图.幅度调制运行结果1已调信号波形2已调信号频谱3 解调后的调制信号4-1.Svu是一个参考示例的电路原理图。

实验三幅度调制一、实验目的1、理解用乘法器实现幅度调制的原理。

2、掌握用集成模拟乘法器构成的调幅电路。

3、掌握集成模拟乘法器的使用方法。

二、实验原理1、调幅原理调幅就是用低频调制信号去控制高频振荡（载波）的幅度，使高频振荡的振幅按调制信号的规律变化。

振幅调制信号按其不同频谱结构分为普通调幅（AM）信号，抑制载波的双边带（DSB）信号，抑制载波和一个边带的单边带（SSB）信号。

把调制信号和载波同时加到一个非线性元件上(例如晶体二极管或晶体三极管)，经过非线性变换电路，就可以产生新的频率成分，再利用一定带宽的谐振回路选出所需的频率成分就可实现调幅。

2、集成四象限模拟乘法器MC1496简介：MC1496是目前常用的平衡调制/解调器。

它内部电路含有8 个有源晶体管，有两个输入端V X、V Y和一个输出端V O。

一个理想乘法器的输出为V O=KV X V Y，而实际上输出存在着各种误差，其输出的关系为：V O=K（V X +V XOS）（V Y+V YOS）+V ZOX。

为了得到好的精度，必须消除V XOS、V YOS与V ZOX三项失调电压。

它的典型应用包括乘、除、平方、开方、倍频、调制、混频、检波、鉴相、鉴频、动态增益控制等。

本实验箱在幅度调制，同步检波，混频电路三个基本实验项目中均采用MC1496。

MC1496的管脚功能和内部原理图如图1所示，各引脚功能如下：1）、SIG+ 信号输入正端2）、GADJ 增益调节端3）、GADJ 增益调节端4）、SIG- 信号输入负端5）、BIAS 偏置端6）、OUT+ 正电流输出端7）、NC 空脚8）、CAR+ 载波信号输入正端9）、NC 空脚10）、CAR- 载波信号输入负端11）、NC 空脚12）、OUT- 负电流输出端13）、NC 空脚14）、V- 负电源三、实际电路分析本实验的电路如图2所示，图中U301是幅度调制乘法器，音频信号和载波分别从J301和J302输入到乘法器的两个输入端，K301和K303可分别将两路输入对地短路，以便对乘法器进行输入失调调零。

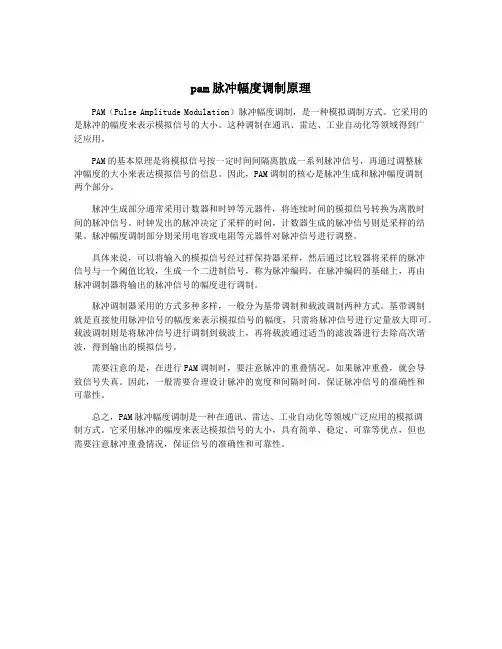

pam脉冲幅度调制原理PAM（Pulse Amplitude Modulation）脉冲幅度调制，是一种模拟调制方式。

它采用的是脉冲的幅度来表示模拟信号的大小。

这种调制在通讯、雷达、工业自动化等领域得到广泛应用。

PAM的基本原理是将模拟信号按一定时间间隔离散成一系列脉冲信号，再通过调整脉冲幅度的大小来表达模拟信号的信息。

因此，PAM调制的核心是脉冲生成和脉冲幅度调制两个部分。

脉冲生成部分通常采用计数器和时钟等元器件，将连续时间的模拟信号转换为离散时间的脉冲信号。

时钟发出的脉冲决定了采样的时间，计数器生成的脉冲信号则是采样的结果。

脉冲幅度调制部分则采用电容或电阻等元器件对脉冲信号进行调整。

具体来说，可以将输入的模拟信号经过样保持器采样，然后通过比较器将采样的脉冲信号与一个阈值比较，生成一个二进制信号，称为脉冲编码。

在脉冲编码的基础上，再由脉冲调制器将输出的脉冲信号的幅度进行调制。

脉冲调制器采用的方式多种多样，一般分为基带调制和载波调制两种方式。

基带调制就是直接使用脉冲信号的幅度来表示模拟信号的幅度，只需将脉冲信号进行定量放大即可。

载波调制则是将脉冲信号进行调制到载波上，再将载波通过适当的滤波器进行去除高次谐波，得到输出的模拟信号。

需要注意的是，在进行PAM调制时，要注意脉冲的重叠情况。

如果脉冲重叠，就会导致信号失真。

因此，一般需要合理设计脉冲的宽度和间隔时间，保证脉冲信号的准确性和可靠性。

总之，PAM脉冲幅度调制是一种在通讯、雷达、工业自动化等领域广泛应用的模拟调制方式。

它采用脉冲的幅度来表达模拟信号的大小，具有简单、稳定、可靠等优点，但也需要注意脉冲重叠情况，保证信号的准确性和可靠性。

幅度调制和频率调制
幅度调制和频率调制是模拟调制中两种常用的调制方式。

在工业、农业、医疗等领域中都有广泛应用。

它们分别通过改变信号的振幅和
频率来传递信息，下面我们分步骤来了解一下这两种调制方式。

1. 幅度调制
幅度调制（Amplitude Modulation, AM）利用基带信号的振幅来调制
载波的振幅，以产生调幅（AM）信号。

调制后的信号会在频域上出现
三个重要参数：载波频率f_c、基带频率f_m和调制指数m。

其中调制
指数m表示的是基带信号的最大振幅与载波的振幅之比。

2. 频率调制
频率调制（Frequency Modulation, FM）是一种利用基带信号的频率
来调制载波频率的调制方式，产生调频（FM）信号。

频率调制的信号
在经过解调后可以还原出原始的基带信号，因此频率调制具有更好的
抗干扰能力。

调制后的信号会在频域上出现三个重要参量：载波频率fc、基带频率fm和调制指数β。

这里的调制指数β是指频率偏移最
大的边际波偏移与基频频率之比。

在实际应用中，幅度调制和频率调制常常结合使用，称为载波波
包调制（carrier wave packet modulation, CWPM）或正交调幅（quadrature amplitude modulation, QAM）。

总之，无论是幅度调制还是频率调制，它们都是模拟电信号在传
输过程中的重要方式。

在音频、视频等方面有着广泛应用，在无线电、通信、广播等领域也有着重要的地位。

了解幅度调制和频率调制的基
本原理及应用，对于从事相关领域的人员具有重要的实际意义。

信号调制的基本原理和方法信号调制是指将要传输的信息信号，通过改变另一个载波信号的某些特性，使其携带并传输原始信息信号的过程。

信号调制的基本原理是将一个低频信号（也称为基带信号）调制到一个高频载波信号上，以便在传输过程中提高信号的传输质量和传输距离。

信号调制的基本原理有三种：幅度调制（AM）、频率调制（FM）和相位调制（PM）。

下面对每种调制方式进行详细介绍。

1. 幅度调制（AM）：幅度调制是通过改变载波信号的幅度来传输信息。

基带信号的幅度变化会导致载波信号的幅度变化，从而实现信息的传输。

在幅度调制中，基带信号的振幅决定了载波信号的幅度。

幅度调制常用于无线电广播和电视传输等应用中。

2. 频率调制（FM）：频率调制是通过改变载波信号的频率来传输信息。

基带信号的频率变化会导致载波信号的频率变化，从而传输信息。

在频率调制中，基带信号的频率变化决定了载波信号的频率。

频率调制常用于调频广播和音频信号传输等应用中。

3. 相位调制（PM）：相位调制是通过改变载波信号的相位来传输信息。

基带信号的相位变化会导致载波信号的相位变化，从而实现信息的传输。

在相位调制中，基带信号的相位变化决定了载波信号的相位。

相位调制常用于调相广播和数字通信等应用中。

除了基本的调制原理外，信号调制还有一些常用的方法，如下所示：1. 调幅度双边带（DSB-AM）：在幅度调制的基础上，通过选择合适的带宽来减小频谱占用，提高传输效率。

2. 带通调幅（SSB-AM）：在幅度调制的基础上，通过滤波器的处理，只保留单边带信号，减小频谱占用。

3. 调频率调幅（VSB-AM）：在幅度调制的基础上，通过改变载波信号的频率来传输信息，减小频谱占用。

4. 全跳频调制（FHSS）：通过在传输过程中随机切换不同的载波频率，提高抗干扰性能。

5. 正交幅度调制（QAM）：将两个幅度调制的信号以不同的相位进行调制，实现多个信号的同时传输。

总之，信号调制是一种通过改变载波信号的某些特性来传输信息的技术。

幅度调制的包络-概述说明以及解释1.引言1.1 概述幅度调制（AM）是一种在通信领域广泛应用的调制技术，通过调节信号的幅度来传输信息。

在AM中，载波信号的幅度会根据原始信号的大小进行调节，从而在接收端恢复出原始信号内容。

幅度调制是传统调制技术中最简单的一种，但在许多领域仍然具有重要的应用。

在本文中，我们将深入探讨幅度调制的基本概念、原理与应用以及其优缺点。

通过对AM技术的详细介绍，希望读者能对该技术有更深入的了解，并了解其在实际通信中的作用。

通过本文的阐述，读者将能够更好地理解和应用幅度调制技术，为相关领域的研究与工作提供参考。

1.2 文章结构本文共分为引言、正文和结论三个部分。

引言部分将介绍本文的主题，简要概述幅度调制的基本概念和重要性，同时介绍文章的结构和目的。

正文部分将详细讨论幅度调制的基本概念，包括其定义、原理和应用领域。

随后将探讨幅度调制的优缺点，分析其在实际应用中的影响和局限性。

结论部分将对全文进行总结，回顾文章的主要内容并探讨未来幅度调制技术的发展方向。

最后给出结语，对本文进行总结和展望。

1.3 目的本文旨在深入讨论幅度调制的包络，探究其基本概念、原理与应用以及优缺点。

通过对幅度调制的详细分析，读者将能够更好地了解这一调制技术在通信领域的作用和意义。

同时，本文还旨在帮助读者对幅度调制有一个全面的认识，从而为他们在实际应用中做出更准确的决策和选择。

通过本文的阐述，读者可以对幅度调制的包络有一个清晰的认识，并更好地理解其在通信系统中的重要性和应用前景。

2.正文2.1 幅度调制的基本概念幅度调制是一种调制方式，通过改变载波信号的幅度来传输信息。

在幅度调制中，需要有一个载波信号和一个调制信号。

载波信号是一种高频信号，它的幅度由调制信号的变化而变化，从而携带了信息。

调制信号则是需要传输的信息信号，例如音频信号或视频信号。

在幅度调制中，调制信号会影响到载波信号的幅度，但不会影响频率或相位。

这意味着在解调时，只需关注幅度的变化即可获得原始的调制信号。

一、实验背景幅度调制（AM）是无线通信中常用的一种调制方式，它通过改变载波的幅度来传递信息。

本实验旨在通过搭建调幅和解调电路，加深对幅度调制原理的理解，掌握幅度调制和解调的基本方法，并分析实验过程中出现的现象。

二、实验目的1. 理解幅度调制的原理，掌握调幅和解调电路的搭建方法。

2. 观察和分析调幅和解调过程中信号的波形变化。

3. 掌握使用示波器等仪器测量信号参数的方法。

4. 分析实验过程中出现的问题，提高实验技能。

三、实验原理幅度调制是指将信息信号（基带信号）叠加到高频载波上，使载波的幅度随信息信号的变化而变化。

调幅方式分为全调幅（AM）和单边带调制（SSB）等。

解调是指从已调信号中恢复出原始信息信号的过程。

本实验采用全调幅方式，使用集成模拟乘法器MC1496作为调制和解调电路的核心元件。

调制电路将基带信号与高频载波相乘，实现调幅。

解调电路则通过检测调幅信号的包络，恢复出原始信息信号。

四、实验内容1. 搭建调幅电路，观察调制信号波形。

2. 搭建解调电路，观察解调信号波形。

3. 使用示波器测量调制和解调信号的参数，如幅度、频率等。

4. 分析实验过程中出现的问题，并提出改进措施。

五、实验结果与分析1. 调制信号波形实验中，我们使用示波器观察了调制信号的波形。

调制信号波形由基带信号和高频载波两部分组成。

基带信号为正弦波，高频载波为等幅正弦波。

调制后的信号波形为调幅信号，其包络线随基带信号的变化而变化。

2. 解调信号波形实验中，我们使用解调电路从调幅信号中恢复出原始信息信号。

解调后的信号波形与基带信号相似，但幅度有所减小。

这表明解调电路能够有效地从调幅信号中恢复出原始信息信号。

3. 信号参数测量实验中，我们使用示波器测量了调制和解调信号的参数，如幅度、频率等。

测量结果表明，调制信号和基带信号的幅度、频率等参数基本一致，表明调制和解调电路工作正常。

4. 实验问题分析在实验过程中，我们发现以下问题：（1）调制信号和基带信号的幅度存在差异，这可能是因为调制电路中的放大器增益设置不当。
